BRUKSANVISNING CG 33EJ HITACHI

Symbolernas betydelse

OBSERVERA : En del redskap har inga symboler.

	Symboler⚠ WARNINGNedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.
	Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om redskapet används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador.		Visar maximal axelhastighet. Använd inte skärtillsatser vars maximala varvtal är lägre än axelhastigheten.
	Läs, förstå och följ alla varningar och anvisningar i denna bruksanvisning och på redskapet.		Använd handskar om detta är nödvändigt, t.ex. när skärande delar hanteras.
	Bär alltid ögon-, huvud- och hörselskydd när du använder detta redskap.		Använd halksäkra och kraftiga skor.
	Använd inte styva metallklingor när denna symbol finns på redskapet.		Den roterande klingan kastas tillbaka när den stöter på ett hårt föremål. Detta kan orsaka en farlig och kraftig motreaktion på redskapet och för användaren. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materialet som ska trimmas.
	Håll alla barn, åskådare och medhjälpare på 15 m avstånd från redskapet.Stäng omedelbart av motorn och någon kommer närmare.
	Akta dig för föremål som kastas ut från redskapet.	Do not attach handle above this point	Visar handtagets placering. Fäst inte handtaget ovanför denna punkt.
	Bränsle- och oljeblandning.		Vidrör inte ljuaddämparen eller dess omgivning då de kan vara mycket heta.
	Visar chokens position. Den övre indikatorn visar att choken är stängd och den nedre visar att choken är helt öppen.		Förgasarinställning - tomgång
	Förgasarinställning – Låg hastighet		Förgasarinställning - Hög hastighet
	Handpump	[Y2GB]	Garanterat hälsosam ljudeff ektnivå
Innan du använder redskapetLäs bruksanvisningen noggrant.Kontrollera att skärutrustningen är korrekt monterad och justerad.Starta redskapet och kontrollera förgasarens inställning. Se “UNDERHÅLL”.

Innehåll

Vad är vad 2

Varningar och säkerhetsinstruktioner 3

Tekniska data 4

Montering 5

Användning 6

Underhåll 7

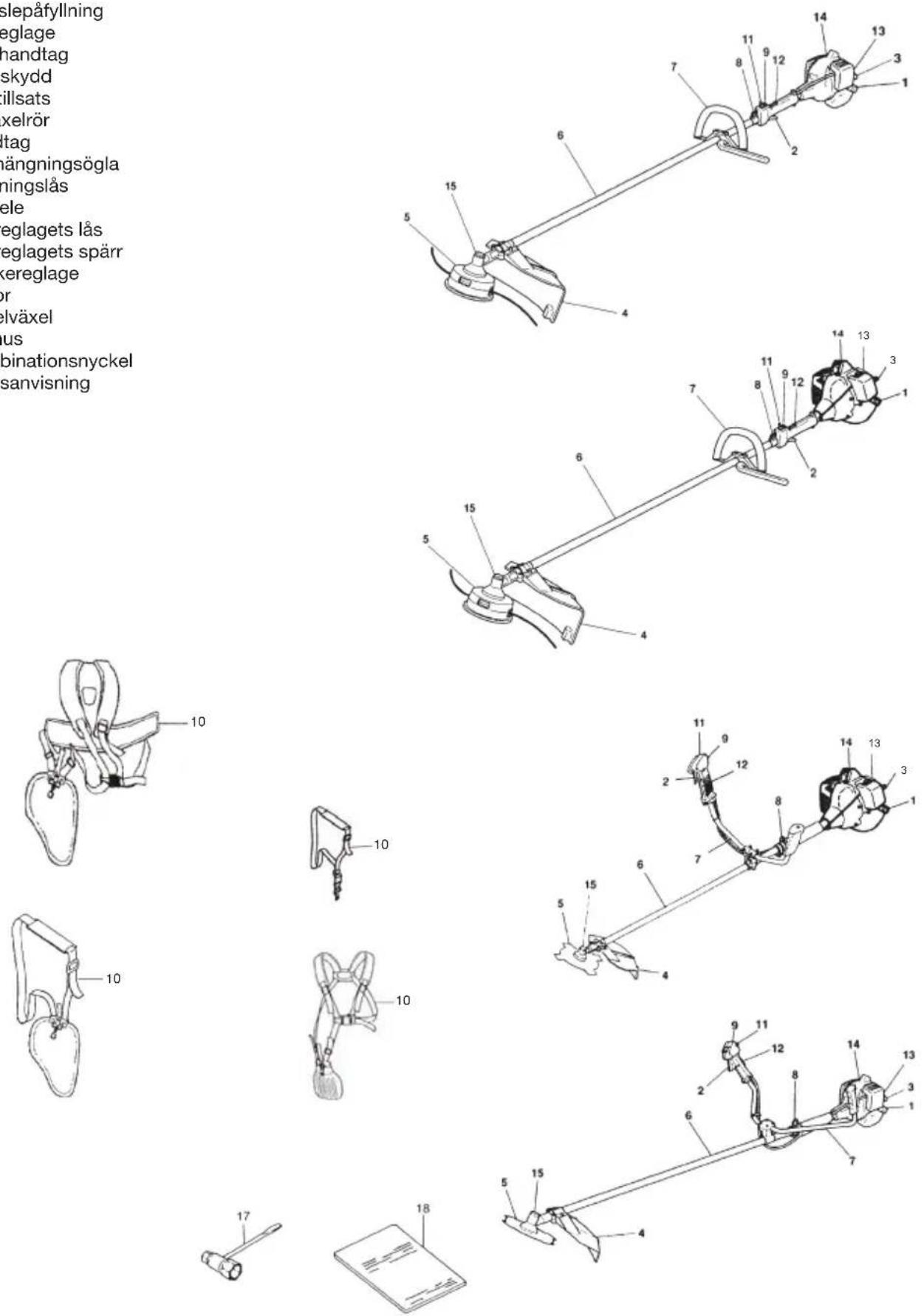

Vad är vad

Denna bruksanvisning täcker flera modeller, därför kan det finnas en del skillnader mellan bilderna och ditt redskap. Använd anvisningarna som gäller för ditt redskap.

1. Bränslepåfyllning
2. Gasreglage
3. Starthandtag
4. Klingskydd
5. Skärtillsats
6. Drivaxelrör
7. Handtag
8. Upphängningsögla
9. Tändningslås
10. Bärsele
11. Gasreglagets lås
12. Gasreglagets spärr
13. Chokereglage
14. Motor
15. Vinkelväxel
16. Ledhus
17. Kombinationsnyckel
18. Bruksanvisning

Varningar och säkerhetsinstruktioner

Var särskilt uppmärksam på avsnitt som föregås av följande ord:

WARNING

Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall.

VIKTIGT

Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning.

OBSERVERA

Information som är viktig för att klargöra en åtgärd och därmed undvika misstag.

Användarens säkerhet

• Använd alltid ansiktsskydd eller skyddsglasögon.
• Använd alltid kraftiga, långa byxor, skor som inte halkar samt handskar. Bär aldrig löst sittande kläder, smycken, kortbyxor, sandaler eller gå aldrig barfota. Bind upp håret så att det inte räcker nedanför axelhöjd.
• Använd inte redskapen när du är trött, sjuk eller under påverkan av alkohol, droger eller mediciner.
• Låt aldrig ett barn eller en oerfaren person använda maskinen.
• Bär hörselskydd. Var uppmärksam på din omgivning. Håll ett öga på kringstående som kanske signalerar om ett problem. Ta bort säkerhetsutrustning omedelbart efter det att motorn har stängts av.
• Starta eller kör aldrig motorn inne i ett stängt rum eller byggnad. Inandning av avgaser kan vara dödligt.
• Håll handtagen fria från olja och bränsle.
• Håll händerna borta från skärande delar.
• Fatta eller håll inte apparaten i de skärande delarna.
• Bär alltid handskar när du sätter ihop eller tar isär skärtillsatsen annars kan allvarlig personskada uppstå.
• Se alltid till att skärtillsatsen har stannat innan du sätter ned redskapet när den har stängts av.
• När du arbetar under lång tid se till att ta en paus med jämna mellanrum för att undvika eventuella Handarmvibrationssyndrom (HAVS) som uppstår vid arbete med vibrerande maskiner.

WARNING

Antivibrationssystemet garanterar inte att du inte får handarmvibrationssyndrom eller karpaltunnelsyndrom. Därför måste användaren kontinuerligt och regelbundet kontrollera händernas och fi ngrarnas tillständ. Om något av ovanstående symptom uppstår sök omedelbart medicinsk hjälp.

WARNING

Om du använder en medicinskelektronisk/elektronisk apparat så som en pacemaker, rådgör med din läkare samt tillverkaren av apparaten innan användning av någon elektrisk utrustning.

Redskapets säkerhet

• Kontrollera hela redskapet före varje användning. Byt ut skadade delar. Kontroller om det förekommer några bränsleläckage och se till att alla fästen är på plats och är ordentligt åtdragna.
• Byt ut delar som är spruckna, ytskadade eller skadade på annat sätt innan du använder redskapet.
• Kontrollera att klingskyddet är korrekt fastsatt.
• Låt inte någon stå i närheten vid justering av förgasaren.
• Använd endast tillbehör som tillverkaren rekommenderar för detta redskap.

WARNING

Ändra aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för.

Bränslesäkerhet

• Blanda och hantera bränslet utomhus på en plats utan risk för gnistor eller öppen eld.
• Använd kärl som är godkända för bränslehantering.
• Rök inte eller tillåt rökning nära bränsle eller redskapet eller då du använder redskapet.
• Torka upp utspillt bränsle före start av motor.
• Flytta redskapet minst 3 m bort från tankningsplatsen före start

av motorn.

• Stanna motorn innan bränslepåfyllningslocket tas bort.
• Töm bränsletanken innan redskapet ställs undan för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det finns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.
• Förvara redskapet och bränslet på en plats där bränsleångorna inte kan nå gnistor eller öppen eld från varmvattenberedare, elektriska motorer eller strömställare, värmepannor, osv.

WARNING

Bränsle kan lätt antändas eller explodera och är farligt att andas in, var därför extra försiktig vid hantering och påfyllning av bränsle.

Arbetssäkerhet

• Skär inte i andra material än träd eller träföremål.
• Kontrollera området som ska klippas före arbetet. Ta bort föremål som kan kastas eller trassla in sig.
• Om området har besprutats med insektsgift använd skyddsmask under arbetet.
• Håll obehöriga inklusive barn, djur, åskådare och medhjälpare 15 m utanför riskområdet. Stanna omedelbart motorn om någon närmar sig.
• Håll alltid redskapet på höger sida om kroppen.
• Håll i ordentligt i redskapet med båda händerna.
• Se till att du står stadigt och med god balans. Sträck dig inte.
• Håll alla kroppsdelar borta från ljuddämpare och skärutrustning så länge motorn går.
• Håll skärtillsatsen under midjehöjd.
• När verktyget flyttas till en ny arbetsplats se till att stänga av motorn och försäkra dig om att alla skärtillsatser har stannat.
• Placera aldrig maskinen på marken när den är igång.
• Se alltid till att motorn är avstängd och alla skärtillsatser har stannat helt innan du rensar bort skräp eller tar bort gräs från skärtillsatserna.
• Ha alltid en första-hjälpen-väska till hands när du använder elektrisk utrustning.
• Starta eller använd aldrig motorn inuti slutna rum eller byggnader och/eller i närheten av antändbara vätskor. Inandning av avgaser kan vara dödligt.
• Använd enheten/maskinen enligt nationella och lokala lagar.

Skötselsäkerhet

• Underhåll redskapet enligt rekommenderat förfarande.
• Ta bort tändstiften innan utförande av underhållsarbeten med undantag från förgasarjusteringar.
• Låt inte någon stå i närheten vid justering av förgasaren.
• Använd endast HITACHI:s original reservdelar av de typer som tillverkaren rekommenderar..

VIKTIGT

Montera aldrig isär starchandtaget. Det finns risk för att rekylfjädern orsakar kroppsskada.

WARNING

Felaktigt underhåll kan orsaka svåra skador på motorn eller leda till allvarliga kroppsskador.

Transport och förvaring

• Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort från kroppen.
• Låt motorn svalna, töm bränsletanken och spänn fast redskapet före förvaring eller transport i ett fordon.
• Töm bränsletanken innan redskapet ställs undan för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det finns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.
• Förvara redskapet oåtkomligt för barn.
• Rengör och underhåll apparaten noggrant och förvara den på en torr plats.
• Se till att startknappen är avslagen vid transport eller förvaring.
• Täck klingan med klingskyddet vid transport i fordon.

Om en situation som inte behandlas i denna bruksanvisning uppstår, var försiktigt och använd sunt förnuft. Kontakta auktoriserad HITACHI serviceverkstad om du behöver hjälp.

Tekniska data

MODELL		CG28EJ (L)/(SL)	CG28EJ	CG33EJ (L)	CG33EJ (SL)	CG33EJ/(S)		CG33EJ (LP)	CG33EJ (SLP)	CG33EJ (P)/(SP)
Motor
Slagvolym ( cm^3 ) (ml) 28 32.2 32.2
Tändstift		CHAMPION RCJ6Y		CHAMPION RCJ6Y CHAMPION RCJ6Y
Tomgångshastighet ( min^-1 )		3,000		3,000
Rekommenderad maxhastighet ( min^-1 )		11,000 11,000 11,000
Varvtal på utgående axel ( min^-1 ) 8,500 8,500		500 8,500
Max uteff ekt motor (kW) 1.05		1.17		1.15
Bränsletank ( cm^3 ) (ml)		700		700				700
Torrvikt (kg)		5.2/5.4	6.3	5.3	5.9	6.4/6.5		5.8	6.2	6.7/6.8
Skärtillsats	Typ / diameter (mm)	Nylon-tråd	Metall-blad /3Tx255	Nylon-tråd	Nylon-tråd	Metall-blad /3Tx255	Nylon-tråd	Nylon-tråd	Nylon-tråd	Metall-blad /3Tx255	Nylon-tråd
Ljudtrycksnivå	(ISO 22868)
LpA (dB (A))	Motsvarande	95.0	93.8	98.2	98.2	94.7	98.2	96.8	96.8	93.4	96.8
	Osäkerhe	33333	33333
Uppmätt ljudeffektnivå	(ISO 22868)
LwA (dB (A))	Motsvarande	110	107	110	110	107	110	109	109	106	109
Garanterad ljudeffektnivå	(2000/14/EC)
LwA (dB (A))	Körning	116	116	116	116	116	116	116	116	116	116
Vibrationsnivå ( m/s^3 )	(ISO 22867)
Ekvivalent (främre / vänster handtag)		6.3	5.1	2.9	5.8	5.7	3.8	3.0	3.6	3.1	1.4
Ekvivalent (Bakre / höger handtag)		3.4	5.6	3.3	4.3	6.3	4.3	3.0	2.8	4.2	1.6
Osäkerhe		1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
Tomgång (främre / vänster handtag)		1.9	1.6	2.4	1.8	1.3	1.1	2.1	1.4	1.2	1.3
Tomgång (Bakre / höger handtag)		1.7	1.3	1.7	5.1	1.5	1.3	1.5	1.1	0.8	0.8
Körning (främre / vänster handtag)		8.7	7.0	3.3	7.9	7.9	5.2	3.7	4.9	4.2	1.6
Körning (Bakre / höger handtag)		4.4	7.8	4.4	3.3	8.8	5.9	4.0	3.7	5.9	2.1

OBSERVERA : Överensstämmande buller- och vibrationsnivå har beräknats som den tidsvägda totalenergin för buller- och vibrationsnivåer under olika arbetsförhållanden med följande tidfördelning: 1/2 tomgång, 1/2 körning.

* Rätt till ändringar förbehålls.

Montering

Drivaxel till motor (Bild 1)

Skruva ut rörets låsbult (1) omkring tio varv så att bulten inte hindrar isättning av drivaxelröret. Håll rörets låsbult utåt när du sätter in drivaxelröret så att inte beslaget på insidan är ett hinder. Sätt in drivaxeln i motorns kopplingshus tills markeringen (2) på drivaxelröret kommer till kopplingshuset.

OBSERVERA

Om det är svårt att sätta in drivaxeln till det markerade läget, vrid drivaxeln med- eller moturs med skärets fäste. Passa in hålet i axelröret och dra åt rörets låsbult. Dra sedan åt spännbulten ordentligt (3).

Drivaxel till motor (CG33EJ(SL)(SLP)) (Bild 1A)

Montera motorn på växellådan (2) med hiälp av de medlevererade tyra skruvarnd eller bultarna (1).

Montera handtaget

WARNING

Använd alltid en spärrstång (2) och bärsele med remhandtag om du använder styva metallklingor på grästrimmer med rakt skaft eller buskklippare. (Bild 2)

Sätt fast handtaget på drivaxelröret med lutning mot motorn. Justera placeringen till bästa läge före användning.

OBSERVERA

Om ditt redskap har en markering på drivaxelröret, följ denna.

Placera handtagen och sätt fast handtagsfästet och dra åt bultarna löst. Justera till rätt läge. Dra sedan år bultarna ordentligt.

Dra stoppledningarna (3) och gasvajern (1) genom skyddsröret (2), lås sedan upp höftkudden. (Bild 4)

Gasvajer / stoppledning

Ta bort luftfiltrets käpa. (Bild 5)

Anslut stoppledningarna (1). (Bild 7)

Anslut gasvajern (1) till förgasaren (2). (Bild 8)

Dra gasvajern och stoppledningarna tillsammans i skyddsröret upp till luftfiltrets käpa. (Bild 9)

Montera klingskyddet (Bild 10, 11, 11A, 12)

OBSERVERA

På en del modeller kan klingskyddets hållare redan vara monterad på transmissonskåpan.

Montera klingskyddet och fästets mellanlägg (1) (om sådana medföljer) på drivaxeln mot vinkeltransmissionen. Dra åt hållaren ordentligt så att klingskyddet inte svänger eller rör på sig under användning.

Montera klingskyddet på hållaren, vilken även fäster skyddet till växellådan med de två fästskruvarna.

VIKTIGT

En del klingskydd är utrustade med vassa trådbegränsare. Var försiktig vid hantering av dem.

OBSERVERA (Bild 12)

Om HITACHI aluminiumhuvud (CH-100 eller CH-300) används på ditt redskap, ska den vassa trådbegränsaren (2) (om en sådan finns) som finns i verktygsväskan, fästas ordentligt till klingskyddet med bulten (3).

Om du använder ett trimmerhuvud med ett tvådelat klingskydd, fäst skyddsförlängningen på klingskyddet. (Bild 13)

OBSERVERA

Om skyddsförlängningen monteras på klingskyddet, måste trådbegränsaren tas bort från klingskyddet (om den monterats).

OBSERVERA

Om ditt redskap har en markering för skyddet på drivaxelröret, följ denna.

OBSERVERA

Ta bort skyddsförlängningen enligt bilderna. Bär handskar efter som förlängningen har en vass trådbegränsare, tryck sedan in de fyrkantiga flikarna i ordningsföljd. (Bild 14)

Montera klinga (Bild 15, 16)

(om en sådan finns)

Kontrollera att klingan inte har sprickor eller andra skador och att den är vänd åt rätt håll när klingan monteras.

OBSERVERA

• Montera klingans stödbricka (1) med den konkava sidan uppåt.
• Sätt in inexnyckeln (2) i vinkelväxelns hål för att låsa klingans hållare (3). Lägg märke till att fästbulten eller muttern (4) är vänstergångad (lossas medurs/dras åt moturs). Dra åt fästbulten eller -muttern med en hylsnyckel.

OBSERVERA

Om röjsågen är av den typ där en mutter och en saxsprint används till att fästa skäret måste klingan hållas på plats med hjälp av en ny saxsprint (5) varje gång den monteras. (Fig. 17)

VIKTIGT

Kontrollera att klingan har monterats korrekt före start.

VIKTIGT

Om ditt redskap är utrustat med skyddslock under klingan, kontrollera före start att det inte är slitet eller sprucket. Byt ut det om det är slitet eller har sprickor.

Montering av Halvautomatiskt trimmerhuvud

OBSERVERA

Se bruksanvisningen som medföljer grästrimmarhuvud när du monterar det.

WARNING

Använd alltid Hitachis nylonina för bästa prestanda och pålitlighet. Använd aldrig vajrar eller andra material som kan komma att bli farliga projektiler.

Montera Brain grästrimmarhuvud

OBSERVERA

Se bruksanvisningen som medföljer Brain grästrimmarhuvud när du monterar det.

WARNING

Använd endast böjlig tråd i icke-metall som rekommenderas av tillverkaren till HITACHI Brain-huvud eller HITACHI metallhuvud. Använd aldrig sladd eller snöre. De kan gå av och skickas iväg som en farlig projektil.

OBSERVERA

Används HITACHI metallhuvud (CH-100) ska trådens längd vara omkring 17 cm vardera. (Bild 18)

Användning

Bränsle (Bild 19)

WARNING

- Trimmern är utrustad med en tvåtaktsmotor. Kör alltid motorn med oljeblandad bensin. Se till att ventilationen är tillfredställande vid tankning eller hantering av bränslet.

- Bränsle är mycket lättantändligt och kan orsaka allvarliga personskador vid inandning eller stänk på kroppen. Var alltid uppmärksam när du hanterar bränsle. Se till att alltid ha god ventilation vid hantering av bränsle inomhus.

Bränsle

• Använd alltid 89-oktanig blyfri bensin.
• Använd tvåtaktsolja eller en blandning mellan 25:1 och 50:1, angående mängd se uppgift på oljefl askan eller fråga en auktoriserad HITACHI serviceverkstad.
• Om originalolja inte finns använd en olja av hög kvalitet med tillsats av ett antioxidationsmedel och uttrycklig märkning för användning i tvåtaktsmotorer (JASO FC GRADE OIL eller ISO EGC GRADE). Använd inte olja av typ BIA eller TCW (avsedd för vattenkylda tvåtaktsmotorer).
• Använd aldrig motorolja (10 W/30) eller spillolja.
• Blanda alltid bensin och olja i en separat ren behållare.

Börja alltid med att fylla i halva bensinmängden.

Häll därefter i hela mängden olja. Blanda (skaka) blandningen. Häll sedan i återstående mängd bensin.

Blanda (skaka) blandningen ordentligt innan blandningen hålls i bränsletanken.

Mängd blandad mängd tvåtaktsolja och bensin

Bensin (liter)	Tvåtaktsolja (ml)
	Proportion 50:1 Proportion 25:1
0.5 10 20	—
1	2	0
2	4	0
4 80 160	—

Bränslepåfyllning

WARNING

• Stanna alltid motorn vid bränslepåfyllning.
• Öppna tanklocket långsamt vid påfyllning av bränsle så att eventuellt övertryck försvinner.
• Dra åt tanklocket ordentligt efter tankning.
• Flytta alltid trimmern minst 3 m från tankningsplatsen före start av motorn.
• Tvätta alltid omedelbart bort utspillt bränsle på kläder med tvål.
• Kontrollera noggrant eventuella bränsleläckage efter påfyllning.

Rengör runt tanklocket innan bränslepåfyllning för att förhindra att smuts hamnar i tanken. Se till att bränslet är ordentligt blandat före

tankning genom att skaka behållaren.

Start (Bild 20, 21, 22)

VIKTIGT

Kontrollera före start att skärtillsatsen inte rör vid någonting.

1. Skjut tändningsomkopplaren (1) till läge ON. (Bild 20, 21)

2. Skjut tändningsomkopplaren (1) till läge ON. (Bild 20, 21)

* Tryck på handpumpen (4) flera gånger så att bränsle fl yter genom pumpen eller returledningen. (om en sådan finns) (Bild 22)

1. Håll gasreglagespärren (2) intryckt (om en sådan finns), dra i gasreglaget och tryck på gasreglagelåset (3), släpp därefter långsamt först gasreglaget och därefter gasreglagespärren. Då läses gasreglaget i startläge.
2. Ställ in chokereglaget i läget CLOSED (5). (Bild 22)
3. Dra snabbt i startsnörets handtag. Var noga med att hålla fast handtaget i handen så att det inte släpps tillbaka.
4. Om motorn startar, ställ tillbaka chokereglaget till läget RUN (öppen). Dra kraftfullt i starchandtaget en gång till.

OBSERVERA

Om motorn inte startar upprepa moment 2 till 5.

1. Dra gasreglaget tills gasreglagets lås släpper när motorn startat. Varmkör motorn i cirka 2-3 minuter innan den belastas.

Klippning (Bild 23, 24, 25, 26)

• Kör motorn med över 6500 varv vid klippning. Körning på lågt varvtal längre perioder kan slita ut kopplingen i förtid.
• Klipp gräset från höger till vänster.
• Den roterande klingan kastas tillbaka när den stöter på ett hårt föremål.

Detta kan orsaka en farlig och kraftig motreaktion på redskapet och för användaren. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materiålet som ska trimmas.

- Bår selen enligt bilden (øm en sådan finns). Klingar roterar moturs, använd därför redskapet från höger till vänster för effektivare klippning. Håll åskådare på minst 15 m avständ

OBSERVERA

Vid nödfall, tryck på snabbstoppknappen eller dra i nödstoppet (om ett sådant finns). (Bild 25)

WARNING

Om skärtillsatsen stöter mot stenar eller liknande, stoppa motorn och kontrollera att tillsatsen och andra delar är oskadade. Om gräs eller grenas fastnat runt tillsatsen, stoppa motorn och tillsatsen och ta bort dem.

Stopp av motor (Bild 27)

Minska motorns hastighet och kör på tomgång några minuter, stäng sedan av tändlåset.

WARNING

Skärtillsatsen kan orsaka skada när den fortsätter rotera efter att motorn har stannat eller gasreglaget släppts. Se alltid till att skärtillsatsen har stannat innan du sätter ned redskapet när den har stängts av.

Underhåll

ANORDNINGAR OCH SYSTEMEN FÖR EMISSIONSKONTROLL FÅR UNDERHÅLLAS, BYTAS ELLER REPARERAS AV EN VERKSTAD FÖR MOTORVERSKAD ELLER INDIVIDER.

Skärtillsatsen kan rotera under förgasarjustering.

WARNING

Starta aldrig motorn utan att kopplingskåpan och röret sitter på plats! Kopplingen kan annars lossa och orsaka personskador.

I förgasaren blandas bränslet med luft. När motorn testkörs vid fabriken görs en grundläggande justering av förgasaren. Ytterligare justering kan komma att behövas med hänsyn till klimat och höjd. Förgasare har bara en justeringsmöjlighet:

T = Justerskruv för tomgångsvarvtal.

Tomgångsjustering (T)

Kontrollera att luftfiltret är rent. Vid korrekt inställt tomgångsvarvtal skall skärbladen stå stilla. Om justering krävs, vrid T-skruven medurs med motorn igång tills bladen börjar röra sig. Vrid därefter skruven moturs tills bladen stannar. Rätt tomgångsvarvtal har uppnåtts när motorn går jämnt i alla lägen på ett varvtal där bladen står stilla.

Kontakta auktoriserad HITACHI serviceverkstad, om skärinsatsen efter justering av hastigheten fortfarande roterar.

OBSERVERA

Standardtomgång är 2,800\~3,200 varv.

OBSERVERA!

På en del modeller som säljs i områden med stränga regler för avgasutsläpp kan högt eller lågt varvtal på förgasare inte justeras. Sådan justering kan medföra att motorn öppnas utanför gränsen för tillåtna utsläpp. För dessa modeller är inställning av tomgångsvarvtal den enda justering som kan göras.

För modeller som är utrustade med inställning av lågt eller högt varvtal har förgasaren förinställts i fabriken. Finjusteringar kan optimera prestanda beroende på klimat, höjd osv. Vrid aldrig justerskruvarna mer än 90 grader åt gången, eftersom motorn kan skadas av felaktig inställning. Om du inte är bekant med denna typen av inställningar, kontakta en auktoriserad HITACHI serviceverkstad.

WARNING

Skärtillsatsen får under inga omständigheter rotera när motorn går på tomgång.

Luftfiltret måste rengöras från damm och smuts för att undvika:

• Felaktig förgasarfunktion
- Startsvårigheter
- Eff ektsänkning
- Onödigt slitage av motordelar
- Onormal bränsleförbrukning

Rengör filtret dagligen eller oftare om redskapet används på speciellt dammiga arbetsområden.

Ta bort luftfiltrets käpa och filtret (1). Tvätta filtret i varmt tvålvatten. Kontrollera att filtret är torrt innan det monteras. Ett luftfilter som har används länge kan inte rengöras helt och hållet. Det bör därför bytas ut mot ett nytt med jämna mellanrum. Ett skadat filter måste alltid bytas ut.

Bränslefilter (Bild 30)

Töm ut allt bränsle ur bränsletanken och ta bort bränslefiltrets slang från tanken. Dra ut filterelementet ur hållaren och tvätta det i varmt tvålvatten.

Skölj filtret noggrant tills alla spår att tvättmedel försvunnit. Kläm, vrid inte, ut överskottsvatten och låt elementet torka.

OBSERVERA

Om filtret blivit hårt av för mycket smuts, byt ut det.

Tändstift (Bild 31)

Tändstiftet påverkas av:

• Felaktig förgasarinställning
- Felaktig bränsleblandning (för mycket olja i bensinen)
- Smutsigt luftfilter
- Svåra arbetsförhållande (t.ex. kyla)

Dessa faktorer orsakar beläggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar låg eff ekt, är svårstartad eller går ojämnt på tomgång så kontrollera alltid tändstiftet först. Om tändstiftet är smutsigt rengör och kontrollera elektrodavståndet. Justera om nödvändigt. Rätt avstånd är 0,6 mm. Tändstiftet ska bytas efter ca 100 timmars körning eller tidigare om elektroderna är kraftigt avbrända.

OBSERVERA

I vissa områden kräver lagen användning av resistortändstift för att dämpa störstrålning. Om denna maskin var utrustad med resistortändstift använd samma typ av tändstift vid byte.

Vinkelväxel (Bild 32)

Kontrollera vinkelväxelns smörjmedelsnivå var 50 timme i drift genom att ta bort påfyllningshålets plugg på vinkelväxelns sida.

Om inte smörjmedel är synligt på kugghjulen, fyll växeln till 3/4 med litiumbaserat smörjmedel av hög kvalitet. Fyll inte helt.

Klinga (Bild 33)

WARNING

Bär skyddshandskar vid hantering eller underhåll på klingan.

• Använd en vass klinga. En slö klinga kärvar och kastar oftare. Ersätt fästmuttern om den är skadad eller svår att dra åt.
• Byt ut klingan mot en som rekommenderas av HITACHI, med ett 25,4 mm fästhål.
• Installera klingan (2) med den märkta sidan uppåt. En 3- eller 4-tandad klinga (1) kan monteras på båda sidorna.
• Använd rätt klinga enligt det arbete du ska utföra.
• Använd lämpliga verktyg vid byte av klinga.
• När skärytorna blir slöa, slipa klingan enligt bilden. Felaktig slipning kan orsaka kraftiga vibrationer.
• Använd inte klingor som är böjda, spruckna eller som är skadade på annat sätt.

OBSERVERA

Vid slipning är det viktigt att den ursprungliga formen vid kuggens nedre del bibehålls för att undvika sprickor.

Underhållsschema

Nedan följer några allmänna underhållsinstruktioner. För ytterligare information var god kontakta en auktoriserad HITACHI serviceverkstad.

Dagligt underhåll

• Rengör maskinen utvändigt.
• Kontrollera att bärselen är oskadad.
• Kontrollera att klingskyddet inte är skadat. Byt ut skyddet om det är skadat eller sprucket.
• Kontrollera att skärtillsatsen är korrekt centrerad, vass och utan sprickor. En obalanserad skärtillsats orsakar kraftiga vibrationer som kan skada enheten.
• Kontrollera att skärtillsatsens mutter är ordentligt åtdragen.
• Kontrollera att klingans transportskydd är oskadat och att det

sitter ordentligt.

- Kontrollera att muttrar och skruvar är ordentligt åtdragna.

Veckotillsyn

• Kontrollera startapparaten, speciellt startsnöret.
• Rengör tändstiftet utvändigt.
• Demontera tändstiftet och kontrollera elektrodavständet. Justera det till 0,6 mm eller byt tändstift.
• Kontrollera att luftintaget vid startapparaten inte är igensatt.
• Kontrollera att vinkelväxeln är fylld till 3/4 med fett.
• Rengör luftfiltret.

Månadstillsyn

• Rengör bränsletanken med bensin och rengör bränslefiltret.
• Rengör förgasaren utvändigt och utrymmet runt den.

Kvartalsunderhåll

• Rengör kylflänsarna på cylindern.
• Rengör fläkten och utrymmet runt den.
• Rengör ljuddämparen från sot.

VIKTIGT

Rengöring av cylinderflänsar och avgasskydd måste utföras av en auktoriserad HITACHI serviceverkstad.

Kutteutstyret kan rotere när forgasseren justeres.

ADVARSEL
