Produkttyp	Digital satellit-HD-mottagare
Märke och modell	Samsung ViasatHD DSB-H670N
Mått (B x D x H)	270 x 200 x 40 mm
Nettovikt	1.21 kg
Strömförsörjning	AC 230V~, 50Hz, säkring 250V/T1.6AH
Tunerns frekvensomfång	950 – 2150 MHz
LNB-kontroll	13V/18V, 22 kHz ton, DiSEqC 1.0 (2 positioner)
Demodulering	QPSK, 8-PSK (DVB-S/S2), symbolhastighet 1–45 Ms/s
Videoavkodning	MPEG2 MP@ML, MPEG4 (H.264), 1–15 Mb/s
Videoformat	4:3 och 16:9
Videoutgångsupplösningar	SCART: 576i; HDMI/Component: 576p, 720p, 1080i
Ljudavkodning	MPEG1/2 Layer I&II, Dolby Digital, Dolby Digital Plus
Ljudutgång	Optisk SPDIF (Dolby Digital 5.1 eller PCM)
Anslutningar	2 SCART (TV, VCR), HDMI, optisk ljud, Ethernet, USB 2.0 (2x), telefon (RJ11)
Smartkortsplats	Frontpanel, för Viasat smartkort
Fjärrkontroll	Infraröd, inkluderar TV-kodinställning och inlärningsfunktion
Elektronisk programguide (EPG)	Ja, med 24h-navigering, påminnelser och flerspråksstöd
Föräldrakontroll	Kanalblockering, åldersgräns (7/11/15/18), PIN-skyddad, utgiftsgräns
Ytterligare funktioner	Planerare, biljettbeställning, radiolista, text-TV, skärmsläckare, automatiska programuppdateringar
Säkerhet och underhåll	Öppna inte; håll borta från vätskor; säkerställ ventilation; rengör med fuktig trasa; koppla bort vid åskväder
Avfallshantering	WEEE-kompatibel; släng inte med hushållsavfall; återvinn batterier separat

Vanliga frågor - ViasatHD DSB-H670N SAMSUNG

Hur utför jag den första installationen av ViasatHD DSB-H670N?

Anslut alla kablar (satellit, SCART/HDMI, telefon) innan du ansluter strömmen. Slå på TV:n och mottagaren, följ sedan instruktionerna på skärmen: välj ditt land, LNB-inställningar, standardtransponder, signaltest och HD-TV-upplösning. Standardinställningarna är oftast korrekta. Om det lyckas visas kanal 3.

Vad gör jag om det inte finns någon signal eller bild?

Kontrollera först alla kabelanslutningar, särskilt satellitkabeln och SCART/HDMI. Se till att mottagaren inte är i standby. Använd Signal Test-menyn (Inställningar > Signal Test) för att verifiera låsstatus och signalstyrka. Om signalen är svag, rikta om parabolantenner eller kontrollera om dåligt väder påverkar. Kontrollera också att rätt TV-ingång är vald.

Hur ansluter jag mottagaren till en telefonlinje?

Använd den medföljande RJ11-telefonkabeln. Sätt ena änden i PHONE-uttaget på mottagarens baksida. Välj rätt adapter för ditt lands telefonjack. Ta bort din befintliga telefonlinje från vägguttaget, anslut den till adaptern och sätt sedan adaptern i vägguttaget. Detta krävs för att beställa pay-per-view-evenemang.

Kan jag titta på HD-kanaler med denna mottagare?

Ja, ViasatHD DSB-H670N stöder HD-upplösning upp till 1080i via HDMI eller komponent. För bästa kvalitet, använd en HDMI-kabel och ställ in upplösningen till 720p eller 1080i i Resolution Setup-menyn (Inställningar > Systeminställningar). Observera att text-TV kanske inte fungerar med HDMI.

Hur ställer jag in föräldrakontroll och blockerar kanaler?

Gå till Inställningar > Föräldrakontroll. Ange din PIN (standard 0000). Under Kanalblockering väljer du kanaler att blockera. Under Kontrollinställningar ställer du in åldersgräns (7-18) eller aktiverar PPV-PIN. Du kan också ändra PIN under Ändra PIN. Blockerade kanaler kräver PIN för att visas.

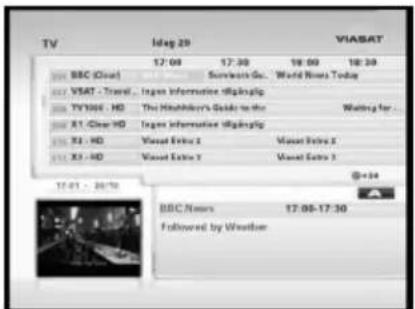

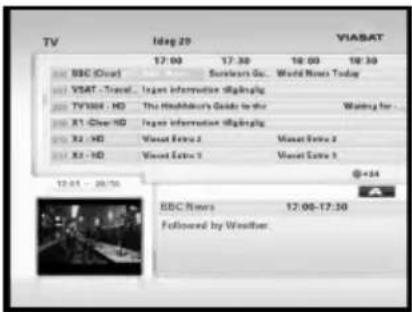

Hur använder jag den elektroniska programguiden (EPG)?

Tryck på EPG-knappen på fjärrkontrollen. Använd piltangenterna för att navigera mellan kanaler och program. Tryck på OK för ett aktuellt evenemang för att förhandsvisa; tryck på OK igen för att ställa in. För kommande evenemang, tryck på OK för att ställa in en påminnelse. Använd BLÅ/GUL för att hoppa 24 timmar. Tryck på EXIT för att återgå till live-TV.

Hur beställer jag ett pay-per-view (PPV)-program?

Tryck på TICKET-knappen på fjärrkontrollen. Välj biljettkanalen och programmet. Tryck på OK för att beställa. Mottagaren måste vara ansluten till en telefonlinje under beställningen. Efter beställning blir kanalen tillgänglig från kl. 10.00 på bokningsdagen till kl. 10.00 nästa dag.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera först batterierna: byt ut mot två nya AA-batterier, se till att polariteten är korrekt. Om fjärrkontrollen är i TV-läge, tryck på VIASAT-tangenten för att växla tillbaka till mottagarstyrning. Para om fjärrkontrollen vid behov genom att följa kodssökningsproceduren (se sidan 30 i manualen). Se också till att fjärrkontrollens IR-sensor är riktad mot frontpanelen.

Hur återställer jag mottagaren till fabriksinställningar?

Gå till Inställningar > Systeminställningar > Fabriksinställningar. Ange din PIN (standard 0000). Välj Ja och tryck på OK. Koppla sedan bort nätströmmen och återanslut för att starta om. Alla användarinställningar (kanaler, preferenser) går förlorade.

Vilka underhålls- och säkerhetsåtgärder bör jag följa?

Håll mottagaren i ett välventilerat utrymme borta från direkt solljus och värmekällor. Blockera inte ventilationshålen. Rengör utsidan med en lätt fuktad trasa (inga lösningsmedel). Koppla bort strömmen vid åskväder. Försök inte öppna enheten; överlåt service till kvalificerad personal. Kassera produkten och batterier enligt lokala föreskrifter (WEEE).

BRUKSANVISNING ViasatHD DSB-H670N SAMSUNG

Användarguide ...... SWE

Brugsvejledning DAN

Brukerhåndbok NOR

Käyttöopas FIN

User Guide GB

DSB-H670N

Användarguide

SWE

SÄKERHETSINSTRUKTIONER

Denna mottagare har tillverkats i enlighet med internationella säkerhetsstandarder.

Var god läs noggrant igenom de rekommenderade säkerhetsföreskrifterna som är uppräknade nedan.

STRÖMFÖRSÖRJNING: AC 230 V\~, 50 Hz

ÖVERBELASTNING: Överbelasta inte vägguttag, förlängningssladdar eller adaptrar, eftersom detta kan leda till eldsvådor eller elchocker.

VÄTSKOR: Använd inte vätskor i närheten av mottagaren. Mottagaren bör ej vara placerad i närheten av vätskefyllda föremål, t.ex. vaser som placeras ovanpå mottagaren.

RENGÖRING: Före rengöring ska strömsladden kopplas ur från vägguttaget.

Använd en duk som har fuktats med lite vatten (inga lösningsmedel) för att rengöra utsidan.

VENTILATION: Blockera inte lufthålen på mottagaren. Se till att luften kan flöda fritt

runt mottagaren. Placera aldrig mottagaren på en plat

utsätts för direkt solljus eller i närheten av värmealstrande utrustning,

t.ex. värmeelement. Placera aldrig elektronisk utrustning ovanpå

mottagaren. Placera mottagaren minst 30 mm från väggen.

TEMPERATUR: Mottagaren får inte användas vid en högre omgivningstemperatur än

35 °C. För att mottagaren ska kunna få en lång livslängd

rekommenderas att den inte används i en högre omgivningstemperatur

än 25 °C.

TILLBEHÖR: Använd inte tillbehör som inte rekommenderas av tillverkaren.

Detta kan leda till skador på utrustningen.

ANSLUTNING: Anslut alla komponenterna innan du kopplar in strömkablarna i

vägguttaget. Stäng alltid av mottagaren, TV:n och andra komponenter

innan du ansluter eller kopplar ur kablarna.

OM DU INTE GÖR DET KAN PARABOLENS MOTTAGARE (LNB) SKADAS.

UNDERHÅLL: Försök inte uföra underhåll på mottagaren själv, detta leder till att

garantin upphör att gälla. Låt endast behörig servicepersonal utföra

underhåll av mottagaren.

ÅSKA: Om mottagaren installeras på en plats med ofta förekommande

åskoväder kan det vara nödvändigt att skydda mottagarens

strömanslutning med skyddsutrustning. Du måste också följa de olika

tillverkarnas bruksanvisningar för att skydda TV-apparater,

Hi-Fi-utrustning osv, som är anslutna till mottagaren under åskväder.

WARNING!

1. Följ dessa riktlinjer för att inte skada strömsladden eller kontakten.

2. Modifiera inte eller gör inga godtyckliga ändringar av strömsladden eller kontakten.

3. Böj ej eller vrid strömsladden för mycket.
4. När du drar ur strömsladden måste du hålla i kontakten.

5. Placera värmealstrande apparater så långt som möjligt från strömsladden för att förhindra att kabelhöljet smälter.

6. Om du inte följer dessa instruktioner kan du eller andra utsättas för elchocker.

7. Öppna inte huvudenheten.

8. För inte in metaller eller brandfarliga föremål i produkten.
9. Ta inte i kontakten med våta händer.
10. Dra ur strömsladden vid åska.
11. Täck inte över mottagarens ventilationshål med föremål, t.ex. tidningar, kläder osv.

12. Placera inte mottagaren ovanpå värmealstrande hushållsmaskiner.

13. Använd inte produkten om den är trasig. Om du fortsätter att använda en defekt produkt kan detta leda till att produkten får allvarliga skador. Kontakta din lokala återförsäljare om produkten har defekter.

14. Det enda sättet att koppla bort mottagaren från elnätet är att dra ur kontakten. Mottagaren måste därför vara placerad i närheten av eluttaget och bör dessutom vara lättåtkomlig.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

Denna markering på produkten och i manualen anger att den inte bör sorteras tillsammans med annat hushållsavfall när dess livstid är över. Till förebyggande av skada på miljö och hälsa bör produkten hanteras separat för ändamålsenlig återvinning av dess beståndsdelar. Hushållsanvändare bör

kontakta den återförsäljare som sålt produkten eller sin kommun för vidare information om var och hur produkten kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten bör inte hanteras tillsammans med annat kommersiellt avfall.

INNEHÅLL

SÄKERHETSINSTRUKTIONER 2

ALLMÄNNA EGENSKAPER....5

Välkommen 6

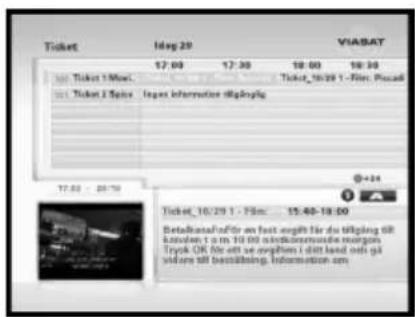

1. Ticket....21

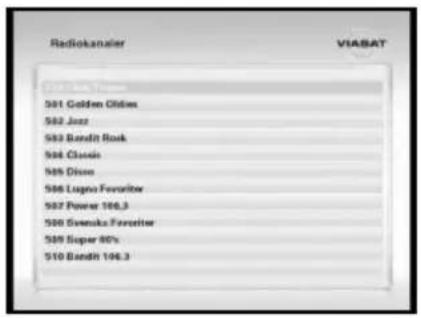

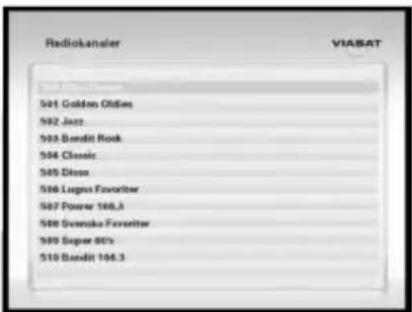

2. Radiokanaler 22

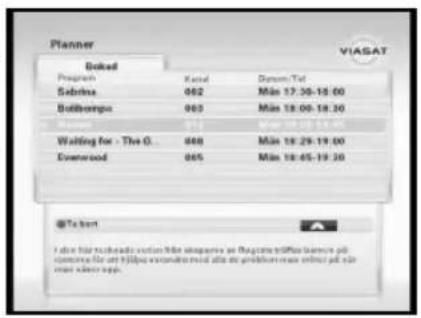

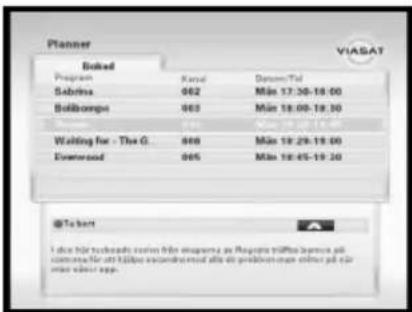

3. Planner 22

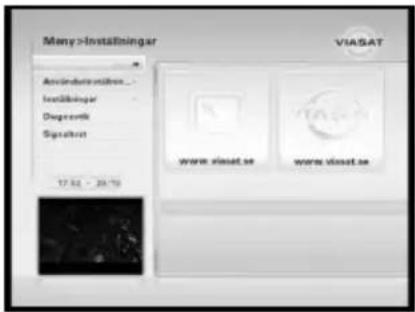

4. Inställningar....23

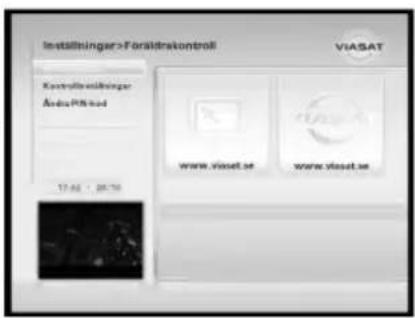

5.1 Föräldrakontroll 23

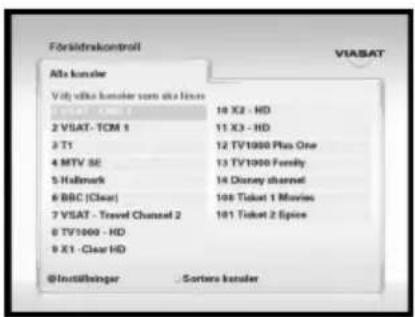

5.1.1 Kanallåsning....23

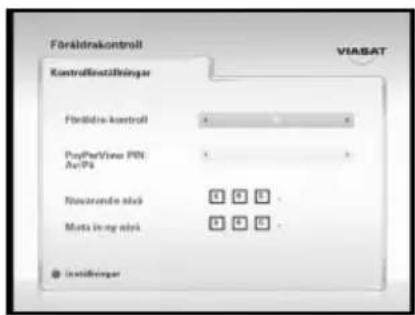

5.1.2 Kontrollinställningar 23

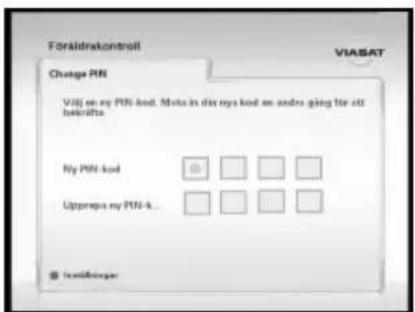

5.1.3 Ändra PIN-kod 24

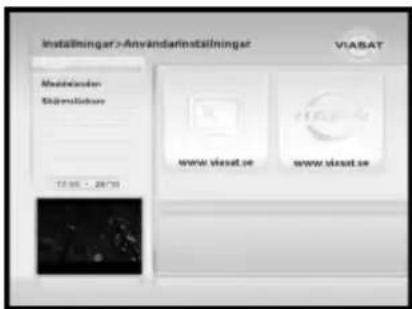

5.2 Användarinställningar....25

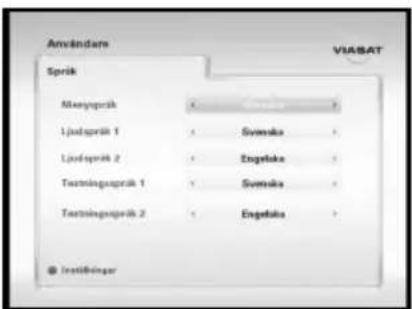

5.2.1 Språk 25
5.2.2 Meddelanden 25
5.2.3 Skärmsläckare 26

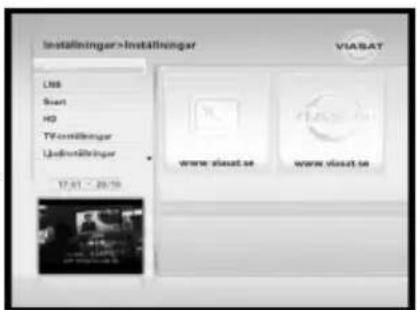

5.3 Inställningar 26

5.3.1 Standardtransponder 26

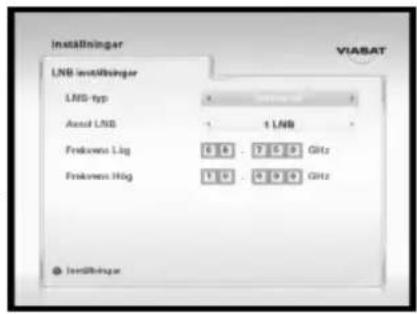

5.3.2 LNB-inställningar 27
5.3.3 Scart....27

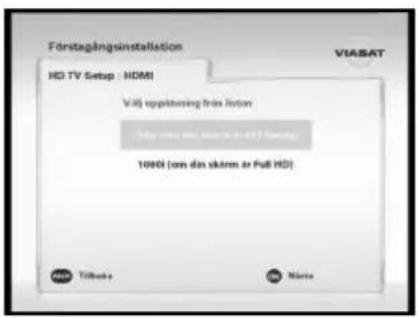

5.3.4 HD 27

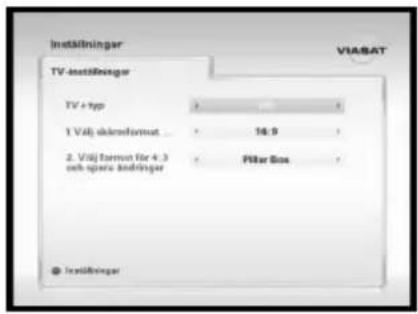

5.3.5 TV-inställningar 28
5.3.6 Ljudinställningar 28

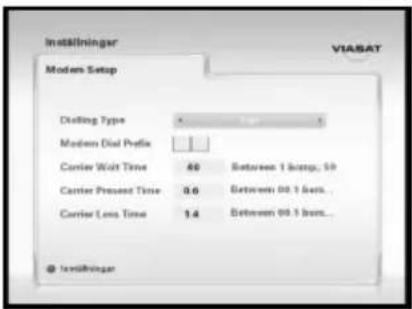

5.3.7 Modeminställningar 29
5.3.8 Grundinställning 29

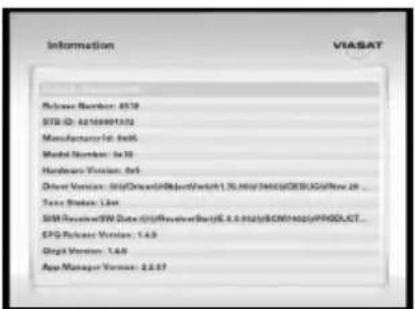

5.4 Diagnostik....29

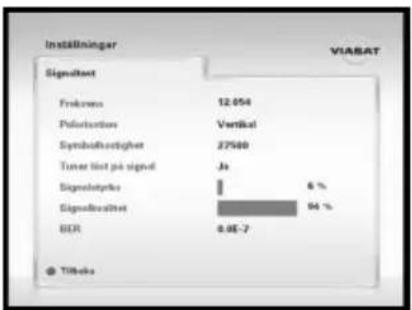

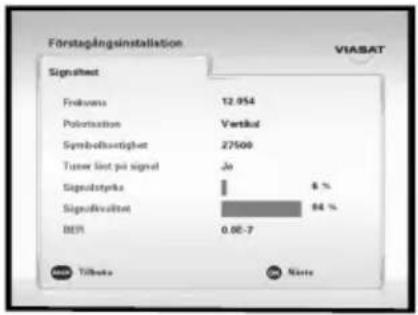

5.5 Signaltest 29

KONFIGURATION AV FJÄRRKONTROLLEN FÖR DIN TV 30

FELSÖKNING 32

TEKNISKA SPECIFIKATIONER 33

ALLMÄNNA EGENSKAPER

Överensstämmer med DVB-S, DVB-S2

MPEG-2 Video (MP@ML), MPEG-4 Video (H.264)

STÖDER BILDFÖRHÅLLANDE 4:3 (NORMAL) OCH 16:9

(WIDE

SCREEN)

4. LJUD

MPEG-1 LJUDLAGER I & II

LJUDLÄGENA MONO, DUAL, STEREO OCH JOINT STEREO

32, 44,1 OCH 48 kHz SAMPLINGSFREKVENSER

VOLYMKONTROLL OCH LJUDLÖST LÄGE PÅ DIN TV

(Se sidan 30)

SPDIF DIGITAL LJUDUTGÅNG

DOLBY

DIGITAL

Välkommen

Tack för att du väljer Viasat HD Zapper box för att titta på Viasats kanalpaket. Var god följ noggrant instruktionerna i den här användarguiden för att du ska kunna utnyttja alla fördelarna med digital satellit-TV. Din box överensstämmer helt med de internationella Digital Video Broadcasting (DVB)-standarderna. När strömsladden till mottagaren kopplas in tar det cirka 1 minut innan mottagaren kan börja användas.

För att förbättra mottagarens egenskaper kommer mjukvaran att med jämna mellanrum uppdateras automatiskt via satellitsignalen. Du kommer få tillgång till förbättrade funktioner och du kan få tillgång till nya skärmbilder och menyer. Även om de nya skärmbilderna och menyerna kan se lite annorlunda ut än de som beskrivs i den här användarguiden bör du kunna använda samma tillvägagångssätt (t.ex. markera och välja) för att manuvrera dig runt i menyerna. Uppdateringarna görs vanligtvis i mitten av natten. För att ta emot uppdateringar måste mottagaren vara i standbyläge.

Levererad utrustning

Följande komponenter ska ingå i paketet:

● Viasat HD Zapper box (se bilden nedan och sidan 8-9)
- Fjärrkontroll och batterier (se bilden nedan och sidan 10-12)
- Användarguide och snabbstartguide (se bilden nedan) .
- SCART-kabel (se bilden nedan)
● HDMI-kabel (se bilden nedan)
- Ethernetkabel (se bilden nedan)
- Telefonsladd - RJ11 till RJ 11 (se bilden nedan)
- Telefonadapter (RJ11) som passar ditt lands telefonnät (se bilden nedan och sidan 15).

Viasat HD Zapper box

Fjärrkontroll

Batterier av typ AA

Användarguide

Snabbstartguide

SCART-kabel

HDMI-kabel

Ethernetkabel för framtida bruk

Telefonsladd

Telefonadapter (RJ11)

BESKRIVNING

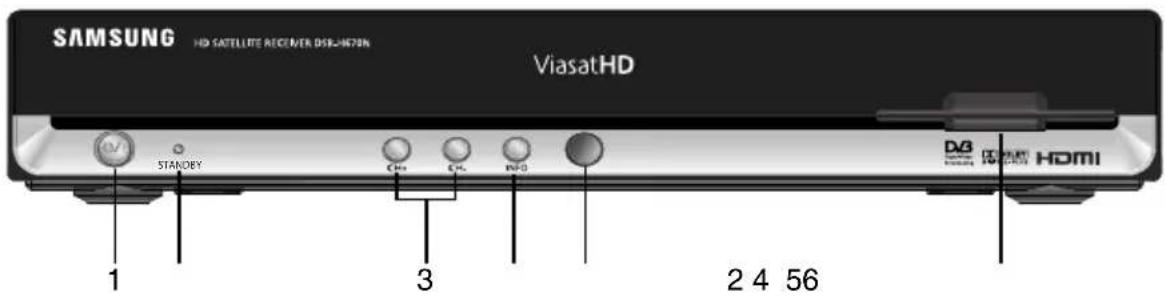

Frontpanel

1. Så till/från mottagaren (standbyläge).
2. STANDBY Diod som lyser blått när mottagaren är i stanbyläge och som är släckt när mottagaren är påslagen.
3. CH+/CH- Byta kanal.

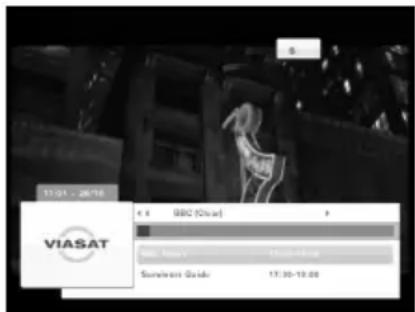

4. INFO Visar informationsfält.
5. IR-mottagare Tar emot IR-signaler från fjärrkontrollen.

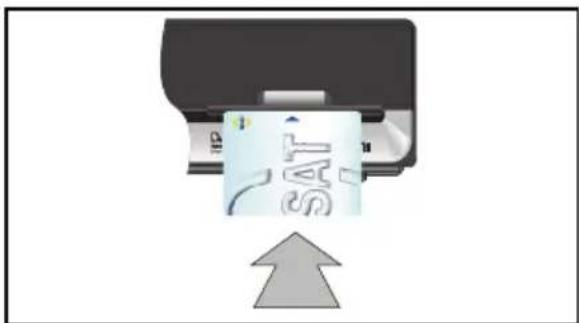

6. Kortläsare Här sticker du in ditt programkort.

Tillverkas på licens av Dolby Laboratories.

Dolby och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories.

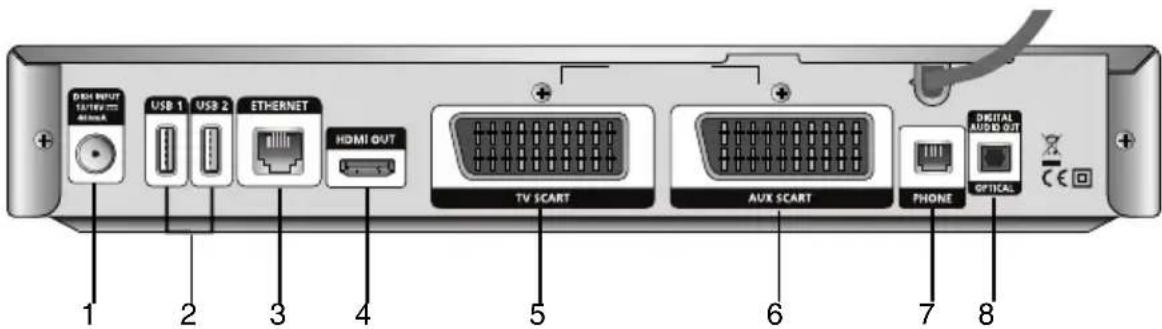

Bakre panel

1. DISH INPUT Används för att koppla samman koaxialkabeln från LNB-uttaget på din parabol.
2. USB USB 2.0 för framtida tjänster och tillbehör.
3. ETHERNET Internetanslutning. (För framtida bruk).
4. HDMI OUT Använd medföljande HDMI-kabel för at ansluta denna utgång till din HDTV för bästa bildkvalitet.
5. TV SCART Använd medföljande SCART-kabel för att ansluta denna utgång till din SDTV
6. AUX SCART Används för inkoppling av videobandspelare eller annan utrustning.
7. PHONE Används för inkoppling av en telefonlinje eller ett modem.
8. DIGITAL AUDIO OUT OPTICAL

Optisk utgång för anslutning av externt ljudsystem.

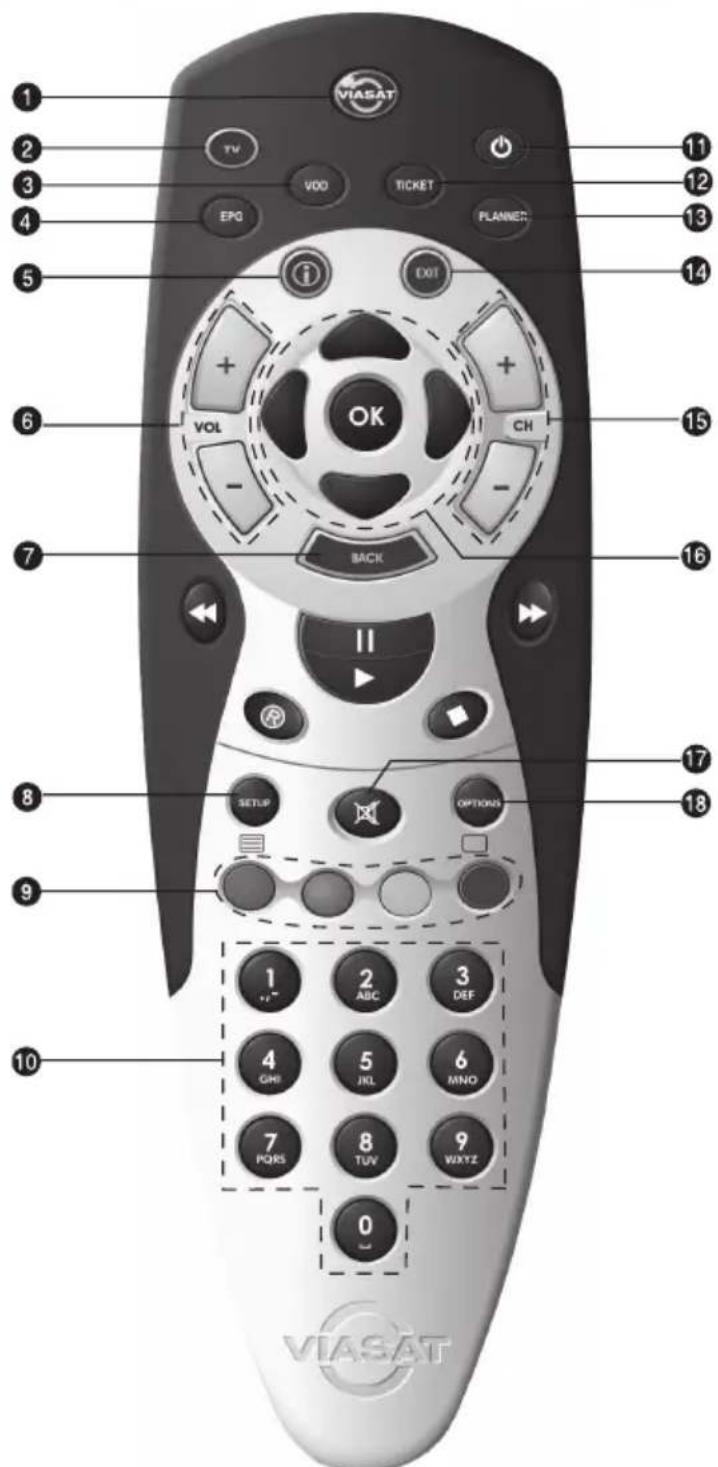

Fjärrkontroll

Obs: När du sätter i batterierna måste du kontrollera att polerna (+/-) inte sätts åt fel håll. Blanda inte gamla och nya batterier. Byt ut båda batterierna mot nya av standardmodell. Ta ut batterierna ur fjärrkontrollen om du inte använder den under en längre tid.

1. VIASAT Växlar till den senast visade TV-kanalen.
2. TV TV-läge.
3. VOD Öppnar menyn Video on Demand (VOD).
4. EPG Visar den Elektroniska programguiden (EPG).
5. i Visar Info-fältet.
6. VOL+/VOL- Ökar och minskar volymen.
7. BACK Växlar till föregående kanal i fullskärmsläge och återgår till föregående skärmbild om du använder EPG-funktionen.
8. SETUP Startar systemkonfiguration.
9. Färgknappar (RÖD, GRÖN, GUL, BLÅ)

Används för att välja en särskild funktionen i EPG:n.

1. 0-9 Numeriska knappar

Matar in numeriska värden.

1. (STRÖM) Sätter mottagaren i standbyläge (ingen signal till TV:n).
2. TICKET Visar menyn Tickets.
3. PLANNER Öppnar Planeraren.
4. EXIT Rensar skärmen och återgår till programvisning.
5. CH+/CH- Tryck för att skifta kanal.
6. Pil (▲▼◀▶) Flyttar markeringsfältet för att välja menyposter.

OK Matar in och bekräftar data för mottagaren i menysystemet.

1. MUTE (☐) Används för att växla mellan normalt ljud och ljudlöst läge.

2. OPTIONS Öppnar språk- & undertextfältet.

: För infromation om hur du ställer in fjärrkontrollen för att styra TV:n, se sidorna 30 - 31.

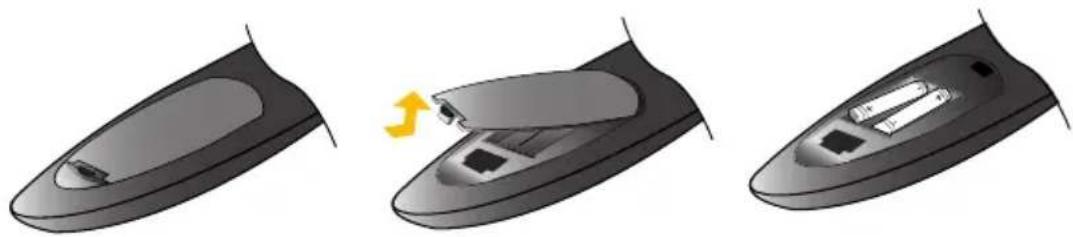

Sätta i batterierna i fjärrkontrollen

Innan du kan använda din fjärrkontroll måste du sätta i de två medföljande AA-batterierna enligt nedanstående beskrivning:

1. För fliken på nederdelen av batterilocket på fjärrkontrollen uppåt och lyft av locket.
2. Sätt i de två batterierna enligt nedanstående bild och se till att + och – symbolerna på batterierna motsvarar respektive symbol i batterifacket.
3. Sätt tillbaka batterilocket genom att först föra in fliken på lockets överdel. Tryck därefter fast locket.

Låt inte urladdade batterier sitta kvar i fjärrkontrollen. Båda batterierna ska bytas samtidigt. Kassera inte förbrukade batterier i hushållsavfallet, förbrukade batterier ska återvinnas när de är slut.

Var ska mottagaren placeras?

Placera TV:n, videobandspelaren och mottagaren på en lämplig plats.

• I närheten av ett vägguttag som är lätt att nå.
• Inom räckhåll för koaxialkabeln från parabolen.
• Inom 10 meter från ett telefonuttag (om inte behöver du en förlängningssladd från telefonuttaget)

ANSLUTNING AV MOTTAGAREN

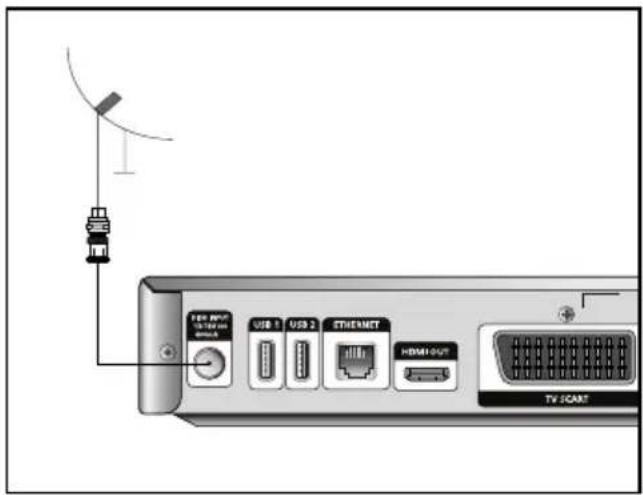

Koppla samman mottagaren och parabolen

Efter att parabolen har monterats ska koaxialkabeln från LNB:n kopplas i DISH INPUT som sitter på baksidan av mottagaren.

Alla kabelanslutningar ska dras åt med fingrarna; använd inte någon typ av verktyg när du drar åt anslutningarna.

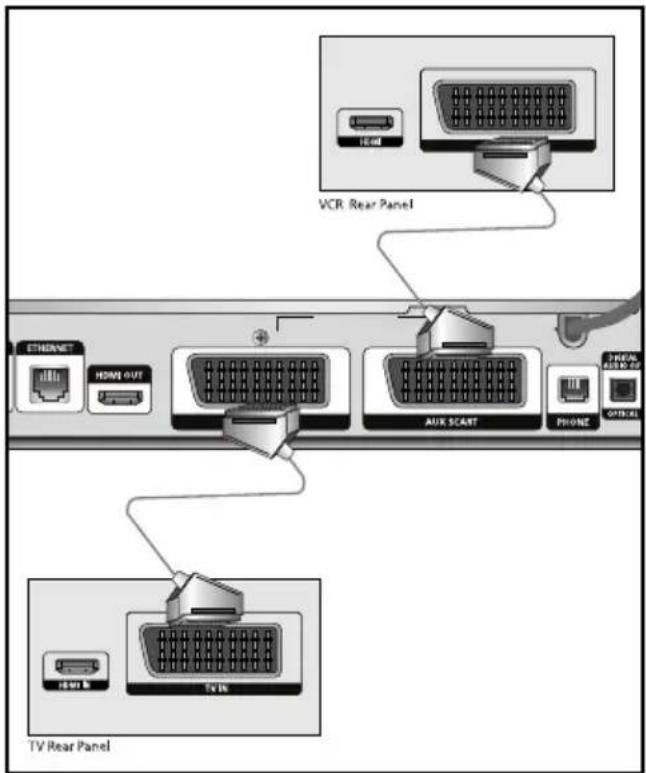

Anslutning för standardupplösta signaler (SCART)

1. Koppla samman den medföljande SCART-kabeln mellan TV SCART-anslutningen på mottagaren och SCART-anslutningen på TV:n

2. Om du både vill ansluta mottagaren till en TV och en videobandspelare på samma gång måste du använda en extra SCART-kabel. Koppla en SCART kabel mellan videobandspelaren och SCART anslutningen som är märkt med AUX (på mottagaren)

Obs. Om bildkvaliteten försämras medan du tittar på kopieringsskyddade Pay Per View (PPV) program ska mottagaren kopplas in direkt i TV:n. Koppla inte via videobandspelaren.

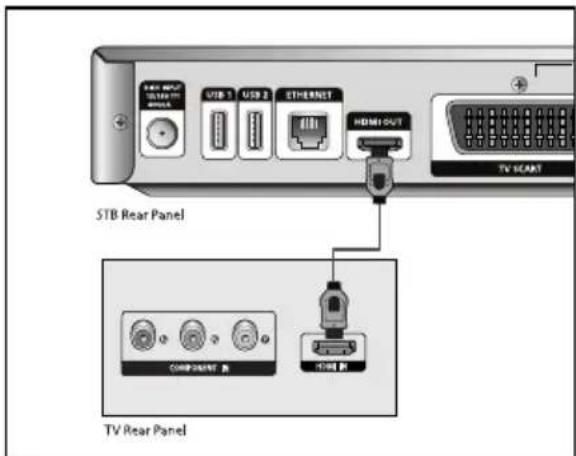

Anslutning för högupplösta signaler (HDMI)

Anslut en HDMI-kabel mellan HDMI OUT-utgången på mottagaren och HDMI IN-utgången på HDMI-enheten (TV, bildskärm).

- HDMI kablar som inte är av standardtyp kan påverka bildöverföringen.

• Ingen bild kommer att visas om du kopplar in en HDMI till TV:n eller en bildskärm som inte har stöd för HDCP.
• Om du endast använder en HDMI kabel för att koppla din box till din HDTV kommer du inte kunna använda text-TV. För att anvnäda text-TV behöver du använda SCART-utgången.

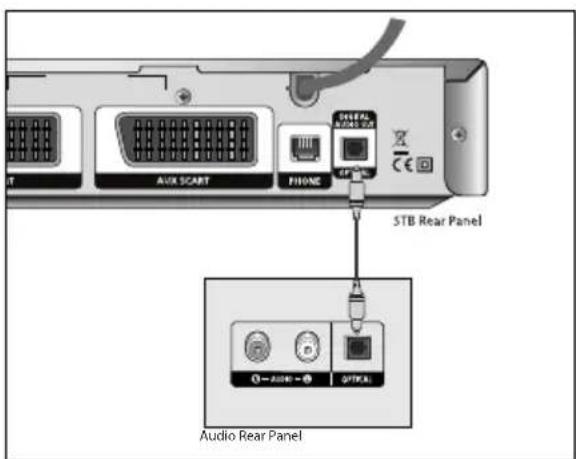

Anslutning av ett externt ljudsystem

Det finns många olika typer av ljudsystem på marknaden idag. Till höger visas en förenklad illustration av ett ljudsystem. För ytterligare information, se användarmanualen till ljudsystemet. Om du behöver en optisk, digital ljudingång ska du ansluta ljudsystemet till anslutningen DIGITAL AUDIO (OPTICAL) på mottagaren.

• Anslut ena änden av den medföljande telefonkabeln i telefonuttaget (märkt PHONE) på baksidan av mottagaren.
• Välj korrekt adapter för ditt telefonuttag. Om du inte är säker på vilken du ska använda ska du välja en som ser likadan ut som telefonuttaget. Sätt in den fria änden av den medföljande telefonsladden i RJ11-uttaget på adaptern.
• Dra ut telefonanslutningen ur telefonjacket. Sätt i telefonanslutningen i korrekt uttag i adaptern. Sätt i adaptern i telefonuttaget i väggen.

Obs: Om telefonuttaget i väggen är ett RJ11-uttag (visas till höger) kan du behöva en fördelare (följer inte med) för att du både ska kunna koppla in mottagaren och telefonen.

Isättning av programkort

Sätt i ditt programkort med Viasat-logotypen uppåt och guldchippet nedåt och inåt.

Korrekt användning av programkort

• Ta inte ur och sätt i ditt kort i onödan.
• Böj inte kortet och förvara det oåtkomligt för barn och husdjur.
• Lägg inte kortet i vätska eller använd rengöringsvätska på det.

Obs: Om du redan är kund hos Viasat ska du ta ut ditt programkort ur den gamla mottagaren och sätta in det i den nya mottagaren. Om du är ny kund och om ett programkort inte följer med i paketet kommer det in en separat leverans inom en vecka.

Anslutning till elnätet

När du är klar med alla övriga anslutningar kan mottagaren anslutas till elnätet.

Obs: ANSLUT INTE elkontakten till vägguttaget förrän ALLA övriga anslutningar har gjorts.

FÖRSTAGÅNGSINSTALLATION

Innan du kan titta på TV program måste förstagångsinstallationen vara klar. Se till att TV:n är påslagen.

1. Land

• Tryck på ▲ för att välja önskat land.
• Tryck på OK för att bekräfta och forsätta till nästa skärmbild.
  Obs: Ditt val bestämmer vilket språk som ska vara standard.

Nästkommande skärmbilder kommer att ha standardinställningar. Normalt behöver inga inställningar ändras om standardvärden används. Tryck på OK för att använda mottagarens standardinställningar eller tryck på BACK för att återgå till föregående skärmbild. Om du vill ändra vissa specifika inställningar på en konfigurationsskärmbild kan du göra det under installationen (se sidan 25-27).

Om "förstagångsinstallationen" lyckas kommer TV-kanalen visas på kanalposition 3. Om det inte finns någon signal måste du kontrollera installationen. Kontrollera att alla anslutningar har gjorts på korrekt sätt. Se även Felsökning på sidan 32.

2. LNB inställningar

• Tryck på ▲ för att välja mellan konfigurationsposterna.
• Tryck på ◀ för att välja mellan "LNB-typ" och "Antal LNB".
• Tryck på OK för att bekräfta och forsätta till nästa skärmbild.
• Tryck på BACK för att återgå till föregående skärmbild.

Obs: Om mer än en mottagare ska anslutas till samma SATCR LNB måste de mottagare som redan har installerats kopplas från vägguttaget. När mottagaren har installerats kan de fränkopplade mottagarna kopplas in igen.

3. Antenn

• Frekvens: Tryck på de numeriska (0-9)-knapparna för att mata in frekvensen.
• Polarisation: Tryck på ◀/► för att välja "Vertikal" eller "horisontell".
• Symbolhastighet: Tryck nummerknapparna (0-9)knapparna för att ange symbolhastighet.
• FEC: Tryck på ◀/► för att välja FEC (1/2, 2/3, 3/4, 5/6 or 7/8) Tryck på OK för att bekräfta och forsätta till nästa skärmbild. Tryck på BACK för att gå till föregående skärmbild.

4. Signaltest

Efter att signalen har konfigurerats kommer en skärmbild för signaltest visas.

Om "Tuner låst på signal" visar "Ja" innebär detta att mottagaren har lästs på en signal från satelliten. Om den visar "Nej" och fälten "Signalstyrka" och "Signalkvalitet" står på 0% måste parabolen justeras.

• Tryck på OK för att bekräfta och forsätta till nästa skärmbild. Den lästa kanalen kommer visas.
• Tryck på BACK för att återgå till föregående skärmbild.

5. HD TV Setup

Om mottagaren är ansluten till en bildvisningskälla med HDMI-kabeln kommer skärmbilden för inställning av upplösningen att visas.

Den optimala upplösningen för din TV- och mottagare är markerad som standard. Om du vill använda en annan upplösning flyttar du markören med ▲ ▼ch trycker på OK för att välja.

GRUNDFUNKTIONER

1. Slå på och av

- Tryck på för att sätta/ta ur mottagaren i standbyläge.

Obs Sätt mottagaren i standbyläge när den inte används. På så sätt kan du både spara energi och pengar.

2. Välj kanaler

Välj kanal genom att trycka på CH+/CH- för att flytta sidorna upp och ned på listorna.

3. Volymkontroll (bara på TV)

För att göra volyminställningar:

• Tryck på VOL+ /VOL- för att ändra volym.
• Tryck på (MUTE) för att stänga av ljudet.
• Tryck på (MUTE)- eller VOL+ /VOL- igen för att lämna ljudlöst läge.

Se sidan 30 för ytterligare information om hur du konfigurerar fjärrkontrollen för din TV.

4. Kanalinformation

• Använd för att visa detaljerad information om den kanal som visas. Den visade informationen innefattar:
• Kanalens nummer och namn
• Händelsens namn & kort/lång beskrivning
• Start-/stopptid
• Aktuell tid
• Om du trycker på ① medan du tittar på ett program visas information om den aktuella kanalen.

5. Surfaren

Surfaren är en skärmguide som hjälper dig att få ut det mesta av din TV. Du kan använda den för att byta kanal, ta reda på vad som visas på de andra kanalerna, både nu och senare, och skapa påminnelser.

• Tryck på OK för att visa listor för nuvarande kanal.
• Tryck på ◀ ►-kanalen för att visa information om aktuella händelser på andra kanaler.
• Tryck på OK för att söka efter en aktuell händelse.
• Tryck på ▲ / ▼ för att visa information om kommande händelser.
• Tryck på BACK för att ta bort fältet.
• Om du trycker på OK på en kommande händelse lägger du till en påminnelse (se sidorna 20 och 22 för ytterligare information).

6. EPG (Elektronisk programguide)

EPG-guiden visar en kanallista. För ytterligare information om EPG-funktioner, se sidan 20.

7. Ticketkanallista

Tryck på TICKET för att vilja ticketkanallistan.

Se sidan 21 för information om hur du beställer.

8. Planerarlista

Tryck på PLANNER för att visa bokade händelser.

Se sidan 18 och 20 för information om hur du bokar in händelser.

Mer information om Planeraren hittar du på sidan 22.

9. Radiolista

Denna funktion kommer att visa radiokanallistan.

Tryck på sidan 22 för att visa radiokanalerna.

ANVÄNDNING AV MOTTAGAREN

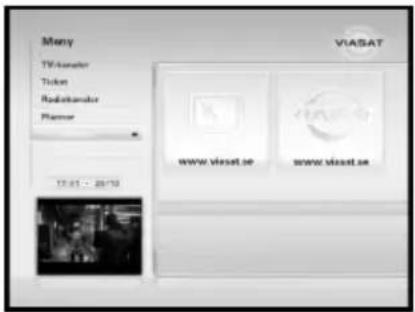

MENY

Efter första installationen.

• Tryck på EPG för att öppna huvudmenyn. Undermenyfälten visas: "TV-kanaler", "Ticket", "Radiokanaler", "Planner" och "Inställningar".
• Använd ▲ für att välja önskad funktion. Tryck på OK.

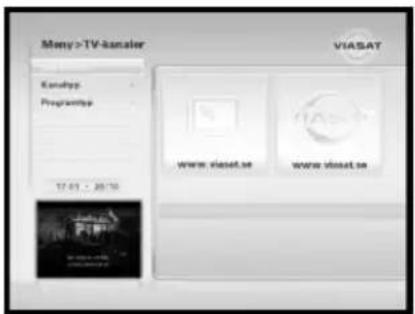

1. TV-kanaler

Denna funktion består av tre menyer: "Guide till alla kanaler", "Kanaltyp" och "Programtyp".

- Om TV-programlistorna visas visar starttider och dagen överst. Aktuell kanal visas i nedre vänstra förhandsvisningsfönstret.

- För att visa vilka program som pågår vid olika tidpunkter trycker du på ◀/►.

- Tryck på ▲ ▼

- Du kan använda CH+/CH- på fjärrkontrollen för att flytta hela sidor inom EPG-systemet.

- Använd knapparna BLÅ (+24 timmar) eller GUL (-24 timmar) key på fjärrkontrollen för att gå 24 timmar framåt eller bakåt i listorna.

- Tryck på EXIT för att återgå till TV-visning.

- För att lägga till en påminnelse markerar du ett kommande program och trycker på OK. Därefter trycker du på EXIT för att återgå till TV-visning.

- Om du trycker en gång på OK på aktuellt program kommer mottagaren att växla till detta program i förhandsvisningsfönstret. Om du trycker på OK igen kommer EPG:n att avslutas. Detta program kommer att visas på TV:n

1.1 Guide till alla kanaler

Denna funktion visar kanallistan utan att gruppera kanalerna.

1.2 Kanaltyp

Denna funktion visar en kanallista med grupperade kanaltyper, t.ex. underhållning, filmer, musik, nyheter och sporter.

1.3 Programtyp

Denna funktion visar en programlista med grupperade programtyper, t.ex. filmer, nyheter, shower, sport, barn- & ungdomsprogram, musik & dans och konst & kultur.Du kan visa en av programtyperna.

2. Ticket

Denna funktion visar Ticketkanallistan.

Du kan även använda TICKET på fjärrkontrollen för att öppna menyn direkt.

Du kan beställa filmer, sport och erotik via Ticket. När du beställer måste du ange vilket Ticket-program som du vill titta på. När du har beställt ett program har du tillgång till Ticketkanalen när som helst från 10:00 den dag när programmet okats till kl10:00 nästkommande dag

• Tryck på ▲ ▼ för att välja kanal.
• Tryck på ◀/► för att välja film.
• Tryck på OK för att beställa.

Obs: Mottagaren måste vara ansluten till telefonlinjen. Se sidan 15.

3. Radiokanaler

Den här funktionen visar radiokanallistan. Välj den radiokanal som du vill lyssna på och tryck på OK.

4. Planner

Denna funktion visar en lista med bokade program. Du kan även använda PLANNER på fjärrkontrollen för att öppna menyn direkt.

• Tryck på ▲ för att välja program.
• För att se ytterligare programinformation markerar du ett program och trycker på 📊eller OK. Du kan trycka på OK igen för att ta bort en påminnelse. I annat fall trycker du på BACK- eller EXIT-knappen.
• Tryck på den RÖDA knappen för att ta bort ett markerat program.

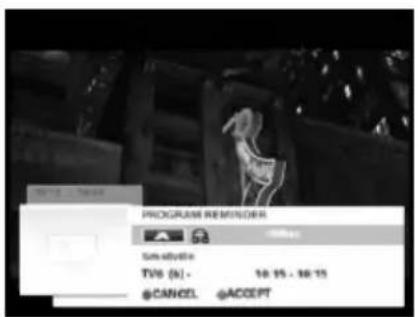

Kort före ett program (som du har lagt till en påminnelse för) startar visar din "Planner" ett meddelande på TV-skärmen.

• Tryck på den BLÅA knappen för att godkänna påminnelsen. Mottagaren byter automatiskt kanal när programmet börjar.
• För att avsluta en påminnelse och fortsätta titta på det programsom visas utan att byta kanal trycker du på den RÖDA knappen.

Om du inte gör någonting kommer påminnelsen automatiskt skifta kanal till det bokade programmet. Du kan ändra inställning för när påminnelsen ska visas (se "Meddelanden" på sidan 25).

5. Inställningar

Denna funktion består av 5 menyer: "Föräldrakontroll", "Användarinställningar", "Inställningar", "Diagnostik" och "Signaltest".

Du kan även öppna den här menyn direkt genom att trycka på SETUP-knappen på fjärrkontrollen.

5.1 Föräldrakontroll

Denna funktion används för att ange restriktioner och förhindra att obehöriga får tillgång till din mottagare via en PIN-kod (Personal Identification Number), som är ett fyrsiffrigt nummer. (Den fabriksinställda PIN-koden: 0000)Det finns tre undermenyer: "Kanallåsning", "Kontrollinställningar" och "Ändra PIN-kod".

5.1.1 Kanallåsning

Denna funktion används för att låsa oönskade kanaler.

• Tryck på ▲/ eller ◀/ ▶för att välja den kanal som du villblockera.
• Tryck på OK för att låsa kanalen.

GUL knapp: Sortera kanaler.

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

5.1.2 Kontrollinställningar

På den här skärmbilden kan du ange olika inställningar som begränsar möjligheten att se vissa program.

Föräldrakontroll

Du kan blockera valda program genom att sätta en åldersgräns. Om aktuellt program har en åldersgräns som är lika med eller högre än inställningen kommer kanalen blockeras. En PIN-kod måste matas in för att programmet ska visas. De olika alternativen är A (ingen åldersgräns), 7, 11, 15 eller 18. Om du exempelvis väljer 15 kommer alla program med en åldersgräns på 15 eller högre blockeras. Föräldrakontrollen fungerar bara om TV-kanalen sänder kategoriinformation.

- Tryck på ◀/► för att visa åldergränser (A, 7, 11, 15 eller 18).

Om du försöker titta på en blockerad kanal (genom kanallåsning eller åldersgräns) kommer nedanstående meddelande visas. Denna kanal är blockerad (kanalens nummer). Var god mata in PIN-kod.

1. Använd denumeriska (0-9) knapparna för att mata in korrekt PIN-kod. Tryck därefter på OK.

2. Om du gör fel kan du trycka på för att ta bort numret. Om du anger korrekt PIN-kod kommer önskat program att visas.

Om en felaktig PIN-kod matas in kommer du ombes mata in korrekt PIN-kod. Alternativt kan du istället växla till en kanal som inte är blockerad.

Obs: När du tar bort blockeringen av en kanal på det här sättet kommer den här kanalen, samt andra kanaler som blockeras att vara utan blockering så länge du tittar på någon av de här kanalerna. Kanalen blockeras automatiskt efter 2 minuter om du byter till en öppen kanal, om mottagaren sätts till standbyläge eller om du stänger av mottagaren.

PPV PIN

Du kan välja om du vill mata in en PIN-kod för att köpa s.k. pay-per-viewprogram.

- Använd ◀/► för att visa "Till" eller "Från" på skärmen.

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

Betalgränser

Genom att ange en betalgräns kan du bestämma det maxbelopp som du är villig att betala för ett enskilt pay-per-viewprogram.

- Tryck på de numeriska (0-9) knapparna för att bestämma en ny gräns. Om du gör fel markerar du det värde som ska ändras med ◀/►. Mata sedan in ett nytt värde.

5.1.3 Ändra PIN-kod

Du kan ändra den fyrsiffriga PIN-koden.

• Tryck på de numeriska (0-9) knapparna för att ange en ny PIN-kod.
  ● Bekräfta den nya PIN-koden.

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

Obs: Om du tappar bort din PIN-kod kan du återställa den genom att ta kontakt med Viasats kundtjänst.

5.2 Användarinställningar

Denna meny består av "Språk", "Meddelanden" och "Skärmsläckare".

5.2.1 Språk

Med posten "Språk" kan användaren välja språk för EPG:n, ljud och undertext. Du kan välja mellan fem språkmenyer. Språken är engelska, danska, finska, norska och svenska.

• Tryck på ▲ ▼ för att välja mellan konfigurationsposterna.
• Välj språkinställningar med ◀/▶.

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

5.2.2 Meddelanden

Välj den här menyn för att göra inställningar för fält och meddelanden.

• Tryck på ▲ ▼ för att välja mellan konfigurationsposterna.
• Välj inställningar för fält med ◀/▶.
• Visningstid: den tid som ett kanalfält ska visas på skärmen.
• Kanalbyte vid bokning: bestämmer om mottagaren ska skifta till vald kanal automatiskt när en påminnelse visas.
• Meddelande vid bokning: hur lång tid före ett program, som du har lagt till en påminnelse för, som påminnelsen ska visas.

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

5.2.3 Skärmsläckare

Under "Skärmsläckare" kan du ange vilken typ av skärmsläckare som mottagaren ska visa på TV:n. Välj typ och hur länge mottagaren ska vänta innan skärmsläckaren aktiveras. Skärmsläckaren försvinner om du trycker på någon knapp på fjärrkontrollen.

• Gå till den här menyn för att göra inställningar för skärmsläckaren.
• Tryck på ▲/ eller ◀/► för att välja konfigurationsposter. GUL knapp: För att förhandsgranska. BLÅ knapp: Tillämpa ändringarna.

5.3 Inställningar

Du måste ange PIN-kod för att ändra inställningarna.

(Den fabriksinställda PIN-koden: 0000)

● Mata in PIN-koden.

8 undermenyer visas: "Standardtransponder", "LNB-inställningar", "Scart", "HD", "TV-inställningar", "Ljudinställningar", "Modeminställningar" och "Grundinställning".

5.3.1 Antenn

Standardvärdena finns redan på den här skärmbilden. Som regel behöver du inte ändra de här värdena. Om du ändrar installationen av parabolen kan du behöva ändra värdena.

• Tryck på ▲ ▼ för att välja konfigurationsposter.
• Mata in frekvens och symbolhastighet med de numeriska (0-9) knapparna.
• Tryck på ◀/► för att välja polarisation och FEC.

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

5.3.2 LNB-inställningar

Den här funktionen används för att ställa in LNB manuellt. Standardvärdena finns redan på den här skärmbilden. Som regel behöver du inte ändra de här värdena. Om du ändrar installationen av parabolen kan du behöva ändra värdena.

• Tryck på ▲ ▼ för att välja mellan konfigurationsposterna.
• Tryck på ◀ ► för att välja mellan "LNB-typ" och "Antal LNB".
• Ange Lågbands- och högbandsfrekvens med hjälp av de numeriska (0-9) knapparna.

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

Om mer än en mottagare ska anslutas till samma SATCR LNB måste de mottagare som redan har installerats kopplas från vägguttaget. När den nya mottagaren har installerats kan de boxar som tidigare har kopplats från anslutas igen.

5.3.3 Scart

Den här funktionen används för att välja scartutgång för mottagaren.

• Tryck på ▲ ▼ för att välja mellan konfigurationsposterna.
• Tryck på ◀/► för att välja typ av scartutgång.

TV Scart: "RGB", "Komposit" and "S-VIDEO".

VCR Scart: "Komposit".

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

"VCR Scart Input" har inte stöd för RGB.

5.3.4 HD

Den här funktionen ställer in upplösningen för HDMI-utgången.

- Tryck på ▲ ▼ för att välja mellan 720p och 1080i.

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

5.3.5 TV-inställningar

Den här funktionen används för att göra inställningar för TV.

● Tryck på ▲ ▼ för att välja inställningar.
- Tryck på ◀/► för att välja.
- Bildförhållande: Välj 4:3 för standard TV-apparater och 16:9 för widescreen TV-apparater.
- Konvertering: Du kan välja om TV:n ska visa 4:3- eller 16:9-format.

Om du valde 4:3 ovan:

Letter Box - hela bilden visas på TV:n, med svarta horisontella fält ovanför och nedanför bilen. Pan Scan - endast mittdelen av bilden visas på TV:n.

Om du valde 16:9 ovan:

Pillar Box - hela bilden visas, med svarta vertikala fält till vänster och höger. Stretch - bilden sträcks ut horisontellt för att fylla skärmen.

RÖD knapp: Återgå till inställningsmenyn. BLÅ knapp: Tillämpa ändringarna.

5.3.6 Ljudinställningar

Under alternativet "Ljudinställningar" kan du ställa in ljudet.

• Tryck på ▲ ▼ för att välja mellan konfigurationsposterna.
• Välj ljudinställningar med ◀/▶.
• Ljudspråk (Dolby Digital eller PCM): Den här inställningen gäller för digitalljudet från den anslutning som är märkt "DIGITAL AUDIO OUT OPTICAL". Välj "Dolby Digital" om din utrustning har stöd för Dolby Digital. Inställningen PCM gäller för digitalt stereoljud.

- Ljudfördröjning: Om du har en HDTV och ett separat ljudsystem är anslutet till anslutningen OPTICAL AUDIO OUT på mottagaren kan det vara nödvändigt att justera ljudfördröjningen. Detta beror på att det kan ta lit längre tid för din HDTV att visa videomaterial än för ljudsignalen att nå högtalarna. För att avhjälpa detta problem kan det vara nödvändigt att lägga till en fördröjning på ljudsignalen tills ljud och bild är synkroniserade.

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

5.3.7 Modeminställningar

Du kan använda den här skärmbilden för att välja hur mottagaren ska anslutas till Viasat via telefonlinjen. De här inställningarna görs automatiskt när du väljer land under installationsprocessen. Som regel behöver du inte ändra de här värdena.

- Tryck på de numeriska (0-9) knapparna för att ange "Modemprefix"

RÖD knapp: Återgå till inställningsmenyn.

BLÅ knapp: Tillämpa ändringarna.

5.3.8 Grundinställning

Använd den här funktionen för att återställa mottagaren till fabriksinställningar. Alla inställningar kommer att raderas och ersättas av grundinställningar.

• Tryck på ▲ ▼ för att välja "JA" eller "NEJ"
• Tryck på OK för att bekräfta. Starta om mottagaren manuellt.
• För att starta om mottagaren måste du koppla från strömmen.

5.4 Diagnostik

Den här funktionen visar produktinformation. Du kan behöva öppna den här skärmbilden om Viasats kundtjänst ber dig göra det.

5.5 Signaltest

Här visas mottagarens signalstyrka. Om kanalsignalen är låst till satellitern kommer status för "Tuner låst på kanal" att ändras till "Ja".

KONFIGURATION AV FJÄRRKONTROLLEN FÖR DIN TV

Du kan konfigurera fjärrkontrollen för att kontrollera TV:ns grundfunktioner. Härigenom kan du kontrollera TV:n och mottagaren med en enda fjärrkontroll.

1. Kodsökning

För att kunna programmera fjärrkontrollen för TV:n måste du först använda fjärrkontrollen för att hitta den fyrsiffriga kod som gäller för ditt TV-fabrikat. Under denna sökning kommer varje tillgänglig kod i fjärrkontrollens bibliotek att gås igenom.

Att söka efter TV-koden:

1. Se till att TV:n är påslagen.
2. Tryck på TV på fjärrkontrollen och släpp upp knappen.
3. Håll SETUP intryckt tills den röda lysdioden under TV-knappen blinkar två gånger.
4. Använd de numeriska (0-9) knapparna för att mata in 991. Den röda lysdioden under TV-knappen blinkar två gånger.
5. Rikta fjärrkontrollen mot TV:n och tryck på
6. Rikta fjärrkontrollen mot TV:n och tryck på CH+ upprepade gånger tills TV:n stängs av (varje gång du trycker på CH+ på fjärrkontrollen överförs en POWER (TV från)-signal med hjälp av den nästföljande TV-koden i fjärrkontrollens bibliotek). Du kan behöva trycka på CH+ upprepade gånger (upp till 150 gånger). Kodsökningen kan ta upp till 15 minuter. Om du vill hoppa över en kod kan du söka genom föregående koder genom att trycka på CH-. Kom ihåg att fjärrkontrollen måste vara riktad mot TV:n meda sökningen pågår.
7. När TV:n har stängts av trycker du på SETUP för att spara koden.
   Den röda lysdioden under TV-knappen blinkar två gånger.
8. När fjärrkontrollen har konfigurerats kan du växla till att kontrollera TV:n genom att trycka på TV-knappen. För att återgå till att kontrollera TV:n trycker du först på TV-knappen.
   Om du vill återgå till att kontrollera mottagaren trycker du på VIASAT-knappen.

2. Kodblinkning

När du har hittat korrekt kod kan du använda fjärrkontrollen för att utföra en s.k. "kodblinkning" för att bestämma vilken koden är.

1. Tryck på TV-knappen på fjärrkontrollen och släpp den.
2. Håll SETUP-knappen intryckt tills den röda lysdioden under TV-knappen blinkar två gånger.
3. Använd de numeriska (0-9) knapparna för att mata in 990. Den röda lysdioden under TV-knappen blinkar två gånger.
4. Tryck på 1 och räkna hur många gånger som lysdioden blinkar.
5. Tryck på 2 och räkna hur många gånger som lysdioden blinkar.
6. Tryck på 3 och räkna hur många gånger som lysdioden blinkar.
7. Tryck på 4 och räkna hur många gånger som lysdioden blinkar Nu har du fått fram den fyrsiffriga koden. Om lysdioden inte blinkar alls under steg 4,5,6 eller 7 är kodsiffran 0.
8. Skriv ned koden på angiven plats i batterifacket på fjärrkontrollen för framtida bruk.

3. Användning av TV-kodtabellen

Om fjärrkontrollen inte fungerar tillsammans med TV:n, trots att du har gjort en kodsökning, är det möjligt att du använder fel kod. Försök med att göra om sökningen för att hitta rätt kod. Om det inte går kan du använda den TV-kodtabell som kan hämtas från Viasats webbplats.

1. Hämta TV-kodtabellen från Viasats webbplats (www.viasat.se), lokalisera TV:ns märke i TV-kodtabellen och välj den första fyrsiffriga koden i listan.
2. Se till att TV:n är helt igång (inte i standbyläge) och tryck på TV-knappen på fjärrkontrollen.
3. Håll SETUP nedstryckt tills den röda lysdioden under TV-knappen blinkar två gånger.
4. Använd de numeriska (0-9) knapparna för att ange en fyrsiffrig kod för TV-apparaten (TV-knappen blinkar två gånger efter att den fjärde siffran har matats in).
5. Tryck på för att testa om det går att stänga av TV:n.Om TV.n inte svarar ska du upprepa steg 1 till 5 med varje kod som står i listan för ditt TV-märke. Om ingen av koderna fungerar på din TV eller om din TV:s fabrikat inte finns med i listan ska du söka efter koden enligt beskrivningen på sidan 30.
6. Slå på TV:n igen genom att trycka på de numeriska (0-9) knapparna eller CH+. Kontrollera att alla fungerar som de ska.
7. Skriv ned koden på angiven plats i batterifacket på fjärrkontrollen för framtida bruk.

4. Nollställning av fjärrkontrollen

För att ta bort alla inställningar som du har gjort på fjärrkontrollen och använda grundinställningarna:

1. Håll SETUP intryckt tills den röda lysdioden under TV-knappen blinkar två gånger.
2. Använd de numeriska (0-9) knapparna för att mata in 981. Den röda lysdioden under TV-knappen blinkar två gånger. Fjärrkontrollen kommer nu att få grundinställningar.

FELSÖKNING

Du kan hämta och uppgradera systemprogramvaran för mottagaren via en specifik kanal som är reserverad för detta ändamål av sändaren. Distributören ger dig ytterligare information om det här.

Problem Möjlig orsak Lösning
Lysdioden på frontpanelen lyser ej;Ingen strömförsörjning	Strömsladden är inte tillräckligt intryckt	Tryck in strömsladden ordentligt
Ingen bild på skärmen Mottagaren	är i standbyläge;SCART-kabeln är inte ansluten till videoutgången på TV:n;fel kanal eller fel videoutgång har valts på TV:n	Sätt mottagaren till "Till";Kontrollera anslutningen;Kontrollera kanalen och videoutgången (bruksanvisningen till TV:n)
Inget ljud SCART- eller Audio-kabel är intekorrekt anslutenVolymnivå = 0;Ljudlöst läge		Kontrollera anslutningen;Öka volymen på TV:n;Tryck på MUTE
Fjärrkontrollen fungerar inte som den ska	Felaktig användning:Batterierna är förbrukade eller har satts in på fel sätt;TV-läge har valts	Rikta fjärrkontrollen mot mottagaren;Byt batterierna eller sätt in dem på korrekt sätt;Tryck på 'Viasat'-knappen på fjärrkontrol-len
Dålig bildkvalitet signalstyrka in	För låg signalstyrka Kontrollera alla anslutningar
Felmeddelanden på skärmen: “Ingen signal”	Kabeln mellan parabolen och mottagaren är inte ansluten eller sitter inte tillräckligt fast;parabolen är riktad mot fel håll;Mottagaren har inte ställts in än	Kontrollera anslutningen och justera;Kontrollera prabolens riktning och justera;Kontrollera signalstyrkan i menyn “Installation”Sökning i menyn “Installation”

Obs: Dåligt väder kan ge låg signalstyrka.

Det kan förekomma skillnader i bildkvalitet eller videoformat mellan olika TV-fabrikat.

Kassering

Du får aldrig kasta mottagaren, förpackningsmaterialet (t.ex. styrofoam) eller batterier i hushållsavfallet. Hämta lämplig information rörande den lagstiftning som gäller i din kommun och kassera avfallet i enlighet med den lagstiftningen i för ändamålet avsedda avfallsstationer.

TEKNISKA SPECIFIKATIONER

Strömförsörjning

Ingångsspänning: AC 230V\~, 50 Hz

Säkring: 250 V/T1.6AH

Tuner

Frek. område: 950 \~ 2150 MHz

Ingångssignalnivå: -65 \~ -25 dBm

Typ av anslutning: F-kontakt hona

LNB strömreglering: 13 V/18 V, 22 kHz ton

DiSEqC: 1.0 stöds 2 positioner stöds

Demodulator

Typ: QPSK-demodulation (DVB-S, DVB-S2),

8-PSK

Symbolhastighet: 1\~45Ms/s

Inre FEC: Viterbi Convolution

Kodningshastighet (DVB-S) - 1/2,2/3,3/4,5/6,7/8

Kodningshastighet (DVB-S2) -1/2, 3/5, 2/3, 3/4, 4/5,

5/6, 8/9, 9/10

SPDIF: Optisk ljudutgång

Fysiska specifikationer

Storlek (B x D x H): 270 x 200 x 40 mm

Vikt (netto): 1,21 kg

Simple gray rounded rectangle outline on white background (no text or symbols)

DSB-H670N

Brugsvejledning

DAN

SIKKERHEDSVEJLEDNING

8. Planleggingsliste

Du kan endre den 4-siffers PIN-koden.

9. Radioluettelo
