BRUKSANVISNING DSB-B560N SAMSUNG

Användningsinstruktion ....§

Användningsinstruktion ......SWE

Denna satellitmottagare har framställts för att motsvara internationella säkerhetsstandarder. Var god läs noggrant igenom följande rekommenderade säkerhetsföreskrifter.

NÄTAGGREGAT: AC 110-230V\~, 50/60Hz

ÖVERBELASTNING: Överbelasta inte vägguttag, förlängningssladdar eller adaptrar, då detta kan leda till brand eller elchock.

VÄTSKOR: Häll vätskor borta från satellitmottagaren.

RENGÖRING: Före rengöring, koppla ur satellitmottagaren från vägguttaget. Använd en lätt fuklad trasa (inga lösningsmedel) för att rengöra utsidan.

VENTILATION: Blockera inte satellitmottagarens ventilationshäl. Se till allt satellmottagaren har fritt lufflädde. Förvara aldrig satellitmottagaren där den utsätts för direkt solljus eller i närheten att uppvämningsutrustning t.ex. ett element. Placera aldrig annan elektronisk utrustning ovanpå satellmottagaren. Placera satellmottagaren minst 10 cm från väggen.

TILLSATSER: Använd inga tillsatser som inte rekommenderas av tillverkaren, eftersom detta kan förorsaka risker eller skador på utrustningen.

ANSLUTNING AV KABEL, TV OCH SATELLITMOTTAGARE:

Anslut alla komponenter innan någon strömsladd sticks in i vägguttaget. Stäng alltid av satellitmottagaren, TV:n och andra komponenter innan du kopplar in eller från andra kablar. För att koppla från satellitmottagaren från elnätet, måste kontakten dras ut ur eluttaget. Därför ska elkontakten vara lätt att nå.

UNDERHÅLL: Öppna ej locket på satellitmottagaren. Låt allt underhåll utföras av behörig tekniker. Underlåtelse att följa detta direktiv medför att garantin blir ogillig.

BLIXTAR: Om satellitmottagaren är installerad i att område som o/ta utsälts för intensiv blixloväder, behövs skyddsutrustning för satellitmottagarens elanslutning och moderntelefonanslutning. Vid åskoväder måsle också den enskilde tillverkarens skyddsinstruktioner för utrustning som är ansluten till satellitmottagaren, såsom TV, HiFi-anläggning m.m., följas.

JORDNING: Signalkabeln MÄSTE VARA JORDAD. Jordningssystemel måste följa SABS 061.

Anmärkning : Kassera använda batterier på avsedd plats, så att inte miljön tar skada.

WARNING!

1. Följ dessa instruktioner så att inte strömsladden eller kontakten skadas.

2. Modifiera eller bearbeta inte egenmäktigt strömsladden eller kontakten.

3. Böj eller vrid inte strömsladden för mycket.
4. Se till att strömsladden är urkopplad när du håller i kontakten.

5. Håll värmeanordningar så långt från strömsladden som möjligt för att inte höljet ska smålla.

6. Underlátelse att följa någon av dessa kan leda till elchocker och brand.

7. Oppna inte locket.

8. För inte in metallföremål eller eldfarliga föremål i produkten.
9. Vidrör inte elkontakten med fuktiga händer.
10. Dra ur elsladden i händelse av åska.
11. Täck inte över mottagarens ventilationsöppningar med föremal, såsom tidningar, kläder osv.
12. Placera inte mottagaren uppe på hushålismaskiner som utstrålar värme.

13. Utsätt inte mottagaren för regn eller väta.

14. Använd inte produkten när den inte är helt fungerande. Om du fortsätter använda en produkt med defekter, kan detta leda till att produkten skadas allvarligt. Kontakta alltid din lokala produktleverantör när produkten inte fungerar.

Denna symbol på utrustningen garanterar att din produkt följer de europeiska direktiven 73/23/EEC och 89/336/EEC för säkerhet och elektromagnetisk kompatibilitet.

Denna produkt innehåller upphovsrättskyddad teknologi som skyddas av amerikansk patent- och immaterllagstiftning. Användning av denna upphovsrättskyddade teknologi måste godkännas av Macrovision, och är avsedd för visning i hemmet och andra begränsade sammanhang, såvida inte annan användning är godkänd av Macrovision. Reverse engineering (omvänd ingenjörskonst) eller isärtagning är förbjuden.

SWE-2

Innehåll

Säkerhetsinstruktioner 2

Anslut din "Satellitmottagare" 4

Beskrivning 5

Frontpanel 5

Bakpanel....5

Fjarrkontroll....6

1. Välj det land som du bor i....7

2. Välkomstskärmbild (val av LNB-typ) 7

3. Val av installationsläge....7

4. VIASAT-sökning 8

Grundfunktioner 8

1. Kanalbyte 8

2. Bläddra igenom kanallistan. 8

3. Hantering av favoritkanalerna 9

4. Hindra barn från att titta....9

5. Byte av språk för ljudspår/undertext 9

6. Volymkontroll....9

7. Till MENU....9

8. ITV-tjänster....9

Inställning 9

1. Kortinställningar....9

2. Användarinställningar 10

3. TV-inställningar 10

4. Inställning av favoritkanaler 10

5. Antenninställningar....11

5.1.Antennkonfiguration....11

5.4. Automatisk sökning för VIASAT....11

5.5. Manuell sökning....11

5.6. Kanalsökning övrigt 12

1. Mottagarinformation 12

2. Återställning av fabriksinställningar 12

Felsökning....12

Specifikationer....13

SWE-3

Anslut din "Satellitmottagare"

1. ANSLUT MOTTAGAREN TILL PARABOLANTENN

Efter att antennsystemet har installerats, anslut koaxialkabeln från LNB:n på din antenn till "SAT IN"-uttaget som är markerat på baksidan av mottagaren. Kabeln ska vara av typen tvinnad koaxialkabel med 75 Ohm impedans med en anslutning av typ 'F'.

2. ANSLUTNING AV MOTTAGAREN TILL TV:n

Anslut ena änden av SCART-kabeln till uttaget som är märkt "TV SCART" på baksidan av mottagaren, och den andra änden till respektive SCART-uttag på TV:n.

3. ANSLUTNING AV VIDEO

Anslut ena änden av SCART-kabeln till uttaget som är märkt "VCR SCART" på baksidan av mottagaren, och den andra änden till respektive SCART-uttag på videobandspelaren.

4. INKOPPLING AV EXTERNT AUDIO-/HIFI-SYSTEM

Moltagaren har utrustats med två RCA-anslutningar på baksidan för inkoppling av externt Audio Hi-Fi-system. Anslutningama är märkta med AUDIO L och R för inkoppling av vänster och höger ljudkanal.

5. ANSLUTNING AV DIGITALT LJUDSYSTEM

Anslut en fiberoptisk kabel mellan DIGITAL AUDIO OUT på baksidan av mottagaren och den optiska digitalljudsingången på det digitala ljudsystemet.

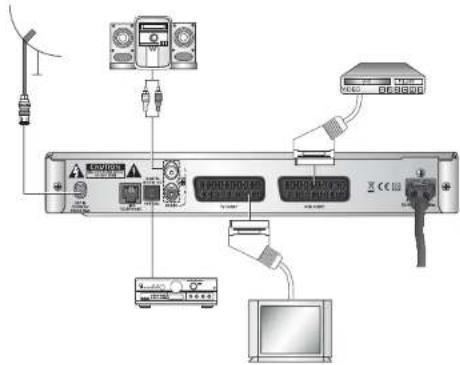

Figur, anslutning

Om bildkvaliteten är daglig när kopieringsskyddade VOD (Video-cn-Demand) –filmer spelas, anslut satellitmotttagaren direkt till TV:n. Koppla inte in via en videobancspelare.

SWE-4

Beskrivning

Frontpanel

1 (STRÖM) Slar på och av mollagaren (slandby).
② PILknappar Förflyttar markeringen för att välja alternativ i menyn.
8 OK Matar in och bekräftar data till mottagaren i menyn.
④ MENU Öppnar menyn.
⑤ EPG Används inte i nuläget.
⑥ BACK Gar tillbaka till föregaende meny.
Infraröd sensor Tar emot IR-kommandon från fjärkontrollen.
⑤ Telefonindikator Används inte i nulägel.
Postindikator Används inte i nuläget.
10 Smart Card-slot Att sätta i ditt smartcard. SmartCards såljs av tjänsteleverantörer och sårskilda distributörer, inte av SAMSUNG.

Anmärkning: Sätt i ditt smartcard med chipet nedåt.

Bakpanel

① SAT IN Ansluter till en satellitantenn.

② LINE TELEPHONE Används inte i nuläget.

Ansluter till en optisk ingång på din digitalförstärkare med hjälp av en

optisk kabel

3 AUDIO OUT(L, R) Ansluter till ljudingångar på ditt ljud-’hi-fi-system med hjälp av

RCA-ljudkablar

⑤ TV SCART Ansluter till TV:n med hjälp av SCART-kabel.

Ansluter till videobandspelaren eller annan utrustning med hjälp av en SCART-kabel.

① ELNÄT Här ansluts sladden för växelström.

SWE-5

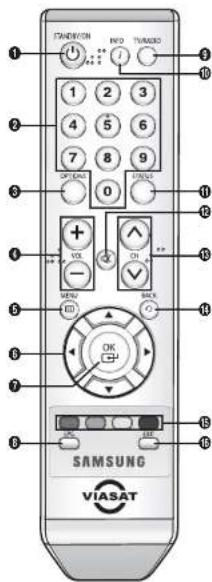

Fjärrkontroll

1 STANDBY/ON(○)

Slår på och av mollagaren (standby).

② SIFFROR (0-9)

Används för inmatning av numeriska värden och direktval av kanal genom inmatning av respektive nummer. Används också vid inmatning av text.

③ OPTIONS

Ändrar jud- eller underlexsprak (om tillgångligt).

VOL+/-

Ökar och minskar volymen.

5 MENU(□□)

Öppnar och avslutar menyn.

⑥ RIKTNINGSknappar

Förllyttar markeringen för att välja alternativ i menyn.

7 OK(□)

Matar in data eller bekräftar ett menyval.

⑧ EPG

Används inte i nulåget.

SWE-6

TV/RADIO

Växlar mellan TV och Radio-läge.

10 INFO(i)

Visar kanal- och programinformation. Om denna knapp trycks ned igen, visas den utökade programinformationen.

STATUS

Visar signalkvaliteten.

12 (TYST)

Växlar mellan normalt och tystat ljud.

⑬ CH ∧ ∨

Väljer kanal (program).

⑩ BACK(○)

Går tillbaka till föregående meny.

⑬ Färgknappar (RÖD, GRÖN, GUL, BLÄ)

Knappamas funktion beror på vilken interaktiv applikation som är aktiverad.

Funktion vid normal TV-møttagning:

ROD: Används vid aktivering av TV:ns externa ingång, vid

registrenng av favonikanaler och andring av mottagarnummer.

GRON: Visar favoritistan.

GUL: Blöddrar genom kanallistan.

16 EXIT

Avslutar aktuell meny.

Startinstallation

När du slår på din mottagare för första gången efter inköp, kommer installationsguiden att starta automatiskt.

Guiden kommer att visa följande skärmbilder:
- Med universal-LNB: Val av land > Val av LNB-typ > Val av installationsläge > Signalkvalitet > VIASAT-sökning
- Med SatCR-LNB: Val av land > Val av LNB-typ > Numrering av mottagaren > Val av installationsläge > Signalkvalitet > VIASAT-sökning

När du startar mottagaren för första gången, måste du välja del land som du bor i.

Välj ditt land och tryck på OK(☐-) - knappen.

Anmärkning : Valet av land anger vilket språk som ska användas i alla menyer, undertexter och ljudspår.

2. Välkomstskärmbild (val av LNB-typ)

Efter valet av land har gjorts, kommer välkomstskämbilden att inleda med att visa menyn för val av LNB-typ (Universal LNB eller SatCR-LNB). Tryck på OK(☐) -knappen efter att valet har gjorts.

Om SatCR (Satellite Channel Routing) – LNB är vald, kommer skärmbiden för nummerallokering för mottagaren att visas. Tryck på OK(∅)-knappen ör att fortsätta.

Anmärkning : Om du installerar flera mottagare i ditt hem så får inte samma nummer tilldelas mer än en mottagare.

3. Val av installationsläge

Välj automatiskt eller manuellt läge, och tryck på OK(∅)khappen för att fortsätta.

Om Automatisk läge är valt, kommer skärmbilden för kontroll av signalkvalitet att visas. För att forisätta, tryck på OK(☐) -knappen.

Om Manuell läge är valt, måste du själv ställa in konfigurationen för anlennen och andra värden som hör ihop med manuell sökning.

-7

Grundfunktioner

4. VIASAT-sökning

Tryck på OK(☐')-knappen för att utföra sökningen. VIASAT-sökningen börjar.

När sökningen slutförs, kommer resultatet av sökningen att visas, som bilden visar.

Om du trycker på OK(☐')-knappen, kommer den första TV-kanalen bland de sparade att ställas in på skärmen.

1. Kanalbyte

Använd CH ∧∨ knapparna för att byta kanal, eller mata in kanalnumret direkt.

2. Bläddra igenom kanallistan.

För att visa TV-kanallistan, tryck på MENU(III)-knappen och välj TV-kanaler. Eller tryck på den GULA knappen för att direkt visa kanallistan när TV:n är aktiv.

För att visa detaljerad information, tryck på INFO( i )-knappen. Du kan också se informationen för aktuell kanal genom att trycka på INFO( i )-knappen medan du tittar på ett program.

• Kapalnummer & - namn
  • Händelsenamn & kortlång beskrivning
• Start-/sluttid
  • Bargraph för förfluten tid
• Ikoner för undertexter och ljudspår
• Aktuell tid

För att visa Radiokanallistan, tryck på MENU(☐) -knappen och välj Radio-kanaler.

Anmärkning : För att ändra kanallistan mellan TV och radio, använd TV/RADIO-knappen.

SWE-8

3. Hantering av favoritkanalerna

För att visa din nuvarande favoritkanallista, tryck på den GRÖNA knappen. När det finns flera kanallistor, kan du bläddra genom favoritkanalistoma med hjälp av den GRÖNA knappen. För att ställa in favoritkanal, se "Inställning av favoritkanaler" på sidan 10.

4. Hindra barn från att titta

Om du vill förhindra att barn ser barnförbjudna program, ange nivå för ålderslås i Föräkdramenyn. Tillgängliga åldersnivåer är 7+, 11+, 15+, och 18+. För ytterligare information, se "Kortinställningar" på denna sida.

5. Byte av språk för ljudspår/undertext

Tryck på OPTIONS-knappen för att tillfälligt byta språk för ljud eller undertext för bara aktuell kanal. Använd ◄▶ knapparna för att välja ljud eller undertext. Använd ▲▼ knapparna för att växla till önskat språk.

6. Volymkontroll

För att justera volymnivån, använd knapparna VOL +/-. Når du behöver inaktivera ljudet, tryck på (TYST)-knappen. För att aktivera ljudet igen, tryck på (TYST)-knappen igen eller tryck på knapparna VOL +/-

7. Till MENU

Tryck på MENU(☐☐) - knappen för att kontrollera eller modifiera inställningarna på On-screen-menyn.

8. ITV-tjänster

När du tittar på en kanal där en interaktiv TV-ström sänds, kommer dekodem automatiskt aktivera den interaktiva applikationen. Om det inte finns någon videoström, kommer en stillastående bakgrund att visas.

Inställning

Tryck på MENU(III)-knappen och välj Inställningar för att kontrollera och modifiera menyrelaterade inställningar.

1. Kortinställningar

För att gå in i menyn Kontrollinställningar, ange först PIN-kod.

Anmärkning : Den fabriksinställda standard-PIN-koden är "0000."

Efter bekräftande med OK-knappen öppnas menyn för Kortinställningar. Menyn för Kortinställningar består av tre undermenyer: Förädra-kontroll, Ändra PIN-kod och Auktorisationer.

I undermenyn Föräkdra-kontroll, ange värden för ålderslåsnivå (Av, 7+, 11+, 15+, 18+) och köpgråns (På, av). Om köpgrånsen är satt till 'På', såts en gråns för vilka belopp som kan spenderas för beta-TV (pay-per-view) som bilden visar.

SWE-9

För att ändra din PIN-kod, ange en ny PIN-kod och mata in den igen för att bekräfta.

Det finns många olika prenumerationsalternativ. Olika tjänster (Film, sport etc.) har olika prisnivåer. Auktorisations-fönstret listar de produkter som ditt abonnemang innehåller.

2. Användarinställningar

Ange språk för meny, ljud och undertext med hjälp av denna undermeny. För varje värde kan du välja ett av de medföljande språken.

3. TV-inställningar

För att ange skäminställningar på TV:n. ändra värden för skärmm format, videosignaltyp och ljudkompressionstyp. De tillgängliga TV-skärmsformatien är 4:3, 16:9 och 4:3 letterbox. De videosignaltyper som det finns stöd för är RGB (Röd, grön, blå videosignal) och CVBS (Composite Video Broadcast Signal). De ljudkompressionstyper som är tillgängliga är MPEG (Moving Picture Expert Group) och AC3 (Audio Compression 3).

Anmärkning: 1. AC3 kan spelas när Dolby dekoder-försedd ulrustning är ansluten genom SPDIF.

1. 4:3 letterbox används för att visa ett16:9-förhållande på en 4:3-format TV. Den krymps till 16:9-format utan bildförvanskning, så att över- och underdelarna av bilden är tomma.

4. Inställning av favoritkanaler

För att definiera dina favoritkanaler, ställ in dina favoritkanaler en favoritkanallista.

När du väljer en favoritista, visas fönstret för inställning av favoritkanaler. För att lägga till en kanal i valid favoritlista, tryck på RÖD knapp. Efter att alla inställningar har gjorts, tryck på OK(☐)-knappen.

SWE-10

5. Antenninställningar

Ändring av signalrelaterade inställningar med Universal-LNB eller SalCR-LNB, som visas i följande bild.

5.1. Antennkonfiguration

Ange värden för antal LNB, LNB-index och satellitnamn. För att spara inställningarna, tryck på OK(∅)khappen. Enligt antalet LNB kan LNB-index beräknas, och därefter måste motsvarande satellit tilldelas.

5.2. Numrering av mottagaren

Denna undermeny finns endast för SatCR-LNB. Du kan modifiera frekvensen för ett mottagamummer genom all trycka på RÖD knapp medan mottagamumret ändras med hjälp av ◀ Knapparna.

5.3. Signalkvalitet

Efter att konfigurationen av antennen har genomförts, visas skämbilden för signalkvalitet. Du kan kontrollera att din mottagare tar emot signaler från väd satellit. Skämbilden visar signalstyrkan och signalkvaliteten tillsammans. Dina mottagare måste ta emot signalstyrka och signalkvalitet på minst 50% för att lyckas hittas kanaler.

5.4. Automatisk sökning för VIASAT

När satelliten har salts till Sinus, tryck på OK(☐-)knappen. VIASAT söker automatiskt efter kanalema. När sökningen har slutförs, kommer resultatet från sökningen att visa hur många TV- och radiokanaler som din mottagare har hittat.

5.5. Manuell sökning

Om du vill göra en specifik installation, ange värdena för föllande faktorer.

- Satellit: Välj satellit med hjälp av knapparna. Sinus, LMI, Astra, HotBird, och Thor är tillgångliga i universal-LNB. Mon SalCR + LNB ovar andarst Thor och Sirius.

• Frekvens (MHz): Mata in frekvensen för önskad transponder med de NUMERISKA knapparna.
• Symbolhastighet (kSym/s: Ange korrekt symbolhastighet med de NUMERISKA knappama
• Polarisation: Välj Vertikal eller Horisontell efter transpondems polaritet.
• FEC: Välj korrekt FEC (1/2, 2/3, 3/4, 5/6 or 7/8) after vald transponder.

SWE-11

5.6. Kanalsökning övrigt

Den söker igenom en lista av fördefinlerade transpondrar för vald satellt. Tryck på OK(∅)knappen för att börja sökningen När sökningen har slutförts, kommer resultatet från sökningen alt visa hur många TV- och radiokanaler som din mottagare har hittat.

6. Mottagarinformation

Fönstrel för dekoderinformation visar detaljerad information för den inbyggda dekodem.

7. Återställning av fabriksinställningar

Du kan återställa fabriksinställningarna genom menyn Återställ fabriksinställningar. Tryck på OK(☐)-knappen för att bekräfta.

Felsökning

Problem Möjliga orsaker Lösningar
Ingen visning på frontpanelen;Ingen strömlörsörjning	Strömsladden är inte korrekt inkopplad	Koppla in strömsladden på korrekt sätt
Skärmen visar inga bilder Mottagaren är i standbyläge: SCART är inte ordentigt ansluten till videoutgängen på TV:n; Inkorrekt kanal- eller videoutgång är vald	Sätt din mollagare till "På"; Kontrollera och korrigera anslutningen; Kontrollera och korrigera kanal- och videoutgängen
Ingel ljud Ljudsladden är inte korrekt ansluten; Volymnivån = 0; (TYST)-knappen är intryckt	Kontrollera och korrigera anslutningen ∅ka volymen på TV:n Tryck på (TYST)-knappen
Fjärrkontrollen fungerar inte Batteriema är slut eller felmonterade	Peka med fjärkontrollen mot mottagaren; Byt batteriema eller sätt i på korrekt sätt
Dålig bild Signalstyrkan är för svog Kontrollera signalstyrkan i	Info-menyn: Korrigera antennens riktning

ATT KASSERA

Apparaten, förpackningsmaterialet (dvs Styrofoam) och batteriema får aldrig kasseras med hushällsavfallet.

Var god ta del av det regelverk som gäller för ditt omvåde, och kassera restmaterialet i enlighet med regelverkel på separata pialser för avfallshantering.

Specifikationer

Strömförsörjning

Typ: SMPS (switchade nätaggregat)

Inspanning: AC 110-230V\~, 50/60Hz

Strömförbrukning:

MAX.

25W

Fysisk specification

Storlek: 270mm x 200mm x 40mm

Vikt (netto): 1.05Kg

Videodekoder

Transportström: MPEG2 ISO/IEC 13818

Audiodekoder

Audioavkodning: MPEG1 Layer II

Ingångs-/utgångsgränssnitt

TV-Scart: Komposit Video In/ut, RGB-ut, Audio V/H In/ut

Videobandspelare-Scart: Komposit Video Inuit, RGB-in, Audio V/H Inuit

RCA 2p(W/R): Ljud V/H ut

Digitaljud:

Fiberoptik

Modem:

2400bps,

Anmärkning: Utformning och specifikationer är föremål för förändring utan förvaming.

RJ11

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter)

Denna markering på produkten och i manualen anger all den inte bör sorteras tillsammans med annat hushållsavfall när dess livstid är över.

Till förebygande av skada på miljö och häsa bör produkten hanteras separat för ändamalsanlig åtarvinning av dass beständsolor. Hushalisvanändare bör kontakta den återförsäljare som sätt produkten eller sin kommun för vidare information om var och hur produkten kan åtarvinnas på ett miljösäkart sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten bör inte hanteras tillsammans med annat kommersiellt avfall.

SWE-13
