BRUKSANVISNING DTB-B260X SAMSUNG

Den här mottagaren för digital kabel-TV har tillverkats för att uppfylla internationella säkerhelskrav. Läs de rekommenderade säkerhetsanvisningarna som följer noggrant.

NÄTSPÄNNING: AC 100-240V-, 50/60Hz

ÖVERBELASTNING: Överbelasta inte vägguttag, nätsladdar eller adaptrar, eftersom detta kan leda till brandrisk eller elektriska stötar.

VÄTSKA: Se till att inga vätskor kommer i kontakt med mottagaren.

RENGÖRING: Koppla ur mottagaren från vägguttaget före rengöring. Använd en lätt fuklad trasa (endast vatten, ej lösningsmedel) för att rengöra utsidan.

VENTILATION: Blockera inte ventilationshålen på mottagaren. Se till att det inte finns något som täcker över mottagaren. Förvara aldrig mottagaren i direkt solljus eller nära ett värmeaggregat, t.ex. att element. Förvara aldrig övrig elektronisk utrustning ovarpå mottagaren. Placera mottagaren minst 30 mm från väggen.

TILLBEHÖR: Använd inga tillbehör som inte rekommenderas av tillverkaren, eftersom detta kan leda till olyckrisk eller skada på produkten.

ANSLUTNING TILL MOTTAGARE AV KABEL-TV OCH TV:

Anslut alla komponenter innan du ansluter några strömsladdar till vägguttaget. Stäng alltid av mottagaren, TV och övrig utrustning innan du ansluter eller kopplar från några kablar.

UNDERHÅLL: Försök inte att utföra service på produkten själv.

Om du gör det gäller inte garantin.

Överlåt allt underhåll till en kvalificerad servicetekniker.

BELYSNING: Om mottagaren är installerad på en plats där åska och blixl ofta förekommer måste det finnas skyddsanordningar för huvudanslutningen. Vid storm är det även nödvändigt att följa den enskilde tillverkarens anvisningar om skydd av annan utrustning, såsom tv, stereo etc, som är ansluten till set top-boxen.

JORDNING: Signalkabeln MÅSTE VARA JORDAD.

Systemet för jordning måste uppfylla kraven enligt SABS 061.

Ölseri Kasta använda batterier på särskilt anvisade platser för att skydola miljön

SÄKERHETSANVISNINGAR

WARNING!

1. Följ dessa anvisningar för att inte skada strömsladden eller kontakten.

2. Gör inga modifieringar av strömsladden och koppla inte in den på ett avvikande sätt.

3. Böj och vrid inte strömsladden för mycket.
4. Se till att du håller i kontakten när du kopplar från strömsladden från strömkällan.

5. Separera varma enheter från strömsladden i så stor utsträckning som möjligt för att förhindra att skyddel smälter.

6. Om du inte följer anvisningarna kan det resultera i elektriska stötar.

7. Öpona inte huvudenheten.

8. Stoppa inte in metallföremål eller antändliga föremål i produkten.
9. Ta inte i kontakten med våta händer.
10. Dra ur strömsladden ur väggkontakten vid åskväder.
11. Täck inte över mottagarens ventilationshäl med föremål såsom tidningar, kläder etc.

12. Placera inte mottagaren ovanpå hushållsapparater som ulsöndrar värme.

13. Använd inte produkten när den är ur funktion. Om du fortsätter använda produkten trots att den är behäftad med fel kan det leda till allvarlig produktskada.

Var noggrann med att kontakta din lokala produktåterförsäljare om produkten går sönder.

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter)

Denna markering på produkten och i manualen anger att

den inte bör sorteras tillsammans med annat hushållsavfall

när dess livslid är över. Till förebyggandle av skada på miljö

och halsa bör produkten hanteras separat för andamalsenlig av dels bestindelsar.

Hushällsamvändare bör kontakta den återförsäljare som sält produkten

eller sin kunnun för vidare information um var och har produkten kan Havinnas på om miljöllser fött

atervinhas pa et. minjosakert satt.

Foretagsanvandare bor kontakta leverantoren samt verifiera angivna

villkur i küpekontraktet. Produkten bör inte hanteras tillsammans med annat kommensiellt avfall.

INNEHÅLL

Allmänna egenskaper 5

Ansluta din mottagare....6

Beskrivning 8

Frontpanel 8

Bakpanel....9 Fjärkontroll....10

Basfunktioner 12

Hantera mottagaren 17

Komma igang 17

Huvudmeny 17

1. Installation 18 1.1 Kanalsökning 18 1.2 Återställ till fabriksinställningar 18

2. Kanalorganisation 19 2.1 Ta bort alla kanaler 19 2.2 Lägg till och ta bort favoritkanaler 20 2.3 Flytta favoritkanaler 20

3. Föräldralås 21 3.1 Ställ in kanallås 21 3.2 Ändra mottagarens PIN-kod 22

4. Systeminstallation 23 4.1 Språkval 23 4.2 OSD-inställning 24 4.3 Medieinställningar 25 4.4 Tid & timerinställning 26 4.5 Systeminformation 27 4.6 Uppgradera programvara 27

5. Inbyggd Conax 27

Felsökning 28 Avfallshantering 28 Tekniska specifikationer 29

ALLMÄNNA EGENSKAPER

1. ANVÄNDARAVSNITT

400 PROGRAMMERBARA KANALER
AVANCERAD ELEKTRONISK PROGRAMGUIDE
FLERA SPRÅK STÖDS FÖR TEXTREMSOR OCH TEXT TV
INFRARÖD FJÄRRKONTROLL MED FULL FUNKTION
KANALSORTERING (PROGRAMMERBAR)
LÄGENERGIFÖRBRUKNING
▶ AUTOUPPDATERAD EPG (Elektronisk Program Guide)

2. TUNERAVSNITT

VHF. UHF BAND 50-870 MHz
MAX 7 Maps SYMBOLHASTGHET
16-256 QAM Modulationsformat
LOOPOUT FÖR ANALOG MOTTAGARE

3. VIDEOAVSNITT

DVB-C-KOMPATIBEL
MPEG-2 VIDEO
1-15 Mb/s DATASTRÖM
STÖDER BILDFORMAT 4:3 (NORMAL) OCH 16:9 (WIDESCREEN)

4. LJUDAVSNITT

MPEG 1 AUDIO LAGER I & II
MONO, DUAL, STEREO OCH JOINT STEREO AUDIO MODE
- SAMPLINGSFREKVENSER 32, 44.1 OCH 48 KHz
VOLYMKONTROLL OCH FUNKTION FÖR TYST LÄGE VIA
FJÄRRKONTROLLEN
SPDIF DIGITAL LJUDUTGÅNG

ANSLUTA DIN MOTTAGARE

1. MOTTAGARENS PLACERING

Mottagaren bör placeras på ett ställe där det räder god ventilation.

Ställ den inte i ett tillslutet skåp, utan normalt luftflöde, eftersom det kan leda till överhetning.

Enheten bör placeras där den inte utsätts för direkt solljus, fukt eller påfrestningar genom ovarsam hantering.

Unovik att ställa andra elektroniska komponenter ovanpä mottagaren.

2. KOPPLA IHOP MOTTAGAREN MED KABELSYSTEMET

När du har installerat ditt kabelsystem, ansluter du koaxialkabeln till anslutningen "KABEL IN" (CABLE IN) på baksidan av mottagaren. Alla kabelanslutningar bör dras åt för hand och du bör idrig använda skruvnyoklar för att dra åt dem. Kabeln skell vara en koaxialkabel med en impedans på 75 ohm.

3. ANSLUTA MOTTAGAREN TILL TV

Använd en Scart-kabel om du vill ansluta mottagaren till din TV.

Om du ansluter TV:n med en SCART-kabel ansluter du SCART-kontakten som är märkt AV1(TV) till motsvarande SCART-port på TV:n.

4. ANSLUTA VIDEO

För att du ska kunna ansluta till en video har mottagaren-enheten utrustats med en SCART på baksldan som är märkt "AV2(EXT)".

Videon kan anslutas till mottagaren via ett SCART-uttag.

5. SÄTTA I SMARTCARD FÖR CONAX-TJÄNSTER

För att kunna visa kodade tjänster behöver du ett giltigt Smartcard. På den här mottagaren är Conax inbyggel för att visa Conax-program.

Gösi För in smartkortet med den guldfärgade remsan nedåt.

ANSLUTA DIN MOTTAGARE

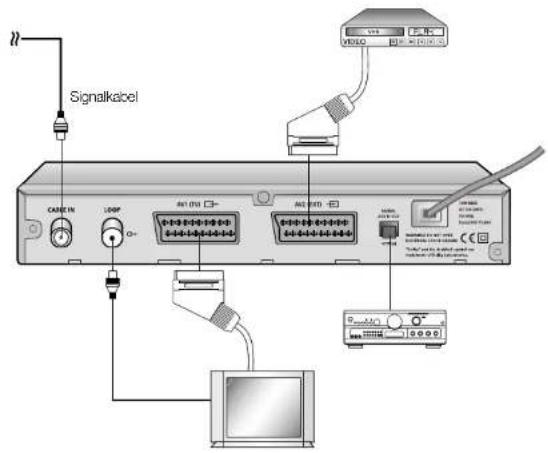

Bild över anslutning

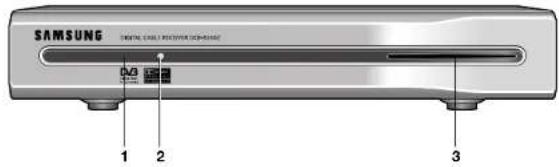

BESKRIVNING

1. Infraröd sensor Den här är till för att ta emot IR-kommandon från fjärrkontrollen.

2. LYSDIOD När lysdioden lyser rött är enheten i viloläge. När lysdioden lyser grönt är den i arbetsläge.

3. Plats för smartkort 1 fack för Conax Smartcard.

Göss Smartkort distribueras endast av tjänsteleverantörer och speciella återförsäljare, inte av SAMSUNG.

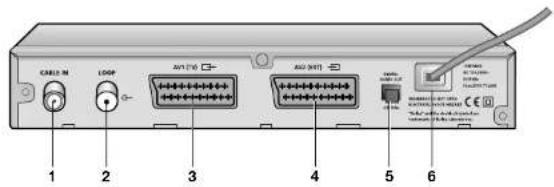

BakpanelFrontpanel

1. CABLE IN Med den här porten ansluts koaxialkabeln från ditt kabelsystem.
2. LOOP För all möjliggöra anslutning av en analog mottagare, är mottagaren utrustad med den här 'LOOP' porten.
3. AV1 (TV) Anvends för att ansluta till TV:n.
4. AV2 (EXT) Används för att ansluta till videon.
5. DIGITAL AUDIO OUT Utgång för anslutning till en digital förstärkare.
6. AC MAINS Hår ansluter du nätslacken. Inspänningsintervallet är 100V till 240V, 50Hz/60Hz.

Obel: Kontrollera att batteriemas polar (+/-) är vända åt rätt håll när ou sätter i dem.

BESKRIVNING BESKRIVNING

......

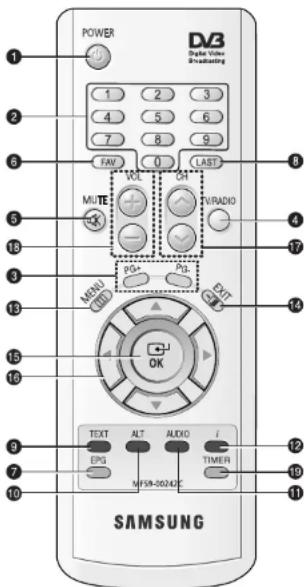

Fjärrkontroll

1. POWER

Används för att växla mellan lägena ON/STANDBY .

2. 0-9 SIFFERTANGENTER

Dessa används för att ange numeriska värden och för att välja kanal direkt genom att ange nummer.

3. PG+/PG-

Dessa används för att bläddra upp eller ner genom sidorna på menyn och I listan för TV/Radio.

4. TV/RADIO

Med den här knappen växlar du mellan TV- och radiokanaler.

5. MUTE

Den här knappen används för att växla mellan tyst och normalt läge.

6. FAV

Använd den här knappen för att växla mellan favoritlistor.

7. EPG (Elektronisk programguide)

EPG-tangenten visar guiden för TV/Radio-program.

8. LAST

Den här knappen tar dig till den kanal du senast tittade på.

9. TEXT(GRÖN)

Med denna tangent väljer du alternativ för textning och text-tv. Den här knappen fungurar på samma sätt som den GRÖNA (GREEN) knappen på menyn. Om du trycker en gång - visas textremsans flagga. Med tangenterna ▲ / ▼ kan du välja vilket språk du vill använda. Om du trycker på den två gånger - visas OSD-flaggan. Med tangenterna ▲ / ▼ kan du välja vilket språk du vill använda. Text tv kan visas på TV-skärmen utan att du behöver manövrera TV:n. Denna typen av text-tv kan visas på TV-apparater som inte stöder text-tv.

10. ALT (GUL) Den här knappen är till för att välja ljudspår från listan för den aktuella

tjänsten.

Knappen fungerar på samma sätt som den GULA knappen på menyn.

Tryck på den två gånger tills ljudspåret visas.

Tryck på den två gånger tills bildspåret visas.

Ljud- och bildspår tillhandahålls inte för varje kanal och beror på de villkor operatören befinner sig i.

Den här knappen visar hjälpmeddelandet i undermenyn.

11. AUDIO (BLÅ)

Den här knappen är till för att ändra ljudet för vänster, höger eller för båda

kanalerna.

Knappen fungerar på samma sätt som den BLÅ knappen på menyn.

12. i (INFORMATION) Med den här knappen visar du rutan med programinformation på skärmen.

(RÖD) Knappen fungerar på samma sätt som den RÖDA knappen på menyn.

Tryck på den en gång för att få översiktlig information om programmet.

Tryck på den två gånger för att få detaljerad information om kanalen i textrulan.

13. MENU Med den här knappen öppnar du menyn eller ätergår till föregående meny.

1. EXIT Med den här knappen stänger du menyn eller återgår till föregående meny eller så går du ur rubriker.

15. OK Med den här knappen anger du och bekräftar data till mottagaren i

menysystemet. Med den här knappen väljer du alternativet. Tryck på den när du tittar på TV så visas en lista över kanalema.

De här knapparna är till för att flytta det upplysta fältet för att markera olika val i menyn. Med de här knapparna ändrar du kanal. Med de här knapparna ökar eller minskar du volymen.

17. CH /CH Mes de här knappama ändrar du kanal.

1. VOL+/VOL- Med de här knapparna ökar eller minskar du volymen.

19. TIMER Med den här knappen reserverar du olika program för tidsinställning i EPG.

Om ett program är inställt via timer stängs det av eller sätts på automatiskt vid start-/sluttiden för programmet. Med den här knappen aktiverar/avaktiverar du tidsinställningen i EPG.

Efter att du har aktiverat EPG-skärmen genom att trycka på knappen 'EPG', kan du välja ett intressant program med knapparna ▲/▼ och ◄/►. Tryck sedan på knappen 'TIMER'. Om det här programmet är inställt via timer, visas ett Ⓐ i det högra hörnet på programnamnet. Även 'EPG' på 'Event Repetition' i 'Time & Timer Settings' visas. Om det inte finns någon EPG-information för kanalen kan inte TIMER-tangenten användas.

BASFUNKTIONER

1. Visningsskärm

Innan du kan visa tv-program måste du göra en installation.

Du kommer därför först bara att se menybilder.

Efter att du har lagt in tv-kanaler kommer du att se följande bild(rubrik) varje gång du växlar kanal:

- Tryck på den RÖDA (i) knappen i visningsläge.

- Välj kanal genom att trycka på SIFFERTANGENTERNA 0\~9 eller CH ^/∨ och välj sedan

TV/RADIO för att växla till TV- eller radickanal.

Du kommer även att se den här bilden varje gång du växlar kanal.

När du trycker på knappen TV/RADIO på fjärkontrollen växlar du mellan TV och Radio.

- Tryck på den RÖDA (i) knappen två gånger när du tittar på ett program.

Först kommer du att se rubriken som beskrivs ovan.

Efter att den RÖDA (i) knappen trycks in för andra gången kan detaljerad information (om sådan finns) för det aktuella programmet visas på en annan rubrik. Om informationen tar upp mer än en sida kan du använda PG+/PG- för att bläddra upp och ner bland sidorna.

Den här tjänsten är beroende av tjänsteleverantören.

2. Volymkontroll

Så här justerar du volymen:

• Tryck på knappama ◀/► eller VOL +/- för att justera volymnivån.
• Tryck på knappen MUTE för att försätta enheten i tyst läge.
• Tryck på knappen MUTE igen, eller på knapparna ◀/► för att upphäva det tysta läget.

BASFUNKTIONER

3. Välj ljudspår

• Tryck på den GULA (ALT)-knappen för att visa listan över ljudspår.
• Tryck på knappen ▲ / ▼ och OK för att välja en.

4. Välj bildspår

• Tryck på den GULA (ALT)-knappen två gånger för att visa listan över bildspår.
• Tryck på knappen ▲ / ▼ och OK för att välja en.

5. Tjänstelista

• Tryck på knappen OK under tiden du tittar på ett program.
• Välj lista genom all trycka på knappen TV/RADIO eller FAV.

Ikonen ← bakom kanalnamnet symboliserar en kodad kanal och ikonen 🔒 bakom kanalnamnet symboliserar den lästa kanalen.

• Välj kanal genom att trycka på ▲ / ▼, PG+/PG-.
• Tryck på knappen OK för att se kanalen.

Den färgade knappen överensstämmer med följande tjänstelista.

• GRÖN (TEXT) knapp: Favoriter
• GUL (ALT) knapp: Alfabetisk
• BLÅ (AUDIO) knapp: Leverantör
• RÖD (i) knapp: Frekvens

......

......

BASFUNKTIONERBASFUNKTIONER

5.1 Favoriter

• Tryck på den GRÖNA (TEXT) knappen på fjärnkontrollen för att välja listan över favoriter.
• Tryck på den GRÖNA (TEXT) knappen för att växla mellan grupp och kanallista.
• Använd knapparna ▲ / ▼, PG+/PG- för att välja en favoritgrupp som du önskar.

5.2 Bokstavsordning

• Tryck på den GULA (ALT) knappen på fjärrkontrollen för att välja listan för bokstavsordning.
• Tryck på den GULA (ALT) knappen för att växla mellan grupp och kanallista.
• Använd knapparna ▲ / ▼, PG+/PG- för att välja en grupp som du önskar.

5.3 Leverantör

• Tryck på den BLÅ (AUDIO) knappen på fjarrkontrollen för att välja listan över leverantörer.
• Tryck på den BLÄ (AUDIO) knappen för att växla mellan gruppo och kanallista.
• Använd knapparna ▲ / ▼, PG+/PG- för att välja en leverantörsgrupp som du önskar.

5.4 Frekvens

• Tryck på den RÖDA (i) knappen på fjärrkontrollen för att välja Irekvenslistan.
• Tryck på den RÖDA (i) knappen för att växla mellan grupp och kanallista.
• Använd knapparna ▲ / ▼, PG+/PG- för att välja en frekvensgrupp som du önskar.

6. Programinformation

Elektronisk programguide

Den elektroniska programguiden tillhandahåller en lista över de olika kanalerna.

Ödef 1. Den här tjänsten är beroende av tjänsteleverantören. 2. Efter att mottagaren har avkänt GMT-tid via signalen (tar några sekunder) kan korrekt EPG information visas.

• Tryck på knappen EPG under tiden du tittar på ett program. Den här funktionen visas på skämen endast via tid.
• GRÖN (TEXT) knapp : Med den gröna knappen går du tillbaka till föregående datum.
  ● GUL (ALT) knapp : Med den gula knappen går du till nästa datum.
• BLÅ (AUDIO) knapp används för att gå upp en sida om det finns mer information än på en sida.
• RÖD (i) knapp kan användas för att gå en sida ner om det finns mer information än på en sida. Tidsintervall kan justeras genom att trycka på knapper enligt EPG-skärmen:

knapp 1: 1 timme och 30 minuter knapp 2: 30 minuter knapp 3: 15 minuter Med knappen TV/RADIO eller FAV kan du blädcira bland de olika programlistorna.

• Välj kanal genom att trycka på knapparna ▲ / ▼, PG+/PG- och tryck på OK för att se kanalen. Du kan återgå till den aktuella sekvensen genom att trycka på knappen LAST vid rörliga scener på kanalen.
• När knappen TIMER på fjänkontrolen är intryckt på EPG-skämen och om den aktusilla kanalen innehåller en sekvens ställs timem in omedelbart och tidsinställningen anges på EPG-skämen. Ett program som har stälts in på det här sättet anges via inställningen i feltet för Tid och timer.

7. Textremsor

När det aktuella programmet som sänds innehåller textremsor trycker du på den GRÖNA (TEXT) knappen för all se den aktuella undertextningen i språklistan. Om det finns textremsor för det aktuella programmet visas □ i rubriken efter att du har växlat program (kanial) eller när du har tryckt på den RÖDA (i) knappen.

Så här ändrar du språk för textremsan:

• Tryck på den GRÖNA (TEXT) knappen för att visa listan över olika språk.
• Använd knapparna ▲ / ▼för att välja ett språk för textremsan som du önskar.
• Tryok på knappen OK så vises det språk du vill ha för textremsan. Menyskämen skapas för att säkertställa användarvänlig hantering av mottagaren.

BASFUNKTIONER

8. Text-tv

När det aktuella programmet som sänds erbjuder text-tv trycker du på den GRÖNA (TEXT) knappen två gånger för att se text-tv-listan.

Sä här ändrar du texten på text-tv:

• Använd knappama ▲ / ▼ för att välja text du vill ha som text-TV.
• Tryck på knappen OK så visas den typ av text-TV du vill ha.

9. Text-tv VBI

En tv-apparat som stöder text-tv skall användas. Systemet skall användas med textremsefunktionen avstängo.

10. Ljusläge

Du kan välja ett läge åt vänster, höger eller stereo genom att använda den BLÅ (AUDIO) knappen.

Sä här ändrar du ljudläget:

• Tryck på den BLÅ (AUDIO) knappen för att välja vänster, höger eller stereo.
• Tryck på knappen EXIT för att spara och gå ur menyn.

HANTERA MOTTAGAREN

Komma igång

Innen du kan visa tv- eller radioprogram måste du göra en installation. Därför visas först moddelandet "installation" när du kopplar in systemet för första gången. Den enkla installationen ger dig möjligheten att välja språk. Menyn visas med det språk du har valt.

• Väll språk genom att trycka på tangenten ◀/▶. Det valda språket visas över hela menyn.
• När du är nöjd med inställningarna bekräftar du genom att trycka på knapparna ▲ / ▼ och sedan på knappen OK. Meddelandet "Installation procedure in progress. Please wait..." visas på skärmen.

Huvudmeny

Så här gör du när ou har installerat ditt kabelsystem och mottagaren med rätt anslutningar.

• Koppla in ström och slå på mottagaren.
• Tryck på knappen MENU för att visa huvudmenyn.

Följande skärmfönster visas:

Ämnen på undermenyema visas från 1 till 5. Du behöver en pin-kod för att komma till undermenyema 1, 2 och 3.

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●●

●●●●●●●●●●●●●●

1. Installation

Den här menyn består av två undermenyer:

Skanna och återställ till fabriksinställningar.

- Välj "Installation" I huvudmenylåget för att välja undermeny.

- Ange PIN-kod.

Om du inte har angett din egen PIN-kod används PIN-koden 0000, eftersom den är förinställd.

1.1 Kanalsökning

För att finjustera nya kanaler och svaga signaler har mottagaren utrustats med "Kanalsökning" där kanaldata kan anges av användaren. När du har valt "Kanalsökning" från menyn Installation visas följande skäm:

• Ange frekvensen för stationen som du vill hitta.
• Ange symbolhastigheten för stationen som du vill hitta.
• Ange modulationen för den station som du vill hitta. Du kan välja värdena 16, 32, 64, 128, 256 QAM, eller Automatisk.
• Ange nätverks-id för stationen som du vill hitta. Fråga din kabelleverantör.
• När du har valt alternativ trycker du på OK för att påbörja sökningen.

1.2 Återställ till fabriksinställningar

Den här funktionen är till för att återställa värden till fabriksinställningar om användaren har fått problem vid ändring av värden för kanalinformation eller andra typer av fel. Om du trycker på knappen OK i rutan återställs mottagaren till fabriksstandard automatiskt.

Cisi Dina tidigare inställningar tas bort!

2. Kanalorganisation

Menyn "Kanalorganisation" har tre funktioner: för att ta bort stationer och kanaler eller för att skapa favoritkanaler eller fytta kanaler.

- Ange PIN-kod.

Om du inte har angett din egen PIN-kod används PIN-koden 0000, eftersom den är förinställd.

Tryck på knappen OK för att ta bort alla kanaler och tryck på MENU / EXIT för att gå ur fönstret.

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●●

2.2 Lägg till och ta bort favoritkanaler

Dessutom kan du registrera en kanal till flera olika favoritgrupper.

• Väll önskad Favorite Group (FAV1\~FAV9) med knappen FAV.
• Välj önskad kanal i listan med knapparna ▲ / ▼ eller PG+/PG-på tv- eller radiolistans fönster.
• Tryck på den RÖDA (i) knappen och registrera den valda kanalen i Favorite Group .
• Tryck sedan på OK för att bekräfta.

Du kan ändra TV- eller Radiclistan genom att trycka på knappen TV/RADIO och ändra favoritlistan genom att trycka på FAV.

• När du trycker på knappen TV/RADIO växlar du mellan TV och Radio.
• Tryck på knappen FAV för att välja en annan favoritlista.

Så här tar du bort kanaler från Favorite Group :

• Välj en kanallista du vill ta bort med knappama ▲ / ▼ eller PG+/PG-.
• Tryck på den RÖDA (i) knappen och ta bort den valda kanalen från favoritkanalerna.
• Tryok sedan på den GULA (ALT) knappen för att lå hjälp.

2.3 Flytta favoritkanaler

Du kan flytta favortkanalen dit du vill ha den.

• Välj listan för TV/RADIO med knapparna ◀/▶
• Fokusera TV/RADIO-kanalen med knapoarna ▲ /▼ eller PG+/PG-.
• Välj kanal genom att trycka på den RÖDA (i) knappen.
• Tryck på ▲ / ▼ eller PG+/PG- för att ändra läge för kanalen och tryck på OK för att bekräfta.
• Om du vill återställa kanalen till det initiala läget ska du inte trycka på OK utan på den BLÅ (AUDIO) knappen.
• Tryck sedan på den GULA (ALT) knappen för att få hjälp.

3. Föräldralås

Funktionen "Föräldralås" ställer in restriktioner för visning och förhindrar att någon obehörig kommer åt mottagaren via en PIN-kod på fyra sffror.

(Den labriksinställda PIN-koden är: 0000)

När du väljer den här menyn har du två alternativ: att ställa in låset för önskao kanal eller att ändra ditt PIN-värde.

- Ange PIN-kod.

Om du inte har angett din egen PIN-kod används PIN-koden 0000, eftersom den är förinställd.

3.1 Ställ in kanallås

• Välj TV/RADIO-kanalsfönstret med knapparna ◀/► eller TV/RADIO.
• Fininställ kanalen genom att trycka på ◀/► eller PG+/PG-.
• Välj kanallås genom att trycka på den RÖDA (i) knappen.
• Tryck sedan på OK för att bekräfta.

Kanalen läses. När du sedan vill titta på kanalen måste du ange en PIN-kod i fönstret.

Så här upphäver du barnlåset:

Efter att du har angett PIN-kod för att få åtkomst till en kanal med barnås fungerar den på alla andra kanaler som är spärrade på samma sätt.
Detta innebär att du kan få åtkornst till alla kanaler med barnås genom att ange en PIN-kod på valfri barnåst kanal.
- Tryck sedan på den GULA (ALT) knappen för att få hjälp.
- Tryck på den RÖDA (i) knappen för att avbryta läsningen.

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●●

●●●●●●●●●●●●●●

3.2 Ändra mottagarens PIN-kod

För att kunna ändra PIN-kod väljer du altemativet "Ändra mottagarens PIN-kod".

Du kommer då till följande meny:

Med det här alternativet måste du ange aktuell PIN-kod vid den första markören och önskad PIN-kod vid den andra. Ange koden en gång till för att bekräfta.

Glöm inte att PIN-koden ska innehålla 4 siffror.

FABRIKSINSTÄLLD PIN-KOD: 0000.

- Tryck sedan på den GULA (ALT) knappen för att få hjälp.

Öss? Kontakta din återförsäljare eller leverantör om du glömmer PIN-koden. När du har ändrat lösenord är det vikligt att du inte glömmer det och att du förvarar en minneslapp på ett säkert ställe.

Med det här alternativet kan du ändra de fabriksinställningar som finns enligt dina egna önskemål.

4.1 Språkval

Med alternativet "Spräkval" kan användaren välja önskat språk för OSD, ljudspår, text-tv, textremsor och EPG. Även om ett språk kan väljas för textromsan är det inte säkert att programmet stöder det.

• Det finns fem språk tillgängliga, för att användare från olika länder ska kunna välja enligt sina önskemål.
• Tryck på knapparna ◀/► för att välja språkmeny och tryck sedan på OK.
• Ljudspår, text-tv och textremsa varierar bercende på vilket språk du valt. Även EPG-språket ändras med valde inställningar.
• Tryck sedan på den GULA (ALT) knappen för att få hjälp.

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●●

●●●●●●●●●●●●●●

4.2 OSD-inställning

Du kan ställa in OSD-transparens, visningstid, färgschema och OSD-läge.

- Välj OSD Transparency level . Nivån för OSD-transparens varierar mellan 1 och 100 %. Inställningen görs med sifferknapparna ◄/► eller PG+/PG-.

◄/► : Inställningen sker i steg om 1 %.
PG+/PG- : Inställningen sker i steg om 10%.

Den här transparensen appliceras INTE för färgschema med alternativet "User Defined" .

- Ställ in visningstiden för informationsrutan som visas på skärmen. Tidsintervallet ligger mellan 0.5 och 60.0 sekunder. Inställningen görs med sifferknapparna ◀/► eller PG+/PG-.

◄/► : Inställningen sker i steg om 0.5 sek. PG+/PG- : Inställningen sker i steg om 1 sek.

- Tryck sedan på den GULA (ALT) knappen för att få hjälp.

- Ställa in Färgschema: Du kan ändra färg enligt dina önskemål. (exempelvis bakgrund, text, symbol, rader etc.)

Färgschema 1 : ändrar menyn till himmelsblått.

Färgschema 2 : ändrar menyn till grönt.

Färgschema 3 : ändrar menyn till mörkbrunt.

Användardefinierat : Ställer in färg enligt användarens önskemål. EPG-färger : Ställer in färg i EPG-møren.

Standard : Ändrer till det ursprungliga färgschemet.

Färgschema 1, 2 och 3 kan ändras senare genom att du uppgraderar programvaran.

Så här ställer du in Användardefinierat läge eller EPG-färgläge

• Tryok på den GRÖNA (TEXT) knappen. Det alternativ du vill ändra på visas.
• Flytta på alternativet du vill ändra genom att använda knappama ▲/▼.
• Du kan välja färg med knapparne ◀/▶.
• Tryck sedan på OK för att bekräfta.

För att se hjälpmeddelandet trycker du på den GULA (ALT) knappen.

Läge för OSD

- Placera markören över det läge du vill ha den och tryck på knappama ▲ / ▼ eller ◀ / ▶ tills skämen fyttar till den position där du vill ha den.

4.3 Medieinställningar

Du kan ange olika inställningar du villi ha för Medieinställningar. Placera markören i undermenyn och tryck sedan på OK.

• Tryck på knapparna ▲ / ▼ för att flytta till underalternativen och tryck på knapparna ◀ / ▶ för att välja alternativ.
• Tryck sedan på OK för att bekräfta.
• Tryck på knappen MENU/EXIT för att gå ur huvudmenyn.
  • TV system : endast PAL.
• Väj TV type enligt den TV du har: STANDARD 4:3 ratio eller WIDE SCREEN 16:9 ratio type .
• Välj aspect ratio conversion : Letter Box, Pan & Scan. Mixed eller Full.
• Välj Video Signal Type : Composite, Composite+RGB.
• Välj Dolby digital auto selection : På eller Av
• Val Subtitle automatic selection : Svar att höra, På eller Av
• Tryck sedan på den GULA (ALT) knappen för att få hjälp.

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●●

●●●●●●●●●●●●●●

4.4 Tid & timerinställning

1) Tid

• Placera markören över den här undermenyn.
• Tryck på knappama ◀ / ► för att växla mellan inställningslägena Auto och Manual Time Zone .
• Om du väljer det manuella läget trycker du på ◀/▶ för att ändra den lokala tiden i Time Zone .

GMT är standardtiden enligt Greenwichs sändningssignal. Den kan inte äncras.

2) Timer

15 timers stöds inklusive timers från EPG.

• Välj timernummer på 'Timer' med knapparna ◀/► från 1 till 15.
• Använd knappa - / ► för att välja en programserie du vill reservera. Daily , Every Sunday , Every Monday , Every Tuesday , Every Wednesday , Every Thursday , Every Friday , Every Saturday , Once . Om timem har stalls in från EPG-skärmen visas EPG på 'Event Repetition' .
• Tryck på de numeriska (0–9) knapparna för att ställa in den tid du önskar och tryck sedan på knapparna ▶/▶ för att välja en växlingstid du villi servera. Om den instålda tiden på "Switch-on Time" är samma som för "Switch-off Time" , aroctar timern i 24 timnar.
• Välj ett TV-program som ska ställas in som håndelse med knapparna. «/». När du trycker på knappen TV/RADIO växlar du mellan TV och Radio.
• Du kan även ställa in timers på Daily och Every Monday etc. Programserien har prioritet. Om du exempelvis ställer in timern på Once och Daily , så kommer 'Once' att skiva över 'Daily' den dagen. Om timern körs visas meddelandet 'Running' och ett timernummer på 'Timer',
• Tryck sedan på den GULA (ALT) knappen för att få hjälp.

4.5 Systeminformation

Om du behöver kontakta din tjänsteleveranör eller servicecentret kanske de frågar efter information som finns tillgänglig på menyn. Placera markören i undermenyn och tryck sedan på OK. Följande skärmlönster visas:

- Tryck sedan på den GULA (ALT) knappen för att få hjälp.

Du kan ladda ner och uppopradera systemets programvara för mottagaren via en specifik kanal som tilldelas av såndaren.

Din återförsäljare kan ge dig ytterligare information.

Om du väljer att ladda ner en ny programversion kommer alla tidigare inställningar, PIN-koder och favoritkanaler etc., att rensas. Nedladdningen kan ta en stund. Stäng inte av mottagaren vid nedladdningen.

- Tryck sedan på den GULA (ALT) knappen för att få hjälp.

5. Inbyggd Conax

När du satt i det kort du fått från Conax kan du se program från Conax.

FELSÖKNING

Problem	Möjlig	orsak	Åtgård
Lysdioden vaas inte på Nats frontoanelen inkoppladIngen strömilliförsel	sladden är inte riktigt Koppla in natsladsen
Inga bilcier syns på skärmen	Mottagaren är i villoläge; SCARTår inte ansluten korrekt till. Kontrolera och kortrigera anslutningen; videosutgång på tvn; kel kanal eller vidooulgång har valts för Kontrolera kanal och vidooulgång och tvn kortrigera (TV:ns bruksanvisning)		Ställ in mottagaren på "On"
Ingot lud Ljudkabeln är inte l	korrekt. Kontrolera anslutningen och kortrigera; ansluter; Volymnivå = 0; Öka volymer på tvn; Mute aktivera:		Tryck på knappen MUTE
Fjärkontrollen lungorar inte som den ska	Batteriorna är kanske slut ofor inte ordentligt isatts		Rikta fjärkontrollen mol mottagaren. Byt batterier eller satt i dem korrekt
Dålig bildkvalitet	Signalslyrkan för låg		Kontrolora signalstyrkan på monyn "Installation" och ändra justöringen av din signalkabel.
Felmedelsande på skärmen "Searching for signal"	Antennsladden är inte ansluten eller sitler låst; Idelaktig posikon för signalen:		Kontrolera anslutningen och kortrigera; Kontrolera riktningen och kortrigera, Kontrolera signsistyrikan i installationsmenyn
Felmedelsande på skärmen "Channel data does not exst."		Mottagaren är inte instalerad	Sök i installadionsamenyn
Felmedelancen på skärmen: "Kontrolera ditt smartcard": "Sätt i smartcard".	Smartcard: - inte rätt analuret: - inte anslutet:		(beroende på modell) Kontrolera smartcard. "Sätt i smartcard"
Felmedelsande på skärmen: "Ingen åkomst"	Ingen åtkomst till den när kanalen		Kontrolera att du soonnerar på kanalen. Om boxen vart avatángd under en längre period (standøy eller villoläge); ska du lüta boxen stå på on kanal och vänta på auktorisering i upp till 60 minuter.

Avfallshantering

Enheten, förpackningsmaterialet (exempelvis frigolit) och batterier får aldrig kastas tillsammans med hushållsavfallet.

Kontrollera vad som gäller i din kommun och gör dig av med allt enligt de regler som gäller.

TEKNISKA SPECIFIKATIONER

Strömtillförsel

Typ:	SMPS
Inspanning:	AC 100 - 240V~, 50/60 Hz
Säkring:	250 V/T1.6 AH
Energiförbrukning:	Max. 10W
Vlloläge:	7W

Tuner och Demodulator

Öbsej Specifikationerna på mottagaren kan ändras utan föregående meddelande.

TEKNISKA SPECIFICATIONER

ANTECKNINGAR

BASE-BAND AUDIO/VIDEO OUTPUT

VIDEO

Videctyp: PAL

Gränssnitt: 2 SCART (AV1, AV2)

Impedans:

75Ω

Utgångsnivå: 1Vp-p

AUDIO

Gränssnitt: 2 SCART (TV, VCR)

Impedans:

600Ω

Utgångsnivå: 3.0Vp-p max (justerbar)

Frekvensrespons: ±3dB (20-15kHz)

DIGITAL AUDIO (S/PDIF): Kontakt: Fiberoptisk

MINNE

Flash: 2MB

SDRAM: 8MB

FYSISK SPECIFICATION

Storlek (B x D x H): 233 x 176 x 38 mm

Vikt (Netto): 0.95Kg

SWE-30
