Type produkt	Digital satellitt HD-mottaker
Merke & modell	Samsung ViasatHD DSB-H670N
Dimensjoner (B x D x H)	270 x 200 x 40 mm
Nettovekt	1.21 kg
Strømforsyning	AC 230V~, 50Hz, Sikring 250V/T1.6AH
Tuner frekvensområde	950 – 2150 MHz
LNB-kontroll	13V/18V, 22 kHz tone, DiSEqC 1.0 (2 posisjoner)
Demodulering	QPSK, 8-PSK (DVB-S/S2), Symbolhastighet 1–45 Ms/s
Videodekoding	MPEG2 MP@ML, MPEG4 (H.264), 1–15 Mb/s
Videoformater	4:3 og 16:9
Video utgangsoppløsninger	SCART: 576i; HDMI/Component: 576p, 720p, 1080i
Lyddekoding	MPEG1/2 Layer I&II, Dolby Digital, Dolby Digital Plus
Lydutgang	Optisk SPDIF (Dolby Digital 5.1 eller PCM)
Tilkoblinger	2 SCART (TV, VCR), HDMI, Optisk lyd, Ethernet, USB 2.0 (2x), Telefon (RJ11)
Smartkortspor	Frontpanel, for Viasat smartkort
Fjernkontroll	Infrarød, inkluderer TV-kodeoppsett og lærefunksjon
Elektronisk programguide (EPG)	Ja, med 24t navigasjon, påminnelser og flerspråklig støtte
Foreldrekontroll	Kanalblokkering, aldersgrense (7/11/15/18), PIN-beskyttet, forbruksgrense

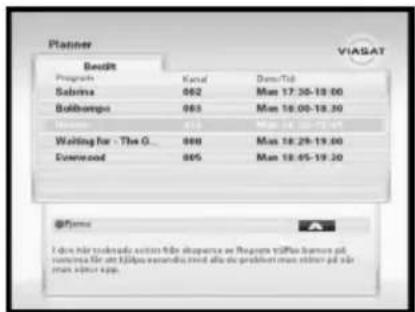

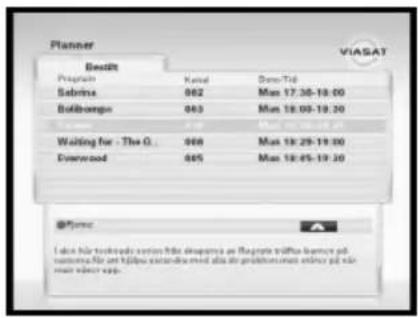

Tilleggsfunksjoner	Planlegger, Billettbestilling, Radioliste, Tekst-TV, Skjermsparer, Automatiske programvareoppdateringer
Sikkerhet & vedlikehold	Ikke åpne; hold unna væsker; sørg for ventilasjon; rengjør med fuktig klut; koble fra under stormer
Avhending	WEEE-kompatibel; må ikke kastes i husholdningsavfall; resirkuler batterier separat

Ofte stilte spørsmål - ViasatHD DSB-H670N SAMSUNG

Hvordan utfører jeg første installasjon av ViasatHD DSB-H670N?

Koble til alle kabler (satellitt, SCART/HDMI, telefon) før du plugger i strømmen. Slå på TV og mottaker, følg deretter instruksjonene på skjermen: velg land, LNB-oppsett, standard transponder, signaltest og HD-TV-oppløsning. Standardinnstillingene er vanligvis korrekte. Hvis vellykket, vil kanal 3 vises.

Hva bør jeg gjøre hvis det ikke er signal eller bilde?

Kontroller først alle kabeltilkoblinger, spesielt satellittkabelen og SCART/HDMI. Sørg for at mottakeren ikke er i standby. Bruk menyen Signal Test (Innstillinger > Signal Test) for å verifisere låsestatus og signalstyrke. Hvis signalet er svakt, juster parabolantenner eller sjekk for dårlig vær. Kontroller også at riktig TV-inngang er valgt.

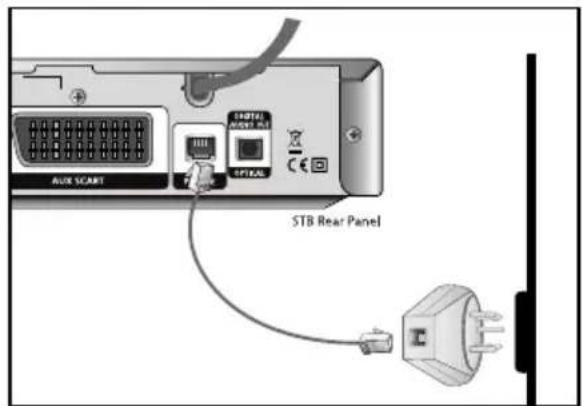

Hvordan kobler jeg mottakeren til en telefonlinje?

Bruk den medfølgende RJ11-telefonkabelen. Sett den ene enden inn i PHONE-kontakten på mottakerens bakpanel. Velg riktig adapter for ditt lands telefonkontakt. Fjern din eksisterende telefonledning fra veggen, plugg den inn i adapteren, og sett deretter adapteren inn i veggkontakten. Dette er nødvendig for å bestille betalings-per-visning-arrangementer.

Kan jeg se HD-kanaler med denne mottakeren?

Ja, ViasatHD DSB-H670N støtter HD-oppløsning opp til 1080i via HDMI eller komponent. For best kvalitet, bruk en HDMI-kabel og sett oppløsningen til 720p eller 1080i i menyen Resolution Setup (Innstillinger > Systemoppsett). Merk at tekst-TV kanskje ikke fungerer med HDMI.

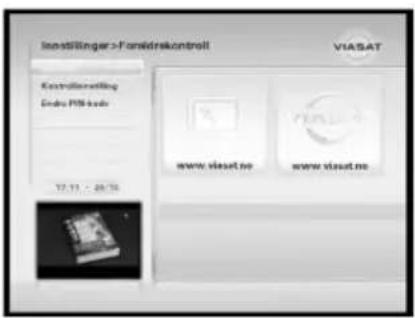

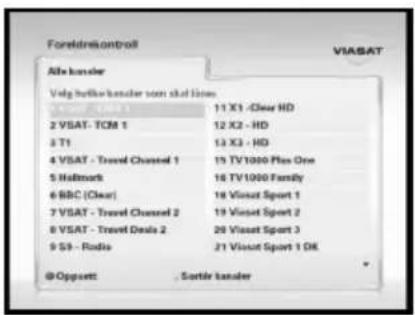

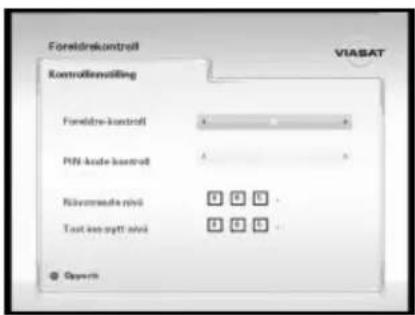

Hvordan setter jeg foreldrekontroll og blokkerer kanaler?

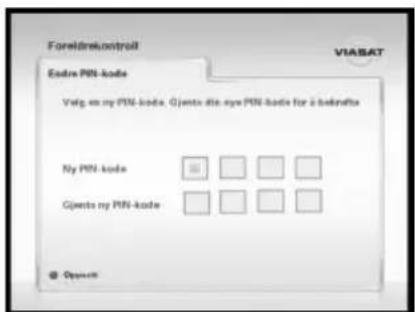

Gå til Innstillinger > Foreldrekontroll. Skriv inn PIN-koden din (standard 0000). Under Channel Block velger du kanaler som skal blokkeres. Under Control Settings setter du aldersgrense (7-18) eller aktiverer PPV PIN. Du kan også endre PIN under Change PIN. Blokkerte kanaler krever PIN for å vise.

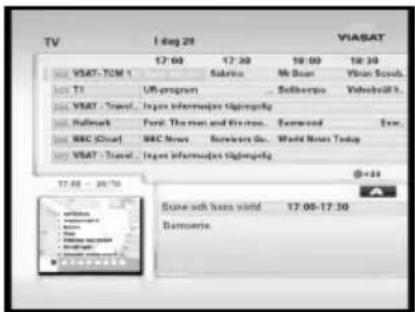

Hvordan bruker jeg den elektroniske programguiden (EPG)?

Trykk på EPG-knappen på fjernkontrollen. Bruk piltastene for å navigere kanaler og programmer. Trykk OK på et aktuelt program for forhåndsvisning; trykk OK igjen for å stille inn. For kommende programmer, trykk OK for å sette en påminnelse. Bruk BLÅ/GUL for å hoppe 24 timer. Trykk EXIT for å returnere til direktesendt TV.

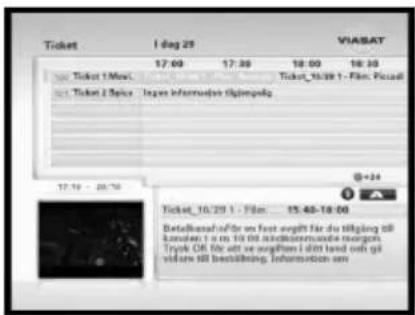

Hvordan bestiller jeg et betalings-per-visning (PPV) program?

Trykk på TICKET-knappen på fjernkontrollen. Velg billettkanalen og programmet. Trykk OK for å bestille. Mottakeren må være koblet til en telefonlinje under bestilling. Etter bestillingen blir kanalen tilgjengelig fra kl. 10.00 på bestillingsdagen til kl. 10.00 neste dag.

Hva bør jeg gjøre hvis fjernkontrollen ikke fungerer?

Kontroller først batteriene: sett inn to nye AA-batterier med riktig polaritet. Hvis fjernkontrollen er i TV-modus, trykk på VIASAT-tasten for å bytte tilbake til mottakerkontroll. Pare fjernkontrollen på nytt om nødvendig ved å følge kodesøkprosedyren (se side 30 i manualen). Sørg også for at fjernkontrollens IR-sensor peker mot frontpanelet.

Hvordan tilbakestiller jeg mottakeren til fabrikkinnstillinger?

Gå til Innstillinger > Systemoppsett > Fabrikkinnstillinger. Skriv inn PIN-koden din (standard 0000). Velg Ja og trykk OK. Koble deretter fra strømmen og koble til igjen for å starte på nytt. Alle brukerinnstillinger (kanaler, preferanser) vil gå tapt.

Hvilke vedlikeholds- og sikkerhetstiltak bør jeg følge?

Hold mottakeren i et godt ventilert område unna direkte sollys og varmekilder. Ikke blokker ventilasjonshull. Rengjør utsiden med en lett fuktig klut (ingen løsemidler). Koble fra strømmen under tordenvær. Ikke prøv å åpne enheten; overlat service til kvalifisert personell. Kast produktet og batterier i henhold til lokale forskrifter (WEEE).

BRUKSANVISNING ViasatHD DSB-H670N SAMSUNG

Uppdateringar av din box. 6

BESKRIVNING....8

Frontpanel 8

Bakre panel 9

Fjärrkontroll....10

ANSLUTNING AV MOTTAGAREN 13

FÖRSTAGÅNGSINSTALLATION 16

GRUNDFUNKTIONER....18

ANVÄNDNING AV MOTTAGAREN 20

MENY 20

1. TV-kanaler....20

1.1 Guide till alla kanaler 20
1.2 Kanaltyp 21
1.3 Programtyp....21

Uppdateringar av din box

TRANSPONDER og SELEKTIV SCANNING

SCART-UDGANG

LAVT STR∅MFORBRUG

EPG OPDATERES AUTOMATISK

GENNEMGANGSL∅KKE TIL RGB-SIGNAL

2. TUNERAFSNIT

950\~2150 MHz BREDBÅNDSTUNER

1\~45 MS/s SYMBOLHASTIGHED

DiSEqC 1.0 (2 POSITIONER)

13V/18V OMSKIFTNING

22KHz KONTINUERLIG LYDKONTROL

3. BILLEDAFSNIT

Opfylder DVB-S, DVB-S2

MPEG-2 Video (MP@ML), MPEG-4 Video (H.264)

UNDERSTÖTTER BILLEDFORMATERNE 4:3 (NORMAL) OG 16:9

(BREDSKÆRMSFORMAT)

4. LYDAFSNIT

MPEG-1 AUDIO LAYER I & II

FORMATERNE MONO, DUAL, STEREO OG JOINT STEREO

32, 44.1 OG 48 kHz SAMPLINGFREKVENSER

LYDSTYRKE OG DÆMPE-FUNKTION PÅ DIT TV (Se side 30)

SPDIF DIGITAL LYDUDGANG

DOLBY DIGITAL

Velkommen

Batterier, størrelse ÅA

Brugsanvisning

Kvikguide

SCART-kabel

HDMI-kabel

Bemerk: For information om, hvordan du indstiller din fjernbetjening til at virke med dit TV, se side 30 - 31.

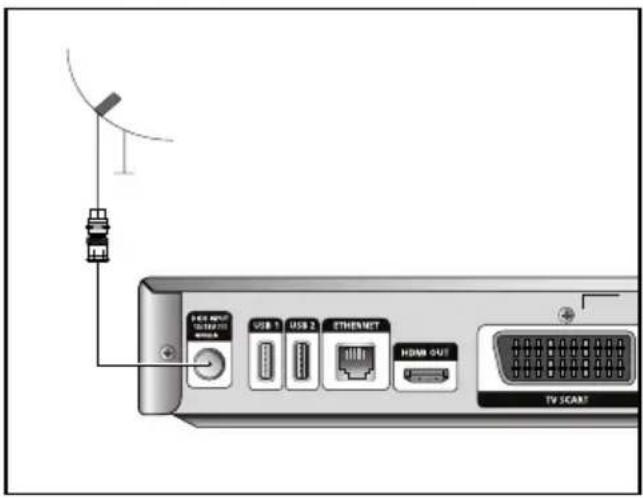

Når du har monteret din parabolskål, forbind da LNBkablet fra LNBhovedet til "DISH INPUT" bagpå din parabolmodtager.

Tilslutning med Standard-opløsning (SCART)

Tilslutning til stikkontakten

Bemaerk: SÆT IKKE stikket i stikkontakten F∅R du har tisluttet ALLE andre kabler.

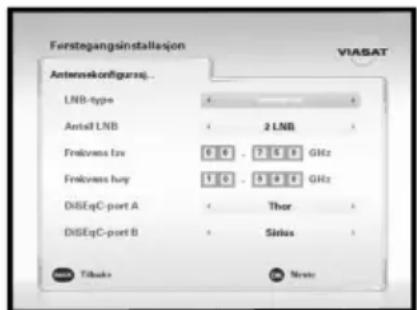

F∅RSTE INSTALLATION

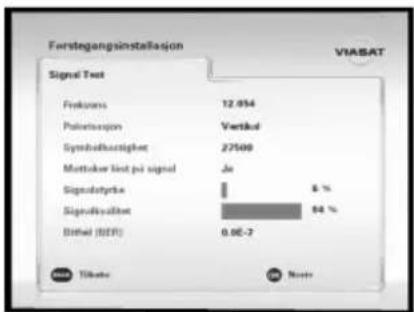

Hvis den viser ."Nej", og "Signalstyrke" og "Signalkvalitet" er 0%, skal du kontrollere din antennejustering.

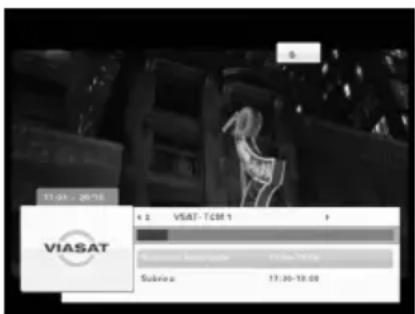

- Kanalnummer & navn

- For at fjerne banneret, tryk på BACK-knappen

"Alle Kanaler", "Kanaltype" og "Programtype".

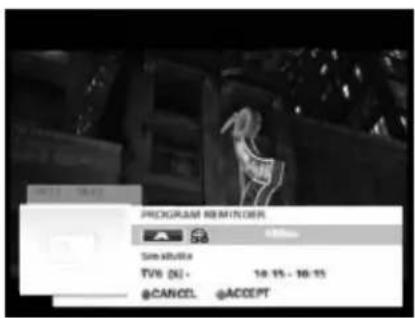

Kort før et program, som du har sat en påmindelse for, starter, vil din "Planner" vise en påmindelse på din TV-skærm.

- Brug knappen ◀ / ▶ for at vise "Aktiv" eller "Ikke-aktiv" på skærmen.

R∅D knap: Gå tilbage i menuen Indstillinger.

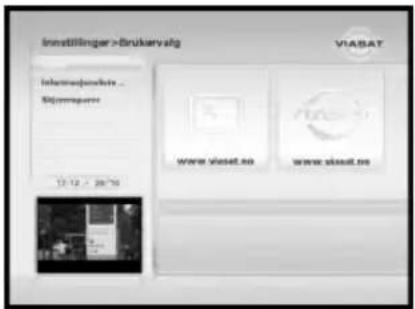

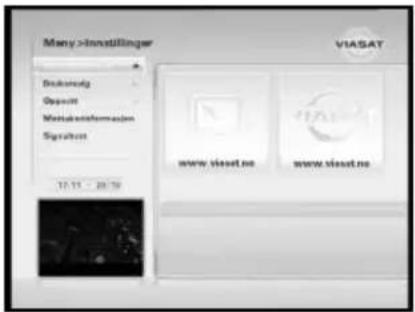

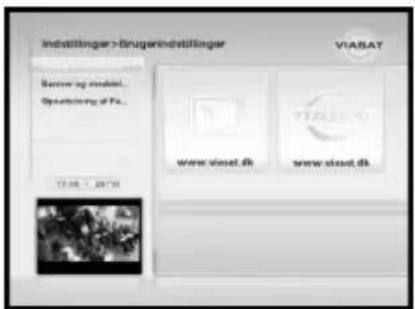

Denne menu består af "Sprogindstilling", "Banner & Meddelelser" og "Indstil Pauseskærm"

Bemerk: VCR SCART-input understøtter ikke RGB."

DiSEqC: 1.0 2 positioner er understøttet

Demodulator

Type: QPSK Demodulation (DVB-S, DVB-S2),

8-PSK

Symbolhastighed: 1\~45Ms/s

Indre FEC: Viterbi Convolution

Kodningshastighed (DVB-S) - 1/2,2/3,3/4,5/6,7/8

Kodningshastighed (DVB-S2) -1/2, 3/5, 2/3, 3/4, 4/5

5/6,

Ydre FEC: Reed Solomon-kodning (204,188), t = 8

Videodekoder

Systemdekodning: MPEG 2 MP@ML, MPEG4 (H.264)

Datahastighed: 1\~15 Mb/s

Videoformater: 4:3 (normal) & 16:9 (bredsformat)

Billedopløsning:

SCART: 576i

HDMI/Komponent: 576p, 720p, 1080i,

Lyddekoder

Systemdekodning: MPEG1 ISO/IEC 11172\~3 layer I & II, Dolby

DigitalLydtilstand: mono, dual, stereo, joint stereo

Samplingsfrekvens: 32, 44.1, 48 kHz

A/V output

Interface: 2 SCART (TV, VCR), HDMI, Optical Audio (SPDIF).

SD: TV SCART, VCR SCART

HD: HDMI

SPDIF: Optical Audio output

Denne mottakeren er produsert i henhold til internasjonale sikkerhetsstandarder.

Vennligst les følgende anbefalte sikkerhetsinstuksjoner nøye.

TR∅MFORSYNING AC 230V\~, 50Hz

OVERBELASTNING: Ikke overbelast kontakter, skjøteledninger eller adapter, da dette kan resultere i brann eller støt.

RENGJ∅RING: Før rengjøring, må du koble mottakeren fra strømnettet. Bruk en klut lett fuktet med vann (uten rengjøringsmidler) for renhold av mottakerens deksel.

VENTILASJON: Ikke blokker mottakerens ventilasjonsåpninger. Kontroller at luftgjennomstrømningen ivaretas rundt mottakeren. Ikke oppbevar mottakeren på steder der den er utsatt for direkte sollys, eller i nærheten av varmekilder, som f.eks. en radiator. Ikke sett annet elektronisk utstyr på mottakeren. Plasser ottakeren minst 30 mm fra veggen.

BRUKSTEMPERATUR:

Mottakeren må ikke benyttes i rom med temperaturer over 35 °C. For å sikre korrekt bruk av mottakeren i mange år, anbefales det at du bruker den i en mgivelses- temperatur som ikke overstiger 25 °C.

TILLEGGSUTSTYR: Ikke bruk tilleggsutstyr som ikke er anbefalt av produsenten, da dette kan føre til skade på utstyret.

TILKOBLING MOT TV-APPARAT OG KABEL-TV-SIGNAL:

Alle signalledninger må kobles til før du kobler mottakeren til strømnettet. Slå alltid av mottakeren, Tv-apparatet og andre komponenter før du kobler til eller fra kabler.

HVIS DU IKKE GJ∅R DETTE, KAN DET SKADE ANTENNEN.

VEDLIKEHOLD: Ikke utfør reparasjoner på mottakeren på egen hånd. Et hvert forsøk på dette vil gjøre garantien ugyldig. Overlat alt teknisk vedlikehold til kvalifiserte reparatører.

LYNNEDSLAG: Hvis mottakeren skal benyttes i et område som er sterk utsatt for lynnedslag, må det benyttes beskyttelsesutstyr på strømnettet. De individuelle instruksjonene fra produsenten med tanke på sikring av annet utstyr som TV-apparat, stereoanlegg e.l. som er tilkoblet mottakeren må også følges under tordenvær.

1. Følg disse instruksjonene slik at du ikke skader strømledningen eller kontakten.

2. Ikke modifiser støpsel eller ledningen, eller bruk makt på disse.

3. Ikke bøy eller vri ledningen for mye.
4. Husk at du alltid må trekke ut støpselet, ikke ledningen.

5. Hold varmekilder unna ledningen, slik at du unngår at dekselet smelter.

6. Hvis du ikke følger en av disse, kan det føre til støt.

7. Ikke åpne mottakerens deksel.

8. Ikke sett inn metaller eller antennbare objekter i produktet.
9. Ikke ta på støpselet med våte hender.
10. Trekk ut støpselet fra stikkontakten i tordenvær.
11. Ikke dekk til mottakerens ventilasjonsåpninger med f.eks. aviser, stoff eller annet.

12. Ikke sett mottakeren på husholdningsutstyr som avgir varme.

13. Ikke bruk mottakeren när det ikke fungerer som det skal. Hvis du fortsetter å bruke mottakeren med feil, kan det före til alvorlige skader på mottakeren. Ta kontakt med din lokale forhandler när det er noe galt med mottakeren.

14. For å koble mottakeren fra strømnettet må støpselet trekkes ut fra stikkontakten, og må derfor være lett tilgjengelig.

Korrekt avhending av dette produkt (Avfall elektrisk og elektronisk utstyr)

Denne merkingen som vises på produktet eller dens dokumentasjon, indikerer at den ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. For å hindre mulig skade på miljøet eller menneskelig helse fra ukontrollert avfallsavhending, vennligst atskill dette fra andre typer avfall

og resirkuler det ansvarlig for å fremme bærekraftig gjenbruk av materielle ressurser.

Husholdningsbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter, for detaljer om hvor og hvordan de kan frakte denne artikkelen for miljømessig trygg resirkulering.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpekontrakten. Dette produktet skal ikke blandes med annet kommersielt avfall som skal kastes.

INNHOLD

SIKKERHETSINSTRUKSJONER 2

GENERELLE FUNKSJONER 5

Velkommen 5

Oppdateringer for mottakeren....5

BESKRIVELSE 8

Frontpanel 8

Bakpanelet....9

Fjernkontrollen 10

TILKOBLING AV MOTTAKEREN 13

F∅RSTEGANGSINSTALLASJON 16

BASISFUNKSJONER 18

BRUK AV MOTTAKEREN 20

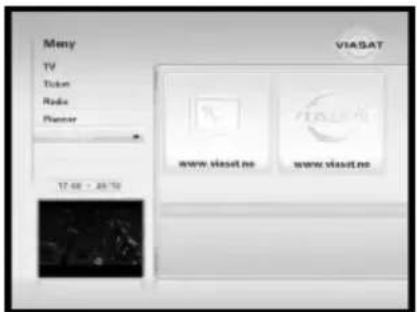

MENY 20

1. TV 20

1.1 Oversikt over alle kanalene 20

5.2.2 Informasjonsliste og meldinger 25

5.2.3 Skjermsparer 26

5.3 Oppsett....26

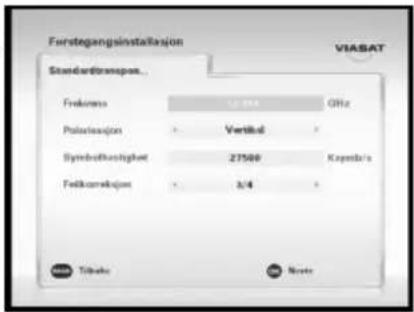

5.3.1 Standardtransponder 26

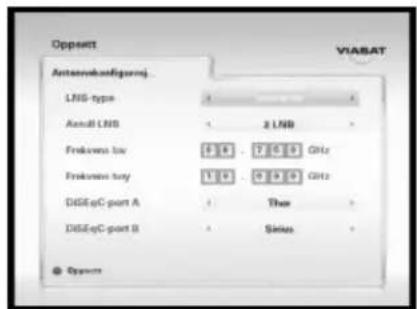

5.3.2 Antennekonfigurasjon 27

5.3.3 SCART 27

5.3.4 HDMI 27

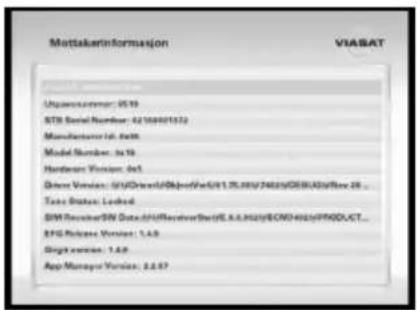

5.4 Mottakerinformasjon....29

5.5 Signaltest 29

PROGRAMMERE FJERNKONTROLLEN FOR BRUK MOT TV-APPARATET. 30

FEILS∅KING 32

TEKNISKE SPESIFIKASJONER 33

GENERELLE FUNKSJONER

1. BRUKSOMRÅDER

MOTTAK AV DIGITALE HD/SDTV-SENDINGER

AVANSERT ELEKTRONISK PROGRAMVEILEDNING

FLERSPRÅKLIG ST∅TTE FOR OSD

VBI

TEKSTTV-STÖTTET

FULLFUNKSJONELL INFRAR∅D FJERNKONTROLL

SCART-UTGANG

LAVT

STR∅MFORBRUK

AUTOMATISK OPPDATERT EPG

SLOYFE FOR RGB-SIGNAL

2. TUNER

950\~2150 MHz TUNER

1\~45 MS/s SYMBOLRATE

DiSEqC 1.0 (2 POSISJONER)

13V, 18V, 22 KHz

3. VIDEO

DVB-S, DVB-S2-kompatibel

MPEG-2 Video (MP@ML), MPEG-4 Video (H.264)

STÖTTER BILDEFORHOLD 4:3(NORMAL) OG 16:9

(BREDFORMAT)]

4. LYD

MPEG-1 AUDIO LAG I & II

MONO, DUAL, STEREO OG FELLES STEREO AUDIO MODUS

32, 44.1 OG 48 kHz SAMPLINGSFREKVENSER

VOLUMKONTROLL OG SPERREFUNKSJON PÅ TV-APPARATET

(Se side 30)

Takk for at du valgte en HD Zapper-mottaker fra Viasat til å se på kanalene i Viasat-pakken. Følg instruksjonene i denne brukerhåndboken hvis du vil nyte godt av de mange fordelene med digitale satellitt-signaler til Tv-apparatet. Mottakeren er kompatibel med den internasjonale Digital Video Broadcasting-standarden (DVB). Når mottakeren er koblet til tar det ca. 1 minutt før mottakeren kan benyttes.

Oppdateringer for mottakeren

Fra tid til annen kan det hende at mottakeren blir oppdatert. Disse oppdateringene vil gi forbedret funksjonalitet: nye skjermbilder og menyer kan bli tilgjengelig. Selv om eventuelle nye skjermbilder og menyer kan ha et annet utseende enn de som er beskrevet i denne brukerhåndboken, skal du kunne bruke de samme teknikkene (f.eks. utheving og bekreftelse). Oppdateringene vil normalt skje midt på natten. Mottakeren vil være klar til å ta imot disse oppdateringene.

Vedlagt utstyr

Pakken skal inneholde følgende deler:

• Viasat HD Zapper-mottaker (se bilde nedenfor og på side 8-9)
• Fjernkontroll og batterier (se bilde nedenfor og på side 10-12)
• Brukerhåndbok og oppstartguiden (se bilde nedenfor).
  • SCART-kabel (se bilde nedenfor)
  ● HDMI-kabel (se bilde nedenfor)
• Nettverkskabel (se bilde nedenfor)
• Telefonledning - RJ11 til RJ11 (se bilde nedenfor)
• Telefonadapter (RJ11) egnet for din installasjon (se bilde nedenfor, og på side 15).

Viasat HD Zapper- mottaker

Fjernkontroll

Batterier av typen AA

Brukerhändbok

Oppstartguide

SCART-kabel

HDMI-kabel

Nettverkskabel for framtidig bruk

Telefonledning

Telefonadapter (RJ11)

BESKRIVELSE

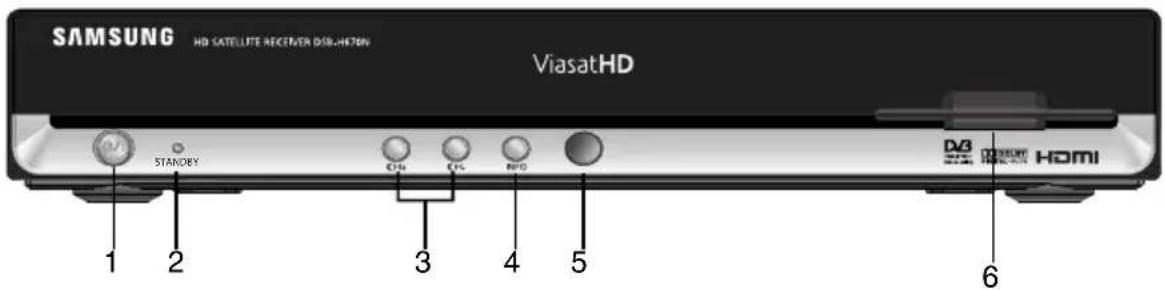

Frontpanel

1. Brukes til å slå mottakeren av (hvilemodus) og på.
2. STANDBY Diode som lyser blått när mottakeren er i hvilemodus og som er slukket när mottakeren er slått på.
3. CH+/CH- Brukes til å endre kanal.
4. INFO Viser informasjonssøylen.
5. Infrarød sensor Mottar de infrarøde signalene fra fjernkontrollen.
6. Kortleser Her skal du sette inn parabolkortet.

Produsert på lisens fra Dolby Laboratories. "Dolby og døbbel D-symbolet er varemerker for Dolby Laboratories.

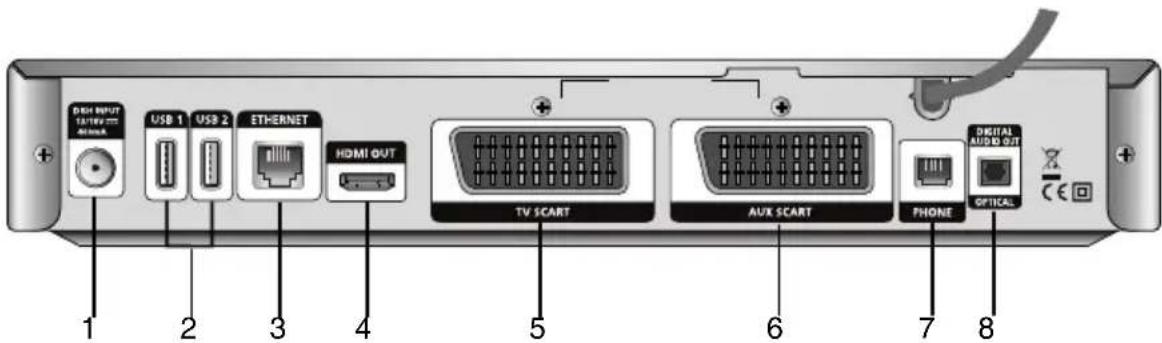

Bakpanelet

1. DISH INPUT Her skal du sette inn antenneledningen fra parabolantennen.
2. USB USB 2.0 for framtidige utvidelser av tjenester og tilleggsutstyr.
3. ETHERNET Internett-tilkobling. (For framtidig bruk).
4. HDMI OUT Bruk HDMI-kabelen til å koble sammen denne mottakeren, og Tv-apparatet, slik at du får best kvalitet på bildet.
5. TV SCART Denne er for tilkobling av Tv-apparatet.
6. AUX SCART Her kan du koble til en videospiller eller annet SCART-basert utstyr.
7. PHONE Her kan du koble til telefonlinjen din, eller et modem.

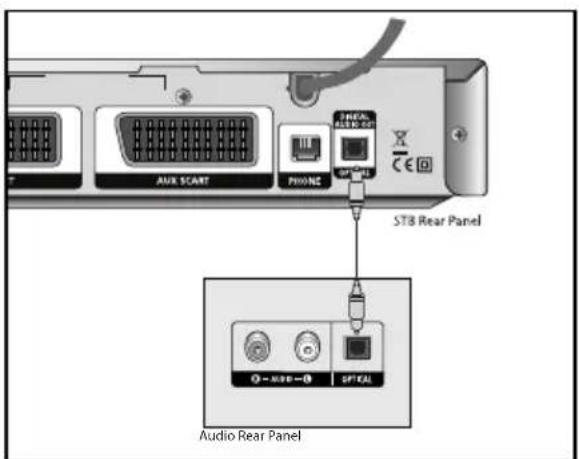

8. DIGITAL AUDIO OUT OPTICAL

Optisk lydutgang for tilkobling av et

eksternt stereoanlegg.

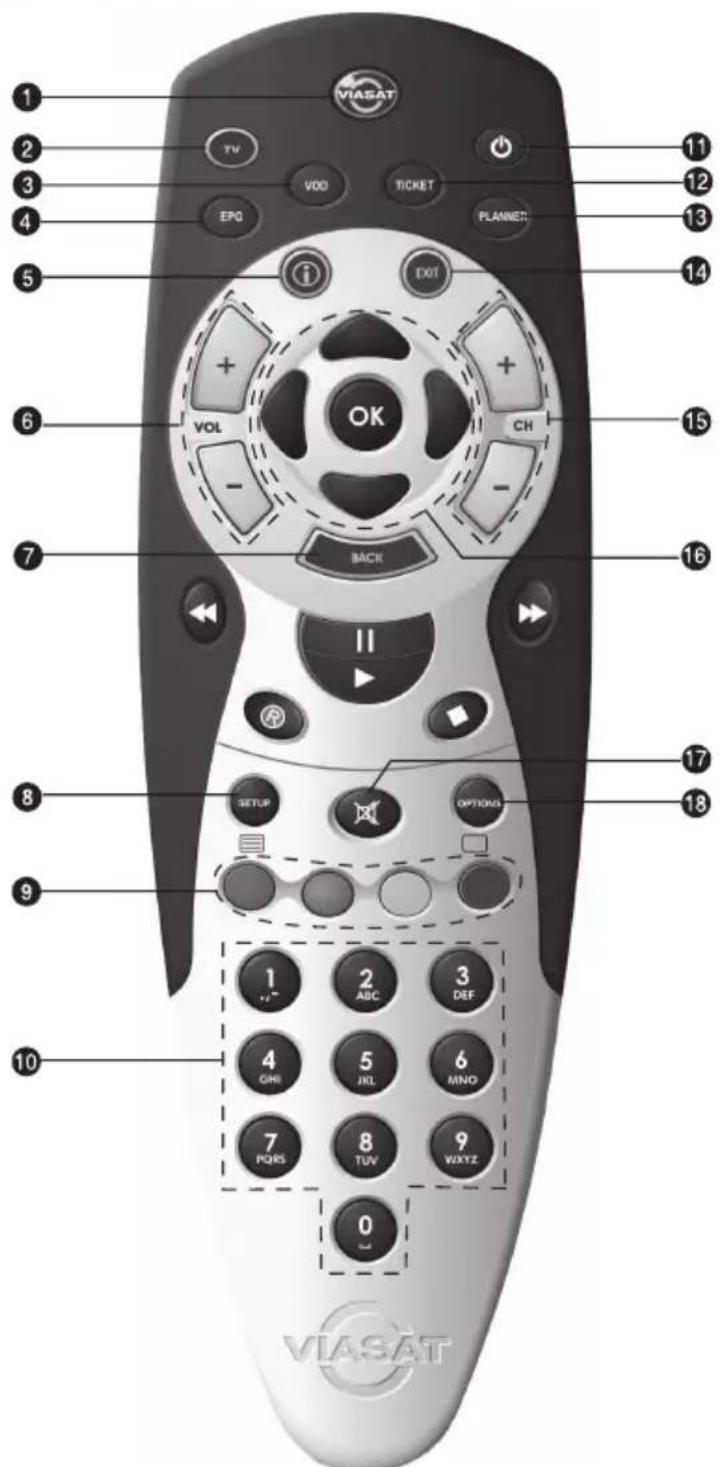

Fjernkontrollen

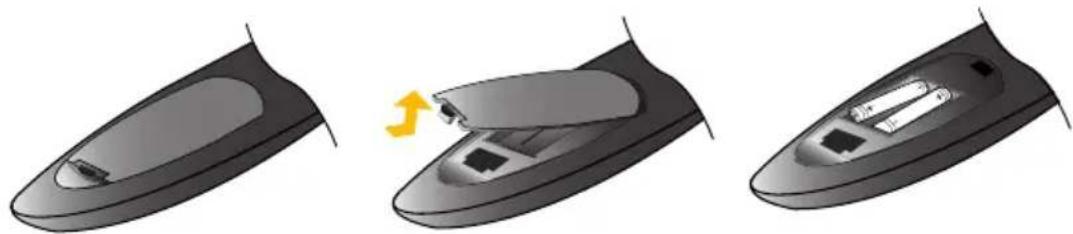

Merk: Når du setter inn batteriene, må du sørge for korrekt polaritet (+/-). Ikke bruk gamle batterier sammen med nye. Bytt alltid ut gamle batteriene med to av samme type. Ta ut batteriene fra fjernkontrollen når du ikke skal bruke den på en stund.

1. VIASAT Tar deg til kanalen du så på sist.

2. TV Aktivering av Tv-apparatet.

3. VOD Brukes til å aktivere Video on Demand-menyen (VOD).

4. EPG Viser den skjermbaserte elektroniske programguiden (EPG).

5. i Viser informasjonsfanen.

6. VOL+/VOL- Brukes til å heve eller senke volumet.

7. BACK Går til forrige kanal når du er i fullskjermsvisning av video, eller forrige skjerm i EPG:n

8. SETUP Starter systemoppsettet.

9. Fargetaster (R∅D, GR∅NN, GUL, BLÅ)

Brukes til å velge spesialfunksjoner på mottakeren.

1. 0-9 Nummertaster

Brukes til å taste inn tallverdier.

1. STR∅M) Setter mottakeren i hvilemodus (ingen signal til Tv-apparatet).

2. TICKET Viser Ticket-menyen.

3. PLANNER Starter planleggeren.

4. EXIT Avslutter skjermmenyene, og går tilbake til programmet du så på.

5. CH+/CH- Brukes til å endre kanal.

6. Piler (▲▼◀▶) Flytt uthevingen for å velge alternativene på menyene.

OK Angi og bekreft data som skal sendes til mottakeren fra menysystemet.

1. MUTE (呎) Veksler mellom dempet og vanlig lyd.

2. OPTIONS Starter banneret for språk og undertekster.

Met: For informasjon om hvordan du programmerer fjernkontrollen for å styre TV-apparatet, se sidene 30 - 31.

Sett inn batteriene i fjernkontrollen

Før du kan bruke fjernkontrollen, må du sette inn de to vedlagte AA-batteriene på følgende måte:

1. Trykk inn haken i bunnen av dekslet over batteriene, og løft deretter av dekslet.
2. Sett inn de to batteriene som vist, og husk at du må ta hensyn til + og -, slik at batteriene blir satt inn med korrekt polaritet.
3. Sett på plass dekslet ved å føre hakene øverst på dekslet ned i sporene, og trykk deretter dekslet på plass.

Plassering av mottakeren

Sørg for at Tv-apparatet, videospilleren og denne mottakeren plasseres på egnet sted.

• I nærheten av en lett tilgjengelig kontakt.
• Innenfor rekkevidden til antennekabelen
• Innenfor 10 meter fra en telefonkontakt (hvis ikke, trenger du en skjøteledning)

TILKOBLING AV MOTTAKEREN

Koble til antennen

Etter at du har montert parabolantennen, må du koble koakskabelen fra LNB-hodet til kontakten "DISH INPUT" på baksiden av denne mottakeren.

Alle kabelkontakter bør strammes for hånd; bruk aldri skiftnøkkel til dette.

Tilkobling med standard oppløsning (SCART)

1. Bruk en SCART-kabel mellom TV SCART-kontakten på baksiden av denne mottakeren, og SCART-kontakten på Tv-apparatet

2. Hvis du ønsker å koble mottakeren til et Tv-apparat og en videospiller samtidig, må du bruke en ekstra SCART-kabel. Sett inn denne SCART-kabelen mellom videospilleren og SCART-kontakten merket med AUX på mottakeren.

Tilkobling med høy oppløsning (HDMI)

Koble en HDMI-kabel mellom HDMI OUT- kontakten på mottakeren og HDMI IN-kontakten på HDMI-mottakeren (TV, monitor).

Mark:

Det er mange forskjellige lydsystemer tilgjengelig på markedet i dag. En forenklet illustrasjon av lydsystemet vises til høyre. Hvis du vil ha mer informasjon, må du se i lydsystemets brukerhåndbok.

Hvis du vil bruke en optisk digital lydinngang, må du koble stereoanlegget til kontakten merket med DIGITAL AUDIO (OPTICAL) på enheten.

Merk: Hvis telefonkontakten du har er av typen RJ11 (vist til høyre), kan det hende at du trenger en splitter (ikke vedlagt), slik at du kan sette inn både denne mottakeren og telefonen.

Sett parabolkortet inn med Viasat-logoen opp, og med gullbrikken ned og inn.

Ta vare på parabolkortet

• Ikke ta ut eller sett inn parabolkortet unødig.
• Ikke bøy parabolkortet.
• Ikke bruk rengjøringsmidler på parabolkortet

Tilkobling til strømnettet

Sørg for at Tv-apparatet er slått på.

1. Land

• Trykk ▲ for å velge ønsket land.
• Trykk OK for å bekrefte valget og gå til neste skjerm.

Merk: Dette valget bestemmer standard menyspråk.

De neste skjermbildene vil ha standardinnstillingene. Normalt trenger du ikke endre noen av standardinnstillingene. Trykk OK hvis du vil bruke mottakerens standardinnstillinger, eller trykk BACK for å gå tilbake til forrige skjermbilde. Hvis du ønsker å endre enkelte av innstillingene på et skjermbilde, kan dette gjøres under denne installasjonen, eller på et senere tidspunkt. Se side 25-27. Hvis "Førstegangsinstallasjon" er vellykket, vil TV-kanalen i posisjon 3 vises på TV-skjermen. Hvis du ikke får noe signal, må du kontrollere installasjonen. Se også Feilsøking på side 32.

2. Antennekonfigurasjon

• Trykk ▲ for å veksle mellom de forskjellige oppsettsalternativene.
• Trykk ◀ før å velge "LNB-type" og "Antall LNB".
• Trykk OK for å bekrefte valget og gå til neste skjerm.
• Trykk BACK for å gå tilbake til forrige skjerm.

Merk: Hvis det allerede er tilkoblet en mottaker på samme SATCR LNB, må de(n) installerte mottakeren(e) kobles fra veggkontakten. Når den nye mottakeren er montert, kan de andre mottakerene startes opp igjen.

3. Standardtransponder

• Frekvens: Trykk nummertastene (0-9) for å angi frekvensen.
• Polarisasjon: Trykk ◀/► for å velge "Vertikal" eller "Horisontal"
• Symbolhastighet: Trykk nummertastene (0-9) for å angi symbolhastigheten
• Feilkorreksjon: Trykk ◀/► for å feilkorrigere (1/2, 2/3, 3/4, 5/6 eller 7/8)

Trykk OK for å bekrefte valget og gå til neste skjerm.

Trykk BACK for å gå tilbake til forrige skjerm.

4 Testing av signal

Etter signaloppsettet vil det dukke opp en signaltest som viser status på standardtransponder.

Hvis feltet "Mottaker låst på signal" viser "Ja", betyr det at mottakeren har låst signalet fra satellitten. Hvis det viser "Nei", og verdiene for "Signalstyrke" og "Signalkvalitet" er på 0 %, må du kontrollere antennens innstilling og eventuelt justere denne.

• Trykk OK for å bekrefte valget og gå til neste skjermbilde. Den låste kanalen vises.
• Trykk BACK for å gå tilbake til forrige skjermbilde.

5. HD TV-oppsett

Hvis din enhet er tilkoblet et Tv-apparatet med en HDMI-kabel, vil du se et skjermbilde hvor du kan velge oppløsning. Den optimale oppløsningen for kombinasjonen mellom TV-apparat og mottakeren vil være uthevet som standard. Hvis du vil velge en annen oppløsning, må du flytte markøren med ▲,▼og deretter trykke OK for å velge.

BASISFUNKSJONER

1. Slå av og på

- Trykk ♦hvis du vil sette mottakeren i hvilemodus.

Mørk: Hvis du vil spare strøm, penger og redusere utslippene av drivhusgasser, bør du sette mottakeren i hvilemodus når den ikke er i bruk.

2. Velg kanaler

Velg kanalen du vil se på ved å trykke CH+/CH- for å bevege deg opp eller ned i listen.

3. Volumkontroll (kun TV)

For å justere volumnivået :

• Trykk VOL+/VOL- for å justere lydstyrken.
• Trykk (DEMP) for å koble ut lyden.

- Trykk (DEMP) eller VOL+/VOL- en gang til for å avbryte dempefunksjonen.

Se side 30 for mer informasjon om hvordan du programmerer fjernkontrollen for bruk mot Tv-apparatet.

4. Kanalinformasjon

• Bruk Ⓤ til å vise detaljert informasjon om kanalen du ser på. Informasjonen som vises inkluderer:
• Kanalnummer og navn
• Programnavn og en kort/lang beskrivelse
• Start- og sluttid
• Klokkeslettet
• Du kan se informasjonen til den aktive kanalen ved å trykke ⓘ mens du ser på en direktesending.

5. Surferen

Surferen er en skjermbasert guide som hjelper deg å få mest mulig ut av Tv-apparatet. Du kan bruke surferen til å skifte kanal, se hva som vises på de andre kanalene, nå og senere, samt markere påminnelse for et program.

• Trykk OK for en oversikt over programmet på den valgte kanalen.
• Trykk ◀ ▶ for informasjon om hva som skjer på de andre kanalene nå.
• Trykk OK for å gå til det valgte programmet.
• Trykk ▲ / ▼ for å vise informasjon om kommende programmer.
• Trykk BACK hvis du vil fjerne informasjonen.

- Hvis du trykker OK når du har et kommende program markert, vil du sette en påminnelse. Se mer informasjon om dette på side 20 og 22.

6. EPG - Elektronisk programGuide

Den elektroniske programguiden gir deg en liste over kanalene. Se side 20 for mer informasjon om EPG-funksjonene.

7. Kanalliste for Ticket

Trykk TICKET for å vise kanallisten for Ticket. Se side 21 for bestillingsinformasjon.

Trykk PLANNER for å vise planlagte påminnelser av programmer. Se side 18 og 20 for informasjon om hvordan du kan bestille påminnelse av program. Du kan finne mer informasjon om planleggeren på side 22.

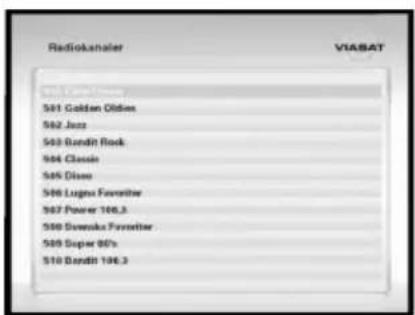

Denne funksjonen vil vise en liste over radiokanalene. Se side 22 for en oversikt over radiofunksjonene.

BRUK AV MOTTAKEREN

MENY

Etter den første installasjonen.

• Trykk EPG for å hente fram hovedmenyen. Hovedmenyens undermenyer vises: "TV", "Ticket", "Radio", "Planner" og "Innstillinger".
• Bruk ▲ två velge funksjonene du ønsker, og trykk deretter OK.

1. TV

Denne funksjonen består av 3 menyer: "All Channel Guide", "Channel Type" og "Program Type".

• Når du ser på en oversikt over TV-programmene, vises starttidene, samt dagen i toppen av listen. Kanalen som for øyeblikket er valgt vises i forhåndsvisningsvinduet nederst til venstre.
• Hvis du vil se hvilke programmer som går til de forskjellige tidene, må du trykke ◀/▶.
• Trykk ▲ Vis du vil bla deg igjennom kanallisten
• Du kan bruke CH+/CH- på fjernkontrollen til å flytte hele sider i EPG-matrisen.
• Bruk BLÅ (+24 timer) eller GUL (-24 timer) på fjernkontrollen for å gå frem og tilbake 24-timer på listen.
• Trykk EXIT hvis du vil gå tilbake til å se på TV.
• Hvis du vil bestille en påminnelse, kan du utheve et kommende program, trykke OK, og deretter trykke EXIT for å gå tilbake.
• Hvis du trykker OK på et program som er i gang, vil dette programmet bli vist i forhåndsvisningsvinduet.

1.1 Oversikt over alle kanalene

Denne funksjonen vil vise en kanaloversikt uten at kanalene er gruppert.

1.2 Kanal Type

Denne funksjonen vil vise en kanalliste hvor kanalene er grupperte, f.eks. etter underholdning, filmer, musikk, nyheter og sport.

1.3 Program Type

Denne funksjonen vil vise en oversikt over programmene gruppert etter type. Dette kan være filmer, nyheter, show, sport, barn og unge, musikk og dans, og kunst og kultur. Du kan velge en av programtypene.

2. Ticket

Denne funksjonen vil vise en liste over ticket-kanalene. Du kan også bruke TICKET på fjernkontrollen for å få tilgang til denne menyen direkte.

Når du bestiller må du angi Ticket-programmet du vil se på. For øyeblikket får du tilgang til Ticket-kanalen fra kl 10.00 samme dag som du bestiller programmet, til kl 10.00 neste dag.

• Bruk ▲ t▼ å velge kanal.
• Bruk ◀/▶ til å velge en film.
  • Trykk OK for å bestille

Denne funksjonen vil vise en liste over planlagte påminnelser av programmer. Du kan også bruke PLANNER på fjernkontrollen for å få tilgang til denne menyen direkte.

• Bruk ▲ w å velge et program.
• Hvis du vil se informasjonen til et program, må du markere programmet, og deretter trykke ieller OK. Du kan trykke OK en gang til hvis du vil fjerne påminnelsen, eller så kan du trykke BACK eller EXIT.
• Hvis du vil slette et markert program, kan du trykke R∅D.

Kort tid før programmet du har satt en påminnelse på starter, vil planleggeren vise en melding på skjermen som minner deg på programmet.

• Hvis du vil akseptere påminnelsen kan du trykke BLÅ.
  Mottakeren vil skifte kanal automatisk när programmet starter.
• Hvis du ikke vil se programmet likevel, kan du trykke R∅D.

Merk: Hvis du ikke foretar deg noe, vil mottakeren automatisk veksle til det planlagte programmet.

Du kan endre innstillingene slik at du styrer når du blir påminnet (se Informasjonsliste og meldinger på side 25).

5. Innstillinger

Denne funksjonen består av 5 menyer:"Foreldre-kontroll", "Brukervalg", "Oppsett", "Mottakerinformasjon" og "Signaltest".

Mark: Du kan også gå inn på denne menyen ved å trykke SETUP på fjernkontrollen.

5.1 Foreldrekontroll

Denne funksjonen benyttes til å angi visningsbegrensninger, slik at du forhindrer uautorisert tilgang til mottakeren uten at korrekt PIN-kode (Personlig IdentifikasjonsNummer) angis. Dette er en 4-sifret kode. (PIN-koden er fra fabrikken satt til: 0000)

Det finnes 3 undermenyer: "Kanallås", "Kontrollinnstilling" og "Endre PIN-kode".

5.1.1 Kanallås

Denne funksjonen brukes til å blokkere uønskede kanaler.

• Trykk ▲/ eller ◀/ ▶for å velge kanalen du vil blokkere.
  • Trykk OK for å blokkere kanalen

GUL: Sorter kanalene.

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

5.1.2 Kontrollinnstillinger

På denne skjermen kan du angi forskjellige innstillinger til å begrense tilgang til TV program.

Foreldre-kontroll

Du kan blokkere et spesielt program ved å angi en aldersgrense. Hvis den gjeldende rangeringen for et program er høyere eller tilsvarer innstillingen du har valgt, vil kanalen bli blokkert, og du vil trenge en PIN-kode for å kunne se programmet. Alternativene som er tilgjengelig er A (ingen rangering), 7, 11, 15 eller 18. Hvis du f.eks. velger 15, vil alle programmer med en aldersrangering på 15 eller høyere bli blokkert. Foreldre-kontrollen fungerer bare på sendinger der senderen gir informasjon om aldersgrenser.

- Trykk ◀/► for å velge aldersgrensen du vil begrense etter (A, 7, 11, 15 eller 18).

Hvis du prøver å se på den blokkerte kanalen (kanalblokkering eller aldersgrense), vil du se følgende melding. This channel is blocked (kanalnummer). Tast inn PIN-koden.

1. Bruk nummertastene (0-9) til å taste inn korrekt PIN-kode, og trykk deretter OK.
2. Hvis du taster feil, kan du trykke ◀for å slette nummeret.Hvis PIN-koden er korrekt, vil programmet du vil se bli vist.

Hvis PIN-koden ikke er korrekt, vil du bli bedt om å prøve igjen, eller velge en annen kanal som ikke er blokkert.

Merk: Når du opphever blokkeringen på en kanal ved hjelp av denne metoden, vil denne, samt alle andre blokkert kanaler bli tilgjengelige igjen när mottakeren blir satt på disse kanalene. Kanalene blir automatisk blokkert igjen etter 2 minutter när du ser på en ikke-blokkert kanal, när du setter mottakeren i hvilemodus eller slår den av.

PPV PIN

Du kan velge om du trenger å angi PIN-koden, eller ikke ved kjøp av pay-per-day-sendinger.

- Bruk ◀/▶ til å vise "Aktiv" eller "Ikke Aktiv" på skjermen.

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

Betalingsgrenser

Ved å angi en betalingsgrense, kan du begrense maksimalt beløp som du er villig til å betale for en enkelt pay-per-day-sending.

- Trykk nummertastene (0-9) for å angi en ny grense. Hvis du gjør en feil, kan du trykke ◄/▶ for å utheve nummeret du vil endre, og deretter taste inn et nytt nummer.

5.1.3 Endre PIN-koden

- Trykk nummertastene (0-9) for å angi den nye PIN-koden.

• Bekreft den nye PIN-koden.

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

Mark: Hvis du glemmer PIN-koden din, kan den bare tilbakestilles ved å ta kontakt med Viasat kundeservice.

5.2 Brukervalg

Denne menyen består av "Språk", "Informasjonsliste og meldinger" og "Skjermsparer".

5.2.1 Språk

Alternativet "Språk" gjør det mulig for brukeren å velge ønsket språk for EPG, Lydsignal og Undertekster. Fem menyspråk er tilgjengelige. Språkene er Engelsk, dansk, finsk, norsk og svensk.

• Trykk ▲ før å veksle mellom de forskjellige oppsettsalternativene.
• Juster språkinnstillingene med ◀/▶.

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

5.2.2 Informasjonsliste og meldinger

Velg denne menyen for å få frem innstillingene for informasjonslisten og meldingene.

• Trykk ▲ for å veksle mellom de forskjellige oppsettsalternativene.
• Juster innstillingene med ◀/▶.
• Visningstid programinfo: Hvor lenge programinformasjonen skal vises på skjermen.
• Gå til kanal ved påminnelse: om mottakeren skal skifte til den valgte kanalen när en påminnelse vises.
• Påminnelse: hvor lang tid før et program du har satt en påminnelse på, skal selve påminnelsen vises.

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

5.2.3 Skjermsparer

Oppsettet av skjermspareren lar deg velge hvilket bilde du vil bruke som skjermsparer på TV-skjermen. Velg typen, og hvor lang tid mottakeren skal vente før den aktiverer skjermspareren. Skjermspareren vil stoppe når du trykker en knapp eller tast på mottakeren eller fjernkontroll.

• Velg denne menyen for innstillingene til skjermspareren.
• Trykk ▲, ∅ller ◀/► for å veksle mellom de forskjellige oppsettsalternativene.

GUL: Forhåndsvise.

BLÅ: Bruk endringene.

5.3 Oppsett

Denne funksjonen kan ikke justeres uten PIN-koden. (PIN-koden er fra fabrikken satt til: 0000)

- Angi PIN-koden.

Det vil vises 8 undermenyer: "Standardtransponder", "Antennekonfigurasjon", "Scart", "HDMI", "Skjerm-innstillinger", "Lyd", "Modem" og "Tilbakestill alt".

5.3.1 Standardtransponder

Standardverdiene er allerede tastet inn på dette skjermbildet. Normalt trenger du ikke endre disse. Hvis du endrer satellittoppsettet, kan det hende at du må endre disse verdiene.

• Trykk ▲ for å veksle mellom de forskjellige oppsettsalternativene.
• Angi frekvensen og symbolhastigheten ved hjelp av nummertastene (0-9).
• Bruk ◀/▶ til å velge polarisasjon og feilkorreksjon.

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

5.3.2 Antennekonfigurasjon

Denne funksjonen setter opp LNB-hodet manuelt. Denne funksjonen setter opp LNB-hodet manuelt. Standardverdiene er allerede tastet inn på dette skjermbildet. Normalt trenger du ikke endre disse. Hvis du endrer satellittoppsettet, kan det hende at du må endre disse verdiene.

• Trykk ▲ før å veksle mellom de forskjellige oppsettsalternativene.
• Trykk ◀/►for å velge "LNB-type" og "Antall LNB".
• Angi frekvensene i det lave og høye båndet ved hjelp av nummertastene (0-9).

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

Merk: HHvis det allerede er en mottaker tilkoblet sammen SATCR LNB, må installerte mottakere kobles fra veggkontakten. Når den nye mottakeren er montert, kan de andre mottakerene startes opp igjen.

5.3.3 SCART

Denne funksjonen setter opp SCART-utgangen på enheten.

• Trykk ▲ før å veksle mellom de forskjellige oppsettsalternativene.
• Trykk ◀/► for å veksle mellom de forskjellige SCART-typene. SCART-typer TV: "RGB", "Kompositt" og "S-VIDEO". SCART-typer video: "Kompositt".

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

Merk: "VCR SCART" støtter ikke RGB.

5.3.4 HDMI

Denne funksjonen lar deg velge en oppløsning på HDMI-porten.

- Trykk ▲ for å velge 720p eller 1080i.

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

Denne funksjonen setter opp utgangssignalet for TV-apparatet.

• Bruk ▲ t▼å velge innstillingene.
• Bruk ◀/▶ til å velge.
• Bildeforhold: 4:3 er for "vanlige" TV-apparater, mens 16:9 er beregnet for bredformat TV-apparater.
• Konvertering: Avhengig av hvilket TV-format du har, kan du velge hvordan bilder i 4:3 eller 16:9 skal vises på skjermen.

Letter Box - Hele bildet er synlig, med svarte horisontale striper over og under.

Pan Scan - kun den midtre delen av bildet vises på skjermen.

Pillar Box - Hele bildet er synlig, med svarte vertikale striper på høyre og venstre side av bildet.

Stretch - Bildet strekkes horisontalt slik at det dekker hele skjermen.

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

5.3.6 Lyd

Alternativet "Lyd" gir deg muligheten til å velge ønskede lydinnstillinger.

• Trykk ▲ ▼ for å veksle mellom de forskjellige oppsettsalternativene.
• Velg lydinnstillingene med ◀/▶.
• SPDIF-utgang (Dolby Digital eller PCM): Denne innstillingen styrer det digitale lydsignalet som sendes ut på kontakten som er merket med "DIGITAL AUDIO OUT OPTICAL". Velg "Dolby Digital" hvis utstyret du skal koble til har mulighet for digital Dolby-dekoding. Innstillingen PCM er beregnet på digital stere

- Lydforsinkelse: Hvis du har en HDTV, og et separat lydsystem koblet til OPTICAL AUDIO OUT-porten på mottakeren, kan det hende at du må justere lydforsinkelsen. Dette er på grunn avat det kan ta litt lengre tid for HDTV-apparat å vise bildet,enn for stereoanlegget til å behandle lydsignalet. For å korrigere dette må det legges inn en forsinkelse på lydsignalet, slik at det blir synkronisert med bildet.

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

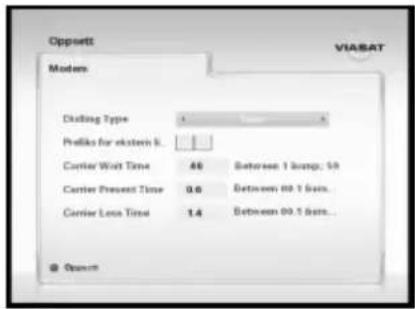

5.3.7 Modem

På denne skjermen kan du velge hvordan mottakeren kobler seg opp til Viasat via telefonlinjen. Disse innstillingene gjøres automatisk när du velger land under installeringsprosessen. Normalt trenger du ikke endre disse.

- Hvis det er nødvendig må du bruke nummertastene (0-9) til å angi et "Prefiks for ekstern linje"

R∅D: Gå tilbake til innstillingsmenyen.

BLÅ: Bruk endringene.

Velg denne funksjonen hvis du vil tilbakestille mottakeren til innstillingene den hadde fra fabrikken. Alle innstillinger vil bli endret til fabrikkinnstillingene.

• Bruk ▲ t'å velge "Ja" eller "Nei".
• Trykk OK for å bekrefte valget. Start mottakeren igjen manuelt.
• Hvis du vil starte mottakeren på nytt, må du koble den fra strømnettet.

5.4 Mottakerinformasjon

Denne funksjonen vil vise produktinformasjonen. Du må se på denne skjermen hvis du blir bedt om det av kundeservice, eller lignende.

5.5 Signaltest

Du kan se nivået til signalene som mottas av mottakeren. Hvis kanalsignalet er låst, vil statusen på menyen "Mottaker låst på signal" bli endret til "Ja".

PROGRAMMERE FJERNKONTROLLEN FOR BRUK MOT TV-APPARATET.

Du kan programmere fjernkontrollen slik at den kan betjene grunnfunksjonene på Tv-apparatet. Dette gir deg muligheten til å styre Tv-apparatet, og mottakeren med bare en fjernkontroll.

1. Kodesøk

For å kunne programmere fjernkontrollen slik at den fungerer sammen med det Tv-apparatet du har, må du først bruke den til å finne den firesifrede koden som stemmer med merket på TV-apparatet ditt. I løpet av dette kodesøket vil du gå igjennom alle tilgjengelige koder i fjernkontrollens bibliotek.

Søke etter TV-apparatets kode:

1. Sørg for at TV-apparatet er slått på.
2. Trykk ned TV-knappen på fjernkontrollen og slipp den igjen.
3. Trykk ned og hold SETUP helt til den røde lysdioden under TV blinker to ganger.
4. Bruk nummertastene (0-9) til å taste inn 991. Den røde lysdioden under TV blinker to ganger.
5. Pek fjernkontrollen mot Tv-apparatet og trykk.
6. Pek fjernkontrollen mot Tv-apparatet og trykk deretter på CH+ gjentatte ganger, helt til TV-apparatet slår seg av (hver gang du trykker CH+ sender fjernkontrollen signal om at Tv-apparatet skal slå seg av ved hjelp av den neste koden som ligger i biblioteket). Det kan hende at du må trykke CH+ mange ganger (opp til 150). Kodesøket kan ta opp til 15 minutter. Hvis du hopper over en kode, kan du gå tilbake ved å trykke CH-. Husk at du må peke fjernkontrollen mot TV-mottakeren hele tiden under kodesøket.
7. Når Tv-apparatet slår seg av, må du trykke SETUP for å lagre koden. Den røde lysdioden under TV blinker to ganger.
8. Så snart fjernkontrollen er satt opp mot Tv-apparatet ditt, kan du betjene det ved å trykke TV først. Trykk TV hvis du vil styre Tv-apparatet. Trykk VIASAT-knappen hvis du vil styre mottake ren igjen.

2. Kodeutblinking

Når du har funnet korrekt kode, kan du bruke fjernkontrollen til å utføre en "kodeutblinking", slik at du kan se hva koden er.

1. Trykk ned TV-knappen på fjernkontrollen og slipp den igjen.
2. Trykk ned og hold SETUP helt til den røde lysdioden under TV blinker to ganger.
3. Bruk nummertastene (0-9) til å taste inn 990. Den røde lysdioden under TV blinker to ganger.
4. Trykk 1 og tell antallet blink.
5. Trykk 2 og tell antallet blink.
6. Trykk 3 og tell antallet blink.
7. Trykk 4 og tell antallet blink. Nå har du koden.
   Hvis lysdioden ikke blinker i det hele tatt under trinn 4, 5, 6 og 7, er koden 0.
8. Skriv ned koden på den tiltenkte plassen i batterirommet, så har du den til senere.

3. Bruke kodetabellen

Hvis fjernkontrollen ikke fungerer etter at du har kjørt et kodesøk, kan det hende at du likevel bruker feil kode. Gjenta søket igjen for å finne den rette koden. Hvis dette heller ikke hjelper, kan du bruke kodetabellen som du kan laste ned fra Viasats nettsider.

1. Last ned kodetabellen fra nettsidene (www.viasat.se), finn merket på Tv-apparatet ditt i tabellen, og velg den første koden på listen.
2. Kontroller at Tv-apparatet er slått på (ikke i hvilemodus), og trykk TV-knappen på fjernkontrollen.
3. Trykk ned og hold SETUP helt til den røde lysdioden under TV-knappen blinker to ganger.
4. Bruk nummertastene (0-9) til å angi koden på 4 siffer (TV-knappen vil blinke to ganger etter at du har tastet inn det 4. sifret).
5. Trykk for å se om du greier å slå av Tv-apparatet Hvis Tv-apparatet ikke svarer, må du gjenta trinn 1 til 5 sammen med hver av kodene som er listet opp for det merket du har. Hvis ingen av kodene styrer Tv-apparatet, eller hvis merket ikke er på listen, må du gjennomføre kodesøket som er beskrevet på side 30.
6. Slå på Tv-apparatet igjen ved å trykke på nummertastene (0-9), eller ved å bruke CH+ og kontroller at alle funksjonene fungerer som de skal.
7. Skriv ned koden på den tiltenkte plassen i batterirommet, så har du den til senere.

4. Tilbakestille fjernkontrollen

1. Trykk ned og hold SETUP helt til den røde lysdioden under TV blinker to ganger.
2. Bruk nummertastene (0-9) til å taste inn 981. Den røde lysdioden under TV blinker to ganger. Fabrikkinnstillingene er standardverdiene som aktiveres på fjernkontrollen.

FEILS∅KING

Du kan laste ned, og oppgradere systemets programvare. Distributøren vil gi deg mer informasjon om dette.

Problem Mulig årsak Løsning på	problemet
Ingen lysdiode lyser frontpanelet;Ingen strømtilførsel	Strømkabelikke riktig satt inn	Sett inn strømkabelen riktig
Ikke bilde på skjermen Mottaker i	standby-modus;SCART-kabelen er ikke tilkoblettil video-utgangen på fjernsynet;ikke riktig kanal- eller video-utgang valgt på fjernsynet	Sett mottakeren “On” (PÅ);Sjekk kobling;Kontroller kanal- og videoutgang(Tv-apparatets brukerveiledning)
Ingen lyd SCART- eller lydkabelen er	feilkoblet;Lydstyrken = 0.Mute (demping) aktivert	Sjekk kobling;Skru opp volumnivået på fjernsynet.Trykk på MUTE-tasten
Fjernkontrollen virker ikke	Feil bruk;Utladede batterier eller de er satti feil;TV-modus er valgt	Pek fjernkontrollen mot mottakeren;Bytt batterier eller sett de ordentlig på plass;Trykk "Viasat" på fjernkontrollen
Dårlig bildekvalitet/signalstyrke inn	For lav signalstyrke Kontroller alle tilkoblingene
Feilmeldinger på skjermen:“Ingen signal”	Antennekabel ikke eller dårlig tilkoblet feil justering av antenneMottaker er ikke installert korrekt	Kontroller tilkoblingene;Kontroller posisjonen til antenne;Kontroller signalstyrken på menyen “Førstegangsinstallasjon”Skanning er slått av på installeringsmenyen

Mørk: Dårlig vær kan føre til dårlig signalmottak.
Det kan være forskjell i kvalitet og format etter hvilket TV-merke du har.

Avhending

Mottakeren, emballasje, (f.eks. skumplast) og batteriene må aldri kastes sammen med vanlig husholdningsavfall. Sørg for å få riktig informasjon om gjeldende bestemmelser i regionen, og kast alt avfall i henhold til disse på tiltenkte avfallsdeponier.

TEKNISKE SPESIFIKASJONER

Strømforsyning

Inngangsspenning: AC 230V\~, 50 Hz

Sikringsstørrelse:

250

V/T1.6AH

Tuner

Frek. område: 950 \~ 2150 MHz

Inngangsnivå: -65 \~ -25 dBm

Tilkoblingstype: F-type, hunn

LNB strømstyring: 13 V/18 V, 22 kHz-tone

DiSEqC: 1.0 Støtter 2 posisjoner

Demodulator

Type: QPSK Demodulasjon (DVB-S, DVB-S2),

8-PSK

Symbolhastighet: 1\~45Ms/s

Innvendig feilkorreksjon: Viterbi Convolution

Kodingshastighet(DVB-S) - 1/2,2/3,3/4,5/6,7/8

Kodingshastighet (DVB-S2) -1/2, 3/5, 2/3, 3/4, 4/5,

5/6, 8/9, 9/10

Utvendig feilkorreksjon: Reed Solomon-koding (204,188), t = 8

Video-dekoder

System-dekoding: MPEG 2 MP@ML, MPEG4 (H.264)

Datahastighet: 1\~15 Mb/s

Videoformater: 4:3 (normal) & 16:9 (bredskjerm)

Bildeoppløsning: SCART: 576i

HDMI/komponent: 720p, 1080i,

Audio-dekoder

System-dekoding: MPEG1 ISO/IEC 11172\~3 layer I & II, Dolby

DigitalAudio-modus: mono, dual, stereo, joint stereo

Samplingsfrekvens: 32, 44.1, 48 kHz

A/V-utgang

Grensesnitt: 2 SCART (TV, VCR), HDMI, Optical Audio (SPDIF).

SD: TV SCART, VCR SCART

HD: HDMI

SPDIF: Optisk lydutgang

Fysiske spesifikasjoner

Størrelse (B x D x H): 270 x 200 x 40 mm

Vekt (netto): 1,21 Kg

Simple gray rounded rectangle outline on white background (no text or symbols)

DSB-H670N

Käyttöopas

FIN

TURVAOHJEET
