Tuotetyyppi	Digitaalinen satelliitti-HD-vastaanotin
Merkki ja malli	Samsung ViasatHD DSB-H670N
Mitat (L x S x K)	270 x 200 x 40 mm
Nettopaino	1.21 kg
Virtalähde	AC 230V~, 50Hz, Sulake 250V/T1.6AH
Virittimen taajuusalue	950 – 2150 MHz
LNB-ohjaus	13V/18V, 22 kHz ääni, DiSEqC 1.0 (2 paikkaa)
Demodulointi	QPSK, 8-PSK (DVB-S/S2), symbolinopeus 1–45 Ms/s
Videon dekoodaus	MPEG2 MP@ML, MPEG4 (H.264), 1–15 Mb/s
Videoformaatit	4:3 ja 16:9
Videon ulostulon tarkkuudet	SCART: 576i; HDMI/Komponentti: 576p, 720p, 1080i
Äänen dekoodaus	MPEG1/2 Layer I&II, Dolby Digital, Dolby Digital Plus
Äänen ulostulo	Optinen SPDIF (Dolby Digital 5.1 tai PCM)
Liitännät	2 SCART (TV, VCR), HDMI, optinen ääni, Ethernet, USB 2.0 (2x), puhelin (RJ11)
Älykorttipaikka	Etupaneeli, Viasat-älykortille
Kauko-ohjain	Infrapuna, sisältää TV-koodiasetuksen ja oppimistoiminnon
Sähköinen ohjelmaopas (EPG)	Kyllä, 24h navigointi, muistutukset ja monikielinen tuki
Lapsilukko	Kanavaesto, ikäraja (7/11/15/18), PIN-suojaus, kulutusraja
Lisäominaisuudet	Suunnittelija, lipputilaus, radiolista, tekstitelevisio, näytönsäästäjä, automaattiset ohjelmistopäivitykset
Turvallisuus ja huolto	Älä avaa; pidä erossa nesteistä; varmista ilmanvaihto; puhdista kostealla liinalla; irrota verkkovirrasta myrskyjen aikana
Hävittäminen	WEEE-vaatimusten mukainen; älä hävitä kotitalousjätteen mukana; kierrätä paristot erikseen

Usein kysytyt kysymykset - ViasatHD DSB-H670N SAMSUNG

Kuinka suoritan ViasatHD DSB-H670N:n ensimmäisen asennuksen?

Kytke kaikki kaapelit (satelliitti, SCART/HDMI, puhelin) ennen verkkolaitteen kytkemistä. Kytke televisio ja vastaanotin päälle, noudata sitten näytön ohjeita: valitse maa, LNB-asetus, oletustransponderi, signaalitesti ja HD-TV-tarkkuus. Oletusasetukset ovat yleensä oikein. Jos onnistuu, kanava 3 ilmestyy.

Mitä teen, jos signaalia tai kuvaa ei tule?

Tarkista ensin kaikki kaapeliliitännät, erityisesti satelliittikaapeli ja SCART/HDMI. Varmista, ettei vastaanotin ole valmiustilassa. Käytä Signaalitesti-valikkoa (Asetukset > Signaalitesti) tarkistaaksesi lukituksen tilan ja signaalin voimakkuuden. Jos signaali on heikko, suuntaa antenni uudelleen tai tarkista sääolosuhteet. Varmista myös, että televisiossa on oikea tulovalittu.

Kuinka liitän vastaanottimen puhelinlinjaan?

Käytä mukana toimitettua RJ11-puhelinkaapelia. Työnnä toinen pää vastaanottimen takapaneelin PHONE-liitäntään. Valitse maasi puhelinpistorasiaan sopiva sovitin. Irrota nykyinen puhelinlinjasi seinästä, kytke se sovittimeen ja työnnä sovitin seinäpistorasiaan. Tämä on välttämätöntä tilausmaksutapahtumien tilaamiseksi.

Voinko katsoa HD-kanavia tällä vastaanottimella?

Kyllä, ViasatHD DSB-H670N tukee HD-tarkkuutta jopa 1080i:hin HDMI:n tai komponenttiliitännän kautta. Parhaan laadun saavuttamiseksi käytä HDMI-kaapelia ja aseta tarkkuudeksi 720p tai 1080i Tarkkuusasetukset-valikossa (Asetukset > Järjestelmäasetukset). Huomaa, että teksti-TV ei välttämättä toimi HDMI:n kanssa.

Kuinka asetan lapsilukon ja estän kanavia?

Siirry kohtaan Asetukset > Lapsilukko. Anna PIN-koodi (oletus 0000). Valitse Kanavaesto-kohdasta estettävät kanavat. Ohjausasetukset-kohdassa aseta ikäraja (7-18) tai ota PPV-PIN käyttöön. Voit myös vaihtaa PIN-koodin Vaihda PIN -kohdassa. Estetyt kanavat vaativat PIN-koodin katselua varten.

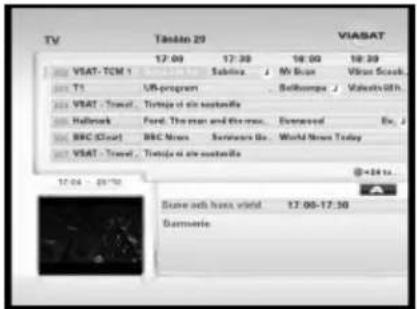

Kuinka käytän sähköistä ohjelmaopasta (EPG)?

Paina kaukosäätimen EPG-painiketta. Käytä nuolinäppäimiä kanavien ja ohjelmien selailuun. Paina OK nykyisen tapahtuman kohdalla esikatsellaksesi; paina OK uudelleen virittääksesi. Tulevia tapahtumia varten paina OK asettaaksesi muistutuksen. Käytä SININEN/KELTAINEN -painikkeita hypätäksesi 24 tuntia eteenpäin. Paina EXIT palataksesi suoraan TV-lähetykseen.

Kuinka tilaan tilausmaksullisen (PPV) ohjelman?

Paina kaukosäätimen TICKET-painiketta. Valitse lippukanava ja ohjelma. Paina OK tilataksesi. Vastaanottimen on oltava kytkettynä puhelinlinjaan tilauksen aikana. Tilauksen jälkeen kanava on käytettävissä varauspäivän klo 10:stä seuraavaan päivään klo 10:een.

Mitä teen, jos kaukosäädin ei toimi?

Tarkista ensin paristot: vaihda kaksi uutta AA-paristoa, varmista oikea napaisuus. Jos kaukosäädin on TV-tilassa, paina VIASAT-näppäintä palataksesi vastaanottimen ohjaukseen. Tarvittaessa parita kaukosäädin uudelleen noudattamalla koodin hakuprosessia (katso oppaan sivu 30). Varmista myös, että kaukosäätimen IR-anturi on suunnattu etupaneeliin.

Kuinka palautan vastaanottimen tehdasasetukset?

Siirry kohtaan Asetukset > Järjestelmäasetukset > Tehdasasetukset. Anna PIN-koodi (oletus 0000). Valitse Kyllä ja paina OK. Irrota sitten verkkovirta ja kytke uudelleen uudelleenkäynnistystä varten. Kaikki käyttäjäasetukset (kanavat, asetukset) menetetään.

Mitä huolto- ja turvallisuusohjeita tulisi noudattaa?

Säilytä vastaanotinta hyvin ilmastoidussa paikassa, pois suorasta auringonvalosta ja lämmönlähteistä. Älä tuki tuuletusaukkoja. Puhdista ulkopinnat kevyesti kostealla liinalla (ei liuottimia). Irrota virta ukkosmyrskyjen aikana. Älä yritä avata laitetta; jätä huolto ammattilaisille. Hävitä tuote ja paristot paikallisten määräysten (WEEE) mukaisesti.

KÄYTTÖOHJE ViasatHD DSB-H670N SAMSUNG

Tämä digisovitin on valmistettu kansainvälisten turvallisuusstandardien mukaisesti. Lue seuraavat suositeltavat turvatoimet huolellisesti.

VERKKOVIRTA: AC 230 V\~, 50 Hz

YLIKUORMITUS: Älä ylikuormita pistorasioita, jatkojohtoja tai sovittimia sillä tämä saattaa aiheuttaa tulipalon tai sähköiskun.

NESTEET: Älä tuo nesteitä digisovittimen lähelle. Laitteen päälle ei saa tippua tai roiskua mitään nestettä eikä sen lähelle saa laittaa nesteitä sisältäviä esineitä, kuten maljakkoja.

PUHDISTUS: Irrota digisovittimen pistoke pistorasiasta ennen puhdistusta. Käytä digisovittimen ulkoiseen puhdistukseen kevyesti vedellä (ei liuottimilla) kostutettua riepua.

TUULETUS: Älä tuki digisovittimen tuuletusreikiä. Varmista, että ilma virtaa vapaasti digisovittimen ympärillä. Älä koskaan säilytä digisovitinta suorassa auringonvalossa tai lähellä lämmityslaitteita kuten lämpöpatteria. Älä koskaan pinoa muita sähkölaitteita digisovittimen päälle. Sijoita digisovitin vähintään 30 mm päähän seinästä.

KÄYTTÖLÄMPÖTILA: Digisovitinta ei saa käyttää yli 35 °C lämpötilassa. Digisovittimen pitkäaikaisen oikean toiminnan varmistamiseksi on suositeltavaa käyttää digisovitinta paikassa, jossa ympäristön lämpötila on alle 25 °C.

OHEISLAITTEET: Älä käytä muita kuin valmistajan suosittelemia varusteita vaaran ja laitteen vahingoittumisen estämiseksi.

KYTKEMINEN KAAPELITELEVISIOON JA TELEVISIOON:

Kytke kaikki laitteet ennen virtajohtojen kytkemistä pistorasiaan. Kytke aina digisovitin, TV ja muut laitteet pois päältä ennen kuin kytket tai irrotat kaapeleita. MUUTEN TAAJUUSMUUNNIN (LNB) VOI VAHINGOITTUA.

HUOLTO: Älä yritä huoltaa tätä laitetta itse. Takuun voimassaolo päättyy jos yrität huoltaa laitetta itse. Käänny huoltoasioissa pätevän huoltoedustajan puoleen.

SALAMOINTI: Digisovittimen verkkoliitin ja modeemin puhelinlinja on suojattava jos digisovitin asennetaan alueelle, joka on altis ankaralle salamoinnille. Yksittäisten valmistajien ohjeita muiden digisovittimeen kytkettyjen laitteiden, kuten television, stereoiden ym. laitteiden suojaamiseksi on noudatettava ukonilman aikana.

MAADOITUS: LNB-kaapeli on maadoitettava suoraan satelliittiantennin maaliitäntään. Maadoitusjärjestelmän on noudatettava paikallisia säännöksiä.

VAROITUS!

1. Seuraa näitä ohjeita virtajohdon tai pistokkeen vaurioitumisen estämiseksi.

2. Älä muuntele tai käsittele virtajohtoa tai pistoketta omavaltaisesti.

3. Älä taivuta tai väännä virtajohtoa liikaa.
4. Irroita virtajohto pitämällä pistokkeesta kiinni.

5. Pidä lämpölaitteet mahdollisimman kaukana virtajohdosta, jotta johdon kuori ei sula.

6. Seuraavien ohjeiden noudattamatta jättäminen saataa aiheuttaa sähköiskun.

7. Älä avaa laitteen kuorta.

8. Älä syötä metalleja tai helposti syttyviä esineitä laitteen sisälle.
9. Älä koske virtajohtoa märällä kädellä.
10. Irrota virtajohto salamoinnin ajaksi.
11. Älä peitä vastaanottimen tuuletusaukkoja esineillä kuten sanomalehdillä, vaatteilla jne.

12. Älä aseta vastaanotinta lämpöä säteilevien kodinkoneiden päälle.

13. Älä käytä laitetta jos se on epäkunnossa. Jos jatkat viallisen tuotteen käyttämistä, tämä voi vahingoittaa tuotetta vakavasti. ota yhteyttä paikalliseen laitteen jälleenmyyjään jos laite on epäkunnossa.

14. Pistoketta käytetään kytkinlaitteena ja sen on oltava käyttövalmis aina. laite kytketään irti virtaverkosta vetämällä pistoke pois pistorasiasta, joten pistorasian tulisi olla helposti käytettävissä.

Tämän tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

Oheinen merkintä tuotteessa tai tuotteen oheismateriaalissa merkitsee, että tätä tuotetta ei tule hävittää kotitalousjätteen mukana sen elinkaaren päätyttyä. Hallitsemattomasta jätteenkäsittelystä ympäristölle ja kanssaihmisten terveydelle aiheutuvien vahinkojen välttämiseksi tuote tulee käsitellä

muista jätteistä erillään. Jäte on hyvä kierrättää raaka-aineiksi kestävän ympäristökehityksen takia.

Kotitalouskäyttäjien tulisi ottaa yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen, jotka antavat lisätietoja tuotteen turvallisista kierrätysmahdollisuuksista.

Yrityskäyttäjien tulisi ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tätä tuotetta ei tule hävittää muun kaupallisen jätteen seassa.

SISÄLTÖ

TURVAOHJEET 2

YLEISET OMINAISUUDET 5

Tervetuloa 6

Digisovittimen päivitykset 6

Pakkauksen sisältö 7

KUVAUS 8

Etupaneeli 8

Takapaneeli 9

Kaukosäädin 10

Digisovittimen sijoittaminen....12

DIGISOVITIMENKYTKEMINEN....13

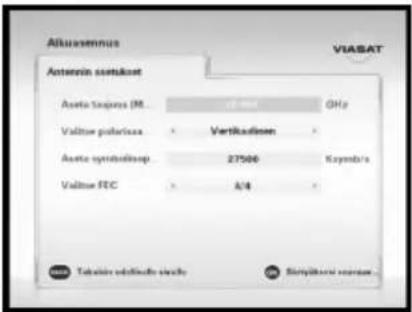

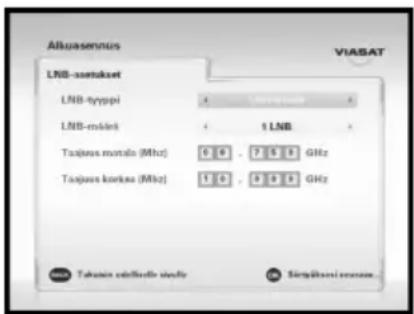

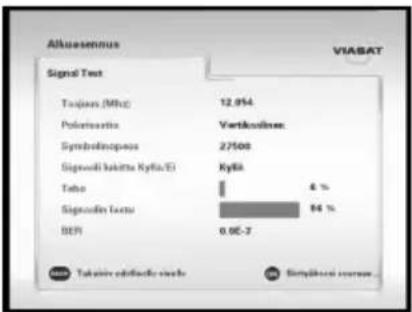

ALKUASENNUS....16

PERUSTOIMINNOT 18

VASTANOTTIMEN KÄYTTÖ....20

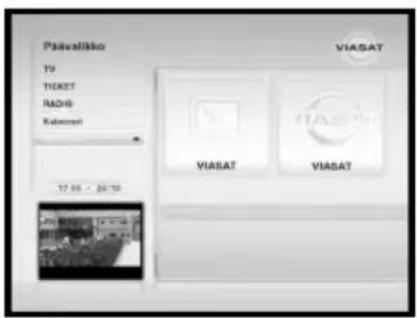

PÄÄVALIKKO 20

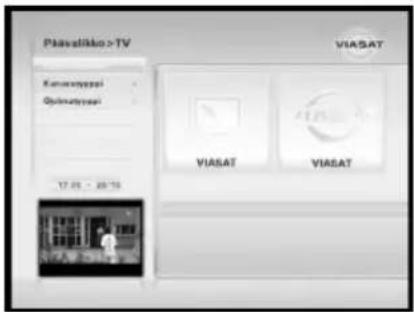

1. TV 20

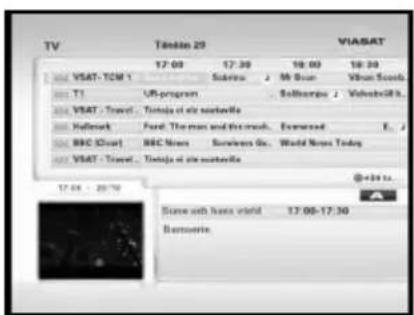

1.1 Kaikkien kanavien opas 20

1.2 Kanavan tyyppi 21

1.3 Ohjelmatyyppi 21

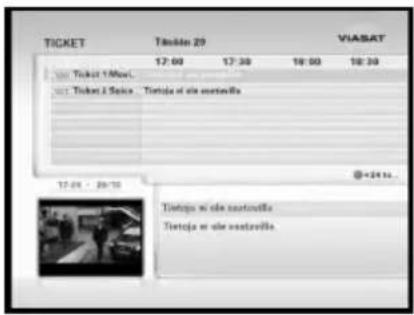

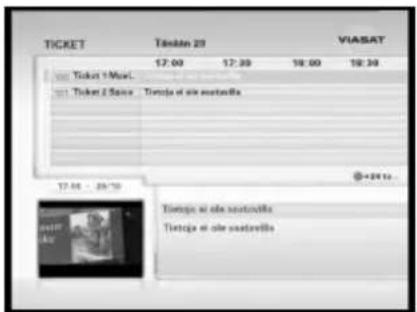

1. Ticket 21

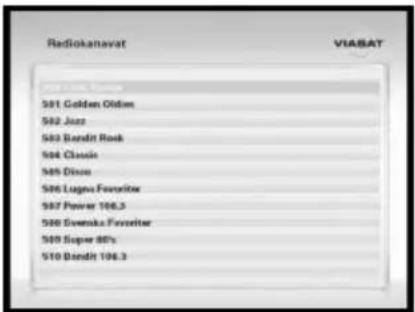

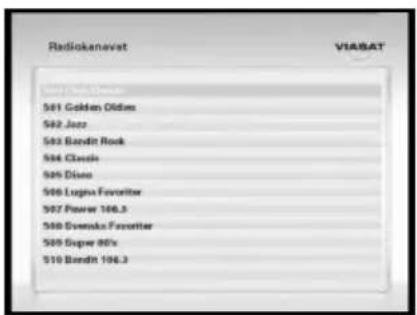

2. Radio 22

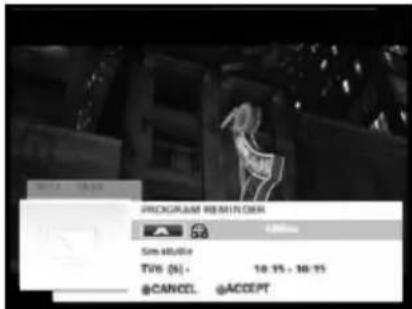

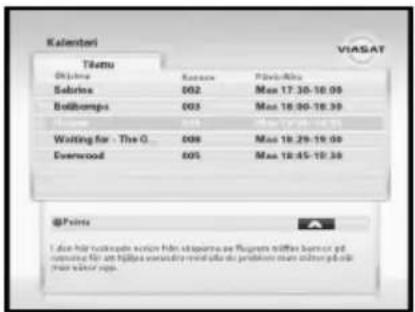

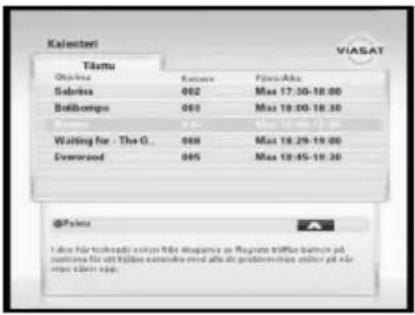

3. Kalenteri 22

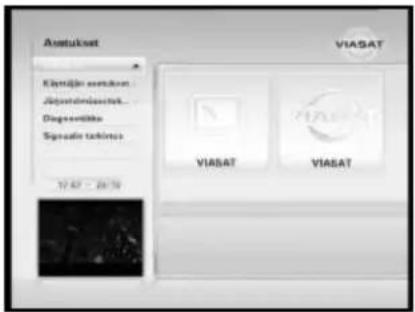

4. Asetukset 23

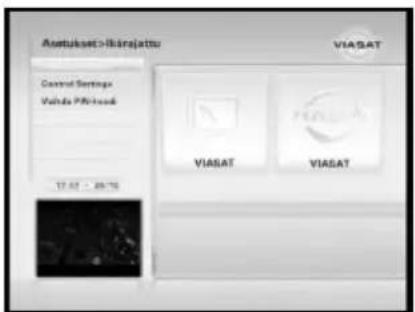

5.1 Ikärajattu 23

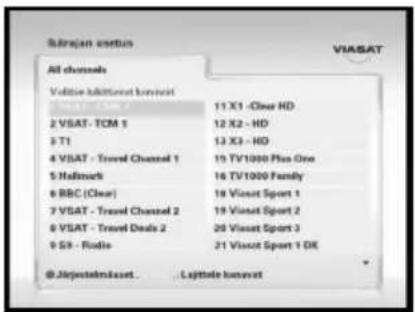

5.1.1 Kanavan lukitus 23

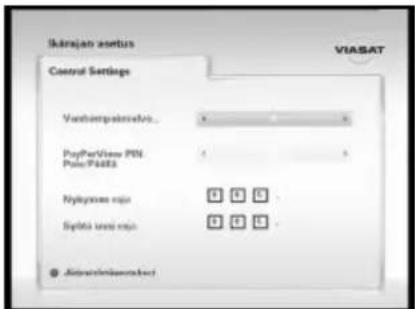

5.1.2 Hallinnan asetukset 23

5.1.3 Vaihda PIN-koodi 24

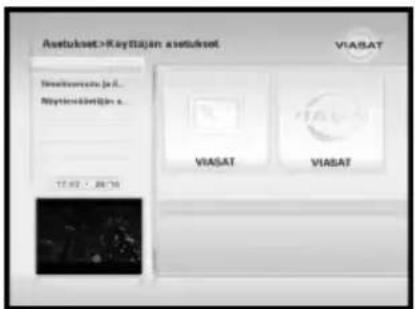

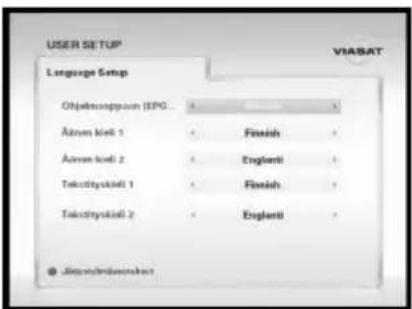

5.2 Käyttäjän asetukset 25 5.2.1 Kieliasetukset 25

5.2.2 Ilmoitusruutu ja ilmoitukset 25

5.2.3 Näytönsäästäjän asetukset 25

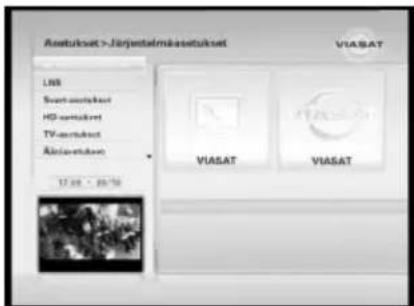

5.3 Järjestelmäasetukset 26

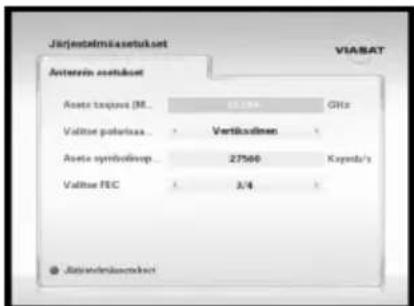

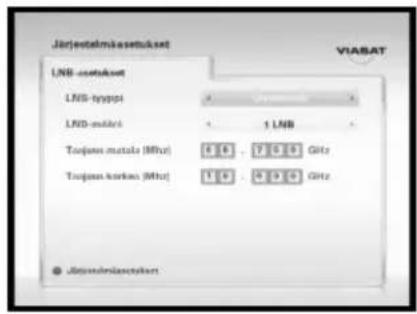

5.3.1 Antennin asetukset 26 5.3.2 LNB-asetukset 27 5.3.3 Scart-asetukset 27 5.3.4 HD-asetukset 27 5.3.5 TV-asetukset 28 5.3.6 Ääniasetukset 28 5.3.7 Modeemiasetukset 29 5.3.8 Tehdasasetukset 29

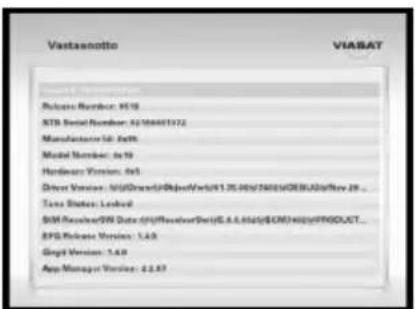

5.4 Diagnostiikka 29

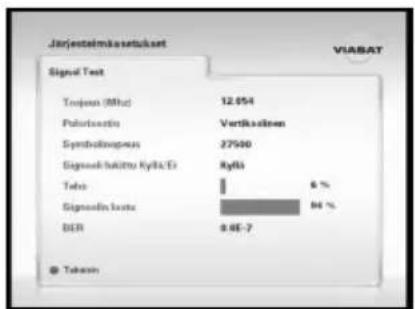

5.5 Signaalin tarkistus 29

Kaukosäätimen virittäminen televisiota varten 30

VIANETSINTÄ....32

DVB-S, DVB-S2 -yhteensopiva

MPEG-2 Video (MP@ML), MPEG-4 Video (H.264)

TUKEE KUVASUHDETTA 4:3(NORMAALI) JA 16:9

(LAAJAKANGAS)

4. AUDIO-OSA

MPEG -1 AUDIO LAYER I & II

MONO, DUAL, STEREO JA YHDISTETTY STEREO AUDIOTILA

32, 44,1 JA 48 KHz NÄYTTEISTYSTAJUUDET

TELEVISION ÄÄNENVOIMAKKUUSSÄÄTÖ JA VAIMENNUSTOIMINTA

(Katso sivu 30)

SPDIF DIGITAALINEN AUDIOULOSTULO

DOLBY DIGITAL

Tervetuloa

Kiitos kun valitsit Viasat HD Zapper -digisovittimen Viasat-kanavapakettien katselua varten. Noudata tämän käyttöoppaan ohjeita huolellisesti, jotta voit nauttia kaikista digitaalisten satelliittikanavien eduista. Digisovitin noudattaa kansainvälisiä Digital Video Broadcasting (DVB) -standardeja. Vastaanotin on toimintavalmis noin minuutin kuluttua siitä kun siihen kytketään virta ensimmäistä kertaa.

Digisovittimen päivitykset

Digisovitinta voidaan päivittää ajoittain. Päivitykset tarjoavat parannettuja ominaisuuksia: uusia näyttöjä ja valikkoja. Vaikka uudet näytöt ja valikot saattavat näyttää hieman erilaisilta kuin tässä oppaassa kuvatut näytöt ja valikot, niiden toiminnot (esim. korostaminen ja valinta) ovat samoja. Päivitykset suoritetaan yleensä yöllä. Digisovittimen pitää olla valmiustilassa, jotta se voi vastaanottaa päivityksiä.

Pakkauksen sisältö

Pakkauksen sisältö pitäisi olla seuraava:

• Viasat HD Zapper -digisovitin (katso alla oleva kuva ja sivut 8-9)
- Kaukosäädin ja paristot (katso alla oleva kuva ja sivut 10-12)
- Käyttöopas ja pikaopas (katso alla oleva kuva).
• SCART-kaapeli (katso alla oleva kuva)
• HDMI-kaapeli (katso alla oleva kuva)
- Ethernet-kaapeli (katso alla oleva kuva)
● Puhelinkaapeli - RJ11 - RJ 11 (katso alla oleva kuva)
● Paikallinen puhelinjohdon (RJ11) sovitin (katso alla oleva kuva ja sivu 15).

Viasat HD Zapper -digisovitin

Kaukosäädin

AA-paristot

Käyttöopas

Pikaopas

SCART-kaapeli

HDMI-kaapeli

Ethernet-kaapeli tulevaa käyttöä varten

Puhelinkaapeli

Puhelinjohdon (RJ11) sovitin

KUVAUS

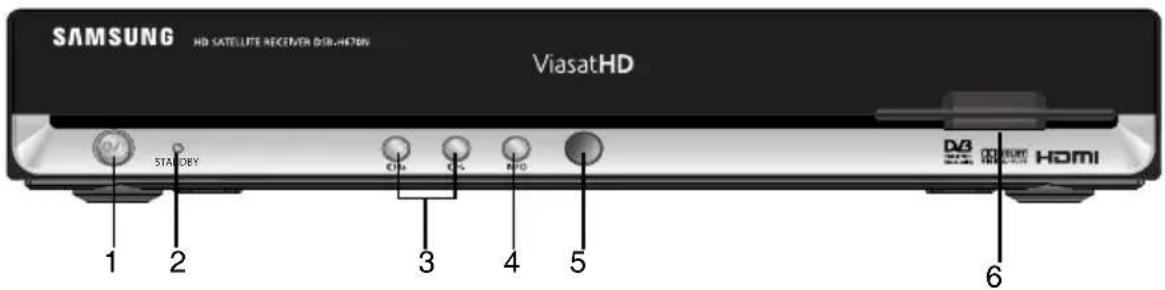

Etupaneeli

1. ⒽTätä painiketta käytetään vastaanottimen kytkemiseksi päälle ja pois päältä (valmiustila).
2. STANDBY Sininen LED-valo valmiustila päällä / pois päältä (LED-valo palaa valmiustilassa)
3. CH+/CH- Näillä painikkeilla vaihdetaan kanavia.
4. INFO Näyttää tietopalkin.
5. Infrapunatunnistin Vastaanottaa kaukosäätimen infrapunakomentoja.
6. Muistikorttipaikka Älykortin korttipaikka.

DOLBY DIGITAL

Valmistettu Dolby Laboratories -yhtiön lisenssillä.

Dolby ja kaksois-D-symboli ovat Dolby Laboratories -yhtiön tavaramerkkejä.

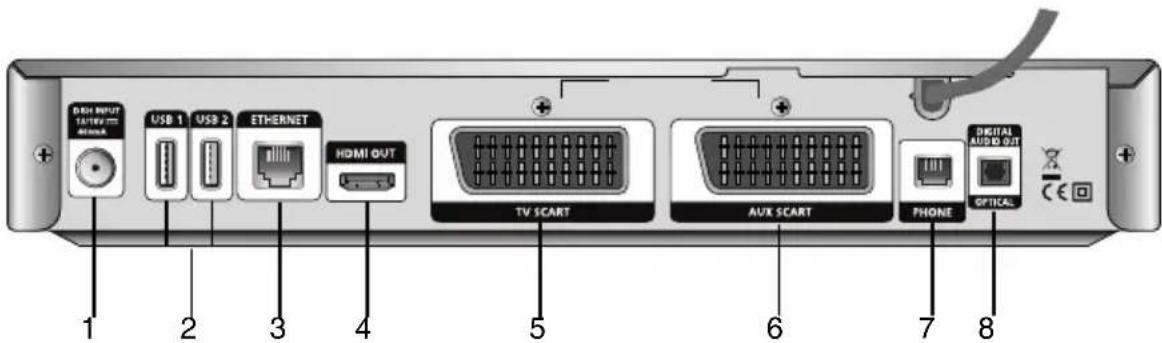

Takapaneeli

1. DISH INPUT Tätä porttia käytetään kytkemään koaksiaalikaapeli lautasantennin LNB-liittimeen.
2. USB USB 2.0 tuleville palveluille ja lisälaitteille.
3. ETHERNET Internet-yhteys. (Tulevaa käyttöä varten).
4. HDMI OUT Kytke tämä television liitin HDMI-kaapelilla parhaan kuvanlaadun saavuttamiseksi.
5. TV SCART Käytetään television kytkentään.
6. AUX SCART Käytetään videonauhurin tai muun laitteen kytkentään.
7. PHONE Käytetään puhelinlinjan tai modeemin kytkentään.
8. DIGITAL AUDIO OUT OPTICAL

Ulostulo äänijärjestelmän kytkemistä varten.

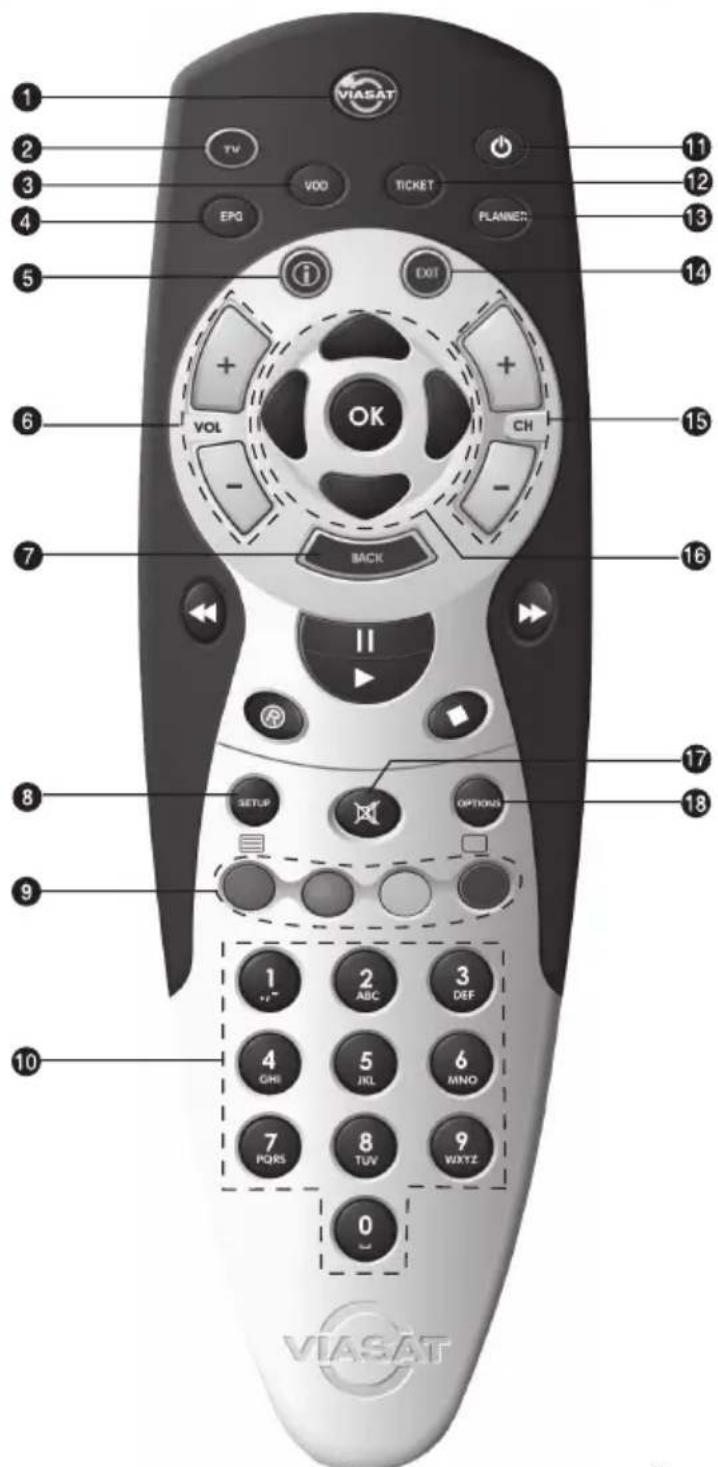

Kaukosäädin

Huornautus: Varmista paristoja asetettaessa, että napaisuus (+/-) on oikein. Älä käytä vanhoja paristoja uusien kanssa. Korvaa paristot kahdella uudella määrätynkokoisella paristolla. Jos et käytä kaukosäädintä pitkään aikaan, poista siitä paristot.

1. VIASAT Tällä painikeella siirrytään viimeksi katsottuun televisiokanavaan.
2. TV TV-painike.
3. VOD Tällä painikkeella tuodaan Video on Demand (VOD) -valikko esiin.
4. EPG Näyttää näytöllä sähköisen ohjelmaoppaan (EPG).
5. ①Näyttää ilmoitusruudun.
6. VOL+/VOL- Näillä painikkeilla lisätään tai vähennetään television äänenvoimakkuutta.
7. BACK Palaa edelliseen kanavaan koko näytön tilassa ja palaa edelliseen näyttöön käyttöliittymänäytössä.
8. SETUP Käynnistää järjestelmän asetuksen.
9. Väripainikkeet (PUNAINEN, VIHREÄ, KELTAINEN, SININEN)

Käytetään digisovittimen erikoistoimintojen valintaan.

1. Numeropainikkeet 0-9

Käytetään numeroiden syöttämiseen.

1. ⏻ POWER) Asettaa digisovittimen valmiustilaan (ei signaalia televisiolle).
2. TICKET Näyttää Tickets-valikon.
3. PLANNER Käynnistää kalenterin.
4. EXIT Tyhjentää kuvaruutunäytöt ja palaa ohjelman katseluun.
5. CH+/CH- Painikkeilla vaihdetaan kanavaa.
6. Nuolipainikkeet (▲▼◀▶)

Näillä painikkeilla siirretään palkkia valikkovalintojen valitsemiseksi.

OK Tällä painikkeella

vaimennetaan/palautetaan ääni.

1. VAIMENNUS (呎)

Tällä painikkeella siirrytään normaalin ja vaimennetun äänen välillä.

1. OPTIONS Avaa kieli- ja teksitysilmoitusruudun.

Huopau: Saat lisätietoja kaukosäätimen käytöstä sivuilta 30 - 31.

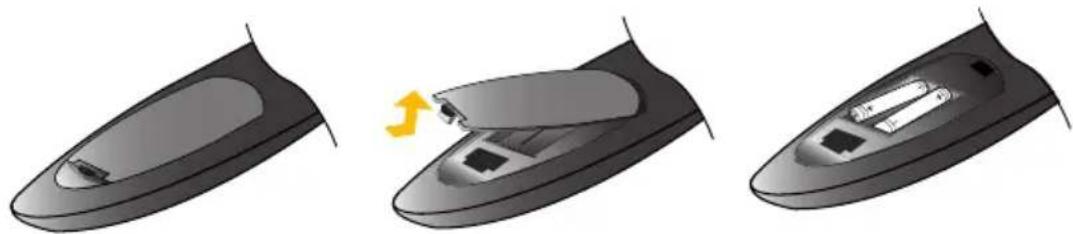

Paristojen asettaminen kaukosäätimeen

Aseta kaksi mukana toimitettua AA-paristoa kaukosäätimeen seuraavasti:

1. Paina kaukosäätimen alapuolella olevan paristolokeron kannen salpa ylös ja nosta kansi irti kaukosäätimestä.
2. Aseta kaksi paristoa kuvan osoittamalla tavalla. Varmista, että paristojen + ja - merkinnät vastaavat paristolokeron vastaavia merkintöjä.
3. Aseta paristolokeron kansi takaisin paikoilleen kannen yläpuolinen kieli edellä ja työnnä kansi paikoilleen.

Älä jätä tyhjiä paristoja kaukosäätimeen. Vaihda molemmat paristot samanaikaisesti. Älä hävitä paristoja kotitalousjätteen mukana. Käytetyt paristot on kierratettävä.

Digisovittimen sijoittaminen

Varmista, että televisio, videonauhuri ja digisovitin asetetaan sopivaan paikkaan.

• Helppopääsyisen pistorasian lähelle.
  • Lautasantennin johtojen lähelle.
• 10 metrin etäisyydelle puhelinpitokkeesta (muussa tapauksessa tarvitset puhelimen jatkojohdon).

DIGISOVITTIMENKYTKEMINEN

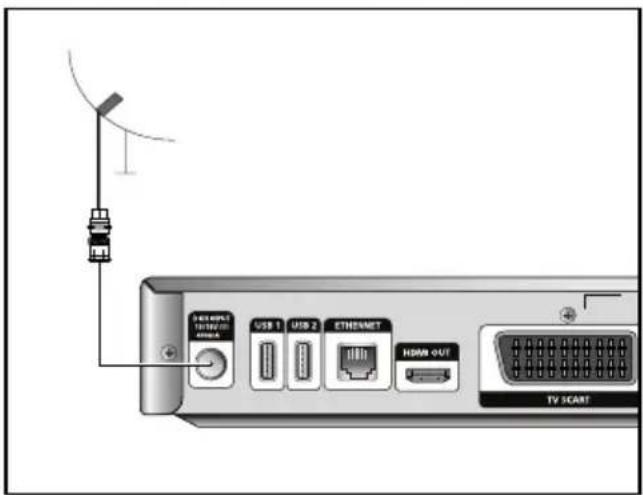

Kytke digisovitin antenniin

Kun antenni on asennettu, kytke koaksiaali-kaapeli LNB:stä digisovittimen takana olevaan "DISH INPUT" liitäntään.

Kiristä kaikki kaapelin liittimet käsin. Älä käytä minkäänlaista vääntötyökalua liittimiä kiristäessäsi.

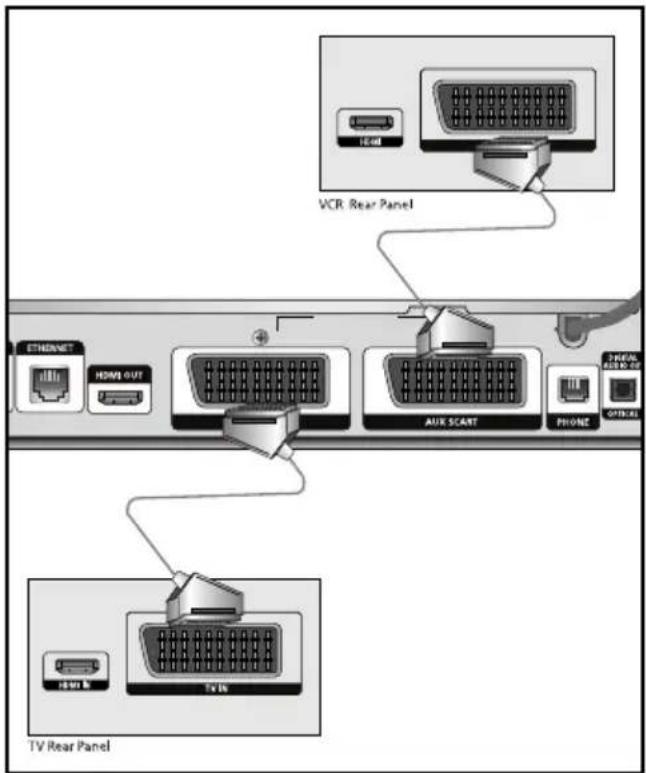

Peruskytkentä (SCART)

1. Liitä SCART-kaapeli digisovittimen TV SCART -liittimen ja television SCART-liittimen välille.

2. Jos haluat liittää digisovittimen televisioon ja videonauhuriin samanaikaisesti, tarvitset toisen SCART-kaapelin. Kytke SCART-kaapeli videonauhurin ja digisovittimen SCART-liittimen, jossa on merkintä AUX, välille.

Huomautus

Jos kuvanlaatu heikkenee katsottaessa kopiosuojattuja kertamaksunäytöksiä, kytke digisovitin suoraan televisioon. Älä kytke digisovitinta videonauhurin kautta.

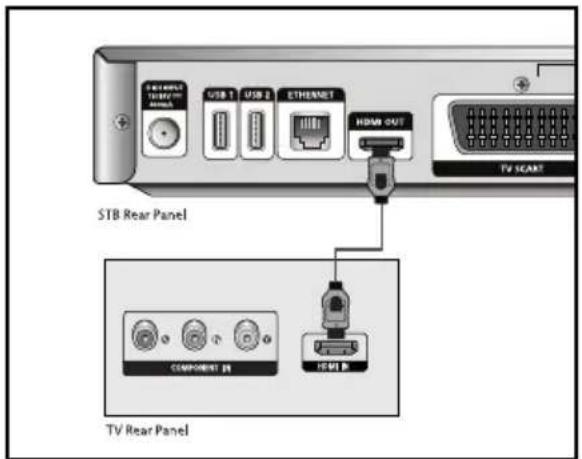

Liitä HDMI-kaapeli digisovittimen HDMI OUT ja -liittimen ja HDMI-laitteen (televisio, monitori)HDMI IN -liittimen välille.

Huomautus: - Liitäntä ei toimi jos käytät standardista poikkeavaa kaapelia tai jos kaapelin pituus haittaa käyttöä tai toimintaa.

- Näytön kuvaa ei näy jos kytket HDMI- liitännän televisioon tai monitoriin, jota HDCP ei tue.

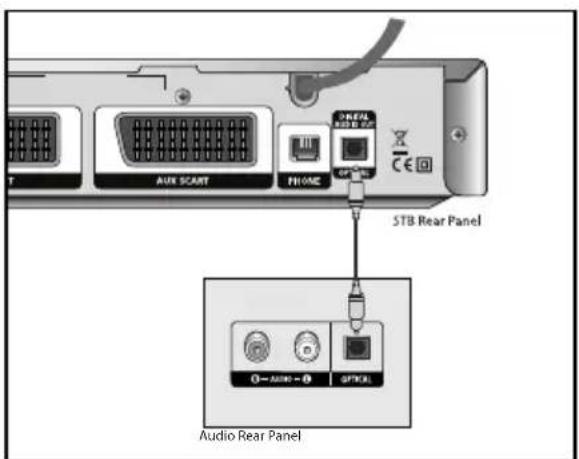

Ulkoisen äänijärjestelmän kytkeminen.

Nykyään on saatavilla monentyyppisiä äänijärjestelmiä.Oikealla on yksinkertainen kuvaus- äänijärjestelmästä. Saat lisätietojaäänijärjestelmän käyttöoppaasta.

Kytke äänijärjestelmä optista digitaalista äänituloa varten digisovittimen DIGITAL AUDIO (OPTICAL) -liittimeen.

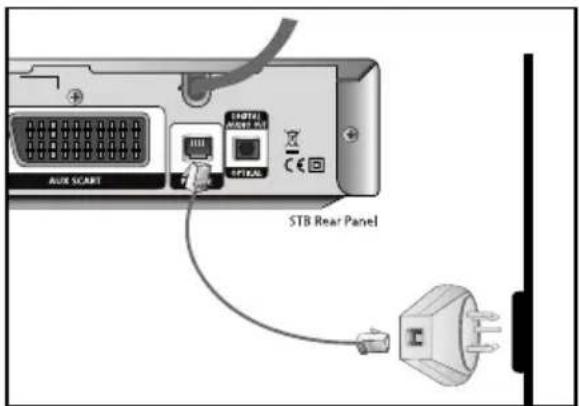

Puhelinlinjaan liittäminen

(Tarvittaessa)

• Aseta toimitetun puhelinjohdon toinen pää puhelinpistorasiaan (merkitty PHONE), joka sijaitsee digisovittimen takapaneelissa.
• Valitse sijaintiisi sopiva sovitin. Jos et ole varma sovittimesta, vertaa sitä puhelinpistokkeeseen. Liitä toimitetun puhelinjohdon toinen pää sovittimen RJ-11-liittimeen.

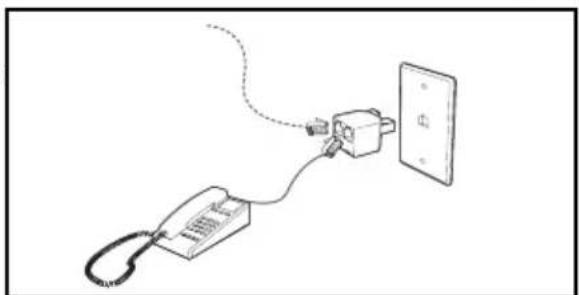

• Irrota puhelinpistoke puhelinpistorasiasta Aseta puhelinpistoke sovittimen oikeaan liittimeen. Aseta sovitin puhelinpistorasiaan.

Huormaus: Jos puhelinpistorasia on RJ11-pistorasia, (kuvassa oikealla), saatat tarvita jakajan (lisävaruste), jotta voit liittää sekä digisovittimen että puhelimen.

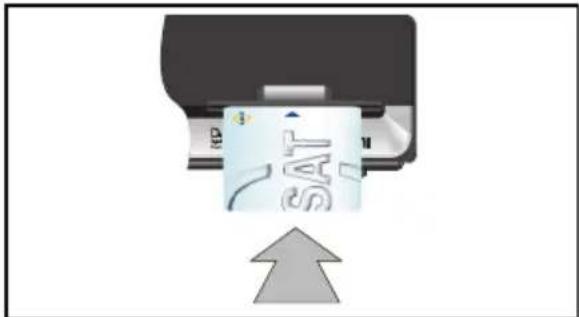

Ohjelmakortin asettaminen paikoilleen

Syötä ohjelmakortti Viasat logo ylöspäin ja kullanvärinen siru alaspäin.

Ohjelmakortin oikea käyttö

• Älä poista ohjelmakorttia vastaanottimesta tai aseta sitä vastaanottimeen tarpeettomasti.
• Älä taivuta ohjelmakorttia. Pidä se pois lasten ja lemmikkieläinten ulottuvilta.
• Älä kastele ohjelmakorttia äläkä puhdista sitä puhdistusnesteillä.

Huomautus : Jos olet jo Viasat-asiakas, poista ohjelmakortti vanhasta digisovittimesta ja seta se uuteen digisovittimeen. Jos olet uusi asiakas ja ohjelmakorttia ei ole toimitettu digisovittimen mukana, se toimitetaan erikseen viikon sisällä. Tällä välin voit katsella digisovittimella aloituspakettia.

Kytkeminen verkkovirtaan

Kun kaikki kytkennät on tehty turvallisesti, voit kytkeä digisovittimen pistokkeen pistorasiaan.

Huomeutus: ÄLÄ kytke virtapistoketta pistorasiaan ennen kuin KAIKKI muut kytkennät on liitetty.

ALKUASENNUS

Alkuasennus on suoritettava ennen televisio-ohjelman katselua.

Tämän vuoksi näet ensin vain valikkoruudun. Varmista, että televisio on kytketty päälle.

1. Maa

• Valitse haluamasi maa painikkeella ▲ / ▼.
• Vahvista painamalla OK-painiketta ja siirry seuraavaan ruutuun.

Huomautus: Tällä asetuksella valitaan valikon oletuskieli.

Oletusasetukset ovat seuraavissa ruuduissa. Paina oK-painiketta käyttääksesi digisovittimen oletusasetuksia tai paina BACK-painiketta siirtyäksesi takaisin edelliseen ruutuuun. voit muuttaa asetusnäyttöjen asetuksia tämän asennuksen aikana tai myöhemmin. Katso sivut 25-27.

Jos “alkuasennus” onnistui, televisiokanava näkyy television kanavapaikassa 3. tarkista asennus jos signaalia ei ole. tarkista, että kaikki kytkennät on tehty oikein. Katso kohta vianetsintä, s. 32.

2. LNB (LNB-asetukset)

• Voit valita asetuskohteen painikkeella ▲ / ▼.
  ● Paina painiketta ◀ / ▶ valitaksesi “LNB-tyyppi” ja “LNB-määrä”.
• Vahvista painamalla OK-painiketta ja siirry seuraavaan ruutuun.
• Siirry edelliseen valikkoon painamalla BACK-painiketta.

Huomaitus

Jos samaan SATCR LNB:hen kytketään useampi vastaanotin, jo asennetut vastaanottimet on irrotettava pistorasiasta. Kun uusi vastaanotin on asennettu, aiemmin irtikytketyt digisovittimet voidaan käynnistää uudelleen.

3. Antennin asetukset

● Aseta taajuus (Mhz): painamalla numeropainikkeita (0-9).
- Valitse polarisaatio: Valitse "Vertikaalinen" tai "horisontaalinen" painikkeella ◀/►.
- Aseta symbolinopeus: Aseta symbolinopeus painamalla numeropainikkeita (0-9)
- Valitse FEC: Valitse FEC (1/2, 2/3, 3/4, 5/6 tai 7/8) painamalla painiketta ◀ / ▶.
Vahvista painamalla OK-painiketta ja siirry seuraavaan ruutuun. Siirry edelliseen valikkoon painamalla BACK-painiketta.

4. Signaalin tarkistus

Signaalin asetuksen jälkeen signaalin tarkistus -näytöllä näkyy kotivastaanottimen lukitustila.

Jos "Signaali lukittu Kyllä/Ei" -kohdassa lukee "Kyllä", tämä tarkoittaa sitä, että digisovitin on lukittu satelliitin signaaliin. Jos tässä kohdassa lukee "Ei" ja VIRTA ja SIGNAALIN TASO on 0%, tarkista antennin kytkennät.

• Vahvista painamalla OK-painiketta ja siirry seuraavaan näyttöön. Lukittu kanava näkyy näytöllä.
• Siirry edelliseen valikkoon painamalla BACK-painiketta.

5. HD TV -asetus

Jos digisovitin on kytketty teräväpiirtotelevisioon HDMI-kaapelilla, tarkkuuden arvo näkyy.

Televisio-digisovitin -yhdistelmän optimaalinen resoluutio on korostettu oletusarvoisesti. Jos haluat vaihtaa resoluutiota, siirrä osoitin painikkeella ▲ / ▼ ja suorita valinta painamalla OK-painiketta.

PERUSTOIMINNOT

1. Digisovittimen kytkeminen päälle ja pois päältä

• Voit asettaa digisovittimen valmiustilaan painamalla -painiketta.
• Voit poistaa digisovittimen valmiustilasta painamalla -painiketta.

Huomaitus Aseta digisovitin valmiustilaan kun et käytät sitä. Näin säästät virtaa ja rahaa ja vähennät kasvihuonekaasupäästöjä.

2. Kanavien valinta

Voit valita kanavan painamalla CH+/CH--painiketta siirtyäksesi ylös ja alas luetteloiden sivuilla.

3. Äänenvoimakkuuden säätö (vain televisio)

Äänenvoimakkuuden hallinta:

• Voit säätää äänenvoimakkuutta painamalla VOL+ /VOL- -painiketta.
• Voit siirtyä vaimennustilaan painamalla (VAIMENNUS)-painiketta.
• Voit peruuttaa vaimennustoiminnon painamalla (VAIMENNUS) tai VOL+ /VOL- -painiketta uudelleen.

Kaukosäätimen asettamisesta televisiota varten löytyy lisätietoja sivulta 30.

4. Kanavan tiedot

- Painikkeella ①yoit tarkastella lisätietoja katsomastasi ohjelmasta. Muun muassa seuraavat tiedot näkyvät:

- Kanavan numero ja nimi

• Ohjelman nimi ja lyhyt kuvaus
• Aloitus/lopetus -aika
• Nykyinen aika

- Voit tarkastella nykyisen kanavan tietoja painamalla painiketta ① suoran lähetyksen aikana.

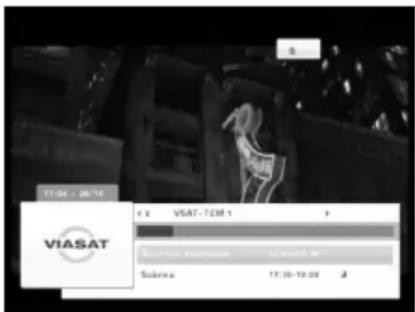

5. Navigointi

Navigointi on kuvaruudulla näkyvä ohje, jonka avulla voit hyödyntää parhaiten televisiotasi. Navigoinnilla voit vaihtaa kanavaa, katsoa ohjelmaopasta ja asettaa muistutuksia.

• Voit tuoda nykyisen kanavan ohjelmaoppaan esiin painamalla OK.
• Voit tuoda muiden kanavien nykyiset tapahtumat esiin painamalla ◀ / ▶ -painiketta.
• Voit valita nykyisen tapahtuman painamalla OK-painiketta.
• Voit tuoda tulevien tapahtumien tiedot esiin painamalla ▲ / ▼ -painiketta.
• Voit poistaa ilmoitusruudun painamalla BACK-painiketta.
• Voit asettaa muistutuksen painamalla OK -painiketta tulevan tapahtuman kohdalla. Saat lisätietoja sivuilta 20 ja 22.

6. EPG (sähköinen ohjelmaopas)

Sähköinen ohjelmaopas antaa kanavalistan. Saat lisätietoja sähköisen ohjelmaoppaan ominaisuuksista sivulta 20.

7. Ticket-kanavaluettelo

Voit tuoda ticket-kanavaluettelon esiin painamalla TICKET-painiketta. Tilausohjeet löytyvät sivulta 21.

8. Kalenteriluettelo

Voit tuoda varatut tapahtumat esiin painamalla PLANNER-painketta. Tapahtumien varausohjeet löytyvät sivuilta 18 ja 20. Saat lisätietoja kalenterista sivulta 22.

Näyttää radioluettelon. Radiokanavaopas löytyy sivulta 22.

VASTAANOTTIMEN KÄYTTÖ

PÄÄVALIKKO

Alkuasennuksen jälkeen.

• Voit tuoda päävalikon näkyviin painamalla EPG-painiketta. Alivalikon aiheet näkyvät: "TV", "Ticket", "Radio", "Kalenteri" ja "Asetukset".
• Valitse haluttu ominaisuus painikkeella ▲ / ▼ ja paina OK-painiketta.

1. TV

Tässä toiminnossa on 3 valikkoa: "Kaikkien kanavien opas", "Kanavatyyppi" ja "Ohjelmatyyppi".

• Aloitusajat ja päivä näkyvät ylhäällä kun katselet televisio ohjelmaopasta. Asetettu kanava näkyy vasemmassa alakulmassa olevassa esikatseluikkunassa.
• Jos haluat katsoa eri ohjelmien lähetysaikoja, paina ◀ / ▶ -painiketta.
  ● Voit siirtyä kanavaluettelossa painamalla painiketta ▲ / ▼
• Voit siirtää kokonaisia sivuja EPG-ruudukossa painamalla kaukosäätimen CH+/CH- -painiketta.
• Voit siirtyä tuloksissa eteen- tai taaksepäin 24 tunnilla painamalla SINISTÄ (+24 tuntia) tai KELTAISTA (-24 tuntia) -painiketta.
  ● Voit jatkaa television katselua painamalla EXIT-painiketta.
• Kun haluat asettaa muistutuksen, korosta tuleva tapahtuma ja paina OK -painiketta. Voit jatkaa television katselua painamalla EXIT-painiketta.
• Jos painat OK-painiketta kerran nykyisen tapahtuman aikana, digisovitin valitsee tämän tapahtuman esikatseluikkunassa. Jos painat OK-painiketta toisen kerran, sähköinen ohjelmaopas sulkeutuu ja siirtyy tämän tapahtuman televisiokuvaan.

1.1 Kaikkien kanavien opas

Tämä toiminto näyttää kanavaluettelon ryhmittämättä kanavia.

1.2 Kanavan tyyppi

Tämä toiminto näyttää kanavaluettelon ryhmitettyjen kanavatyppien, kuten viihteen, elokuvien, musiikin, uutisten ja urheilun kanssa.

1.3 Ohjelmatyyppi

Tämä toiminto näyttää ohjelmaluettelon ryhmitetyillä ohjelmatyypeillä (esim. musiikki, uutiset, show, urheilu, lapset ja nuoret, musikki & tanssi ja taide & kulttuuri. Voit valita yhden ohjelmatyypin.

2. Ticket

Tämä toiminto näyttää ticket-kanavaluettelon. Voit siirtyä tähän valikkoon suoraan käyttämällä kaukosäätimen TICKET-painiketta.

Ticketistä voit tilata elokuvia, urheilua ja aikuisohjelmia. Valitse tilauksen yhteydessä

Ticket-ohjelma, jonka haluat katsoa. Kun olet tilannut ohjelman, voit käyttää Ticket-kanavaa koska tahansa alkaen klo 10:00 ohjelman tilauspäivänä aina seuraavaan päivään kello 10:00 asti.

• Valitse kanava painamalla painiketta ▲ / ▼.
• Valitse elokuva painamalla painiketta ◀ / ▶.
• Tilaa painamalla OK-painiketta.

Huomantus: Digisovittimen pitää olla liitettynä puhelinlinjaan.

Katso sivu 15.

3. Radio

Näyttää radioluettelon. Valitse radiokanava, jota haluat kuunnella ja paina sitten OK-painiketta.

4. Kalenteri

Tämä toiminto näyttää luettelon varatuista tapahtumista. Voit siirtyä tähän valikkoon suoraan käyttämällä kaukosäätimen PLANNER-painiketta.

• Valitse jokin tapahtuma painamalla painiketta ▲ / ▼.
• Näet tapahtuman tiedot näytöllä korostamalla tapahtuman ja painamalla (OK-painiketta). Voit poistaa muistutuksen painamalla OK-painiketta uudelleen. Paina muussa tapauksessa BACK tai EXIT-painiketta).
• Voit poistaa korostetun tapahtuman painamalla PUNAISTA painiketta.

"Planner" näyttää muistutusviestin televisioruudulla hieman ennen muistutettavan ohjelman alkamista.

• Voit hyväksyä muistutuksen painamalla SINISTÄ painiketta. Digisovitin vaihtaa kanavaa automaattisesti ohjelman alkamisaikana.
• Voit peruuttaa muistutuksen ja jatkaa nykyisen ohjelman katselemista vaihtamatta kanavaa painamalla PUNAISTA painiketta.

Huomautus: Jos mitään valintaa ei tehdä, muistutus siirtyy automaattisesti varattuun tapahtumaan. Voit muuttaa muistutuksen näyttöajan (katso kohta "Ilmoitusruutu ja ilmoitukset" sivulta 25).

5. Asetukset

Tässä toiminnossa on viisi valikkoa: "Ikärajattu", "Käyttäjän asetukset", "Järjestelmäasetukset", "Diagnostiikka" ja "Signaalin tarkistus".

Huomautus: Voit siirtyä tähän valikkoon suoraan painamalla kaukosäätimen SETUP-painiketta.

5.1 Ikärajattu

Ikärajattu-toiminto asettaa katselurajoituksia ja estää luvattoman pääsyn digisovittimeen 4-numeroisella PIN-koodilla. (PIN-koodin tehdasasetus on: 0000) Alivalikoita on kolme: "Kanavan lukitus", "Hallinnan asetukset" ja "Vaihda PIN-koodi".

5.1.1 Kanavan lukitus

Tätä toimintoa käytetään ei-toivottujen kanavien estämiseksi.

• Valitse haluamasi kanava painamalla ▲ / ▼ tai ◀ / ▶ -painiketta.
  ● Lukitse kanava painamalla OK-painiketta.

KELTAINEN-painike: Lajittele kanava.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

5.1.2 Hallinnan asetukset

Tässä näytössä voidaan asettaa eri rajoituksia.

Vanhempainvalvonta

Voit estää tietyn tapahtuman asettamalla ikärajoituksen. Kanava lukitaan ja sen katsomista varten vaaditaan PIN-koodi, jos nykyinen tapahtuman rajoitus on yhtä suuri tai suurempi kuin asetuksesi. Vaihtoehdot ovat A (ei rajoitusta), 7, 11, 15 tai 18. Jos rajoitus on esimerkiksi 15, kaikki tapahtumat, joilla on suurempi luokitus, estetään. Vanhempainvalvonta toimii vain, jos lähettäjä ilmoittaa rajoitusluokan tiedot.

- Voit tuoda halutun ikärajoituksen (A, 7, 11, 15 tai 18) näkyviin painamalla painiketta ◀ / ▶.

Seuraava viesti ilmestyy, jos yrität katsoa lukittua kanavaa (kanavan lukitus tai ikärajoitus). Tämä kanava on lukittu (kanavan numero). Syötä PIN-koodi.

1.Syötä oikea PIN-koodi numeropainikkeilla (0-9) ja paina OK-painiketta.
2. Jos teet virheen, poista numero painamalla painiketta ◀. Haluttu kanava näkyy, jos PIN-koodi on oikein.

Jos PIN-koodi on väärä, se pyydetään syöttämään uudestaan tai valitsemaan kanava, joka ei ole lukittu.

Huomeius

Kun poistat kanavan lukituksen tällä tavoin, kaikki lukitut kanavat vapautetetaan edellyttäen, että digisovittimella on valittu jokin näistä kanavista. Kanava lukitaan automaattisesti 2 minuutin kuluessa, jos valitset vapaan kanavan kun asetat digisovittimen valmiustilaan tai kytket sen pois päältä.

PPV PIN

Voit valita vaaditaanko PIN-koodi kertamaksunäytöksien oston yhteydessä.

- Valitse näytön "On" tai "Off" valinta painikkeella ◀ / ▶.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

Käyttöraja

Käyttörajalla voidaan valita suurin yksittäisestä kertamaksunäytöksestä maksettava summa.

- Voit asettaa uuden rajan painamalla numeropainikkeita (0-9). Jos teet virheen, korosta muutettava numero painikkeella ◀ / ▶ ja kirjoita uusi numero.

5.1.3 Vaihda PIN-koodi

Voit vaihtaa neljä merkkiä pitkän salasanasi.

• Voit asettaa uuden PIN-koodin numeropainikkeilla (0-9).
  ● Vahvista uusi PIN-koodi.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

Huomaitus: Jos unohdit PIN-koodin, se voidaan palauttaa vain soittamalla Viasatin asiakaspalveluun.

5.2 Käyttäjän asetukset

Valikossa on "Kieliasetukset", "Ilmoitusruutu ja ilmoitukset" ja "Näytönsäästäjän asetukset".

5.2.1 Kieliasetukset

"Kieliasetukset" valinnalla käyttäjä voi valita halutun sähköisen ohjelmaoppaan, äänen ja tekstityksen kielen. Käytettävissä on viisi kielivalikkoa: englanti, tanska, suomi, norja ja ruotsi.

● Voit valita asetuskohteet painikkeella ▲ / ▼.
- Valitse kieliasetus painikkeella ◀ / ▶.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

5.2.2 Ilmoitusruutu ja ilmoitukset

Valitse tämä valikko ilmoitusruutu ja ilmoitukset -asetuksille.

● Voit valita asetuskohteet painikkeella ▲ / ▼.
- Valitse ilmoitusruutuasetukset painikkeella ◀ / ▶.
- Esitysaika: kauanko kanavailmoitus näkyy näytöllä.
- Automaattisen virityksen muistutus: siirtyykö sovitin automaattisesti kanavalle kun muistutus ilmestyy.
- Muistutusilmoitus: ilmoittaa kuinka kauan ennen ohjelmaa, jolle muistutus on asetettu, muistutusilmoitus näkyy.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

5.2.3 Näytönsäästäjän asetukset

"Näytönsäästäjän asetukset" -asetuksella voidaan valita näytönsäästäjän kuvan tyyppi, jonka digisovitin näyttää television näytöllä. Valitse tyyppi ja aika, jonka digisovitin odottaa ennen näytönsäästäjän aktivointia. Näytönsäästäjä poistuu käytöstä, kun kaukosäätimen painiketta painetaan.

• Valitse tämä valikko näytönsäästäjän asetuksia varten.
  ● Voit valita asetuskohteet painikkeella ▲ / ▼ tai ◀ / ▶.

KELTAINEN -painike: Esikatselu.

SININEN painike: Ottaa muutokset käyttöön.

5.3 Järjestelmäasetukset

Tämän toiminnon asetus vaatii PIN-koodin.

(PIN-koodin tehdasasetus on: 0000)

- Syötä PIN-koodi.

Kahdeksan alivalikkoa näkyy:"Antennin asetukset", "LNB (LNB-asetukset)", "Scart-asetukset", "HD-asetukset", "TV-asetukset", "Ääniasetukset", "Modeemiasetukset" ja "Tehdasasetukset".

5.3.1 Antennin asetukset

Oletusarvot on jo syötetty tähän näyttöön. Näitä ei tarvitse tavallisesti vaihtaa. Arvoja on ehkä muutettava, jos vaihdat lautasantennia.

● Voit valita asetuskohteet painikkeella ▲ / ▼.
- Syötä taajuus ja symbolinopeus numeropainikkeilla (0-9).
- Valitse polarisaatio ja ennakoiva virheenkorjaus (FEC) painamalla painiketta ◀ / ▶.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

5.3.2 LNB-asetukset

LNB asetetaan manuaalisesti tällä toiminnolla. Oletusarvot on jo syötetty tähän näyttöön. Näitä ei tarvitse tavallisesti vaihtaa. Arvoja on ehkä muutettava, jos vaihdat lautasantennia.

● Voit valita asetuskohteet painikkeella ▲ / ▼.
● Paina painiketta ◀ / ▶ valitaksesi "LNB-tyyppi" ja "LNB-määrä".
- Syötä Low Band - ja High Band -taajuus käyttämällä numeropainikkeita (0-9).

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

Huomaitus:

Jos samaan SATCR LNB:hen kytketään useampi vastaanotin jo asennetut vastaanottimet on irrotettava pistorasiasta. Kun uusi vastaanotin on asennettu, aiemmin irtikytketyt digisovittimet voidaan käynnistää uudelleen.

5.3.3 Scart-asetukset

Tämä toiminto asettaa digisovittimen SCART-lähdön.

● Voit valita asetuskohteet painikkeella ▲ / ▼.
- Valitse SCART -lähdön tyyppi painamalla painiketta ◀ / ▶. Television SCART-lähtö: "RGB", "Composite" ja "S-VIDEO". Videonauhurin SCART-lähtö: "Composite".

PUNAINEN painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

Huorautus

VCR-Scart ei tue RGB:tä.

5.3.4 HD-asetukset

Tämä toiminto asettaa HDMI-lähdön resolution.

● Paina painiketta ▲ / ▼ valitaksesi 720p tai 1080i.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

5.3.5 TV-asetukset

Toiminnolla asetetaan television lähtötila.

• Valitse asetukset painamalla painiketta ▲ / ▼.
• Suorita valinta painamalla painiketta ◀ / ▶.
• Kuvasuhde: 4:3 tavallisille televisioille ja 16:9 laajakulmatelevisioille.
• Muunnos: Valitse telsvision muodosta riippuen kuinka 4:3 tai 16:9 lähetykset näkyvät televisiossasi.

Jos valitsit 4:3:

Postiluukku - koko lähetetty kuva näkyy pystysuorine palkkeineen.

Panoroitu skannaus - vain lähetetyn videon keskiosa täyttää kuvaruudun.

Venytys - lähetetty video venytetään vaakasuoraan, jotta se täyttää kuvaruudun.

Jos valitsit 16:9:

Postilaatikko - koko lähetetty kuvaruutu näkyy, pystysuoria palkkeja vasemmalla ja oikealla.

Panoroitu skannaus - vain lähetetyn videoon keskiosa täyttää kuvaruudun.

Venytys - lähetetty video venytetään vaakasuoraan, jotta se täyttää kuvaruudun.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

5.3.6 Ääniasetukset

"Ääniasetukset" valinnalla käyttäjä voi valita halutut ääniasetukset.

• Voit valita asetuskohteet painikkeella ▲ / ▼.
• Valitse ääniasetukset painikkeella ◀ / ▶.
• S/PDIF-ulostulo (Dolby Digital tai PCM): Tällä asetuksella hallitaan digitaalisen äänen lähtöä, liittimestä joka on merkitty "DIGITAL AUDIO OUT OPTICAL". Valitse "Dolby Digital" jos laitteistossa on Dolby Digital koodausominaisuudet. PCM-asetus on digitaalista stereoääntä varten.
• Viive: Viiveasetusta on ehkä muutettava, jos sinulla on HDTV ja liität erillisen äänijärjestelmän digisovittimen OPTICAL AUDIO OUT -liittimeen. Asetus on muutettava koska HDTV:n videotietojen näyttämiseen kuluva aika saattaa olla hieman pidempi kuin äänisignaalien saapuminen kaiuttimiiin. Voit korjata tilanteen lisäämällä viiveen äänisignaaliin, kunnes se on "synkronoitu" kuvan kanssa.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

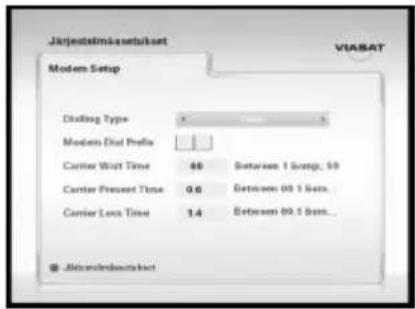

5.3.7 Modeemiasetukset

Tässä näytössä voidaan valita kuinka digisovitin kytketään Viasatiin puhelinlinjohdolla. Nämä asetukset tehdään automaattisesti kun valitset maan asennuksen aikana. Näitä ei tarvitse tavallisesti vaihtaa.

- Syötä "Modeemin etuliite" numeropainikkeilla (0-9) jos se vaaditaan.

PUNAINEN-painike: Palaa asetusvalikkoon.

SININEN-painike: Ottaa muutokset käyttöön.

5.3.8 Tehdasasetukset

Valitse tämä, jos haluat palauttaa digisovittimen tehdasasetukset. Kaikki asetuset menetetään kun tehdasasetukset palautetaan.

• Valitse "Kyllä" tai "ei" painikkeella ▲ / ▼.
• Paina OK-painiketta vahvistaaksesi valintasi. Käynnistä digisovitin uudelleen.
• Irrota virtajohto pistorasiasta, jotta voit käynnistää digisovittimen uudelleen.

5.4 Diagnostiikka

Tuotetiedot näkyvät tässä toiminnossa. Tätä sivua voidaan tarvita asiakkaan tai asiakasneuvonnan pyynnöstä.

5.5. Signaalin tarkistus

Digisovittimen vastaanottaman signaalin tila näkyy. Jos kanava on estetty, "Signaali lukittu Kyllä/Ei" -valikon tilaksi tulee "Kyllä".

Kaukosäätimen virittäminen televisiota varten

Voit virittää kaukosäätimen käyttämään television perustoimintoja. Näin voit ohjata televisiota ja digisovitinta yhdellä kaukosäätimellä.

1. Koodin haku

Hae ensin kaukosäätimellä nelinumeroinen koodi, joka vastaa käyttämäsi television merkkiä. Koodin haku käy läpi kaikki kaukosäätimen muistissa olevat koodit.

TV-koodin haku:

1. Varmista, että televisio on kytketty päälle.
2. Paina kaukosäätimen TV -painiketta ja vapauta se.
3. Pidä SETUP -painiketta painettuna, kunnes TV -painikkeen alla oleva punainen LED-valo vilkkuu kahdesti.
4. Syötä 991 numeropainikkeilla (0-9) . TV -painikkeen alapuolella oleva punainen LED-valo vilkkuu kahdesti.
5. Suuntaa kaukosäädin televisiota kohti ja paina ⏻ -painiketta.
6. Suuntaa kaukosäädin televisota kohti ja paina CH+ toistuvasti, kunnes television virta katkeaa (joka kerta painaessasi CH+ kaukosäädin lähettää POWER (TV off) -signaalin käyttämällä muistissa seuraavana olevaa TV-koodia). CH+ -painiketta on ehkä painettava useita kertoja (jopa 150 kertaa). Koodin haku voi kestää jopa 15 minuuttia. Jos ohitat koodin, voit hakea aiempia koodeja painamalla CH- -painiketta. Muista suunnata kaukosäädin kohti televisiota koodin haun aikana.
7. Kun televisio kytkeytyy pois päältä, tallenna löytynyt koodi painamalla SETUP-painiketta. TV -painikkeen alla oleva punainen LED-valo vilkkuu kahdesti.
8. Kun koodi on asetettu, voit vaihtaa kaukosäätimen ohjaamaa televisiota painamalla TV -painiketta. Voit vaihtaa kaukosäätimen ohjaamaan käyttämään televisiota painamalla TV -painiketta. Voit vaihtaa kaukosäätimen ohjaamaan digisovitinta painamalla VIASAT-painiketta.

2. Koodin vilkuttaminen

Kun olet löytänyt oikean koodin, voit määrittää sen kaukosäätimen avulla.

1. Paina kaukosäätimen TV -painiketta ja vapauta se.
2. Pidä SETUP -painiketta painettuna, kunnes TV -painikkeen alla oleva punainen LED-valo vilkkuu kahdesti.
3. Syötä 990 numeropainikkeilla (0-9) . TV -painikkeen alapuolella oleva punainen LED-valo vilkkuu kahdesti.
4. Paina 1 ja laske montako kertaa LED vilkahtaa.
5. Paina 2 ja laske montako kertaa LED vilkahtaa.
6. Paina 3 ja laske montako kertaa LED vilkahtaa
7. Paina 4 ja laske montako kertaa LED vilkahtaa. Nyt olet löytänyt nelinumeroisen koodin. Jos LED ei vilkahda vaiheissa 4,5,6 tai 7, koodin numero on 0.
8. Kirjoita koodi muistiin kaukosäätimen paristokotelossa sille varattuun tilaan.

3. TV-kooditaulukon käyttö

Koodi on ehkä vääärä, jos kaukosäädin ei toimi koodihaun jälkeen. Yritä hakea oikea koodi suorittamalla haku uudelleen. Jos haku epäonnistuu, voit käyttää Viasatin verkkosivuilta ladattavaa TV-kooditaulukkoa.

1. Lataa TV-kooditaulukko Viasatin verkkosivuilta (www.viasat.se), etsi televisiosi merkki TV-kooditaulukosta ja valitse luettelon ensimmäinen 4-merkkinen koodi.
2. Paina kaukosäätimen tv-painiketta ja vapauta se.
3. Pidä SETUP -painiketta painettuna, kunnes TV-painikkeen alapuolella oleva punainen LEDvalo vilkkuu kahdesti.
4. Syötä television 4-merkkinen koodinumeropainikkeilla (0-9) (TV-painike vilkkuu kahdesti kun olet syöttänyt neljännen merkin).
5. Paina ⏻-painiketta nähdäksesi voiko television kytkeä pois päältä. Jos televisio ei vastaa kaukosäätimen komentoon, toista vaiheet 1-5 jokaisella television merkin koodilla. Katso sivulla 30 kuvattu koodin haku, jos mikään koodi ei toimi tai jos television merkkiä ei ole luettelossa.
6. Kytke televisio takaisin päälle painamalla numeropainikkeita (0-9) tai CH+ -painiketta ja tarkista, että kaikki toiminnot toimivat oikein.
7. Klrjoita koodi ylös kaukosäätimen paristokotelossa olevaan tilaan tulevaa käyttöä varten.

4. Kaukosäätimen asetusten palauttaminen

Kaukosäätimen tehdasasetusten palauttaminen:

1. Pidä SETUP -painiketta painettuna, kunnes TV -painikkeen alla oleva punainen LED-valo vilkkuu kahdesti.
2. Syötä 981 numeropainikkeilla (0-9). TV -painikkeen alapuolella oleva punainen LED-valo vilkkuu kahdesti.

Kaukosäätimen tehdasasetukset palautetaan.

VIANETSINTÄ

Voit ladata ja päivittää vastaanottimen järjestelmän ohjelmistoa lähettäjän määräämän kanavan kautta. Jälleenmyyjä antaa tästä lisätietoa.

Ongelma	Mahdollinen syy	Ongelman ratkaisu
“LED-valo ei pala etupaneelissa; ei virtalähdettä”	Virtajohtoa ei ole kytketty oikein	Kytke virtajohto oikein
Ei kuvaa näytöllä	“Vastaanotin valmiustilassa; SCART-kaapelia ei ole kytketty videon ulostuloon televisiossa; vääärä kanavan tai videon ulostulo valittu televisiossa”	“Aseta vastaanotin “”päälle””; Tarkista kytkennät; Tarkista kanava ja videon ulostulo (television ohjekirja)”
Ei ääntä	“SCART- tai äänikaapeli kytketty väärin; Äänenvoimakkuus = 0; Vaimennus käytössä”	“Tarkista kytkentä; Lisää television äänenvoimakkuutta; Paina VAIMENNA-painiketta”
Kaukosäädin ei toimi kunnolla	“Ei toimi oikein; Paristot ovat vanhoja tai ne on asetettu väärin; TV-tila on valittu”	“Osoita kaukosäädin kohti vastaanotinta. Korvaa paristot tai aseta ne oikeinpäin. Paina kaukosäätimen Viasat-painiketta.”
Huono kuvanlaatu / signaalinvoimakkuus	Signaalinvoimakkuus liian alhainen	Tarkista kaikki kaapelikytkennät
Näytöllä näkyvät virheilmoitukset: “Ei signaalia”	“Antennikaapelia ei ole kytketty oikein tai kytkentä löystynyt; antenni on sijoitettu väärin; Vastaanotinta ei ole vielä asetettu”	“Tarkista liitäntä ja korjaa; Tarkista sijainti ja siirrä antenna; Tarkista signaalin voimakkuus “”Alkuasennus”” –valikosta “”Asennus”” –valikon skannaus”

Huomauius: Huono sää voi heikentää signaalinvoimakkuutta.

Näyttötilan kuvanlaadussa tai videoformaatissa saattaa olla eroja riippuen television merkistä.

Hävittäminen

Laitetta, pakkausmateriaalia (esim.vaahtomuovi) ja paristoja ei ikinä pidä hävittää talousjätteen mukana. Hanki asianmukaista tietoa yhteisösi jätehuoltomääräyksistä ja hävitä kaikki jäte määräysten mukaisesti eri keräyspisteisiin.

TEKNISET TIEDOT

Virtalähde

Tyyppi: SMPS

Syöttöjännite: AC 230V\~, 50 Hz

Sulakekoko: 250 V/T1,6AH

Viritin

Taajuusalue : 950 \~ 2150 MHz

Tulosignaalin taso: -65 \~ -25 dBm

Liitintyyppi: F-tyypin naarasliitin

LNB tehonsäätö: 13 V/18 V, 22 kHz tone

DiSEqC:

1.0 Voidaan käyttää kahdessa asennossa

Demodulaattori

Tyyppi: QPSK Demodulointi (DVB-S, DVB-S2),

8-PSK

Symbolinopeus: 1\~45Ms/s

Sisäinen ennakoiva virheenkorjaus (FEC): Viterbi Convolution

Koodaus (DVB-S) - 1/2,2/3,3/4,5/6,7/8

Koodaus (DVB-S2) -1/2, 3/5, 2/3, 3/4, 4/5, 5/6,

8/9,

Ulompi ennakoiva virheenkorjaus (FEC): Reed Solomon -koodaus (204,188), t = 8

Videodekooderi

Järjestelmän salauksenpurku : MPEG 2 MP@ML, MPEG4 (H.264)

Datanopeus: 1\~15 Mt/s

Videoformaatit: 4:3 (normaali) & 16:9 (laajakangas)

Kuvatarkkuus: Scart: 576i

HDMI/komponentti: 720p, 1080i,

Audiodekooderi

Järjestelmän salauksenpurku : MPEG1 ISO/IEC 11172\~3 layer I &II, Dolby

DigitalÄänitila: mono, kaksoiskanava, stereo, yhdistetty

stereoNäytteenottotaajuus: 32, 44,1, 48 kHz

A/V-lähtö

Liitännät:

2 SCART (TV, VCR), HDMI, optinen audio (SPDIF).

SD:

TV SCART, VCR SCART

HD:

HDMI

SPDIF: Optinen äänilähtö

Fyysiset mitat

Koko (L x S x K) :

270 x 200 x 40 mm

Paino (netto): 1,21 kg

Simple gray rounded rectangle outline on white background (no text or symbols)

DSB-H670N

User guide

GB

SAFETY INSTRUCTIONS
