DTB-B270Z - Vastaanotin SAMSUNG - Ilmainen käyttöohje ja opas

Tyyppi	Digitaalinen maantievastaanotin
Merkki	Samsung
Malli	DTB-B270Z
Mitat (L x K x S)	430 mm x 60 mm x 260 mm
Paino	2.5 kg
Virtalähde	AC 100-240V, 50/60Hz
Virrankulutus	20 W (max)
Virittäjä	DVB-T/T2, MPEG-4/H.264
Video ulostulo	HDMI, Composite (RCA)
Ääni ulostulo	HDMI, Digital Optical, Analog Stereo
USB-portti	1 x USB 2.0 medien toistoa ja tallennusta varten
Tuetut mediat	MPEG, AVI, MKV, MP3, JPEG
Tallennus	Tauota/tallenna USB:lle (PVR-valmis)
Elektroninen ohjelmaopas (EPG)	7 päivän EPG ajastintallennuksella
Kaukosäädin	IR-kaukosäädin paristoilla (sisältyy)
Näyttö	Etupaneelin LED-merkkivalot
Liitännät	RF in/out, HDMI, Composite, Optical, USB, Power
Turvaominaisuudet	Ylijännitesuojaus, automaattinen sammutus 4 tunnin jälkeen
Huolto	Puhdista ulkopinta pehmeällä kuivalla liinalla; älä käytä nesteitä
Käyttölämpötila	0°C to 40°C
Säilytyslämpötila	-10°C to 60°C
Varaosien saatavuus	Kaukosäädin ja virtasovitin saatavana Samsungin tuesta
Takuu	2 vuotta (vaihtelee alueittain)

Usein kysytyt kysymykset - DTB-B270Z SAMSUNG

Kuinka liitän vastaanottimen televisiooni?

Kuinka skannaan kanavia?

Minkä tyyppistä antennia tarvitsen?

Voinko tallentaa TV-ohjelmia?

Miksi vastaanotin ei käynnisty?

Kuinka päivitän laiteohjelmiston?

Mitä tiedostomuotoja voin toistaa USB:n kautta?

Kuinka palautan vastaanottimen tehdasasetuksille?

Kaukosäädin ei toimi. Mitä minun pitäisi tehdä?

Voinko käyttää tätä vastaanotinta satelliitti-TV:hen?

KÄYTTÖOHJE DTB-B270Z SAMSUNG

Tämä digiboksi on valmistettu kansainvälisten turvallisuusstandardien mukaisesti. Lue seuraavat suositeltavat turvatoimet huolellisesti.

VERKKOSYÖTTÖ: AC 100-240V\~, 50/60Hz

YLIKUORMITUS: Älä ylikuormita pistorasioita, jatkojohtoja tai sovittimia, sillä se saattaa aiheuttaa tulipalon tai sähköiskun.

NESTEET: Älä tuo nesteitä digiboksin lähelle.

PUHDISTUS: Irroita digiboksin pistoke pistorasiasta ennen puhdistusta. Käytä digiboksin ulkoiseen puhdistukseen kevyesti vedellä (ei liuottimilla) kostutettua riepua.

TUULETUS: Älä tuki digiboksin tuuletusreikiä. Varmista, että ilma virtaa vapaasti digiboksin ympärillä. Älä koskaan säilytä digiboksia suorassa auringonvalossa tai lähellä lämmityslaitteita (esim. lämpöpatteria). Älä koskaan pinoa muita sähkölaitteita digiboksin päälle. Sijoita digiboksi vähintään 30mm päähän seinästä.

VARUSTEET: Älä käytä muita kuin valmistajan suosittelemia varusteita vaaran ja laitteen vahingoittumisen estämiseksi.

HUOLTO: Älä yritä huoltaa tätä laitetta itse. Takuun voimassaolo päättyy, jos yrität huoltaa laitetta itse. Käänny huoltoasioissa pätevän huoltoedustajan puoleen.

SALAMOINTI: Jos STB on asennettu alueelle, jossa salamoi voimakkaasti, on syytä turvautua turvalaitteisiin STB:n verkkoliittimen osalta. Yksittäisten valmistajien ohjeita muiden digiboksiin kytkettyjen laitteiden, kuten television, stereoiden ym. laitteiden suojaamiseksi on noudatettava ukonilman aikana.

MAADOITUS: Signaalikaapeli ON MAADOITETTAVA. Maadoitusjärjestelmän on noudatettava paikalliseen säännöstä.

Huomio! :

1. Suojele ympäristöä viemällä käytetyt paristot määrättyyn keräyspisteeseen.
2. Virtapistoketta käytetään virrankatkaisuun, joten sen tulee olla aina käytettävissä.
3. Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle eikä sen päälle saa asettaa nesteillä täytettyjä astioita, kuten maljakkoja.

VAROITUS!

1. Seuraa näitä ohjeita virtajohdon tai pistokkeen vaurioitumisen estämiseksi.

2. Älä muuntele tai käsittele virtajohtoa tai pistoketta omavaltaisesti.

3. Älä taivuta tai väännä virtajohtoa liikaa.
4. Irroita virtajohto pitämällä pistokkeesta kiinni.

5. Pidä lämpölaitteet mahdollisimman kaukana virtajohdosta, jotta johdon kuori ei sula.

6. Seuraavien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.

7. Älä avaa pääkehystä.

8. Älä työnnä metalleja tai helposti syttyviä esineitä laitteen sisälle.
9. Älä koske virtajohtoa märällä kädellä.
10. Irroita virtajohto pistorasiasta ukonilmalla.
11. Älä peitä vastaanottimen tuuletusaukkoja esineillä kuten sanomalehdillä, vaatteilla jne.
12. Älä aseta vastaanotinta lämpöä säteilevien kodinkoneiden päälle.

13. Do not expose the receiver to rain or moisture.

14. Älä käytä laitetta jos se on epäkunnossa. Jos jatkat viallisen tuotteen käyttämistä, tuote voi vahingoittua vakavasti. Ota yhteyttä paikalliseen laitteen jälleenmyyjään jos laite on epäkunnossa.

Tämän tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

Oheinen merkintä tuotteessa tai tuotteen oheismateriaalissa merkitsee, että tätä tuotetta ei tule hävittää

kotitalousjätteen mukana sen elinkaaren päätyttyä.

Hallitsemattomasta jätteenkäsittelystä ympäristölle ja

kanssaihmisten terveydelle aiheutuvien vahinkojen välttämiseksi tuote tulee käsitellä muista jätteistä erillään. Jäte on hyvä kierrättää raaka-aineiksi kestävän ympäristökehityksen takia.

Kotitalouskäyttäjien tulisi ottaa yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen, jotka antavat lisätietoja tuotteen turvallisista kierrätysmahdollisuuksista.

Yrityskäyttäjien tulisi ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tätä tuotetta ei tule hävittää muun kaupallisen jätteen seassa.

SISÄLTÖ

Turvaohjeet....2

Yleiset ominaisuudet 5

Digiboksin kytkeminen....6

Kuvaus 8

Etupaneeli....8

Takapaneeli. 9

Kaukosäädin 10

Perustoiminnot....12

Vastaanottimen käyttö 16

Alkuasennus....16

Päävalikko 16

1. EPG - sähköinen ohjelmaopas 17

2. Kanava 18

2.1 Automaattinen haku 18

2.2 Manuaalinen skannaus....18

2.3 Kanavaluettelo 19

2.4 Suosikkikanava 19

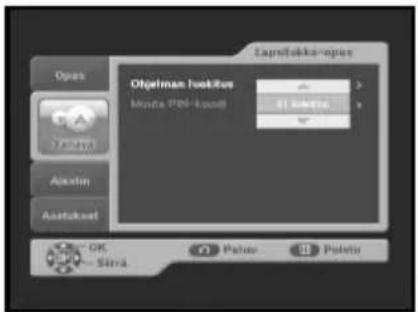

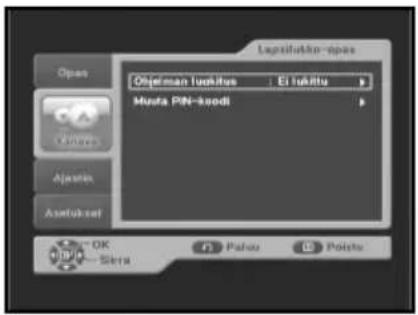

2.5 Lapsilukko-opas 20

2.5.1 Ohjelman luokitus 20

2.5.2 Muuta PIN-koodi....20

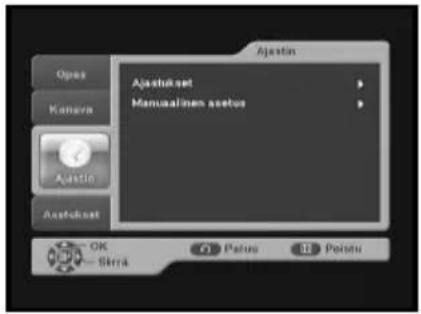

3. Ajastin 21

3.1 Ajastukset 21

3.2 Manuaalinen asetus 21

4. Asetukset 22

4.1 Oletusasetukset 22

4.1.1 TV-kuvasuhde....22

4.1.2 Kuvasuhde 22

4.1.3 TV-asetukset....23

4.1.4 Automaattinen tekstitys....23

4.1.5 Ilmoituspalkin aika 23

4.1.6 Dolby Digital 23

4.2 Läpinäkyvyys 24

4.2.1 Näyttövalikot. 24

4.2.2 Tekstitys 24

4.2.3 Teksti-tv 24

4.3 Kieli....25

4.3.1 Näyttövalikot. 25

4.3.2 Ensi- ja toissijainen äänilähtö 25

4.3.3 Ensi- ja toissijainen tekstityskieli 26

4.4 Järjestelmä 27

4.4.1 Tuotetiedot 27

4.4.2 Nollaus 27

Vianetsintä 28

Hävittäminen....28

Tekniset tiedot 29

YLEISET OMINAISUUDET

1. KÄYTTÄJÄOSA

▶ OHJELMISTON LATAUS verkon ja tietokoneen kautta (suojattu)
SÄHKÖINEN OHJELMIEN LISÄOPAS
MULTI LANGUAGE -TUKI NÄYTÖLLE (OSD)
MULTI LANGUAGE -TUKI TEKSTITYKSELLE JA TEKSTITELEVISIOLLE (OSD & VBI)
INFRAPUNAKAUKOSÄÄDIN
▶ SCART -ULOSTULO
ALHAINEN VIRRANKULUTUS
4 SUOSIKKILISTOJEN
AUTOMAATTISESTI PÄIVITTYVÄ SÄHKÖINEN OHJELMAOPAS (EPG)
RGB-SIGNAALIN SILMUKKA
15 AJASTINTA OHJELMIEN (TAPAHTUMIEN) VARAAMISEEN

2. VIRITINOSA

50\~860 MHz WIDE BAND TUNER
RF LOOP-THROUGH OUTPUT (MALE) FOR ANALOG RECEIVER

3. VIDEO-OSA

DVB-T COMPLIANT
MPEG-2 VIDEO(MP@ML)
2 SCART OUTPUT
TUKEE KUVAN SIVUJEN SUHDETTA 4:3 (NORMAALI) JA 16:9 (LAAJAKUVA)

4. AUDIO-OSA

MPEG-1 AUDIO LAYER I & II
MONO, DUAL, STEREO JA YHDISTETTY STEREO (JOINT STEREO) AUDIOTILA
32, 44.1 JA 48 KHz NÄYTTEISTYSTAJUUDET
KAUKOSÄÄTIMEN ÄÄNENVOIMAKKUUSSÄÄTÖ JA VAIMENNUSTOIMINTA
SPDIF DIGITAALINEN AUDIOULOSTULO

DIGIBOKSIN KYTKEMINEN

1. SOVITTIMEN SIJOITUS

STB tulisi sijoittaa paikkaan, jossa on hyvä tuuletus.

Älä laita sitä täysin suljettuun kaappitilaan, jossa ilma ei kierrä aiheuttaen näin ylikuumenemista.

Paikan tulisi olla suojassa suoralta auringonvalolta, liialta kosteudelta, kolhuilta sekä kotieläimiltä.

Vältä muiden elektronisten laitteiden pinoamista laitteen päälle.

2. VASTAANOTTIMEN KYTKEMINEN ANTENNIIN

Vastaanotin voidaan kytkeä seuraavanlaisiin antenneihin:

• Normaali ulkoinen kattoantenni VHF ja UHF -kanavien vastaanottoon.
• Korkeampitaajuksisten digitaalikanavien vastaanotto on vaikeaa tai mahdotonta koska monet vanhemmat kattoantennit voivat vastaanottaa vain rajoitetun määrän kanavia. Tässä tapauksessa kattoantenni voidaan vaihtaa.
• Jotkin ulkoantennit on kohdistettu analogiseen lähettimeen. Antenni on kohdistettava kohti digitaalista TV-lähetintä.
• Sisä- tai ikkuna-antenneja ei suositella käytettäväksi, koska niillä on vaikeaa tai mahdotonta vastaanottaa digitaalikanavia.

3. VASTAANOTTIMEN KYTKEMINEN TELEVISIOON

Vastaanotin voidaan kytkeä televisioon Scart-liittimellä.

Kytkettäessä televisio SCART-liittimen kautta, kytke AV1(TV) merkitty SCART-liitin vastaavaan television SCART-liitäntääaukkoon..

4. VCR:n LIITTÄMINEN

VCR:n liittämiseksi STB-laite on varustettu sen takaosassa sijaitsevalla SCART-liitännällä

"AV2(EXT)".

Voit liittää VCR:n vastaanottimeen SCART-liittimen avulla.

5. DIGITAALISEN AUDIOJÄRJESTELMÄN LIITTÄMINEN

Liitä valokaapeli vastaanottimen OPTICAL-liitännän ja digitaalisen audiojärjestelmän OPTICAL-liitännän välillä.

Kytkennän kuva

Katsoaksesi suojattuja ohjelmia, tarvitset voimassaolevan älykortin. Tämä STB on varustettu Conax-järjestelmällä Conax-ohjelmien katsomista varten.

Huomio! : Syötä älykortti kullanvärinen siru alaspäin.

KUVAUS

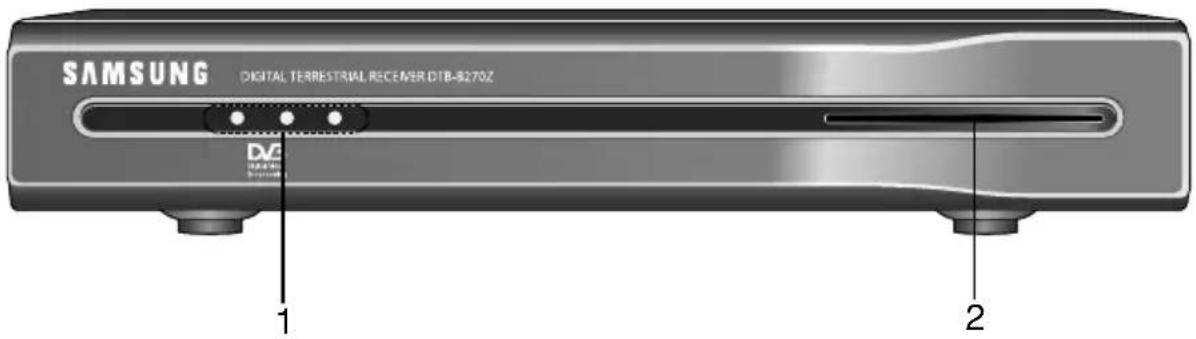

Etupaneeli

1. LED-näyttö Kun punainen LED-valo palaa, digisovitin on valmiustilassa.

Kun vihreä LED-valo palaa, digisovitin on käyttötilassa.

Kun keltainen LED-valo palaa, digisovitin tekee käynnistyksen aikaisia sisäisiä tarkistuksia.

1. Älykortin aukko 1 Conax-älykorttipaikka.

1. ANT. IN Tämä napa on kaapelijärjestelmäsi koaksiaalikaapelin liittämistä varten.
2. ANT. LOOP Analogisen vastaanottimen liittämistä varten. Vastaanotin on varustettu tällä "LOOP" -navalla.
3. AV1 (TV) Käytetään television kytkentään.
4. AV2 (EXT) Käytetään videonauhurin kytkentään.
5. DIGITAL AUDIO OUT Ulostulo digitaaliseen vahvistimeen kytkemistä varten.
6. PÄÄJOHTO Pääjohto kytketään sähköverkkoon. Sisääntulon vaihtovirran jännitealue on 100V-240V, 50Hz/60Hz jännitelähde.

Kaukosäädin

KUVAUS

Huorniol: Varmista paristoja asetettaessa, että napaisuus (+/-) on oikein.

1. STANDBY/ON Tällä kytketään vastaanotin PÄÄLLE/VALMIUS -tilaan.

2. 0-9 NUMEROPAINIKKEET

Näillä painikkeilla syötetään numeerisia arvoja ja valitaan kanava suoraan syöttämällä sen numero.

1. FAV.CH Käytä painiketta siirtyäksesi suosikkilistojen välillä.

2. VOL+/VOL- Näillä painikkeilla lisätään tai vähennetään äänenvoimakkuutta.

3. MENU Tällä painikkeella avataan valikko tai palataan edelliseen valikkoon.

6. SUUNTA-painikkeet

Siirtää kohdistuspalkkia valikon vaihtoehtojen valitsemiseen.

1. OK Tällä painikkeella syötetään ja vahvistetaan tietoa vastaanottimelle valikkojärjestelmässä.

8. Ihonväri-painikkeet (Punainen, Vihreä, Keltainen, Sininen)

ylimääräinen juna käyttö ajaksi STB

1. GUIDE EPG-näppäin näyttää TV/Radio -ohjelmaoppaan.

2. PG+/PG- Näillä painikkeilla siirytään valikon ja TV/Radio -luettelon sivuilla ylös tai alas.

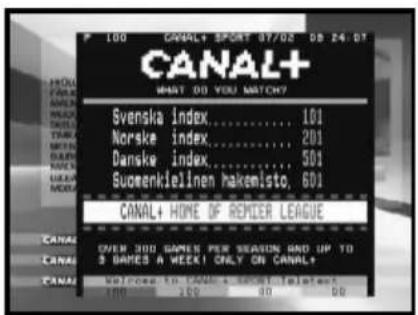

3. TEXT Tällä näppäimellä voit valita tekstitys- ja teleteksti-tilan.

4. ALT Tällä painikkeella valitaan ääniraitalista tämänhetkiselle palvelulle.

5. TV/Radio Tällä painikkeella siirrytään televisio- ja radiokanavien välillä.

6. INFO Tällä painikkeella näytetään informaatiolaatikko ruudulla.

7. PRE.CH Voit siirtyä aiemmalle kanavalle.

8. ✉ (MUTE) Tällä painikkeella siirrytään normaalin ja vaimennetun äänen välillä.

9. CH /CH √ Näillä painikkeilla vaihdetaan kanavia.

10. RETURN Palaa aiempaan valikkoon.

11. TIMER Tällä painikkeella varataan tapahtumia (ohjelmia) ajastimelle/ajastimille sähköisessä ohjelmaoppaassa (EPG).

12. SUBTITLE Tällä näppäimellä voit valita tekstitys.

13. AUDIO Tällä painikkeella vaihdetaan ääni vasempaan, oikeaan tai molempiin kanaviiin.

PERUSTOIMINNOT

1. Näyttöruutu

Televisio-ohjelmien katselu edellyttää asentamista.

Tämän vuoksi aluksi näkyvissä on vain valikkokuvia.

Kun televisiokanavat on ohjelmoitu, näkyviin tulee seuraava kuva (ilmoituspalkki) aina kanavaa vaihdettaessa::

● Paina INFO-painiketta katselutilassa.
- Valitse kanava NUMEERISIA 0\~9 tai painamalla ▲/▼tai CH ∧/CH ∨ ja siirry televisio- tai radiokanavalle painamalla TV/RADIO-painiketta.

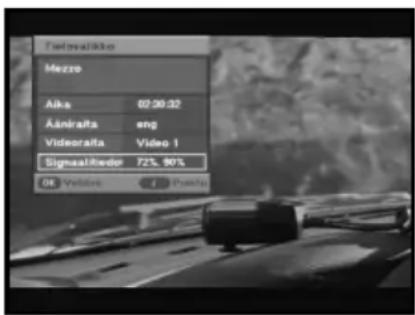

- Kun INFO-painiketta painetaan toisen kerran, näkyviin tulee ikkuna, jossa on yksityiskohtaisia tietoja nykyisestä ohjelmasta.

- Kun INFO-painiketta painetaan kolmannen kerran, näkyviin tulee toinen tietoikkuna. Tässä ikkunassa on tietoja esimerkiksi kellonajasta, ääniraidasta, videoraidasta ja signaalista.

- Jos ohjelma on tuettu, näkyviin tulee seuraava kuvakeluettelo.

Ikäluokitus Suosikkikanavat Ääniraita

Tekstitelevisio Salattu kanava

Ohjelman etenemistila

Dolby Digital Lukittu kanava

16:9 Kuvakoko Tekstitys

Näet tämän kuvan myös aina, kun vaihdat kanavaa.

Kun painat kaukosäätimen TV/RADIO-painiketta, voit siirtyä TV-ohjelmasta RADIO-ohjelmaan ja päinvastoin.

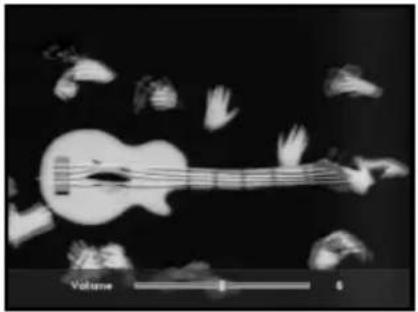

2. Äänenvoimakkuuden säätäminen

Äänenvoimakkuuden säätäminen:

• Äänenvoimakkuuden voi säätää painamalla VOL+/VOL-tai ◀/▶.
• Äänen voi mykistää painamalla (MUTE)- painiketta.
  ● Mykistyksen voi peruuttaa painamalla uudelleen (MUTE) -painiketta tai painamalla VOL+/VOL -.

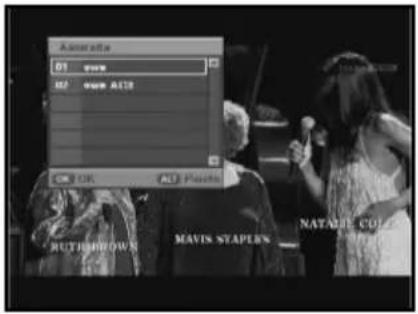

3. Ääniraidan valitseminen

• Saat ääniraitaluettelon näkyviin painamalla ALT-näppäintä.
• Ääniraidan voi valita painamalla ▲/▼ ja OK.

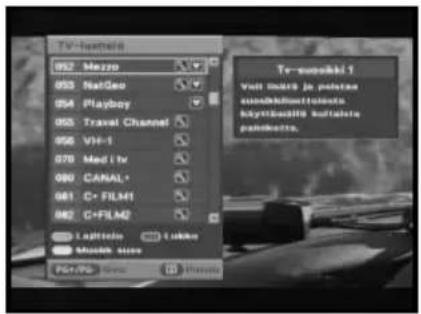

4. Palveluluettelo

• Paina OK-painiketta, kun katseltavana on ohjelma.
• Valitse luettelo painamalla TV/RADIO- tai FAV painiketta.
• Valitse kanava painamalla ▲/▼.
  • Aloita kanavan katselu painamalla OK.
  Värilliset painikkeet vastaavat seuraavia palveluja.

• Punainen painike: Sort (lajittelu)
- Keltainen painike: Edit FAV (suosikkien muokkaus).
• Vihreä painike: Lock (lukitus)

5. Suosikkikanavan määrittäminen

Jos olet määrittämässä suosikkikanavaa ensimmäistä kertaa ja painat FAV.CH-painiketta, näkyviin tulee sanoma "Suosikkikanavaluettelo on tyhjiä". Paina tällöin OK-painiketta, kun katseltavana on ohjelma. Paina sitten KELTAISTA painiketta ja valitse muokattava suosikkikanavien luettelo. "Käytettävissä on neljä luetteloa." Voit lisätä tai poistaa kanavia painamalla KELTAISTA painiketta.

Kun olet tehnyt edellä mainitut toimet, voit rekisteröidä nykyisen kanavan suosikkikanavien luetteloon.

● Paina FAV.CH -painiketta, kun katseltavana on ohjelma.

- Voit lisätä katselemasi kanavan suosikkikanaviin painamalla KELTAISTA painiketta.

Voit poistaa kanavan suosikkikanavien luettelosta painamalla PUNAISTA painiketta.

Suosikkikanavien katseleminen

● Paina FAV.CH-painiketta ja valitse sitten kanava painamalla ▲/▼.

- Voit palata täydelliseen kanavaluetteloon painamalla toistuvasti FAV.CH-painiketta.

6. Tekstityskielen vaihtaminen

Kun lähetettävässä ohjelmassa on tekstitys, saat näkyviin tekstityskielten luettelon painamalla SUBTITLE (tekstitys) - painiketta.

- Saat tekstityskielten luettelon näkyviin painamalla SUBTITLE -painiketta.

- Valitse haluamasi tekstityskieli painamalla ▲/▼.

- Haluamasi kielinen tekstitys tulee ruutuun, kun painat OK-painiketta. Voit poistaa tekstityksen painamalla SUBTITLE-painiketta ja valitsemalla "01 off". Paina sitten OK-painiketta.

7. Äänitilan valitseminen

Voit kuunnella stereoääntä, monofonista ääntä, oikeaa ääniraitaa tai vasenta ääniraitaa, jos lähetettävä ohjelma mahdollistaa eri vaihtoehdot.

• Paina AUDIO-painiketta, niin näkyviin tulee Audiovalikko.
• Valitse haluamasi vaihtoehto Audio (ääni) -valikosta painamalla ◀/►.

Stereo: Tällä vaihtoehdolla voit kuunnella ääniraitaa stereona.

Left (vasen): Tällä vaihtoehdolla voit kuunnella vasenta ääniraitaa kummastakin kaiuttimesta.

Right (oikea): Tällä vaihtoehdolla voit kuunnella oikeaa ääniraitaa kummastakin kaiuttimesta.

Mono: Tällä vaihtoehdolla voit kuunnella ääniraitaa monofonisena.

8. Tekstitelevisiotekstien muuttaminen

• Kun lähetettävässä ohjelmassa on tekstitelevisiotekstit, saat niiden luettelon näkyviin painamalla TEXT (teksti) painiketta.
• Valitse haluamasi tekstitelevisioteksti painamalla ▲/▼.
  ● Paina OK-painiketta. Ruutuun tulee valitsemasi teksitelevisioteksti.
• Kun tekstitelevisionäyttö on ruudussa, siirry haluamallesi sivulle painamalla ▲/▼, ◀/►, PG+, PG-, tai käyttämällä numeropainikkeita. Jos painat PG+ tai PG-, ruudussa siirtyy kerrallaan 100 sivua.
• Poistu tekstitelevisiotilasta painamalla TEXT -painiketta.

VASTAANOTTIMEN KÄYTTÖ

Alkuasennus

Ennen kuin voit katsella televisiota tai kuunnella radioohjelmia, sinun on tehtävä asennustoimet.

Kun kytket laitteet toisiinsa, näkyviin tulee Initial Installation (asennustoimet) -valikko.

Valitse ensin haluamasi asennuskieli. Valikko näkyy tämän jälkeen valitsemallasi kielellä.

- Automaattinen kanavahaku alkaa, kun painat Confirm-painiketta. Näkyviin tulee tämä näyttö.

Päävalikko

Toimet sen jälkeen, kun olet asentanut antennijärjestelmän ja digisovittimen käyttämällä oikeita liitäntöjä.

• Kytke virta päälle ja avaa vastaanotin.
• Tuo päävalikko näkyviin painamalla MENU-painiketta.

Näkyviin tulee kuvaruutunäytön päävalikko.

Alivalikot ovat seuraavat: Guide (opas), Channel (kanava), Timer (ajastin) ja Setup (asetukset).

1. EPG - sähköinen ohjelmaopas

Sähköisestä ohjelmaoppaasta näet kanavaluettelon.

- Valitse päävalikosta "GUIDE" ja paina sitten OK-painiketta.

PUNAINEN painike: Aikavälin voi vaihtaa painamalla tätä painiketta. Arvot ovat 30 minuutin kerrannaisia. 1. 30 minuuttia; 2. 1 tunti; 3. 1 tunti ja 30 minuuttia

VIHREÄ painike: Vihreällä painikkeella voi palata edelliseen päivämäärään.

KELTAINEN painike: Keltaisella painikkeella voi siirtyä seuraavaan päivämäärään.

- Valitse haluamasi kanava painamalla PG+/PG- tai ▲/▼ ja paina sitten OK-painiketta.

Huomautus: Nopea tapa käyttää GUIDE-valikkoa: Paina GUIDE-painiketta, kun katseltavana on ohjelma

- Jos korostetun ohjelman tiedot eivät näy täysin, INFO-painike on aina käytettävissä. Voit selata ikkunan sisältöä painamalla ▲/▼.

- Kun kaukosäätimen Ajastin -painiketta painetaan EPG (ohjelmaopas) -näytössä ja jos katseltavaan kanavaan liittyy tapahtuma, ajastin asetetaan heti ja ajastin näkyy EPG (ohjelmaopas) -näytössä. Tällä tavoin asetettu ohjelma näkyy "Ajastin" -valikon "Ajastukset" -alivalikossa.

Tämä kanava koostuu 5 alivalikosta: Automaattinen Haku Manuaalinen skannaus, Kanavaluettelo, Suosikkikanava ja Lapsilukko-opas.

• Valitse päävalikosta "Kanava" painamalla ▲/▼.
• Siirrä kohdistin tähän alivalikkoon ja paina OK-painiketta.

2.1 Automaattinen haku

Kanavien automaattinen haku tapahtuu alivalikon Auto Scan avulla.

Käynnistä kanavien automaattinen haku seuraavasti:

• Paina OK-painiketta. Näppäile PIN-koodi, jolloin näkyviin tulee kanavahakuvalikko.
• Syötä alku- ja lopputaajuusarvot ◀/► - tai numeronäppäinten avulla. On suositeltavaa käyttää oletusarvoa arvojen 40000 ja 870000 KHz väliltä. Aloita sitten kanavahaku painamalla OK-painiketta.
• Kun kanavahaku on päättynyt, tallenna kanavat digisovittimeen painamalla OK.

2.2 Manuaalinen skannaus

Tässä digisovittimessa on "Manuaalinen skannaus"-toiminto, jonka avulla käyttäjä voi virittää uusia kanavia antamalla niiden tiedot itse.

Näkyviin tulee seuraava näyttö, kun valitset Kanava -valikosta "Manuaalinen skannaus":

• Valitse haettavan kanavan numero, taajuus ja kaistanleveys. Paina sitten OK-painiketta.
• Kun kanavahaku on päättynyt, tallenna kanavat digisovittimeen painamalla OK.

2.3 Kanavaluettelo

● Paina OK-painiketta, kun katseltavana on ohjelma.
- Valitse luettelo painamalla TV/RADIO- tai FAV.CH - painiketta.
- Valitse kanava painamalla ▲/▼.
● Aloita kanavan katselu painamalla OK.

Värilliset painikkeet vastaavat seuraavia palveluja.

• Jos haluat lajitella kanavat aakkosjärjestykseen tai oletusjärjestykseen (kanavien numeroiden mukaiseen järjestykseen), paina PUNAISTA painiketta.
• Voit lukita kanavan painamalla VIHREÄÄ painiketta ja antamalla PIN-koodin. Kun haluat katsella kanavaa uudelleen, sinun on annettava PIN-koodi sitä pyytävässä ikkunassa. Lapsilta lukittuja kanavia voi siis katsella vain antamalla PIN-koodin.
• Jos haluat muokata suosikkikanavien luetteloa, paina KELTAISTA painiketta. Valitse muokattava suosikkikanavien luettelo. (Käytettävissä on neljä luetteloa.)

Huomautus : Nopea tapa käyttää kanavaluettelovalikkoa: Paina OK-painiketta, kun katseltavana on ohjelma.

2.4 Suosikkikanava

Voit muokata suosikkikanavien luetteloa.

• Voit poistaa kanavan suosikkikanavien luettelosta painamalla PUNAISTA painiketta.
• Voit vaihtaa nykyisen kanavanumeron toiseksi painamalla VIHREÄÄ painiketta. Kun olet valinnut kanavanumeron painamalla ◀/▶ paina OK-painiketta.
• Jos haluat lajitella kanavat aakkosjärjestykseen tai oletusjärjestykseen (kanavien numeroiden mukaiseen järjestykseen), paina SINISTÄ painiketta.

Fuemautus : Nopea tapa käyttää suosikkikanavie valikkoa: Paina FAV.CH (suosikkikanava) - painiketta, kun katseltavana on ohjelma.

2.5 Lapsilukko-opas

2.5.1 Program Grade (Ohjelman ikäluokitus)

Voit estää tietyn kanavan katselun valitsemalla sille ikärajan. Jos kanavan sallittu ikä on vanhempi kuin asettamasi ikä, kanavan katselu estetään.

• Voit valita iän väliltä 4 -17.
• "Kalkki lukittu" tarkoittaa, ettei mitään kanavia voi katsella niiden ikäluokituksesta huolimatta.
• "El lukittu" tarkoittaa, että kaikkia kanavia voi katsella niiden ikäluokituksestahuolimatta.

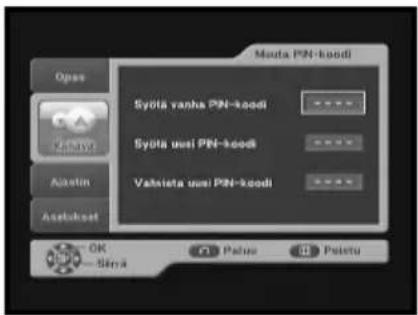

2.5.2 Muuta PIN-koodi

Voit vaihtaa PIN-koodin.

Huomautus: Jos olet unohtanut PIN-koodin, soita SAMSUNGIN palvelunumeroon. Puhelinnumero löytyy kannen sisäsivulta.

3. Ajastin

Tämän valikon kautta voit tehdä ohjelmavarauksia ja määrittää asetuksia.

3.1 Ajastukset

Saat näkyviin kanavat, joille olet tehnyt varauksen sähköisen ohjelmaoppaan tai manuaalisten asetusten avulla.

• Voit lisätä ajastuksia painamalla PUNAISTA painiketta. Voit varata ohjelman manuaalisesti.
• Voit muokata ajastuksia painamalla VIHREÄÄ painiketta, kun olet valinnut muokattavan ohjelman. Sähköisen ohjelmaoppaan kautta tehtyjä ajastuksia ei voi kuitenkaan muokata.
• Voit poistaa ajastuksia painamalla SINISTÄ painiketta, kun olet valinnut poistettavan ohjelman.

3.2 Manuaalinen asetus

Voit varata ohjelmia manuaalisesti.

Aseta kanava, päivämäärä, aloitus-/lopetusaika ja taajuus painamalla ◀/► tai ▲/▼.

4. Asetukset

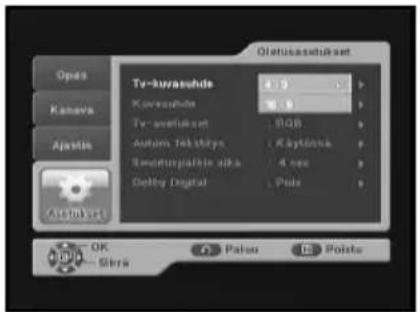

4.1 Oletusasetukset

Tämän toiminnon avulla voit muuttaa esiasetuksia, kuten Kuvasuhde- ja TV-asetukset -arvoja. Voit määrittää haluamasi asetukset.

- Siirrä kohdistin tähän alivalikkoon ja paina OK-painiketta.

4.1.1 TV-kuvasuhde

- Valitse TV-kuvasuhde -arvo: STANDARD 4:3 -suhde tai WIDE SCREEN 16:9 -suhde.

4.1.2 Kuvasuhde

• 16:9 LB: LB on lyhenne sanoista "letter box". Valitse tämä vaihtoehto, jos haluat katsella 16:9-kuvaa 4:3-ruudussa. Tämä vaihtoehto kutistaa 16:9-kuvan vääristymättömänä siten, että ruudun ylä- ja alaosaan jää musta kaistale.
• Pan&haku: Kuva keskitetään siten, että muut kuvaruudun ylittävät reunat katkaistaan.
• Täysi: Valitse tämä vaihtoehto, jos haluat, että kuva muunnetaan koko näyttöön alkuperäisestä kuvasuhteesta riippumatta.

Fucautus: Tämä valikko tulee näkyviin vain, jos TV Aspect Ratio (TV-kuvasuhde) -arvo on 4:3.

4.1.3 TV-asetukset

- Valitse TV-asetukset -arvo: Komposiitti tai RGB. Tällä toiminnolla valitaan videosignaalin tyyppi.

4.1.4 Automaattinen tekstitys

- Valitse Automaattinen tekstitys -asetukseksi "Käytössä" tai "Pols". Jos valitset "Käytössä -vaihtoehdon ja kanavat tukevat tekstitystä, tekstitys tulee automaattisesti näkyviin. SUBTITLE -painiketta ei tarvitse painaa.

4.1.5 Ilmoituspalkin aika

- Määritä, miten kauan ilmoituspalkki (tietoruutu) näkyy kuvaruudussa. Mahdolliset arvot ovat 0 - 60 sekuntia.

- Asetus tehdään numeropainikkeilla tai painamalla ▲/▼.

4.1.6 Dolby Digital

- Valitse Dolby Digital: Valitse Käytössä tai Pols painamalla ▲/▼ ja paina sitten OK-painiketta.

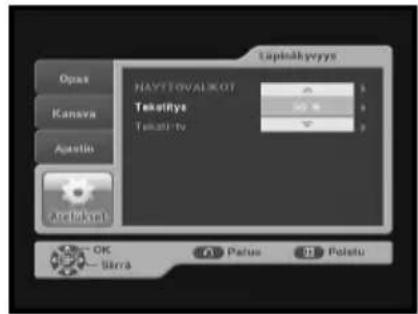

4.2 Läpinäkyvyys

4.2.1 Näyttövalikot

- Valitse kuvaruutunäytön läpinäkyvyydeksi 0 -100 %. Asetus tehdään numeropainikkeilla tai painamalla ▲/▼.

4.2.2 Tekstitys

- Valitse tekstityksen läpinäkyvyydeksi 0 - 100 %. Asetus tehdään numeropainikkeilla tai painamalla ▲/▼.

4.2.3 Teksti-tv

- Valitse tekstitelevision läpinäkyvyydeksi 0 - 100 %. Asetus tehdään numeropainikkeilla tai painamalla ▲/▼.

4.3 Kieli

Kieli-asetuksen avulla käyttäjä voi valita haluamansa kielen Näyttövalikot-, Äänilähtö- ja Tekstitys -toimintoja varten. Käytettävissä on 3 kieltä.

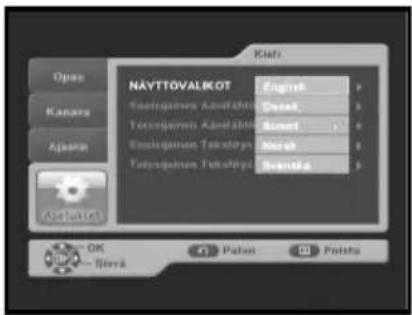

4.3.1 Näyttövalikot

Voit valita kuvaruutunäytön kielen. Kuvaruutunäyttöä voidaan tarkastella 5 eri kielellä. (Tällä hetkellä vaihtoehdot ovat English, Dansk, Suomi, Norsk ja Svenska)

- Valitse haluamasi kieli painamalla ▲/▼ ja paina sitten OK-painiketta.

4.3.2 Ensi- ja toissijainen äänilähtö

Voit määrittää ensi- ja toissijaisen ääniraitakielen.

Kun katseltava kanava tukee moniäänilähetyksiä, kuulet ensisijaisen valitsemasi ääniraitaäänen.

Jollei valitsemaasi ensi- tai toissijaista ääniraitaääntä ole saatavilla, ensisijainen ääniraitakieli valitaan automaattisesti.

- Valitse haluamasi kieli ▲/▼ -painikkeiden avulla ja paina sitten OK-painiketta.

- Tuettujen kielten lukumäärä on viisi.(Tuetut kielet ovat Englanti, Tanska, Suomi, Norja ja Ruotsi.)

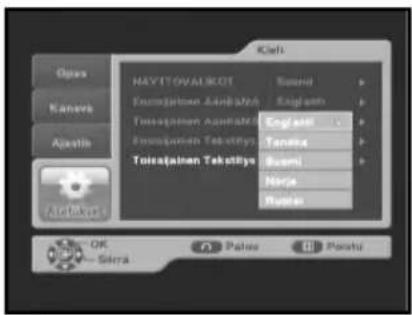

4.3.3 Ensi- ja toissijainen tekstityskieli

Voit määrittää ensi- ja toissijaisen tekstityskielen. Kun katseltava kanava tukee monikielisiä tekstityksiä, näytetään ensisijaiseksi valitsemasi tekstityskieli. Jollei tekstitystä ole saatavilla valitsemallasi ensi- tai toissijaisella tekstityskielellä, mitään tekstitystä ei näytetä. Tällöin oletuksena on, että automaattisen tekstitystilan tilaksi on valittu "On". (Setup > Preference > Automatic Subtitles) Silloin voit valita tekstityksen manuaalisesti painamalla SUBTITLE-painiketta.

• Valitse haluamasi kieli ▲/▼-painikkeiden avulla ja paina sitten OK-painiketta.
• Tuettujen kielten lukumäärä on viisi. (Tuetut kielet ovat Englanti, Tanska, Suomi, Norja ja Ruotsi.)

4.4 Järjestelmä

Tämä kanava koostuu 2 alivalikosta: Tuotetiedot ja Nollaus.

- Siirrä kohdistin tähän alivalikkoon ja paina OK-painiketta.

4.4.1 Tuotetiedot

Jos otat yhteyden palveluntarjoajaan tai huoltoon, he saattavat kysyä tässä valikossa olevia tietoja. Siirrä kohdistin tähän alivalikkoon ja paina OK-painiketta.

- Jos uusi ohjelmisto on käytettävissä, "SW Update" (ohjelmiston päivitys) -painikkeet aktivoituvat, jotta voit päivittää vastaanottimen. Päivityksiä on kahta tyyppiä. Manual (manuaalinen) -tilassa voi valita Frequency (taajuus)-, Modulation (modulaatio)-, Symbol Rate (symbolinopeus)- ja PID-arvon painamalla ◀/▶, ▲/▼ tai käyttämällä numeropainikkeita. Jos et tiedä näitä arvoja, paina Auto (automaattinen) -painiketta.

Fuemautus : Jos vastaanotin päivitetään "SW Update" (ohjelmiston päivitys) -toiminnolla, versionumero voi muuttua.

4.4.2 Nollaus

Tällä toiminnolla voi palauttaa tehtaalla asetetut arvot siinä tapauksessa, että käyttäjä on antanut kanavatiedoille tai muille asetuksille virheelliset arvot. Valitse Järjestelmävalikosta Nollaus -vaihtoehto ja paina OK-painiketta. Jos haluat jatkaa, valitse varoitusikkunasta "Kyllä".

Vastaanottimen asetukset nollautuvat automaattisesti. Huomaa, että asetusten palautus tehtaalla asetettuihin arvoihin voi kestää muutaman sekunnin.

VIANETSINTÄ

Ongelma	Mahdollinen	syy	Ongelman
LED-valo ei pala Virtajohtoa etupaneelissa; ei virtalähdettä	ei ole kytketty Kytke virtajohto oikein oikein
Ei kuvaa näytöllä Vastaanot	in valmiustilassa; Aseta vastaanotin "päälle"; SCART-liitintä ei ole kytketty Tarkista liitäntä ja korjaa; kunnolla videoon ulostuloon televisiossa; vääärä kanavan tai Tarkista kanava ja videoon ulostulo ja videoon ulostulo valittu televisiossa korjaa (television ohjekirja)
Ei ääntä Audiokaapeli kytketty väärin;	Tarkista liitäntä ja korjaa; Äänenvoimakkuus = 0; Lisää television äänenvoimakkuutta; Vaimennus käytössä Paina VAIMENNA (MUTE) -painiketta
Kaukosäädin ei toimi Paristot ovat vanhoja tai ne Osoita kunnolla on asetettu väärin		kaukosäädin kohti vastaanotinta. Vaihda paristot tai aseta ne oikeinpäin
Huono kuvanlaatu	Signaalin voimakkuus liian alhainen		Tarkista signaalin voimakkuus "Asennus"-valikosta, korjaa ohjauskaapelin asetus.
Näytöllä näkyvä virheilmoitus "signaalia haetaan"	Antennikaapelia ei ole liitetty tai se ei ole tiukalla; signaalin väärä asento;		Tarkista liitäntä ja korjaa; Tarkista sijainti ja korjaa; Tarkista signaalinvoimakkuus "asennus" -valikosta
Näytöllä näkyvä virheilmoitus "kanavatietoa ei ole olemassa"	Vastaanotinta ei ole vielä asetettu		"Asennus" -valikon skannaus
On-Screen -virheviestit: "Tarkista älykortti"; "Syötä älykortti".	Älykortti: - ei ole oikein asetettu; Tarkista älykortti. - ei ole asetettu paikalleen;		(riippuu mallista) "Syötä älykortti."

Huomautus : Jotkut paikalliset verkot eivät ehkä välitä digitaalisia lähetyksiä. Ota tässä tapauksessa yhteys kyseiseen verkkoyhtiöön.

HÄVITTÄMINEN

Laitetta, pakkausmateriaalia (esim.vaahtomuovi) ja paristoja ei koskaan saa hävittää talousjätteen mukana.

Hanki asianmukaista tietoa yhteisösi jätehuoltomääräyksistä ja hävitä kaikki jäte määräysten mukaisesti eri keräyspisteisiin.

TEKNISET TIEDOT

Virtalähde

Type

SMPS

Input voltage AC 100-240V\~, 50/60 Hz

Fuse rating 250 V/T1.6AH

Demodulaattori

Type

COFDM DEMODULATION (DVB-T)

FFT 2K or 8K

Code Rate

1/2, 2/3, 3/4, 5/6, 7/8

Guard Intervals

Liitin: Kuituoptiikka

MUISTI

Flash

2MB

SDRAM

16MB

LAITTEEN MITAT

Koko (L x S x K): 233 x 176 x 38 mm

Paino (netto):

0,95Kg

MF68-00430A
