DCB-B263Z - Vastaanotin SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kaapeli-TV-vastaanotin (digiboksi)
Merkki	Samsung
Malli	DCB-B263Z
Virtalähde	AC 100-240V~, 50/60 Hz, Max 10W, Valmiustila 7W
Viritin	DVB-C, QAM 16/32/64/128/256, Symbolinopeus max 7 Msps, Taajuus 50-870 MHz
Videodekooderi	MPEG-2 MP@ML, Datanopeus 1-15 Mb/s, Tarkkuus 720x576, Kuvasuhde 4:3 ja 16:9
Äänidekooderi	MPEG-1 Layer I ja II, Mono/Dual/Stereo/Joint Stereo, Näytteenottotaajuus 32/44.1/48 kHz
Liitännät	2 SCART (AV1 TV, AV2 VCR), Digitaalinen äänilähtö (S/PDIF optinen), Kaapeli sisään, Loop ulos
Muisti	Jopa 400 ohjelmoitavaa kanavaa, EPG, Teksti-TV, Tekstitystuki
Kaukosäädin	Täysin toimiva infrapunakaukosäädin numeronäppäimillä, äänenvoimakkuus, mykistys, EPG, SUOSIKKI jne.
Älykorttipaikka	1 Conax-paikka
Mitat (noin)	260 x 180 x 45 mm
Paino (noin)	0,8 kg
Turvallisuusstandardit	Suunniteltu kansainvälisten turvallisuusstandardien mukaisesti
Puhdistus	Irrota verkkovirrasta, käytä kosteaa liinaa (ei liuottimia)
Ilmanvaihto	Pidä vähintään 30 mm etäisyys seinistä, älä tuki tuuletusaukkoja
Korjattavuus	Älä yritä itse korjata; ota yhteyttä valtuutettuun huoltoon

Usein kysytyt kysymykset - DCB-B263Z SAMSUNG

Kuinka teen alkuasennuksen DCB-B263Z:lle?

Kun käynnistät vastaanottimen ensimmäisen kerran, Helppo asennus -valikko tulee näkyviin. Valitse haluamasi OSD-kieli ◀/▶-näppäimillä ja paina OK. Vastaanotin skannaa kanavat automaattisesti. Kun toimenpide on valmis, voit aloittaa television katselun.

Mitä teen, jos kaukosäädin ei toimi?

Tarkista ensin, että paristot on asetettu oikein (napaisuus +/-) ja etteivät ne ole tyhjät. Vaihda tarvittaessa. Varmista, ettei kaukosäätimen ja vastaanottimen infrapunatunnistimen välillä ole esteitä. Jos ongelma jatkuu, kokeile nollata vastaanotin irrottamalla se verkkovirrasta 30 sekunniksi.

Kuinka asetan lapsilukon tietyille kanaville?

Paina MENU, siirry kohtaan Lapsilukko (vaihtoehto 3), anna PIN-koodisi (oletus 0000). Valitse 'Aseta kanavalukko', valitse TV- tai Radioluettelo, korosta kanava ja paina PUN (i) -näppäintä lukitaksesi sen. Paina OK vahvistaaksesi. Lukitut kanavat vaativat PIN-koodin syöttämisen katselua varten.

Kuinka vaihdan PIN-koodin?

Siirry kohtaan Valikko > Lapsilukko > Vaihda STB:n PIN-koodi. Anna nykyinen PIN (oletus 0000), syötä sitten uusi 4-numeroinen PIN kaksi kertaa vahvistusta varten. Muista säilyttää uusi PIN turvallisessa paikassa.

Miksi televisiossani ei ole kuvaa vastaanottimen liittämisen jälkeen?

Varmista, että vastaanotin on päällä eikä valmiustilassa (LEDin tulisi olla vihreä). Tarkista, että SCART-kaapeli on kunnolla kiinni vastaanottimen AV1 (TV) -liittimessä ja television vastaavassa SCART-sisääntulossa. Varmista myös, että televisiosi on asetettu oikealle AV-sisääntulolle. Jos käytät muita liitäntöjä, varmista oikea valinta.

Kuinka pääsen käsiksi sähköiseen ohjelmaoppaaseen (EPG)?

Paina kaukosäätimen EPG-näppäintä ohjelman katselun aikana. EPG näyttää nykyiset ja tulevat ohjelmat. Käytä ◀/▶/▲/▼-näppäimiä navigointiin ja OK-näppäintä kanavan valintaan. VIHREÄ ja KELTAINEN -näppäimet mahdollistavat siirtymisen päivämäärien välillä.

Mitä virheilmoitus 'Ei pääsyä' tarkoittaa?

Tämä viesti tarkoittaa, että sinulla ei ole valtuutusta katsella valittua kanavaa. Varmista, että sinulla on voimassa oleva tilaus ja että älykortti on asetettu oikein siru alaspäin. Jos vastaanotin on ollut pitkään pois päältä, odota enintään 60 minuuttia, että valtuutus päivittyy.

Kuinka päivitän vastaanottimen ohjelmiston?

Ohjelmistopäivitykset lähettää kaapelioperaattorisi. Siirry kohtaan Valikko > Järjestelmäasetukset > Ohjelmistopäivitys. Vastaanotin etsii saatavilla olevia päivityksiä. Huomaa, että päivitys saattaa poistaa asetuksesi, joten kirjoita suosikkikanavasi ja PIN-koodisi ylös ennen jatkamista.

Voinko käyttää vastaanotinta analogisen television kanssa?

Kyllä, vastaanottimessa on LOOP OUT -portti analogisen vastaanottimen liittämistä varten. Liitä kaapeli vastaanottimen LOOP-portista analogisen television antennisisääntuloon. Vastaanottimen on oltava päällä signaalin lähettämiseksi eteenpäin.

Kuinka palautan vastaanottimen tehdasasetuksiin?

Siirry kohtaan Valikko > Asennus > Palauta tehdasasetukset. Anna PIN-koodisi (oletus 0000). Vahvistusikkuna tulee näkyviin; paina OK vahvistaaksesi. Tämä poistaa kaikki tallennetut kanavat ja asetukset ja palauttaa vastaanottimen alkuperäiseen tilaan.

KÄYTTÖOHJE DCB-B263Z SAMSUNG

Käyttöohjeet	FIN
Instructions for use	GB
Bruksanvisning	SWE

MF68-00411B

REV. 1.0

DIGITAALINEN KAAPELISOVITIN

DIGITAALINEN KAAPELISOVITIN

Käyttöohjeet FIN

Tämä digiboksi on valmistettu kansainvälisten turvallisuusstandardien mukaisesti.

Lue seuraavat suositeltavat turvatoimet huolellisesti.

VERKKOSYÖTTÖ: AC 100-240V\~, 50/60Hz

YLIKUORMITUS: Älä ylikuormita pistorasioita, jatkojohtoja tai sovittimia, sillä se saattaa aiheuttaa tulipalon tai sähköiskun.

NESTEET: Älä tuo nesteitä digiboksin lähelle. Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle eikä sen päälle saa asettaa nesteillä täytettyjä astioita, kuten maljakkoja.

PUHDISTUS: Irroita digiboksin pistoke pistorasiasta ennen puhdistusta.

Käytä digiboksin ulkoiseen puhdistukseen kevyesti vedellä (ei liuottimilla) kostutettua riepua.

TUULETUS: Älä tuki digiboksin tuuletusreikiä. Varmista, että ilma virtaa vapaasti

digiboksin ympärillä. Älä koskaan säilytä digiboksia suorassa auringonvalossa tai lähellä lämmityslaitteita (esim. lämpöpatteria).

Älä koskaan pinoa muita sähkölaitteita digiboksin päälle. Sijoita digiboksi vähintään 30mm päähän seinästä.

VARUSTEET: Älä käytä muita kuin valmistajan suosittelemia varusteita vaaran ja laitteen vahingoittumisen estämiseksi.

Kytke kaikki laitteet ennen virtajohtojen kytkemistä pistorasiaan. Kytke aina digiboksi, TV ja muut laitteet pois päältä ennen kuin kytket tai irroitat kaapeleita.

HUOLTO: Älä yritä huoltaa tätä laitetta itse.

Takuun voimassaolo päättyy, jos yrität huoltaa laitetta itse. Käänny huoltoasioissa pätevän huoltoedustajan puoleen.

SALAMOINTI: Jos STB on asennettu alueelle, jossa salamoi voimakkaasti, on syytä turvautua turvalaitteisiin STB:n verkkoliittimen osalta.

Yksittäisten valmistajien ohjeita muiden digiboksiin kytkettyjen laitteiden, kuten television, stereoiden ym. laitteiden suojaamiseksi on noudatettava ukonilman aikana.

MAADOITUS: Signaalikaapeli ON MAADOITETTAVA.

Maadoitusjärjestelmän on noudatettava SABS 061 –säännöstä.

Huomio Suojele ympäristöä viemällä käytetyt paristot määrättyyn keräyspisteeseen.

VAROITUS!

1. Seuraa näitä ohjeita virtajohdon tai pistokkeen vaurioitumisen estämiseksi.

2. Älä muuntele tai käsittele virtajohtoa tai pistoketta omavaltaisesti.

3. Älä taivuta tai väännä virtajohtoa liikaa.
4. Irroita virtajohto pitämällä pistokkeesta kiinni.

5. Pidä lämpölaitteet mahdollisimman kaukana virtajohdosta, jotta johdon kuori ei sula.

6. Seuraavien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.

7. Älä avaa pääkehystä.

8. Älä työnnä metalleja tai helposti syttyviä esineitä laitteen sisälle.
9. Älä koske virtajohtoa märällä kädellä.
10. Irroita virtajohto pistorasiasta ukonilmalla.
11. Älä peitä vastaanottimen tuuletusaukkoja esineillä kuten sanomalehdillä, vaatteilla jne.

12. Älä aseta vastaanotinta lämpöä säteilevien kodinkoneiden päälle.

13. Älä käytä laitetta jos se on epäkunnossa. Jos jatkat viallisen tuotteen käyttämistä, tuote voi vahingoittua vakavasti.

Ota yhteyttä paikalliseen laitteen jälleenmyyjään jos laite on epäkunnossa.

Tämän tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

Oheinen merkintä tuotteessa tai tuotteen oheismateriaalissa merkitsee, että tätä tuotetta ei tule hävittää kotitalousjätteen mukana sen elinkaaren päätyttyä. Hallitsemattomasta jätteenkäsittelystä ympäristölle ja

kanssaihmisten terveydelle aiheutuvien vahinkojen välttämiseksi tuote tulee käsitellä muista jätteistä erillään. Jäte on hyvä kierrättää raaka-aineiksi kestävän ympäristökehityksen takia.

Kotitalouskäyttäjien tulisi ottaa yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen, jotka antavat lisätietoja tuotteen turvallisista kierrätysmahdollisuuksista.

Yrityskäyttäjien tulisi ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tätä tuotetta ei tule hävittää muun kaupallisen jätteen seassa.

SISÄLTÖ

Turvaohjeet 2

Yleiset ominaisuudet....5

Digiboksin kytkeminen....6

Kuvaus....8

Etupaneeli....8

Takapaneeli....9

Kaukosäädin 10

Perustoiminnot 12

Vastaanottimen käyttö 17

Vastaanottimen ensikäyttö 17

Päävalikko 17

1. Asennus 18

1.1 Automaattinen haku 18
1.2 Linear Scanning ..... 18
1.3 Manuaalinen haku 19
1.4 Palauta tehdasasetukset 19

2. Kanavien järjestely 20

2.1 Poista kaikki kanavat 20

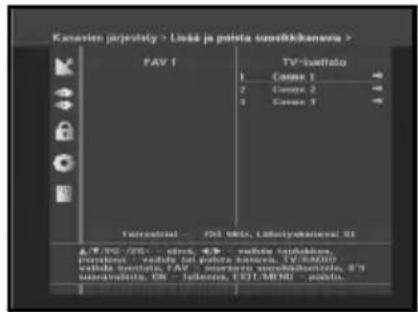

2.2 Lisää ja poista suosikkikanavia 21
2.3 Lisää suosikkikanavia 21

3. Käyttölukitus 22

3.1 Aseta kanavalukko 22
3.2 Vaihda sovittimen PIN-koodi 23
3.3 Sovittimen katselurajoitus 23

4. Järjestelmän asetukset 24

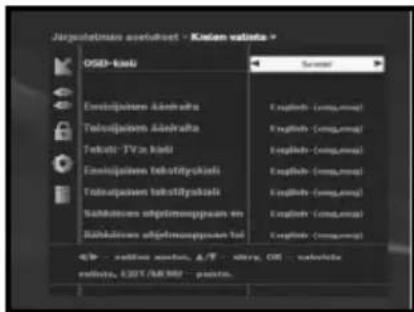

4.1 Kielen valinta 24

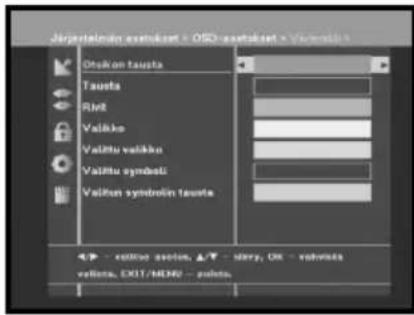

4.2 OSD-asetukset 25
4.3 Kuvan näyttöasetukset 26

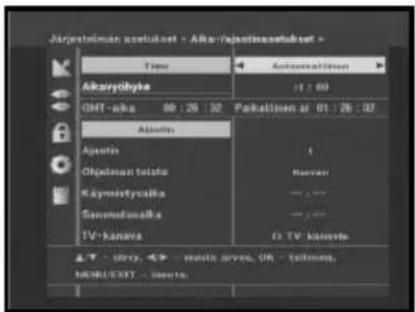

4.4 Aika ja ajastimen asetukset....27
4.5 Järjestelmätiedot 28
4.6 Ohjelmiston päivitys 28

5. Sisäinen Conax 28

Vianetsintä 29

Hävittäminen 29

Tekniset tiedot....30

YLEISET OMINAISUUDET

1. KÄYTTÄJÄOSA

400 OHJELMOITAVAA KANAVAA SÄHKÖINEN OHJELMIEN LISÄOPAS MULTI LANGUAGE -TUKI NÄYTÖLLE (OSD) MULTI LANGUAGE -TUKI TEKSTITYKSELLE JA TEKSTITELEVISIOLLE (OSD & VBI) INFRAPUNAKAUKOSÄÄDIN KANAVIEN JÄRJESTÄMINEN (OHJELMOITAVA) ALHAINEN VIRRANKULUTUS AUTOMAATTISESTI PÄIVITTYVÄ SÄHKÖINEN OHJELMAOPAS (EPG)

2. VIRITINOSA

VHF, UHF BAND 50\~870 MHz MAX 7 Msps SYMB. NOPEUS 16\~256 QAM-modulaatioformaatti LOOPOUT ANALOGISELLE SOVITTIMELLE

3. VIDEO-OSA

DVB-C COMPLIANT MPEG-2 VIDEO(MP@ML) 1\~15 Mb/s DATANOPEUS TUKEE KUVAN SIVUJEN SUHDETTA 4:3(NORMAALI) JA 16:9(LAAJAKUVA)

4. AUDIO-OSA

MPEG 1 AUDIO LAYER I & II MONO, DUAL, STEREO JA YHDISTETTY STEREO (JOINT STEREO) AUDIOTILA 32, 44.1 JA 48 KHz NÄYTTEISTYSTAJUUDET KAUKOSÄÄTIMEN ÄÄNENVOIMAKKUUSSÄÄTÖ JA VAIMENNUSTOIMINTA SPDIF DIGITAALINEN AUDIOULOSTULO

DIGIBOKSIN KYTKEMINEN.

1. SOVITTIMEN SIJOITUS

STB tulisi sijoittaa paikkaan, jossa on hyvä tuuletus.

Älä laita sitä täysin suljettuun kaappitilaan, jossa ilma ei kierrä aiheuttaen näin ylikuumenemista.

Paikan tulisi olla suojassa suoralta auringonvalolta, liialta kosteudelta, kolhuilta sekä kotieläimiltä.

Vältä muiden elektronisten laitteiden pinoamista laitteen päälle.

Asennettuasi kaapelijärjestelmän, liitä koaksiaalikaapeli STB-laitteen takaosassa sijaitsevaan “CABLE IN” -napaan.

Kaikki kaapeliliittimet tulisi kiristää sormin; älä käytä niiden kiristämiseen mitään työkaluja.

Kaapelin tulisi olla impedanssi koaksiaalikaapeli 75 ohmia.

3. VASTAANOTTIMEN KYTKEMINEN TELEVISION

Vastaanotin voidaan kytkeä televisioon Scart-liittimellä.

Kytkettäessä televisio SCART-liittimen kautta, kytke AV1(TV) merkitty SCART-liitin vastaavaan television SCART-liitäntääukkoon.

4. VCR:n LIITTÄMINEN

VCR:n liittämiseksi STB-laite on varustettu sen takaosassa sijaitsevalla SCART-liitännällä "AV2(EXT)".

Voit liittää VCR:n vastaanottimeen SCART-liittimen avulla.

Katsoaksesi suojattuja ohjelmia, tarvitset voimassaolevan älykortin.

Tämä STB on varustettu Conax-järjestelmällä Conax-ohjelmien katsomista varten.

Huomio Syötä älykortti kullanvärinen siru alaspäin.

Kytkennän kuva

Huomio! : Virtapistoketta käytetään virrankatkaisuun, joten sen tulee olla aina käytettävissä.

KUVAUS

Etupaneeli

1. Infrapunatunnistin Vastaanottaa kaukosäätimen infrapunakomentoja.
2. LED Digiboksi siirtyy valmiustilaan kun LED-valo on punainen. Laite siirtyy toimintatilaan kun LED-valo on vihreä.
3. Älykortin aukko 1 Conax-älykorttipaikka.

Huemio! Älykortteja saa vain palveluntarjoajilta ja erityisjälleenmyyjiltä, ei SAMSUNGILTA.

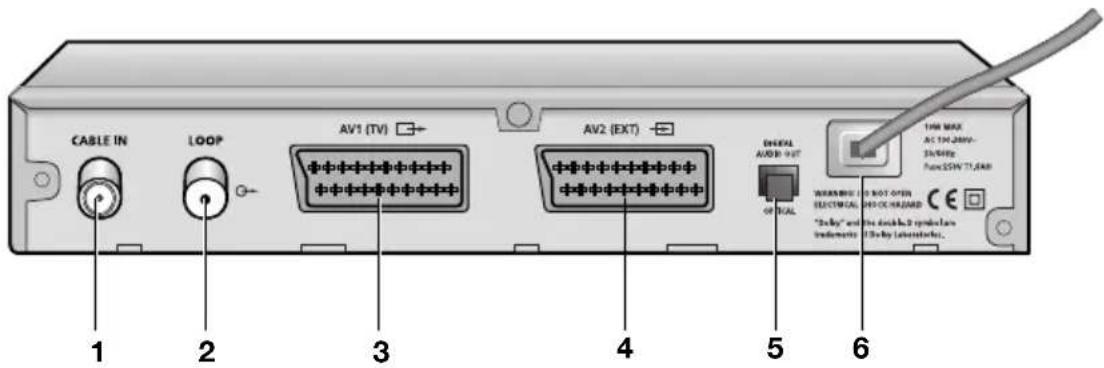

Takapaneeli

1. CABLE IN Tämä napa on kaapelijärjestelmäsi koaksiaalikaapelin liittämistä varten.
2. LOOP Analogisen vastaanottimen liittämistä varten. Vastaanotin on varustettu tällä "LOOP" -navalla.
3. AV1(TV) Käytetään television kytkentään.
4. AV2(EXT) Käytetään videonauhurin kytkentään.
5. DIGITAL AUDIO OUT Ulostulo digitaaliseen vahvistimeen kytkemistä varten.
6. PÄÄJOHTO Pääjohto kytketään sähköverkkoon. Sisääntulon vaihtovirran jännitealue on 100V-240V, 50Hz/60Hz jännitelähde.

Kaukosäädin

Huomie Varmista paristoja asetettaessa, että napaisuus (+/-) on oikein.

1. POWER

Tällä kytketään vastaanotin PÄÄLLE/VALMIUS -tilaan.

2. 0-9 NUMEROPAINIKKEET

Näillä painikkeilla syötetään numeerisia arvoja ja valitaan kanava suoraan syöttämällä sen numero.

3. PG+/PG-

Näillä painikkeilla siirytään valikon ja TV/Radio -luettelon sivuilla ylös tai alas.

4. TV/RADIO

Tällä painikkeella siirrytään televisio- ja radiokanavien välillä.

5. MUTE

Tällä painikkeella siirytään normaalin ja vaimennetun äänen välillä.

6. FAV

Käytä painiketta siirtyäksesi suosikkilistojen välillä.

7. EPG (Ohjelmaopas)

EPG-näppäin näyttää TV/Radio -ohjelmaoppaan.

8. LAST

Tämä painike tuo esille viimeisimmän kanavan, jota katsoit luettelosta.

9. TEKSTITYS (VIHREÄ (TEXT))

Tällä näppäimellä voit valita tekstitys- ja teleteksti-tilan. Tämä näppäin toimii samalla tavalla kuin valikon VIHREÄ näppäin. Paina sitä kerran - tekstityspalkki tulee näkyviin.

Valitse haluamasi kieli käyttämällä näppäimiä ▲ / ▼. Paina sitä kaksi kertaa - Teleteksti OSD -palkki tulee näkyviin. Valitse kieli käyttämällä näppäimiä ▲ / ▼. Teleteksti näkyy TV-näytöllä, vaikka TV ei ole käytössä. Tämä teleteksti voidaan näyttää TV:ssä, joka ei tue teletekstitoimintoa.

1. ALT (KELTAINEN) Tällä painikkeella valitaan ääniraitalista tämänhetkiselle palvelulle.
   Tällä painikkeella on sama toiminto kuin valikon KELTAISELLA painikkeella.
   Ääniraita ilmestyy, kun painat painiketta kerran.
   Kuvaraita ilmestyy, kun painat painiketta kerran.
   Ääni- ja kuvaraitapalveluja ei välitetä kaikille kanaville ja ne riippuvat televisio-operaattorin tilasta.
   Tällä painikkeella näytetään alivalikon ohjesanoma.

2. AUDIO (SININEN) Tällä painikkeella vaihdetaan ääni vasempaan, oikeaan tai molempiin kanaviiin. Tällä painikkeella on sama toiminto kuin valikon SINISELLÄ painikkeella.

3. i INFORMAATIO (PUNAINEN (INFORMATION))

Tällä painikkeella näytetään informaatiolaatikko ruudulla.

Tällä painikkeella on sama toiminto kuin valikon PUNAISELLA painikkeella.

Saat ohjelman lyhyet tiedot näkyviin, kun painat painiketta kerran.

Saat kanavan yksityiskohtaiset tiedot näkyviin tekstilaatikkoon, kun painat painiketta kaksi kertaa.

1. MENU Tällä painikkeella avataan valikko tai palataan edelliseen valikkoon.

2. EXIT Tällä painikkeella poistutaan valikosta, palataan edelliseen valikkoon tai poistutaan joistain kuvista.

3. OK Tällä painikkeella syötetään ja vahvistetaan tietoa vastaanottimelle valikkojärjestelmässä. Tällä painikkeella valitaan kohde. Kanavalista ilmestyy, kun tätä painetaan television katselun yhteydessä.

4. ◀/▶/▲/▼ Näillä painikkeilla siirretään palkkia valikkovalintojen valitsemiseksi.

Voit vaihtaa kanavia näillä näppäimillä.

Voit säätää äänenvoimakkuutta näillä näppäimillä.

1. CH /GH Näillä painikkeilla vaihdetaan kanavia.

2. VOL+/VOL- Näillä painikkeilla lisätään tai vähennetään äänenvoimakkuutta.

3. TIMER Tällä painikkeella varataan tapahtumia (ohjelmia) ajastimelle/ajastimille sähköisessä ohjelmaoppaassa (EPG). Jos tapahtuma ajastetaan, se kytketään päälle/pois päältä automaattisesti perustuen tapahtuman alkamis-/loppumisaikaan. Tämä painike aktivoi/kytkee pois päältä ajastimen/ajastimet sähköisessä ohjelmaoppaassa (EPG). EPG-ruudun aktivoinnin jälkeen voit valita mielenkiintoisen tapahtuman (ohjelman) painamalla EPG-painiketta käyttämällä ▲ / ▼ ja ◀ / ▶ -painikkeita. Paina tämän jälkeen AJASTIN (TIMER) -painiketta. Jos tämä tapahtuma on varattu ajastimeen, ® näkyy tapahtuman nimen oikeassa kulmassa. Valikko näkyy myös EPG “tapahtuman toistossa (Event Repetition)” “valikon aika- ja ajastinasetuksissa (Time & Timer Settings)”. Kuitenkin, mikäli kanavalla ei ole mitään ohjelmaa ohjelmaoppaassa, tätä TIMER-näppäintä ei voi käyttää.

PERUSTOIMINNOT

1. Näyttöruutu

Asennus on suoritettava ennen televisio-ohjelman katselua.

Tämän vuoksi näet ensin vain valikkokuvia.

Televisio-ohjelmien ohjelmoinnin jälkeen näet seuraavan kuvan joka kerta kun vaihdat kanavaa:

● Paina PUNAISTA (i) -painiketta katselutilassa.
- Valitse kanava painamalla NUMEERISIA 0\~9 -näppäimiä tai CH ^ /√ -näppäimiä ja valitse TV/RADIO -näppäin siirtyäksesi TV- tai Radio-kanaville.

Näet tämän kuvan joka kerta kun vaihdat kanavia.

Televisio- ja radio-ohjelmien välillä voi siirtyä painamalla kaukosäätimen TV/RADIO -painiketta.

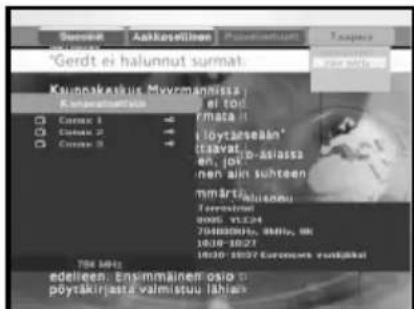

Yksityiskohtaiset ohjelmatiedot

● Paina PUNAISTA (i) -painiketta kahdesti ohjelmaa katsottaessa.

Näet ensin yllä kuvatun kuvan.

Kun PUNAISTA (i) -painiketta on painettu toisen kerran, meneillään olevan ohjelman yksityiskohtaiset tiedot näkyvät toisessa kuvaikkunassa, jos ohjelman lisätietoa on saatavilla. Kun tätä tietoa on enemmän kuin yhden sivun verran, PG+/PG- -painikkeilla voidaan siirtyä ylös ja alas.

Huomia/Tämä palvelu riippuu palveluntarjoajasta.

2. Äänenvoimakkuuden säätäminen

Äänenvoimakkuuden hallinta:

• Säädä äänenvoimakkuutta painamalla ◀/▶ tai VOL +/- -painikkeita.
• Siirry vaimennustilaan painamalla MUTE -painiketta.
• Peruuta vaimennus painamalla MUTE tai ◀ / ▶ -painikkeita uudelleen.

3. Ääniraidan valinta

• Katso ääniraitalista painamalla KELTAISTA (ALT) -painiketta.
• Valitse ääniraita painamalla ▲ / ▼ ja OK -painikkeita.

4. Kuvaraidan valinta

• Katso kuvaraitalista painamalla KELTAISTA (ALT) -painiketta kahdesti.
• Valitse kuvaraita painamalla ▲ / ▼ ja OK -painikkeita.

5. Palveluluettelo

● Paina OK -painiketta kahdesti ohjelmaa katsottaessa.
- Valitse luettelo painamalla TV/RADIO tai FAV -painiketta.

Kanavan nimen takana oleva kuva kuvaa salattua kanavaa ja kanavan nimen takana oleva kuva kuvaa lukittua kanavaa.

• Valitse kanava painamalla ▲ /▼, PG+/PG-.
• Katso valittua kanavaa painamalla OK -painiketta.

Värit vastaavat seuraavia palveluluetteloita.

• VIHREÄ (TEKSTI(TEXT)) -painike: Suosikit (Favorites)
- KELTAINEN (ALT) -painike: Aakkosellinen (Alphabetical)
• SININEN (ÄÄNI (AUDIO)) -painike: Palveluntarjoaja (Provider)
• PUNAINEN (i) -painike: Taajuus (Frequency)

5.1 Palvelusuosikit

• Valitse suosikkiluettelo painamalla kaukosäätimen VIHREÄÄ (TEKSTI (TEXT)) -painiketta.
• Siirry ryhmä- ja kanavalistan välillä painamalla VIHREÄÄ (TEKSTI (TEXT)) -painiketta.
• Valitse ▲ / ▼, PG+/PG- -painikkeilla haluttu suosikkiryhmä.

5.2 Aakkosellinen palvelu

• Valitse aakkosellinen luettelo painamalla kaukosäätimen KELTAISTA (ALT) -painiketta.
• Siirry ryhmä- ja kanavalistan välillä painamalla KELTAISTA (ALT) -painiketta.
• Valitse ▲ / ▼, PG+/PG- -painikkeilla haluttu aakkosellinen ryhmä.

5.3 Palveluntarjoaja

• Valitse palveluntarjoajaluettelo painamalla kaukosäätimen SINISTÄ (AUDIO) -painiketta.
• Siirry ryhmä- ja kanavalistan välillä painamalla SINISTÄ (AUDIO) -painiketta.
• Valitse ▲ / ▼, PG+/PG- -painikkeilla haluttu palveluntarjoajaryhmä.

5.4 Palvelun taajuus

• Valitse taajuusluettelo painamalla kaukosäätimen PUNAISTA (i) -painiketta.
• Siirry ryhmä- ja kanavalistan välillä painamalla PUNAISTA (i) -painiketta.
• Valitse ▲ / ▼, PG+/PG- -painikkeilla haluttu taajuusryhmä.

6. Ohjelman tiedot

EPG - sähköinen ohjelmaopas

Sähköinen ohjelmaopas antaa kanavalistan.

Huornio1. Tämä palvelu riippuu palveluntarjoajasta.

1. Vastaanotin näyttää oikeat EPG-tiedot sen jälkeen kun se on tunnistanut GMT-ajan signaalista, mikä kestää muutaman sekunnin.

● Paina EPG-painiketta kahdesti ohjelmaa katsottaessa.

Tämä toiminto näkyy näytöllä vain aikaa käyttämällä.

- VIHREÄ (TEKSTI(TEXT)) -painike: Vihreällä painikkella liikutaan takaisin edelliseen päivämäärään.

- KELTAINEN (ALT) -painike: Keltaisella painikkeella siirrytään seuraavaan tulevaan päivämäärään.

- SININEN (ÄÄNI (AUDIO)) -painiketta voidaan käyttää siirtymään ylös jos tietoa on useammalla kuin yhdellä sivulla.

- PUNAISTA (i) -painiketta voidaan käyttää siirtymään alas jos tietoa on useammalla kuin yhdellä sivulla.

Aikaväli voidaan säätää painamalla painikkeita EPG-ruudulla seuraavasti:

1 painike: 1 tunti ja 30 minuuttia

2 painiketta: 30 minuuttia

3 painiketta: 15 minuuttia

Voit selata useita ohjelmaluetteloita TV/RADIO tai FAV -painikkeella.

- Valitse kanava painamalla ▲ / ▼, PG+/PG- -painikkeita ja katso tätä kanavaa painamalla OK -painiketta. Nykyinen tapahtuma voidaan palauttaa painamalla VIIMEISIN (LAST) -painiketta liikkuvan tapahtuman aikana tällä kanavalla.

- Jos tämänhetkisessä kanavassa on tapahtuma, ajastin asetetaan välittömästi ja asetettu ajastin näkyy EPG-ruudulla kun kaukosäätimen AJASTIN (TIMER) -painiketta painetaan EPG-ruudussa. Tällä tavoin asetettu ohjelma osoitetaan aika ja ajastinasetuksen ajastin -kentässä.

7. Tekstitys

Kun lähetysohjelmassa on tekstitys, näet tekstityskielen luettelon painamalla VIHREÄÄ (TEKSTI (TEXT)) -painiketta. Jos meneillään olevassa ohjelmassa on tekstitys, □ näkyy kuvassa ohjelman (kanavan) vaihdon tai PUNAISEN (i) -painikkeen painamisen jälkeen.

Tekstityskielen vaihtaminen:

- Katso tekstityksen kieliluettelo painamalla VIHREÄÄ (TEKSTI (TEXT)) -painiketta.

- Valitse haluttu tekstityskieli ▲ / ▼ -painikkeilla.

● Paina OK -painiketta ja haluttu tekstityskieli näkyy.

Valikkonäyttö on luotu käyttäjäystävälliseksi vastaanottimen helpon käytön takaamiseksi.

8. Teksti-TV OSD

Kun lähetysohjelmassa on tekstityksen näyttö, näet tekstityksen näyttöluettelon painamalla VIHREÄÄ (TEKSTI (TEXT)) -painiketta.

Teksti-TV OSD vaihtaminen:

• Valitse haluttu Teksti-TV OSD▲ / ▼ -painikkeilla.
• Paina OK-painiketta, minkä jälkeen haluttu Teksti-TV OSD näkyy ruudulla.

9. Teksti-TV VBI

Käytössä TV-toiminnoilla tuettu televisio. Järjestelmä toimii tekstitys pois päältä kytkettynä.

10. Äänitila (Audio mode)

Voit valita vasen, oikea tai stereo -tilan SINISELLÄ (ÄÄNI (AUDIO)) -painikkeella.

Äänitilan vaihtaminen:

- Valitse vasen, oikea tai stereo painamalla SINISTÄ (ÄÄNI (AUDIO)) -painiketta.

- Tallenna ja poistu tästä valikosta painamalla POISTU (EXIT) -painiketta.

VASTAANOTTIMEN KÄYTTÖ

Vastaanottimen ensikäyttö

Ennen kuin voit katsoa televisio- tai radio-ohjelmaa, sinun tulee asentaa ohjelma.

Siksi avatessasi järjestelmän näytölläsi näkyy ainoastaan "Asennus".

Helppo asennus antaa sinun valita kielen.

Valikko tulee näkyviin valitsemallasi kielellä.

• Valitse kieli painamalla näppäimiä ◀ / ►.
  Koko valikko näkyy valitulla kielellä.
• Kun olet tyytyväinen asetuksiin, tee vahvistus painamalla
  ▲ / ▼ -painikkeita, minkä jalkeen paina OK -painiketta.
  Viesti “Asennus käynnissä. Odota hetki…” näkyy ruudulla.

Päävalikko

Asennettuasi kaapelijärjestelmän ja STB:n sopivilla liittimillä.

• Kytke päävirta ja vastaanotin päälle.
• Tuo päävalikko esiin painamalla MENU-painiketta.

Seuraava näyttö ilmestyy:

Alivalikkoaiheet 1–5 näkyvät.

Alivalikoille 1, 2 ja 3 tarvitaan PIN-koodi.

1. Asennus

Tämä valikko koostuu 4 alavalikosta:

Tehtaan asetusten viritys ja palautus.

• Valitse alivalikko valitsemalla "Asennus" päävalikosta.
• Syotä PIN-koodi.

Käytä PIN-koodina tehdasasetusta 0000 jos et ole asettanut omaa PIN-koodia.

1.1 Automaattinen haku

Alavalikko "Automaattinen haku" mahdollistaa kanavien lataamisen automaattisesti verkkotunnuksen avulla.

- Syötä haettavan kanavan verkkotunnus.

Kysy tunnus kaapelioperaattoriltasi tai tarkista se kortin tiedoista.

- Kun olet syöttänyt verkkotunnuksen, aloita haku painamalla OK.

1.2 Linear Scanning

Jos et tiedä verkkotunnusta, käytä tätä toimintoa.

Alavalikko "Linear Scanning" mahdollistaa kanavien automaattisen lataamisen.

Kanavan automaattinen lataus:

- Paina OK.

Esiin tulee Automaattinen haku –valikko.

Paina OK tallentaaksesi kaikki kanavat STB:hen.

1.3 Manuaalinen haku

Säätääksesi uusia kanavia ja heikkoja signaaleja, STB:hen kuuluu "Manuaalinen haku" jossa käyttäjä voi selata kanavatietoja. Valittuasi "Manuaalinen haku" asennusvalikosta, näkyviin tulee seuraava näyttö:

• Syötä etsimäsi kanavan taajuus.
• Syötä etsimäsi kanavan symbolinen nopeus.
• Syötä etsimäsi kanavan modulaatio.
  Voit valita arvot 16, 32, 64, 128, 256 QAM tai automaattinen.
• Valittuasi vaihtoehdon, paina OK aloittaaksesi virityksen.

1.4 Palauta tehdasasetukset

Tällä palautetaan tehdasasetukset siltä varalta, että käyttäjä on kohdannut ongelmia kanavatietojen arvoja tai muita arvoja vaihtaessaan.

Vastaanottimen tehdasasetukset palautetaan automaattisesti painamalla OK-painiketta kehoitusikkunassa.

Huomlo!Tämä poistaa aikaisemmat asetukset!

"Kanavien järjestely"-valikolla on kolme toimintoa:

"Kanavien järjestely"-valikkoa käytetään poistamaan kaikki kanavat tai lisäämään tai poistamaan suosikkikanavia tai muokkaamaan niitä haluamasi mukaan.

- Syotä PIN-koodi.

Käytä PIN-koodina tehdasasetusta 0000 jos et ole asettanut omaa PIN-koodia.

2.1 Poista kaikki kanavat

Poista kaikki kanavat painamalla OK -painiketta kehoitusikkunassa ja poistu painamalla MENU / EXIT -painiketta.

2.2 Lisää ja poista suosikkikanavia

Tämänhetkisen kanavan voi rekisteröidä välittömästi haluttuun suosikkiryhmään.

Lisäksi voit rekisteröidä kanavan useaan suosikkiryhmään.

• Valitse haluttu suosikkiryhmä (FAV1-FAV9) FAV -painikkeella.
• Valitse haluttu kanavaluettelo ▲ / ▼ tai PG+/PG- -painikkeilla TV tai RADIO -luetteloikkunassa.
• Paina PUNAISTA (i) -painiketta ja rekisteröi haluttu kanava suosikkiryhmässä.
  ● Vahvista painamalla OK -painiketta.

Voit vaihtaa TV- tai radioluettelon TV/RADIO -painikkeella ja vaihtaa suosikkiluettelon FAV -painikkeella.

• TV- ja radioluettelon välillä siirytään painamalla TV/RADIO -painiketta.
• Valitse toinen suosikkiluettelo painamalla FAV -painiketta.

Kanavien poistaminen suosikkiryhmästä:

• Valitse poistettava kanavaluettelo painamalla ▲ / ▼ tai PG+/PG- -painikkeita.
• Poista valittu kanava suosikkikanavista painamalla PUNAISTA (i) -painiketta.
• Saat ohjeen painamalla KELTAISTA (ALT) -painiketta.

2.3 Lisää suosikkikanavia

Voit siirtää halutun suosikkikanavan sijaintia.

• Valitse TV/RADIO -luettelo ◀/▶ -painikkeilla.
• Keskitä TV/RADIO -kanava painamalla ▲ / ▼ tai PG+/PG- -painikkeita.
• Valitse kanava painamalla PUNAISTA (i) -painiketta.
  ● Vaihda halutun kanavan sijaintia painamalla ▲ / ▼ tai PG+/PG- -painikkeita ja vahvista painamalla OK -painiketta.
• Jos haluat palauttaa kanavan alkuperäiseen sijaintiin, älä paina OK -painiketta vaan SINISTÄ (ÄÄNI (AUDIO)) -painiketta.
• Saat ohjeen painamalla KELTAISTA (ALT) -painiketta.

3. Käyttölukitus

"Käyttölukitus" -toiminto asettaa katselurajoituksia ja estää luvattoman pääsyn digiboksiin 4-numeroisella PIN-koodilla. (PIN-koodin tehdasasetus on: 0000)

Valitsemalla tämän valikon sinulla on kaksi vaihtoehtoa: voit lukita haluamasi kanavan tai vaihtaa PIN-koodia.

- Syotä PIN-koodi.

Käytä PIN-koodina tehdasasetusta 0000 jos et ole asettanut omaa PIN-koodia.

3.1 Aseta kanavalukko

• Valitse TV tai RADIO -kanavaikkuna painamalla ◀/▶ tai TV/RADIO -painiketta.
• Keskitä kanava painamalla ◀/▶ tai PG+/PG- -painikkeita.
• Valitse kanavalukko painamalla PUNAISTA (i) -painiketta.
  ● Vahvista painamalla OK -painiketta.

Tämä lukitsee kanavan. PIN-koodi on syötettävä kehoitusikkunaan kun haluat katsoa lukittua kanavaa.

Kun olet syöttänyt PIN-koodin lapsilukitulle kanavalle, tämä toimii kaikilla kanavilla.

Eli pääset kaikkiin lapsilukittuihin kanaviin syöttämällä oikean PIN-koodin mille tahansa lapsilukitulle kanavalle.

● Saat ohjeen painamalla KELTAISTA (ALT) -painiketta.

Lapsilukon peruuttaminen:

- Peruuta lukko painamalla PUNAISTA (i) -painiketta uudelleen.

3.2 Vaihda sovittimen PIN-koodi

Vaihda PIN-koodi valitsemalla toinen vaihtoehto "Vaihda sovittimen PIN-koodi".

Tämä vie sinut seuraavaan valikkoon:

Syötä tässä valinnassa nykyinen PIN-koodi ensimmäiseen sarakkeeseen ja uusi PIN-koodi toiseen sarakkeeseen. Vahvista syöttämällä uusi PIN-koodi uudelleen.

Muista, että PIN-koodin tulee olla nelinumeroinen luku.

TEHDASASETETTU PIN-KOODI: 0000.

● Saat ohjeen painamalla KELTAISTA (ALT) -painiketta.

Huornlo Ota yhteyttä jälleenmyyjääsi tai palvelun tarjoajaan jos unohdat PIN-koodin. Kun vaihdat salasanan, pidä se tallessa äläkä unohda sitä.

3.3 Sovittimen katselurajoitus

Digiboksin ikärajoitustoiminto lukitsee automaattisesti kaikki ohjelmat, joita pidetään lapsille sopimattomina. Käyttäjän on syötettävä PIN-koodi ennen kuin rajoituksia voidaan asettaa tai muuttaa.

• Valitse katsojaikä painamalla ◀ / ▶ -painikkeita. alle 3-vuotiaat, 4–17 -vuotiaat, yli 18-vuotiaat.
• Digiboksin ikäraja estää automaattisesti tietyt katsojaiät, jotka ovat “rajoittavampia”.
  Esimerkiksi, jos estät 4-vuotiaat katsojat, tällöin myös alle 3-vuotiaat estetään automaattisesti.

4. Järjestelmän asetukset

Tämän valinnan avulla voit vaihtaa tehdasasetettuja järjestelmäasetuksia tarpeidesi mukaan.

4.1 Kielen valinta

"Kielen valinta"-vaihtoehto antaa käyttäjän valita kieleksi OSD, äänilevy, teleteksti, tekstitys tai EPG.

Esimerkiksi, vaikka tekstitys voitaisiin valita, sitä ei tueta, koska ohjelmassa ei ole tekstitystä.

• Helpottaaksemme käyttäjää eri alueilla puhuttujen kielien kanssa, OSD-kielet on saatavana viidellä kielellä.
• Valitse haluttu kielivalikko, paina näppäimiä ◀/▶ vaihtaaksesi kieli ja paina sitten OK.
• Äänilevy, teleteksti, tekstitys vaihtelevat valitun kielen mukaan. Myös EPG-kieli voidaan valita asetuksia vaihtamalla.
  ● Paina KELTAISTA (ALT) -näppäintä ohjetta varten.

4.2 OSD-asetukset

Voit asettaa näytön läpikuultavuuden, näytön ajan, värikaavion ja näytön sijainnin.

- Valitse näytön läpikuultavuustaso. Näytön läpikuultavuustaso välillä 0–100%. Asetus tehdään numeropainikkeilla, ◀ / ▶ tai PG+/PG- -painikkeilla.

◀/▶ -painikkeet: Asetus 1%:n lisäyksellä. PG+/PG- -painikkeet: Asetus 10%:n lisäyksellä.

Huomiol Läpikuultavuutta El sovelleta värikaavioon "käyttäjän määrittelemällä" valinnalla.

- Aseta ruudulla olevan tietoikkunan näytön kesto. Aikaväli on välillä 0,5–60 sekuntia. Asetus tehdään numeropainikkeilla, ◀/▶ tai PG+/PG- -painikkeilla.

◀/▶ -painikkeet: Sääö 0,5 sekunnin lisäyksellä. PG+/PG- -painikkeet : Sääö 1 sekunnin lisäyksellä.

- Saat ohjeen painamalla KELTAISTA (ALT) -painiketta. - Värikaavion asettaminen: Voit vaihtaa väria tarpeidesi mukaan. (tausta, teksti, merkki, rivi jne.)

◀/▶ -painikkeet: valitse värikaavion tila. Värikaavio 1: vaihtaa valikon värin taivaansiniseksi. Värikaavio 2: vaihtaa valikon värin vihreäksi. Värikaavio 3: vaihtaa valikon värin tummanruskeaksi. Käyttäjän määrittelemä: Asettaa värin käyttäjän valinnan mukaan. Sähköisen ohjelmaoppaan (EPG) värit: Asettaa sähköisen ohjelmaoppaan (EPG) värin. Oletus: Asettaa alkuperäiset väriasetukset.

Huomiol Värikaaviot 1, 2 ja 3 voidaan muuttaa myöhemmin ohjelmistopäivityksellä.

Käyttäjän määrittämän tilan tai sähköisen ohjelmaoppaan (EPG) väritilan asettaminen.

● Paina VIHREÄÄ (TEKSTI(TEXT)) -painiketta: Kohde, jonka haluat vaihtaa, ilmestyy.
- Voit siirtää halutun kohteen ▲ / ▼ -painikkeilla.
- Voit asettaa halutun värin ◀ / ▶ -painikkeilla.
● Aseta painamalla OK-painiketta.

Näet ohjesanoman painamalla KELTAISTA (ALT) -painiketta.

Digiboksin sijainti

- Aseta osoitin haluamaasi sijaintiin ja paina ▲ / ▼ -painikkeita tai ◀ / ▶ -painikkeita kunnes ruutu siirtyy haluamaasi sijaintiin. Ruutu siirtyy haluamaasi sijaintiin.

4.3 Kuvan näyttöasetukset

Voit asettaa useita media-asetuksia.

Aseta osoitin tämän alivalikon päälle ja paina OK-painiketta.

• Siirrä alakohteita painamalla ▲ / ▼ -painikkeita ja tee valinta painamalla ◀ / ▶ -painikkeita.
  ● Vahvista painamalla OK-painiketta.
• Poistu valikosta painamalla MENU / EXIT -painikkeita.
  • TV-järjestelmä: vain PAL.
• Valitse TV-tyyppi televisiosi mukaan: NORMAALI 4 : 3 suhde tai LAAJAKANGAS 16 : 9 -suhde.
• Valitse kuvasuhdemuunnos: Letter Box, Pan & Scan, Mixed tai Full.
• Valitse videosignaalin tyyppi: Komposiitti, komposiitti+RGB.
• Valitse Dolby digital auto -valinta: Päälle tai pois päältä
• Valitse tekstitys automaattisesti: Kuulovaik., Päällä tai Pois päältä.
  ● Saat ohjeen painamalla KELTAISTA (ALT) -painiketta.

4.4 Aika ja ajastimen asetukset

1) Aika

• Aseta osoitin tähän alivalikkoon.
• Siirry automaattisen ja manuaalisen aikavyöhykkeen asetuksen välillä painamalla ◀/▶ -painikkeita.
• Jos valitset manuaalisen tilan, vaihda paikallisaika aikavyöhykkeessä painamalla ◀/▶ -painikkeita.

GMT viittaa Greenwichin yleisaikaan. Tätä ei voi muuttaa.

2) Ajastin

15 ajastinta tuetaan mukaanlukien sähköisen ohjelmaoppaan (EPG) ajastin/ajastimet.

• Valitse ajastimen numero "ajastimessa" käyttämällä ◀/► -painikkeita 1–15.
• Valitse tapahtuman toisto, jonka haluat varata painamalla ◀/▶ -painikkeita: Päivittäin, joka sunnuntai, joka maanantai, joka tiistai, joka keskiviikko, joka torstai, joka perjantai, joka lauantai, kerran. Jos ajastin on asetettu EPG-ruudusta, EPG näkyy “tapahtuman toistona”.
• Aseta haluttu aika painamalla numeropainikkeita (0–9) ja valitse kytkentäaika, jonka haluat varata, painamalla ◀/► -painikkeita. Jos asetettu “päällekytkentäaika” on sama kuin “pois päältä -kytkentäaika”, ajastin toimii 24 tunnin ajan.

- Aseta tapahtuman ohjelma valitsemalla TV-ohjelma ◀/► -painikkeilla. TV- ja radioluettelon välillä siirrytään painamalla TV/RADIO -painiketta.

- Ajastimia voidaan asettaa joka päivälle tai joka maanantaille tai joka sunnuntaille jne. Jos laitteeseen on asennettu päällekkäisiä ajastuksia, laite priorisoi "kerran" -ajastusta. Esimerkiksi, asetettaessa ajastimia kerran ja päivittäin, "kerran" toimii "päivittäisen" asemesta sinä päivänä. Jos ajastin on käynnissä, "käynnissä" -viesti ja ajastinnumero näkyy "ajastimessa".

● Saat ohjeen painamalla KELTAISTA (ALT) -painiketta.

4.5 Järjestelmätiedot

Jos sinun tarvitsee ottaa yhteyttä palveluntarjoajaan tai palvelukeskukseen, he saattavat kysyä tietoa tästä valikosta. Aseta osoitin tämän alivalikon päälle ja paina OK-painiketta. Seuraava kuva näkyy näytöllä.

● Saat ohjeen painamalla KELTAISTA (ALT) -painiketta.

4.6 Ohjelmiston päivitys

Voit ladata ja päivittää vastaanottimen järjestelmän ohjelmistoa lähettäjän määräämän kanavan kautta.

Jälleenmyyjä antaa tästä lisätietoa.

Jos valitset uuden ohjelmistoversion ladattavaksi, kaikki aiemmat asetukset, pääsykoodit ja suosikkikanavat jne. poistetaan! Lataaminen voi kestää hetken. Älä kytke vastaanotinta pois päältä lataamisen aikana.

● Saat ohjeen painamalla KELTAISTA (ALT) -painiketta.

5. Sisäinen Conax

Näet Conax-ohjelman kun syötät Conaxin kortin paikoilleen.

VIANETSINTÄ

Ongelma Mahdollinen syy Ongelman ratkaisu
LED-valo ei pala Virtajohtoa e etupaneelissa; oikein ei virtalähdettä	ole kytketty Kytke virtajohto oikein
Ei kuvaa näytöllä Vastaanotin	valmiustilassa; Aseta vastaanotin "päälle"; SCART-liitintä ei ole kytketty Tarkista liitäntä ja korjaa; kunnolla videon ulostuloon televisiossa; väärä kanavan tai Tarkista kanava ja videon ulostulo ja videon ulostulo valittu televisiossa korjaa (television ohjekirja)
Ei ääntä Audiokaapeli kytketty	Tarkista liitäntä ja korjaa;väärin;Äänenvoimakkuus = 0;Vaimennus käytössä	Lisää television äänenvoimakkuutta;Paina VAIMENNA (MUTE) -painiketta
Kaukosäädin ei toimi kunnolla	Paristot ovat vanhoja tai ne on asetettu väärin vastaanotinta.	Osoita kaukosäädin kohtiVaihda paristot tai aseta ne oikeinpäin
Huono kuvanlaatu	Signaalin voimakkuus liian alhainen	Tarkista signaalin voimakkuus "Asennus"-valikosta, korjaa ohjauskaapelin asetus.
Näytöllä näkyvä virheilmoitus "signaalia haetaan"	Antennikaapelia ei ole liitetty tai se ei ole tiukalla;signaalin väärä asento;	Tarkista liitäntä ja korjaa;Tarkista sijainti ja korjaa;Tarkista signaalinvoimakkuus "asennus" -valikosta
Näytöllä näkyvä virheilmoitus "kanavatietoa ei ole olemassa"	Vastaanotinta ei ole vielä asetettu	"Asennus" -valikon skannaus
On-Screen -virheviestit: "Tarkista älykortti"; "Syötä älykortti".	Älykortti:- ei ole oikein asetettu;- ei ole asetettu paikalleen; "Syötä älykortti."	(riippuu mallista)Tarkista älykortti.
On-Screen -virheviestit: "Ei pääsyä"	Ei pääsyä tälle kanavalle	Tarkista, että olet tilannut tämän kanavan.Mikäli STB-laite on ollut pois kytkettynä pitkään, kytke se päälle, valitse mikä tahansa kanava ja odota valtuutusta 60 minuutin ajan.

HÄVITTÄMINEN

Laitetta, pakkausmateriaalia (esim.vaahtomuovi) ja paristoja ei koskaan saa hävittää talousjätteen mukana.

Hanki asianmukaista tietoa yhteisösi jätehuoltomääräyksistä ja hävitä kaikki jäte määräysten mukaisesti eri keräyspisteisiin.

TEKNISET TIEDOT

Virtalähde

Tyyppi: SMPS

Syöttöjännite: AC 100-240V\~, 50/60Hz

Sulakkeiden kuormitus: 250 V/T1.6 AH

Virrankulutus: Max. 10W

Valmiustila: 7W

Viritin & Demodulaattori

Sisäänmenotaajuus: VHF, UHF BAND(50\~870 MHz)

Järjestelmän salauksenpurku: MPEG 2 ISO/IEC 13818

Profiili ja taso: MPEG 2 MP@ML (4:2:2)

Datanopeus: 1 – 15 Mt/s

Videoformaatit: 4:3 (normaali) & 16:9 (laajakangas)

Kuvan resoluutio: 720(H) x 576(V) x 50 kuvakenttää/sekunti

Audiodekooderi

Järjestelmän salauksenpurku: MPEG 1 ISO/IEC 11172\~3 kerros I & II

Äänitila: yksittäinen kanava, kaksoiskanava,

stereo, yhdistetty stereo

Näytteenottotaajuus: 32, 44.1, 48 KHz

Huonlol Digiboksin spesifikaatio voidaan vaihtaa erikseen ilmoittamatta.

PERUSKAISTA AUDIO/VIDEO -ULOSTULO

VIDEO

Videotyyppi:

PAL

Liitännät:

2 SCART (AV1, AV2)

Impedanssi: 75Ω

Ulostulotaso:

1Vp-p

AUDIO

Liitännät:

2 SCART (AV1, AV2)

Impedanssi: 600Ω

Ulostulotaso:

3.0Vp-p max (säädettävä)

Taajuusvaste:

±3dB (20-15kHz)

DIGITAALINEN AUDIO (S/PDIF):

Liitin: Kuituoptiikka

MUISTI

Flash:

2Mt

SDRAM:

8Mt

LAITTEEN MITAT

Koko (L x S x K):

233 × 176 × 38 mm

Paino (netto):

0,95Kg

4. Select Videotrack

5. Service List

6. Program Information

EPG-Electronic Program Guide

4. Välj bildspår

5. Tjänstelista

HANTERA MOTTAGAREN

Komma igång
