L612WSM16E - Tvättmaskin Logik - Gratis bruksanvisning och manual

Typ av produkt	Frontmatad tvättmaskin
Varumärke	Logik
Modell	L612WSM16E
Mått (H x B x D)	845 mm x 597 mm x 430 mm
Vikt	59 kg
Märkspänning	220-240 V~
Märkfrekvens	50 Hz
Maximal ineffekt	1850 W
Märkström	10 A
Tvättkapacitet	6,0 kg
Maximal centrifugeringshastighet	1200 rpm
Energieffektivitetsklass	A++
Årlig energiförbrukning	171 kWh/år (baserat på 220 standardcykler)
Årlig vattenförbrukning	9 900 L/år (baserat på 220 standardcykler)
Ljudnivå (tvätt/centrifugering)	61 dB / 79 dB
Vattentrycksområde	0,1 MPa - 1 MPa
Program	Bomull, Lättskött, Ull, Syntet, Snabb, etc.
Viktiga funktioner	Fördröjd start (upp till 12 h), Barnlås, Snabbtvätt, Ingen centrifugering, Temperaturval
Installationskrav	Ta bort transportbultar, justera fötter, anslut kallvatten, avloppsslang min 60 cm max 100 cm
Underhåll	Rengör trumma, avloppsfilter, tvättmedelslåda, dörrtätning regelbundet
Säkerhet	Barnlås, dörrlås när vattennivå/temperatur hög, automatisk avstängning
Medföljande tillbehör	Vattentillförselsslang, transportbultskåpor, U-formad avloppsslanghållare, bruksanvisning

Vanliga frågor - L612WSM16E Logik

Vad ska jag göra om tvättmaskinen inte startar?

Kontrollera att luckan är helt stängd, vattenkranen är öppen och maskinen är inkopplad. Om barnlåset är aktiverat, avaktivera det genom att trycka och hålla in Snabbtvätt och Ingen centrifugering i 3 sekunder.

Hur avbryter eller ändrar jag ett program efter att det har startat?

Vrid programvredet till läge Av (O), välj sedan ett nytt program och alternativ. Tryck på Start/Paus för att starta. Om barnlåset är på, avaktivera det först annars fortsätter det ursprungliga programmet.

Varför öppnas inte luckan efter tvätt?

Dörrlåset förblir aktivt i 1 minut efter att programmet har avslutats. Om maskinen är full med vatten eller temperaturen är hög, kommer luckan inte att öppnas av säkerhetsskäl. Vänta tills låset lossnar eller kör ett tömningsprogram om det behövs.

Hur ställer jag in barnlåset?

Efter att ha valt ett program och tryckt på Start/Paus, tryck och håll in Snabbtvätt och Ingen centrifugering samtidigt i 3 sekunder. Indikatorerna blinkar för att bekräfta. För att avaktivera, upprepa samma procedur.

Vad betyder felkod E1?

E1 indikerar att luckan är öppen. Stäng luckan ordentligt. Om felet kvarstår, stäng av maskinen, dra ur kontakten och kontakta service.

Varför är det för mycket skum i tvättmedelslådan?

Detta innebär vanligtvis att för mycket tvättmedel användes. Tryck på Start/Paus, välj sedan ett Sköljprogram för att tömma och skölja trumman. Använd rätt mängd tvättmedel nästa gång.

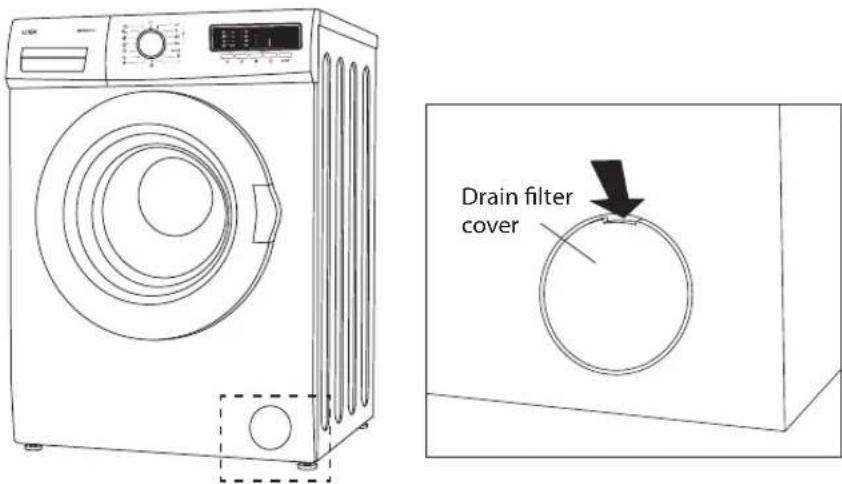

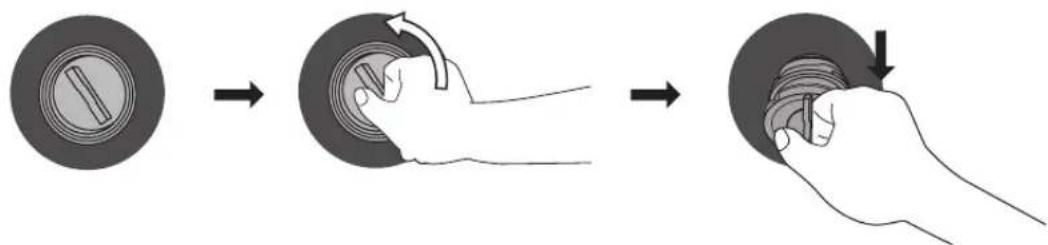

Hur rengör jag avloppsfiltret?

Kör först ett centrifugeringsprogram för att tömma vattnet, koppla sedan ur maskinen. Ta bort avloppsfilterlocket, placera ett kärl under, och vrid filtret motsols för att släppa ut vatten. Rengör filtret och sätt tillbaka det, sätt sedan tillbaka locket.

Varför vibrerar eller låter tvättmaskinen?

Se till att transportbultarna är borttagna, maskinen är i våg och alla fyra fötter är ordentligt åtdragna. Kontrollera efter metallföremål i trumman eller en obalanserad tvätt.

Hur kan jag fördröja starten av en tvätt?

Välj ditt program och alternativ, tryck sedan på Fördröjningsknappen upprepade gånger för att välja 3, 6, 9 eller 12 timmar. Tryck på Start/Paus för att bekräfta fördröjningen. LED-displayen räknar ner.

Vad ska jag göra om vattentillförselslangen fryser?

Om slangen är frusen, tillsätt 2-3 liter varmt vatten (ca 50°C) i trumman och kör ett Tömningsprogram. Förhindra frysning genom att förvara maskinen i ett frostfritt område.

BRUKSANVISNING L612WSM16E Logik

Installation / Bruksanvisning 6 KG tvättmaskin

Produktoversikt....49

Enheten....49

Kontrollpanel 50

Forberedelse 51

Installation av tvättmaskinen 66

Välj rätt placering av din tvättmaskin 66

Flytt och installation 67

Slang och kabellängder 68

Nivellering av tvättmaskinen....68

Flytta tvättmaskinen från en plats till en annan....68

Vattenslang....69

Förebygga att vattenslangen fryser....69

Ansluta till ett eluttag 70

Avloppsslang....70

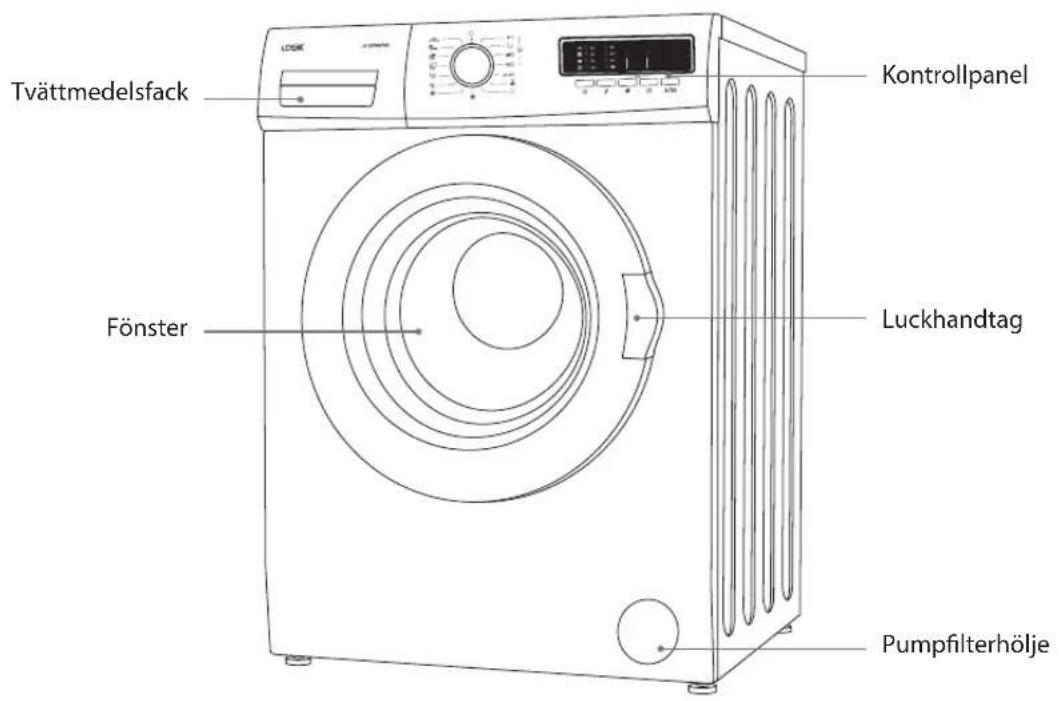

Produktöversikt....71

Enheten....71

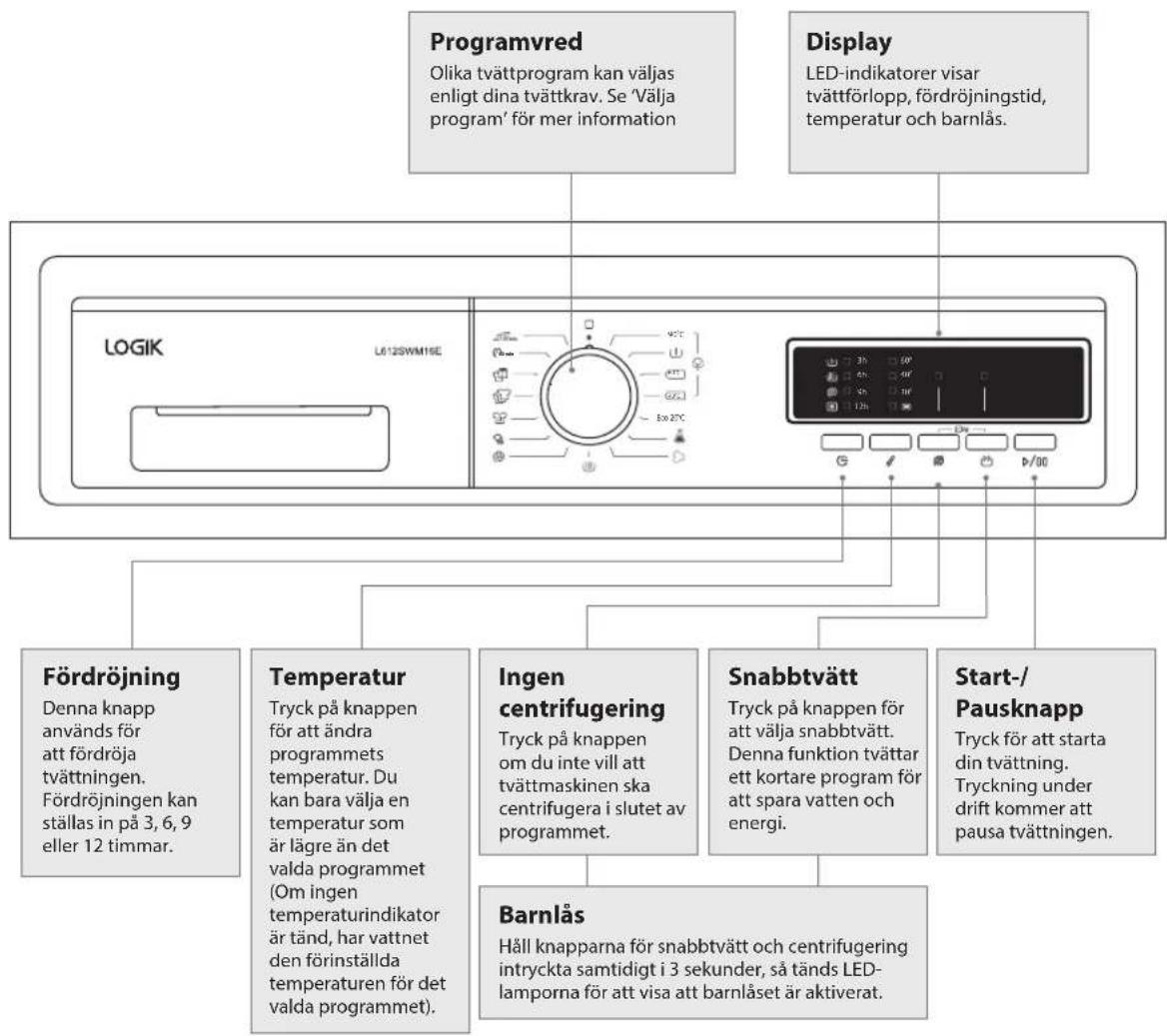

Kontrollpanelen 72

Förberedelse 73

Organisera tvätten....73

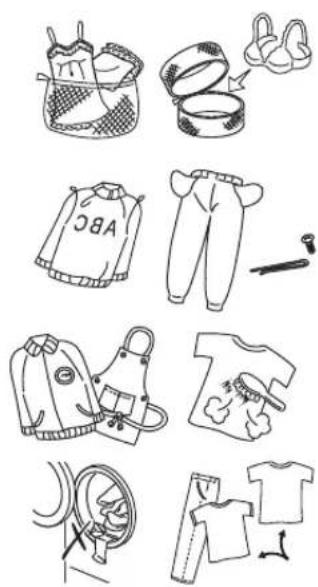

Förbereda tvätten....73

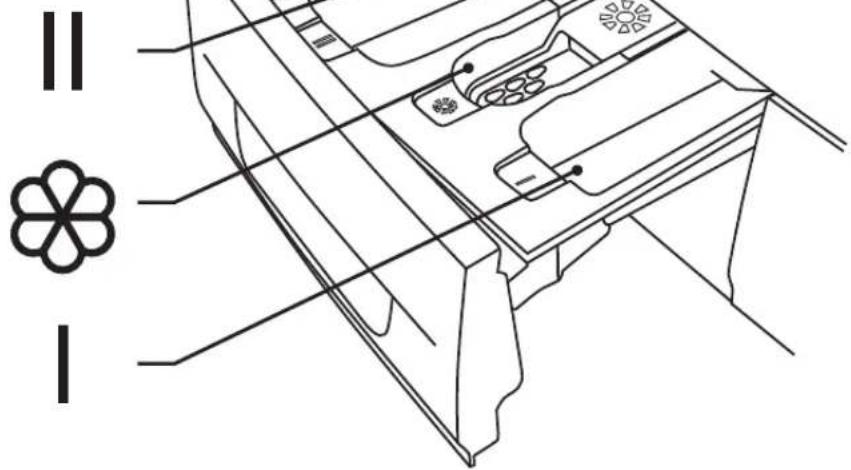

Lägga till tvättmedel och sköljmedel....74

Före första användning....75

Tvättinställning 75

Standardtvätt....75

Ta ut tvätten (när programmet är klart) 75

Välja program....76

Viktig information 77

Ömtålig tvätt (ull och silke-/handtvätt)....77

Lägga ömtålig tvätt i trumman....77

Vilket tvättmedel som skall användas....77

Hur tvättstärkelse används....77

Hur man ställer in barnlåset 78

Ställa in fördröjningstimern....78

Avbryta fördröjningstimern....78

Underhåll-rengöring av tvättmaskinen ....79

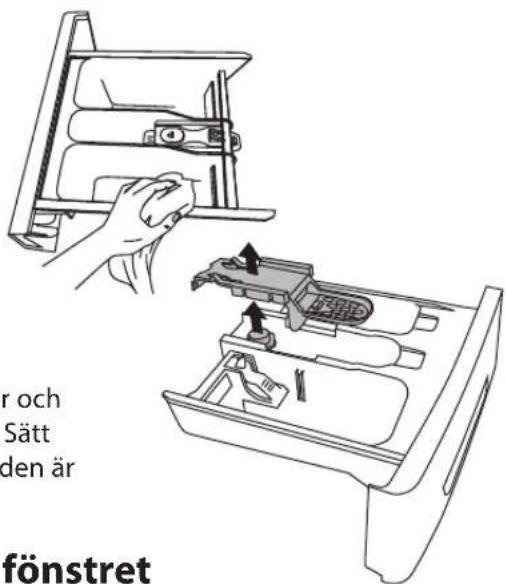

Rengöring av tvättmedelsfacket....79

Sifonkork....79

Rengöring av luckpackningen och fönstret 79

Rengör filternätet till vattenslangen 81

Tips och råd 82

Felkod 84

Specifikationer....84

Produktblad 85

Sisältö

För fortsatt säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsåtgärder som listas nedan.

WARNING!

• Om du inte kommer att använda tvättmaskinen på ett tag såsom om du åker på semester, stäng av vattentillförseln till tvättmaskinen. Detta är särskilt viktigt om det inte finns någon avloppsbrunn vid tvättmaskinen.
• Om vattentillförseln lämnas på kan vattentrycket byggas upp och orsaka läckage.

Allmän användning

• Installera inte tvättmaskinen där det är fuktigt eller där den utsätts för vädret. Om du gör det kan det resultera i elektriska stötar, brand, fel eller försämring.
• Häll inte vatten direkt på någon del av tvättmaskinen. Det kan orsaka kortslutning eller ge elektriska stötar.
• Håll brinnande föremål såsom ljud eller cigarette undan från tvättmaskinen. De kan orsaka brand eller annan skada.

• Håll lättantändliga substanser undan från tvättmaskinen, exempelvis fotogen, bensin, bensen, målartinner och alkohol eller kläder som är indränkta med dessa. De kan orsaka en explosion eller brand.

• Denna tvättmaskin är endast lämplig för att tvätta textilier som är märkta att de är maskintvättbara.

• Ankarbultarna används för att transportera tvättmaskinen. Du bör ta bort dessa med en skruvnyckel eller liknande verktyg innan du installerar tvättmaskinen. Om du inte gör det kommer det att orsaka kraftiga vibrationer när tvättmaskinen centrifugerar.
• Anslut inte tvättmaskinen till varmvatten. Tvättmaskinen arbetar med kallvatten.
• Innan du börjar använda tvättmaskinen, vrid på kranen för att kontrollera att slangen är ordentligt ansluten. Om den inte är det kan det finnas en vattenläcka.
• Använd inte insektsmedel, hårsprej eller deodorant på tvättmaskinen.
• Placera ingen elektrisk utrustning nära tvättmaskinen, exempelvis en TV, radio eller batteriladdare.
• Placera inte för mycket tvätt (max. 6 kg) eller tvättmedel i tvättmaskinen. Det kan orsaka problem med tvättningen eller tvätten.
• Var noga med att din tvätt inte fastnar i luckan när du stänger den. Detta kan orsaka vattenläckage eller skador på tvätten.

- Denna tvättmaskin är endast avsedd för hushållsanvändning inomhus.

Strömkälla och kablar

• Använd en oberoende strömanslutning med full märkspänning på 10 Amp AC 220 V till 240 V. Om tvättmaskinen kopplas in tillsammans med andra apparater kan den överhettas och orsaka brand.
• Se till att kontakten är ordentligt intryckt i uttaget. En lös anslutning kan överhettas och orsaka elektriska stötar eller brand.
• Kontrollera om elsladden eller kontakten har några skador. Om medföljande sladd är skadad måste den bytas ut av tillverkaren, dess serviceagent eller liknande kvalificerad person för att undvika faror.
• Koppla ifrån elkabeln när tvättmaskinen rengörs.
• Vidrör inte elkabeln eller kontakten med våta händer. Det kan ge elektriska stötar.

• Kontrollera elkontakten regelbundet om den är smutsig. Om smuts samlas på elkontakten kan det orsaka brand. För att förhindra detta, koppla ur elkabeln och rengör elkontakten med en torr trasa.

• Om du kopplar ifrån elkontakten, håll i själva kontakten och inte i kabeln. Om du drar i kabeln kan det orsaka elektriska stötar eller brand.

• Använd inte en kontakt med flera uttag eller en förlängningskabel. Den kan överhettas och orsaka brand.
• Se till att spänningen i hushållet matchar spänningen som visas på tvättmaskinen. Om du är osäker kontakta el elektriker.
• Elkontakten måste alltid vara lätt åtkomlig för frånkoppling eller en stolpfrånavskiljare måste anslutas i det fasta ledningsnätet i enlighet med elnätsbestämmelserna.

För att förhindra skador

• Klättra inte på tvättmaskinen. Du kan skada dig själv eller skada tvättmaskinen.
• Närt du öppnar eller stänger luckan se till att du inte har fingrarna i vägen för luckans gångjärn eftersom det kan leda till skador.
• Kontrollera om tvätten innehåller föremål såsom spikar, nälar, mynt, gem etc. De kan skada din tvätt eller tvättmaskinen.

• För att förhindra att stora, kraftiga föremål (t.ex. spännen, stora knappar etc.) träffar glasluckan, vänd kläderna ut och in eller ta bort stora föremål. Dessa kan skada tvätten eller tvättmaskinen.

• Tvätta inte, skölj eller centrifugera vattentäta lakan eller kläder. De kan orsaka vibrationer eller fel hos tvättmaskinen under centrifugeringen vilket kan leda till skador, skador på tvättmaskinen eller skador på grund av vattenläckage.

• Var försiktig vi tömning av hett vatten eller tvättmedel från trumman. För att förhindra skador.
• Demontera inte, reparera eller modifiera tvättmaskinen. Tvättmaskinen kan få funktionsfel och orsaka brand eller skador.
• Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt.
• Barn bör övervakas så att de inte leker med apparaten.

• Barn under 3 års ålder ska inte vistas i närheten utan kontinuerlig uppsikt.

• Vidrör inte tvätten inuti tvättmaskinen innan trumman stannat helt och hållet. Även om trumman snurrar med låg hastighet kan det orsaka skador. Var särkilt uppmärksam på barn i detta avseende.

• Apparaten skall anslutas till vattenledningen med nytt slanset och att gamla slangset inte skall användas.
• Intagsvattentryck: Max: 1 Mpa Min: 0,1 Mpa
• Ventilationsöppningarna i basen på tvättmaskinen får inte täckas med en matta.

WARNING:

DET ÄR FARLIGT FÖR ALLA ÄN BEHÖRIG SERVICEPERSONAL ATT UTFÖRA SERVICE ELLER REPARATIONER VILKA INVOLVERAR BORTTAGNING AV HÖLJET.

FÖR ATT UNDVIKA RISK FÖR ELEKTRISKA STÖTAR SKA DU INTE FÖRSÖKA ATT REPARERA SJÄLV.

Tack för att du köpt din nya Logik tvättmaskin.

Vi måste tas dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här installations-/bruksanvisningen för framtida bruk.

SE

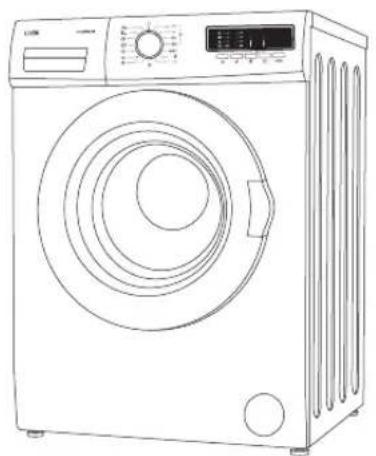

Packa upp

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Täcklock transportbultar x 4 U-formad slanghållare

Installation av tvättmaskinen

Läs igenom och följ alla instruktioner noga.

• Förutom instruktionerna som tas upp här kan särskilda bestämmelser gälla från företagen som levererar vatten och ström. Om du är osäker låt en kvalificerad tekniker ansluta tvättmaskinen.
• Tvättmaskinen är tung – var försiktig vid lyft. Lyft inte i utskjutande komponenter (t.ex. tvättmaskinens lucka).
• Varning: Frusna slangar kan gå sönder. Installera inte tvättmaskinen utomhus eller där det finns risk för frost.
• Lägg slangar och kablar på ett sådant sätt att det inte finns risk att någon går eller snubblar på dem.

Ytterligare utrymme (ungefär 120mm) krävs på baksidan av tvättmaskinen. Detta för att lämna tillräckligt med utrymme för vattenslangs- och avloppsslangsanslutningar.

Välj rätt placering av din tvättmaskin

• Se till att det finns tillräckligt med utrymme för din tvättmaskin.
• Installera din tvättmaskin på en plan och stabil yta för att undvika överdrivna vibrationer och oljud.
• Installera inte din tvättmaskin i direkt solljus eller på en plats där temperaturen kan nå frysgrader.

✗ Sluttande plan

× Instabil Ojämn×

yta

Två eller fler personer krävs för att flytta tvättmaskinen.

• Ventilationsöppningarna i basen på tvättmaskinen får inte täckas med en matta.
  • Börja med att luta tvättmaskinen bakåt.
• En person bör stå bakom den och hålla i bakre övre kanten. Den andra personen bör ta tag i undersidans fötter i framkant.
• Kontrollera att du har alla tillbehör som krävs för installationen.
• Vi rekommenderar att du överlåt installationen av tvättmaskinen till en kvalificerad tekniker.

Flytt och installation

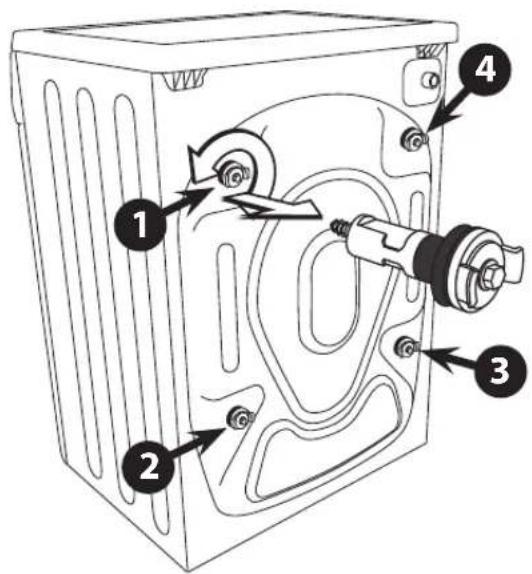

Borttagning av transportbultarna

Fyra transportbultar håller tvättmaskinens inre delar på plats när den flyttas.

De måste tas bort innan installation. Använd en skruvnyckel (medföljer inte) och följ instruktionerna nedan.

Kör inte tvättmaskinen utan att transportbultarna tagits bort eftersom detta kan orsaka överdrivna vibrationer och skada maskinen.

För att ta bort tarnsportskruvarna:

1. Se till att enheten är fullständigt frånkopplad från elnätet genom att dra ut kontakten.
2. Skruva loss de fyra (4) transportskruvarna.
3. De är placerade på baksidan av tvättmaskinen. Använd en skruvnyckel (medföljer ej) för att lossa de fyra (4) transportskruvarna, och dra ut skruvarna horisontellt. Kontrollera att även skruvhållarna i plast (i förekommande fall) också tas bort.
4. Tryck fast plasthattarna för att dölja transportskruvhålen.

Du behöver transportbultarna igen om du skall flytta diskmaskinen, så spara dem på en säker plats.

Flytta tvättmaskinen från en plats till en annan

Innan du flyttar tvättmaskinen:

• Stäng av vattenkranen och kör maskinen för att tömma ut vattnet. Töm ut resterande vatten från pumphuset.
  • Koppla ifrån strömförsörjningen.
  • Montera transportbultarna.

Se till att fästa transportbultarna innan tvättmaskinen flyttas.

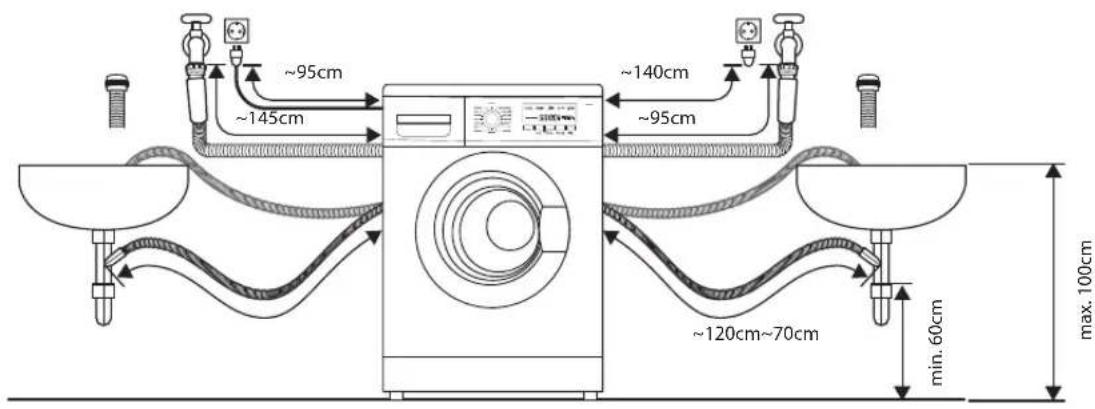

Slang och kabellängder

Hur anslutning sker från vänster sida Hur anslutning sker från höger sida

Nivellering av tvättmaskinen

Det finns 4 avvägningsfötter på undersidan. De MÄSTE ställas in för att maskinen skall stå jämnt.

På varje fot lossas ringen genom att vrida medurs.

Ställ in alla fyra fötterna genom att vrida var och en upp eller ner.

Använd ett vattenpass för att kontrollera att maskinen står vägrät.

Dra åt varje låsring genom att vrida den moturs (mot maskinens stomme).

Kontrollera att alla fyra låsringarna är åtdragna.

Se till att fötterna inte skruvas ut för långt så att de lossnar från tvättmaskinen.

Vattenslang

Punkter att komma ihåg

• Följ instruktionerna i detta avsnitt för att undvika vattenläckor.
• Anslut inte slangen till en kombinationskran.
  • Vrid inte, kläm, modifiera eller kapa slangen.
• Denna maskin är kosntruerad att anslutas till kallvatten. Anslut inte till varmvatten.
• Använd endast den nya vattenslangen som medföljer. Gamla slangar skall inte återanvändas.

Anslutning av vattenslangen

1. För att förhindra läckage vid anslutningspunkterna skall du se till att gummitätningarna är ditsatta i båda ändarna av vattenslangen. Använd inte utan att gummitätningarna finns på plats.
2. Anslut den raka änden av vattenslangen till kallvattenkranen.
3. Anslut den vinklade änden på den vita huvudslangen till vatteninloppsventilen på maskinen. Dra åt plastdelarna vid anslutningarna för hand. Om du är osäker, ring efter en kvalificerad rörmokare för en säkrare anslutning.
4. Öppna kranen sakta och kontrollera att det inte finns några läckor i anslutningpunkterna.

Förebygga att vattenslangen fryser

Om tvättmaskinen levereras när det är frysgrader utomhus, låt den stå i rumstemperatur i 24 timmar efter att den installerats innan den används. Detta för att garantera att is inte blockerar vattenslangen. Om vattenslangen fryser, håll i 2-3 liter varmt vatten i trumman. Kör sedan endast "Tömningsprogrammet".

omkring 50°C

Avloppsslang

Punkter att komma ihåg:

• Vrid inte, dra ut eller böj avloppsslangen.
- Din tvätt maskin bör inte placeras längre ifrån än 85 cm från utloppet.
- Avloppsslangen bör monteras på minst 60 cm höjd och maximalt 100 cm från underlaget.

Tömning till en diskho eller ett tvättställ

• Fäst avloppsslangen på plats så att den inte kan ramla bort från hon.
• Blockera inte hons utlopp och se till att tömningen är tillräcklig för att förhindra översvämning.
• Låt inte spetsen på avloppsslangen dippa ned i avloppsvattnet eftersom det kan göra att vattnet rinner tillbaka in i tvättmaskinen.

U-formad hållare

Tömning till ett tvättställ

Tömning till en avloppsslang

Ansluta till ett eluttag

För din säkerhet

- Använd inte en kontakt med flera uttag eller en förlängningskabel.

- Om elkabeln eller kontakten är skadad, sluta att använda dessa och ring efter en kvalificerad tekniker för hjälp.

- Elsladden till tvättmaskinen är utrustad med en jordad kontakt. Denna kontakt skall alltid anslutas till ett jordat uttag som klarar 13 amp. Vid osäkerhet kontakta en kvalificerad elektriker.

- Elkontakten måste alltid vara lätt åtkomlig för frånkoppling eller en stolpfrånavskiljare måste anslutas i det fasta ledningsnätet i enlighet med elnätsbestämmelserna.

Kontrollista installation

Nu bör tvättmaskinen vara installerad.
Gå igenom kontrollistan för att garantera att installationen har gjorts korrekt!

Fråga Kryssruta
Transportbultar – Har du tagit bort dessa och monterat täcklocken ordentligt?
Fyra avvägningsfötter	Fyra inställbara fötter – är de ordentligt fastsatta i tvättmaskinen?
	Fyra fotunderlägg – Står de plant?
Strömförsörjning - Är eluttaget jordat, märkt 220V till 240V A och klarar 13 Amp?
Plats – Står din tvättmaskin på en plan och stabil plats?
Vattenslang - Är den ansluten, påslagen och dränering korrekt?

Produktöversikt

Enheten

SE

Kontrollpanelen

SE

• Om du behöver ändra en inställning, vrid ratten till OFF. Välj programmet, centrifugeringshastighet och tillvalda funktioner igen och tryck sedan på Start / Pause knappen. (Kontrollera att barnlåset är avstängt, annars kommer det ursprungliga programmet att fortsätta.)
• Vatten har hällts i tvättmaskinen på fabriken för kontroll vid leveransen så det kan förekomma vattendroppar eller kondensation i tvättmaskinen. Detta är inget funktionsfel.

Under första start och användning av enheten kan det förekomma lite lukt medan motorn körs in. Detta är inget fel, detta är helt normatl.

Förberedelse

Läs igenom följande för att förstå hur tvätten bäst förbereds för tvättningen.

Organisera tvätten

• Läs på tvättetiketterna på varje plagg för att få hjälp att sortera tvätten för olika omgångar.
• Sortera tvätten efter färg, typ av tyg och hur smutsig den är. Detta hjälper dig att välja korrekt program och temperatur för varje tvätt.
• Överskrid inte den maximala tvättmängden! Se tabellen avsnittet 'Välja ett program' för maximal last för programmet du ska använda.

Förbereda tvätten

• Behandla fläckar innan tvättningen.
• Vissa poster bör placeras i en tvättpåse innan de läggs i tvättmaskinen, t.ex. BH med metallbågar, tajts och kläder med spetsar för att förhindra skador.
• Kontrollera att fickor inte innehåller något som kan skada kläderna eller tvättmaskinen.
• Bind alla lösa band i tvätten, stäng dragkedjor och vänd plagg med dragkedjor ut och in.
• För att förhindra att stora, kraftiga föremål (t.ex. spännen, stora knappar etc.) träffar glasluckan, vänd kläderna ut och in eller ta bort stora föremål. Dessa kan skada tvätten eller tvättmaskinen.
• Ta bort allt löst här, djurhår, sand och andra material med en borste före tvättningen.
• Om kläder har utstående tyg vänd dem ut och in.
• Tyger som inte är färgäkta bör tvättas separat.
• Lägg in tvätten i tvättmaskinen. Stäng tvättmaskinens lucka. Se till att inga plagg fastnar mellan luckan och gummitätningen.

Lägga till tvättmedel och sköljmedel

SE

Tvättmedel

Sköljmedel

Tvättmedel

• Lägg till tvättmedel i avsett fack.
- Tillför sköljmedel innan du startar tvättningen.
- Fyll på med tvättmedel och sköljmedel efter tvättmängden, smutsighetsgrad, vattnets hårdhet i ditt område och efter tillverkarens instruktioner för dessa produkter.

Späd koncentrerade sköljmedel med vatten. Förhindra stopp på grund av överfyllnad. Maximal nivå är 40 ml.

• Du kan inte använda tvättmaskinen när tvättmedelsfacket är borttaget. Det kan orsaka vattenläckage eller ett den inte fungerar normalt.
• Om du glömmer att lägga till tvättmedel kan du tömma tvättmaskinen genom att köra programmet för endast centrifugering. Sedan kan du lägga till tvättmedel och starta programmet igen. Tvättmedlet när endast trumman när vatten flödar genom tvättmedelsfacket.
• För att förhindra att pulvertvättmedel blir kvar i facket kan insidan torkas torrt med en trasa. Se till att tvättmedlet inte är klumpigt när du håller det i tvättmedelsfacket.
• Om sköljningscykeln inte tar bort allt tvättmedel från tvätten, använd mindre mängd tvättmedel.
• Sköljmedel bör inte överstiga MAX-nivån i facket.
• Skölj bort kvarvarande sköljmedel med en skvätt vatten eller en fuktig trasa efter att programmet är klart.

Före första användning

Innan du tvättar dina kläder första gången ska ett helt tvättprogram köras:

1. Anslut maskinen till ett eluttag och en vattenledning.
2. Häll en liten mängd tvättmedel i tvättmedelsfacket. Stäng tvättmedelsfacket.
3. Välj ett tvättprogram.
4. Tryck på On/Off knappen.
5. Tryck på Start/Paus knappen.

Tvättinställning

Standardtvätt

1. Dra i luckhandtaget och placera tvätten i trumman. (Se Förberedelser för sortering av tvätten innan den läggs i trumman). Se till att ingen tvätt fastnar i luckan.
2. Stäng dörren.
3. Häll i tvättmedel i tvättmedelsfacket. Mängden tvättmedel är beroende på tvättmängden, smutsgrad och vattnets hårdhet. Använd den mängd tvättmedel som föreslås på paketet.
4. vrid programvredet för att välja ett tvättprogram.
5. Ändra vid behov temperaturen.
6. Tryck på Start / Pause-knappen för att börja tvätta.
7. Slut-indikatorn tänds när programmet är klart.

- Om luckan är låst och du har stängt av och satt på tvättmaskinen, eller om det blir strömavbrott, förblir luckan låst i 1 minut. Öppna INTE maskinen om den är full med vatten

Ta ut tvätten (när programmet är klart)

Luckan förblir låst i en minut efter att tvätten avslutats.

• Öppna tvättmaskinens lucka och ta bort tvätten.
  • Ta bort alla främmande föremål för att undvika risken för rost.
• Låt luckan och tvättmedelsfacket stå öppna så att kvarvarande vatten kan avdunsta.

Välja program

Här är de tillgängliga programmen, ytterligare funktioner och alternativa inställningar.

Temperaturen kan väljas separat för vissa program.

SE

TillvägagångssättBeskrivning		Last(kg)	Tvättmedelsfack			Ingen cen-trif.	Snabb	Stand-ard(°C)	Stand-ard(Min)	Centrif.hastigh.(rpm)
		6,0	Fack I	Fack II	Muk-medel
Bomull 90° 6,0*	###			●		✓	✓	90 189	1200
Förtvätt bomull†	[IMAGE]	6,0* O	●	●		✓	✓	60 150	1200
Bomull 60°	[IMAGE]	6,0* X	O	●		✓	✓	60 200	1200
Bomull 40°	[IMAGE]	6,0* X	O	●		✓	✓	40 190	1200
Bomull 20°	Eco 20°C	3,0** X	O	●		✓	X	20 96	1200
Lättskött	[IMAGE]	3,0 X	O	●		✓	✓	40 89	800
Ull	[IMAGE]	2,0 X	O	●		✓	X	30 40	600
Sköljning	[IMAGE]					✓	X	Kallt 36	1200
Centrifugering	[IMAGE]	6,0 - -		-		X	X	I/T	15 1200
Silke-/Handtvätt	[IMAGE]	2,0 X	O	●		✓	X	30 89	600
Sport	[IMAGE]	3,0 X	O	●		✓	✓	30 80	800
Blandat	[IMAGE]	3,0 X	O	●		✓	✓	30 90	800
Blusar/skjortor	[IMAGE]	3,0 X	O	●		✓	✓	60 114	600
Dagligen 60SDgr	[IMAGE]	3,0 X	O	●		✓	✓♦	60 60	1200
Snabb 15 min	[IMAGE]	2,0 X	O	●		✓	✓▲	30 15	800

* Högst 3,0 kg handduksmaterial. † Håst smutsad tvätt. ** Högst 2 kg handduksmaterial. ◆ Sänker temperaturen till 30 °C. ▲ Standard kan inte stängas av.

EN 60456 testprogram/Energimärkningsprogram med bomull 60 °C/40 °C, max. centrifug.hastighet och intensiv funktion.

Betyder måste, O Betyder valfri, X Betyder inte nödvändig

• Normala tvättprogram är normalt program för bomull 60 °C och normalt program för bomull 40 °C. Dessa program lämpar sig för tvätt av normalsmutsad tvätt, och är de effektivaste tvättprogrammen för energi- och vattenförbrukning.
• För alla tvättprogram, följ tvättmedelsrekommendationerna på plaggen eller på tvättmedelsförpackningen.
• Tvättiderna beror på typen av program, vattnets temperatur och tvättlasten (vikt och typ).
• Energi- och vattenförbrukningen kommer att variera efter tvättlast, extrafunktioner, kranvattnet och den omgivande temperaturern.
• Den aktuella vattentemperaturen kan skilja sig från den temperatur som deklarerats för programmet.
• Din tvättmaskin kommer automatiskt att identifiera om du bara har lagt i en halv last eller mindre tvätt, och kommer automatiskt att minska tvättiden, förbrukningen av vatten och energi i vissa program.

Viktig information

Ömtålig tvätt (ull och silke-/handtvätt)

Dessa program vaggar trumman försiktigt för bästa resultat för ömtplig tvätt.

• tvättlast: 2 kg eller mindre
- Tips för ullprogram:

Ungefärlig vikt:

• Ulltröja (400 g)
• Silkesblus / underplagg (200 g)
• Byxor (400 g)

Lägga ömtålig tvätt i trumman

• Stäng blixtlås och knäpp knappar.
• Lägg plaggen en och en ovanpå varandra.
- Överbelasta inte trumman eftersom det kan orsaka överdrivna vibrationer eller skada tvättmaskinen.

Vilket tvättmedel som skall användas

• För ulltvätt använd ett milt flytande tvättmedel. Andra tvättmedel kan skada dina plagg.
• Med ull- eller silkesprogrammet kan du behöva använda den extra sköljcykeln för att ta bort kvarvarande tvättmedel från dina kläder. Detta beror på vilken mängd tvättmedel du använder och mängden skum som bildas under huvudtvättcykeln.

Hur tvättstärkelse används

Syntetiska plaggstärkelse är ett styvningsmedel. Följ tvättstärkelsetillverkarens instruktioner.

• Använd tvättstärkelse genom att tillföra det i sköljmedelsfacket bredvid där du håller tvättmedel. Det kommer automatiskt att tillföras dina kläder under en sista sköljningen.
• Det är svårt att hålla så du kan blanda ut stärkelsen något med vatten innan det hålls i sköljmedelsfacket. Se till att du inte fyller facket över MAX-nivån.

Efter att du använt stärkelse, gör rent tvättmedelsfacket, särskilt sköljmedelsfacket. Ta sedan bort kvarvarande stärkelse i trumman, kör ett snabbprogram utan tvättmedel.

Hur man ställer in barnlåset

Barnlåset hindrar barn från att oavsiktligt ändra ett tvättprogram:

1. Välj och starta ett program.
2. Håll knapparna och LIntryckta samtidigt i 3 sekunder för att aktivera barnlåset. Indikatorerna för och Binkar några sekunder.
3. Om man använder en knapp eller kontrollvredet medan barnlåset är aktiverat, så blinkar lysdioderna för och ågra sekunder.
4. Håll knapparna och 📋ntryckta i 3 sekunder för att inaktivera barnlåset. Lysdioderna för och 📋kommer att blinka några sekunder, och då är barnlåset inaktiverat.

- Barnlåset kommer automatiskt att inaktiveras när programmet slutar. Men om du stänger av programmet innan det är slut, kommer barnlåset att fortsätta att vara aktivt. Det kan innebära att maskinen är inställd på fel program nästa gång du startar maskinen.

Ställa in fördröjningstimern

Du kan ställa in fördröjd start för din tvätt i upp till 12 timmar. Välj ett tvättprogram och andra inställningar innan du ställer in fördröjningstimern.

1. Välj en fördröjningstud genom att trycka på Ⓗ flera gånger, så tänds LED-lampan. Du kan köra igenom 3 t. - 6 t. - 9 t.- 12 t. - av (LED-lampan blinkar).
2. Tryck på ▶/00-knappen för att starta fördröjningstimern. LED-lampan blinkar snabbt 4 gånger för att visa den inställda fördröjningstiden. LED-lampan kommer att räkna ner, och om du t.ex. har valt 12 timmars fördröjning, så kommer LED-lampan att tändas var 3:dje timma, för 9 timmar osv., tills tvättmaskinen startar.

Avbryta fördröjningstimern

- Tryck på knappen (WASH/3h-indikatorn kommer att blinka långsamt) eller ställ programvredet på OFF (AV).

- Programmet eller temperaturen kan inte ändras när tidsfördröjningen har startats. Bara (ingen centrifugering) och (habbtvätt) kan väljas.

Underhåll-rengöring av tvättmaskinen

Koppla alltid ifrån tvättmaskinen innan rengöring.

Rost som lämnats kvar i trumman från metallartiklar skall tas bort omedelbart med klorinfritt rengöringsmedel.

Använd aldrig stålull.

Placera ingen tvätt i tvättmaskinen under rengöring av trumman.

• Rengör utsidan på tvättmaskinen med en mjuk trasa och ett milt rengöringsmedel såsom diskmedel.
• Skvätt inte vatten över tvättmaskinen.
• Använd inte krämrengöringsmedel, thinner eller produkter som innehåller alkohol eller fotogen.

Rengöring av tvättmedelsfacket

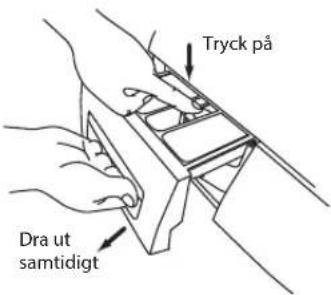

1. Ta bort tvättmedelsfacket genom att dra och trycka försiktigt på baksidan av sköljmedelsfacket.
2. Skölj bort gammalt tvättmedel från facket med vatten. (Använd en trasa för att göra rent tvättmaskinen.)
   Kvarvarande tvättmedel kommer att avsättas om du inte gör rent facket regelbundet och kan utveckla mögel.
3. Sätt tillbaka packet i ursprunglig position.

Sifonkork

Dra ut tvättmedelsfacket. Avlägsna sifonkorkens delar och rengör eventuellt kvarvarande mjukmedel grundligt. Sätt tillbaka den rengjorda sifonkorken på sin plats. Kolla den är monterad på rätt sätt.

Rengöring av luckpackningen och fönstret

• Torka av fönstret och packningen efter varje tvätt för att ta bort fibrer och smuts. Om smuts byggs upp kan det orsaka läckor.
  • Ta bort mynt, knappar och andra föremål från dörrpackningen efter varje tvätt.

Var försiktig så att du inte bränner dig eftersom vatten i pumpen kan vara hett efter en tvätt med hög temperatur.

SE

Innan avloppsfiltret rengörs, starta först centrifugeringsprogrammet och stäng därefter av och koppla ifrån tvättmaskinen.

1. Ta bort avloppsfiltrets hölje. Placera en passande behållare under avloppsfiltret för att samla upp vattnet.

2. Lossa försiktigt på avloppsfiltret. Vrid moturs tills vattnet börja sippra ut, vilket är normalt.

1. Ta bort filtret när vattnet har slutat rinna.

2. Ta bort alla tygresten och skräp innan filtret försiktigt sätts tillbaka.

3. Vrid filtret medurs och skruva tillbaka filtret på sin plats.

4. Sätt tillbaka locket.

Rengör filternätet till vattenslangen

1. Stäng av vattenkranen.
2. Stäng tvättmaskinens lucka och välj "Tömningprogrammet" och tryck på Start-/Pausknappen.
3. När det är klart, stäng av strömmen. Ta bort vattenslangen från kranen.
4. Ta manuellt bort filternätet som är placerat på kransidan av vattenslangen och rengör med en liten borste (t.ex. en tandborste).
5. Sätt tillbaka filternätet på dess ursprungliga plats.
6. Anslut vattenslangen igen till kranen och vrid på den och kontrollera om det finns några läckor.

Tips och råd

SE

Problem Lösningar
Knapparna fungerar inte.	Barnlåset är aktiverat. Avaktivera barnlåsfunktionen.Maskinen arbetar med ett program.Programvalsrattenvar vridet till ett annat program.
Luckan öppnas inte.	Luckans lås kan vara aktiverat.Vattentemperaturen eller nivån kan vara för hög.
Om du startade fel program oavsiktligt.	Tryck först på knappenStart / Pauseller vridProgramvredettill 0 (AV). Vrid sedanProgramvredettill rätt program,centrifughastighet eller valfri funktion. Tryck påStart-/Paus-knappenför att starta ett nytt program. (Obs! Vi föreslår att du inte ändrar programmet efter att maskinen körts i 3 minuter.)
Ovanlig odör.	Gummidelar och motorn kan avge lukt när du använder tvättmaskinen första gången men det försvinner med tiden.Du bör tvätta trumman en gång i månaden.
Du kan inte se något vatten.	Detta är normalt: Vattennivån är under fönstret.
Inget vatten kommer in i tvättmaskinen.	Vattenkranen kan vara avstängd.Vattenslangen eller vattentillförseln kan vara frusen.Vattentillförseln kan vara avbruten.Vattenslangens ventilfilter kan vara igensatt.
Det kommer vara en liten mängd vatten.	Om du har pausat programmet och sedan startat om kommer maskinen att tömma ut lite vatten.Häll inte in vatten genom luckan.
Vatten läggs till under tvättningen.	Detta är normalt: vatten fylls på automatiskt allt eftersom vattennivån sjunker and med full maskin kan vattnet fyllas på upprepade gånger.
Tvättmaskinen centrifugerar inte.	Sköljstoppet kan vara aktivt. Tryck på knappenSköljstoppför att fortsätta.Om en liten tvätt är i maskinen kan det identifieras som en obalanserad tvätt och sluta centrifugera efter ett antal försök. Välj manuell centrifugering.
Inget vatten kommer in i tvättmaskinen under sköljningen.	Innan sköljningen kör maskinen en centrifugering för att tömma ut kvarvarande vatten från tvätten. Vattnet fylls sedan på efter detta.
Under centrifugeringen stannar trumman och roterar flera gånger.	Detta är normalt. Tvättmaskinen har upptäckt obalans i trumman och försöker att rätta till det.
Skum och vatten finns kvar i luckan eller lucktätningen.	Även om skum och vatten finns kvar påverkar det inte sköljningen.
Start av centrifugeringen upprepas	Detta är normalt. Även om centrifugeringen startar upprepade gånger är det en funktion för att göra centrifugeringen tystare.
Det finns inte mycket skum.	Det kan bero på att du hållt i tvättmedlet direkt i trumman, du måste hålla det i tvättmedelsfacket.Mängden skum kan variera beroende på temperaturen, nivån och vattnets hårdhet.Du kanske inte använder tillräckligt med tvättmedel.Du kanske använder en typ av tvättmedel med reducerad skum.Kraftigt smutsad tvätt kan minska mängden skum.Större mängder med tvätt kan också minska mängden skum.
Det finns massor med skum.	Mängden skum kan variera beroende på temperaturen, nivån och vattnets hårdhet.Du kanske har använd för mycket tvättmedel.Den typ av tvättmedel som du använder kanske ger större skummängder.
Sköljmedlet flödar över.	Du har fyllt på över MAX-nivån i sköljmedelsfacket.Du har spillt vätskan genom att stänga sköljmedelsfacket för hårt.
Det finns rester av pulvertvättmedel när tvättningen är klar.	Det kan bero på att du hållt i tvättmedlet direkt i trumman, du måste hålla det i tvättmedelsfacket.
Det finns ett ovanligt oljud eller vibration.	Kontrollera om det finns någon metall in trumman.Kontrollera att transportbultarna som används vid transport har tagits bort.Fyra avvägningsfötter: Fyra fotunderlägg – Står de plant?Kontrollera att tvättmaskinen står på den plan och stabil yta.
Det finns ett oljud när vattnet töms ut.	Detta är normalt det är pumpen som startar och stoppar.
Det finns ett ovanligt oljud eller vibration	Tvättmaskinen kommer att stanna (öppna inte luckan och maskinen är full med vatten). När strömmen kommer tillbaka kommer maskinen att fortsätta programmet.
Vattentillförseln kan vara avbruten.	När vattnet kommer tillbaka kan det vara smutsigt i början. Du måste koppla bort vattenförsörjningsslangen och tappa ur smutsigt vatten genom kranen innan du använder tvättmaskinen igen. Kom ihåg att först återansluta vattenslangen.
För mycket skum i tvättmedelsfacket	Tryck på knappen Start / Paus. Ändra programmet till Skölj för att manuellt spola och töm trumman. Använd rätt mängd tvättmedel nästa gång.

Felkod

Display LED	Orsak Lösningar
	Luckan har lämnats öppen på maskinen.	Stäng luckan. Om felkoden stannar kvar, stäng av tvättmaskinen, dra ur kontakten och kontakta ditt serviceombud.
	Vattentrycket eller vattennivån i maskinen är låg.	Kranvattnet kan vara avstängt. Öppna vattenkranen igen. Om felkoden stannar kvar, kommer maskinen automatiskt att stanna. Stäng av vid nätuttaget och dra ut maskinens kontakt. Stäng av vattnet vid kranen och kontakta ett serviceombud.
	Pompen fungerar inte, filtret är tilltäppt eller en elektrisk anslutning till pumpen fungerar inte.	Rengöring av pumpfiltret. Om felkoden stannar kvar, dra ut kontakten och kontakta ditt serviceombud.
	Maskinen har för mycket vatten.	Din maskin ska tömma ut vattnet själv. Om felkoden stannar kvar, stäng av strömmen och dra ut kontakten till maskinen. Stäng av vattnet vid kranen och kontakta ett serviceombud.

Specifikationer

Modell L612SWM16E
Märkspänning 220 - 240V~
Märkfrekvens 50 Hz
Maximal energiinmatning 1850 W
Mått på produkten 845mm (H) x 597mm (W) x 430mm (D)
Produktens vikt 59 kg
Tvättkapacitet 6.0 kg
Märkström 10A
Tappvattnets tryck 0.1 MPa - 1 MPa

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Produktblad

Modell: L612SWM16E

Nominell kapacitet: 6 kg

Energieffektivitetsklass: A++

Energiförbrukning 171 kWh/år, baserat på 220 standardtvättprogram för bomullsprogram unställda på 60° C och 40° C med full eller halvfull last, och förbrukningem på de lägre effektlägena. Faktisk energiförbrukning beror på hur produkten används.

Vattenförbrukning vid normal bomullstvätt 60 °C med full maskin: 1,00 kWh

Energiförbrukning vid normal bomullstvätt 60 °C med full maskin: 0,62 kWh

Energiförbrukning vid normal bomullstvätt 40 °C med full maskin: 0,55 kWh

Vattenförbrukning vid normal bomullstvätt 60 °C med full maskin: 47 liter

Vattenförbrukning vid normal bomullstvätt 60 °C med halvfull maskin: 43 liter

Vattenförbrukning vid normal bomullstvätt 40 °C med halvfull maskin: 43 liter

Återstående fuktinnehåll: 53%

Elförbrukning i Av-läge: <0,5 W

Strömförbrukning på viloläge: <1 W

Vattenförbrukningen är 9 900 liter/år, baserat på 220 normala tvättprogram för bomull på 60 °C och 40 °C med full eller halvfull last. Faktisk vattenförbrukning beror på hur produkten används.

Centrifugeringstorkning klass B på en skala från G (minst effektiv) till A (mest effektiv).

Högsta centrigugeringshastighet: 1 200 rpm

Det normala bomullsprogrammet 60 °C och det normala bomullsprogrammet 40 °C är vanliga tvättprogram. Dessa program är lämpliga för att tvätta normalt smutsad tvätt, och är de mest effektiva programmen vad gäller kombinationen av energi- och vattenförbrukning.

Tid för bomull 60 °C full last: 200 min

Tid för bomull 60 °C halvfull last: 165 min

Tid för bomull 40 °C: 160 min

Luftburet akustiskt buller (tvätt): 61 dB

Luftburet akustiskt buller (centrifugering): 79 dB

• Programinställning för testning är i enlighet med gällande standard EN60456-2011.
• När du använder testprogrammen, tvätta den angivna laddningen med maximal centrifugeringshastighet.
• De faktiska parametrarna beror på hur apparaten används och kan skilja sig från de parametrar som listas ovan.

- Tryk på knappen (VASK/3t-indikatoren blinker langsomt), eller stil programknappen på FRA.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och Intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön.

För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.

FI
