Typ av produkt	Fristående tvättmaskin
Modell	L914WM17E
Märke	Logik
Kapacitet (kg)	9 kg
Maximal centrifugeringshastighet (varv/min)	1400 varv/min
Energiklass	A+++
Årlig vattenförbrukning (liter)	9900 L
Årlig energiförbrukning (kWh)	215 kWh
Ljudnivå tvätt (dB)	56 dB
Ljudnivå centrifugering (dB)	76 dB
Mått (H x B x D) (mm)	850 x 600 x 600 mm
Vikt (kg)	72 kg
Strömförsörjning	220-240 V / 50 Hz
Antal program	15
Nyckelprogram	Bomull, Syntet, Fintvätt, Snabb 15, Ull, Sköljning & centrifugering, Trumrengöring
Funktioner	Fördröjd start, Barnlås, Lastkänning, Digital display, Tidsinställning
Underhåll	Rengör tvättmedelsfacket och filtret regelbundet; kör trumrengöringsprogrammet varje månad
Säkerhet	Överhettningsskydd, barnlås, obalansdetektering
Reservdelstillgång	Delar finns via Logik servicecenter och onlineåterförsäljare
Reparationsindex	7,5 / 10

Vanliga frågor - L914WM17E Logik

Hur startar jag Logik L914WM17E tvättmaskin?

Se till att maskinen är inkopplad och vattentillförseln är öppen. Lägg i tvätt, tillsätt tvättmedel, välj ett program med ratt, och tryck på Start/Paus-knappen.

Vad är maximal tvättkapacitet?

Den maximala tvättkapaciteten är 9 kg för bomullsprogram. Överbelastning kan påverka tvättprestanda och orsaka överdriven vibration.

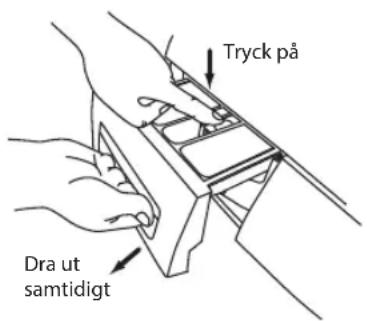

Hur rengör jag tvättmedelsfacket?

Ta bort facket genom att trycka på frigöringsspaken. Skölj under varmt vatten för att ta bort rester. Rengör urtaget med en borste. Torka och sätt tillbaka.

Vad gör funktionen 'Barnlås'?

Barnlås inaktiverar alla knappar för att förhindra oavsiktlig användning. Aktivera genom att hålla inne Barnlås-knappen i 3 sekunder. Upprepa för att avaktivera.

Varför centrifugerar inte maskinen?

Kontrollera om tvätten är ojämnt fördelad. Maskinen kan minska centrifugeringshastigheten för att balansera. Se även till att Ingen centrifugering inte är valt och att avloppspumpens filter är rent.

Hur använder jag funktionen 'Fördröjd start'?

Välj ett program, tryck sedan på Fördröjd start-knappen upprepade gånger för att ställa in fördröjningen (1-24 timmar). Tryck på Start/Paus för att starta nedräkningen.

Vilken typ av tvättmedel ska jag använda?

Använd lågskummat tvättmedel som är lämpligt för automatiska tvättmaskiner. För ömtåliga tyger, använd milt tvättmedel. Undvik att använda för mycket tvättmedel för att förhindra överskumning.

Hur ofta ska jag rengöra filtret?

Rengör avloppspumpens filter var tredje månad eller om du märker dräneringsproblem. Rengör även tvättmedelsfacket och trumtätningen regelbundet.

Kan jag pausa en cykel för att lägga till tvätt?

Ja, tryck på Start/Paus för att pausa. Om vattennivån är låg kan du öppna luckan. Efter att ha lagt i tvätt, stäng luckan och tryck på Start/Paus igen.

Vad betyder felkoderna?

Vanliga koder: E01 (problem med lucklås), E02 (problem med vattenavlopp), E03 (fel på vattentillförsel). Se manualen för detaljerad felsökning.

BRUKSANVISNING L914WM17E Logik

Säkerhetsvarningar 12

Packa upp 65

Installation 66

Installation av tvättmaskinen 66

Välj rätt placering av din tvättmaskin 66

Flytt och installation 67

Borttagning av transportbultarna 67

Flytta tvättmaskinen från en plats till en annan ......67

Slang och kabellängder 68

Nivellering av tvättmaskinen 68

Vattenslang 68

Avloppsslang....69

Ansluta till ett eluttag 70

Produktöversikt 71

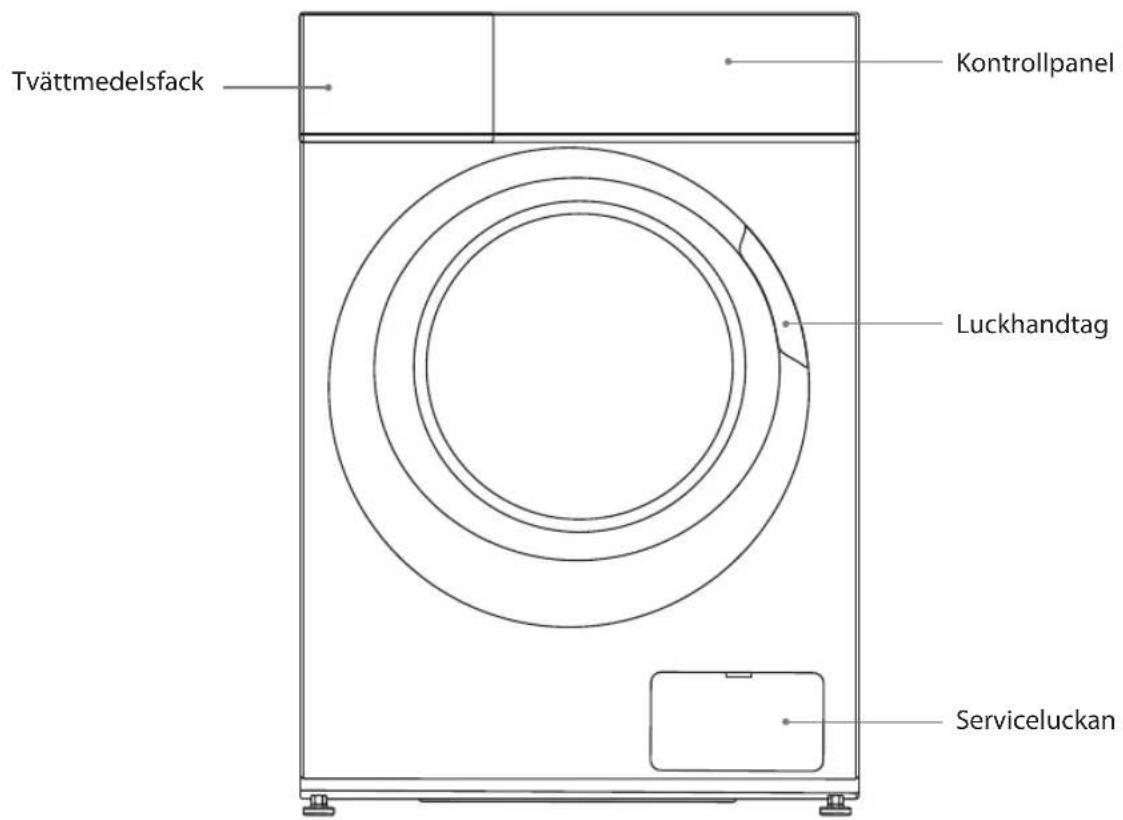

Enheten 71

Kontrollpanelen 72

Förberedelse 73

Organisera tvätten 73

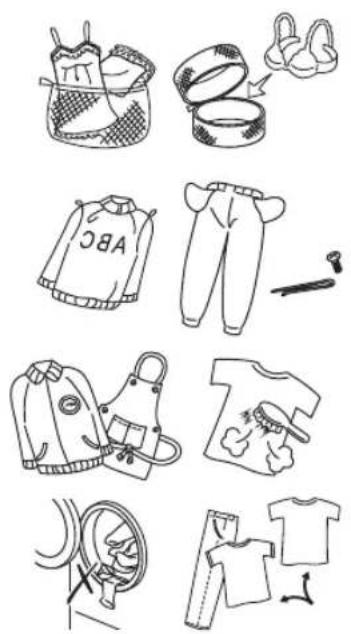

Förbereda tvätten....73

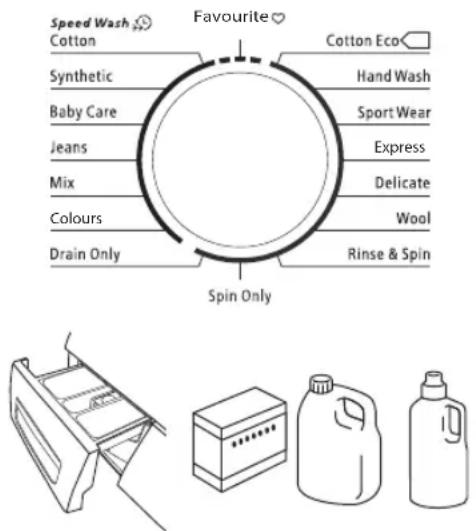

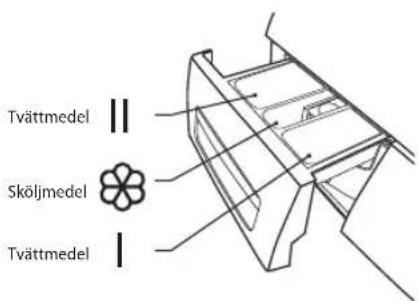

Lägga till tvättmedel och sköljmedel 73

Före första användning 75

Tvättinställning 75

Standardtvätt 75

Ta ut tvätten (när programmet är klart) 75

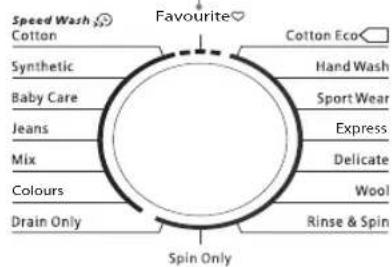

Välja program ....76

Fördröj start av programmet 77

Lägga i mer tvätt under pågående tvätt 77

Viktig information 78

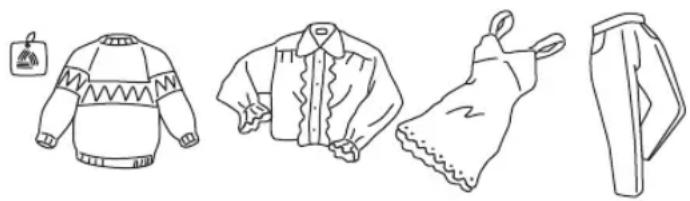

Tvätta ömtålig tvätt (ull och silke) 78

Lägga ömtålig tvätt i trumman 78

Vilket tvättmedel som skall användas....78

Stäng av och sätt på ljudet 78

Hur man använder barnlåset 79

Underhåll-rengöring av tvättmaskinen 80

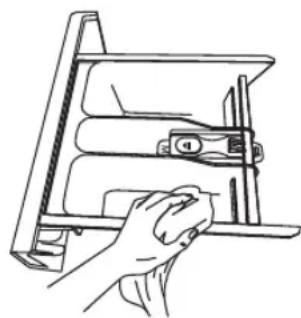

Rengöring av tvättmedelsfacket....80

Hävert 80

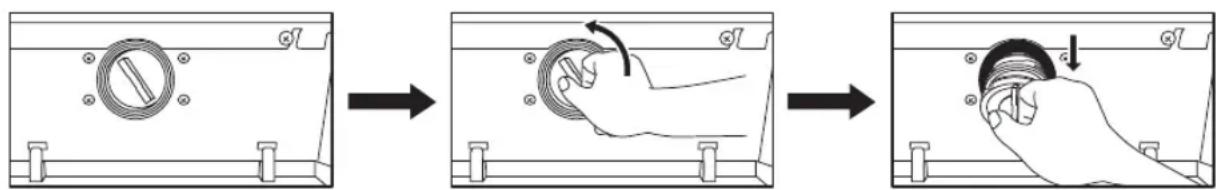

Rengöring av luckpackningen och fönstret 80

Förebygga att vattenslangen fryser 81

Rengör filternätet till vattenslangen 81

Tips och råd 82

Frågor och svar 84

Felkod 85

Specifikationer....85

Produktblad 86

För fortsatt säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsåtgärder som listas nedan.

WARNING!

• Om du inte kommer att använda tvättmaskinen på ett tag såsom om du åker på semester, stäng av vattentillförseln till tvättmaskinen. Detta är särskilt viktigt om det inte finns någon avloppsbrunn vid tvättmaskinen.
• Om vattentillförseln lämnas på kan vattentrycket byggas upp och orsaka läckage.

Allmän användning

• Installera inte tvättmaskinen där det är fuktigt eller där den utsätts för vädret. Om du gör det kan det resultera i elektriska stötar, brand, fel eller försämring.
• Häll inte vatten direkt på någon del av tvättmaskinen. Det kan orsaka kortslutning eller ge elektriska stötar.
• Håll brinnande föremål såsom ljud eller cigarette undan från tvättmaskinen. De kan orsaka brand eller annan skada.
• Håll lättantändliga substanser undan från tvättmaskinen, exempelvis fotogen, bensin, bensen, målartinner och alkohol eller kläder som är indränkta med dessa. De kan orsaka en explosion eller brand.

- Denna tvättmaskin är endast lämplig för att tvätta textilier som är märkta att de är maskintvättbara.

- Ankarbultarna används för att transportera tvättmaskinen. Du bör ta bort dessa med en skruvnyckel eller liknande verktyg innan du installerar tvättmaskinen. Om du inte gör det kommer det att orsaka kraftiga vibrationer när tvättmaskinen centrifugerar.

- Anslut inte tvättmaskinen till varmvatten. Tvättmaskinen arbetar med kallvatten.

- Innan du börjar använda tvättmaskinen, vrid på kranen för att kontrollera att slangen är ordentligt ansluten. Om den inte är det kan det finnas en vattenläcka.

- Använd inte insektsmedel, hårsprej eller deodorant på tvättmaskinen.

- Placera ingen elektrisk utrustning nära tvättmaskinen, exempelvis en TV, radio eller batteriladdare.

- Placera inte för mycket tvätt eller tvättmedel i tvättmaskinen. Det kan orsaka tvättmaskinstrubbel.

- Var noga med att din tvätt inte fastnar i luckan när du stänger den. Detta kan orsaka vattenläckage eller skador på tvätten.

- Denna tvättmaskin är endast avsedd för hushållsbruk (hemmabruk).

Strömkälla och kablar

• Använd en oberoende strömanslutning med full märkspänning på 10 Amp AC 220 V till 240 V. Om tvättmaskinen kopplas in tillsammans med andra apparater kan den överhettas och orsaka brand.
• Se till att kontakten är ordentligt intryckt i uttaget. En lös anslutning kan överhettas och orsaka elektriska stötar eller brand.
• Kontrollera om elsladden eller kontakten har några skador. Om medföljande sladd är skadad måste den bytas ut av tillverkaren, dess serviceagent eller liknande kvalificerad person för att undvika faror.
• Koppla ifrån elkabeln när tvättmaskinen rengörs.
• Vidrör inte elkabeln eller kontakten med våta händer. Det kan ge elektriska stötar.
• Kontrollera elkontakten regelbundet om den är smutsig. Om smuts samlas på elkontakten kan det orsaka brand. För att förhindra detta, koppla ur elkabeln och rengör elkontakten med en torr trasa.
• Om du kopplar ifrån elkontakten, håll i själva kontakten och inte i kabeln. Om du drar i kabeln kan det orsaka elektriska stötar eller brand.

- Använd inte en kontakt med flera uttag eller en förlängningskabel. Den kan överhettas och orsaka brand.

- Se till att spänningen i hushållet matchar spänningen som visas på tvättmaskinen. Om du är osäker kontakta el elektriker.

- Elkontakten måste alltid vara lätt åtkomlig för frånkoppling eller en stolpfrånavskiljare måste anslutas i det fasta ledningsnätet i enlighet med elnätsbestämmelserna.

För att förhindra skador

• Klättra inte på tvättmaskinen. Du kan skada dig själv eller skada tvättmaskinen.
• Närt du öppnar eller stänger luckan se till att du inte har fingrarna i vägen för luckans gångjärn eftersom det kan leda till skador.
• Kontrollera om tvätten innehåller föremål såsom spikar, nälar, mynt, gem etc. De kan skada din tvätt eller tvättmaskinen.

• För att förhindra att stora, kraftiga föremål (t.ex. spännen, stora knappar etc.) träffar glasluckan, vänd kläderna ut och in eller ta bort stora föremål. Dessa kan skada tvätten eller tvättmaskinen.

• Tvätta inte, skölj eller centrifugera vattentäta lakan eller kläder. De kan orsaka vibrationer eller fel hos tvättmaskinen under centrifugeringen vilket kan leda till skador, skador på tvättmaskinen eller skador på grund av vattenläckage.

• Var försiktig vi tömning av hett vatten eller tvättmedel från trumman. För att förhindra skador.
• Demontera inte, reparera eller modifiera tvättmaskinen. Tvättmaskinen kan få funktionsfel och orsaka brand eller skador.
• Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt.
• Barn bör övervakas så att de inte leker med apparaten.

• Barn under 3 års ålder ska inte vistas i närheten utan kontinuerlig uppsikt.

• Vidrör inte tvätten inuti tvättmaskinen innan trumman stannat helt och hållet. Även om trumman snurrar med låg hastighet kan det orsaka skador. Var särkilt uppmärksam på barn i detta avseende.

• Apparaten skall anslutas till vattenledningen med nytt slanset och att gamla slangset inte skall användas.
• Ventilationsöppningarna i basen på tvättmaskinen får inte täckas med en matta.

WARNING:

DET ÄR FARLIGT FÖR ALLA ÄN BEHÖRIG SERVICEPERSONAL ATT UTFÖRA SERVICE ELLER REPARATIONER VILKA INVOLVERAR BORTTAGNING AV HÖLJET.

FÖR ATT UNDVIKA RISK FÖR ELEKTRISKA STÖTAR SKA DU INTE FÖRSÖKA ATT REPARERA SJÄLV.

• Barnesikringen slås automatisk av när programmet avsluttes.
• Maskinen deaktiverer alle funksjonstastene unntatt Av/På-knappen när barnesikringen er aktivert.

NO

Tack för att du köpt din nya Logik tvättmaskin.

Vi måste tas dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här installations-/bruksanvisningen för framtida bruk.

SE

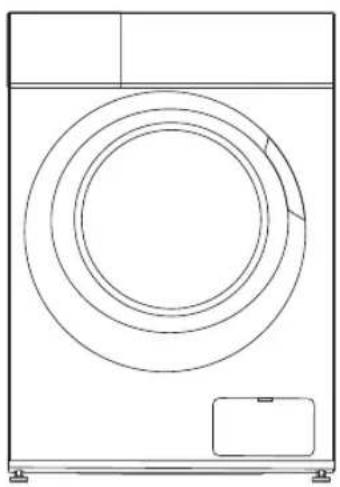

Packa upp

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Täcklock transportbultar x 4 U-formad slanghållare

Vattenslang

Bruksanvisning

Installation av tvättmaskinen

Läs igenom och följ alla instruktioner noga.

• Förutom instruktionerna som tas upp här kan särskilda bestämmelser gälla från företagen som levererar vatten och ström. Om du är osäker låt en kvalificerad tekniker ansluta tvättmaskinen.
• Tvättmaskinen är tung – var försiktig vid lyft. Lyft inte i utskjutande komponenter (t.ex. tvättmaskinens lucka).
• Varning: Frusna slangar kan gå sönder. Installera inte tvättmaskinen utomhus eller där det finns risk för frost.
• Lägg slangar och kablar på ett sådant sätt att det inte finns risk att någon går eller snubblar på dem.

Ytterligare utrymme (ungefär 120mm) krävs på baksidan av tvättmaskinen. Detta för att lämna tillräckligt med utrymme för vattenslangs- och avloppsslangsanslutningar.

Välj rätt placering av din tvättmaskin

• Se till att det finns tillräckligt med utrymme för din tvättmaskin.
• Installera din tvättmaskin på en plan och stabil yta för att undvika överdrivna vibrationer och oljud.
• Installera inte din tvättmaskin i direkt solljus eller på en plats där temperaturen kan nå frysgrader.

✗ Sluttande plan

× Instabil Ojämn×

yta

Två eller fler personer krävs för att flytta tvättmaskinen.

• Ventilationsöppningarna i basen på tvättmaskinen får inte täckas med en matta.
  • Börja med att luta tvättmaskinen bakåt.
• En person bör stå bakom den och hålla i bakre övre kanten. Den andra personen bör ta tag i undersidans fötter i framkant.
• Kontrollera att du har alla tillbehör som krävs för installationen.
• Vi rekommenderar att du överlåt installationen av tvättmaskinen till en kvalificerad tekniker.

Flytt och installation

Borttagning av transportbultarna

Fyra transportbultar håller tvättmaskinens inre delar på plats när den flyttas.

De måste tas bort innan installation. Använd en skruvnyckel (medföljer inte) och följ instruktionerna nedan.

Kör inte tvättmaskinen utan att transportbultarna tagits bort eftersom detta kan orsaka överdrivna vibrationer och skada maskinen.

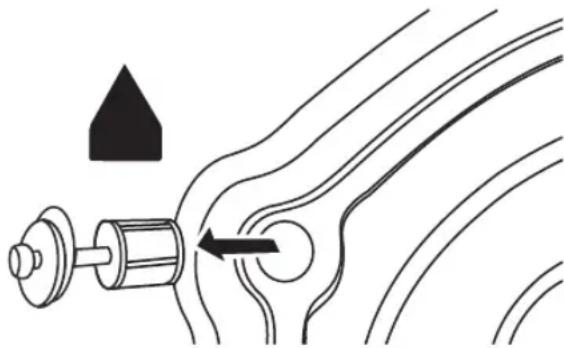

För att ta bort transportbultarna:

1. Använd en skruvnyckel för att lossa de fyra bultarna. De är placerade på baksidan av tvättmaskinen.
2. Dra ut bultarna horisontalt. Kontrollera att hela bulten är borttagen.
3. Tryck dit de fyra täcklocken (medföljer med dina tillbehör) på respektive bulthål.

Du behöver transportbultarna igen om du skall flytta diskmaskinen, så spara dem på en säker plats.

Flytta tvättmaskinen från en plats till en annan

Innan du flyttar tvättmaskinen:

• Stäng av vattenkranen och kör maskinen för att tömma ut vattnet. Töm ut resterande vatten från pumphuset.
  • Koppla ifrån strömförsörjningen.
  • Montera transportbultarna.

Se till att fästa transportbultarna innan tvättmaskinen flyttas.

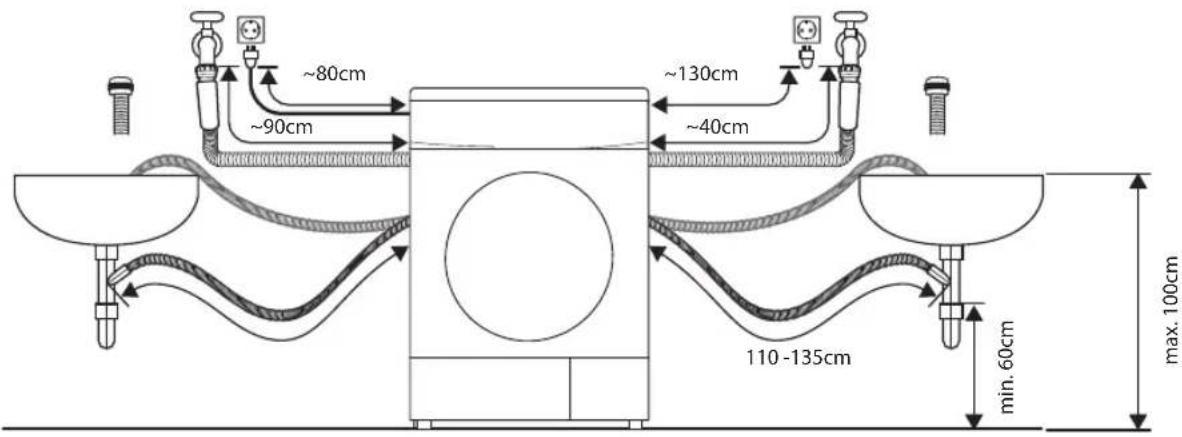

Slang och kabellängder

Hur anslutning sker från vänster sida Hur anslutning sker från höger sida

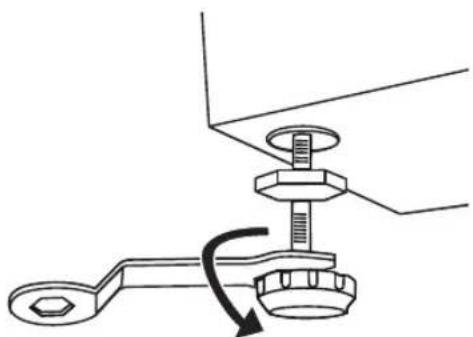

Nivellering av tvättmaskinen

Det finns avvägningsfötter på undersidan. De måste ställas in för att maskinen skall stå plant.

1. Lossa låsringen på varje fot genom att vrida den medurs.
2. Ställ in höjden för alla fötter genom att var och en uppåt eller nedåt.
3. Använd ett vattenpass för att kontrollera att maskinen står vägrät.
4. Dra åt varje låsring genom att vrida dem moturs (mot maskinens stomme).

Kontrollera att alla låsringarna är åtdragna.

Se till att fötterna inte skruvas ut för långt så att de lossnar från tvättmaskinen.

Vattenslang

Punkter att komma ihåg

• Följ instruktionerna i detta avsnitt för att undvika vattenläckor.
• Anslut inte slangen till en kombinationskran.
  • Vrid inte, kläm, modifiera eller kapa slangen.
• Denna maskin är kosntruerad att anslutas till kallvatten. Anslut inte till varmvatten.
• Använd endast den nya vattenslangen som medföljer. Gamla slangar skall inte återanvändas.

Anslutning av vattenslangen

1. För att förhindra läckage vid anslutningspunkterna skall du se till att gummitätningarna är ditsatta i båda ändarna av vattenslangen. Använd inte utan att gummitätningarna finns på plats.
2. Anslut den raka änden av vattenslangen till kallvattenkranen.
3. Anslut den vinklade änden på den vita huvudslangen till vatteninloppsventilen på maskinen. Dra åt plastdelarna vid anslutningarna för hand. Om du är osäker, ring efter en kvalificerad rörmokare för en säkrare anslutning.
4. Öppna kranen sakta och kontrollera att det inte finns några läckor i anslutningpunkterna.

Punkter att komma ihåg:

• Vrid inte, dra ut eller böj avloppsslangen.
- Din tvätt maskin bör inte placeras längre ifrån än 85 cm från utloppet.
- Avloppsslangen bör monteras på minst 60 cm höjd och maximalt 100 cm från underlaget.

Tömning till en diskho eller ett tvättställ

• Fäst avloppsslangen på plats så att den inte kan ramla bort från hon.
• Blockera inte hons utlopp och se till att tömningen är tillräcklig för att förhindra översvämning.
• Låt inte spetsen på avloppsslangen dippa ned i avloppsvattnet eftersom det kan göra att vattnet rinner tillbaka in i tvättmaskinen.

U-formad hållare

Tömning till ett tvättställ Tömning till en avloppsslang

Innan du ansluter avloppsröret, måste du ta bort eventuella stopp eller blockeringar inuti röret, så att avloppsvattnet kan rinna ut som det ska.

Ansluta till ett eluttag

För din säkerhet

• Använd inte en kontakt med flera uttag eller en förlängningskabel.
• Om elkabeln eller kontakten är skadad, sluta att använda dessa och ring efter en kvalificerad tekniker för hjälp.
• Elsladden till tvättmaskinen är utrustad med en jordad kontakt. Denna kontakt skall alltid anslutas till ett jordat uttag som klarar 13 amp. Vid osäkerhet kontakta en kvalificerad elektriker.
• Elkontakten måste alltid vara lätt åtkomlig för frånkoppling eller en stolpfrånavskiljare måste anslutas i det fasta ledningsnätet i enlighet med elnätsbestämmelserna.

Kontrollista installation

Nu bör tvättmaskinen vara installerad.

Gå igenom kontrollistan för att garantera att installationen har gjorts korrekt!

Fråga Kryssruta
Transportbultar – Har du tagit bort dessa och monterat täcklocken ordentligt?
Avvägningsfötter Inställbara fötter – är de ordentligt fastsatta i tvättmaskinen?
Strömförsörjning - Är eluttaget jordat, märkt 220V till 240V A och klarar 13 Amp?
Plats – Står din tvättmaskin på en plan och stabil plats?
Vattenslang - Är den ansluten, påslagen och dränering korrekt?

Enheten

SE

Kontrollpanelen

Programvalsratt

Olika tvättprogram kan väljas enligt dina tvättkrav.

För att ställa in ditt favorittvättprogram, vrid vredet till det önskade tvättprogrammet, justera temperaturen, centrifugeringshastigheten och andra funktionsalternativ, och tryck in och håll Snabbtvätt-knappen intryckt tills en ljudsignal hörs.

• Fördröjningsymbolen kommer att lysa för att indikera fördröjningstiden.
• När tvättproceduren har börjat, kommer displayen att visa den återstående tvättiden, centrifugeringshastigheten och andra funktionsalternativ.
• När barnläsfunktionen valts, lyser barnlässymbolen.
• När luckan är låst, lyser lucklåsymbolen.

Knapp Funktion

Fördröjning Denna knapp används för att fördröja tvättstarten. Tryck upprepade gånger för att välja den tid när du vill att tvättningen skall starta.
Temp Tryck kontinuerligt för att välja den önskade temperaturen för det valda tvättprogrammet. (Visas “--” på displayen, betyder det att vattentemperaturen är kall.)
Centrifugering	Tryck kontinuerligt för att välja den önskade centrifugeringshastigheten för det valda tvättprogrammet. (Om ingen hastighet visas på displayen, betyder det att den inte kommer att centrifugera före programmets slut.)
Snabbtvätt Tryck för att tvätta snabbare och bli fortare färdig.
Extra sköljning Tryck för att genomföra en extra sköljning.
Förtvätt Tryck för att genomföra en extratvätt innan huvudtvätt.
På/Av Tryck för att sätta på/stänga av maskinen.
Start/Paus Tryck för att starta din tvättning. Tryck under drift för att pausa tvättningen.

• Om du behöver ändra en inställning, vrid ratten till OFF. Välj programmet, centrifugeringshastighet och tillvalda funktioner igen och tryck sedan på Start / Pause knappen. (Kontrollera att barnlåset är avstängt, annars kommer det ursprungliga programmet att fortsätta.)
• Vatten har hällts i tvättmaskinen på fabriken för kontroll vid leveransen så det kan förekomma vattendroppar eller kondensation i tvättmaskinen. Detta är inget funktionsfel.

Under första start och användning av enheten kan det förekomma lite lukt medan motorn körs in. Detta är inget fel, detta är helt normatl.

Läs igenom följande för att förstå hur tvätten bäst förbereds för tvättningen.

Organisera tvätten

- Läs på tvättetiketterna på varje plagg för att få hjälp att sortera tvätten för olika omgångar.

- Sortera tvätten efter färg, typ av tyg och hur smutsig den är. Detta hjälper dig att välja korrekt program och temperatur för varje tvätt.

- Överskrid inte maximal tvättmängd.

Fibertyp Maximal kapacitet
Bomull 9,0kg
Syntet 4,5kg
Ull 2,0kg
Fintvätt 2,5kg

Förbereda tvätten

• Behandla fläckar innan tvättningen.

- Vissa poster bör placeras i en tvättpåse innan de läggs i tvättmaskinen, t.ex. BH med metallbågar, tajts och kläder med spetsar för att förhindra skador.

- Kontrollera att fickor inte innehåller något som kan skada kläderna eller tvättmaskinen.

- Bind alla lösa band i tvätten, stäng dragkedjor och vänd plagg med dragkedjor ut och in.

- För att förhindra att stora, kraftiga föremål (t.ex. spännen, stora knappar etc.) träffar glasluckan, vänd kläderna ut och in eller ta bort stora föremål. Dessa kan skada tvätten eller tvättmaskinen.

- Ta bort allt löst hår, djurhår, sand och andra material med en borste före tvättningen.

- Om kläder har utstående tyg vänd dem ut och in.

• Tyger som inte är färgäkta bör tvättas separat.

- Lägg in tvätten i tvättmaskinen. Stäng tvättmaskinens lucka. Se till att inga plagg fastnar mellan luckan och gummitätningen.

Lägga till tvättmedel och sköljmedel

• Lägg till tvättmedel i avsett fack.

- Tillför sköljmedel innan du startar tvättningen.

- Fyll på med tvättmedel och sköljmedel efter tvättmängden, smutsighetsgrad, vattnets hårdhet i ditt område och efter tillverkarens instruktioner för dessa produkter.

• För lätt smutsade kläder, håll en liten mängd tvättmedel i fack (II) i tvättmedelslådan.
• För mycket smutsiga kläder, håll ¼ av tvättmedlet som ska användas i tvättmedelslådans fack (I) och resten i fack (II).
• Du kan inte använda tvättmaskinen när tvättmedelsfacket är borttaget. Det kan orsaka vattenläckage eller ett den inte fungerar normalt.
• Om du glömmer att lägga till tvättmedel kan du tömma tvättmaskinen genom att köra programmet för endast centrifugering. Sedan kan du lägga till tvättmedel och starta programmet igen. Tvättmedlet när endast trumman när vatten flödar genom tvättmedelsfacket.
• För att förhindra att pulvertvättmedel blir kvar i facket kan insidan torkas torrt med en trasa. Se till att tvättmedlet inte är klumpigt när du häller det i tvättmedelsfacket.
• Om sköljningscykeln inte tar bort allt tvättmedel från tvätten, använd mindre mängd tvättmedel.
• Sköljmedel bör inte överstiga MAX-nivån i facket.
• Skölj bort kvarvarande sköljmedel med en skvätt vatten eller en fuktig trasa efter att programmet är klart.
  • Du kan använda flytande tvättmedel i alla program.

Späd koncentrerade sköljmedel med vatten. Förhindra stopp på grund av överfyllnad.

Före första användning

Innan du tvättar dina kläder första gången ska ett helt tvättprogram köras:

1. Anslut maskinen till ett eluttag och en vattenledning.
2. Häll en liten mängd tvättmedel i tvättmedelsfacket. Stäng tvättmedelsfacket.
3. Tryck på On/Off knappen.
4. Välj ett tvättprogram.
5. Tryck på Start/Paus knappen.

Tvättinställning

Standardtvätt

1. Dra i luckhandtaget och placera tvätten i trumman. Se till att ingen tvätt fastnar i luckan.
2. Stäng luckan och tryck på På/Av-knappen. Vrid programvalsvredet för att välja tvättprogram.
3. Välj temperaturen, centrifugeringshastigheten och andra funktioner.
4. Häll i tvättmedel i tvättmedelsfacket. Mängden tvättmedel är beroende på tvättmängden, smutsgrad och vattnets hårdhet. Använd den mängd tvättmedel som föreslås på paketet.
5. Tryck på Start/Paus knappen för att börja tvätta.
6. Tvättmaskinen kommer att ljuda när programmet är fullföljt.

Om luckan är låst och du har stängt av och satt på tvättmaskinen igen - eller om det blir strömavbrott - förblir luckan låst i 5 sekunder.

Ta ut tvätten (när programmet är klart)

Luckan förblir låst i en minut efter att tvätten avslutats.

• Öppna tvättmaskinens lucka och ta bort tvätten.
  • Ta bort alla främmande föremål för att undvika risken för rost.
• Låt luckan och tvättmedelsfacket stå öppna så att kvarvarande vatten kan avdunsta.

Välja program

Här är de tillgängliga programmen, ytterligare funktioner och alternativa inställningar.

Temperaturen kan väljas separat för vissa program.

Alternative Program	Last(kg)	Tvättmedelsfack			Standardtemp. (°C)	Ungefärlig tid (min)	Standardcentrifugering (rpm)
		Fack I	Fack II	Fack för mjukmedel
Bomull 9,0 O O	40 160 800		●
Syntet 4,5 O			●	O 40 100 800
Baby 9,0 O			●	O 30 80 800
Jeans 9,0 O			●	O 60 105 800
Blandat 9,0 O			●	O 40 73 800
Färg 4,5 X			●	O	Kallt	70 1000
Endast sköljning	-	X	X	X	-	1	-
Endast centrifugering	9,0	X	X	X	-	12	1000
Sköljning och centrifugering	9,0	X	X	O	-	20	1000
Ylle 2,0 X			●	O 40 67 600
Fin	2,5	X	●	O 30 50 600
Snabb 2,0	X		●	O	Kallt	15 800
Sportkläder	4,5 O		●	O 40 45 1200
Handtvätt 2,0 O			●	O	Kallt	60 600
Bomull Eco	9,0	X	●	O 60 219	1400

● Betyder att det är nödvändigt

O Betyder frivilligt

X Betyder inte relevant

Energiklass A+++

Energitestprogram: Bomull 60 °C och 40 °C (under den högsta hastigheten, andra som standard)

Halv maskin för 9,0 kg: 4,5kg.

"Bomull 60° / 40°" är standardtvättprogram som informationen på etiketten och i informationsbladet avser och lämpar sig för att rengöra normalt smutsad bomullstvätt och att de är de mest effektiva programmen i termer av kombinerad energi och vattenförbrukning för bomullstvätt. Den verkliga temperaturen kan skilja sig från den fastställda cykeltemperaturen.

Observera: Parametrarna i denna tabell är endast som referens för användaren. Det skiljer sig från normalt användande beroende på temperatur och belastning.

- Tvättider varierar beroende på valt program och temperaturinställningar.

- Tvättider kan bli längre om tvätt i trumman måste balanseras.

Dessa extrafunktioner och tillvalsinställningar finns:

	Fördröjning Snabbtvätt Extra sköljning Förtvätt
Bomull O O O O
Syntet O O O O
Baby O O O O
Jeans O O O O
Blandat O O O O
Färg O O O X
Endast sköljning O X X X
Endast centrifugering	O X X X
Sköljning och centrifugering	O X	O X
Ylle	O X	O X
Fin	O X	O X
Snabb O X X X
Sportkläder	O X	O O
Handtvätt	O X	O O
Bomull Eco O X X X

O Betyder frivilligt
X Betyder inte relevant

Fördröj start av programmet

1. Välj ett tvättprogram.
2. Tryck på knappen Födröjning kontinuerligt för att ställa in fördröjningen innan programstart (0-24 tim).
3. Tryck på Start/Paus-knappen för att bekräfta och börja fördröjningsfunktionen.

För att avbryta fördröjningsfunktionen:

• innan programmet startar, tryck på knappen Födröjning kontinuerligt till 0 tim
• medan ett program körs, tryck på På/Av-knappen för att stänga Av.

Lägga i mer tvätt under pågående tvätt

Du kan fortfarande lägga i mer tvätt i enheten medan den kör ett tvättprogram. Se till att följa procedurerna nedan för att undvika att skålla dig på det varma vattnet i trumman.

1. Tryck på Start/Paus-knappen i 3 sekunder.
2. Vänta tills trumman har slutat snurra.

3. Vänta tills luckan är upplåst.

4. Öppna försiktigt luckan, var uppmärksam på det varma vattnet i trumman.

5. Lägg försiktigt i tvätten i trumman och stäng luckan.
6. Tryck på Start/Paus-knappen för att återuppta tvättprogrammet.

Maskinen låser inte upp luckan för att lägga i mer tvätt när det är för mycket vatten eller när temperaturen i trumman är för hög.

Viktig information

Tvätta ömtålig tvätt (ull och silke)

• Ömtålig tvätt: 2 kg eller mindre

• Ungefärlig vikt:

• Ulltröja (400 g)

• Silkesblus / underplagg (200 g)
• Byxor (400 g)

Lägga ömtålig tvätt i trumman

• Stäng blixtlås och knäpp knappar.
• Lägg plaggen en och en ovanpå varandra.
- Överbelasta inte trumman eftersom det kan orsaka överdrivna vibrationer eller skada tvättmaskinen.

Vilket tvättmedel som skall användas

• För ulltvätt använd ett milt flytande tvättmedel. Andra tvättmedel kan skada dina plagg.
• Med ull- eller silkesprogrammet kan du behöva använda den extra sköljcykeln för att ta bort kvarvarande tvättmedel från dina kläder. Detta beror på vilken mängd tvättmedel du använder och mängden skum som bildas under huvudtvättcykeln.

Stäng av och sätt på ljudet

• En ljudsignal hörs från maskinen när man trycker på knapparna.
• För att stänga av ljudet, tryck på knapparna Temp och Centrifugera i 3 sekunder när tvättprogrammet har startat.
• För att sätta på ljudet, tryck på knapparna Temp och Centrifugera igen i 3 sekunder.

Hur man använder barnlåset

Barnlåset hindrar barn från att oavsiktligt ändra ett tvättprogram:

1. Slå på tvättmaskinen.
2. När tvättmaskinen är i drift, tryck och håll in knapparna Extra sköljning och Förtvätt samtidigt i 3 sekunder för att aktivera barnlåset. Barnlåssymbolen tänds för att indikera att barnlåset är aktiverat.
3. Om en funktionsknapp trycks in medan barnlåset är aktiverat kommer maskinen att pipa för att indikera att barnlåset är aktivt.
4. För att avaktivera barnlåset, tryck och håll in knapparna Extra sköljning och Förtvätt tills barnlässymbolen slocknar.

• Barnlåset kommer att inaktiveras automatiskt när programmet är slut.
• Maskinen kommer att inaktivera funktions knapparna utom På/Av-knappen när barnlåset är aktiverat.

Underhåll-rengöring av tvättmaskinen

Koppla alltid ifrån tvättmaskinen innan rengöring.

SE

Rost som lämnats kvar i trumman från metallartiklar skall tas bort omedelbart med klorinfritt rengöringsmedel.

Använd aldrig stålull.

Placera ingen tvätt i tvättmaskinen under rengöring av trumman.

• Rengör utsidan på tvättmaskinen med en mjuk trasa och ett milt rengöringsmedel såsom diskmedel.
• Skvätt inte vatten över tvättmaskinen.
• Använd inte krämrengöringsmedel, thinner eller produkter som innehåller alkohol eller fotogen.

Rengöring av tvättmedelsfacket

1. Ta bort tvättmedelsfacket genom att dra och trycka försiktigt på baksidan av sköljmedelsfacket.

2. Skölj bort gammalt tvättmedel från facket med vatten. (Använd en trasa för att göra rent tvättmaskinen.)
   Kvarvarande tvättmedel kommer att avsättas om du inte gör rent facket regelbundet och kan utveckla mögel.

3. Sätt tillbaka facket i ursprunglig position.

Dra ut tvättmedelsfacket. Avlägsna häverten och rengör eventuellt kvarvarande mjukmedel grundligt. Montera den rengjorda häverten i sitt läge. Kolla den är monterad på rätt sätt.

Rengöring av luckpackningen och fönstret

• Torka av fönstret och packningen efter varje tvätt för att ta bort fibrer och smuts. Om smuts byggs upp kan det orsaka läckor.
  • Ta bort mynt, knappar och andra föremål från dörrpackningen efter varje tvätt.

Var försiktig så att du inte bränner dig eftersom vatten i pumpen kan vara hett efter en tvätt med hög temperatur.

Innan rengöring av avloppsfiltret, stäng sedan av och koppla ifrån tvättmaskinen.

1. Öppna servicepanelen. Placera en lämplig behållare under Service panel för att fånga upp vattnet.

1. Lossa försiktigt på avloppsfiltret. Vattnet börjar sippra ut, detta är normalt.
2. Skruva ut filtret för att ta bort det.
3. Ta bort alla tygresten och skräp innan filtret försiktigt sätts tillbaka.

1. Vrid filtret medurs och skruva tillbaka filtret på plats. Stäng Service panel.

Förebygga att vattenslangen fryser

Om tvättmaskinen levereras när det är frysgrader utomhus, låt den stå i rumstemperatur i 24 timmar efter att den installerats innan den används. Detta för att garantera att is inte blockerar vattenslangen. Om vattenslangen fryser, håll i 2-3 liter varmt vatten i trumman. Kör sedan endast "Tömningsprogrammet".

Rengör filternätet till vattenslangen

1. Stäng av vattenkranen.
2. Stäng tvättmaskinens lucka och välj "Tömningprogrammet" och tryck på Start-/Pausknappen.
3. När det är klart, stäng av strömmen. Ta bort vattenslangen från kranen.
4. Ta manuellt bort filternätet som är placerat på kransidan av vattenslangen och rengör med en liten borste (t.ex. en tandborste).
5. Sätt tillbaka filternätet på dess ursprungliga plats.
6. Anslut vattenslangen igen till kranen och vrid på den och kontrollera om det finns några läckor.

Problem Lösningar
Knapparna fungerar inte. •		Barnlåset är aktiverat. Avaktivera barnlåsfunktionen.Maskinen arbetar med ett program.Programvalsrattenvar vridet till ett annat program.
Luckan öppnas inte. • Luckans lås kan vara aktiverat.Vattentemperaturen eller nivån kan vara för hög.
Om du startade fel program oavsiktligt.		Tryck först på knappenStart / Pauseller vridProgramvredettill 0 (AV). Vrid sedanProgramvredettill rätt program,centrifughastighet eller valfri funktion. Tryck påStart-/Paus-knappenför att starta ett nytt program. (Obs! Vi föreslår att du inte ändrar programmet efter att maskinen körts i 3 minuter.)
Ovanlig odör. • Gummidelar och motorn kan avge lukt när du använder tvättmaskinen första gången men det försvinner med tiden.Du bör tvätta trumman en gång i månaden.
Du kan inte se något vatten.		Detta är normalt: Vattennivån är under fönstret.
Inget vatten kommer in i tvättmaskinen.		Vattenkranen kan vara avstängd.Vattenslangen eller vattentillförseln kan vara frusen.Vattentillförseln kan vara avbruten.Vattenslangens ventilfilter kan vara igensatt.
Det kommer vara en liten mängd vatten.		Om du har pausat programmet och sedan startat om kommer maskinen att tömma ut lite vatten.Häll inte in vatten genom luckan.
Vatten läggs till under tvättningen.		Detta är normalt: vatten fylls på automatiskt allt eftersom vattennivån sjunker and med full maskin kan vattnet fyllas på upprepade gånger.
Tvättmaskinen centrifugerar inte.		Sköljstoppet kan vara aktivt. Tryck på knappenSköljstoppför att fortsätta.Om en liten tvätt är i maskinen kan det identifieras som en obalanserad tvätt och sluta centrifugera efter ett antal försök. Välj manuell centrifugering.
Inget vatten kommer in i tvättmaskinen under sköljningen.		Innan sköljningen kör maskinen en centrifugering för att tömma ut kvarvarande vatten från tvätten. Vattnet fylls sedan på efter detta.
Under centrifugeringen stannar trumman och roterar flera gånger.		Detta är normalt. Tvättmaskinen har upptäckt obalans i trumman och försöker att rätta till det.
Skum och vatten finns kvar i luckan eller lucktätningen.		Även om skum och vatten finns kvar påverkar det inte sköljningen.
Start av centrifugeringen upprepas		Detta är normalt. Även om centrifugeringen startar upprepade gånger är det en funktion för att göra centrifugeringen tystare.
Det finns inte mycket skum.		Det kan bero på att du hållt i tvättmedlet direkt i trumman, du måste hålla det i tvättmedelsfacket.Mängden skum kan variera beroende på temperaturen, nivån och vattnets hårdhet.Du kanske inte använder tillräckligt med tvättmedel.Du kanske använder en typ av tvättmedel med reducerad skum.Kraftigt smutsad tvätt kan minska mängden skum.Större mängder med tvätt kan också minska mängden skum.
Det finns massor med skum.		Mängden skum kan variera beroende på temperaturen, nivån och vattnets hårdhet.Du kanske har använd för mycket tvättmedel.Den typ av tvättmedel som du använder kanske ger större skummängder.
Sköljmedlet flödar över. •		Du har fyllt på över MAX-nivån i sköljmedelsfacket.Du har spillt vätskan genom att stänga sköljmedelsfacket för hårt.
Det finns rester av pulvertvättmedel när tvättningen är klar.		Det kan bero på att du hållt i tvättmedlet direkt i trumman, du måste hålla det i tvättmedelsfacket.
Det finns ett ovanligt oljud eller vibration.		Kontrollera om det finns någon metall in trumman.Kontrollera att transportbultarna som används vid transport har tagits bort.Fyra avvägningsfötter: Fyra fotunderlägg – Står de plant?Kontrollera att tvättmaskinen står på den plan och stabil yta.
Det finns ett oljud när vattnet töms ut.		Detta är normalt det är pumpen som startar och stoppar.
Det finns ett ovanligt oljud eller vibration		Tvättmaskinen kommer att stanna (öppna inte luckan och maskinen är full med vatten). När strömmen kommer tillbaka kommer maskinen att fortsätta programmet.
Vattentillförseln kan vara avbruten.		När vattnet kommer tillbaka kan det vara smutsigt i början. Du måste koppla bort vattenförsörjningsslangen och tappa ur smutsigt vatten genom kranen innan du använder tvättmaskinen igen. Kom ihåg att först återansluta vattenslangen.
För mycket skum i tvättmedelsfacket		Tryck på knappen Start / Paus. Ändra programmet till Skölj för att manuellt spola och töm trumman. Använd rätt mängd tvättmedel nästa gång.
Problem Anledning Lösningar
Tvättmaskinen startar inte		Kontrollera att luckan stängts ordentligt.Kontrollera om strömsladden är isatt korrekt.Kontrollera att vattenkran är öppen.Kontrollera attStart-/Paus-knappenärintryckt.Kontrollera att strömmen är påslagen.
Luckan öppnas inte	Maskinens säkerhetsskydd fungerar.	Koppla ur strömmen.
Värmefel	NTC har skadats och värmerör har åldrats.	Endast kalltvätt.Om problemen kvarstår, kontakta en kvalificerad servicetekniker.
Vattenläckage	Anslutningen mellan vattenslangen eller avlopsslangen och kranen eller tvättmaksinen är inte tät.Tömningsröret är blockerat.	Kontrollera och fäst vattenslangen.Rensa avloppsslangen och be en kvalificerad tekniker att reparera om så behövs.
Vatten flödar över från undersidan av maskinen	Vattenslangen är inte ordentligt ansluten.avloppsslangen läcker vatten.	Fäst vattenslangen.Byt avloppsslangen.
Indikatorn eller displayen lyser inte	Strömmen är fränkopplad.Kretskortet har problem.Harness har problem med anslutningen.	Kontrollera att strömmen är påslagen och att strömkontakten är korrekt ansluten.Om problemen kvarstår, kontakta en kvalificerad servicetekniker.
Tvättmedelsrester i facket	Tvättmedlet är fuktigt och hopgyttrat.	Rengör och torka av facket.Använd tvättmedel som lämpar sig för tyget.
Tvättresultatet är inte bra	Kläderna är för smutsiga.Otilräckligt med tvättmedel.	Välj ett korrekt förfarande.Lägg till korrekt mängd med tvättmedel enligt instruktionerna på tvättmedelspaketet.
Det finns ett ovanligt oljud eller vibration		Kontrollera att transportbultarna som används vid transport har tagits bort.Kontrollera att tvättmaskinen står på den plan och stabil yta.Kontrollera om det finns någon metall in trumman.Fyra avvägningsfötter: Fyra fotunderlägg – Står de plant?

Felkod

Digital visning	Anledning Lösningar
E10	Problem med vattenintag under tvätt	Öppna vattenkranen för att kontrollera om tilloppsslangen är klämd eller vikt, kontrollera om filtret i inloppsventilen är blockerat eller inte och kontrollera om vattentrycket är för lågt.
E21	Problem med vattentömning under tvätt	Kontrollera att tömningspumpens filter inte är blockerat.
E30 Problem med lucklås		Kontrollera att luckan stängts ordentligt.Kontrollera om kläderna har fastnat i luckan.
Övrigt	Om problemen kvarstår, kontakta en kvalificerad servicetekniker.

SE

Specifikationer

Modell L914WM17E
Märkspänning 220 - 240V~ 50 Hz
Maximal ström 10 A
Nominell ineffekt 2000 W
Mått (H x B x D) 850mm x 595mm x 625mm
Nettovikt 71 kg
Nominell kapacitet 9 kg
Maximal centrifugeringshastighet 1400 rpm
Ingående vattentryck Minimum 0,05 MPa; Maximum 1,0 MPa

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Märke: Logik

Modell: L914WM17E

Märkt kapacitet: 9 kg

Energieffektivitetsklass: A+++

EU:s ekomärkning: Ej tillämpligt

Energiförbrukningen är 200 kWh per år baserat på 220 standardtvättcykler för bomullsprogrammet inställt på 60°C och 40°C, med full eller halvfull laddning och förbrukningen av lågenergilägen. Faktisk energiförbrukning beror på hur produkten används.

Energiförbrukning av:

• Standardbomullsprogram, 60°C, med full laddning: 0,95 kWh
• Standardbomullsprogram, 60°C, med halvfull laddning: 0,95 kWh
• Standardbomullsprogram, 40°C, med full laddning: 0,75 kWh

Viktad energiförbrukning i avstängt läge: 0,5 W

Viktad energiförbrukning i påslaget läge: 1 W

Vattenförbrukningen är 11880 liter per år baserat på 220 standardtvättcykler för bomullsprogram inställt på 60°C och 40°C, med full och halvfull laddning. Faktisk vattenförbrukning beror på hur produkten används.

Centrifugeringstorkeffektklass är "B", på enskala med A (mest effektiv) till G (minst effektiv).

Maximal centrifugeringshastighet (För standardprogrammet bomull 60°C med full maskin eller standardprogrammet bomull 40°C halvfull maskin): 1312

Återstående fuktinnehåll: 55%

"Standardprogram bomull 60°C" och "standardprogrammet bomull 40°C" är standardtvättprogrammen som informationen i etiketten och i informationsbladet avser, och lämpar sig för att rengöra normalt smutsad bomullstvätt och är de mest effektiva programmen när det gäller kombinationen av energi- och vattenförbrukning.

Programtid för standardprogrammet bomull 60°C full maskin: 228 minuter Programtid för standardprogrammet bomull 60°C halvfull maskin: 219 minuter Programtid för standardprogrammet bomull 40°C halvfull maskin: 213 minuter

Varaktighet för påslaget läge: 1 minut

Luftburet akustiskt buller (tvätt): 54 dB(A) re 1 pW

Luftburet akustiskt buller (centrifugering): 76 dB(A) re 1 pW

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön. För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.

FI
