L914WM17E - Vaskemaskin Logik - Gratis bruksanvisning og manual

Produkttype	Frittstående vaskemaskin
Modell	L914WM17E
Merke	Logik
Kapasitet (kg)	9 kg
Maksimal sentrifugehastighet (omdr./min)	1400 rpm
Energiklasse	A+++
Årlig vannforbruk (liter)	9900 L
Årlig energiforbruk (kWh)	215 kWh
Støynivå vask (dB)	56 dB
Støynivå sentrifugering (dB)	76 dB
Mål (H x B x D) (mm)	850 x 600 x 600 mm
Vekt (kg)	72 kg
Strømforsyning	220-240 V / 50 Hz
Antall programmer	15
Nøkkelprogrammer	Bomull, Syntetisk, Finvask, Hurtig 15, Ull, Skylling og sentrifugering, Trommelrengjøring
Funksjoner	Utsatt start, Barnesikring, Lastføler, Digital skjerm, Tidsstyring
Vedlikehold	Rengjør vaskemiddelskuffen og filteret regelmessig; kjør trommelrengjøringssyklus månedlig
Sikkerhet	Overopphetingsbeskyttelse, barnesikring, deteksjon av ujevn last
Tilgjengelighet av reservedeler	Deler tilgjengelig via Logik servicesentre og nettbutikker
Reparasjonsindeks	7.5 / 10

Ofte stilte spørsmål - L914WM17E Logik

Hvordan starter jeg Logik L914WM17E vaskemaskinen?

Sørg for at maskinen er koblet til og vannforsyningen er åpen. Legg inn tøy, tilsett vaskemiddel, velg et program med dreieknappen, og trykk på Start/Pause-knappen.

Hva er maksimal lastekapasitet?

Maksimal lastekapasitet er 9 kg for bomullsprogrammer. Overbelastning kan påvirke vaskeytelsen og forårsake overdreven vibrasjon.

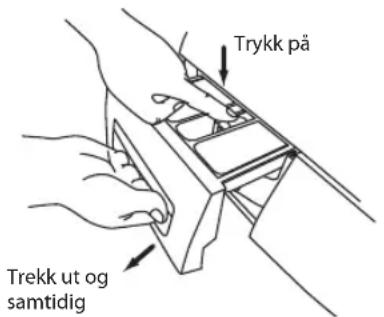

Hvordan rengjør jeg vaskemiddelskuffen?

Ta ut skuffen ved å trykke på utløserspaken. Skyll under varmt vann for å fjerne rester. Rengjør fordypningen med en børste. Tørk og sett den inn igjen.

Hva gjør 'Barnesikring'-funksjonen?

Barnesikring deaktiverer alle knapper for å forhindre utilsiktet betjening. For å aktivere, trykk og hold Barnesikring-knappen i 3 sekunder. Gjenta for å deaktivere.

Hvorfor sentrifugerer ikke maskinen?

Sjekk om tøyet er ujevnt fordelt. Maskinen kan redusere sentrifugehastigheten for å balansere. Forsikre deg også om at Ingen sentrifugering-alternativet ikke er valgt og at dreneringspumpefilteret er rent.

Hvordan bruker jeg 'Utsatt start'-funksjonen?

Velg et program, trykk deretter på Utsatt start-knappen gjentatte ganger for å stille inn forsinkelsen (1-24 timer). Trykk på Start/Pause for å starte nedtellingen.

Hvilken type vaskemiddel bør jeg bruke?

Bruk lavskummende vaskemidler som er egnet for automatiske vaskemaskiner. For finvask, bruk mildt vaskemiddel. Unngå å bruke for mye vaskemiddel for å forhindre overskumming.

Hvor ofte bør jeg rengjøre filteret?

Rengjør dreneringspumpefilteret hver 3. måned eller hvis du merker dreneringsproblemer. Rengjør også vaskemiddelskuffen og trommeltetningen regelmessig.

Kan jeg sette en syklus på pause for å legge til tøy?

Ja, trykk på Start/Pause for å sette på pause. Hvis vannivået er lavt, kan du åpne døren. Etter å ha lagt til tøy, lukk døren og trykk på Start/Pause igjen.

Hva betyr feilkodene?

Vanlige koder: E01 (dørlåsproblem), E02 (vannavløpsproblem), E03 (vannforsyningsfeil). Se i håndboken for detaljert feilsøking.

BRUKSANVISNING L914WM17E Logik

Installasjons-/brukerveiledning

Vaskemaskin for 9 kg

Installation / Bruksanvisning

9 KG tvättmaskin

Sikkerhetsadvarsler 9

Pakke opp 43

Installasjon 44

Installere vaskemaskinen 44

Velge riktig plassering for vaskemaskinen ....44

Flytte og installere 45

Fjerne transportboltene 45

Flytte vaskemaskinen fra ett sted til et annet ....45

Slange- og kabellengder 46

Nivellere vaskemaskinen 46

Vannforsyningsslange 46

Avløpsslange 47

Koble til stikkontakten 48

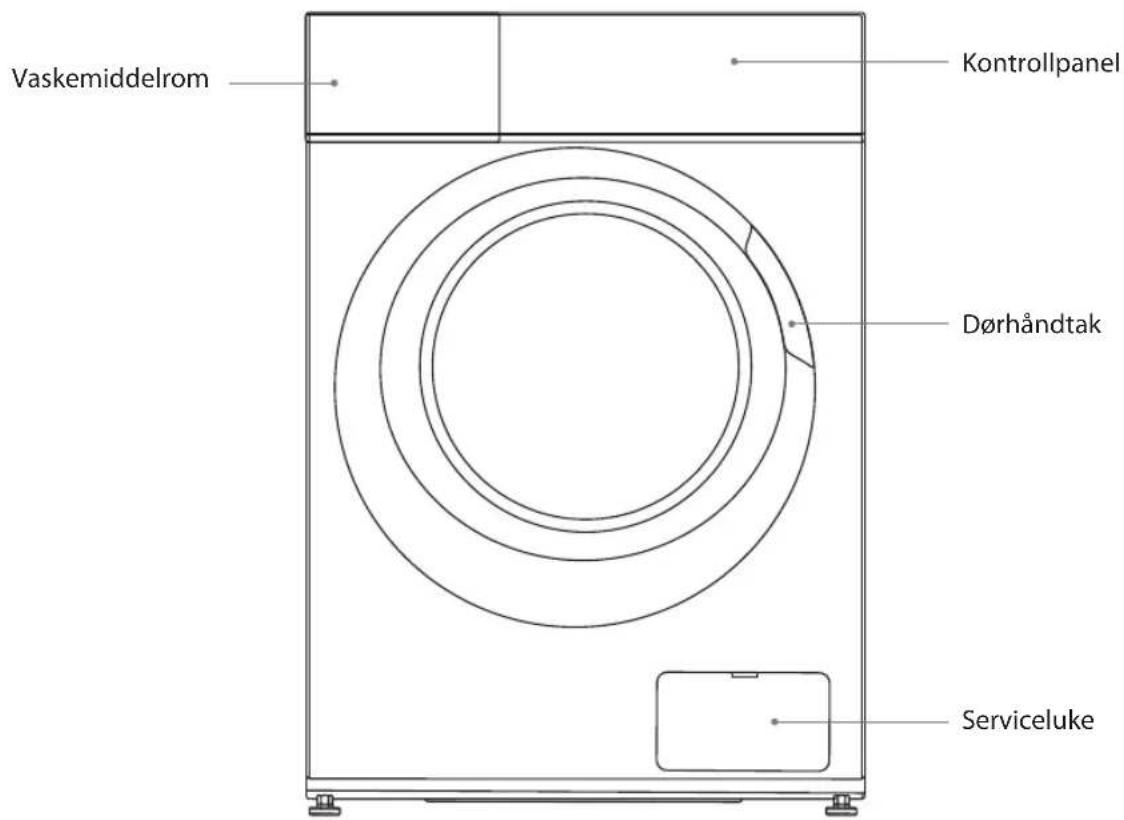

Produktoversikt 49

Enheten 49

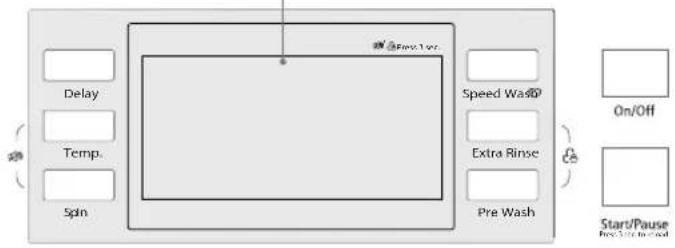

Kontrollpanel 50

Forberedelse 51

Sortere skittentøy 51

Forberede skittentøy 51

Tilføre vaskemiddel og tøymykner 51

Før første bruk ....53

Vaskeinnstilling 53

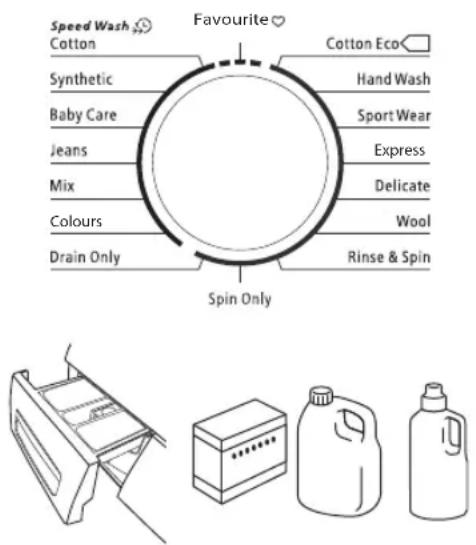

Standard vask 53

Fjerne klesvasken (så snart programmet er fullført) ....53

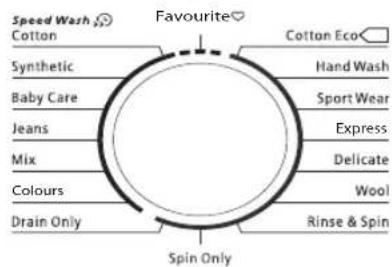

Velge program 54

Start programmet senere 55

Legge til tøy under vask 55

Viktig informasjon 56

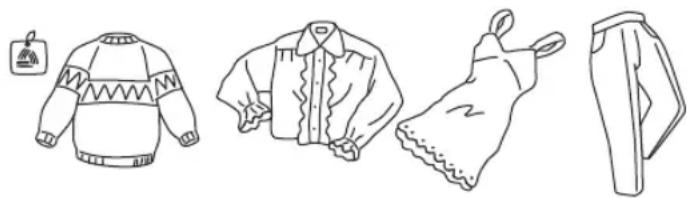

Finvask ((ull og silke)....56

Legge inn finvask i trommelen ....56

Slå lyden av og på....56

Slik settes barnesikringen....57

Vedlikehold – rengjøre vaskemaskinen ....58

Rengjøre trommelen 58

Rengjøre vaskemaskinen utvendig 58

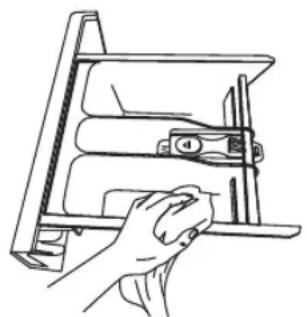

Rengjøre vaskemiddelskuffen ....58

Sifongplugg 58

Rengjøre dørpakningen og vinduet ....58

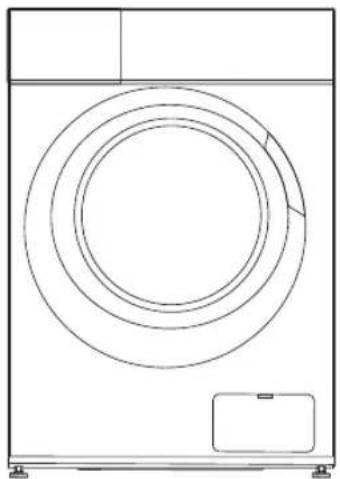

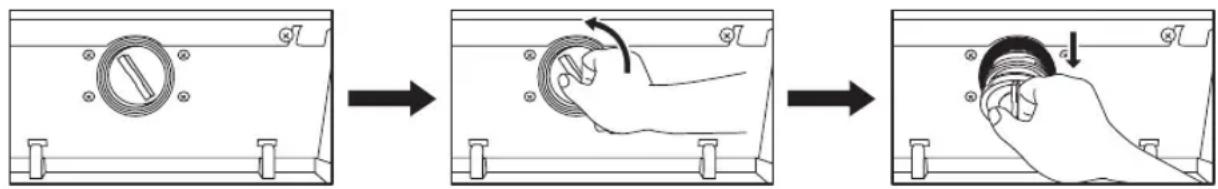

Rengjøre avløpsfilteret 59

Forhindre en frossen vannforsyningsslange ....59

Rengjøre silen i vannforsyningsslangen ....59

Råd og tips 60

Spørsmål og svar 62

Feilkode 63

Spesifikasjoner 63

Produktetikett 64

Rengöring av trumman 80

Rengöring av utsidan av tvättmaskinen ....80

Rengöring av avloppsfiltret 81

Flytning og installation ....111

Fjernelse af transportboltene ....111

Tilslutning til stikkontakten 114

Produktoversigt 115

Enheden 115

Kontrolpanel 116

Forberedelse 117

Sådan slås lyden til og fra 122

Rensning vandtilførselsslangens filter ....125

Gode råd 126

Følg alle forholdsreglene som er oppført nedenfor for din egen sikkerhet for å redusere risikoen for skade eller elektrisk støt.

ADVARSEL!

• Hvis du ikke skal bruke vaskemaskinen på en stund som når du drar på ferie, bør du stenge vannforsyningen til vaskemaskinen. Dette er spesielt viktig hvis det inne finnes et avløp i nærheten av vaskemaskinen.
• Hvis vannforsyningen blir stående på, kan trykket i vannet bygge seg opp og forårsake en lekkasje.

Generelt bruk

• Ikke installer vaskemaskinen på et sted hvor det er damp eller den er utsatt for vær. Hvis du gjør dette, kan det første til et elektrisk støt, brann, funksjonsfeil eller forringelse.
• Ikke hell vann direkte på noen del av vaskemaskinen. Dette kan føre til en kortslutning eller elektrisk støt.

• Hold brennende gjenstander som stearinlys og sigaretter unna vaskemaskinen. Disse kan forårsake brann eller skade.

• Hold brannbare gjenstander langt unna vaskemaskinen – for eksempel, parafin, bensin, lettbensin, fortynningsvæske og alkohol, eller klær som har disse væskene på seg. Disse kan forårsake en eksplosjon eller brann.

• Denne vaskemaskinen egner seg kun for vasking av tekstiler som er merket som trygge for vasking i vaskemaskin.
• Transportbolder brukes for å transportere vaskemaskinen. Du bør fjerne disse med en skiftenøkkel eller lignende verktøy før du installerer vaskemaskinen. Hvis du ikke gjør dette, kan det forårsake sterke vibrasjoner när vaskemaskinen spinner.
• Ikke koble vaskemaskinen til varmt vann. Vaskemaskinen fungerer med kaldt vann.
• Før du begynner å bruke vaskemaskinen, må du skru på kranen for å sjekke at slangen er riktig koblet til. Hvis den ikke er det, kan det være en vannlekkasje.
• Ikke bruk insektsmiddel, hårspray eller deodorant på vaskemaskinen.
• Ikke legg noe elektrisk utstyr nær vaskemaskinen – for eksempel en TV, radio eller batterilader.

• Ikke legg for mye skittentøy eller vaskemiddel i vaskemaskinen. Dette kan føre til problemer med vaskemaskinen.

• Vær forsiktig så skittentøyet ikke sitter fast i døren når du lukker den. Dette kan føre til vannlekkasje eller skade på skittentøyet.

• Denne vaskemaskinen er kun for bruk i husholdning.

Strømkilde og kabel

• Bruk en uavhengig og dedikert stikkontakt, fullstendig rangert på vekselstrøm 10 Amp 220 V til 240 V. Hvis vaskemaskinen er koblet til med andre apparater, kan den overopphete og forårsake en brann.
• Sørg for at strømpluggen er satt godt inn i kontakten. En løs tilkobling kan overopphete og forårsake elektrisk sjokk eller brann.
• Sjekk strømledningen og pluggen for skade. Hvis strømkabelen er skadet, må den skiftes av produsenten eller av produsentens servicerepresentant, eller av en tilstrekkelig kvalifisert person.
• Koble strømledningen fra när du rengjør vaskemaskinen.
• Ikke ta på strømledningen eller pluggen med våte hender. Dette kan føre til elektrisk sjokk.

• Sjekk strømpluggen ofte for skitt. Hvis skitt samler seg opp på pluggen, kan det føre til brann. For å forhindre dette, koble fra kabelen og rengjør pluggen med en tørr klut.

• Hvis du kobler fra pluggen, må du holde i pluggen og ikke kabelen. Hvis du trekker i ledningen kan dette føre til elektrisk sjokk eller brann.

• Ikke bruk en pluggadapter eller skjøteledning. Den kan overopphete og forårsake brann.
• Sørg for at spenningen i huset samsvarer med spenningen som vises på vaskemaskinen. Hvis du ikke er sikker, ta kontakt med en elektriker.
• Støpslet må være tilgjengelig for frakobling. Alternativt må den elektriske installasjonen ha en godkjent bryter som kobler fra alle polene.

For å forhindre skade

• Ikke klatre på vaskemaskinen. Du kan skade deg selv eller skade vaskemaskinen.
• Når du åpner og lukker døren må du holde fingrene unna hengselen på døren ellers kan dette skade fingrene dine.
• Sjekk skittentøyet for ting som spiker, mynter, clips eller lignende. Disse kan skade skittentøyet eller vaskemaskinen.
• For å unngå at store, tunge og harde gjenstander (f.eks. beltespenner og store knapper) treffer glassdøren, må du enten fjerne slike gjenstander eller vrenge klærne. Slike gjenstander kan skade klesvasken og/eller vaskemaskinen.

- Ikke vask, skyll eller sentrifuger vannsikre laken eller tøy. Disse kan forårsake vibrasjon eller feil med vaskemaskinen under sentrifugering, som kan føre til personskade, skade på vaskemaskinen eller skade på grunn av vannlekkasje.

- Vær forsiktig når du tømmer varmt vann eller vaskemiddel fra trommelen. For å forhindre en skade.

- Dette apparatet kan brukes av barn fra og med 8 år og personer med reduserte fysiske-, sensoriske- eller mentale evner eller mangel på erfaring og kunnskap hvis de er under tilsyn eller mottar anvisning om bruk av apparatet på en sikker måte og forstår farene dette innebærer. Barn må ikke leke med apparatet. Rengjøring og normalt vedlikehold må ikke utføres av barn med mindre de er eldre enn 8 år og under tilsyn.

• Barn må ha tilsyn for å sikre at de ikke leker med apparatet.

• Barn under tre år må holdes unna med mindre de er under konstant oppsyn.

• Ikke ta på skittentøyet inni vaskemaskinen før trommelen har stoppet helt. Selv om trommelen spinner ved en lav hastighet kan dette føre til skade. Vær spesielt forsiktig med barn.

• Apparatet skal kobles til vannforsyningen med nye slangesett og gamle slangesett bør ikke brukes om igjen.
• Ventilasjonsåpningene i bunnen på vaskemaskinen må ikke tildekkes av et teppe.

ADVARSEL

DET ER FARLIG FOR ALLE ANDRE ENN AUTORISERT SERVICEPERSONELL Å UTF∅RE SERVICE ELLER REPARASJONER SOM INNEBÆRER FJERNING AV DEKSLER.

FOR Å UNNGÅ RISIKOEN FOR ET ELEKTRISK ST∅T MÅ DU IKKE FORS∅KE Å REPARERE NOE SELV.

Säkerhetsvarningar

SE

Strømkilde og -kabel

Ta deg tid til å lese gjennom hele denne installasjons-/brukerveiledningen for å bli helt fortrolig med alle funksjonene.

Les alle sikkerhetsanvisningene nøye før bruk og oppbevar denne installasjons-/brukerveiledningen for fremtidig referanse.

NO

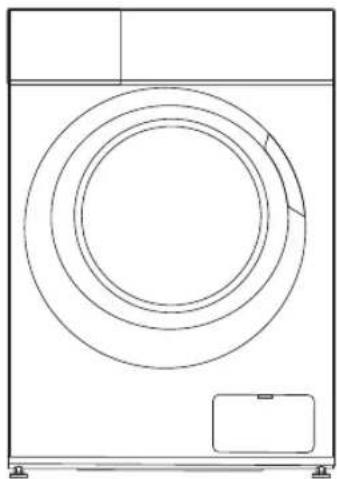

Pakke opp

Følgende elementer er inkludert:

Les og følg anvisningene nøye.

• I tillegg til anvisningene som er nevnt her, kan det gjelde spesielle forskrifter fra de relevante leverandørene av vann og strøm. Hvis du er i tvil, kan du få vaskemaskinen tilkoblet av en kvalifisert tekniker.
• Vaskemaskinen er tung – vær forsiktig når den løftes. Ikke løft ved å holde i utstikkende deler (f.eks. vaskemaskindøren).
• Advarsel: Frosne slanger kan revne/sprekke. Ikke installer vaskemaskinen i utendørsområder eller hvor det er fare for frost.
• Legg slanger og kabler på en slik måte at det ikke er fare for at de kommer i klem eller bøyes for mye.

Det kreves ekstra rom (cirka 120 mm) på baksiden av vaskemaskinen. Dette er for å gi nok plass til vannslange- og avløpsslangetilkoblingen.

Velge riktig plassering for vaskemaskinen

• Sørg for at det er god nok plass til vaskemaskinen.
• Installer vaskemaskinen på en flat, stabil overflate for å unngå overdreven vibrasjon og støy.
• Ikke installer vaskemaskinen i direkte sollys eller på et sted hvor det er fare for frost.

✗ Skrånende overflate

✗ Ustabilt Ujevn

×
overflate

Det kreves to eller flere personer for å flytte vaskemaskinen.

• Ventilasjonsåpningene under vaskemaskinen må ikke stenges av et teppe.
• Start med å vippe vaskemaskinen bakover.
• Én person bør stå bak den og ta tak i den bakre kanten av toppen. Den andre personen bør ta tak i føttene på forsiden.
• Kontroller at du har alt nødvendig tilbehør for installasjonen.
  • Vi anbefaler at du overlater installasjonen av vaskemaskinen til en kvalifisert tekniker.

Flytte og installere

Fjerne transportboltene

Fire transportbolter holder trommelen til vaskemaskinen på plass mens den blir flyttet.

De må fjernes før installasjon. Bruk en skrunøkkel (ikke vedlagt) og følg anvisningene nedenfor.

Ikke kjør vaskemaskinen uten å fjerne transportboltene, da dette kan føre til ekstreme vibrasjoner og skade maskinen.

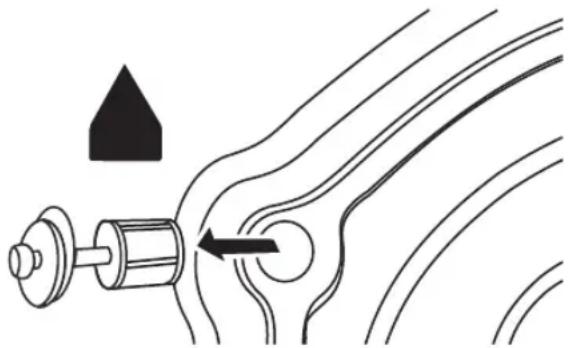

Slik fjernes transportboltene:

1. Bruk en skrunøkkel til å løsne de fire boltene. Du finner dem på baksiden av vaskemaskinen.
2. Trekk boltene ut horisontalt. Sørg for at hele bolten er fjernet.
3. Sett de fire dekselhettene (inkludert med tilbehøret) inn i hullene der boltene satt.

Du trenger transportboltene igjen hvis du skal flytte vaskemaskinen, så sørg for å oppbevare dem på et trygt sted.

Flytte vaskemaskinen fra ett sted til et annet

• Steng kranen og kjør vaskemaskinen for å tømme vannet. Tøm ut alt gjenværende vann fra pumpeslangen.
  • Koble fra strømledningen.
• Fest transportboltene.

Sørg for å feste transportboltene før du flytter vaskemaskinen.

NO

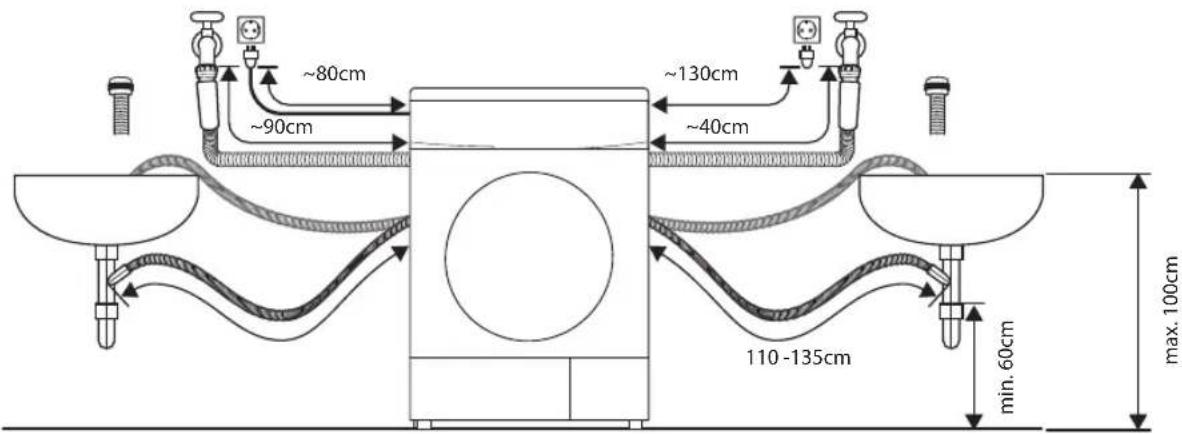

Slange- og kabellengder

Hvordan koble til fra venstre side Hvordan koble til fra høyre side

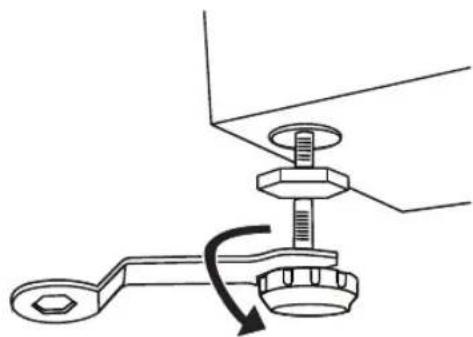

Nivellere vaskemaskinen

Det er nivåføtter på undersiden. De må justeres for å være sikker på at vaskemaskinen står rett.

1. På hver fot løsnes låseringen ved å vri den med urviseren.
2. Juster alle de føttene ved å rotere dem oppover eller nedover.
3. Bruk et vaterpass for å kontrollere at vaskemaskinen står i vater.
4. Stram hver låsering ved å vri den mot urviseren (i retning av vaskemaskinen).

Påse at alle de låseringene er strammet godt til.

Påse at føttene ikke skrus for langt ut, slik at de kan løsne fra vaskemaskinen.

Vannforsyningsslange

Punkter å huske på

• Følg anvisningene i dette avsnittet for å unngå vannlekkasjer.
• Ikke koble slangen til et blandebatteri.
- Ikke vri, klem, modifiser eller kutt slangen.
- Denne maskinen skal kobles til kaldtvannskranen. Den må ikke kobles til varmtvannskranen.
- Bruk bare den nye vannforsyningsslangen, som er vedlagt. Gamle slangesett må ikke brukes på nytt.

Koble til vannforsyningsslangen

1. Kontroller at det er en gummipakning i hver ende av vannforsyningsslangen for å hindre lekkasje fra koblingene. Slangen må ikke brukes uten at pakningene er på plass.
2. Fest den rette enden av vannforsyningsslangen til kaldtvannskranen.
3. Fest den hvite, vinklede enden av slange til vaskemaskinens inntaksventil. Stram tilkoblinger av plast med hånden. Hvis du er usikker, kan du ringe en kvalifisert rørlegger om sikre tilkoblinger.
4. Åpne kranen sakte og sjekk at det ikke er lekkasje rundt tilkoblingene.

• Ikke vri, strekk eller bøy avløpsslangen.
  • Vaskemaskinen må ikke stå mer enn 85 cm fra avløpet.
• Avløpsslangen må monteres i en høyde på minimum 60 cm, maksimum 100 cm fra gulvet.

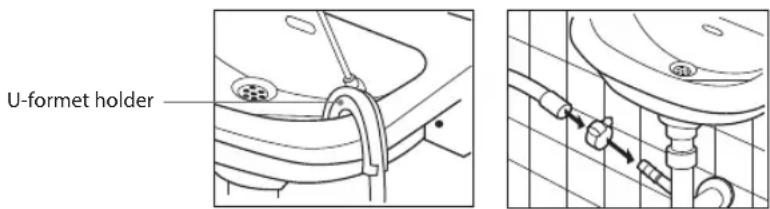

Tømming til en utslagsvask eller vaskeservant

• Fest avløpsslangen i en posisjon hvor den ikke kan falle ut av karet.
• Ikke steng karets avløp, og sørg for at det tømmes raskt nok til å hindre at det flyter over.
• Ikke la enden av avløpsslangen komme ned i vannet som tømmes ut, da dette kan føre til at vannet flyter tilbake og inn i vaskemaskinen.

Tømming til en vaskeservant Tømming til et avløpsrør

Før du kobler til avløpsrøret, må du sørge for å kontrollere avløpsrøret og fjerne propper eller blokkeringer i den. Ellers kan enheten ikke være i stand til å sende ut avløpsvannet på riktig måte.

Koble til stikkontakten

For din sikkerhet:

• Ikke bruk en adapter på støpslet eller en skjøteledning.
• Hvis strømledningen eller støpslet er skadet, må du ikke bruke dem, men ringe en kvalifisert tekniker for å få hjelp.
• Vaskemaskinens strømledning er utstyrt med et jordet støpsel. Dette støpslet må settes inn i en jordet stikkontakt som kan levere 13 ampere. Hvis du er i tvil, kan du ringe en kvalifisert elektriker.
• Støpslet må være tilgjengelig for frakobling. Alternativt må den elektriske installasjonen ha en godkjent bryter som kobler fra alle polene.

Sjekkliste for installasjon

Du skal nå ha installert vaskemaskinen.

La oss gå gjennom sjekklisten for å sikre at installasjonen er blitt riktig utført!

Spørsmål Boks
Transportboltene – har du fjernet dem og festet dekselhettene ordentlig?
Nivåføtter De	nivåføttene – er de godt festet til vaskemaskinen?
	De fotsålene – står de flatt?
Strømforsyningen – er stikkontakten jordet og merket med en spenning på 220–240 V og en strømstyrke på 13 A?
Plassering – står vaskemaskinen på en flat, stabil overflate?
Vannforsyningsslangen – er den tilkoblet, testet og fri for lekkasjer?

Enheten

NO

Kontrollpanel

NO

Programvalgbryter

Forskjellige vaskeprogrammer kan velges i henhold til dine krav til vasken.

Slik angir du favorittvaskeprogram: Drei hjulet til ønsket vaskeprogram, juster temperatur, sentrifugehastighet og andre funksjonsalternativer, og trykk og hold Hurtigvask-knappen til du hører et pip.

LED Display

• Forsinkelseslyset vil være tent for å indikere forsinkelsestiden.
• Når vasken har startet, viser skjermen gjenværende tid, sentrifugehastighet og andre funksjonsalternativer.
  • Når barnesikringen er valgt, lyser ikonet for barnesikring.
• När døren er läst, lyser ikonet for läsen.

Knapp Funksjon

Forsinkelse Denne knappen brukes til å forsinke vasken. Trykk kontinuerlig for å velge tiden du vil starte vasken på.

Temp Trykk kontinuerlig for å velge ønsket temperatur for det valgte vaskeprogrammet. (Når «--» vises på skjermen, betyr det at vanntemperaturen er kald.)

Spinn Trykk kontinuerlig for å velge ønsket sentrifugehastighet for det valgte vaskeprogrammet. (Hvis ingen sentrifugehastighet vises på skjermen, betyr det at sentifuge er slått av.)

Hurtigvask Trykk denne knappen for å vaske raskere og fullføre på kortere tid.

Ekstra skylling Trykk denne knappen for å få en ekstra skylling.

Forvask Trykk for å få en ekstra forvask før hovedvasken.

På/av Trykk for å slå maskinen av eller på.

Start/Pause Trykk for å starte/fortsette vasken. Trykk på denne for å stanse vaskingen midlertidig.

• Hvis du må endre en innstilling, vri hjulet til OFF (AV). Velg programmet, sentrifugehastigheten og ekstra funksjoner på nytt, og trykk deretter på knappen Start / Pause. (Sørg for at barnesikringen er av, ellers fortsetter det opprinnelige programmet.)
• Dette produktet har blitt testet med vann for å sikre riktig drift. Denne testen kan ha etterlatt litt vann i enheten. Dette er normalt og trygt.

Når du bruker enheten for første gang, kan den avgi litt lukt idet motoren går seg til. Dette er ikke en feil, men normal drift.

Les følgende for å forstå hvordan du best kan forberede skittentøyet for vasking.

Sortere skittentøy

- Les vaskemerkingen på hvert plagg for å hjelpe deg med å sortere skittentøyet inn i forskjellige innlegg.

- Sorter skittentøyet etter farge, tekstiltype og hvor tilsmusset det er. Dette vil hjelpe deg med å velge riktig program og temperatur for hver vask.

Forberede skittentøy

- For å forhindre skade må enkelte plagg legges i et vaskenett før de legges i vaskemaskinen. Dette gjelder f.eks. BH-er med metallspiler, strømpebukser og klær med frynser.

- Se etter at lommer ikke inneholder noen gjenstander som kan skade klærne og vaskemaskinen.

- Knyt fast alle løse tråder i klesvasken, lukk glidelåser og vreng klær med glidelås.

- For å unngå at store, tunge og harde gjenstander (f.eks. beltespenner og store knapper) treffer glassdøren, må du enten fjerne slike gjenstander eller vrenge klærne. Slike gjenstander kan skade klesvasken og/eller vaskemaskinen.

Tilføre vaskemiddel og tøymykner

• Tilfør vaskemiddel i riktig rom.

• Tilsett tøymykner før du starter vasken.

- Tilsett vaskemiddel og tøymykner i henhold til mengden tøy som skal vaskes, hvor skittent det er, hvor hardt vannet er der du bor og anvisningene fra fabrikanten av disse produktene.

Vaskemiddel

Tøymykner

Vaskemiddel

NO

NO

• For litt skitne klær setter du inn en liten mengde vaskemiddel i kammer (II) i vaskemiddelbeholderen.
• For svært skitne klær, setter du ¼ av vaskemiddel som skal brukes i kammer (I) i såpeskuffen og resten i kammer (II).
• Ikke bruk vaskemaskinen när vaskemiddelskuffen er fjernet. Dette kan føre til en lekkasje eller unormal drift.
• Hvis du glemmer å tilføre vaskemiddel, kan du tømme vaskemaskinen ved å kjøre et rent tømmingsprogram. Deretter kan du tilføre vaskemiddel og starte programmet igjen. Vaskemiddelet når kun trommelen når vann skylles gjennom vaskemiddelskuffen.
• For å unngå at det gjenstår pulvervaskemiddel i skuffen, tørk innsiden av skuffen med en klut. Sørg for at pulveret ikke har klumper när du tilfører det i skuffen.
• Hvis skyllingen ikke fjerner alt vaskemiddelet fra klesvasken, må du bruke mindre vaskemiddel.
• Innholdet av tøymykner må ikke overstige MAX-nivået i rommet.
• Skyll ut ubrukt tøymykner med en skvett vann eller en fuktig klut etter at programmet er ferdig.
  • Du kan bruke flytende vaskemiddel i alle programmer.

Tynn ut tyktflytende tøymyknere og tøyskyllemidler med vann. Dette forhindrer tilstopping av heverten.

Før første bruk

Kjør et fullt vaskeprogram før du vasker klær for første gang:

1. Koble maskinen til strømforsyningen og vannforsyningen.
2. Legg litt vaskemiddel i vaskemiddelskuffen. Lukk skuffen.
3. Trykk på On/Off-knappen.
4. Velg et vaskeprogram.
5. Trykk på Start/Pause-knappen.

Vaskeinnstilling

Standard vask

1. Trekk i dørhåndtaket og legg skittentøyet inn i trommelen. Sørg for at klesvasken ikke blir hektet i døren.
2. Lukk døren og trykk Av/På-knappen. Drei Programvalg-hjulet for å velge vaskeprogram.
3. Velg temperatur, sentrifugehastighet og andre funksjoner hvis ønskelig.
4. Tilfør vaskemiddel i vaskemiddelskuffen. Mengden vaskemiddel avhenger av mengden klesvask, hvor skittent tøyet er og hvor hardt vannet er. Bruk vaskemiddelmengde som anbefalt på pakningen.
5. Trykk på Start/Pause-knappen for å starte vaskingen.
6. Vaskemaskinen avgir en lyd när programmet er ferdig.

Hvis døren er låst og du slår av vaskemaskinen av og på igjen – eller hvis det er et strømbrudd – vil den forbli stengt i 5 sekunder.

Fjerne klesvasken (så snart programmet er fullført)

Døren holdes låst i 1 minutt etter at vasken er stoppet.

• Åpne vaskemaskindøren og ta ut klesvasken.
• Fjern alt innhold for å unngå faren for rustdannelse.
• La døren og vaskemiddelskuffen stå åpen slik at resterende vann kan fordampe.

NO

Velge program

Her er de tilgjengelige programmene, tilleggsfunksjonene og valginnstillingene.

Temperatur kan velges separat for enkelte programmer.

Alternative Program	Last(kg)	Vaskemiddelskuff			Standard temp. (°C)	Omtrentlig tid (Min)	Standard spinn (rpm)
		Rom I	Rom II	Rom for tøymykner
Bomull 9,0 O	40 160 800		●
Syntetisk 4,5 O			●	O 40 100 800
Babytøy 9,0 O			●	O 30 80 800
Dongeri 9,0 O			●	O 60 105 800
Miks 9,0 O			●	O 40 73 800
Farger 4,5 X			●	O	Kald 70 1000
Bare tømming	-	X	X	X	-	1	-
Bare sentrifuge	9,0	X	X	X	-	12	1000
Skyll og sentrifuge	9,0	X	X	O	-	20	1000
UII	2,0 X		●	O 40 67 600
Finvask 2,5 X			●	O 30 50 600
Ekspress	2,0 X		●	O	Kald 15 800
Treningstøy	4,5 O		●	O 40 45 1200
Håndvask	2,0 O		●	O	Kald 60 600
Bomull ∅KO	9,0 X		●	O 60 219 1400

- Må bruke

O Valgfritt

X Ikke relevant

Energiklassen er A+++

Energitestprogram: Bomull 60 °C / 40 °C (under høyeste hastighet; andre som standard)

Halvfull 9,0 kg-maskin: 4,5 kg.

Vaskeprogrammene «Bomull 60°» og «Bomull 40°» er standard i henhold til informasjonen på etiketten og produktkortet og egnet til å rengjøre normalt tilsmusset bomullstøy. Disse programmene er også de mest effektive når det gjelder samlet forbruk av energi og vann ved denne typen bomullsvask, selv om den aktuelle vanntemperaturen kan variere fra den oppgitte programtemperaturen.

Merknader: Parametrene i denne tabell er kun ment som referanse for brukeren. Tidsforløpet kan variere avhengig av vanntemperatur og tøymengde.

• Vasketider avhenger av det valgte programmet og temperaturinnstillingen.
• Vasketiden øker dersom klesvasken i trommelen må balanseres.

Her er ekstra funksjoner og valginnstillinger.

	Forsinkelse	Hurtigvask	Ekstra skylling	Forvask
Bomull O O O O
Syntetisk O O O O
Babytøy O O O O
Dongeri O O O O
Miks O O O O
Farger O O O X
Bare tømming O X X X
Bare sentrifuge	O X X X
Skyll og sentrifuge	O X	O X
Ull	O X	O X
Finvask O X	O X
Ekspress	O X X X
Treningstøy	O X	O O
Håndvask O X	O O
Bomull ∅KO	O X X X

O Valgfritt

X Ikke relevant

Start programmet senere

1. Velg et vaskeprogram.
2. Trykk Utsett-knappen gjentatte ganger for å stille inn utsettelsestid før programmet starter (0–24 timer).
3. Trykk Start/Pause-knappen for å bekrefte og starte utsettelsesfunksjonen.

Slik avbryter du utsettelsesfunksjonen:

- Hvis du ikke har startet programmet, trykker du Utsett-knappen gjentatte ganger til den viser 0 timer

- Hvis programmet er i gang, setter du Av/På-knappen til Av.

Legge til tøy under vask

Du kan fremdeles legge tøy inn i enheten mens den kjører et vaskeprogram. Sørg for at du følger fremgangsmåtene nedenfor for å unngå å bli skåldet av varmt vann som er i trommelen.

1. Hold inne Start/Pause-knappen i 3 sekunder.

2. Vent til trommelen slutter å rotere.

3. Hold inne Start/Pause-knappen i 3 sekunder.

4. Vent til trommelen slutter å rotere.

NO

1. Vent til døren er ulåst.
2. Åpne døren forsiktig, og pass deg for varmt vann i trommelen.
3. Legg tøyet forsiktig inn i trommelen, og lukk døren.
4. Trykk på Start/Pause-knappen for å fortsette vaskeprogrammet.

Maskinen kan ikke låse opp døren for å legge til tøy hvis det ert for mye vann eller hvis temperaturen er for høy i trommelen.

Viktig informasjon

Finvask (ull og silke)

• Finvaskinnlegg: 2 kg eller mindre
- Omtrentlig vekt:

• Ullgenser (400 g)
• Silkebluse/undertøy (200 g)
• Bukser (400 g)

Legge inn finvask i trommelen

• Lukk glidelåser og knapper.
- Legg inn elementer enkeltvis oppå hverandre.
- Ikke last inn for mye i trommelen, da dette kan føre til overdreven vibrasjon eller skade på vaskemaskinen.

• For ulltøy, bruk et mildt vaskemiddel. Andre vaskemidler kan skade klærne dine.
• Med ull- eller silkeprogrammer, må du bruke den ekstra skyllesyklusen for å fjerne vaskemiddel fra klærne. Dette avhenger av mengden vaskemiddel du bruker, og mengden skum som utvikles under hovedvasken.

Slå lyden av og på

• Maskinen piper när du trykker på knappene.
• Hvis du vil slå av lyden, holder du inne Temp- og Sentrifuge-knappene i 3 sekunder etter at vaskeprogrammet starter.
• Du kan slå på lyden igjen ved å holde inne Temp- og Sentrifuge-knappene i 3 sekunder igjen.

Slik settes barnesikringen

Barnesikringen forhindrer at barn forandrer et vaskeprogram ved et uhell:

1. Slå på vaskemaskinen.
2. Når vaskemaskinen er i drift, trykk og hold Ekstravask- og Forvask-knappene samtidig i 3 sekunder for å aktivere barnesikringen. Barnesikringsikonet tennes for å indikere at barnesikringen er aktiv.
3. Hvis en funksjonsknapp trykkes mens barnesikringen er aktiv, piper maskinen for å indikere at barnesikringen er aktiv.
4. Når du vil deaktivere barnesikringen, trykk og hold Ekstravask- og Forvask-knappene til barnesikringsikonet slukkes.

Trekk alltid støpslet ut av stikkontakten før rengjøring.

Rengjøre trommelen

Rust som er etterlatt fra metallgjenstander inne i trommelen, må umiddelbart fjernes med et klorfritt vaskemiddel.

Det må aldri brukes stålull.

Ikke ha klesvask i vaskemaskinen under trommelrengjøring.

Rengjøre vaskemaskinen utvendig

• Rengjør utsiden av vaskemaskinen med en myk klut og et mildt vaskemiddel, f.eks. oppvasksåpe.
  • Ikke sprut vann over vaskemaskinen.
• Ikke bruk kremrengjøringsmidler, tynnere eller produkter som inneholder alkohol eller parafin.

Rengjøre vaskemiddelskuffen

1. Fjern vaskemiddelskuffen ved å dra og trykke forsiktig på den bakre, midtre delen av tøymyknerrommet.
2. Skyll ut gammelt vaskemiddel fra skuffen med vann. (Bruk en klut til å rengjøre vaskemaskinen.) Rester av vaskemiddel bygges fort opp og det kan dannes mugg hvis du ikke rengjør skuffen regelmessig.
3. Sett skuffen tilbake i original posisjon.

Trekk ut såpeskuffen. Fjern sifongpluggen og vask nøye bort restene av skyllemiddelet. Sett den rengjorte sifongpluggen på plass. Kontroller at den sitter på riktig plass.

Rengjøre dørpakningen og vinduet

• Tørk av glasset og pakningen etter hver vask for å fjerne lo og flekker. Hvis bygges opp lo, kan det forårsake lekkasjer.
• Fjern eventuelle mynter, knapper og andre gjenstander fra dørpakningen etter hver vask.

Rengjøre avløpsfilteret

Vær forsiktig så du ikke brenner deg, fordi vannet i trommelen kan være varmt etter en vask med høy temperatur.

NO

Før du rengjør avløpsfilteret, må du først kjøre sentrifugeprogrammet, deretter slå av og koble fra vaskemaskinen.

1. Åpne servicepanelet. Sett en passende beholder under Servicepanel for å fange opp vannet.

1. Løsne avløpsfilteret forsiktig. Vannet begynner å piple ut, dette er normalt.
2. Skru løs filteret og fjern det.
3. Fjern all lo og avfall før du setter filteret forsiktig på plass.

1. Drei filteret med urviseren og skru det på plass igjen. Lukk Servicepanel.

Forhindre en frossen vannforsyningsslange

Hvis vaskemaskinen leveres ved en temperatur under frysepunktet, må du la den stå ved romtemperatur i 24 timer etter at du har satt den opp før du bruker den. Dette sørger for at vannforsyningsslangen ikke tettes av is. Hvis vannforsyningsslangen fryser, kan du helle to–tre liter varmt vann i trommelen. Kjør deretter «Drain»-programmet (tømming) alene.

Rengjøre silen i vannforsyningsslangen

1. Skru av vannforsyningen ved kranen.
2. Lukk vaskemaskindøren, velg «Drain»-programmet (tømming) og trykk på Start/pause-knappen.
3. Når det er ferdig, slå av strømmen. Skru av vannforsyningsslangen fra kranen.
4. Fjern silen som er plassert i vannkranenden av vannforsyningsslangen, og gjør den ren med liten børste (f.eks. en tannbørste).
5. Sett silen tilbake på plass igjen.
6. Koble vannforsyningsslangen til kranen igjen og skru på vannet mens du ser etter lekkasjer.

NO

Problemer Løsninger
Knapper fungerer ikke •	Barnesikringen er aktivert. Deaktiver barnesikringen.Vaskemaskinen kjører et program.Programvalgbryteren er dreid til et annet program.
Døren lar seg ikke åpne •	Dørlåsen er kanskje aktiv.Vanntemperaturen eller -nivået kan være for høy.
Hvis du uforvarende starter et feil program.	Trykk påStart/pause-knappen eller dreiprogrambryterentil 0 (av)-posisjonen. Drei deretterprogrambryterentil det riktige programmet, velg sentrifugehastighet og/eller valgfri funksjon. Trykk påStart/Pause-knappen for å starte det riktige programmet. (Obs: Vi anbefaler at du ikke endrer programmet etter at maskinen har kjørt i tre minutter.)
Uvanlig lukt •Gummideler og motorer kan avgi lukt når du begynner å bruke maskinen, men dette forsvinner over tid.Du bør vaske trommelen en gang i måneden.
Det er ikke noe vann å seDette er normalt: Vannivået er under vinduet.
Det kommer ikke noe vann inn i vaskemaskinen	Vannkranen er kanskje skrudd av.Vannslangen eller vannforsyningsslangen kan ha frosset.Vannforsyningen kan være avstengt.Silen i vannforsyningsslangen kan være tett.
Det er kun en liten mengde vann	Hvis du har satt programmet på pause og starter på nytt, kan vaskemaskinen tømme ut noe vann.Ikke hell vann inn gjennom døren.
Det fylles på vann under vaskingen	Dette er normalt: Vann etterfylles automatisk etter hvert som nivået synker og med store mengder klær, kan vannet fylles opp flere ganger.
Vaskemaskinen sentrifugerer ikke.	Hold skyllevann-funksjonen er kanskje aktiv. Trykk påHoldskyllevann-knappen for å fortsette.Hvis det er lite tøy i vaskemaskinen, kan belastningen oppfattes som ubalansert, noe som fører til at sentrifugeringen stanser etter en del forsøk. Velg manuell sentrifugering.
Under sentrifugeringen stopper trommelen og begynner å rotere igjen flere ganger	Dette er normalt. Vaskemaskinen har registrert en ubalansert belastning og prøver å korrigere dette.
Skum og vann gjenstår i døren eller dørpakningen	Selv om det kan gjenstå noe skum og vann, har det ingen innvirkning på skyllingens ytelse.
Skum og vann gjenstår i døren eller dørpakningen	Selv om det kan gjenstå noe skum og vann, har det ingen innvirkning på skyllingens ytelse.
Starting av sentrifugering er gjentatt.	Dette er normalt. Selv om starting av sentrifugering kan gjentas, er en stille sentrifugering en egen funksjon.
Det er ikke mye skum •	Dette kan skje hvis du tilfører vaskemiddel direkte i trommelen – du må legge det i vaskemiddelskuffen.Mengden skum kan variere, avhengig av vannets temperatur, nivå og mykhet.Kanskje du ikke bruker nok vaskemiddel.Kanskje du bruker et vaskemiddel med redusert skum.Svært skitten klesvask kan redusere mengden skum.Store innlegg av klesvask kan også redusere mengden skum.
Det er mye skum •	Mengden skum kan variere, avhengig av vannets temperatur, nivå og mykhet.Kanskje du bruker for mye vaskemiddel.Kanskje du bruker en vaskemiddeltype som skummer ekstra mye.Noen typer av klesvask (badekåpe, badehåndkle) holder på vaskemidlet og blir agitert under vaskesyklus. Dette er normalt. Ikke overfyll trommelen.
Tøymykner flyter over •	Du kan ha overskredet MAX-nivået i tøymyknerskuffen.Du kan ha sølt ut væske ved å lukke tøymyknerskuffen for fort.
Det finnes rester av vaskemiddelpulver når vasken er ferdig	Dette kan skje hvis du tilfører vaskemiddel direkte i trommelen – du må legge det i vaskemiddelskuffen.
Det er en uvanlig lyd eller vibrasjon	Se etter at det ikke er noe av metall i trommelen.Kontroller at transportboltene er blitt fjernet.4 nivåføtter: De fire fotsålene – står de flatt?Kontroller at vaskemaskinen står på en flat, stabil overflate.
Det er en lyd når vannet tømmes ut	Dette er normalt, det er pumpen som starter og stopper.
Det er et strømbrudd mens vaskingen pågår.	Vaskemaskinen stopper. (Ikke åpne døren hvis maskinen er full av vann). Vaskemaskinen fortsetter med programmet når strømmen kommer tilbake igjen.
Vannforsyningen kan være avstengt.	Når vannet kommer tilbake, kan det være skittent til å begynne med.Du må koble fra vannforsyningsslangen og tømme ut skittent vann gjennom kranen før du bruker vaskemaskinen igjen. Husk å koble til vannforsyningsslangen først.
Det er for mye skum i vaskemiddelskuffen	Trykk på Start/pause-knappen. Bytt programmet til Skylling for å skylle og tømme trommelen manuelt. Bruk riktig vaskemiddelmengde neste gang.

NO

NO

Problemer Årsak Løsninger
Vaskemaskinen starter ikke		Se etter om døren er godt lukket.Se etter om støpslet er satt helt inn i stikkontakten.Se etter om vannkranen er åpen.Se etter om Start/pause-knappen er trykket.Se etter om strømmen er på.
Døren lar seg ikke åpne	Vaskemaskinens sikkerhetssystem fungerer.	Skru av strømmen.
Ingen oppvarming	Termostaten er skadd eller varmeelementet er gammelt.	Kun kaldvask.Hvis forholdet vedvarer, ring en kvalifisert servicerepresentant for å få hjelp.
Vannlekkasje	Koblingen mellom vannforsyningsslangen og kranen eller avløpsslangen og vaskemaskinen er ikke tett.Avløpsrøret i rommet er tilstoppet	Kontroller og fest vannslanger.Rensk avløpsslangen og be en kvalifisert tekniker om å reparere den om nødvendig.
Det kommer ut vann fra bunnen av maskinen	Vannforsyningsslangen er ikke skrudd godt nok til.Avløpsslangen er lekk.	Reparer vannforsyningsslangenSkift ut avløpsslangen.
Indikatorlamper eller dataskjerm mangler lys	Strømledningen er frakoblet.Problemer med kretskortet.Kontaktproblemer i kablingen.	Se etter om det er strømbrudd og om støpslet er satt helt inn i stikkontakten.Hvis forholdet vedvarer, ring en kvalifisert servicerepresentant for å få hjelp.
Rester av vaskemiddel i skuffen	Vaskepulver er fuktig og klumpet.	Rengjøre og tørk vaskemiddelskuffen.Bruk vaskemidler som er egnet for tøyet.
Vaskeresultatene er ikke gode	Klærne er for skitne.Det er ikke brukt nok vaskemiddel.	Velg riktig fremgangsmåte.Tilfør riktig mengde vaskemiddel i henhold til anvisningene på vaskemiddelemballasjen.
Det er en uvanlig lyd eller vibrasjon		Kontroller at transportboltene er blitt fjernet.Kontroller at vaskemaskinen står på en flat, stabil overflate.Se etter at det ikke er noe av metall i trommelen.4 nivåføtter: De fire fotsålene – står de flatt?

Feilkode

Display LED	Årsak Løsninger
E10	Problem med inntak av vann under vask	Åpne vannkranen, se etter om inntaksslangen er klemt eller knekt, om filtret i inntaksventilen er tett eller om vanntrykket er for lavt.
E21	Problem med tapping av vann under vask	Kontroller at tømmepumpefilteret ikke er tilstoppet.
E30 Problem	Med dørmås	Se etter om døren er godt lukket.Se etter om tøy har satt seg fast i døren.
Andre	Hvis forholdet vedvarer, ring en kvalifisert servicerepresentant for å få hjelp.

NO

Spesifikasjoner

Modell L914WM17E
Merket spenning 220 - 240V~ 50 Hz
Maksimal strøm 10 A
Nominell strøminngang 2000 W
Mål (H x B x D) 850mm x 595mm x 625mm
Nettovekt 71 kg
Nominell kapasitet 9 kg
Maksimal sentrifugehastighet 1400 rpm
Inngangsvanntrykk	Minimum 0,05 MPa; Maksimum 1,0 MPa

Funksjoner og spesifikasjoner kan endres uten varsel.

Merke: Logik

Modell: L914WM17E

Merket kapasitet: 9 kg

EUs miljømerke: Ikke tilgjengelig

Strømforbruket er 200 kWh per år basert på 220 standard vaskesykluser med bomullsprogram stilt på 60°C og 40°C, full og delvis full last og strømsparende moduser. Virkelig strømforbruk avhenger av hvordan apparatet brukes.

Effektforbruk med:

• Standard bomullsprogram, 60°C, full last: 0,95 kWh
• Standard bomullsprogram, 60°C, delvis full last: 0,95 kWh
• Standard bomullsprogram, 40°C, delvis full last: 0,75 kWh

Vektet strømforbruk i avslått modus: 0,5 W

Vektet strømforbruk i påslått modus: 1 W

Vannforbruket er 11880 liter per år basert på 220 standard vaskesykluser med bomullsprogram stilt på 60°C og 40°C, full og delvis full last. Virkelig vannforbruk avhenger av hvordan apparatet brukes.

Sentrifugetørr effektivitetsklasse er «B» på en skala fra G (laveste effektivitet) til A (høyeste effektivitet).

Maksimal sentrifugehastighet (for standard 60°C bomullsprogram ved full last eller standard 40°C bomullsprogram ved delvis last): 1312

Gjenværende vanninnhold: 55%

'Standard 60°C bomullsprogram og standard 40°C bomullsprogram er standard vaskeprogram som informasjonen på etiketten og produktkortet er relevant for. Disse programmene er egnet til å rense normalt skittent bomull, og de er de mest effektive programmene når det gjelder energi- og vannforbruk.

Programtid for standard 60°C bomullsprogram ved full last: 228 minutter Programtid for standard 60°C bomullsprogram ved delvis last: 219 minutter Programtid for standard 40°C bomullsprogram ved delvis last: 213 minutter

Varighet til påslått modus: 1 minutt

Luftbåret akustisk støyproduksjon (vask): 54 dB(A) re 1 pW Luftbåret akustisk støyproduksjon (sentrifuge): 76 dB(A) re 1 pW

Digital visning av trumman

Rengöring av trumman

Rengöring av utsidan av tvättmaskinen

Rengöring av avloppsfiltret

Følgende dele er inkluderet:

Flytning og installation

Tilslutning til stikkontakten

Af hensyn til din sikkerhed:

Sådan slås lyden til og fra

Rensning vandtilførselsslangens filter

Symbolet på produktet eller emballasjen indikerer at produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et egnet innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av kassert utstyr på tidspunktet for deponering vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljo. For mer informasjon om hvor du kan levere avfall til gjenvinning, kan du kontakte lokale myndigheter, eller der du kjøpte produktet.

SE
