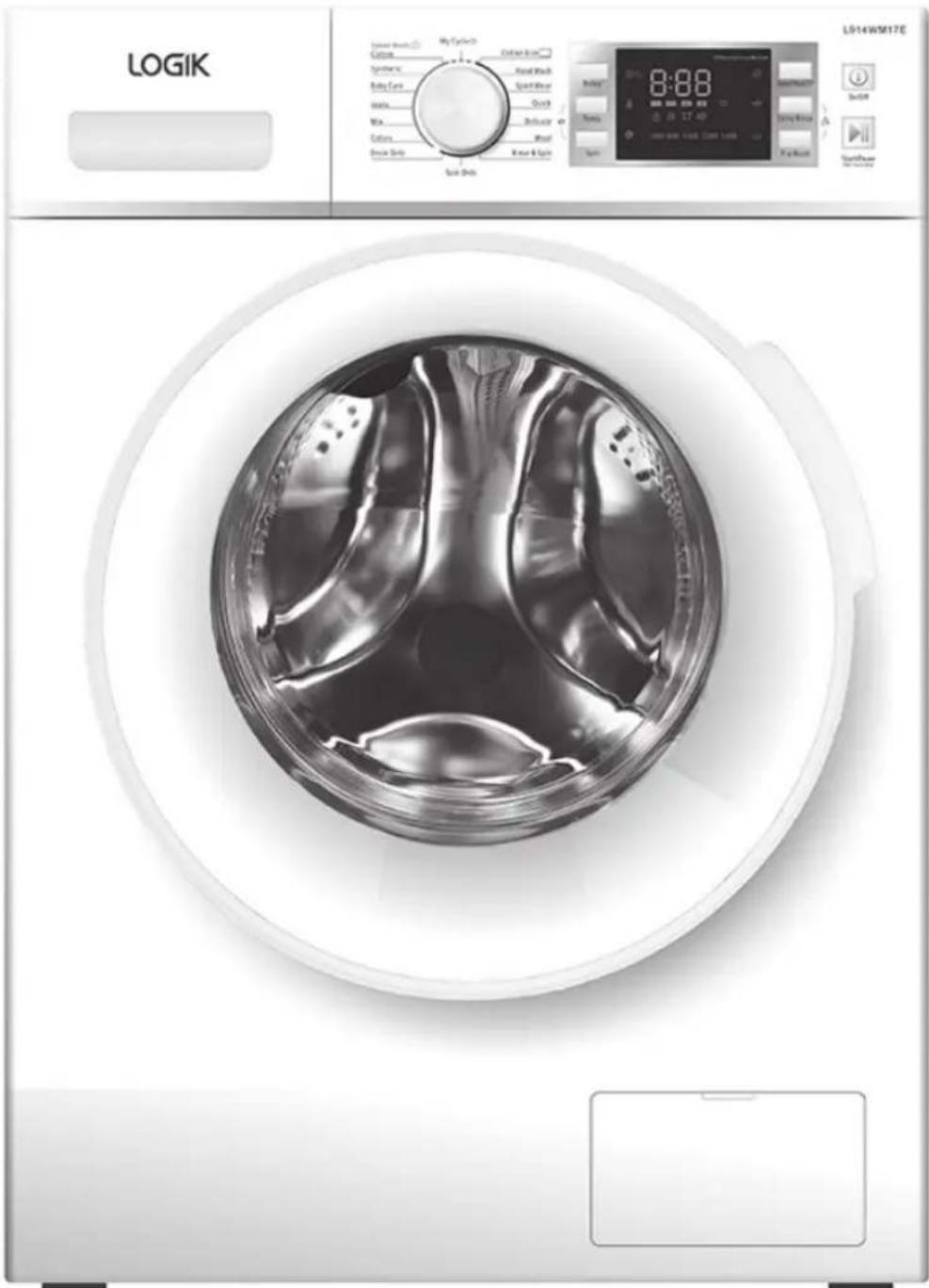

L914WM17E - Vaskemaskine Logik - Gratis brugsanvisning og manual

Produkttype	Fritstående vaskemaskine
Model	L914WM17E
Mærke	Logik
Kapacitet (kg)	9 kg
Maksimal centrifugeringshastighed (omdr./min.)	1400 rpm
Energiklasse	A+++
Årligt vandforbrug (liter)	9900 L
Årligt energiforbrug (kWh)	215 kWh
Støjniveau vask (dB)	56 dB
Støjniveau centrifugering (dB)	76 dB
Mål (H x B x D) (mm)	850 x 600 x 600 mm
Vægt (kg)	72 kg
Strømforsyning	220-240 V / 50 Hz
Antal programmer	15
Nøgleprogrammer	Bomuld, Syntetisk, Finvask, Hurtig 15, Uld, Skyl & centrifugering, Tromlerens
Funktioner	Udskudt start, Børnesikring, Belastningsregistrering, Digital display, Tidsstyring
Vedligeholdelse	Rengør sæbeskuffen og filteret regelmæssigt; kør tromlerensning månedligt
Sikkerhed	Overophedningsbeskyttelse, børnesikring, registrering af ubalance
Reservedele tilgængelighed	Dele tilgængelige via Logik servicecentre og onlineforhandlere
Reparationsindeks	7,5 / 10

Ofte stillede spørgsmål - L914WM17E Logik

Hvordan starter jeg Logik L914WM17E vaskemaskinen?

Sørg for, at maskinen er tilsluttet, og vandforsyningen er åben. Læg tøj i, tilsæt sæbe, vælg et program med drejeknappen, og tryk på Start/Pause-knappen.

Hvad er den maksimale fyldningskapacitet?

Den maksimale fyldningskapacitet er 9 kg for bomuldsprogrammer. Overbelastning kan påvirke vaskeresultatet og forårsage kraftig vibration.

Hvordan rengør jeg sæbeskuffen?

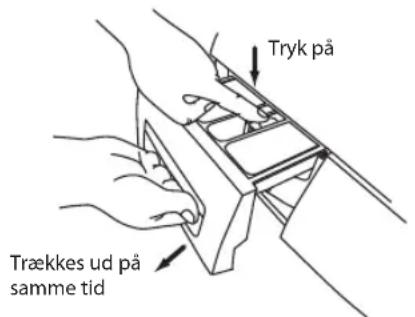

Fjern skuffen ved at trykke på udløserhåndtaget. Skyl under varmt vand for at fjerne rester. Rengør rummet med en børste. Tør og sæt den på plads igen.

Hvad gør 'Børnesikring'-funktionen?

Børnesikring deaktiverer alle knapper for at forhindre utilsigtet betjening. Aktiver ved at trykke og holde Børnesikring-knappen nede i 3 sekunder. Gentag for at deaktivere.

Hvorfor centrifugerer maskinen ikke?

Kontrollér, om tøjet er ujævnt fordelt. Maskinen kan reducere centrifugeringshastigheden for at balancere. Sørg også for, at Ingen centrifugering-indstillingen ikke er valgt, og at afløbspumpefilteret er rent.

Hvordan bruger jeg 'Udskudt start'-funktionen?

Vælg et program, tryk derefter gentagne gange på Udskudt start-knappen for at indstille forsinkelsen (1-24 timer). Tryk på Start/Pause for at starte nedtællingen.

Hvilken type sæbe skal jeg bruge?

Brug lavskummende vaskemiddel egnet til automatiske vaskemaskiner. Til sarte stoffer skal du bruge mildt vaskemiddel. Undgå at bruge for meget vaskemiddel for at forhindre overskumning.

Hvor ofte skal jeg rengøre filteret?

Rengør afløbspumpefilteret hver 3. måned, eller hvis du bemærker problemer med afvanding. Rengør også sæbeskuffen og tromletætningen regelmæssigt.

Kan jeg sætte et program på pause for at tilføje tøj?

Ja, tryk på Start/Pause for at sætte på pause. Hvis vandstanden er lav, kan du åbne lågen. Efter at have tilføjet tøj, luk lågen og tryk på Start/Pause igen.

Hvad betyder fejlkoderne?

Almindelige koder: E01 (problem med låsen), E02 (problem med vandafledning), E03 (fejl i vandforsyning). Se manualen for detaljeret fejlfinding.

BRUGSANVISNING L914WM17E Logik

Installation / Instruktionsvejledning

9KG Vaskemaskine

GB

NO

SE

FI

DK

Hvilket vaskemiddel du bør bruke 56

Vælg det rigtige sted til vaskemaskinen 110

Flytning af vaskemaskinen fra et sted til et andet 111

Slange- og kabellængder 112

Nivellering af vaskemaskinen ....112

Vandtilførselsslange 112

Afløbsslange 113

Sortering af vasketøj 117

Klargøring af vasketøj 117

Tilføjelse af vaske- og skyllemiddel 117

Inden første brug 119

Vaskeindstillinger 119

Standardvask 119

Fjernelse af vasketøjet (når programmet er færdigt) ...... 119

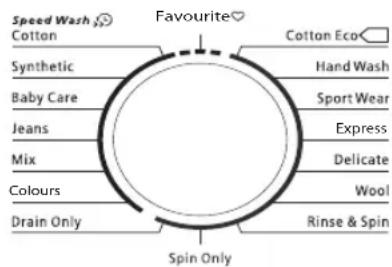

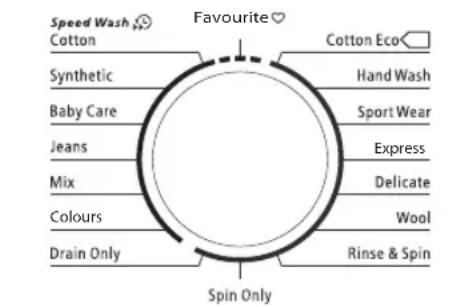

Valg af program 120

Start programmet på et senere tidspunkt 121

Sådan tilføjes vasketøj under vask 121

Vigtige oplysninger 122

Vask af sart tøj (uld og silke) 122

Anbringelse af sart vasketøj i trumlen ....122

Hvilket vaskemiddel skal der bruges 122

Sådan indstilles børnelåsen 123

Vedligeholdelse - rengøring af vaskemaskinen......124

Rengøring af trumlen 124

Rengøring af vaskemaskinens yderside 124

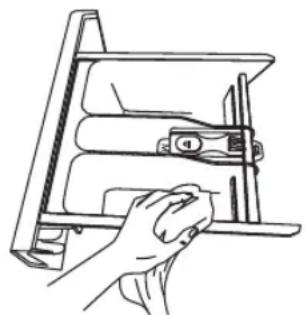

Rengøring af skuffen til vaskemiddel 124

Drænprop 124

Rengøring af lågepakning og vinduet 124

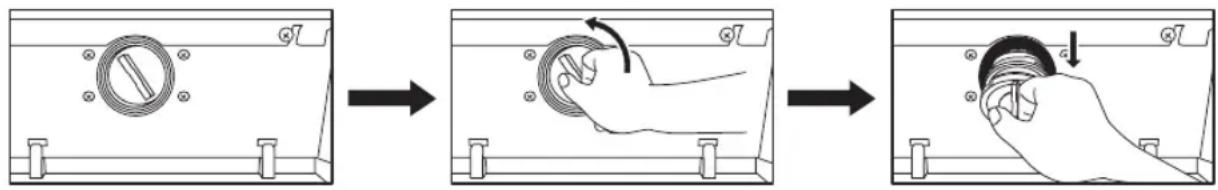

Rengøring af afløbsfilter 125

Forhindring af tilfrysning af vandtilførselsslange 125

Spørgsmål og svar 128

Fejlkode 129

Specifikationer....129

Produktkort 130

- Ikke demonter, reparer eller tilpass vaskemaskinen. Vaskemaskinen kan få en feilfunksjon og forårsake brann eller personskade.

For at nedsætte risikoen for personskade og elektrisk stød skal du følge alle nedenstående sikkerhedsforholdsregler.

ADVARSEL:

• Hvis du ikke skal bruge vaskemaskinen i længere tid, hvis du for eksempel rejser på ferie, skal du lukke for maskinens vandtilførsel. Dette er især vigtigt, hvis der ikke er noget afløb omkring vaskemaskinen.
• Hvis vandforsyningen er åben, kan der opbygges et tryk, hvilket kan medføre lækage.

Almindeligt brug

• Installer ikke vaskemaskinen på et sted, hvor den udsættes for fugt eller vejrliget. Hvis du gør det, kan det give elektrisk stød samt medføre brand, fejlfunktion og forringelse.
• Kom ikke vand direkte på nogen af vaskemaskinens dele. Det kan medføre kortslutning og give elektrisk stød.
• Hold åben ild såsom stearinlys og cigaretteter væk fra vaskemaskinen. Det kan medføre brand og skade.

• Hold brændbare materialer væk fra vaskemaskinen – for eksempel petroleum, benzin, renset benzin, fortynder og alkohol eller tøj, opblødt i disse materialer. Det kan medføre eksplosion og brand.

• Vaskemaskinen må kun bruges til vask af tekstiler, der er mærket, at de kan maskinvaskes.

• Låsebolte bruges ved transport af vaskemaskinen. Fjern disse med en skruenøgle eller lignende værktøj inden installation af maskinen. I modsat fald kan det give stærke vibrationer, när maskinen centrifugerer.
• Tilslut ikke vaskemaskinen til varmt vand. Vaskemaskinen er beregnet til koldt vand.
• Inden du begynder at bruge vaskemaskinen, skal du åbne for vandtilførslen for at tjekke, at slangen er korrekt forbundet. Hvis den ikke er det, kan der være en lækage.
• Kom ikke sprøjtegift, hårspray eller deodorant i vaskemaskinen.
• Anbring ikke noget elektrisk udstyr nær vaskemaskinen – for eksempel et tv, en radio eller en batterioplader.
• Kom ikke for meget tøj eller vaskemiddel i maskinen. Det kan give maskinproblemer.
• Pas på, at vasketøjet ikke kommer i klemme i lugen, när den lukkes. Det kan give lækage og ødelægge tøjet.
• Denne vaskemaskine er kun beregnet til brug i almindelige husstande.

- Brug en uafhængig 10 Amp AC 220V to 240V stikkontakt. Hvis vaskemaskinen er forbundet til kontakten sammen med andet udstyr, kan det medføre overophedning og forårsage brand.

- Kontroller, at stikket sidder korrekt i kontakten. En løs forbindelse kan medføre overophedning samt forårsage elektrisk stød og brand.

- Tjek el-ledningen og stikket for eventuel skade. Hvis el-ledningen er beskadiget, skal den, for at undgå fare, udskiftes af enten fabrikanten, hans servicerepræsentant eller af en tilsvarende kvalificeret person.

- Fjen el-ledningen fra stikkontakten inden rengøring af maskinen.

- Rør ikke el-ledningen eller stikket med våde hænder. Det kan give elektrisk stød.

- Tjek jævnligt stikket for urenheder. Hvis der samler sig støv, kan det medføre brand. For at forhindre dette skal du fjerne ledningen fra kontakten og rengøre stikket med en tør klud.

- Når du fjerner stikket, skal du trække i dette, ikke i ledningen. Hvis du trækker i ledningen, kan det give elektrisk stød eller medføre brand.

- Brug ikke en adapter eller en forlængerledning. Det kan overophede og medføre brand.

• Kontroller, at hustandsspændingen svarer til spændingen anført på vaskemaskinen. Hvis du ikke er sikker, at skal kontakte en elektriker.
• Stikkontakten skal være tilgængelig, så maskinen nemt kan afbrydes, eller der skal monteres en flerpolet afbryder på den faste ledning, som er i overensstemmelse med lovgivningen for el-installation.

Sådan undgås personskade

• Klatre ikke op på vaskemaskinen. Du kan skade dig selv og vaskemaskinen med.
• Når du åbner og lukker lugen, skal du holde fingrene væk fra lugens hængsel, idet du ellers kan risikere at komme til stade.
• Tjek vaskemaskinen for søm, pinde, mønter, clips osv. Disse ting kan skade vasketøjet og maskinen.
• For at forhindre at store og tunge genstande (f.eks. spænder, store knapper osv.) rammer glaslågen, skal du vende tøjet med vrangen udad, eller fjern de tunge genstande. Disse genstande kan beskadige vasketøjet eller din vaskemaskine.

• Vask, skyl og centrifuger ikke vandtætte materialer. Det kan medføre vibrationer eller maskinfejl under centrifugeringen, hvilket igen kan medføre person- og maskinskade samt skade på grund af lækage.

• Vær forsigtig, når du tømmer trumlen for vamt vand eller vaskemiddel. For ikke at komme til skade.

• Skil ikke maskinen ad og forsøg ikke selv at reparere eller ændre den. Maskinen kan fejlfungere med brand og personskade til følge.
• Dette apparat må kun bruges af børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner, eller mangel på erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i hvordan dette apparat bruges sikkert og forstår risikoen ved at bruge det. Børn må ikke lege med apparatet. Rengøring og vedligeholdelsesarbejde må ikke udføres af børn, medmindre de er over 8 år og er under opsyn.
• Børn skal være under opsyn for at sikre at de ikke leger med apparatet.
• Børn under 3 år skal holdes væk, medmindre de er under konstant overvågning.
• Rør ikke tøjet inde i maskinen, indtil trumlen står helt stille. Selv hvis trumlen drejer meget langsomt rund, kan den forårsage skade. Dette gælder især i relation til børn.
• Maskinen skal forbindes til vandforsyningen med nye slanger. Genbrug ikke gamle slanger.

- Ventilationsåbningerne i maskinens bund må ikke blokeres af f.eks. et tæppe.

ADVARSEL

DET ER FARLIGT FOR ALLE ANDRE END AUTORISEREDE TEKNIKERE AT UDF∅RE REPARATIONER, SOM INDEBÆRER FJERNELSE AF DÆKSLER.

FOR AT UNDGÅ RISIKOEN FOR ELEKTRISK ST∅D MÅ DU IKKE SELV FORS∅GE AT REPARERE MASKINEN.

Fjern all emballasje fra enheten. Ta vare på emballasjen. Ta hensyn til lokale forskrifter om avfallshåndtering hvis du må kaste emballasjen.

Før du flytter vaskemaskinen:

- Ikke overstig maksimalbelastningen!

Fibertype Maksimal belastning
Bomull 9,0kg
Syntetisk 4,5kg
Ull 2,0kg
Finvask 2,5kg

• Behandle flekker før vask.

- Fjern eventuelle hår, dyrepels, sand og andre materialer med en børste før vask.

• Hvis klærne har lodden tekstil, må du vrenge dem.

- Klær som ikke er fargeekte må vaskes separat.

- Legg klærne inn i vaskemaskinen. Lukk vaskemaskindøren. Pass på at det ikke ligger noe tøy i klem mellom døren og gummipakningen.

Hvilket vaskemiddel du bør bruke

Tak for købet af din nye Logik vaskemaskine.

Du skal bruge lidt tid på at læse denne installations/brugsvejledning, så du forstår alle betjeningsfunktioner fuldt ud.

Læs alle sikkerhedsinstruktionerne omhyggeligt før brug, og behold denne installations/brugsvejledning til senere brug.

Udpakning

DK

Fjern al emballagen fra apparatet. Behold emballagen. Hvis du ønsker at bortskaffe emballagen, bedes du venligst gøre dette i henhold til den lokale lovgivning.

Kapsel til transportbolt x 4 U-formet holder til afløbsslangen

Vandtilførselsslange

Brugervejledning

Installation af vaskemaskinen

Læs og følg omhyggeligt instruktionerne

• Ud over de her nævnte instruktioner kan særlige vandværksregler for levering af vand gælde. Hvis du er i tvivl, skal du lade en kvalificeret tekniker tilslutte vaskemaskinen.
• Vaskemaskinen er tung – pas på, när du løfter den. Løft ikke i udstikkende dele (f.eks. vaskemaskinens låge).
• Advarsel: Frosne slanger kan sprække/sprænge. Installer ikke vaskemaskinen udendørs, hvor der er risiko for frost.
  • Før slanger og kabler, så der ikke trædes på eller snubles i dem.

Der kræves yderligere rum (120mm) bag vaskemaskinen. Dette for at sikre plads nok til vandslange og afløbsslange.

Vælg det rigtige sted til vaskemaskinen

• Tjek, at der er plads nok til vaskemaskinen.
- Anbring vaskemaskinen på en flad, stabil overflade, så kraftige vibrationer og støj undgås.
- Anbring ikke vaskemaskinen i direkte sollys eller på steder, hvor temperaturen när frysepunktet.

x Glat overflade

x Ustabil x Ujævn overflade

Der skal to eller flere personer til, at flytte vaskemaskinen.

• Ventilationsåbningerne i maskinens bund må ikke blokeres af f.eks. et tæppe.
  • Begynd med at vippe maskinen bagover.
• Der bør stå en person bag maskinen, som kan holde fast i toppanelet. Den anden person tager fat i benene foran for neden.
• Kontroller, at alt tilbehøret til installation findes.
• Vi anbefaler, at du lader en kvalificeret tekniker eller serviceagent foretage installationen.

Fjernelse af transportboltene

Fire transportbolte holder maskinens indre på plads, mens den flyttes.

De skal fjernes inden installationen. Brug en skruenøgle (følger ikke med), og følg nedenstående anvisninger.

Start ikke maskinen, før transportboltene er fjernet, da dette kan give store vibrationer, og kan beskadige maskinen.

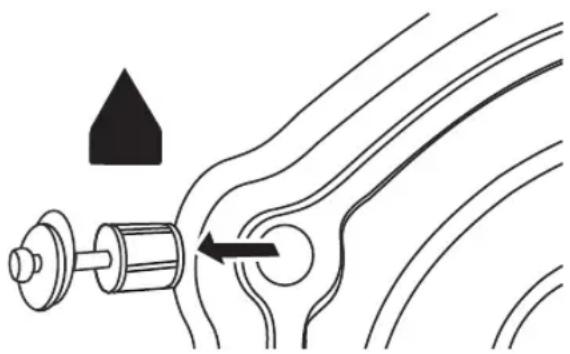

Sådan fjernes transportboltene:

1. Løsn de fire bolte med en skruenøgle. De findes på bagsiden af vaskemaskinen.
2. Træk boltene ud vandret. Kontroller, at hele bolten fjernes.
3. Tryk de fire kapsler (følger med som tilbehør) i de respektive bolthuller.

Du vil få brug for transportboltene igen, hvis du flytter maskinen, så gem dem på et sikkert sted.

Flytning af vaskemaskinen fra et sted til et andet

Inden vaskemaskinen flyttes:

• Luk for vandhanen og kør maskinen for at tømme den for vand. Fjern alt tilbageværende vand i pumpeslangen.
• Frakobl el-ledningen.
  • Sæt transportboltene på.

Husk at anbringe transportboltene, inden vaskemaskinen flyttes.

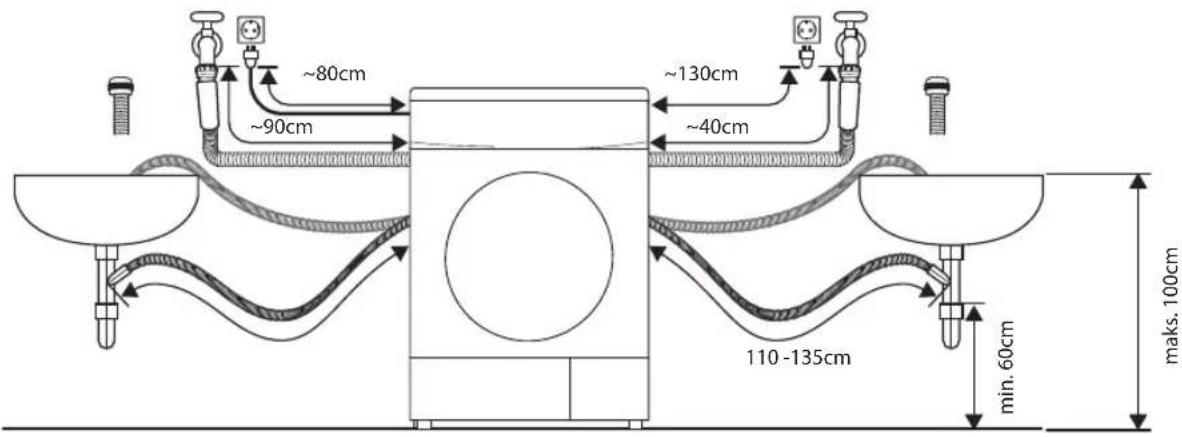

Slange- og kabellængder

Tilslutning i venstre side
Tilslutning i højre side

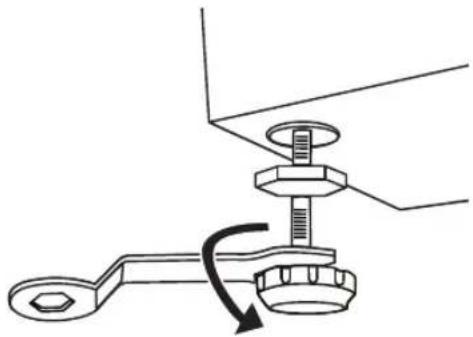

Nivellering af vaskemaskinen

Der er udligningsfødder under maskinen. De skal indstilles, så maskinen står lige.

1. Du skal på hver fod løsne låseringen, ved at dreje foden med uret.
2. Juster alle fødder ved, at dreje dem enten opad eller nedad.
3. Brug et vaterpas til at tjekke, at maskinen står lige.
4. Stram hver låsemøtrik ved at dreje den mod urets retning med en skruenøgle (mod selve vaskemaskinen).

Kontroller, at alle låseringe er strammet ordentligt. Sørg for, at fødderne ikke bliver skruet for langt ud, så de falder af vaskemaskinen.

Vandtilførselsslange

• Følg instruktionerne i dette afsnit for at undgå lækager.
- Forbind ikke slangen til en kombinationshane.
• Vrid, klem, ændr eller skær ikke i slangen.
- Denne maskine skal forbindes til den kolde vandforsyning. Du må ikke forbinde den til den varme vandforsyning.
- Brug kun den nye vandtilførselsslange, som følger med. Du må ikke bruge gamle slanger.

Tilslutning af vandtilførselsslange

1. For at forhindre lækage fra tilslutningspunkterne, skal du sørge for at gummiskiverne sidder på hver forbindelse til vandtilførselsslange. Maskinen må ikke bruges uden, at disse gummiskiver sidder i.
2. Fastspænd den lige ende af vandtilførselsslangen til en kold vandhane.
3. Forbind den bøjede ende af den hvide slange til vandtilslutningsventilen på maskinen. Stram plastikdelene på forbindelserne med hænderne. Hvis du ikke er sikker på hvordan dette skal gøres, bedes du venligst kontakte en blikkenslager, så maskinen bliver ordentligt tilsluttet.
4. Åbn langsomt for hanen og kontroller, at det lækker omkring tilslutningspunkterne.

• Vrid, træk eller bøj ikke afløbsslangen.
• Vaskemaskinen bør højst befinde sig 85 cm fra et afløb.
- Afløbsslangen skal fastspændes mellem 60cm og 100cm fra jorden.

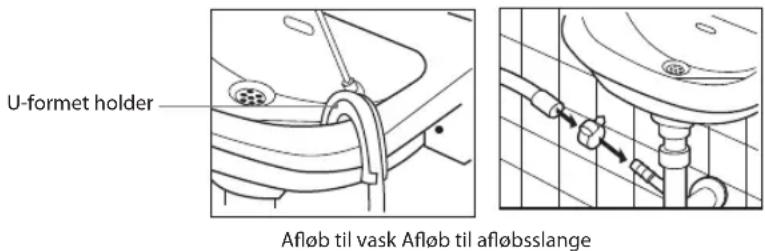

Afløb til vask

• Afløbsslangen skal være anbragt på en måde, så den ikke hopper ud af vasken.
• Bloker ikke vaskens afløb og kontroller, at afløbet er tilstrækkeligt stort så vandet ikke flyder over.
• Afløbsslangens spids må ikke komme ned i det udtømte vand, da dette kan få vandet til at løbe tilbage til vaskemaskinen.

Inden maskinen forbindes til et afløbsrør, skal du sørge for at se afløbsrøret efter for evtuel tilstoppelse, da maskinenen ellers ikke kan bortskaffe spildevandet ordentligt.

• Brug ikke en adapter eller en forlængerledning.
• Hvis el-ledningen eller –stikket er beskadiget, må delene ikke bruges, og du skal bede en kvalificeret tekniker om hjælp.
• Der sidder et jordforbundet stik på ledningen til din vaskemaskine. Dette stik skal altid sættes til en jordforbundet stikkontakt, der kan klare en belastning på 13 ampere. Hvis du er i tvivl om dette, bedes du venligst kontakte en elektriker.
• Stikkontakten skal være tilgængelig, så maskinen nemt kan afbrydes, eller der skal monteres en flerpolet afbryder på den faste ledning, som er i overensstemmelse med lovgivningen for el-installation.

Tjekliste til brug ved installation

På nuværende tidspunkt skulle vaskemaskinen være installeret.

Gennemgå tjeklisten og kontroller, at installationen er korrekt udført!

Spørgsmål Afmærkningsfelt
Transportbolte – er de fjernet, og er kapslerne sat ordentligt på?
Udligningsfødder Ju	sterbare fødder – sidder de ordentligt fast på vaskemaskinen?
	Fodplader – står de fladt?
Strømforsyning - er stikkontakten jordforbundet, vurderet til 220V til 240V and kan leverere 10 ampere?
Opstilling– står maskinen på en flad, stabil overflade?
Vandtilførselsslange - er den forbundet, tændt og fri for lækage?

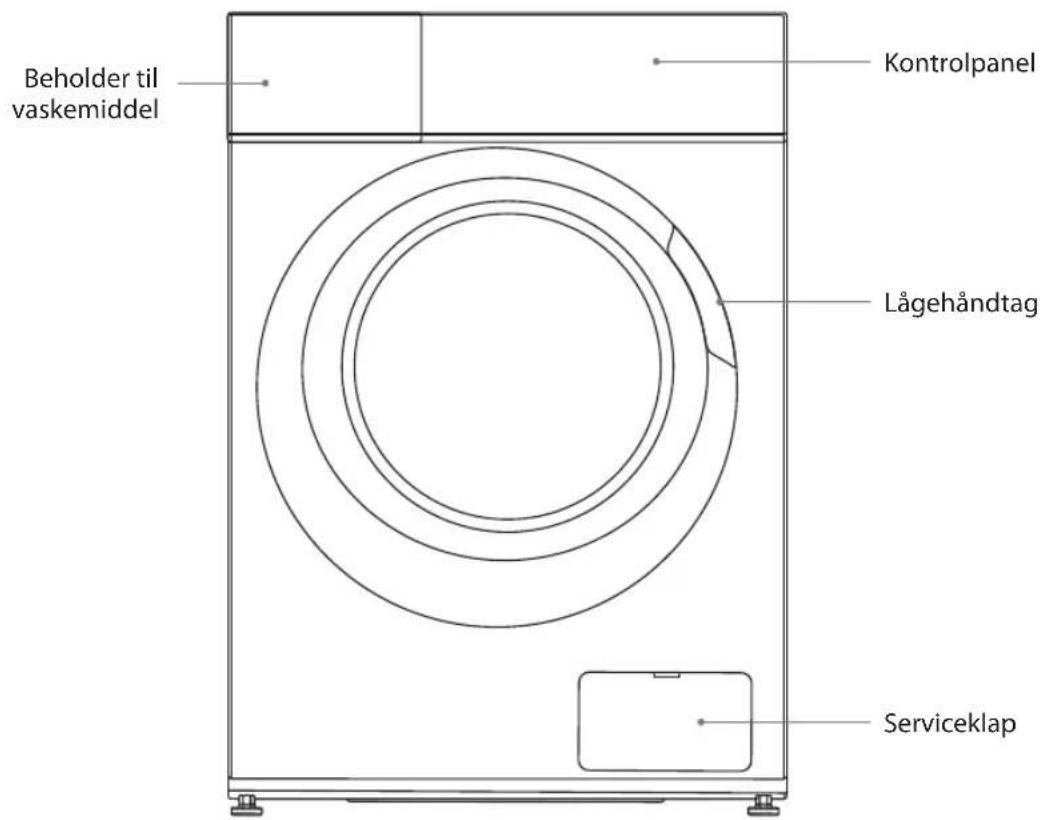

Enheden

DK

Kontrolpanel

Programknap

Der kan vælges forskellige vaskeprogrammer alt efter behov.

For at indstille dit favorit vaskeprogram, skal knappen drejes til det ønskede vaskeprogram, indstil temperaturen, centrifugeringshastigheden og andre funktionsindstillinger. Hold derefter knappen Hurtig vask nede indtil du hører et bip.

Digitalt display

• Forsinkelsesikonet lyser, for at vise forsinkelsestiden.
• Når vasken begynder, viser skærmen den resterende vasketid, centrifugeringshastigheden og andre funktionsindstillinger.
  • Når børnesikringen vælges, begynder børnesikring-ikonet at lyse.
  • Når lägen läses, begynder lågelås-ikonet at lyse.

Knap Funktion

Forsinkelse Denne knap bruges til at udskyde vasken. Tryk flere gange for at vælge tidspunktet, du ønsker at begynde vasken på.

Temperatur Tryk gentagne gange, for at vælge den ønskede temperatur i det valgte vaskeprogram. (Hvis “--” vises på skærmen, er vandtemperaturen kold.)

Centrifuger Tryk gentagne gange, for at vælge den ønskede centrifugeringshastighed i det valgte vaskeprogram. (Hvis der ikke vises nogen centrifugeringshastighed på skærmen, centrifugeres tøjet ikke før til sidst i programmet.)

Hurtig vask Tryk på denne knap for at vaske tøjet hurtigere.

Ekstra skyl Tryk på denne knap for at skylle tøjet en ekstra gang.

Forvask Tryk på denne knap, for at forvaske tøjet inden hovedvasken.

Tænd/sluk Tryk, for at tænde/slukke maskinen.

Start/Pause Tryk for at begynde vasken. Tryk under vasken, for at sætte vasken på pause.

• Hvis du skal ændre en indstilling, skal du stille knappen på OFF (FRA). Genvælg program, centrifugeringshastighed og andre funktioner og tryk derefter på Start / Pause. (Sørg for, at børnesikringen er slukket, ellers fortsætter det oprindelige program).
• Inden vaskemaskinen afsendes fra fabrikken, fyldes der vand på i forbindelse med en inspektion. Derfor kan der være nogle dråber vand eller kondensvand i maskinen. Det er ikke et tegn på fejlfunktion.

Når du starter maskinen for første gang, og under brug i starten, kan der være en svag lugt, mens motoren køres til. Dette er helt normalt og er ikke en fejl.

Læs nedenstående for at blive bekendt med, hvordan du bedst klargør tøjet til vask.

Sortering af vasketøj

• Læs mærkatet på hver stykke tøj for at sortere tøjet i forskellige bunker.

- Sorter vasketøjet i henhold til farve, stoftype og, hvor snavset det er. Det vil hjælpe dig med at vælge det rigtige program og den rigtige temperatur for hver vask.

• Kom ikke for meget tøj i maskinen!

Fibertype Maksimal mængde
Bomuld 9,0kg
Syntetisk 4,5kg
Uld 2,0kg
Skrøbeligt 2,5kg

Klargøring af vasketøj

• Behandl pletter inden vask.
- Nogle ting bør anbringes i et vaskenet, inden de kommes ind i maskinen, f.eks. bh'er med metal, tightes og blondestof. Kontroller, at lommerne ikke indeholder ting, som kan skade tøjet og vaskemaskinen.
- Kontroller, at lommerne ikke indeholder ting, som kan skade tøjet og vaskemaskinen.
- Bind bånd og andre løse ender på vasketøjet, luk lynlåsen og vend tøj med lånlås med indersiden udad.
- For at forhindre at store og tunge genstande (f.eks. spænder, store knapper osv.) rammer glaslågen, skal du vende tøjet med vrangen udad, eller fjern de tunge genstande. Disse genstande kan beskadige vasketøjet eller din vaskemaskine.
- Fjern inden vasken overskydende hår, pels, sand og andre materialer med en børste.
- Hvis der er tøj med opkradset stof/velour, skal det vendes med indersiden udad.
- Ikke farveægte tøj skal vaskes separat.
- Læg tøjet i vaskemaskinen. Luk vaskemaskinens låge. Pas på, at der ikke er noget tøj, som sætter sig fast mellem lågen og gummipakningen.

Tilføjelse af vaske- og skyllemiddel

• Kom skyllemiddel i den rigtige automat.
• Tilsæt skyllemiddel før du starter vasken.
- Tilføj vaske- og skyllemiddel i henhold til vaskens størrelse, hvor snavset tøjet er, vandets hårdhedsgrad og producentens anvisninger for det pågældende produkt.

• Hvis tøjet kun er lidt beskidt, skal du putte en lille mængde vaskemiddel i rum (II) i vaskemiddelskuffen.
• Hvis tøjet er meget beskidt, skal du putte 14 af vaskemidlet i rum (I) i vaskemiddelskuffen og resten i rum (II).
• Brug ikke vaskemaskinen uden vaskemiddelskuffen på plads. Det kan medføre lækage eller, at maskinenen ikke arbejder normalt.
• Hvis du glemmer at fylde vaskemiddel på, kan du tømme maskinen ved kun at starte et centrifugeringsprogram. Du kan derefter tilføje vaskemiddel og starte programmet igen. Vaskemidlet når kun trumlen, når vand løber gennem vaskemiddelskuffen.
• For at forhindre, at der bliver vaskemiddel tilbage i skuffen, skal du tørre skuffens indersider af med en klud. Kontroller, at vaskemidlet ikke klumper, når det kommes ned i skuffen.
• Hvis skyllecyklussen ikke fjerner alt vaskemiddel fra tøjet, skal der bruges mindre vaskemiddel.
• Der må ikke tilføjes mere skyllemiddel end op til MAX (MAKSIMUM) mærket i rummet.
• Fjern ubrugt skyllemiddel med vand eller med en fugtig klud efter, at programmet er afsluttet.
  • Du kan bruge flydende vaskemiddel i alle programmerne.

Fortynding af tyktflydende blødgørings- og skyllemiddel med vand. Undgå blokering på grund af overløb.

Inden første brug

Før du vasker tøj for første gang, skal du først lade vaskemaskinen køre gennem et helt program uden tøj:

1. Slut maskinen til strømforsyningen og til vandforsyningen.
2. Put en lille mængde vaskemiddel i sæbeskuffen. Luk skuffen.
3. Tryk på Strøm-knappen.
4. Vælg et vaskeprogram.
5. Tryk på Start / Pause-knappen.

Vaskeindstillinger

Standardvask

1. Træk i lågens håndtag, og læg vasketøjet i trumlen. Pas på, at der ikke er noget, der sætter sig fast i lågen.
2. Luk lågen og tryk på Tænd/sluk-knappen. Drej programknappen, for at vælge det ønskede vaskeprogram.
3. Vælg temperaturen, centrifugeringshastigheden og andre funktioner, hvis nødvendig.
4. Kom vaskemiddel i skuffen til vaskemiddel. Mængden af vaskemiddel afhænger af mængden af vasketøj, hvor snavset tøjet er og vandets hårdhedsgrad. Brug den mængde vaskemiddel, der anbefales på pakken til vaskepulveret.
5. Tryk på Start / Pause-knappen, for at starte vasken.
6. Vaskemaskinen afgiver en lyd, när programmet er færdigt.

Hvis døren er låst, og du slukker og tænder for vaskemaskinen - eller hvis der er et strømsvigt - forbliver låst dør i 5 sekunder.

Fjernelse af vasketøjet (når programmet er færdigt)

Lågen forbliver låst i 1 minut efter vasken er færdig.

• Åbn vaskemaskinens låge og tag vasketøjet ud.
  • Fjern alle fremmedlegemer for at undgå risikoen for rust.
• Lad lågen og vaskemiddelskuffen stå åben, så tilbageværende vand kan fordampe.

Valg af program

Her er programmerne til rådighed, yderligere funktioner og indstillinger.

På bestemte programmer er det muligt, at vælge temperaturen separat.

Indstilling Program	Belastning (kg)	Sæbeskuffe			Standard temperatur(°C)	Ca. vasketid (min.)	Standard centrifugering (o/min)
		Skuffe I	Skuffe II	Skuffe til blødgøringsmiddel
Bomuld 9,0 O O 40 160	800		●
Syntetiske 4,5 O			●	O 40 100	800
Babytøj 9,0 O			●	O 30 80 800
Cowboybukser 9,0 O			●	O 60 105	800
Bland 9,0 O			●	O 40 73 800
Farver 4,5	X		●	O	Kold	70 1000
Kun afløbsrensning	-	X	X	X	-	1	-
Kun centrifugering	9,0	X	X	X	-	12	1000
Skyl og centrifugering	9,0	X	X	O	-	20	1000
Uld	2,0	X	●	O 40 67 600
Skrøbeligt 2,5	X		●	O 30 50 600
Ekspres 2,0	X		●	O	Kold	15 800
Sportstøj	4,5 O		●	O 40 45 1200
Håndvask	2,0 O		●	O	Kold	60 600
Bomuld øko	9,0	X	●	O 60 219	1400

- Med rengøringsmiddel

O Vaskemiddel efter eget ønske

X Vaskemiddel er ikke nødvendig

Energiklasse A+++

Energi-testprogram: Bomuld 60°C/40°C (på den højeste hastighed, eller standardhastigheden)

Halv vask på 9,0kg maskinen: 4,5kg.

"Bomuld 60°/40°" er standard vaskeprogrammerne, som oplysningerne på mærket og i oplysningsskemaet vedrører, og de er egnede til at vaske normalt snavset bomuldstøj. De er de mest effektive programmer med hensyn til energi- og vandforbruget til vask af denne type bomuldstøj. Den faktiske vandtemperatur kan afvige fra den angivne temperatur på programmet.

Bemærkninger: Tallene i denne tabel er kun til brugerens reference. Den faktiske tid kan være forskellig, afhængig af temperaturen og mængden af tøj.

• Vasketiden afhænger af det valgte program og temperatur.
• Vasketiden bliver længere hvis vasketøjet i tromlen skal balanceres.

Her er de tilgængelige ekstrafunktioner og indstillinger.

	Forsinkelse Hurtig vask Ekstra skyl Forvask
Bomuld O O O O
Syntetiske O O O O
Babytøj O O O O
Cowboybukser O O O O
Bland O O O O
Farver O O O X
Kun afløbsrensning	O	X	X	X
Kun centrifugering	O	X	X	X
Skyl og centrifugering	O	X	O X
Uld	O	X	O X
Skrøbeligt O	X	O X
Ekspres O	X	X	X
Sportstøj	O	X	O O
Håndvask	O	X	O O
Bomuld øko	O	X	X	X

O Vaskemiddel efter eget ønske
X Vaskemiddel er ikke nødvendig

Start programmet på et senere tidspunkt

1. Vælg et vaskeprogram.
2. Tryk gentagne gange på knappen Delay for at indstille, hvor mange timer senere programmet skal starte (0-24 timer).
3. Tryk på knappen Start/Pause for at bekræfte og slå forsinkelsesfunktionen til.

Sådan annulleres forsinkelsesfunktionen:

• Inden programmet starter, skal du trykke gentagne gange på knappen Delay indtil den när til 0 timer.
• Når programmet kører, skal du trykke på Tænd/Sluk-knappen for at slukke det.

Sådan tilføjes vasketøj under vask

Du kan stadig tilføje vasketøj, når der kører et vaskeprogram. Sørg for at følge nedenstående procedurer, for at undgå at blive skoldet af varmt vand i tromlen.

1. Hold Start/Pause-knappen nede i 3 sekunder.

2. Vent, indtil tromlen holder op med at dreje.

3. Vent indtil lågen läses op.

4. Åbn forsigtigt lågen, og pas på det varme vand i tromlen.
5. Læg forsigtigt vasketøjet ind i tromlen og luk lågen.
6. Tryk på knappen Start/Pause for at starte vasken igen.

Maskinen låser muligvis ikke lågen op, så du kan putte mere tøj i, hvis der er for meget vand i tromlen, eller hvis temperaturen i tromlen er for høj.

Vigtige oplysninger

Vask af sart tøj (uld og silke)

• Mængde af sart tøj. 2kg eller mindre
• Ca. vægt:

• Uldsweater (400g)
• Silkebluse / undertøj (200g)
• Bukser (400g)

Anbringelse af sart vasketøj i trumlen

• Luk lynlåse og knapper.
- Kom tøjet ind et efter et ovenpå hinanden.
• Overfyld ikke trumlen, da det kan give kraftige vibrationer og skade vaskemaskinen.

Hvilket vaskemiddel skal der bruges

• Til uld, brug et mildt vaskemiddel. Andre vaskemidler kan skade stoffet.
• Ved uld- og silkeprogrammer skal der køres en ekstra skyllecyklus for at fjerne overskydende vaskemiddel i tøjet. Dette afhænger af mængden af vaskemiddel, der bruges, og mængden af skum, der frembringes i hoved vask cyklussen.

• Maskinen bipper, när der trykkes på knapperne.
• For at slå lyden fra, skal du holde knapperne Temp og Spin nede i 3 sekunder, efter du har startet vaskeprogrammet.
• For at slå lyden til igen, skal du holde knapperne Temp og Spin nede i 3 sekunder igen.

Sådan indstilles børnelåsen

Børnesikringen forhindrer børn i at ændre et vaskeprogram ved en fejl:

1. Tænd for vaskemaskinen.
2. Når vaskemaskinen er i gang, skal du holde knapperne Ekstra skyl og Forvask nede på samme tid i 3 sekunder, hvorefter børnesikringen slås til. Låsikonet til børnesikringen begynder at lyse, for at vise at børnesikringen er slået til.
3. Hvis der trykkes på en af funktionsknapperne, mens børnesikringen er slået til, begynder maskinen at bippe for at indikere, at børnesikringen er slået til.
4. For at slå børnesikringen fra, skal du holde knapperne Ekstra skyl og Forvask nede, indtil lyset i låsikonet går ud.

• Børnesikringen slås automatisk fra, när et program er færdig.
- Når børnesikringen slås til, slår maskinen alle funktionsknapperne fra, undtagen Tænd/Sluk-knappen.

Vedligeholdelse - rengøring af vaskemaskinen

Sørg altid for, at trække stikket ud af vaskemaskinen før rengøring.

Rengøring af trumlen

Rust, som er efterladt indeni tromlen, skal straks fjernes med klor-fri vaskemiddel.

Du må aldrig bruge ståluld.

Kom ikke vasketøj i maskinen under rengøring af trumlen.

Rengøring af vaskemaskinens yderside

• Rengør vaskemaskinens yderside med en blød klud og et mildt rengøringsmiddel som for eksempel opvaskemiddel.
• Sprøjt ikke vand på vaskemaskinen.
• Brug ikke skurecremer, fortynder eller produkter, der indeholder alkohol eller petroleum.

Rengøring af skuffen til vaskemiddel

1. Træk skuffen til vaskemiddelet helt ud, ved at trække samtidig med at du trykker midt på den bagerste del af skyllemiddelsbeholderen.
2. Fjern gammelt vaskemiddel fra skuffen med vand. (rengør vaskemaskinen med en klud.) Hvis skuffen ikke renses regelsmæsisigt, kan overskydende vaskemiddel bygger sig op og danne mug.
3. Sæt skuffen i igen.

Træk sæbeskuffen ud. Tag drænproppen ud, og rengør den grundigt for resterende skyllemiddel. Sæt drænproppen i igen. Sørg for at den sidder ordentligt.

Rengøring af lågepakning og vinduet

• Tør vindue og pakning af efter hver vask for at fjerne fnug og pletter. Hvis der får lov at opsamle sig fnug, kan der opstå lækage.
• Fjern alle mønter, knapper og andre ting fra lågens pakning efter hver vask.

Rengøring af afløbsfilter

Vær forsigtig med ikke at brænde dig selv, da vandet i pumpen kan være meget varm efter en vask med høje temperaturer.

Inden rengøringen af afløbsfilteret skal du slukke for vaskemaskinen og fjerne ledningen fra stikkontakten.

1. Åbn servicepanelet. Stil en beholder under Servicepanel til vandet.

1. Løsn forsigtigt afløbsfilteret. Drej det mod uret indtil der begynder at løbe vand ud. Dette er normalt.
2. Skru filteret af for at fjerne det.
3. Fjern omhyggeligt alle fnug, inden filteret sættes på plads igen.

1. Drej filteret med uret, og skrue det på plads igen. Luk Servicepanel.

Forhindring af tilfrysning af vandtilførselsslange

Hvis vaskemaskinen leveres under frostagtige forhold, skal den stå i 24 timer efter installationen, inden den bruges. Dette sikrer, at vandtilførselsslangen ikke er blokeret af is. Hvis vandtilførselsslangen er frossen, skal du komme to til tre liter varmt vand i trumlen. Kør derefter et "Tømning" program.

1. Sluk for vandtilførslen ved hanen.
2. Luk lågen på vaskemaskinen, og vælg "Tøm" programmet, og tryk på Start / Pause knappen.
3. Sluk for strømmen, när du er færdig. Tag vandtilførselsslangen af vandhanen.
4. Fjern manuelt filternettet, som findes på vandhane-enden af vandtilførelsesslangen, og rengør den med en lille børste (f.eks. en tandbørste).
5. Sæt filternettet på igen.
6. Sæt vandtilførselsslangen på vaskemaskinen igen, og åbn for vandet, idet der tjekkes for lækager.

Problemer Løsninger
Knapperne virker ikke •	Børnelåsen er slået til. Slå børnelåsen fra.Vaskemaskinen er i gang med at program.Programknappen er blevet stillet på et andet program.
Lågen åbner ikke •	Lågens er muligvis låst.Vandtemperaturen eller vandniveauet er muligvis for høj.
Hvis du starter et forkert program ved et uheld.	Tryk først påStart/Pause knappen eller stilProgramknappen på 0 (fra). Stil herefterProgramknappen på det ønskede program,centrifugeringshastighed eller funktion. Tryk påStart / Pause knappen, for at starte det nye program. (Bemærk: Vi anbefaler,at du ikke prøver på at skifte program, hvis vaskemaskinen har været i gang i længere end 3 minutter).
Usædvanlig lugt •	Når du begynder at bruge maskinen, kan gummidele og motoren godt give en lugt fra sig. Det forsvinder med tiden.Tromlen skal vaskes én gang om måneden.
Der kan ikke ses noget vand	Dette er normalt: Vandstanden er lavere end vinduet.
Der løber ikke vand ind i maskinen	Der kan være lukkt for vandhanen.Vandslangen eller vandtilførselsslangen kan være frossen.Vandforsyningen kan være afbrudt.Filteret i vandforsyningsventilen er muligvis tilstoppet.
Der er kun en lille smule vand	Hvis du har pauseret programmet og genstarter, kan maskinen udtømme noget af vandet.Fyld ikke vand på gennem lugen.
Vand tilføjes under vask Dette er normalt: Der fyldes automatisk vand på, hvis standen sænkes. Med meget tøj kan der være tale om påfyldning flere gange.
Vaskemaskinen centrifugerer ikke.	Maskinen er muligvis gået i skyllestop. Tryk på knappenSkyllestopfor at fortsætte.Hvis der kun er lidt vasketøj i vaskemaskinen, vil den muligvis se det som en ubalanceret vaskemængde, hvilket gør at den holder op med at centrifugere efter et par forsøg. Vælgcentrifugeringsfunktionen manuel.
Der kommer ikke vand ind i maskinen under skyllefunktionen	Inden skylningen centrifugerer maskinen for at fjerne resterende vand fra vasken. Vandet fyldes på herefter.
Undertørringscentrifugeringen stopper og dreje trumlen adskillige gange	Dette er normalt. Vaskemaskinen har registreret en uafbalanceret tøjmængde, og prøver at rette op på den.
Der er tilbageværende skum og vand i lugen eller i lugens pakning.	Selvom der er skum og vand tilbage, påvirker det ikke selve skylningen.
Centrifugeringsstart gentages	Dette er normalt. Selvom centrifugeringsstart gentages, er det en funktion, hvor der centrigureres stille.
Der er ikke megen skum •	Dette kan ske, hvis du har kommet vaskepulver direkte ind i trumlen – det skal anbringes i vaskemiddelskuffen.Mængden af skum kan variere, afhængigt af temperatur, vandstand og vandets blødhed.Du bruger måske ikke vaskemiddel nok.Du kan bruge et vaskemiddel med nedsat skum.Stærkt snavset tøj kan reducere mængden af skum.Store mængder vasketøj kan også reducere mængden af skum.
Der er masser af skum •	Mængden af skum kan variere, afhængigt af temperatur, vandstand og vandets blødhed.Der kan være brugt for meget vaskemiddel.Den anvendte type vaskemiddel kan give megen skum.
Skyllemiddel løber over •	MAX (MAKSIMUM) mærket i skuffen til skyllemiddel kan være overskredet.Der kan være spildt væske ved at skuffen til skyllemiddel er lukket for hårdt.
Der er vaskepulver tilbage efter vaskens afslutning	Dette kan ske, hvis du har kommet vaskepulver direkte ind i trumlen – det skal anbringes i vaskemiddelskuffen.
Der er en unormal støj eller vibration	Kontroller, at der ikke befinder sig noget af metal i trumlen.Kontroller, at transportboltene, der blev brugt ved transporten, er fjernet.4 udligningsfødder: Fire fodplader – står de fladt?Kontroller, at vaskemaskinen står på en flad, stabil overflade.
Det støjer, når vandet løber fra	Det er normalt. Det et pumpen, der starter og stopper.
Strømforsyningen er blevet afbrudt under vasken.	Vaskemaskinen vil stoppe (lad vær med at åbne lågen, hvis maskinen er fyldt med vand). Vaskemaskinen går i gang igen, når strømmen kommer tilbage.
Vandforsyningen kan være afbrudt.	Vand vil muligvis ikke være rent, når det kommer tilbage igen. Du skal tage vandforsyningsslangen af, og dræne den for beskidt vand, før du bruger din vaskemaskine igen. Husk at sætte vandslangen på igen.
Der er en overdreven mængde skum i sæbeskuffen	Tryk på knappen Start/Pause. Stil maskinen på skylleprogrammet, for manuelt at skylle og dræne tromlen. Sørg herefter for at bruge den korrekte mængde vaskemiddel.

Problem Årsag Løsninger
Vaskemaskinen vil ikke starte		Kontroller, at lågen er ordentligt lukket.Kontroller, om stikket er indsat korrekt.Kontroller, at vandhanen er åben.Kontroller, at der er blevet trykket påStart/Pauseknappen.Kontroller, at der er tændt for strømmen.
Lågen åbner ikke	Maskinens sikkerhedsfunktion har sat i gang.	Afbryd strømmen.
Varmefejl	Varmeelementeter beskadiget eller varmerøret er slidt.	Vask kun med koldt vand.Hvis fortsat problemer, kontakt din nærmeste forhandler.
Vandlækage	Forbindelsen mellem vandtilførselsslangen eller afløbsslangen og vandhanen eller vaskemaskinen er ikke strammet ordentligt.Afløbsrøret i lokalet er tilstoppet.	Kontroller vandslangerne og efterspænd dem hvis nødvendigt.Rengør afløbsslangen, og få en tekniker til at reparere den hvis nødvendigt.
Vandet flyder over under vaskemaskinen.	Vandtilførelsesslangen er ikke forbundet ordentligt.afløbsslangen lækkervand.	Reparer vandtilførelsesslangen.Skift afløbsslangen ud.
Indikatorlyset eller displayet lyser ikke	Strømmen er afbrudt.Der er et problem med pc-kortet.Der er opstået et tilslutningsproblem.	Kontoller, om der er tændt for strømmen, og at stikket sidder ordentligt i stikkontakten.Hvis fortsat problemer, kontakt din nærmeste forhandler.
Rester af opvaskemiddel i sæbeskuffen	Vaskepulveret er fugtigt og klumpet sammen.	Rengør sæbeskuffen og tør efter.Brug kun rengøringsmidler, der er egnet til stoffet.
Vaskemaskinen vasker ikke tøjet rent	Tøjet er for beskidt.Der er ikke brugt nok vaskemiddel.	Sørg for, at vælge det rigtige vaskeprogram.Sørg for, at tilføre den rigtige mængde vaskepulver, som står på pakken.
Der er en unormal støj eller vibration		Kontroller, at transportboltene, der blev brugt ved transporten, er fjernet.Kontroller, at vaskemaskinen står på en flad, stabil overflade.Kontroller, at der ikke befinder sig noget af metal i trumlen.4 udligningsfødder: Fire fodplader – står de fladt?

Fejlkode

Digitalt display	Årsag Løsninger
E10	Problem med vandindløb under vask	Åbn for vandhanen og se om slangen er klemt eller bøjet. Se om filteret i indløbsventilen er blokeret eller ej. Se om vandtrykket er for lavt.
E21	Problem med vandudløb under vask	Kontroller at filteret i afløbspumpen ikke er tilstoppet.
E30	Problem med lågens lås	Kontroller, at lågen er ordentligt lukket.Se om tøjet sidder fast i lågen.
Andet •	Hvis fortsat problemer, kontakt din nærmeste forhandler.

DK

Specifikationer

Model L914WM17E
Nominel spænding 220 - 240V~ 50 Hz
Maksimal strøm 10 A
Nominel indgangseffekt 2000 W
Mål (H x B x D) 850mm x 595mm x 625mm
Nettovægt 71 kg
Nominel kapacitet 9 kg
Maksimal centrifugeringshastighed 1400 rpm
Vandets indsugningstryk Minimum 0,05 MPa; Maksimum 1,0 MPa

Egenskaber og specifikationer kan ændres uden varsel.

Mærke: Logik

Model: L914WM17E

Vurderet kapacitet: 9 kg

EU energimærket: Ikke relevant

DK

Energiforbruget er 200 kWh pr. år baseret på 220 normale vaskecyklusser på bomuldsprogrammerne, på 60°C og 40°C, med fuld og delvis vask, samt forbruget på enerergibesparende funktioner. Faktisk energiforbrug afhænger af, hvordan apparatet bruges.

Energiforbruget på:

• Standard bomuldsprogrammet, 60°C med fuld vask: 0,95 kWh
• Standard bomuldsprogrammet, 60°C med halvfuld vask: 0,95 kWh
• Standard bomuldsprogrammet, 40°C med halvfuld vask: 0,75 kWh

Det vægtede effektforbrug i slukket tilstand: 0,5 W

Det vægtede effektforbrug i tændt tilstand: 1 W

Vandforbruget er 11880 liter om året, baseret på 220 normale vaskecyklusser på bomuldsprogrammerne, på 60°C og 40°C, på en fuld og halvfuld vask. Faktisk vandforbrug afhænger af, hvordan apparatet bruges.

Centrifugeringseffektiviteten er klassificeret til "B", på en skala hvor A (mest effektiv) til G (mindst effektiv).

Maksimalt centrifugeringshastighed (på standardprogrammet til bomuld på 60°C med fuld vask, eller standardprogrammet til bomuld på 40°C med halv-fuld vask): 1312

Resterende fugtindhold: 55%

"Standardprogrammet til bomuld på 60°C" og "standardprogrammet til bomuld på 40°C" er standard-vaskeprogrammerne, som oplysningerne på energimærket og i oplysningsskemaet gælder for, og angivelse af, at disse programmer er egnet til vask af normalt snavset bomuldstøj, og at de er de mest effektive programmer med hensyn til det kombinerede energi- og vandforbrug for vask af den pågældende type bomuldstøj.

Varigheden på standardprogrammet til bomuld på 60°C med fuld vask: 228 minutter Varigheden på standardprogrammet til bomuld på 60°C med halv-fuld vask: 219 minutter Varigheden på standardprogrammet til bomuld på 40°C med halv-fuld vask: 213 minutter

Varighed af tilstanden "efterladt tændt": 1 minut

Luftbåren akustisk støj (under vask): 54 dB(A) under 1 programvask Luftbåren akustisk støj (under centrifugering): 76 dB(A) under 1 programvask

GB

Symbolet på produktet eller dets emballage angiver, at dette produkt ikke må bortskaffes sammen med andet husholdningsaffald. Det er i stedet dit ansvar at bortskaffe dette affald ved at aflevere det til et designeret modtagersted for genbrug af elektrisk og elektronisk udstyr. Sortering og genbrug af dit affald når du bortskaffer det vil hjælpe med at præservere naturressourcer og sikre, at det genbruges på en måde, som beskytter menneskelig sundhed og miljøet. For mere information om, hvor du kan aflevere dit affald til genbrug, bør du kontakte de lokale myndigheder eller der, hvor du købte produktet.

DSG Retail Ltd. (co. no. 504877)

1 Portal Way, London, W3 6RS, UK
