BRUKSANVISNING HT 610 Biltema

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING! Indikerar risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Spänning / frekvens: .....230 V / 50 Hz
Max effekt: 710 W
Varvtal, obelastad: 1600 min ^-1
Svärdslängd: 61 cm
Klippkapacitet: ....Max. ∅ 24 mm
Broms:....Mekanisk
Bromstid: 0,199 s
Mätmetod för ljudvolym (L PA ): ..EN 3744
Uppmätt ljudvolym (L PA ): . . . . . .80,4 dB(A)
Osäkerhet K (L PA ): .....3 dB(A)
Garanterad ljudvolym (L PA ): . . . .81 dB(A)
Mätmetod för ljudeffekt (LWA):..EN 3744
Uppmätt ljudeffekt (L WA ): .....100,2 dB(A)
Osäkerhet K (L WA ): .....0,876 dB(A)
Garanterad ljudeffekt (L _WA ): ....101 dB(A)
Mätmetoder för vibrationer: . . .EN 60745-2
Vibrationer i främre handtag: .3,854 m/s²
Vibrationer i bakre handtag: . . .5,094 m/s²
Osäkerhet K: 1,5 m/s²
Isolationsklass:....Class II
Kapslingsklass:....IP 20
Dimension: 110 x 20 x 24 cm
Vikt: 3,6kg

3. ANVÄNDNINGSOMRÅDE

17-495 Häcksax HT 610 är tillverkat med laserskuret svärd och justerbart bakre handtag. Häcksaxen är avsedd för att klippa mjuk växtlighet såsom häckar och tunna grenar med en diameter som ej överstiger häcksaxens maximala kapacitet, enligt instruktionerna i denna manual.

Häcksaxen är ej tillverkad för kommersiellt bruk och får ej byggas om eller användas till annat arbete än vad den är konstruerad för.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd skyddsutrustning såsom skyddshandskar, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.

• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.

• Förhindra oavsiktligt start genom att bryta strömmen när maskinen inte används.

• Tag alltid bort verktyg och andra lösa delar från maskinen före start.
• Rengör maskinen efter användning och serva den regelbundet.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara virad på en rulle. Drag ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.
• Eventuella reparationer och kabelbyte ska utföras av behörig elektriker.
• Använd jordfelsbrytare vilken reducerar risken för elstöt.

5. ÖVERSIKTSBILD

1. Bakre handtag
2. Strömbrytare
3. Säkerhetsbrytare
4. Främre handtag
5. Ventilationsöppningar
6. Handskydd
7. Svärd
8. Kabelkrok
9. Elkabel med stickkontakt
10. Låsknapp för vridbart handtag
11. Upphängningshål

6. MONTERING

• Kontrollera vid uppackning att häcksaxen inte skadats under transporten.
• Läs igenom hela manualen.
• Skruva fast handskyddet (6) med hjälp av 2 medföljande skruvar.

7. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

7.1 Särskilda risker vid arbete med häcksax

Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

Risk för elstöt

• Använd inte häcksaxen i regn eller då häcken är våt.
  • Rengör inte häcksaxen med vatten.
• Vid skada på elkabel/förlängningskabel, avlägsna omdedelbart förlängningskabelns elkontakt från eluttaget.

Risk för skärskada

• Håll händer och fingrar borta från svärdet och dess tänder.
• Använd skyddshandskar vid arbete och service.
• Avlägsna inte klipprester som fastnat med händerna, använd istället en borste, träbit eller annat lämpligt verktyg.

Risk för hörselskador

- Ljudnivån överstiger 85 dB(A). Använd hörselskydd.

Risk för ögonskada

- Använd ögonskydd.

Risk för rörliga delar

- Avlägsna alltid elkontakten från elut- taget vid service och reparation samt då klipprester, som fastnat i svärdet, avlägsnas.

Risk för vibrationer

• Känner du av domningar i händer eller armar så avbryt arbetet.
• Undvik för långa arbetspass, försök upprätthålla en god blodcirkulation genom ta regelbundna pauser och utföra kraftfulla armrörelser.

7.2 Symboler och skyltar på maskinen

Följande varningssymboler visas på häcksaxen för att påminna dig om de säkerhetsåtgärder som du bör vidta.

Varning! Risk för allvarlig olycka. Var medveten om de risker och säkerhetsanvisningar som finns vid användning av maskinen.

Använd skyddsglasögon eller visir.

Ljudnivån överstiger 85 dB, använd hörselskydd.

Använd skyddshandskar

Läs och förstå säkerhets- och användarinstruktionerna i manualen innan användning av maskinen och förvara manualen på en säker plats, lätt åtkomlig för framtida behov.

Använd ej maskinen om det regnar och utsätt den inte för vatten.

Om elkabeln skadas, avlägsna omedelbart förlängningskabelns elkontakt från eluttaget.

Maskinen är dubbelisolerad och får enbart repareras av fackman.

7.3 Säkerhetsanordningar

Strömbrytaren/säkerhetsbrytaren

Häcksaxen är utrustad med tvåhandsgrepp. Både det främre (4) och bakre handtaget (1) är utrustade med en strömbrytare.

Start: Tryck först in säkerhetsbrytaren (3) och därefter på strömbrytaren (2).

Stopp: Släpp strömbrytaren (2).

Nödstopp: När du släpper något av handtagen stängs maskinen automatiskt av.

WARNING! Använd inte häcksaxen om strömbrytaren eller säkerhetsbrytaren inte fungerar.

Handskydd (6)

Handskyddet skyddar händerna från skador som kan orsakas av vassa grenar.

8. HANDHAVANDE

Häcksaxen ska anslutas till 230 V. Använd endast förlängningskabel som är godkänd för utomhusbruk.

8.1 Justering av bakre handtag

Det bakre handtaget kan vinklas i fem olika lägen genom att låsknappen trycks uppåt och därefter vrids handtaget till önskad position, släpp låsknappen och kontrollera att det bakre handtaget är fastlåst i sitt läge.

8.2 Förberedelser inför klippning

a. Kontrollera att alla skruvar är åtdragna och att häcksaxen ej är skadad.

b. Inspektera arbetsområdet och plocka bort främmande föremål. Säkerställ att det inte finns några föremål som kan skada häcksaxen i häcken, exempelvis ett staket, stältråd eller dylikt.

c. Klipp för hand av de grenar med en grensax, samt vedartade medelgrova grenar som kan skada häcksaxen.

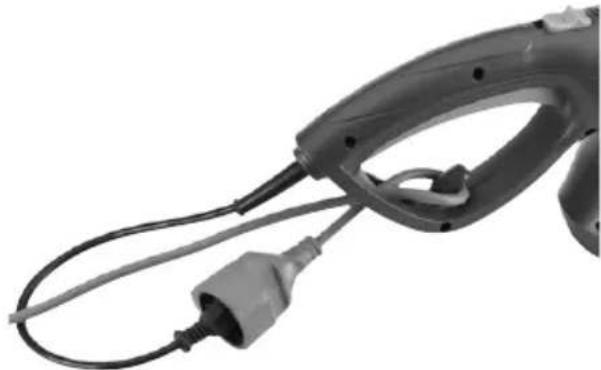

d. Gör en ögla med förlängningskabeln och tryck in den genom det hålet under det bakre handtaget (1). Placera öglan på kabelkroken (8) och se till att den är tillräckligt åtdragen för att inte lossna när du använder häcksaxen.

e. Sätt på dig skyddsutrustning såsom handskar, ögonskydd och hörselskydd.

f. Avlägsna svärdsskyddet och dra ut all kabel så att den ej är rullad eller virad på eventuell kabelvinda. Anslut elkontakten i förlängningskabeln.

g. Justera det bakre handtaget (1) till önskad vinkel.

8.3 Klippning

WARNING!

Om svärdsbladet fastnar, stäng av strömmen genom att avlägsna stickkontakten från eluttaget innan du försöker ta loss det med en borste, träbit eller lämpligt verktyg. Använd aldrig händerna.

a. Anslut förlängningskabeln till elnätet.
b. Ställ dig på den plats som är närmast eluttaget.
c. Kontrollera att ingen person eller husdjur befinner sig inom arbetsområdet.

d. Håll i det bakre handtaget med en hand och greppa dess strömbrytare. Håll i det främre handtaget med den andra handen och greppa dess strömbrytare så att motorn

startar.

e. Börja med att klippa häckens sidor, fortsätt med toppen. Låt svärdbladet luta cirka 15° mot häcken. Klipp alltid nerifrån och upp.
f. Bryt strömmen genom att dra ut stickkon- takten från eluttaget om du ska förflytta dig till ny arbetsplats.
g. Rengör maskinen efter användning.

OBS!

• Avverka inte snabbare än vad häcksaxen hinner klippa, då slits grenarna av och häcksaxen kan ta skada.
• Om kvistarna är långa bör de klippas i flera steg.
• Pressa inte häcksaxen till att klippa för grova kvistar. Dessa bör klippas för hand för att inte skada häcksaxen.

9. FÖRVARING

Vid längre tids förvaring:

a. Rengör häcksaxen.
b. Smörj in svärdet med ett tunt lager olja.
c. Sätt på svärdsskyddet.
d. Häng upp häcksaxen i upphängningshålet (11) och förvara den i ett dammfritt och torrt utrymme oåtkomligt för barn och obehöriga.

10. SERVICE OCH UNDERHÅLL

WARNING!

Avlägsna alltid stickkontakten från elutta- get före service eller underhåll.

10.1 Rengöring och kontroll efter användning

• Borsta av svärdet med en styv nylonborste.
• Kontrollera svärdet, om slipa/fila till eventuella jack som påverkar svärdbladets rörelse. Hack som ej påverkar svärdbladets rörelser behöver inte filas ned.
• Vid behov, smörj svärdsbladet.
• Torka av plasthöljet med en torr trasa. Vid behov så går det att fukta trasan med tvålvatten.
• Rengör och kontrollera att ventilationsöppningarna till motorn inte är igensatta.
• Kontrollera att alla skruvar och muttrar är åtdragna.

WARNING!

Använd aldrig frätande kemikalier, lösningsmedel eller andra för plast skadliga ämnen vid rengöring.

Använd aldrig rinnande vatten.

10.2 Felsökning

PROBLEM: MÖJLIG ORSAK: ÅTGÄRD:

Motorn startar inte. A. Elkontakten	är inte ansluten tillelnätet.B. Elkabeln eller förlängningskabeln ärskadade.C. Eluttagets säkring har löst ut.	A. Anslut elkontakten till elnätet.B. Kontrollera elkabeln och byt utförlängningskabeln, fungerar detinte då, kontakta elektriker.C. Kontrollera säkringen.
Motorn går inte på full effekt. A. Förlängningskabeln är virad eller ärunderdimensionerad.B. Ventilationsöppningarna är igensatta.C. Svärdet är inte smort.		A. Kontrollera att förlängningskabeln inte är virad samt att den ärkorrekt dimensionerad.B. Rengör ventilationsöppningarna.C. Smörj svärdet.
Klippresultatet är otillfredsstäl-lande.	A. Avverkning sker för fort.B. Svärdet är skadat eller utslitet.	A. Arbeta långsammare, avverkainte mer än vad häcksaxen hin-ner klippa.B. Kontrollera svärdet.

11. EL-AV FALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
