Märke	Meec Tools
Modell	073-008
Produkttyp	Pneumatisk slagnyckel
Fyrkantsfäste	1/2"
Kapacitet	16 mm
Tomgångsvarvtal	7000 rpm
Max vridmoment	340 Nm
Luftintag	1/2"
Rekommenderad innerdiameter, luftslang	3/8"
Genomsnittlig luftförbrukning	226 l/min
Arbetstryck	6,2 bar
Vikt	2,18 kg
Ljudtrycksnivå (LpA)	95 dB(A) med K=3 dB
Ljudeffektnivå (LwA)	106 dB(A) med K=3 dB
Vibrationsnivå	9,1 m/s² med K=1,5 m/s²
Rekommenderad skyddsutrustning	Ögonskydd, hörselskydd, dammskydd, handskar
Smörjmetod	Manuell eller linjemonterad smörjare; SAE 10 eller symaskinsolja
Förvaringsanvisningar	Förvaras torrt; smörj före förvaring
Garanti och support	Kontakta Julas serviceavdelning

Vanliga frågor - 073-008 Meec Tools

Vilken typ av luftkompressor behövs för Meec Tools 073-008 slagnyckel?

Du behöver en kompressor som kan leverera tillräckligt luftflöde vid ett reglerat tryck på 6,2 bar. Verktygets genomsnittliga luftförbrukning är 226 l/min. Se till att kompressorn har en minsta slanginnerdiameter på 3/8" för bästa prestanda.

Hur justerar jag vridmomentet på slagnyckeln?

Vridmomentet justeras med luftregulatorn som sitter bredvid luftintaget. Inställningarna sträcker sig från 1 (minsta vridmoment för små muttrar) till 4 (maximalt vridmoment). Se manualen för specifika vridmomentintervall.

Hur smörjer jag den pneumatiska slagnyckeln på rätt sätt?

Smörj efter varje 1-2 timmars användning. Koppla bort lufttillförseln, applicera 4-5 droppar tryckluftsolja (SAE 10 eller symaskinsolja) i luftintaget, anslut slangen igen och kör verktyget i några sekunder för att fördela oljan jämnt. Använd inte högviskös olja.

Vilka säkerhetsåtgärder ska jag följa när jag använder detta verktyg?

Använd alltid ögonskydd, hörselskydd (om bullret överstiger 85 dB(A)), dammskydd och handskar. Se till att ha stabilt fotfäste, använd båda händerna, håll arbetsområdet rent och koppla bort luftslangen före justeringar. Använd inte i explosiva miljöer.

Varför går verktyget långsamt eller med varierande hastighet?

Möjliga orsaker: otillräckligt luftflöde (lågt tryck), blockerad eller vikt luftslang, felaktig hastighetsregulator eller slitna rotorblad. Kontrollera slangen, kompressortrycket och byt rotorblad om nödvändigt.

Hur förvarar jag slagnyckeln när den inte används?

Koppla bort luftslangen, applicera 4-5 droppar pneumatisk olja i luftintaget, kör verktyget i 30 sekunder för att fördela oljan, förvara sedan på en torr plats för att förhindra korrosion.

Vad är max vridmoment för Meec Tools 073-008?

Maximalt vridmoment är 340 Nm. Använd en momentnyckel för att kontrollera slutdragningens vridmoment om det behövs.

Hur ändrar jag rotationsriktningen (framåt/bakåt)?

För lossning (bakåt), tryck på omkopplaren ovanför avtryckaren så att den sticker ut från höljets bakre del. För åtdragning (framåt), tryck omkopplaren framåt så att den sticker ut från framsidan. Tryck sedan på avtryckaren för att använda.

Vad ska jag göra om verktyget startar av sig självt när det ansluts till luft?

Koppla omedelbart bort luftslangen. Avtryckarspärren eller avtryckaren kan vara defekt, eller så finns det en luftläcka. Inspektera och reparera avtryckarmekanismen, lokalisera och täta eventuella läckor före fortsatt användning.

Är verktyget reparerbart och var hittar jag reservdelar?

Ja, verktyget är servicebart. För reservdelar och reparationer, kontakta Julas serviceavdelning. Följ felsökningsguiden i manualen för vanliga problem.

BRUKSANVISNING 073-008 Meec Tools

Bruksanvisning för tryckluftsdriven mutterdragare

Tryckluftsförsörjning 5

UNDERHALL 5

Smörjning 5

Förvaring 5

FELSÖKNING....6

NORSK 7

SIKKERHETSANVISNINGER....7

TEKNISKA DATA 7

BESKRIVNING 7

BRUK 8

Bruk 8

Løstrekking 8

Stramming/iskruing 8

Läs bruksanvisningen noggrant innan användning!

• Använd alltid lämpligt ögonskydd. Hälsoskadligt damm kan bildas vid arbete med verktyget. Använd alltid dammskyddsmask. Använd hörselskydd och handskar, om så behövs.
• Sträck dig inte – ha hela tiden säkert fotfäste och god balans. Säkra arbetsstycket med tving eller skruvstycke. Hantera alltid verktyget med båda händerna.
• Löst hängande här, smycken, löst sittande kläder och liknande kan fastna i verktyg med rörliga delar. Detta kan orsaka allvarlig personskada.
• Arbetsområdet ska hållas rent. Håll barn och kringstående personer på säkert avständ när verktyget används. Arbetsplatsen ska vara väl ventilerad.
• Koppla alltid bort luftslangen före montering/justering av verktyg och/eller tillbehör.
• Verktyget ska alltid vara avstängt när det ansluts till tryckluftsförsörjning.
• Koppla alltid loss luftslangen när verktyget inte används. Stäng av verktyget om tryckluftsförsörjningen bryts.
• Bär aldrig verktyget vid slangen.

WARNING!

• Använd inte verktyget i områden med explosionsrisk.
• Sträck dig inte – ha hela tiden säkert fotfäste och god balans. Använd alltid handskar för att undvika risk för krosskador orsakade av reaktionskrafter.
• Oväntade verktygsrörelser till följd av reaktionskrafter eller verktygsbrott kan orsaka personskada.
• Löst hängande hår, smycken, löst sittande kläder, slips, halsduk och liknande kan fastna i verktyg med rörliga delar, eller som driver andra rörliga delar. Detta kan orsaka allvarlig personskada.
• Använd godkända hörselskydd om ljudnivån vid arbetsplatsen överskrider 85dB(A).
• Oväntade verktygskast kan medföra risk för personskada.
• Fallolyckor är en vanlig orsak till personskada och dödsfall. Se upp för slangbukter i ditt rörelseområde och i arbetsområdet. Se också upp för den slangdel som sitter fastmonterad på verktyget.
• För högt lufttryck eller alltför långvarig obelastad körning förkortar verktygets livslängd och kan medföra risk för personskada eller egendomsskada.
• Kontinuerlig användning och olämpliga arbetsförhållanden kan orsaka handskada. Sluta använda verktyget om händerna domnar eller gör ont. Återuppta inte arbetet förrän händerna känns normala igen. Uppsök omedelbart läkare vid kvarstående besvär.
• Utför aldrig några ändringar på verktyget. Det kan göra verktyget farligt att använda.

TEKNISKA DATA

Fyrkantsfäste	1/2"
Kapacitet	16 mm
Varvtal obelastad	7000 v/min
Max vridmoment	340 Nm
Anslutning	1/2"
Rekommenderad innerdiameter luftslang	3/8"
Genomsnittlig luftförbrukning	226 l/min
Drifttryck	6,2 bar
Vikt	2,18 kg
Ljudtrycksnivå, LpA	95 dB(A), K=3 dB
Uppmätt ljudeffektsnivå, LwA	106 dB(A), K=3 dB
Vibrationsnivå	9,1 m/s ^2 , K=1,5 m/s ^2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

Varning! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att

skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

De angivna värdena är uppmätta faktiska ljudnivåer, som inte nödvändigtvis är säkra att arbeta i. Det finns visserligen ett samband mellan uppmätt ljudnivå och bullerexponering, men detta kan inte användas för att med säkerhet fastställa om ytterligare försiktighetsåtgärder krävs. Flera andra faktorer påverkar bullerexponeringen i varje enskilt fall, till exempel arbetslokalens akustik och eventuella andra bullerkällor, som ytterligare maskiner eller processer, i lokalen. De tillåtna bullergränsvärdena kan dessutom variera mellan olika länder. Genom att beakta informationen ovan kan användaren lättare bedöma situationen och de risker den medför.

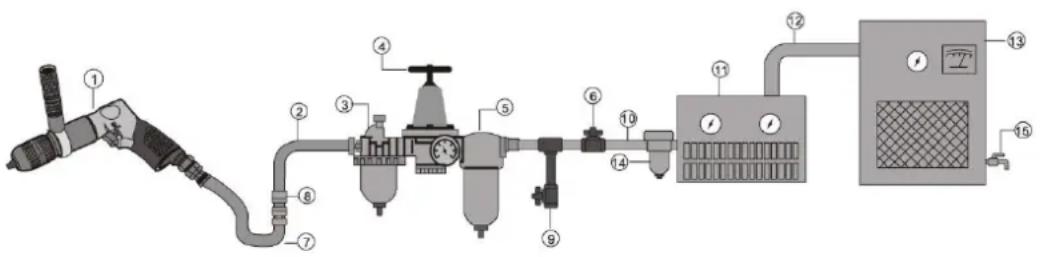

BESKRIVNING

1. Tryckluftsverktyg
2. Luftslang, innerdiameter 3/8"
3. Smörjdon
4. Tryckregulator

5. Filter

6. Avstängningsventil

7. Vibrationsdämpande slang
8. Snabbkoppling
9. Töm dagligen

10. Rör och anslutning, minst 1/2"

11. Lufttorkare

12. Rör och anslutning, minst 1"
13. Kompressor
14. Automatisk dränering
15. Töm dagligen

HANDHAVANDE

Användning

Vridmomentet ställs in med verktygets luftregulator, som sitter invid luftintaget. 1 anger lägsta vridmoment, lämpligt för klen mutter, och 4 anger högsta vridmoment.

Lossdragning

1. Fäst en hylsa av lämplig storlek på hållaren.
2. Sätt kompressorns tryckregulator till 6,2 bar. Ställ inte in högre tryck än 6,2 bar,
3. Anslut luftslangen till verktyget. Koppla omedelbart bort luftslangen vid eventuellt läckage. Använd inte verktyget förrän läckaget har avhjälpts.
4. Placera hylsan över den mutter som ska lossas.
5. Håll stadigt i verktyget. Tryck in väljaren ovanför avtryckaren så att den sticker ut på höljets baksida, så att verktyget ställs in för bakåtrotation (lossdragning). Starta verktyget genom att trycka in avtryckaren. VIKTIGT! Kontrollera att muttern tål det inställda vridmomentet.

OBS!

• Höj inte trycket på kompressorns tryckregulator om verktyget inte kan lossa muttern.
• Om verktygets vridmomentinställning är låg kan du höja inställningen och försöka igen. Fortsätt inte försöka lossa muttern om verktygets regulator redan är i läge 4. Lossa muttern på annat sätt.
• När muttern lossats stoppar du verktyget genom att släppa avtryckaren. Lyft hylsan från muttern. Avlägsna muttern från hylsan, om så behövs.

Åtdragning/iskruvning

Mutterdragarens största vridmoment är 340 Nm. Kontrollera att muttern tål det inställda vridmomentet.

1. Dra åt muttern så långt som möjligt med handkraft.
2. Placera hylsan över den mutter som ska lossas. Tryck väljaren ovanför avtryckaren framåt så att den sticker ut på höljets framsida, så att verktyget ställs in för rotation framåt (åtdragning). Starta verktyget genom att trycka in avtryckaren.

OBS!

• Höj inte trycket på kompressorns tryckregulator om verktyget inte kan dra åt muttern hela vägen.
• Om verktygets vridmomentinställning är låg kan du höja inställningen och försöka igen. Fortsätt inte försöka dra åt muttern om verktygets regulator redan är i läge 4. Dra åt muttern på annat sätt.
• När muttern dragits åt lyfter du hylsan från muttern. Dra inte åt för hårt.
• Kontrollera om möjligt rekommenderat åtdragningsmoment för muttern och kontrollera åtdragningsmomentet med momentnyckel efter åtdragning med mutterdragare.

Tryckluftsförsörjning

1. Kontrollera att den aktuella kompressorn ger tillräckligt luftflöde.
2. Verktyget ska alltid vara avstängt när det ansluts till tryckluftsförsörjning.
3. Normalt driftlufttryck för verktyget är 6,2 bar. För högt tryck och förorenad luft gör att verktyget slits orimligt fort och kan dessutom medföra risk för personskada eller egendomsskada.
4. Tappa dagligen av eventuellt vatten från kompressorns luftbehållare. Annars kan vatten från luftslangarna tränga in i verktyget och skada det.
5. Rengör luftinloppsfilterpatronen varje vecka. Schemat nedan visar rekommenderad anslutning.
6. Vid mycket långa slangar (vanligen längre än 8 meter) ska ledningstrycket ökas för att kompensera tryckfallet. Minsta slanginnerdiameter är 1/4". Kopplingar ska ha samma innerdiameter. Normalt rekommenderas luftslang med innerdiameter 3/8" för bästa verktygsfunktion.
7. Använd lämpliga slangar och kopplingar. Vi rekommenderar inte att snabbkopplingar ansluts direkt till verktyget, eftersom de kan orsaka funktionsfel till följd av vibration. Anslut i stället en slang till verktyget och montera en snabbkoppling mellan luftslangen från kompressorn och den vibrationsdämpande slang som sitter fastmonterad på verktyget.
8. Skydda slangen från värme, olja och skarpa kanter. Kontrollera varje slang med avseende på slitage före användning. Kontrollera att alla anslutningar är korrekt gjorda.

UNDERHÅLL

Smörjning

• Verktyget kan smörjas med ett ledningsmonterat smörjdon eller manuellt. Vid manuell smörjning kopplar du bort tryckluftsförsörjningen, applicerar några droppar tryckluftsolja i verktygets luftintag och kör verktyget några sekunder. Olja SAE 10 eller symaskinsolja kan användas. Använd inte sköljolja.
• Applicera 4–5 droppar tryckluftsolja i luftintaget innan du ansluter luftslangen. Sätt tillbaka luftslangen och tryck några gånger på avtryckaren för att fördela oljan jämnt. Använd inte olja med hög viskositet. Det kan försämra verktygets funktion.
• Smörj verktyget med 1–2 drifttimmars intervall.
• Innan du lägger undan verktyget efter användning kopplar du bort luftslangen och applicerar 4–5 droppar tryckluftsolja i luftintaget. Sätt tillbaka luftslangen och kör verktyget cirka 30 sekunder för att fördela oljan jämnt. Detta gör att verktyget håller längre.
• Rengör luftinloppsfilterpatronen varje vecka.

Förvaring

- Förvara inte verktyget fuktigt. Det kan medföra korrosionsskador på mekanismen. Smörj alltid verktyget före förvaring

FELSÖKNING

Problem	Möjlig orsak	Åtgärd
Verktyget går långsamt eller med varierande varvtal.	För litet luftflöde (för lågt lufttryck).Fel på varvtalsregulator/avtryckare.Slitna eller trasiga rotorblad.	Kontrollera att inte luftslangen är igensatt eller vikt.Kontrollera att kompressorn ger korrekt lufttryck.Byt ut rotorbladen.
Motorn är igensatt.	Damm i motorn.	Demontera och rengör verktyget enligt anvisning.
Verktyget startar av sig självt när tryckluftsförsörjningen ansluts.	Avtryckarspärr eller avtryckare defekt.Luftläckage vid inlopp eller på annat ställe.	Kontrollera och reparera avtryckarspärr och avtryckare.Lokalisera och täta läckaget enligt anvisning.
Lågt vridmoment.	Lagerskada.Motsvarande O-ringar är slitna eller ur läge.	Byt ut lagren.Byt ut skadade O-ringar, justera O-ringar som är ur läge.
Onormala vibrationer, höljet känns varmt.	Otilräcklig smörjning.	Smörj verktyget enligt anvisningarna tills det arbetar med korrekt varvtal och vridmoment.
