000-705 - Handverktyg Meec Tools - Gratis bruksanvisning och manual

Typ av produkt	Slagskruvdragare
Varumärke	Meec Tools
Modell	000-705
Märkspänning	18 VDC
Tomgångsvarvtal	0-2200 varv/min
Slagfrekvens	0-3300 slag/min
Max vridmoment	250 Nm
Drivning	1/2"
Ljudtrycksnivå	72.26 dB(A) (K=3 dB)
Ljudeffektnivå	83.26 dB(A) (K=3 dB)
Vibrationsnivå	3.661 m/s² (K=1.5 m/s²)
Vikt	1.2 kg
Strömkälla	Sladdlös (Batteri)
Batteriladdare	Använd endast medföljande laddare
Avsedd användning	Åtdragning och lossning av skruvförband (privat bruk)
Säkerhetsfunktioner	Variabel hastighetsavtryckare, LED-arbetsljus, riktningsväljare
Underhåll	Rengör med fuktig trasa, borsta ventiler, förvara torrt
Garanti	Se tillverkarens garantiinformation

Vanliga frågor - 000-705 Meec Tools

Hur laddar jag batteriet för första gången?

Före första användning, ladda batteriet fullt med endast medföljande laddare. Anslut batteriet till laddaren, sätt sedan i laddaren i vägguttaget. Laddning sker automatiskt. Dra ur laddaren före avlägsnande av batteriet.

Kan jag använda slagskruvdragaren för professionella ändamål?

Nej, slagskruvdragaren är endast avsedd för privat bruk. Professionell användning rekommenderas inte eftersom det kan leda till slitage och säkerhetsrisker.

Vad är maximalt vridmoment?

Det maximala vridmomentet är 250 Nm. Det faktiska åtdragningsmomentet beror dock på faktorer som mutterstorlek och material. Kontrollera alltid med en momentnyckel efter åtdragning.

Hur byter jag hylsan på slagskruvdragaren?

Placera verktyget på en stabil yta. Rikta in hylsan mot 1/2" drivningen och tryck den tills den låses. Se till att den sitter ordentligt fast före användning.

Vilken säkerhetsutrustning ska jag bära vid användning av detta verktyg?

Använd alltid skyddsglasögon, hörselskydd och skyddshandskar. Använd andningsskydd vid behov. Undvik lösa kläder och smycken för att förhindra fastklämning.

Kan jag använda en förlängningssladd med batteriladdaren?

Det rekommenderas att inte använda förlängningssladd om det inte är absolut nödvändigt. Om den används, se till att den är lämplig för ändamålet för att undvika brand eller elchock.

Hur ska jag rengöra och underhålla slagskruvdragaren?

Efter användning, torka av verktyget med en fuktig trasa och mild tvål. Borsta rena svåråtkomliga områden. Använd inte lösningsmedel eller slipande rengöringsmedel. Håll ventilerna fria och ta bort batteriet före rengöring.

Vad ska jag göra om batterivätska läcker?

Undvik kontakt med hud eller ögon. Vid kontakt, skölj omedelbart med mycket vatten och sök läkarvård. Kassera skadade batterier enligt lokala föreskrifter.

Är slagskruvdragaren lämplig att använda i våta förhållanden?

Nej, utsätt inte verktyget för regn eller fukt. Använd endast i torra miljöer för att minska risken för elchock.

Hur förvarar jag verktyget när det inte används?

Rengör verktyget och låt det torka. Förvara i originalförpackningen på en torr, välventilerad plats utom räckhåll för barn. Ta bort batteriet om det förvaras under lång tid.

BRUKSANVISNING 000-705 Meec Tools

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Allmänna säkerhetsanvisningar för elverktyg

• Varning! Läs alla anvisningar och säkerhetsanvisningar noga före användning. Om inte alla anvisningar och säkerhetsanvisningar följs, finns risk för elolycksfall, brand och/eller allvarlig personskada.
• Spara alla säkerhets- och användarhänvisningar för framtida behov.
• Termen elverktyg i varningarna nedan avser nätanslutna (sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.

Arbetsområde

• Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för skador.
• Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
• Håll barn och kringstående personer på behörigt avständ när elverktyg används. Om du blir distraherad kan du tappa kontrollen över verktyget.

Elsäkerhet

• Elverktygets stickpropp måste passa till nätuttaget. Ändra aldrig stickproppen på något sätt. Använd aldrig adapter tillsammans med jordade elverktyg. Icke modifierade stickproppar och passande nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp jordas.
• Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för elolycksfall.
• Använd aldrig sladden för att bära eller dra verktyget och dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.
• Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för utomhusbruk. Om du använder en förlängningskabel som är lämplig för utomhusbruk minskar du risken för elolycksfall.

- Om det inte går att undvika att använda elverktyg i fuktig miljö, ska du använda jordfelsbrytarskyddad nätanslutning. Jordfelsbrytare minskar risken för elolycksfall.

Personlig säkerhet

- Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg. Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.

- Använd personlig skyddsutrustning. Använd skyddsglasögon. Säkerhetsutrustning som dammfiltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter elverktygets typ och användning, minskar risken för personskada.

- Undvik oavsiktlig start. Kontrollera att elverktyget är avstängt innan du sätter i sladden och/eller batteriet eller lyfter/bär verktyget. Olycksrisken är stor om du bär elverktyget med fingret på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.

- Avlägsna ställnycklar och liknande innan du startar verktyget. Nyckel eller liknande som sitter kvar på en roterande del på elverktyg kan orsaka personskada.

- Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre kontroll över elverktyget i oväntade situationer.

- Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt här kan fastna i rörliga delar.

- Om det finns utrustning för dammutsugning och -uppsamling ska denna anslutas och användas korrekt. Sådana anordningar kan minska risken för problem som orsakas av damm.

Användning och skötsel

- Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet. Verktyget fungerar bättre och säkrare med den belastning det är avsett för.

- Använd inte verktyget om det inte går att slå av och på det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.

- Dra ut sladden och/eller ta ut batteriet innan justeringar görs, tillbehör byts ut eller elverktyg ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken för att verktyget startas oavsiktligt.

• Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt aldrig barn eller personer som inte känner till elverktyget eller har tagit del av dessa anvisningar använda det. Elverktyg är farliga om de används av oerfarna personer.
• Underhåll elverktygen. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Om elverktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av bristfälligt underhållna elverktyg.
• Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att kontrollera.
• Använd elverktyg, tillbehör, bits etc. i enlighet med dessa anvisningar, med beaktande av rådande arbetsförhållanden och den uppgift som ska utföras. Det kan vara farligt att använda elverktyg för andra ändamål än de är avsedda för.

Kompletterande anvisningar för sladdlösa elverktyg

• Använd endast batteriladdare som rekommenderas av tillverkaren. Användning av batteriladdare avsedd för en annan batterityp än den som ska laddas kan medföra risk för brand.
• Använd elverktyg endast med angivna batterier. Användning av andra batterier kan leda till personskada eller brandrisk.
• När batteriet inte används ska det hållas åtskilt från andra metallföremål som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan kortsluta polerna. Om batteripolerna kortsluts kan frätskador eller brand uppstå.

Service

Elverktyget får endast servas av kvalificerad servicepersonal som använder identiska reservdelar Detta säkerställer att elverktyget förblir säkert.

Särskilda säkerhetsanvisningar för skruvdragare

Håll elverktyget i de isolerade grepytorna vid arbeten där verktyget eller skruvförbandets delar kan komma i kontakt med dolda elledningar eller den egna sladden. Vid kontakt med spänningsförande ledare blir verktygets metalldelar spänningsförande – risk för elolycksfall.

Säkerhetsanvisningar för batteri och batteriladdare

• Läs alla anvisningar och varningar på laddare och batteri och i denna bruksanvisnings avsnitt om batteridrift noga före användning av laddaren.
• Kontrollera regelbundet att laddaren, speciellt dess hölje och sladd, inte är skadade. Om skador upptäcks måste laddaren lämnas till återförsäljaren eller kvalificerad verkstad för reparation innan den används igen.
• Om laddaren utsatts för slag eller stötar eller på annat sätt skadats, får den inte användas förrän den kontrollerats och reparerats av elektriker.
• Sätt aldrig i ett spräckt eller skadat batteri i batteriladdaren – risk för elolycksfall.
• Demontera inte laddaren. Lämna den till behörig elektriker eller verkstad om den behöver repareras. Felaktiga ingrepp och felaktig återmontering kan medföra risk för elolycksfall och/eller brand.
• Använd inte laddaren i explosions- eller brandfarlig miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm.
• Laddaren är avsedd för privat hushållsanvändning och ska strömförsörjas från hushållsnätuttag. Försök aldrig använda laddaren vid några andra spänningar.
• Ladda batteriet endast i väl ventilerade utrymmen. Vid laddning kan batteriet avge gas.
• Laddaren är avsedd endast för inomhusbruk och får inte användas utomhus.
• Utsätt inte laddaren för vatten eller annan vätska – risk för elolycksfall och/eller egendomsskada.
• Laddaren får aldrig användas på annat sätt än avsett och får aldrig användas för laddning av batterier av andra typer än de som medföljer laddaren – risk för brand och livshotande elolycksfall.
• Försök aldrig ladda batteriet med någon annan laddare än den som medföljer verktyget. Den laddare och det eller de batterier som medföljer verktyget ska alltid följas åt.
• Laddaren får användas endast för uppladdning av batterier, inte för direkt strömförsörjning av elapparater och -verktyg.
• Försök aldrig ladda ej uppladdningsbara batterier. Att försöka ladda ej uppladdningsbara batterier kan vara farligt.
• Placera inga föremål på laddaren och täck inte över laddaren – risk för överhettning. Placera inte laddaren nära värmekällor.

• Dra inte sladden så att den inte blir trampad, skadad eller utgör en snubblingsrisk – risk för person- och egendomsskada.

• Dra ut laddarens sladd ur nättuttaget efter varje användning. Att låta laddaren vara ständigt ansluten till elnätet kan innebära fara.

• Dra ut sladden innan du rengör laddaren – risk för elolycksfall.
• Använd aldrig sladden för att bära eller dra elverktyget och dra inte i sladden för att dra ut stickproppen.
• Använd inte förlängningssladd om inte det inte är absolut nödvändigt. Olämplig förlängningssladd kan medföra risk för brand och/eller elolycksfall.

Säkerhetsanvisningar för batterier

• Försök inte demontera, öppna eller ta isär batteriet.
• Utsätt inte batteriet för värme och bränn aldrig batteriet, inte ens om det är skadat eller inte längre går att ladda. Batterier kan explodera om de bränns. Förvara inte batteriet i direkt solljus.
• Kortslut inte batteriet. När batteriet inte används ska det hållas åtskilt från andra metallföremål som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan kortsluta polerna.
• Ta inte ut batterier eller battericeller ur originalförpackningen förrän omedelbart innan de ska användas.
• Utsätt inte batteriet för slag eller stötar.
• Var försiktig om vätska läcker ur batteriet – låt inte vätskan komma i kontakt med huden eller ögonen. Om vätska från batteriet kommer i kontakt med hud eller ögon, skölj genast med rikligt med vatten och sök läkarhjälp.
• Försök aldrig ladda verktygets batteri med någon annan laddare än den som medföljer verktyget.
• Kontrollera polaritetsmärkningen plus (+) och minus (−) och anslut aldrig batteriet till laddaren eller verktyget med fel polaritet.
• Endast medföljande batterier får användas i verktyget. Batterier från annan tillverkare eller med annan kapacitet, storlek eller konstruktion får inte användas.
• Batterier och battericeller ska förvaras oåtkomligt för barn.
• Sök omedelbart läkarhjälp om du råkar svälja ett batteri eller en battericell.
• Vid ersättningsanskaffning av batterier, kontrollera noga att du får exakt rätt typ.
• Batterier och battericeller ska förvaras rent och torrt.
• Förorenade batteripoler ska torkas rena med en ren, torr trasa.
• Ladda batteriet före användning, enligt batteritillverkarens anvisningar eller

anvisningarna i verktygets bruksanvisning.

• Batterier som ska ligga oanvända under någon längre tid ska tas ut ur laddaren – de får inte förvaras stående på laddning.
• Efter långtidsförvaring kan batterier behöva genomlöpa flera upp- och urladdningscykler innan de när sin fulla kapacitet.
• Batterier har sina bästa prestanda när de används i normal rumstemperatur (20 ± 5 °C).
• Spara batteriernas bruksanvisning och övrig batteridokumentation för framtida behov.
• Batterier och battericeller får endast användas för sitt avsedda ändamål.
• Om verktyget ska ligga oanvänt under någon längre tid bör batteriet tas ut ur verktyget.
• Avfallshantera uttjänta batterier enligt gällande regler.

Kvarstående risker

Även om tillämpliga säkerhetsregler följs och säkerhetsanordningar används kan inte alla risker elimineras. Följande risker kan, till följd av verktygets konstruktion och funktionsprincip, kvarstå:

• Lungskador om dammfiltermask inte används.
• Hörselskador om hörselskydd inte används.

- Vibrationsskador om verktyget används långvarigt eller inte används eller underhålls korrekt.

VARNING! Verktyget genererar vid användning ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter påverka aktiva eller passiva medicinska implantat. Om du har ett medicinskt implantat bör du rådfråga din läkare och/eller tillverkaren av det medicinska implantatet innan du använder verktyget, för att minska risken för allvarlig personskada och/eller dödsfall.

VIKTIGT!

• Använd skyddshandskar. Skyddshandskar minskar vibrationsbelastningen på händer och fingrar.
• Håll alla verktygstillbehör hela och skarpa. Trubbiga eller skadade verktygstillbehör orsakar kraftiga vibrationer.
• Underhåll verktyget. Håll verktyget i gott skick genom regelbundet underhåll och regelbunden rengöring. Ett välskött verktyg vibrerar mindre.

- Håll händerna varma och lägg in tillräckliga pauser i arbetet. Regelbundna arbetspauser minskar vibrationsbelastningen och ger bättre genomblödning i händer och fingrar.

- Håll verktyget stadigt, undvik att hålla krampaktigt. Tvinga inte verktyget.

Symbol

Läs bruksanvisningen innan användning.

TEKNISKA DATA

Märkspänning 18 VDC
Varvtal 0–2 200 v/min
Slag 0–3 300 slag/min
Vridmoment 250 Nm
Drivtapp	1/2"
Ljudtrycksnivå, LpA 72,26 dB(A), K=3 dB
Ljudeffektnivå, LwA 83,26 dB(A), K=3 dB
Vibration 3,661 m/s2, K=1,5 m/s2
Vikt 1,2 kg

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

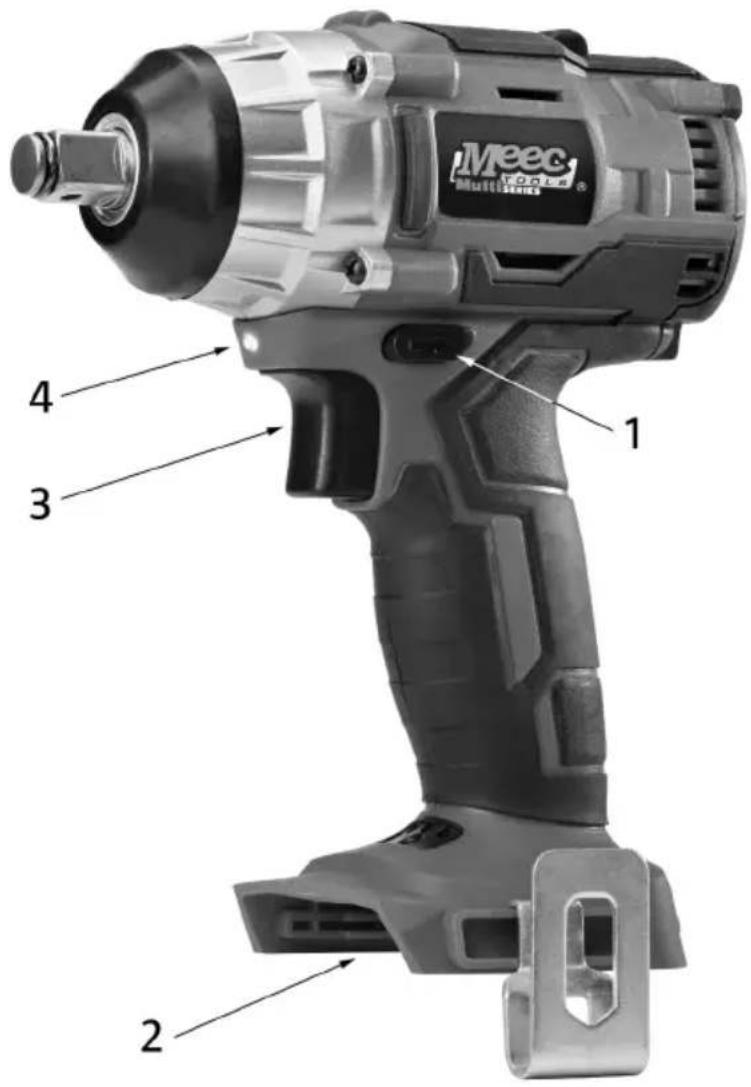

BESKRIVNING

1. Riktningsväljare

2. Strömbrytare

3. Batterifack

4. LED

HANDHAVANDE

Avsedd användning

Mutterdragaren är avsedd för åtdragning och losstagning av skruvförband. Mutterdragaren är endast avsedd för privat bruk och för den angivna avsedda användningen. All annan användning är förbjuden.

Ej avsedd användning

Mutterdragaren är inte avsedd för yrkesmässigt bruk. Mutterdragaren får inte användas tillsammans med andra tillbehör än de tillverkaren angivit. Mutterdragaren inte modifieras eller användas på

annat sätt än angiven avsedd användning.

Montering och byte av verktygstillbehör

WARNING! Används endast medföljande eller av tillverkaren angivna verktygstillbehör.

Verktygstillbehör kan vara mycket vassa och kan vid användning bli mycket varma – risk för personskada. Använd skyddshandskar vid hantering av verktygstillbehör och -bits.

1. Placera verktyget på ett stabilt underlag, t.ex. en arbetsbänk.
2. Passa in verktygstillbehöret på drivtappen och tryck det på plats tills det låser fast.
3. Kontrollera att verktygstillbehöret sitter fast på drivtappen.

Starta/stäng av

1. Tryck in strömbrytaren för att starta verktyget.
2. Släpp strömbrytaren för att stoppa verktyget.
3. Verktyget har steglöst variabelt varvtal. Tryck in strömbrytaren längre för att öka varvtalet, släpp ut den något för att minska varvtalet.

Användning

1. Håll verktyget stadigt och sätt rätt hylsa på drivtappen. Passa in hylsan på muttern och håll verktyget stadigt tryckt mot muttern, så att det inte kan slinta. Tryck in strömbrytaren för att börja skruva.
2. Så länge muttern inte gör motstånd mot åtdragningen arbetar mutterdragaren som en vanlig skruvdragare. När muttern börjar bli åtdragen och göra motstånd börjar slagfunktionen automatiskt arbeta.
3. Åtdragningsmomentet varierar med en mängd olika faktorer. Kontrollera därför momentet med momentnyckel efter avslutad åtdragning.
4. Vilket slutmoment som uppnås efter åtdragning under ett visst antal sekunder varierar med bland annat mutterns typ, dimension och materialkombination. Det kräver därför viss övning och erfarenhet att bedöma rätt åtdragningstid för ett visst slutmoment.

Laddning av batteri

Batteriet måste laddas innan det används första gången. Vid denna förstagångsladdning ska batteriet laddas helt fullt. I annat fall kommer batteriet inte att uppnå sin fulla kapacitet.

VIKTIGT! Använd endast den medföljande laddaren för att ladda batteriet.

1. Anslut batteriet till laddaren och anslut sedan laddaren till elnätet. Laddningen sker automatiskt.
2. Koppla bort laddaren från elnätet innan du tar ut batteriet ur laddaren.

UNDERHÅLL

Rengöring och korrekt skötsel av verktyget är viktigt för såväl säkerhet som för verktygets livslängd.

OBS! Stäng av verktyget och koppla bort det från strömförsörjningen (ta ut batteriet/dra ut sladden) före rengöring och underhåll – risk för elolycksfall och oavsiktlig start.

• Torka av verktyget med en trasa fuktad med vatten och några droppar såpa eller tvål. Borsta rent svåråtkomliga ställen med pensel. OBS! Använd inte rengöringsmedel som innehåller lösningsmedel eller frätande eller slipande tillsatser – risk att skada verktygets yta.
• Rensa efter varje användning verktygets ventilationsöppningar och tillbehörsfästet med pensel och trasa.
• Fastsittande föroreningar på svåråtkomliga ställen kan avlägsnas med tryckluft.
• Kontrollera efter varje användning att använda tillbehör är fria från skador.
• Demontera tillbehöret från verktygets drivtapp efter varje användning och rengör drivtappen.

VIKTIGT! Verktyget har inga invändiga delar användaren kan underhålla eller reparera. Försöka aldrig själv reparera verktyget. Anlita behörig serviceverkstad.

Transport och förvaring

• Rengör verktyget enligt anvisningarna och låt det torka helt.
• Om verktyget ska ligga oanvänt under någon längre tid, ska det förvaras i sin originalförpackning.
• Förvara verktyget torrt och väl ventilerat, utom räckhåll för barn.
• Stäng alltid av verktyget före transport.
• Bär alltid verktyget i för ändamålet avsett handtag.
• Säkerställ att verktyget inte löper risk att välta eller utsättas för vibrationer och stötar under transport, särskilt om verktyget ska transporteras med bil eller annat fordon.

SIKKERHETSANVISNINGER

Tiltenkt bruksområde

Opplading av batteri
