BRUKSANVISNING 380-075 Meec Tools

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

- Läs alla varningar, säkerhetsanvisningar och andra anvisningar noga före användning. Använd inte verktyget för något annat ändamål än det avsedda. Om inte alla anvisningar och säkerhetsanvisningar följs, finns risk för personskada och/eller egendomsskada. Spara dessa anvisningar för framtida behov.

- Vedklyven är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fått anvisningar gällande användande av vedklyven av någon med ansvar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med vedklyven. Låt inte barn använda, rengöra eller underhålla vedklyven utan övervakning.

- Läs alla anvisningar och alla varningsmärken på vedklyven före användning, för att förstå dess användningsområde, dess begränsningar och möjliga risker.

- Använd aldrig vedklyven när du är trött eller påverkad av droger, alkohol eller läkemedel. Var hela tiden försiktig. Tillämpa sunt förnuft.

- Placera vedklyven på en plan, stabil, horisontell bänk eller liknande, med gott om plats för användaren att hantera stockarna. Skruva fast vedklyven i underlaget om den glider. Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för skador. Använd inte vedklyven i fuktiga eller våta utrymmen. Utsätt inte vedklyven för regn. Underlaget får inte vara halt. Välj en plan, torr yta utan högt gräs eller andra hinder. Håll arbetsområdet fritt från verktyg, träbitar och liknande. Städa regelbundet bort spån och träbitar från arbetsområdet. Använd inte vedklyven i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm.

- Kontrollera vedklyven före varje användning. Skyddsanordningar ska sitta på plats och fungera korrekt. Kontrollera alltid att ställnycklar och liknande avlägsnats från vedklyven innan den startas. Ersätt skadade, saknade eller trasiga delar före användning.

- Använd inte löst sittande kläder, smycken, klocka eller liknande, som kan fastna i rörliga delar. De kan fastna i rörliga delar. Skyddshandskar som inte är elektriskt ledande samt halkfria skor rekommenderas. Använd hårskydd om du har långt hår.

- Vedklyven kan slunga iväg föremål som kan orsaka permanent ögonskada. Använd skyddsglasögon. Vanliga glasögon har endast stöttåliga linser. De är inte skyddsglasögon. Använd inte vedklyven placerad på golvet eller marken. Det ger en besvärlig arbetsställning där användarens ansikte kommer nära vedklyven – risk att träffas av flisor och liknande.

- Olämplig förlängningssladd kan medföra risk för brand och/eller elolycksfall. Använd inte förlängningssladdar längre än 10 m. Förlängningssladdar ska ha minsta ledartvärsnittsarea 1,5 mm2 för att klara motorns strömförsörjning. Använd inte otillräckligt isolerade anslutningar. Anslutningar måste vara lämpliga för utomhusbruk.

- Kontrollera att nätspänningen motsvarar märkspänningen på typskylten och att kretsen är korrekt avsäkrad. Kontrollera att ledningen är jordad och försedd med jordfelsbrytare. Vedklyven får endast anslutas till korrekt jordat nätuttag. Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Öppna aldrig tryckknappsboxen på motorn. Boxen får endast öppnas av behörig elektriker. Elanslutning och andra elarbeten får endast utföras av behörig elektriker. Rör inte vid metalldelar på stickproppen när du sätter i eller drar ut den.

- Endast en person i taget får arbeta med vedklyven. Håll kringstående personer på behörigt avständ när vedklyven används. Låt aldrig någon annan hjälpa dig att lossa fastkörda stockar.

- Kontrollera att stockarna är fria från spik och främmande föremål. Stockarnas ändar måste vara kapade vinkelrätt. Grenar ska vara kapade intill stocken. Försök aldrig kapa stockar tvärs fiberriktningen. Försök aldrig klyva två eller flera stockar samtidigt. Försök aldrig klyva en stock som inte är korrekt placerad på arbetsbordet.

- Ha hela tiden säkert fotfäste och god balans. Stå aldrig på vedklyven. Du kan skada dig allvarligt om vedklyven välter eller om du kommer i kontakt med vassa delar. Förvara ingenting ovanför eller nära vedklyven, där någon kan frestas att ställa sig på vedklyven för att nå upp.

- Var uppmärksam på vedklyvens rörelser. Försök inte lägga på eller ta bort stockar förrän innan påskjutskolven har stannat i sitt utgångsläge. Håll händerna borta från rörliga delar.

- Håll händerna på säkert avständ från sprickor som öppnar sig i träet. Sådana sprickor kan slutas plötsligt och krossa eller klippa av händerna. Försök inte lossa en fastkörd stock med händerna.

- Vedklyven fungerar bättre och säkrare med den belastning den är avsedd för.

Försök inte klyva större stockar än tillåtet enligt tekniska data. Det kan medföra risk för allvarlig personskada och/eller egendomsskada. Använd inte vedklyven för något annat ändamål än det avsedda.

• Lämna inte vedklyven förrän den har stannat helt.
• Stäng av motorn när vedklyven inte används samt före justering, byte av delar, rengöring eller underhållsarbete. Läs dessa anvisningar före service.

- Begagnad olja ska avfallshanteras i enlighet med gällande regler.

- Håll vedklyven ren och i gott skick för bättre och säkrare arbete.

- Håll verkstaden låst. Slå från huvudströmbrytare. Förvara vedklyven oåtkomligt för barn och obehöriga. Låt aldrig barn eller personer som inte känner till vedklyven eller har tagit del av dessa anvisningar använda den. Vedklyven är farlig om den används av oerfarna personer.

SYMBOLER

	Läs bruksanvisningen noggrant innan användning!
	Använd skyddshandskar
	Använd hörselskydd och skyddsglasögon
	Använd skyddsskor
	VIKTIGT! Risk för klämskada.
	WARNING! Rörliga delar. Placera aldrig kroppsdelar mellan ved och kolv när apparaten rör sig.
	Försök aldrig ta loss ved som fastnat eller rensa kilen med bara händer.
	Undvik att använda vedklyven när andra personer, särskilt barn, finns i närheten.Avlägsna elkontakten från elanslutningen när arbetet avslutats och före reparations- och underhållsarbeten påbörjas.
	Skydda miljön. Lämna alltid använd olja till återvinning. Olja får inte hållas i avlopp, jord eller vatten.
	Rör inte vid rörliga delar.
	Inspektera vedklyven. Kontrollera vedklyven före användning. Setill att alla delar är hela och fungerande och att arbetsbordet är tömt på verktyg eller liknande. Byt ut skadade eller saknade delar före användning.

TEKNISKA DATA

Märkspänning 230 VAC, 50 Hz
Effekt 2100 W
Hastighet 2800 v/min
Kapslingsklass	IP54
Klyvkraft 9 ton
Stocklängd 520 mm
Stockdiameter 70–300 mm*
Hydrauloljevolym 3,5 l
Hydraultryck 21 MPa
Höjd 570 mm
Bredd 395 mm
Längd 1460 mm
Vikt 80 kg
Ljudnivå ≤ 70 dB(A)
Vibration, manöverhandtag ≤ 2,5 m/s2

Använd alltid hörselskydd!

Produkten uppfyller kraven enligt kvalitetsklass HA ISO 2807.

* Angiven diameter är endast vägledande. En klenare stock kan vara svårare att klyva, om den har kvistar eller särskilt sega fibrer. Å andra sidan kan stockar med större diameter vara lättare att klyva om de har jämna fibrer

BESKRIVNING

OBS!

• Vedklyven är endast avsedd för hemmabruk.
• Stockar ska klyvas längs fiberriktningen. Försök aldrig kapa stockar tvärs fiberriktningen.
• Använd inte vedklyven vid temperatur under 5 °C.
• Vedklyven kan förvaras och transporteras vid omgivningstemperaturer mellan -40 och 30^ .

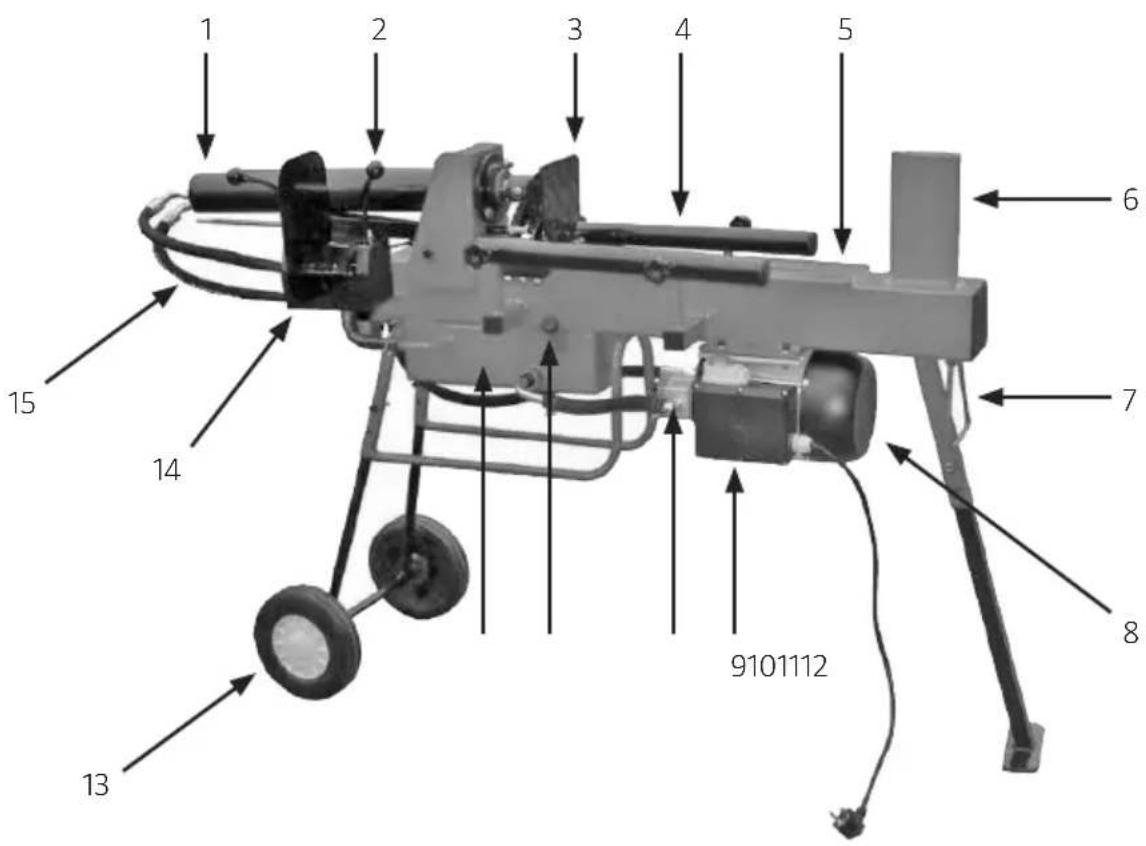

1. Cylinder 9. Strömbrytare
2. Manöverspak 10. Pump
3. Påskjutskolv 11. Avluftningsskruv/oljeniväindikator
4. Stockstöd 12. Hydrauloljetank
5. Arbetsbord 13. Hjul
6. Klyvkil 14. Manöverpanel
7. Lyftpunkt 15. Slang
8. Motor

MONTERING

Montering av ben

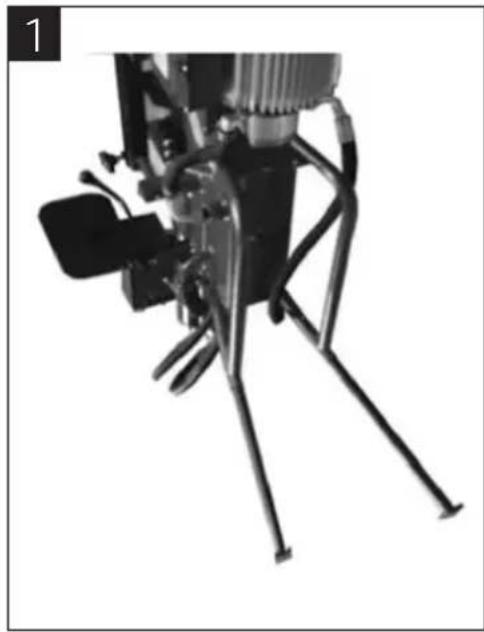

1. För in de bakre benen i de runda rören och lås på plats med två skruvar på varje ben (Bild 1).
2. Montera hjulaxeln med fyra skruvar (Bild 2).
3. Sätt i en sprint i axeln (Bild 3), för på hjulet och sätt i en sprint på hjulets andra sida (Bild 4).
4. Lyft upp klyvkilsänden och montera de främre benen med skruvar och muttrar (Bild 5).

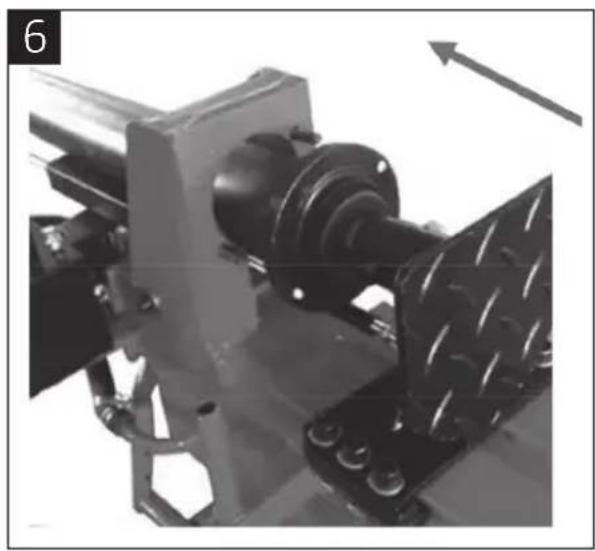

1. Tryck cylindern bort från klyvkilen (Bild 6).
2. Lyft cylindern något och rör den i sidled för att passa in skruvarna i hålen i cylindern (Bild 7).
3. Lås på plats med två muttrar (Bild 8).

Montering av manöverdon

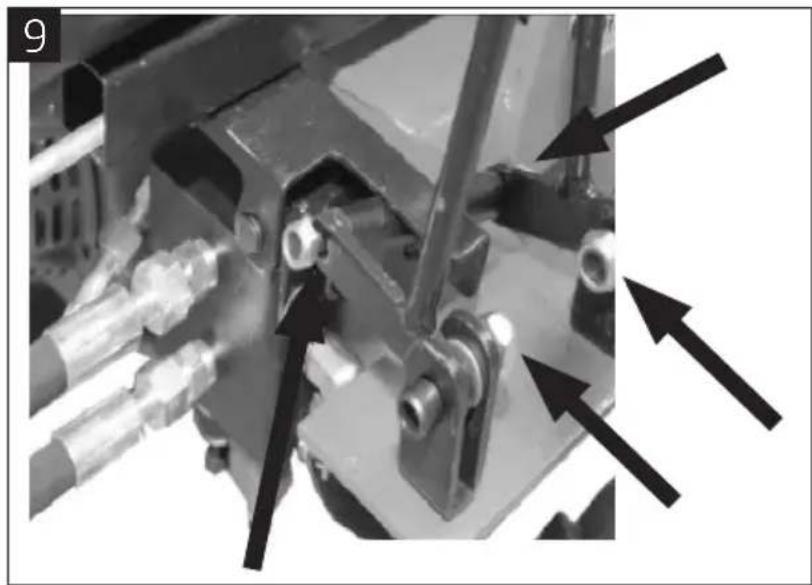

1. Avlägsna muttrarna och montera fast manöverspakarna enligt (Bild 9). Dra åt alla skruvförband.
2. Skruva loss och avlägsna knopparna från spakarna. Placera manöverhöljet på plats. Skruva fast höljet underifrån med tre sexkantskruvar. Skruva på knopparna igen (Bild 10).

• Kontrollera före varje användning att vedklyven är i gott skick. Kontrollera alla hydraulslangar och anslutningar med avseende på läckage.
• Använd inte vedklyven om inte alla säkerhetsanordningar och skydd är korrekt monterade och fungerar.
• Planera arbetet. God planering gör arbetet lättare och säkrare. Placera stockarna så att de är lätta att nå. Planera arbetet så att du enkelt kan placera de kluvna stockarna direkt på rätt plats (till exempel på ett lastflak). Förbered stockarna för klyvning. Vedklyven klarar stockar med längd upp till 52 cm och diameter 30 cm.

Lossa avluftningsskruven

OBS!

• Om inte avluftningsskruven lossas blir komprimerad luft kvar i hydraulsystemet. Detta förstör packningarna och skadar vedklyven permanent.

• Kontrollera att avluftningsskruven är ordentligt åtdragen innan du flyttar vedklyven, för att undvika oljeläckage.

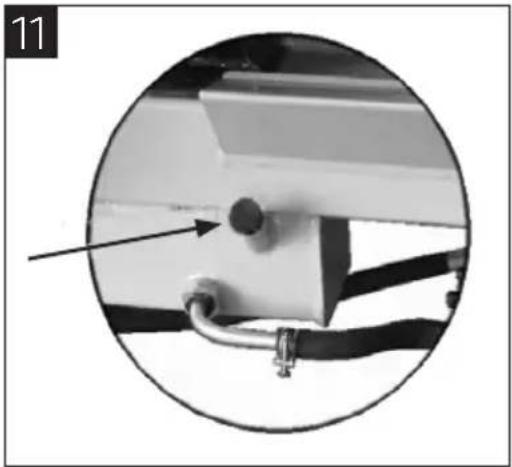

• Innan du startar vedklyven lossar du avluftningsskruven (Bild 11) några varv, så att luft kan slippa in och ut ur oljetanken.

• Luftflödet genom avluftningshålet ska vara märkbart när vedklyven används.

- Stäng omedelbart av motorn om vedklyven inte fungerar normalt. Undersök och avhjälp orsaken innan vedklyven används igen.

- Stockar ska klyvas längs fiberriktningen. Försök aldrig kapa en stock tvärs fiberriktningen med vedklyven, det medför risk för personskada och/eller allvarlig egendomsskada.

- Försök aldrig klyva två eller flera stockar samtidigt. En av dem kan slungas ut och orsaka personskada och/eller egendomsskada.

1. Anslut vedklyven till nätspänning och starta vedklyven.

2. Placera en stock på arbetsbordet.

- Placera stocken så att den inte kan vridas, vicka eller glida under klyvning. Placera inte stocken på klyvknivens övre del, det kan skada klyvkniven och/eller vedklyven.

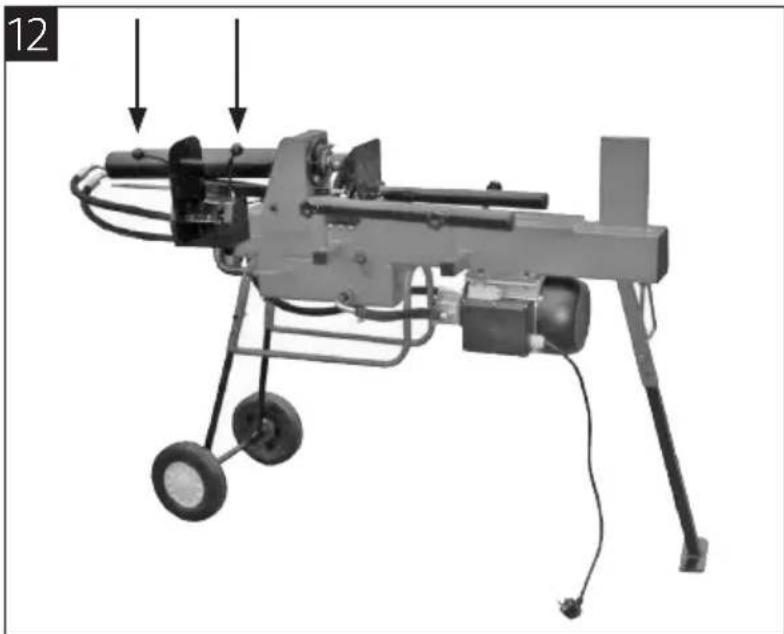

1. Vedklyvens manöversystem måste manövreras med en hand på varje manöverspak (Bild 12).

- Om du släpper någon av spakarna upphör vedklyven att röra sig. Först när du släppt båda spakarna börjar påskjutskolven röra sig tillbaka till utgångsläget.

– Håll aldrig spakarna nedtryckta längre än 5 sekunder för att försöka klyva hårda stockar. Om du håller spakarna nedtryckta längre kan hydrauloljan överhettas och vedklyven skadas.

- Om det inte går att klyva stocken, vrid den 90° och försök igen. Om det ändå inte går att klyva stocken så ska den förkastas.

1. Vedklyven har en tvåvägsventil för hastighetsregelring (Bild 13).

– Tryck ned spakarna lite, för snabb framåtrörelse.

– Tryck ned spakarna helt, för lägre hastighet vid klyvning.

OBS! Försök aldrig slå eller knacka loss en fastkörd stock. Det kan skada vedklyven eller göra att stocken plötsligt lossnar och orsakar personskada.

1. Släpp båda manöverspak. När påskjutskolven har gått tillbaka och stannat vid utgångsläget, placera en träkil under den fastsittande stocken.
2. Kör vedklyven så att träkilen pressas in under den fastsittande stocken. Upprepa med tjockare kilar tills stocken lossnar.

UNDERHÅLL

Byte av hydraulolja

Hydrauloljan i vedklyven ska bytas med 150 drifttimmars intervall. Kontrollera regelbundet att oljenivån är mellan markeringarna på mätstickan. Fyll på hydraulolja om nivån är för låg.

1. Stäng av motorn och vänta tills alla rörliga delar har stannat helt.

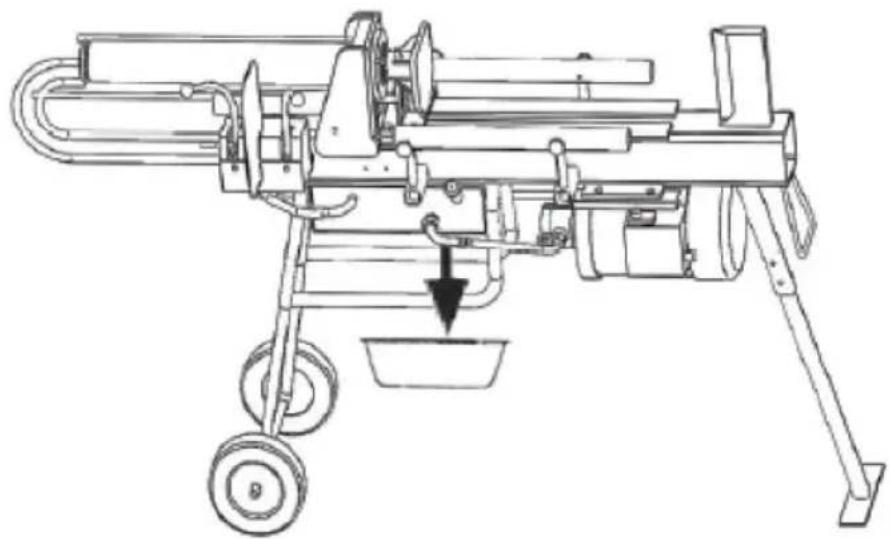

2. Placera en behållare som rymmer minst 3,5 liter under oljeavtappningspluggen. Skruva ut och avlägsna pluggen. Låt oljan rinna ut.
3. Rengör oljeavtappningspluggen och sätt tillbaka den. Fyll på ny hydraulolja. Hydrauloljetanken rymmer 3,5 l. Kontrollera att ingen olja läcker ut.
4. Ta loss och rengör oljetankslocket med mätsticka och sätt tillbaka det i tanken. Ta ut mätstickan igen och kontrollera att oljenivån är mellan markeringarna på mätstickan.

Följande hydrauloljor eller motsvarande kan användas: ISO VG32 och ISO VG 46.

Skärpning av klyvkil

Med tiden kan klyvkilen bli slö och behöva skärpas. Avlägsna grader och skador längs eggen med en fin fil.

Maximitryck

• Tillåtet maximitryck är inställt från fabrik och inställningsskruven är förseglad för att säkerställa att vedklyvens drifttryck aldrig överskrider tillåtet värde.
• Försök aldrig ändra det inställda maximitrycket. Om inställningen ändras finns risk för egendomsskada eller för att hydraulpumpen inte ger tillräckligt tryck.

Transport

• Kontrollera att avluftningsskruven är åtdragen.
• Vedklyven har två hjul för mindre förflyttningar.

- Stäng av motorn och vänta tills alla rörliga delar har stannat helt före hantering, flytt och/eller transport.

FELSÖKNING

Problem Orsak Åtgärd
Motorn startar inte. •Överlastskyddet har löst ut. •Låt kvalificerad servicepersonal återställa överlastskyddet.
Det går inte att klyva. •Stocken är felplacerad.Stocken är för stor eller för hård för att kunna klyvas.Klyvkilens egg är slö.Oljeläckage.Inställningsskruven för maximitryck har ställts in till lägre maximitryck, trots att detta inte är tillåtet.		Placera stocken enligt anvisningarna.Överskrid inte angivna mått och försök inte klyva mycket hårt eller fibrigt trä.Skärp klyvkilen enligt dessa anvisningar.Lokalisera läckaget och kontakta kvalificerad servicepersonal.Kontakta kvalificerad servicepersonal.
Påskjutskolven rör sig ryckigt, vedklyven bullrar eller vibrerar.	För lite hydraulolja och för mycket luft i hydraulsystemet.	Kontrollera oljenivån och fyll på olja, om så behövs.
Oljeläckage. •Luft i hydraulsystemet.Avluftningsskruven inte åtdragen när vedklyven flyttas.Avtappningspluggen inte åtdragen.Slitna tätningar/ventiler.		Lossa avluftningsskruven några varv före användning.Dra åt avluftningsskruven innan vedklyven flyttas.Dra åt avtappningspluggen.Kontakta kvalificerad servicepersonal.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
