Produkttype	Vedkløyver
Merke	Meec Tools
Modell	380-075
Kløyvekraft	7 tonn
Strømkilde	Elektrisk, 230 V / 50 Hz
Motoreffekt	1500 W (2 HK)
Maks vedlengde	520 mm
Maks veddiameter	250 mm
Syklustid (frem)	4,5 sekunder
Syklustid (tilbake)	3,0 sekunder
Hydraulikkoljekapasitet	2,5 liter
Mål (L x B x H)	800 x 350 x 400 mm
Vekt	25 kg
Betjening	Tohånds sikkerhetskontroll
Sikkerhetsfunksjoner	Nødstopp, overbelastningsbeskyttelse
Hjul	2 hjul for portabilitet
Vedlikehold	Sjekk oljenivå, rengjør luftfilter, smør bevegelige deler
Anbefalt olje	ISO VG 32 hydraulikkolje
Støynivå	85 dB (A)
Garanti	2 år (med forbehold om vilkår)

Ofte stilte spørsmål - 380-075 Meec Tools

Hvilken type hydraulikkolje bør jeg bruke?

Bruk ISO VG 32 hydraulikkolje. Ikke bruk motorolje eller bremsevæske. Sjekk oljenivået før hver bruk.

Hvordan bytter jeg hydraulikkoljen?

Plasser en beholder under tappepluggen, fjern pluggen og la oljen renne. Fyll på ny olje til riktig nivå. Kast gammel olje forsvarlig.

Hvorfor starter ikke vedkløyveren?

Sjekk at strømledningen er tilkoblet, at strømbryteren ikke er utløst, og at nødstoppknappen er trukket ut. Hvis den fortsatt ikke fungerer, inspiser motoren.

Kan jeg kløyve ved lengre enn 520 mm?

Nei, maks vedlengde er 520 mm. Lengre ved kan skade maskinen eller føre til utrygg drift.

Hvor ofte bør jeg bytte hydraulikkoljen?

Bytt olje etter de første 50 driftstimene, deretter hver 200 time eller årlig, avhengig av hva som kommer først.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid begge hender til å betjene kontrollene, hold tilskuere unna, bruk vernebriller og hansker, og strekk deg aldri under kløyvekilen.

Hvorfor lager kløyveren høy lyd?

Sjekk for lav hydraulikkolje, luft i systemet eller løse deler. Kjør motoren i noen sekunder for å lufte. Hvis støyen vedvarer, inspiser pumpen.

Kan jeg bruke en skjøteledning?

Ja, men bruk en kraftig skjøteledning med minst 1,5 mm² tverrsnitt og ikke lengre enn 15 meter. Sørg for at den er godkjent for utendørs bruk.

Hvordan rengjør jeg luftfilteret?

Fjern filterdekselet, ta ut skumelementet, vask det med varmt såpevann, tørk grundig, og sett det tilbake. Bytt hvis det er skadet.

Hvor finner jeg reservedeler?

Kontakt Meec Tools kundeservice eller besøk den offisielle nettsiden. Vanlige deler inkluderer kile, hydraulikkpumpe og tetninger. Bruk kun originale deler.

BRUKSANVISNING 380-075 Meec Tools

NO - Bruksanvisning (Oversettelse av original bruksanvisning)

Montering av cylinder

Lossning av fastkörda stockar

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

- Les alle advarsler, sikkerhetsanvisninger og andre instruksjoner nøye før bruk. Ikke bruk verktøyet til noe annet enn det det er beregnet til. Hvis ikke alle anvisninger og sikkerhetsanvisninger følges, er det fare for personskade og/eller materielle skader. Ta vare på disse anvisningene for fremtidig bruk.

- Vedkløyveren må ikke brukes av personer (barn eller voksne) med funksjonshemminger, eller av personer uten tilstrekkelig erfaring med eller kunnskap i å bruke den, med mindre de har fått anvisninger om bruk av vedkløyveren av noen som er ansvarlig for deres sikkerhet. Barn skal holdes under oppsyn, slik at de ikke leker med vedkløyveren. Ikke la barn bruke, rengjøre eller vedlikeholde vedkløyveren uten tilsyn.

- Les alle anvisninger og varselmarkeringer på vedkløyveren før bruk for å forstå dens bruksområde, begrensninger og mulige risikoer.

- Ikke bruk vedkløyveren hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol. Vær alltid forsiktig. Bruk sunn fornuft.

- Plasser vedkløyveren på en jevn, stabil og horisontal benk eller lignende, med rikelig plass for brukeren til å håndtere kubbene. Skru fast vedkløyveren i underlaget hvis den sklir. Arbeidsområdet skal være rent og godt opplyst. Uoversiktlige og mørke steder øker risikoen for skader. Ikke bruk vedkløyveren på fuktige eller våte steder. Ikke utsett vedkløyveren for regn. Underlaget må ikke være glatt. Velg en jevn, tørr overflate uten høyt gress eller andre hindringer. Hold arbeidsområdet fritt for verktøy, trebiter osv. Fjern regelmessig sagflis og trebiter fra arbeidsområdet. Ikke bruk vedkløyveren i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller støv.

- Kontroller alltid vedkløyveren før du skal bruke den. Beskyttelsesanordningene må være på plass og fungere tilfredsstillende. Kontroller alltid at skiftenøkler og lignende er fjernet fra vedkløyveren før den startes. Bytt skadde, manglende eller slitte deler før bruk.

- Ikke bruk løstsittende klær, smykker, klokker eller lignende som kan sette seg fast i bevegelige deler. De kan sette seg fast i bevegelige deler. Vernehansker som ikke leder elektrisitet, samt sklisikre sko anbefales under arbeidet. Bruk hårbeskyttelse hvis du har langt hår.

- Vedkløyveren kan slynge ut gjenstander som kan forårsake permanent øyeskade. Bruk vernebriller. Vanlige briller har kun støtsikre linser. De erstatter ikke vernebriller. Ikke la vedkløyveren stå på gulvet eller bakken når du bruker den. Det gir en ukomfortabel arbeidsstilling der ansiktet kommer nær vedkløyveren – du risikerer å bli truffet av fliser og lignende.

- Uegnet skjøteledning kan medføre fare for brann og/eller elulykker. Ikke bruk skjøteledning som er lengre enn 10 m. Skjøteledningens ledertverrsnitt skal være minst 1,5 mm2 for å være tilstrekkelig for apparatets strømforsyning. Ikke bruk mangelfullt isolerte tilkoblinger. Tilkoblingene må være tilpasset utendørs bruk.

- Kontroller at nettspenningen tilsvarer merkespenningen på typeskiltet, og at kretsen er korrekt sikret. Kontroller at ledningen er jordet og utstyrt med jordfeilbryter. Vedkløyveren må kun kobles til korrekt jordet strømuttak. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Ikke åpne knappeboksen på motoren. Boksen skal kun åpnes av autorisert elektriker. Strømtilkobling og annet elektroarbeid skal kun utføres av autorisert elektriker. Ikke rør metalldeler på støpselet når du setter det i eller trekker det ut.

- Kun én person kan arbeide med vedkløyveren om gangen. Hold tilskuere på god avstand när vedkløyveren er i bruk. Ikke la andre hjelpe deg med å løsne kubber som har satt seg fast.

- Kontroller at kubbene er frie for spiker og andre fremmedlegemer. Endene på kubbene må være kappet vinkelrett. Greiner skal være kappet inntil kubben. Forsøk aldri å kløyve kubber på tvers av fiberretningen. Forsøk aldri å kløyve to eller flere kubber samtidig. Forsøk aldri å kløyve en kubbe som ikke er korrekt plassert på arbeidsbordet.

- Sørg for å ha godt fotfeste og god balanse til enhver tid. Ikke stå på vedkløyveren. Du kan bli alvorlig skadet hvis vedkløyveren velter, eller hvis du kommer i kontakt med skarpe deler. Oppbevar aldri gjenstander over eller i nærheten av vedkløyveren, i tilfelle noen blir fristet til å stå på vedkløyveren for å nå opp.

- Vær oppmerksom på vedkløyverens bevegelser. Ikke forsøk å legge på eller fjerne kubber før skyvestempelet har stanset i utgangsposisjon. Hold hendene unna bevegelige deler.

- Hold hendene på trygg avstand fra sprekker som åpner seg i veden. Slike sprekker kan plutselig lukke seg og knuse eller kutte av hendene. Ikke forsøk å løsne en fastklemt kubbe med hendene.

på. Ikke forsøk å kløyve større kubber enn tillatt i henhold til tekniske data. Det kan medføre risiko for alvorlig personskade og/eller materielle skader. Ikke bruk vedkløyveren til andre formål enn den er tiltenkt.

• Ikke forlat vedkløyveren før den har stanset helt.
• Slå av motoren når vedkløyveren ikke er i bruk, samt før justering, bytte av deler, rengjøring og vedlikehold. Les disse anvisningene før service.
• Brukt olje skal avhendes i henhold til gjeldende regler.
• Hold vedkløyveren ren og i god stand for optimal ytelse og sikkerhet.
• Hold verkstedet låst. Slå av hovedstrømbryteren. Vedkløyveren skal oppbevares utilgjengelig for barn og andre uvedkommende. Ikke la barn eller personer som er ukjente med vedkløyveren, eller som ikke har lest disse anvisningene, bruke den. Vedkløyveren er farlig hvis den brukes av uerfarne personer.

SYMBOLER

	Les bruksanvisningen nøye før bruk!
	Bruk vernehansker
	Bruk hørselvern og vernebriller
	Bruk vernesko
	VIKTIG! Fare for klemskade.
	ADVARSEL! Bevegelige deler. Plasser aldri kroppsdeler mellom ved og stempel når maskinen er i bevegelse.
	Prøv aldri å løsne ved som har satt seg fast, eller å rense kilen, med bare hendene.
	Ikke bruk vedkløyveren når andre personer, særlig barn, er i nærheten.
	Koble støpselet fra stikkontakten når arbeidet er avsluttet, og før reparasjons- og vedlikeholdsarbeid.
	Beskytt miljøet. Brukt olje skal alltid leveres til gjenvinning. Olje skal ikke helles i avløp eller slippes ut i naturen.
	Ikke berør bevegelige deler.
	Kontroller vedkløyveren. Kontroller vedkløyveren før bruk. Pass på at alle deler er hele og virker, og at arbeidsbordet er tomt for verktøy og lignende. Bytt ut skadde eller manglende deler før bruk.

TEKNISKE DATA

Nominell spenning 230 V AC, 50 Hz
Effekt 2100 W
Hastighet 2800 o/min
Kapslingsklasse	IP54
Kløyvekraft 9 tonn
Kubbelengde 520 mm
Kubbediameter 70–300 mm*
Hydraulikkoljevolum 3,5 l
Hydraulisk trykk 21 MPa
Høyde 570 mm
Bredde 395 mm
Lengde 1460 mm
Vekt 80 kg
Lydnivå ≤ 70 dB(A)
Vibrasjon, betjeningshåndtak	≤ 2,5 m/s ^2

Bruk alltid hørselvern!

Produktet oppfyller kravene i henhold til kvalitetsklasse HA ISO 2807.

* Angitt diameter er kun veiledende. En tynnere kubbe kan være vanskeligere å kløyve hvis den har kvister eller seige fibrer. Kubber med større diameter kan på sin side være enklere å kløyve hvis de har jevne fibrer.

BESKRIVELSE

OBS!

• Vedkløyveren er kun beregnet på privat bruk.
• Kubber skal kløyves i fiberretningen. Forsøk aldri å kløyve kubber på tvers av fiberretningen.
• Ikke bruk vedkløyveren ved temperaturer under 5 °C.
• Vedkløyveren kan oppbevares og transporteres ved omgivelsestemperatur mellom -40 og 30 °C.

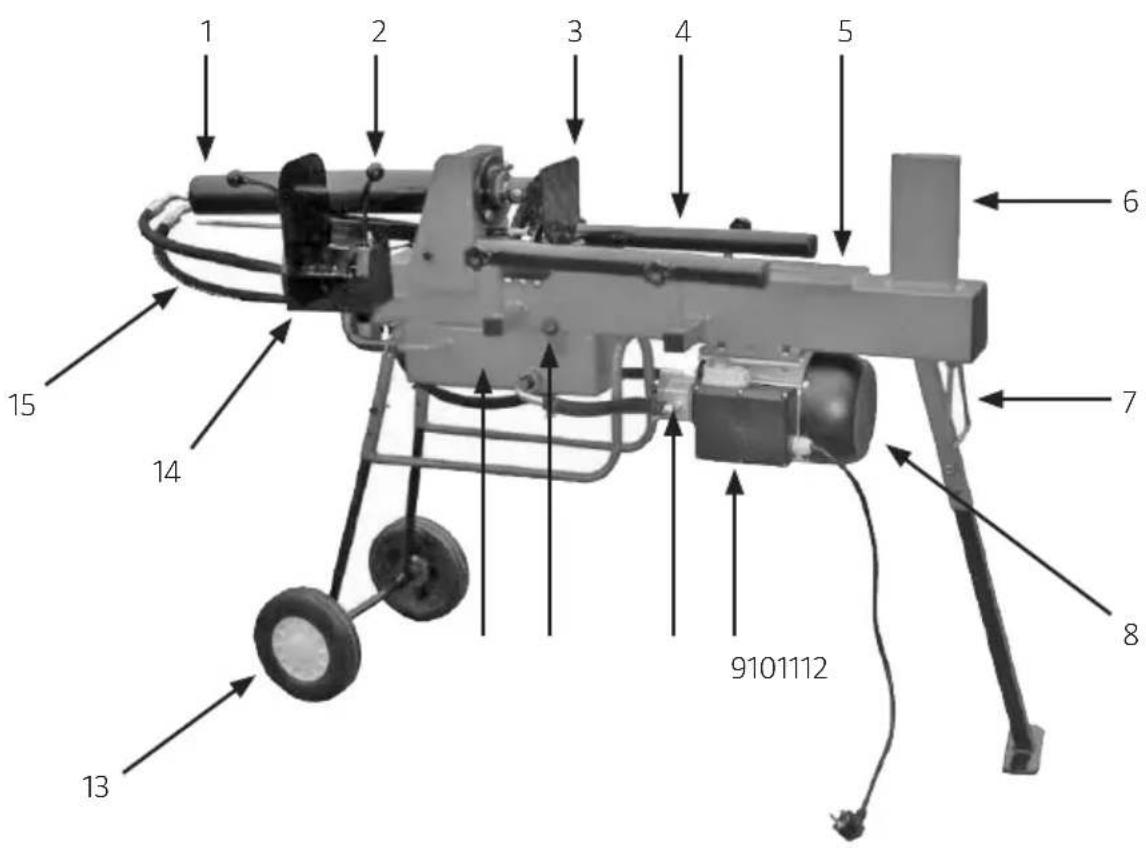

1. Sylinder 9. Strømbryter
2. Styrespak 10. Pumpe
3. Skyvestempel 11. Lufteskrue/oljenivåindikator
4. Kubbestøtte 12. Hydraulikkoljetank
5. Arbeidsbord 13. Hjul
6. Kløyvekile 14. Betjeningspanel
7. Løftepunkt 15. Slange
8. Motor

MONTERING

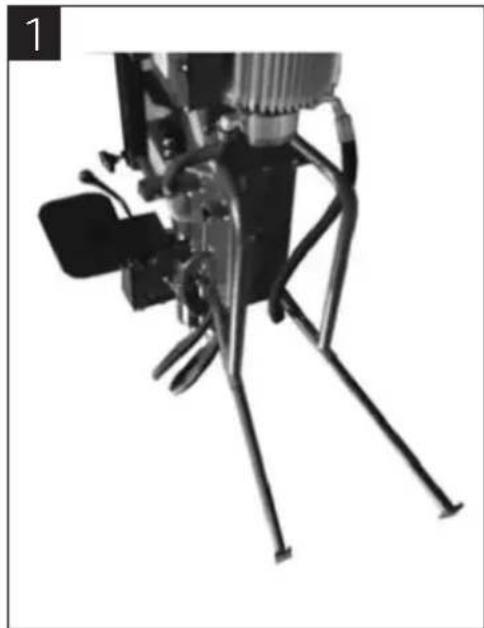

Montering av bein

1. Før de bakre beina inn i de runde rørene og lås på plass med to skruer på hvert bein (bilde 1).
2. Monter hjulakselen med fire skruer (bilde 2).
3. Sett en splint i akselen (bilde 3), før på hjulet og sett i en splint på den andre siden av hjulet (bilde 4).
4. Løft opp kløyvekilenden og monter de fremre beina med skruer og muttere (bilde 5).

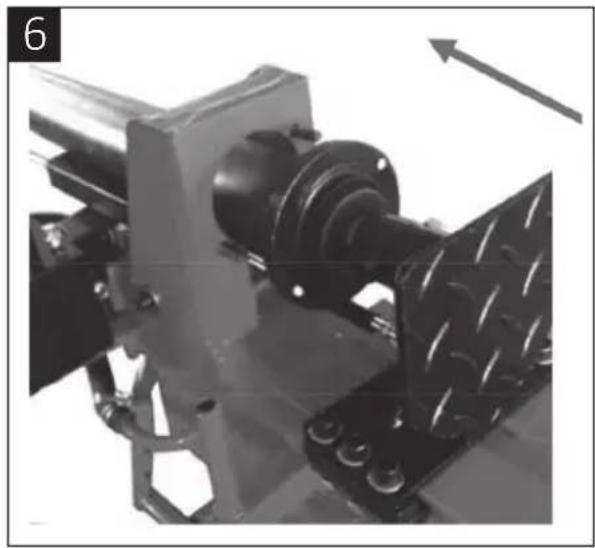

Montering av sylinder

1. Skyv sylinderen bort fra kløyvekilen (bilde 6).
2. Løft sylinderen noe og beveg den sideveis for å få skruene til å passe inn i hullene i sylinderen (bilde 7).
3. Lås på plass med to muttere (bilde 8).

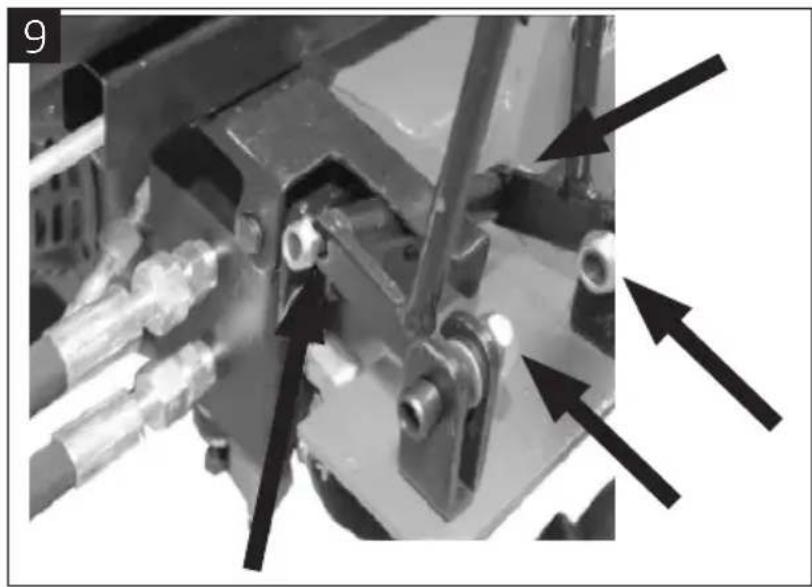

Montering av styreenhet

1. Løsne mutterne og monter styrespakene i henhold til (bilde 9). Stram alle skrueforbindelser.
2. Skru løs og fjern knottene fra spakene. Sett styredekselet på plass. Skru fast dekselet fra undersiden med tre sekskantskruer. Skru på knottene igjen (bilde 10).

- Kontroller alltid at vedkløyveren er i god stand før du bruker den. Kontroller alle hydraulikkslanger og tilkoblinger for lekkasie.

- Planlegg arbeidet. God planlegging gjør arbeidet enklere og tryggere. Plasser kubbene slik at de er lette å nå. Planlegg arbeidet slik at du enkelt kan plassere de kløyvde kubbene direkte på rett plass (f.eks. på et lasteplan). Klargjør kubbene før kløyving. Vedkløyveren kan håndtere kubber med en lengde på opptil 52 cm og en diameter på 30 cm.

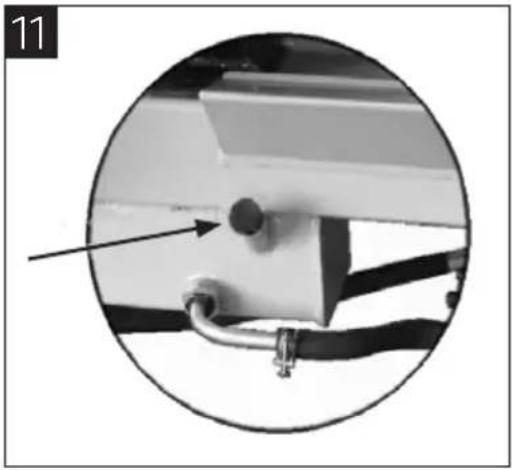

Løsne lufteskruen

OBS!

- Hvis lufteskruen ikke løsnes, blir komprimert luft værende i hydraulikksystemet. Det ødelegger pakningene og påfører vedkløvveren varig skade.

- Kontroller at lufteskruen er strammet godt til før du flytter vedkløyveren for å unngå olielekkasje.

1. Før du starter vedkløyveren, løsner du lufteskruen (bilde 11) noen omganger, slik at luft kan slippe inn og ut av oljetanken.

2. Luftstrømmen giennom luftehullet skal være merkbar når vedkløyveren er i bruk.

- Slå umiddelbart av motoren hvis vedkløyveren ikke fungerer normalt. Undersøk og utbedre årsaken før du bruker vedkløyveren igjen.

- Kubber skal kløyves i fiberretningen. Forsøk aldri å kløyve en kubbe på tvers av fiberretningen med vedkløyveren, det kan føre til personskade og/eller alvorlige materielle skader.

- Forsøk aldri å kløyve to eller flere kubber samtidig. En av dem kan slynges ut og forårsake personskade og/eller materielle skader.

- Plasser kubben slik at den ikke kan vri på seg eller skli under kløyving. Ikke legg kubben på øvre del av kløyvekniven, det kan skade kløyvekniven og/eller vedkløyveren.

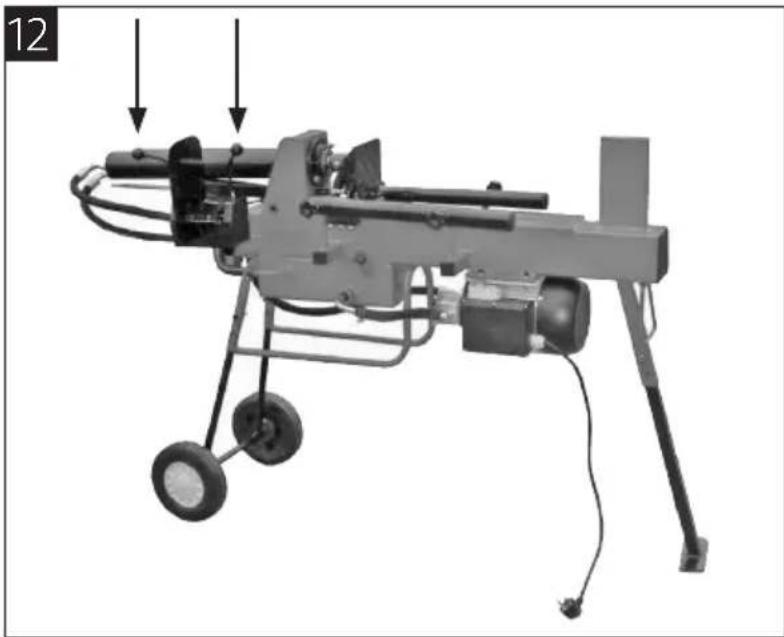

— Dersom du slipper en av spakene, slutter vedkløyveren å bevege seg. Først når du har sluppet begge spakene, begynner skyvestempelet å bevege seg tilbake til utgangsposisjonen.

- Hold aldri spakene nedtrykt i mer enn 5 sekunder for å forsøke å kløyve harde kubber. Holder du spakene nedtrykt lenger, kan hydraulikkoljen overopphetes og forårsake skade på vedkløyveren.

– Hvis du ikke klarer å kløyve kubben, vrir du den 90° og prøver igjen. Hvis kubben fortsatt ikke lar seg kløyve, må den kastes.

– Trykk ned spakene litt for rask bevegelse fremover.

– Trykk ned spakene helt for lavere hastighet ved kløyving.

OBS! Forsøk aldri å slå eller banke løs en fastklemt kubbe. Det kan skade vedkløyveren eller føre til at kubben plutselig løsner og forårsaker personskade.

1. Slipp begge styrespakene. Når skyvestempelet har gått tilbake og stanset ved utgangsposisjonen, plasserer du en trekile under den fastklemte kubben.

2. Kjør vedkløyveren slik at trekilen presses inn under den fastklemte kubben. Gjenta med tykkere kiler til kubben løsner.

VEDLIKEHOLD

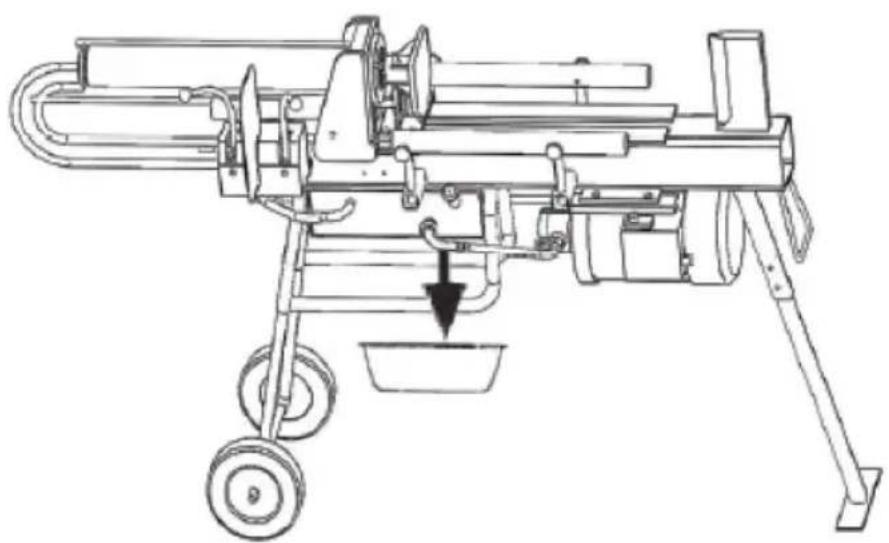

Bytte av hydraulikkolje

1. Slå av motoren og vent til alle bevegelige deler har stanset helt.
2. Sett en beholder som rommer minst 3,5 liter under oljetappepluggen. Skru løs og fjern pluggen. La oljen renne ut.
3. Rengjør pluggen og sett den tilbake. Fyll på ny hydraulikkolje. Hydraulikkoljetanken rommer 3,5 l. Kontroller at det ikke lekker ut olie.
4. Ta av og rengjør oljetanklokket med peilepinnen, og sett den tilbake i tanken. Ta peilepinnen ut igjen og kontroller at oljenivået er mellom markeringene på peilepinnen.

Følgende hydraulikkoljer eller tilsvarende kan brukes: ISO VG32 og ISO VG 46..

Sliping av kløyvekile

Med tiden kan kløyvekilen bli sløv og ha behov for sliping. Fjern ujevnheter og skader langs eggen med en fin fil.

Maksimumstrykk

• Tillatt maksimumstrykk er innstilt fra fabrikken, og innstillingsskruen er forseglet for å sikre at vedkløyverens driftstrykk ikke overstiger tillatt verdi.
• Forsøk aldri å endre det innstilte maksimumstrykket. Dersom innstillingen endres, kan det føre til materielle skader eller at hydraulikkpumpen ikke skaper tilstrekkelig trykk.

Transport

• Kontroller at lufteskruen er strammet til.
• Vedkløyveren har to hjul for korte forflytninger.

- Slå av motoren og vent til alle bevegelige deler har stanset helt før håndtering, flytting og/eller transport.

FEILS∅KING

Problem Årsak Tiltak
Motoren starter ikke. • Overbelastningsvernet er utløst.		• La kvalifisert servicepersonell tilbakestille overbelastningsvernet.
Kan ikke kløyve. • Kubben er plassert feil.• Kubben er for stor eller for hard til å kunne kløyves.• Eggen på kløyvekilen er sløv.• Oljelekkasje.• Innstillingsskruen for maksimumstrykk har blitt stilt inn på et lavere maksimumstrykk til tross for at dette ikke er tillatt.		• Plasser kubben i henhold til anvisningene.• Ikke overskrid de angitte målene eller forsøk å kløyve veldig hard eller fibrøs ved.• Slip kløyvekilen i henhold til disse anvisningene.• Lokaliser lekkasjen og kontakt kvalifisert servicepersonell.• Kontakt kvalifisert servicepersonell.
Skyvestempelet beveger seg rykkvis, vedkløyveren støyer eller vibrerer.	• For lite hydraulikkolje og for mye luft i hydraulikksystemet.	• Kontroller oljenivået og etterfyll ved behov.
Oljelekkasje. • Luft i hydraulikksystemet.• Lufteskruen er ikke strammet til når vedkløyveren flyttes.• Tappepluggen er ikke strammet til.• Slitte tetninger/ventiler.		• Løsne lufteskruen noen omganger før bruk.• Stram lufteskruen før vedkløyveren flyttes.• Stram tappepluggen.• Kontakt kvalifisert servicepersonell.

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

www.jula.no

Verne om miljøet!

Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes.

Lever produkt till gjenvinning på anvist sted, f.eks.

kommunens miljøstation.
