BRUKSANVISNING LT63011 Falke

För att du ska få så stor glädje som möjligt av dit nya verktyg rekommenderar vi att du läser denn: bruksanvisning och de medföljande säkerhets föreskrifterna innan du börjar använda maskinen Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

5 års Utbytesgaranti

Falkeprodukter omfattas av en 5 års utbytesgaranti, gällande från inköpsdatumet. Garantin omfattas inte av hantverkaranvändning utan enbart vid privat användning.

Om det är fel på en Falkeprodukt bytas denna ut av en motsvarande produkt. Garantin ger inte möjlighet att kräva ersättning eller att kräva pengarna tillbaka. Garantin gäller endast vid uppvisande av kvitto.

Kvittot fungerar som garantibevis, så kom ihåg att spara detta

Garantin gäller inte om felet på produkten har uppstått vid eller till följd av en felaktig användning, bristande underhåll eller fel som kan härledas av hantverkaranvändning.

Tekniske data

Vinklen kan afl æses på vinkelmåleren (20).

Indstilling at skæredybde Skæredybden kan indstilles ved at løsne dybdeindstillingsgrebet (19) og vippe overdelen at rundsaven, til savklingens (3) dybde er som ønsket i forhold til sålen. Stram herefter dybdeindstillingsgrebet igen. Savedybden kan afl æses på dybdemåleren (18).

Max. sågkapacitet i 90°: 64 mm

Max. sågkapacitet i 45°: 40 mm

Med laser

Medföljande tillbehör: Hårdmetallklinga, 40T

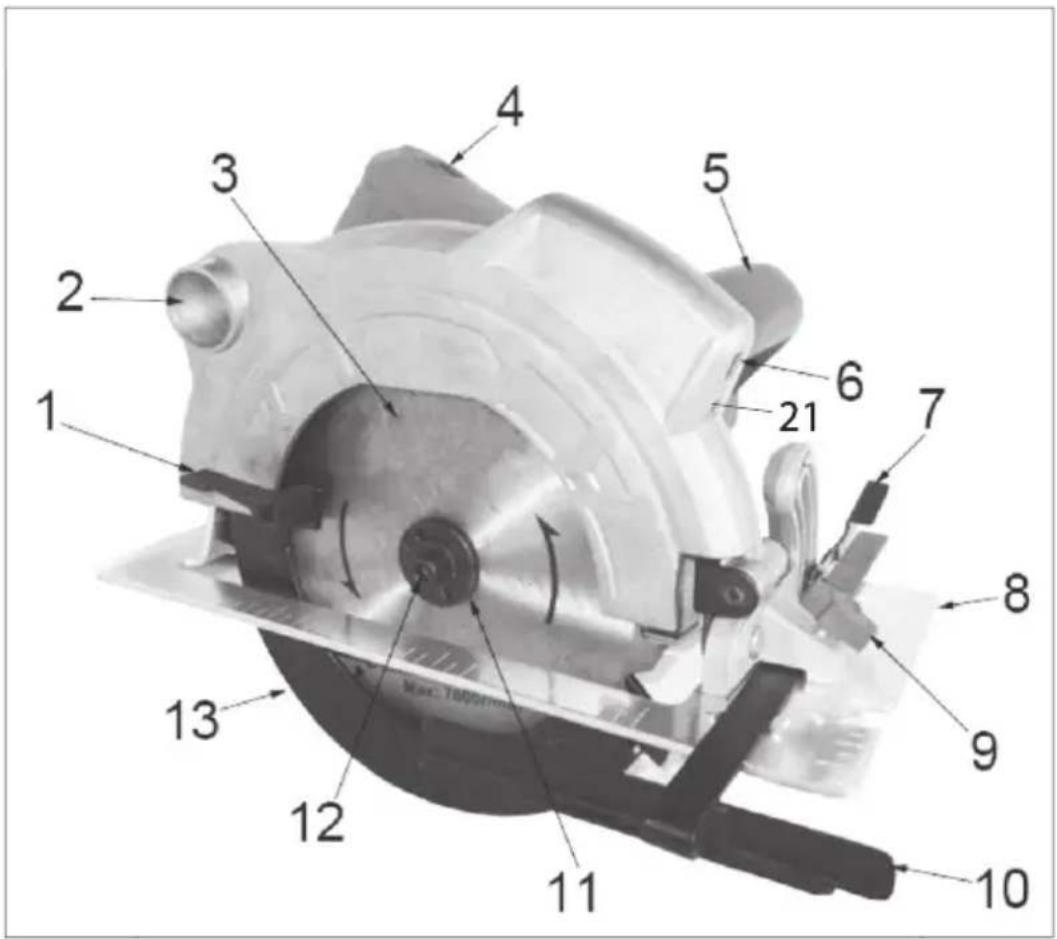

Cirkelsågens delar

1. Grepp för rörligt klingskydd
2. Dammsugarmunstycke
3. Sågklinga
4. Strömbrytare för laser och LED-ljus
5. Stödhandtag
6. Laser

7. Snedinställningsvred

8. Rotplatta

9. Lässkruv för
   parallelutrustning
10. Parallellanhål
11. Yttre fl än
12. Låsskruv för klingå
13. Rörligt sågbladsskydc

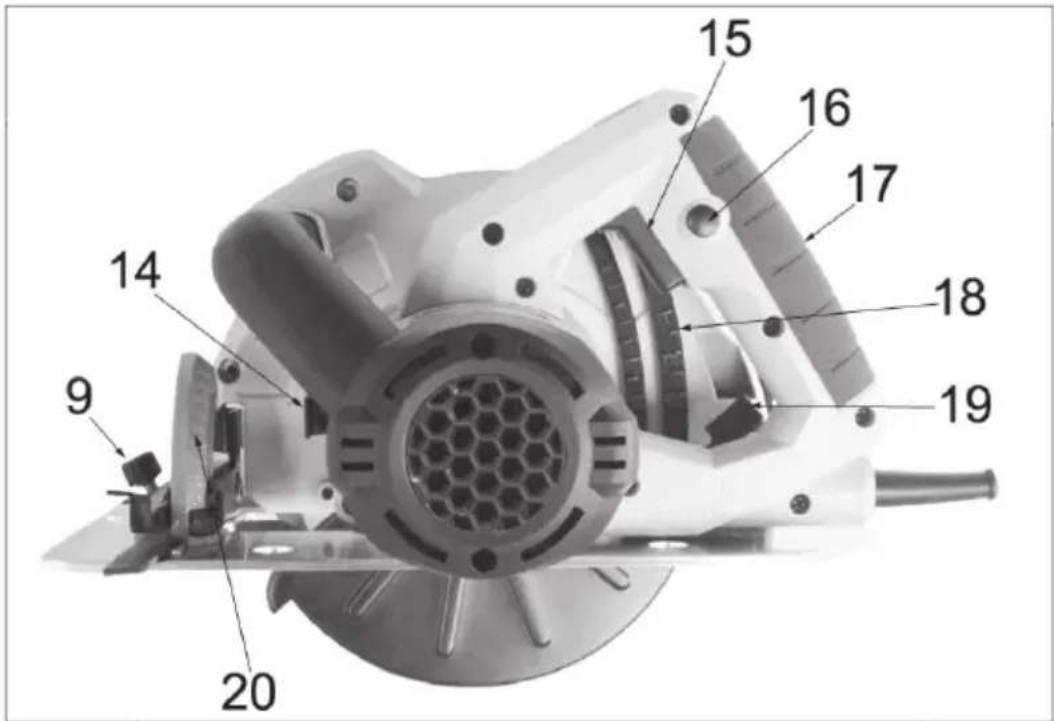

1. Spindellås
2. Strömbrytare
3. Säkerhetsknapp
4. Handtag
5. Djupmätare
6. Djupinställningsvre
7. Vinkelmätare
8. LED-Ijus

Särskilda säkerhetsföreskrifter

Kontrollera att ventilationsöppningarna på motorn inte är tilltäpptta.

Håll alltid cirkelsågen med båda händerna vid användning, och stå aldrig på en stege när du använder den. Använd alltid en godkänd arbetsplattform för arbetsuppgifter på hög höjd.

Stoppa aldrig sågklingan genom att pressa ned sågen eller genom att trycka på sidan av sågklingan.

Använd aldrig en sågklinga av snabbstål.

Använd alltid rätt typ av sågklinga för det jobb du ska utföra.

Använd aldrig en böjd sägklinga eller en sägklinga som saknar tänder.

Använd aldrig för stora eller för små sågblad.

Änvänd aldrig sägklingor vars maximala hastighet är mindre än verktygets maximala varvtal.

Kontrollera att sågbladets riktningsangivelse överensstämmer med motorns rotationsriktning

Använd alltid skyddshandskar när du hanterar sågklingor.

Stick aldrig in handen under cirkelsågen, och försök aldrig ta bort material från arbetsområdet medan sågklingan roterar.

Lägg aldrig handen eller fi ngrarna på arbetsmaterialet framför, bakom elle under cirkelsågen när den är igång.

Se till att spindeln och fl änsarna för montering av sågklingan alltid är rena

Använd aldrig cirkelsågen om klingskyddet inte fungerar som det ska!

Klingskyddet ska stängas automatiskt när cirkelsågen inte används och får INTE låsas i öppet läge.

Sågklingan får inte komma i kontakt med arbetsmaterialet eller andra föremål när du startar cirkelsågen

Kontrollera att arbetsmaterialet inte innehåller spikar, skruvar eller andra föremål som kan skada sågklingan, samt att det inte fi nns några sådana föremål i underlaget under arbetsmaterialet.

Sätt aldrig fast cirkelsågen i en skruvtving eller liknande med sågklingan uppåt för att såga i ett sådant läge. Det kan medföra allvarliga olyckor

Ta inte bort cirkelsågen från arbetsmaterialet så länge sågklingan

fortfarande roterar, och lägg inte ifrån dig cirkelsågen förrän klingan har stannat helt och klingskyddet är helt stängt.

Laserljus kan orsaka varaktiga ögonskador och ska därför användas med försiktighet.

Rikta inte laserstrålen direkt mot refl ekterande föremål, t.ex. speglar elle blanka ytor

Titta aldrig direkt mot laserstrålen.

Rikta aldrig laserstrålen mot människor eller djur

Förberedelser och justering

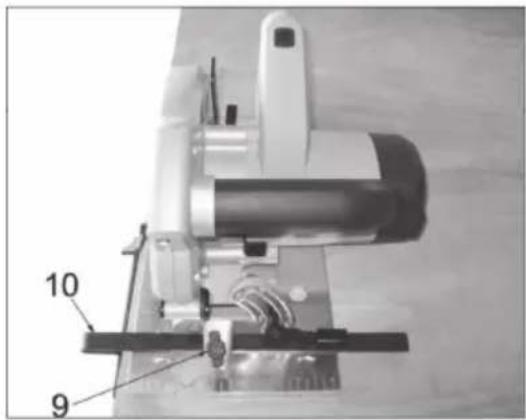

Inställning av parallelanhället Sätt parallellstyret (10) i hälen på cirkelsågens platta (8) och ställ in det i önskat avständ från sågklingan. Dra åt lässkruven (9).

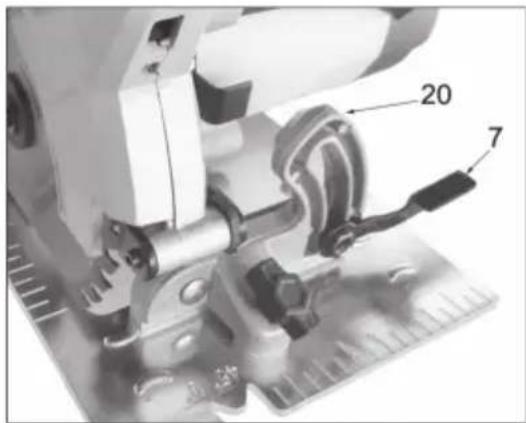

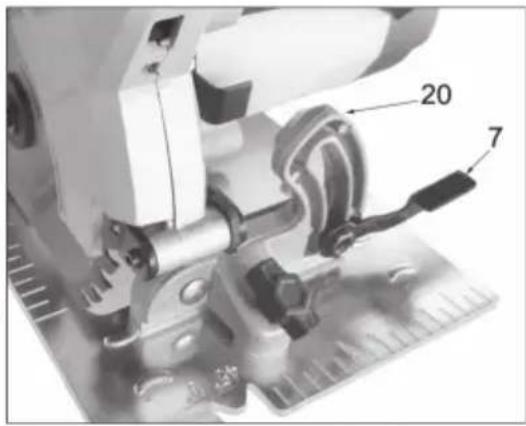

Inställning av geringsvinkel Lossa snedinställningsvredet (7) och vinkla överdelen på cirkelsågen till önskad vinkel (0–45° i förhållande till lodrätt). Dra åt snedinställningsvredet igen. Vinkeln kan avläsas på vinkelmätaren (20).

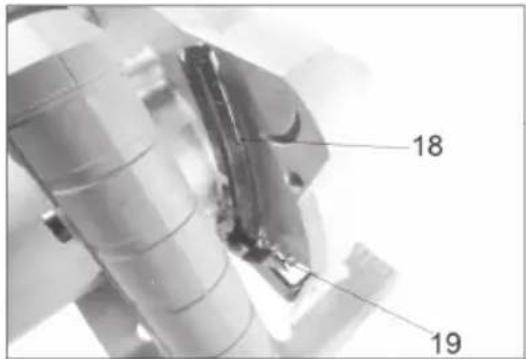

Inställning av sågdjup Skardjupet kan stallas in genom att man lossar djupinstallningsvredet (19) och vinklar överdelen på cirkelsägen till dess att sågklingans (3) djup är i önskat förhållande till sulan. Dra sedan åt djupinställningsvredet igen. Skärdjupet kan avläsas på djupmätaren (18).

Sätt på laserenheten (6) och LED-ljuset genom att trycka en eller fl erå gånger på strömbrytaren för laserstrålen och LED-ljuset (4). Sågen sänder ut en synlig laserstråle från laserlinsen över siktet framtill på sulan Kontrollera att laserstrålen passerar rakt över 0°-märket när cirkelsågen är inställd på lodrätt sågning och att den passerar rakt över 45°-märket när cirkelsågen är inställd på sågning i en vinkel av 45°. Justera eventuellt geringsinställningen.

Sågning

Montera eventuellt en spånutsugslang på dammsugarmunstycket (2)

Spänn alltid fast arbetsmaterialet med skruvtvingar eller liknande. Håll aldrig fast arbetsmaterialet med handen.

Justera eventuellt snedvinkel, parallellanhåll och sågdjup (se montering och justering)

Kontrollera att cirkelsägen är korrekt inställd och att alla vred och skruvar är korrekt åtdragna innan du börjar såga

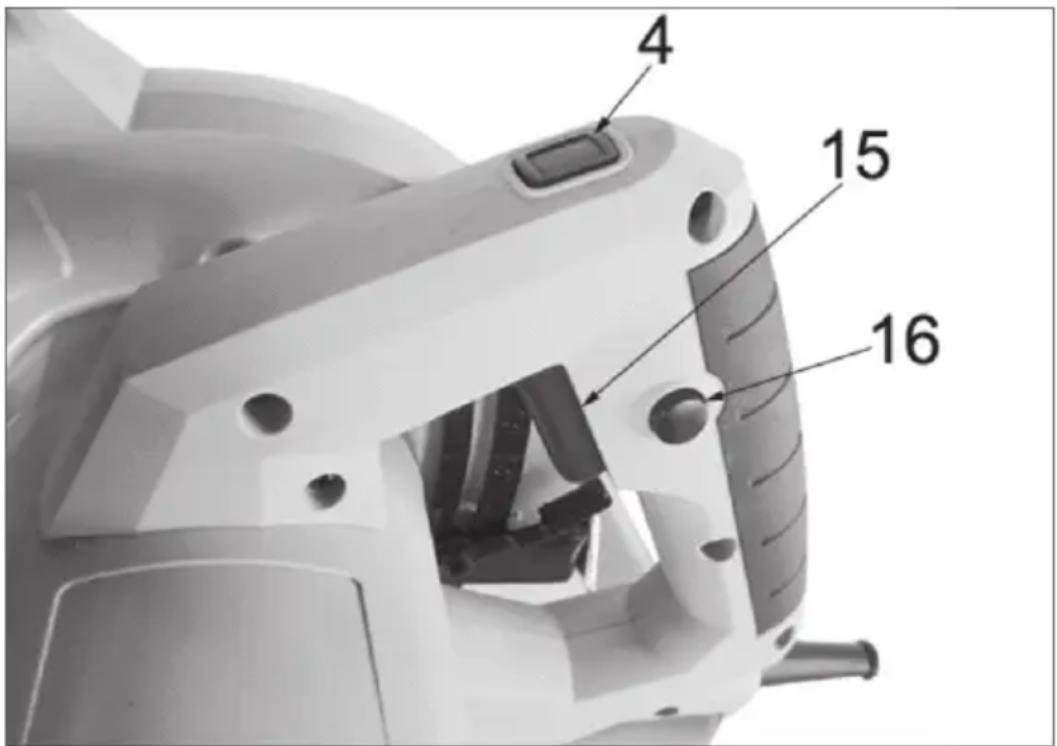

Placera anhållets framkant på arbetsmaterialet. Tryck in säkerhetsknapper (16) och strömbrytarknappen (15) på handtaget (17) och låt cirkelsågen uppnå full hastighet innan du sågar i arbetsmaterialet.

Placera cirkelsågens motordel på den största delen av arbetsmaterialet, den del som inte ska sågas av.

Håll cirkelsågen i bägge handtagen (17 och 5) och såga i en rak linje.

Klingskyddet (13) öppnas automatiskt när sågklingan kommer i kontakt med arbetsmaterialet.

Försök inte pressa cirkelsågen åt sidan.

Släpp genast strömbrytaren om sågklingan fastnar i arbetsmaterialet. Om sågklingan sitter fast kan cirkelsågen kastas bakåt mot användaren med stor kraft.

Kontrollera att klingskyddet stängs när sågen lyfts från arbetsmaterialet Släpp strömbrytaren för att stänga av cirkelsågen. Det går några få sekunder innan klingan är helt stilla.

Byte av sågklinga

Lossa vredet för djupjustering och lyft överdelen på cirkelsågen så mycket det går. Öppna klingskyddet (13) med hjälp av greppet (1) och spänn fast det i öppet läge.

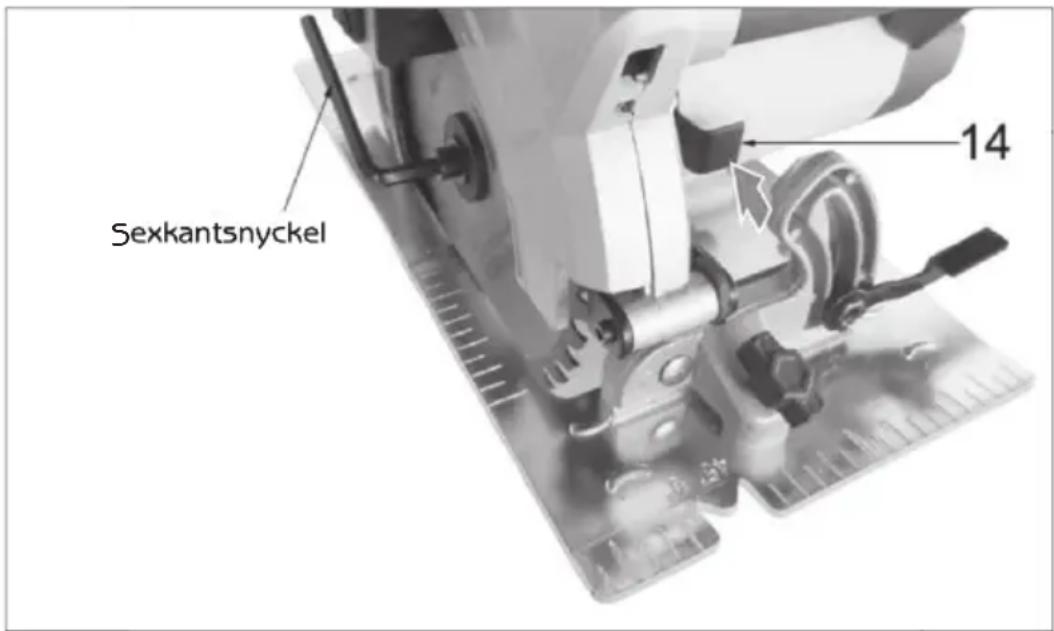

Spänn fast sägklingan genom att hålla ner spindellåset (14). Vrid eventuellt klingan en aning tills spindellåset sitter fast.

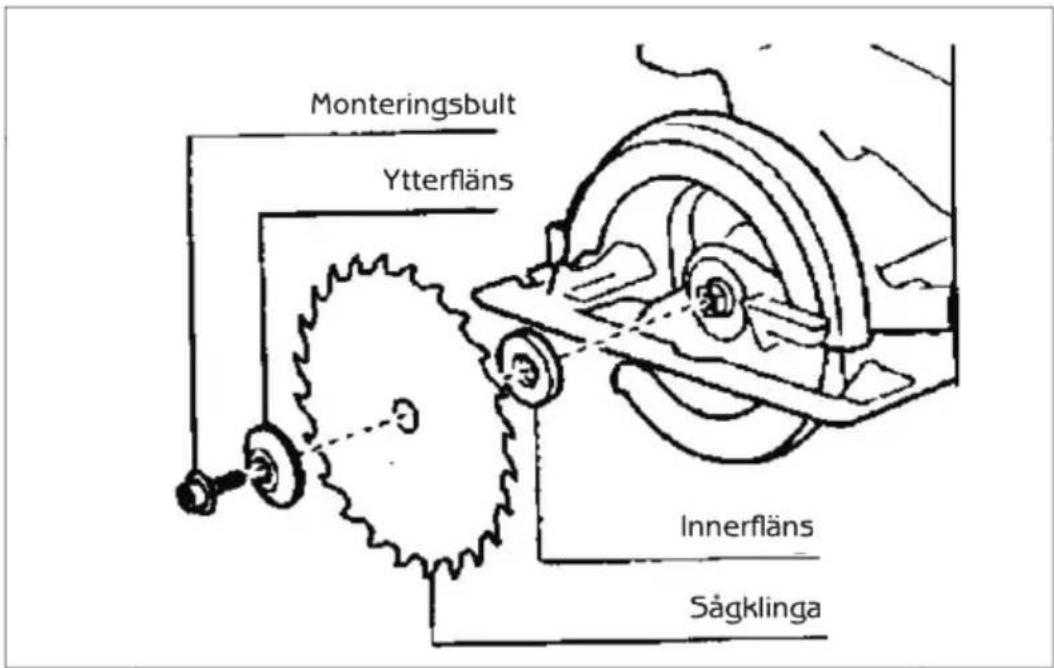

Lossa monteringsbulten (12) med hjälp av sexkantsnyckeln och skruva ut den. Lyft bort ytterfl änsen (11)

Ta bort sägklingan. Släng inte den förbrukade sägklingan i hushållssoporna, utan kassera den i enlighet med de regler som gäller i din kommun.

Ta bort eventuella spän och sågspån runt spindeln och fl änsarna Montera det nya sågbladet, ytterfl änsen och monteringsbulten. Kontroller att sågbladets riktningsangivelse överensstämmer med motorns rotationsriktning. Lossa på klingskyddet.

Rengöring och underhåll

Gör rent cirkelsågen genom att torka sågens yttre delar med en fuktig trasa. Använd eventuellt tryckluft för att avlägsna spån och smuts från svårätkomliga ställen.

Torka av laserlinsen med en bomullspinne eller en mjuk, torr pensel. Håll alltid cirkelsägens yta och ventilationsöppningar fria från smuts. Använd inte tratande eller slipande rengöringsmedel, vilka kan skada sägens plastdelar.

Miljöinformation

HP Schou AVS stravar efter att tillverka miljovanliga elektriska och elektroniska produkter och vi vill aven medverka till att sakerstalla ett säkert avyttrande av sådana avfallsprodukter som kan vara skadliga för miljon.

Det är viktigt för oss alla att ha en ren miljö. Vårt företag har som målsättning att uppfylla EU-kraven på detta område så att vi säkerställer insamling, hantering, återvinning och bortskaffande av elektrisk utrustning som annars kan vara skadlig för miljön. Detta innebär även att våra produkter aldrig innehåller några av följande kemikalier eller ämnen

• Bly
• Kvicksilver
• Kadmium
• Sexvärdigt krom
• PBB (polybromerade bifenyler) (fl amskyddsmedel
• PBDE (polybromerade difenyletrar) (fl amskyddsmedel

HP Schou AVS är stolta över att kunna stödja EU:s miljöinitiativ för en renare miljö och förklarar härmed att våra produkter uppfyller såväl WEEE-direktivet (2002/96/EG) som RoHS-direktivet (2002/95/EG).

Även du som konsument kan vara med och skydda vår miljö genom att folja gallande miljobestammelser och lamna in forbrukade elektriska och elektroniska produkter på den kommunala återvinningsstationen. Kom ihåg att ta ur eventuella batterier innan du gör dig av med produkten.

CE-märke monterat: 2013 EU-DEKLARATION

Fremstillet i P.R.C. - Tillverkad i P.R.C

6001

Intygar härmed på eget ansvar, att:

Cirkelsåg

Är tillverkad enligt följande

DIREKTIV:

2006/95/EEG: Lågspänningsdirektivet.

2004/108/EEG: EMC-direktivet

STANDARDER - NORMER

EN55014-1/A1:2009 - EN55014-2/A2:2008 - EN61000-3-2/A2:2009

EN61000-3-2:2008 - EN60745-1/A11:2010 - EN60745-2-5:2010

HP SCHOU A/S - KOLDING - 28/01/2013

Falke verktygen är alltid starka och kraftfulla.

PRECISION

Precision är en del av kvalitén, inte bara i designen och tillverkningen av verktyget, men också när man använder det.

PÅLITLIGHET

Användaren kommer alltid att uppmärksamma att varumärket med sin höga kvalité är pålitligt.

INNOVATION

Falke lanserar nyheter i design såväl som funktion och innehåller alltid den senaste tekniken.
