BRUKSANVISNING 37500 (LT62410) Falke

För att du ska få så stor glädje som möjligt av dit nya verktyg rekommenderar vi att du läser denn: bruksanvisning och de medföljande säkerhets föreskrifterna innan du börjar använda maskinen Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

5 års Utbytesgaranti

Falkeprodukter omfattas av en 5 års utbytesgaranti, gällande från inköpsdatumet. Garantin omfattas inte av hantverkaranvändning utan enbart vid privat användning.

Om det är fel på en Falkeprodukt bytas denna ut av en motsvarande produkt. Garantin ger inte möjlighet att kräva ersättning eller att kräva pengarna tillbaka. Garantin gäller endast vid uppvisande av kvitto.

Kvittot fungerar som garantibevis, så kom ihåg att spara detta

Garantin gäller inte om felet på produkten har uppstått vid eller till följd av en felaktig användning, bristande underhåll eller fel som kan härledas av hantverkaranvändning.

Tekniska data

Spanning/trekvens: 250 V \~ 50 Hz

Effekt: 1250 W

Varvtal: 0-800 v/min

Slagtrekvens: 5900 slag/min

Slagstyrka: 5,5-4,0 Joule

Borrkapacitet i trä/betong/stål: 40/30/13 mm

Borrchuck: 15 mm med adapter

Medföljande tillbehör: Stödgrepp, 5 SDS-borr, 2 mejsla

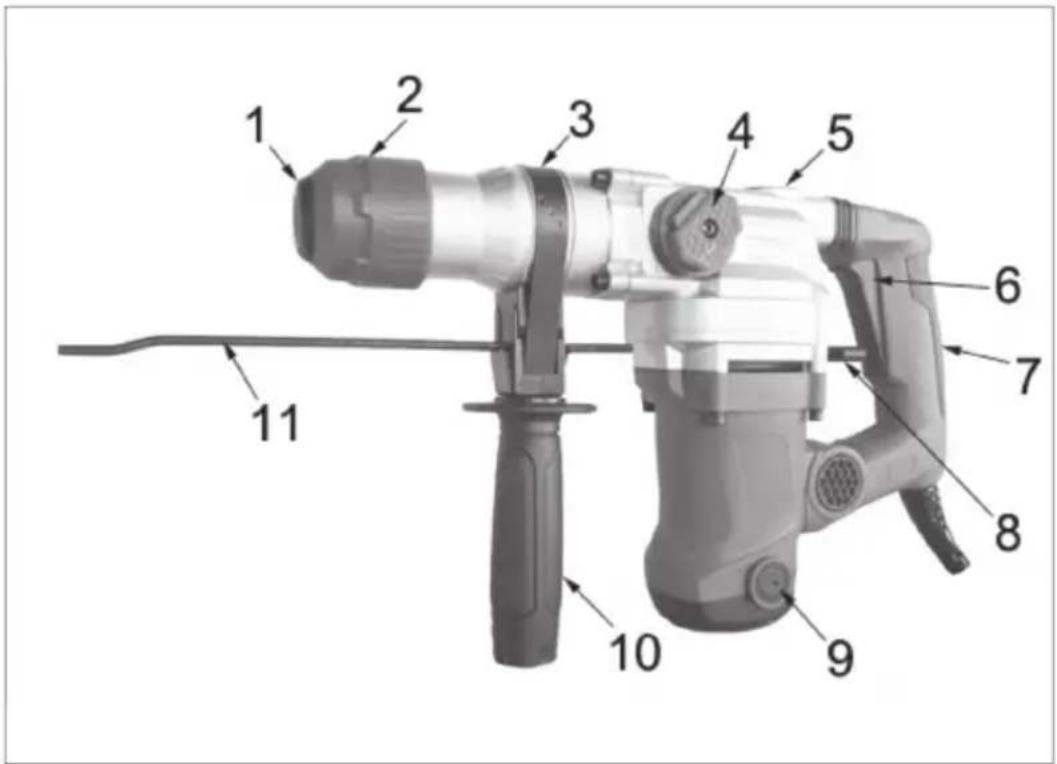

Borrhammarens delar

1. Dammkäpa
2. Låskrage
3. Monteringskrans
4. Borrväxlare
5. Smörjlock
6. Strömbrytare
7. Handtag
8. Slagväxlare
9. Kolborsthållare
10. Stödhandtag
11. Djupstopf

Särskilda säkerhetsföreskrifter

Anvand inte en borr/mejsel som ar skadad eller slo och använd alltid ratt typ av tillbehor till den aktuella uppgiften.

Kontrollera om det fi nns dolda ledningar eller liknande i de material son du ska borra/hamra i, så att du inte träffar dem. Håll alltid borrhammaren i det isolerade handtaget för att undvika eventuella elektriska stötar från dolda ledningar

Var försiktig så att borrhammaren inte skadar föremål under eller bakom arbetsmaterialet, t.ex. vid borrning i väggar.

Fatta alltid bägge handtagen när borrhammaren används

Undvik att blockera ventilationsöppningarna med händerna.

Använd alltid skyddsglasögon när borrhammaren används för mejsling eller liknande arbeten där det kan sprätta murbruk, gnistor, träfl isor elle liknande

Använd hörselskydd när borrhammaren används.

Borrhammaren ska ha stannat helt innan du byter borr/mejsel

Lägg aldrig ifrån dig borrhammaren om borren/mejseln fortfarande roteral (om t.ex. läsknappen är intryckt).

Vänta med att lägga borren/mejseln åt sidan tills borrhammaren har stannat helt, och dra ut kontakten ur eluttaget om borrhammaren inte ska användas.

Undvik att röra borren/mejseln direkt efter användning eftersom den då är mycket varm

Vid borrning i vissa material kan hälsovådligt damm uppstå. Använd andningsskydd.

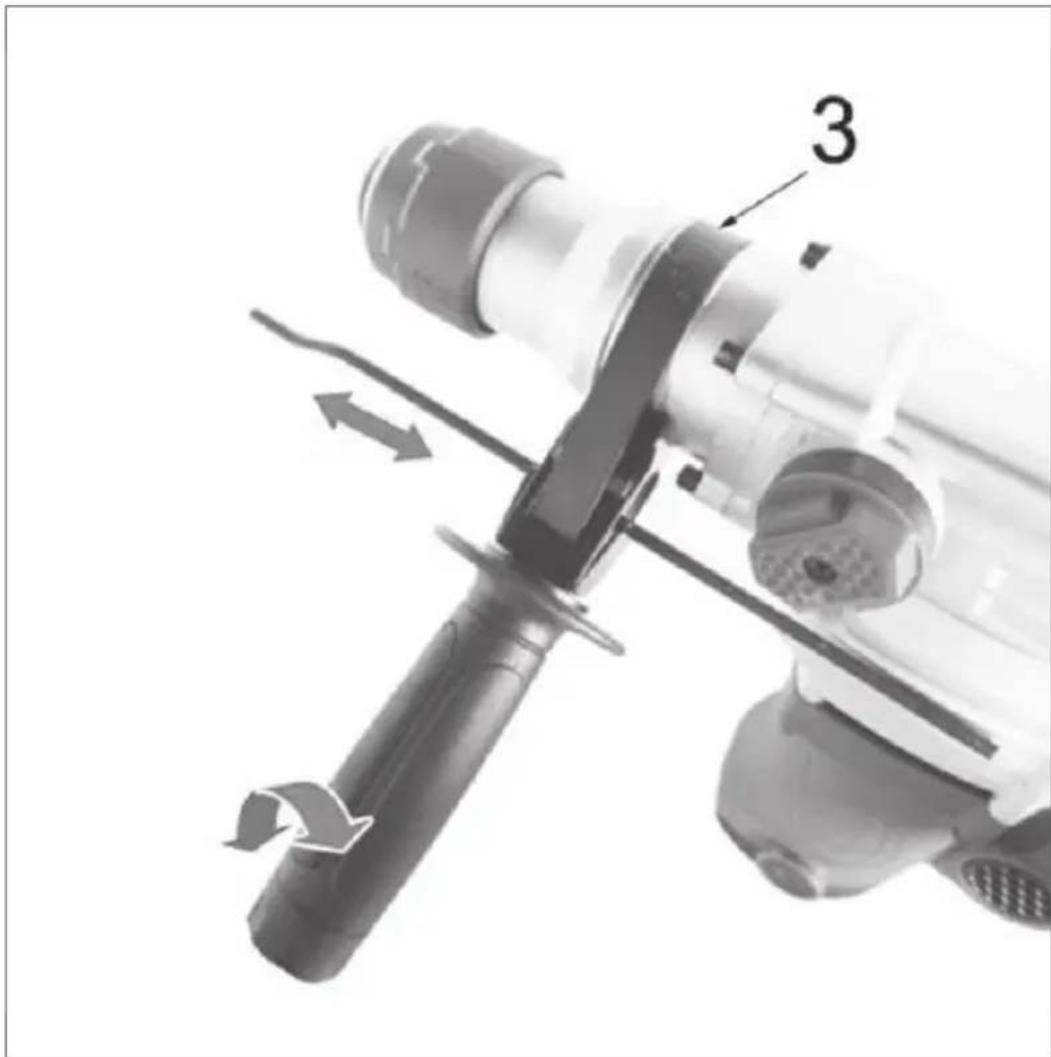

Montering av stödhandtaget

Stödhandtaget (10) kan placeras i en valfri vinkel på 360° runt borrhammarspindeln, t.ex. under eller vägrätt ut från borrhammarmaskinen, så att handtaget ger bästa möjliga stöd. Lossa monteringskransen genom att vrida sjalva handtaget motsols och skjut in monteringskransen förbi SDS-chucken och in över fl änsen på borrhammaren. Vrid stödhandtaget till önskad position och läs fast det.

Inställning av borrdjupet

Om du vill borra fl era hål med samma djup kan du använda ett djupanslag Sätt ett borr i borrhammaren enligt beskrivning. Sätt den raka änden av djupstoppet på stödhandtaget och få spetsen på djupmätaren till att vara i jämnhöjd med borrets spets. Skjut djupmätaren så längt bakåt som hålet ska vara djupt, och spänn fast djupmätaren.

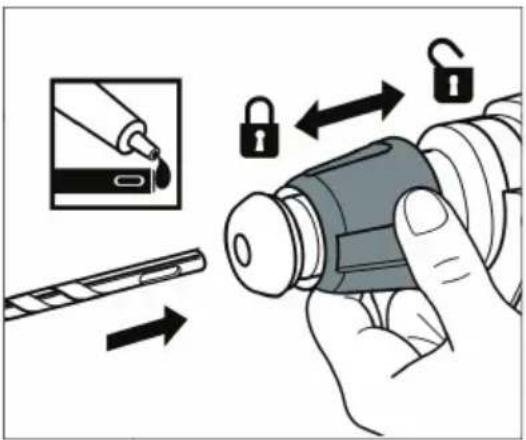

Montering av borr/mejsel

Du kan bara använda borr och mejslar av typ SDS-Plus till borr- och mejselhammaren.

Kengor tillbehoret och smorj in det med lite maskinfett innan du monterar det.

Öppna kragen (2) på SDS-plus-chucken genom att trycka den bakåt och hålla den öppen.

Sätt i önskat tillbehör (borr eller mejsel) i chucken medan du långsamt vrider det till höger.

Släpp kragen så att den glider tillbaks på plats och läser fast tillbehöret. Kontrollera att tillbehöret sitter i mitten av chucken och att det sitter fast.

Rengör och smörj maskinen innan den ställs undan.

Montera borrchucken på samma sätt som övriga tillbehör.

Dra tillbaka kragen på SDS-chucken, genom att trycka den bakåt och hålla den öppen.

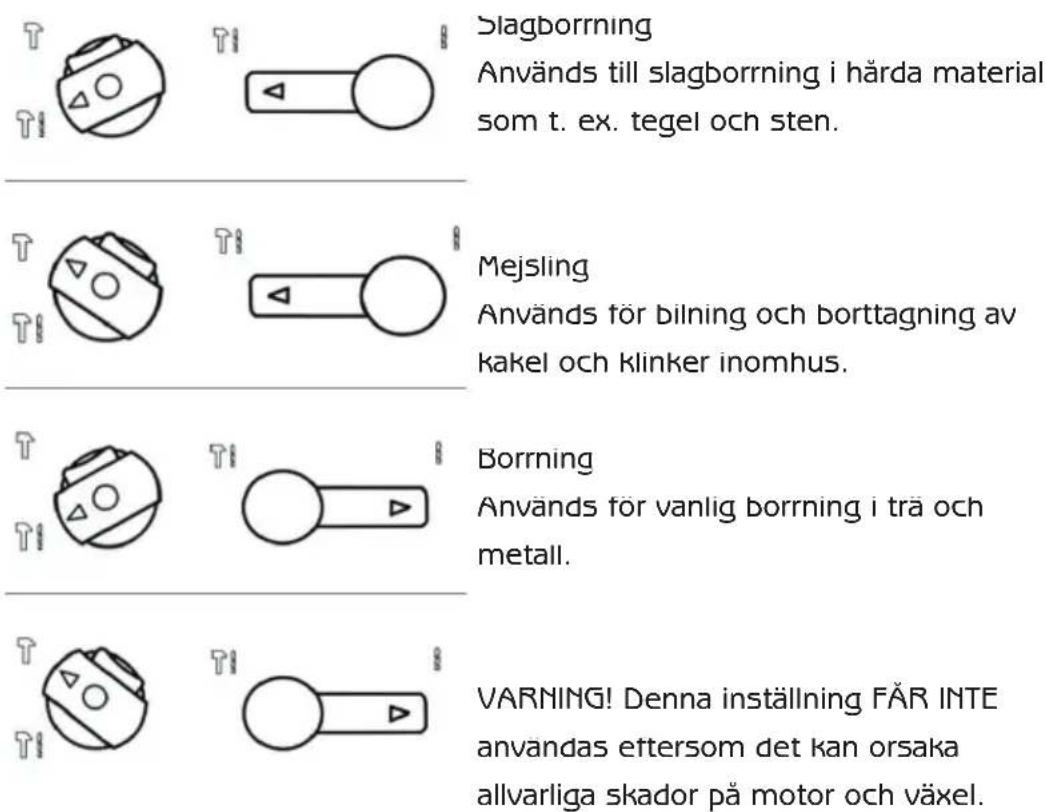

Val av funktion

Du kan ställa in borrhammarens funktion genom att ställa in borrväxeln (4) och slagväxeln (8) enligt följande:

Slagborning

Används till slagborrning i härda material som t. ex. tegel och sten.

Mejsling

Används för bilning och borttagning av kakel och klinker inomhus.

Borning

Används för vanlig borrning i trä och metall.

WARNING! Denna inställning FÄR INTE användas eftersom det kan orsaka allvarliga skador på motor och växel.

OBS! Växlarna får inte användas medan borrhammaren är igång!

Användning

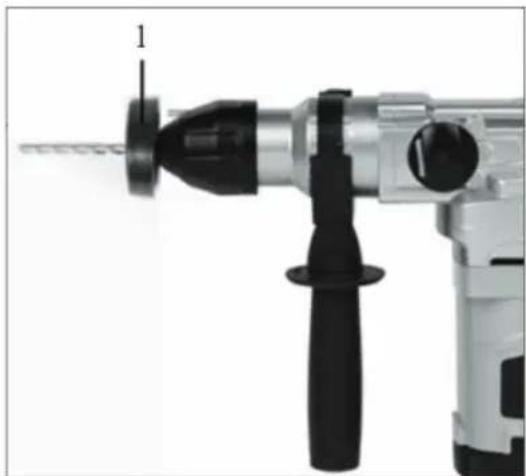

Om du ska borra eller mejsla i uppätriktning bör du sätta dammkäpan (1) på borret för att skydda SDS-Plus-chucken Anslut borrhammaren till ett eluttag. Starta borrhammaren genom att trycka in strömbrytaren (6). Sätt tillbehöret mot arbetsämnet innan du startar borrhammaren om du har valt hammarfunktion. Var uppmärksam på att borrhammaren vibrerar kraftigt när slagfunktionen är vald! Håll borrhammaren stadigt mot arbetsmaterialet och tryck inte för hårt. Borrhammarens rörelser är oftast tillräckliga för att lösa arbetsuppgiften. Om det dock inte räcker bör du använda ett kraftigare verktyg. Borrhammaren stoppas genom att du släpper upp strömbrytarer

Rengöring och underhåll

Torka av borrhammaren med en väl urvriden trasa efter användning och håll alltid borrhammarens ytor och ventilationsöppningar fria från smuts. Rengör ventilationshålen med tryckluft. (max. 3 bar) efter varje arbetsdag. Använd inte frätande eller slipande rengöringsmedel eftersom det kan skada plastdelarna på borrhammaren.

Byte av smörjfett

För att undvika skador och onödigt slitage på borrhammaren, ska du alltid byta ut smörjfettet i växelhuset var sjätte månad.

Låt borrhammaren köras i fl era minuter för att värma upp den. Stäng a borrammaren och dra ut kontakten ur eluttaget.

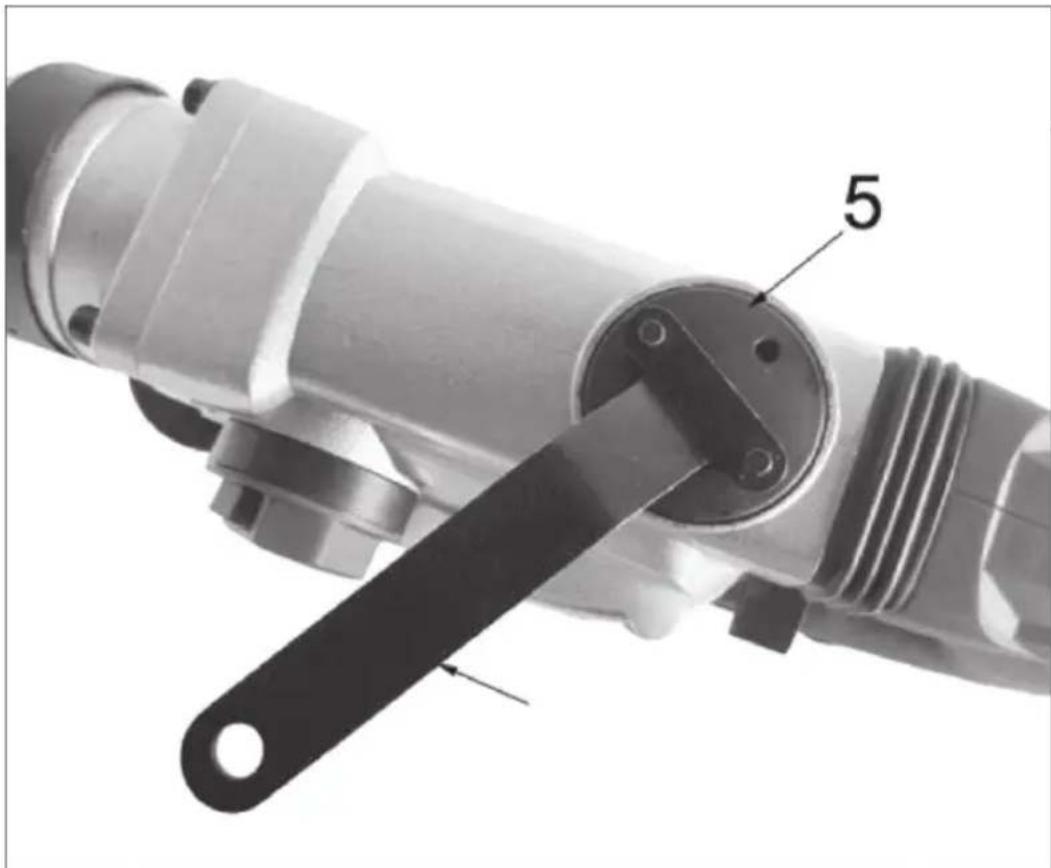

Skruva av locket på smörjhålet (5) med hjälp av nyckeln som medföljer. Häll borrhammaren lodrätt så att chucken pekar uppät. Det får smörjfettet att samlas i växelhuset.

Ta bort det gamla smörjfettet och fyll p åmed 15 gram av medföljande smörjfett (eller annat smörjfett med samma specifi kationer)

Skruva på locket igen och låt borrhammaren gå i en halv minut för att det nya fettet ska fördelas.

Miljöinformation

HP Schou AVS stravar efter att tillverka miljovanliga elektriska och elektroniska produkter och vi vill aven medverka till att sakerstalla ett säkert avyttrande av sådana avfallsprodukter som kan vara skadliga för miljon.

Det är viktigt för oss alla att ha en ren miljö. Vårt företag har som målsättning att uppfylla EU-kraven på detta område så att vi säkerställer insamling, hantering, återvinning och bortskaffande av elektrisk utrustning som annars kan vara skadlig för miljön. Detta innebär även att våra produkter aldrig innehåller några av följande kemikalier eller ämnen

• Bly
• Kvicksilver
• Kadmium
• Sexvärdigt krom
• PBB (polybromerade bifenyler) (fl amskyddsmedel
• PBDE (polybromerade difenyletrar) (fl amskyddsmedel

HP Schou AVS är stolta över att kunna stödja EU:s miljoinitiativ för en renare miljö och förklarar härmed att våra produkter uppfyller såväl WEEE-direktivet (2002/96/EG) som RoHS-direktivet (2002/95/EG).

Även du som konsument kan vara med och skydda vår miljö genom att folja gallande miljobestammelser och lamna in forbrukade elektriska och elektroniska produkter på den kommunala återvinningsstationen. Kom ihåg att ta ur eventuella batterier innan du gör dig av med produkten.

CE-märke monterat: 2012 EU-DEKLARATION

Fremstillet i P.R.C. - Tillverkad i P.R.C

6001

Intygar härmed på eget ansvar, att:

Borehammer

Borrhammare

Är tillverkad enligt följande

DIREKTIV:

2006/95/EEG: Lågspänningsdirektivet.

2004/108/EEG: EMC-direktivet

STANDARDER - NORMER

EN55014-1/A1:2009 - EN55014-2/A2:2008 - EN61000-3-2/A2:2009

EN61000-3-3:2008 - EN60745-1/A11:2010 - EN60745-2-6:2010

HP SCHOU A/S - KOLDING - 28/12/2012
