BRUKSANVISNING 37501 Falke

För att du ska få så stor glädje som möjligt av dit nya verktyg rekommenderar vi att du läser denn: bruksanvisning och de medföljande säkerhets föreskrifterna innan du börjar använda maskinen Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

5 års Utbytesgaranti

Falkeprodukter omfattas av en 5 års utbytesgaranti, gällande från inköpsdatumet. Garantin omfattas inte av hantverkaranvändning utan enbart vid privat användning.

Om det är fel på en Falkeprodukt bytas denna ut av en motsvarande produkt. Garantin ger inte möjlighet att kräva ersättning eller att kräva pengarna tillbaka. Garantin gäller endast vid uppvisande av kvitto.

Kvittot fungerar som garantibevis, så kom ihåg att spara detta

Garantin gäller inte om felet på produkten har uppstått vid eller till följd av en felaktig användning, bristande underhåll eller fel som kan härledas av hantverkaranvändning.

Tekniske data

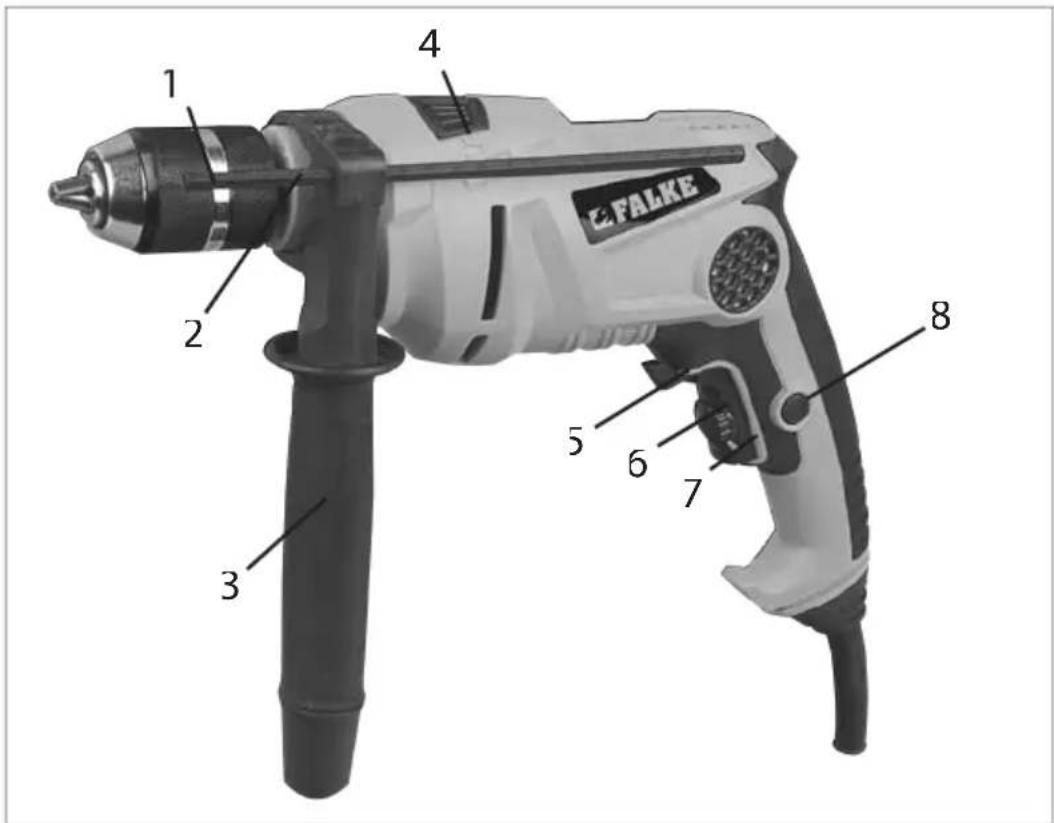

Slagborrmaskinens delar

1. Självspännande borrchuck
2. Djupanslag
3. Stödhandtag
4. Omkopplare, borrning/slagborrning
5. Omkopplare, höger-/vänstergång
6. Hastighetsjusteringsknapp
7. Strömbrytare
8. Låsknapp

Särskilda säkerhetsföreskrifter

Om slagborrmaskinen används som skruvdragare ska man använda vanlig porrning, aldrig slagborrning.

Kontrollera att ventilationsöppningarna på slagborrmaskinen inte är :illtäpptta.

Använd inte ett borr som är skadat eller slött och använd alltid rätt typ av borr till den aktuella uppgiften.

Mindre arbetsmaterial ska spännas fast med en skruvtving eller liknande. fäll aldrig ett arbetsmaterial i handen!

Kontrollera om det fi nns dolda ledningar, rör eller liknande i de materia som du ska borra i, så att du inte träffar dem med borret.

^a atta alltid bägge handtagen när slagborrmaskinen används. Håll alltid slagborren i det isolerade handtaget för att undvika eventuella elektriska

stötar från dolda ledningar.

Lägg ett stycke spillträ under arbetsmaterialet om det är möjligt.

Var försiktig så att borret inte skadar föremål under eller bakom arbetsmaterialet, t.ex. vid borrning i väggar.

Borret får inte ligga emot något när du startar slagborrmaskinen

Släpp genast strömbrytaren om borret fastnar i arbetsmaterialet. Byt rotationsriktning och skruva loss borret

Slagborrmaskinen ska ha stannat helt innan du växlar mellan borrning och slagborrning, byter rotationsriktning eller ändrar borrhastighet.

Lägg aldrig ifrån dig slagborrmaskinen om borret fortfarande roterai (om t.ex. läsknappen är intryckt). Vänta med att lägga ifrån dig slagborrmaskinen tills borret stannat helt. Ta ut stickproppen ur eluttage om slagborrmaskinen inte ska användas.

Undvik att röra vid borret direkt efter användning, eftersom det då är mycket varmt

Vid borrning i vissa material kan hälsovådligt damm uppstå. Använd

skyddsmask.

Förberedelser

Inställning av stödhandtaget

Stödhandtaget (3) kan placeras i en valfri vinkel på 360° runt fl änsel längst fram på slagborrmaskinen, t.ex. under eller vägrätt ut från slagborrmaskinen, så att handtaget ger bästa möjliga stöd. Lossa handtaget genom att vrida dess nedre del, och skjut det in forbl borrchucken och in över fl änsen på slagborrmaskinen. Vrid det till önska position och läs fast det.

Inställning av borrdjupei

Om du vill borra fl era hål med samma djup kan du använda djupanslage (2). Sätt ett borr i slagborrmaskinen enligt beskrivning. Lossa hållaren för djupanslaget på stödhandtaget, och skjut djupanslaget in i hållaren. Få spetsen på djupanslaget till att vara i jämnhöjd med borrets spets. Skjut djupanslaget så längt bakåt som hålet ska vara djupt. Fäst hållaren för djupanslaget.

Val av rotationsriktning

Välj rotationsriktning (vänster eller höger) på omkopplaren (5)

Byt rotationsriktning endast när borrchucken står stilla!

Val av borrning eller slagborrning

Slagborrfunktionen får bara användas när omkopplaren är inställd åt höger (högervarv till iskruvning och borrning). Välj slagborrning eller vanlig borrning på omkopplaren (4). Använd slagborrning vid borrning i betong, sten och cement. Använd vanlig borrning vid borrning i trä, metall, marmor, klinker, kalkcement eller konstmaterial samt för skruvning

Byte av borr

Vrid de två ringarna på den självspännande borrchucken mot varandra, så

att borrchuckens backar lösgörs.

Sätt i borret och spänn fast det genom att vrida ringarna i motsatt riktning.

Kontrollera att borret spänns fast i mitten av chucken och att borret sitter ordentligt fast.

Användning

Montera ett borr som lampar sig for uppgiften.

Ställ in önskad hastighet på hastighetsjusteringsknappen (6).

Starta slagborrmaskinen genom att trycka in strömbrytaren (7).

Slagborrmaskinen stannar nar man slapper strombrytaren. Det tar ett litel tag innan borrchucken stannar helt

Konstant drift

Vid långvariga slipningar kan strömbrytaren hållas inne konstant genom att man trycker in läsknappen (8) när strömbrytaren är inne. Du kan därefter släppa knappen medans slagborrmaskinen kör konstant. Tryck och släpp strömbrytarknappen så läsknappen utlöses för att stanna slagborrmaskine igen

Goda råd om borning

Vid borrning på glatta ytor, t.ex. klinkers, bör du sätta ett stycke kraftig tejp på borrstället före borrningen så att borret inte glider.

Vid borrning i stål ska borrstället först körnas

Vid borrning i tunn metallplät bör du lägga ett stycke spillträ under arbetsmaterialet för att undvika att plattan deformeras.

Smörj borrstället med smörjolja vid borrning i metall. Använd maskinolja till stäl och paraffi nolja till aluminium

För att undvika fl isor vid borrning i trä eller plast kan du lägga ett styckspillträ under arbetsmaterialet eller borra från bägge sidor

Använd höghastighetsborr för borrning i plast

Vid borrning av stora hål bör du förborra med ett mindre borr och sedan borra med den önskade diametern.

Rengöring och underhål

Rengör borrmaskinen med en väl urvriden trasa eller tryckluft efter användning och håll alltid borrmaskinens yta och ventilationsöppningar fria från smuts.

CE-ERKLÆRING

CE-märke monterat: 2012 EU-DEKLARATION

Fremstillet i P.R.C. - Tillverkad i P.R.C

6001

Intygar härmed på eget ansvar, att:

Slagboremaskine

Slagborrmaskin

Är tillverkad enligt följande

DIREKTIV:

2006/42/EG: Maskindirektivet

2004/108/EEG: EMC-direktivet

STANDARDER - NORMER

EN55014-1:2006 - N55014-2:1997+A1:2001+A2:2008

EN60745-1:2009 - EN60745-2-1:2003+A11:2007+A1:2009+A12:2009

EN61000-3-2:2006 - EN61000-3-3:2008

HP SCHOU A/S - KOLDING - 22/05/2012
