BRUKSANVISNING 37507 Falke

För att du ska få så stor glädje som möjligt av dit nya verktyg rekommenderar vi att du läser denn: bruksanvisning och de medföljande säkerhets föreskrifterna innan du börjar använda maskinen Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

5 års Utbytesgaranti

Falkeprodukter omfattas av en 5 års utbytesgaranti, gällande från inköpsdatumet. Garantin omfattas inte av hantverkaranvändning utan enbart vid privat användning.

Om det är fel på en Falkeprodukt bytas denna ut av en motsvarande produkt. Garantin ger inte möjlighet att kräva ersättning eller att kräva pengarna tillbaka. Garantin gäller endast vid uppvisande av kvitto.

Kvittot fungerar som garantibevis, så kom ihåg att spara detta

Garantin gäller inte om felet på produkten har uppstått vid eller till följd av en felaktig användning, bristande underhåll eller fel som kan härledas av hantverkaranvändning.

Tekniske data

Tryk aldrig på spindellåsen, mens skiven roterer

Sæt slibeskiven mod emnet. Den bedste effekt opnås, när slibeskiven er i en

Inkl. 2 skarskivor och 1 slipskiva

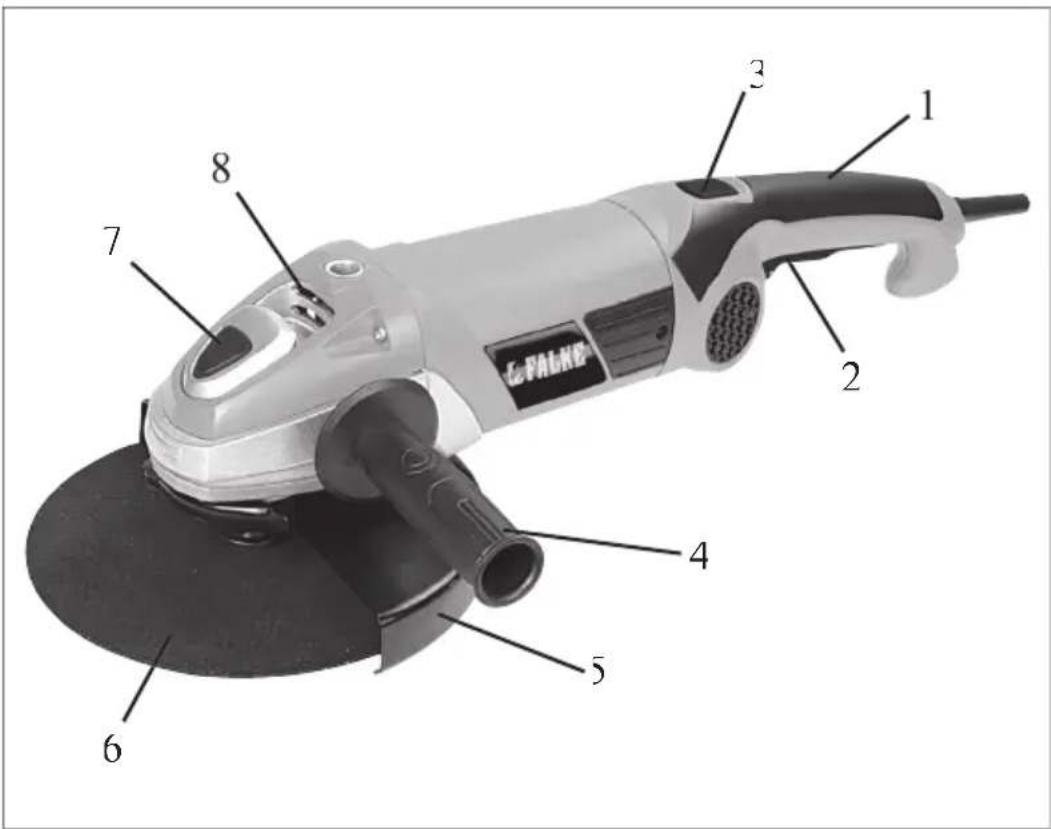

Vinkelslipens delar

1. Handtag
2. Strömbrytare
3. Säkerhetsknapp
4. Sidohandtag
5. Skyddskåpa
6. Slip- eller skärskiva
7. Spindellås
8. Ventilationsöppningar

Särskilda säkerhetsföreskrifter

kontrollera att ventilationsöppningarna på motorn inte är tilltäppta.

5pänn alltid fast arbetsmaterialet med skruvtvingar eller liknande. Håll aldrig fast arbetsmaterialet med handen

Använd alltid rätt typ av slip- eller skärskiva till det jobb du ska utföra.

Använd aldrig en skiva vars maximala hastighet är lägre än verktygets maximala varvtal.

Använd aldrig för stora skivor.

Använd aldrig skadade eller slitna skivor eller skivor som inte problemfritt kan monteras på vinkelslipens spindel. Använd aldrig en adapterring eller iknande för att montera skivor med för stora hål.

5kivan får inte komma i kontakt med arbetsmaterialet eller andra föremål när du startar vinkelslipen.

^5 ör aldrig handen eller fi ngrarna i närheten av skivan när vinkelslipen är

igång.

Håll sladden borta från arbetsområdet

Häll handtaget och själva vinkelslipen fria från olja, fett, vatten eller andra former av vätska.

Tryck aldrig på spindellåset när skivan roterar!

Lägg inte ifrån dig vinkelslipen förrän skivan har stannat helt

Rör inte vid det bearbetade arbetsmaterialet eller vid metallspan precis efter slipning, eftersom de kan vara mycket varma.

Använd inte vinkelslipen för att bearbeta arbetsmaterial av magnesium.

Förberedelse för användning

Montera sidohandtaqet (4) på vänster eller höger sida av vinkelslipen, beroende på om vinkelslipen ska användas av en vänster- eller högerhänt person. Kontrollera att handtaqet sitter fast ordentligt.

Lossa skruven vid skyddskåpan (5) och vrid kåpan i önskat läge. Kåpan ska ställas in så att den skyddar användaren om skivan (6) skulle gå sönder under användningen, så att delar av den slungas ut. Dra åt skruven iqen.

Kontrollera att spindellåset (7) inte är läst, så att skivan kan rotera fritt

Tryck in spindellåset för att blockera spindeln och håll det inne. Vrid axeln tills den läses fast. Ta av fl änsmuttern, skivan och innerfl änsen med hjäl av den medtoljande skruvnyckeln.

Montering av skiva

Sätt innerfl änsen och önskad skiva på spindeln, och montera fl änsmutter igen.

Innerfl änsen och fl änsmuttern ska vändas på olika sätt beroende p

Slipskiva med försänkt centrum:

Skärskiva med försänkt centrum:

Plan skärskiva:

Släpp spindellåset för att frigöra spindeln.

Starta vinkelslipen med strömbrytaren, och låt den gå obelastat i 30 sekunder för att kontrollera att den fungerar korrekt och att det inte

uppstår onormala vibrationer. Stoppa vinkelslipen direkt om den vibreraikraftigt, och undersök orsaken till problemet.

Användning

Ta tag i handtaget (1) och sidohandtaget. Skjut säkerhetsknappen

(3) framåt och nedåt, och starta vinkelslipen genom att trycka in strömbrytaren (2).

Blockera inte ventilationsöppningarna (8) med handen, eftersom

vinkelslipen då kan bli överhettad. Låt slipskivan uppnå full hastighet.

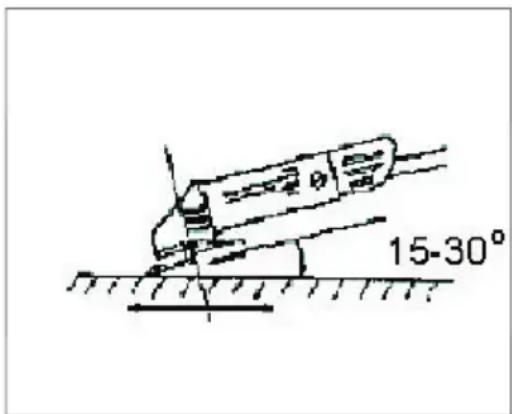

Sätt slipskivan mot arbetsmaterialet. Bästa resultat uppnås när slipskivan ar i en

vinkel på 15-30° i förhållande till arbetsmaterialet.

Ror vinkelslipen med lugna rörelser. Ge vinkelslipen tid att arbeta. Det ai sallan nødvändigt att pressa slipskivan mot den yta som slipas.

Under användningen kan det då och då uppstå gnistor i motorrummet.

Detta är helt normalt och beror inte på något fel

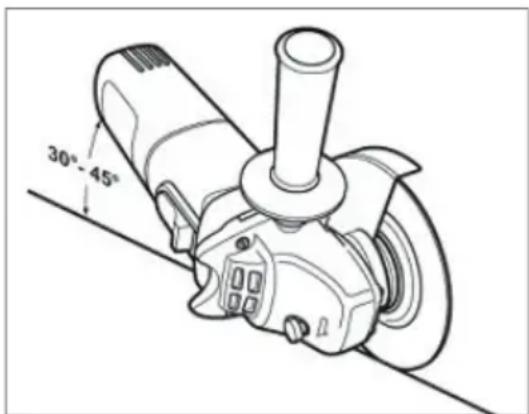

Vid lodrät skärning ska vinkelslipen hållas så att motordelens vinkel är mellan 30° och 45° i förhållande till arbetsmaterialet.

Stäng av vinkelslipen efter användningen.

Rengöring och underhåll

Rengör vinkelslipen genom att torka de yttre delarna med en torr trasa.

Spån och damm kan med fördel blåsas bort med tryckluft. Använd inte vatten för rengöring av vinkelslipen. Se till att ventilationsöppningarna är fria från damm och smuts.

Använd inte frätande eller slipande rengöringsmedel, eftersom sådana kan skada plastdelarna på vinkelslipen.

CE-ERKLÆRING

CE-märke monterat: 2012 EU-DEKLARATION

Fremstillet i P.R.C. - Tillverkad i P.R.C

6001

Intygar härmed på eget ansvar, att:

Vinkelslip

Är tillverkad enligt följande

DIREKTIV:

2006/42/EG: Maskindirektivet

2004/108/EEG: EMC-direktivet

STANDARDER - NORMER

EN55014-1:2006+A1:2009 - EN55014-2:1997+A1:2001+A2:2008

EN60745-1:2009 - EN60745-2-3:2007+A11:2009

EN61000-3-2:2006+A1:2009+A2:2009 - EN61000-3-3:2008

HP SCHOU A/S - KOLDING - 22/05/2012
