BRUKSANVISNING 37518 Falke

För att du ska få så stor glädje som möjligt av dit nya verktyg rekommenderar vi att du läser denn: bruksanvisning och de medföljande säkerhets föreskrifterna innan du börjar använda maskinen Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

5 års Utbytesgaranti

Falkeprodukter omfattas av en 5 års utbytesgaranti, gällande från inköpsdatumet. Garantin omfattas inte av hantverkaranvändning utan enbart vid privat användning.

Om det är fel på en Falkeprodukt bytas denna ut av en motsvarande produkt. Garantin ger inte möjlighet att kräva ersättning eller att kräva pengarna tillbaka. Garantin gäller endast vid uppvisande av kvitto.

Kvittot fungerar som garantibevis, så kom ihåg att spara detta

Garantin gäller inte om felet på produkten har uppstått vid eller till följd av en felaktig användning, bristande underhåll eller fel som kan härledas av hantverkaranvändning.

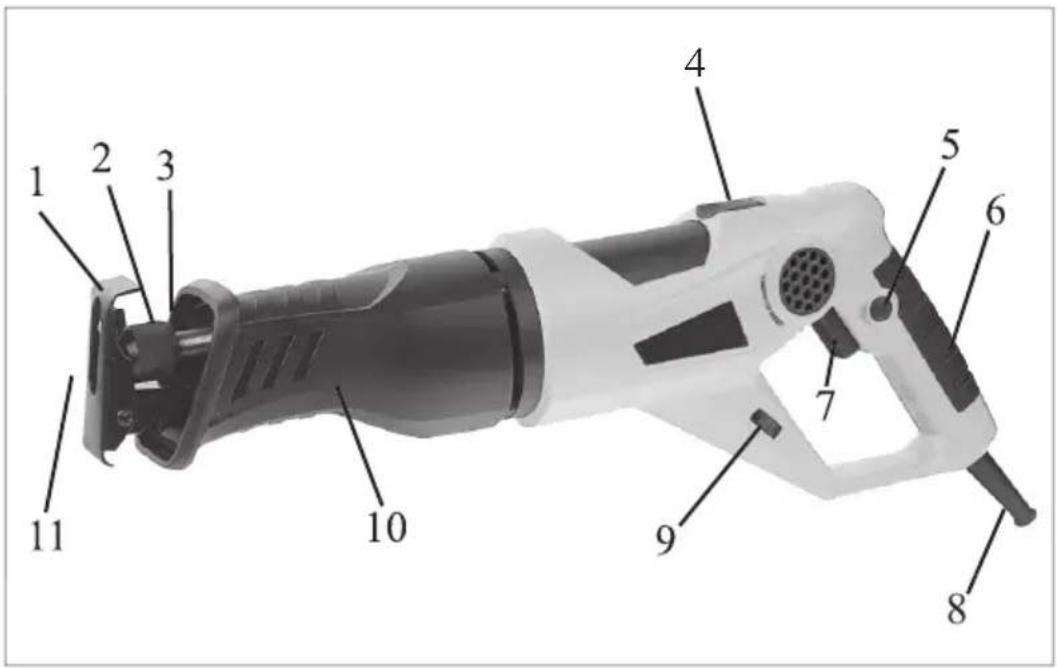

Tekniske data

1. Fotplatta
2. Sågbladshållare
3. Lässkruvar
4. Positionsknapp
5. Låsknapp
6. Bakre handtag
7. Strömbrytare
8. Sladd och stickkontakt
9. Hastighetsväljare
10. Främre handtag
11. Sågblad (visas inte)

Särskilda säkerhetsföreskrifter

Sågens metalldelar kan bli strömförande om du råkar säga i en ledning. Häll därför endast sägen i det isolerade handtaget.

Lägg aldrig sågen på ett bord eller en arbetsbänk om den inte har stannat helt. Klingan fortsatter kora ett kort ogonblick efter det att maskinen har stangts av.

Kontrollera att arbetsmaterialet inte innehåller spikar, skruvar eller andra saker som kan skada sågbladet.

Använd alltid skyddshandskar när du hanterar sågklingan

Lägg aldrig handen eller fi ngrarna på arbetsstycket framför, bakom elle under sågen när den är igång.

Sågbladet får inte vidröra något när du startar sågen.

Stoppa aldrig sägklingan genom att pressa ned sågen eller genom att trycka på sidan av sägklingan.

Använd inte spruckna, slöa eller skadade klingor

Såga inte i arbetsmaterial som är tjockare än sågbladets maximala sågdjup, eller om det inte fi nns tillräckligt mycket utrymme för sågblade under arbetsmaterialet.

Kontrollera att ventilationshålen på motorn inte är tilltäpptta.

Om det uppstår mycket damm, eller om man sågar i hälsofarliga material, ska skyddsmask användas. Läs eventuella säkerhetsdatablad från leverantören av materialet.

Rör inte vid sågbladet eller eventuella metallspån precis efter sågning, eftersom de kan vara mycket varma.

Sätt ALDRIG fast sågen med sågbladet uppåt i en skruvtving eller något liknande för att använda den som bordssåg. Det kan medföra allvarliga olyckor.

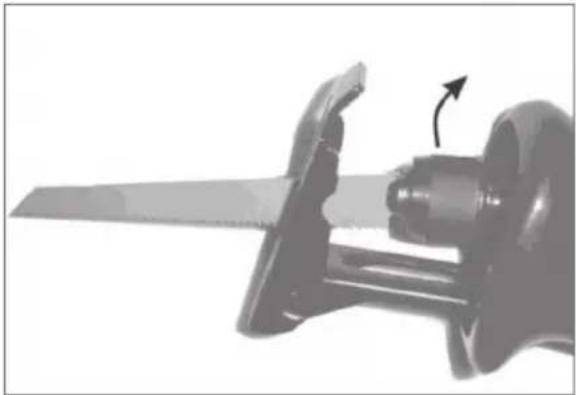

Byte av sågblad

Koppla bort sägen från vagguttaget.

Vrid sägbladshållaren (2) moturs med handen, och håll fast den.

Sätt i sågbladet (11) och släpp sågbladshållaren. Kontrollera att sågbladet sitter rätt i sågbladshållaren.

Anslut sågan till eluttaget, och kontrollera att sågbladet inte slår från sida till sida när den är igång.

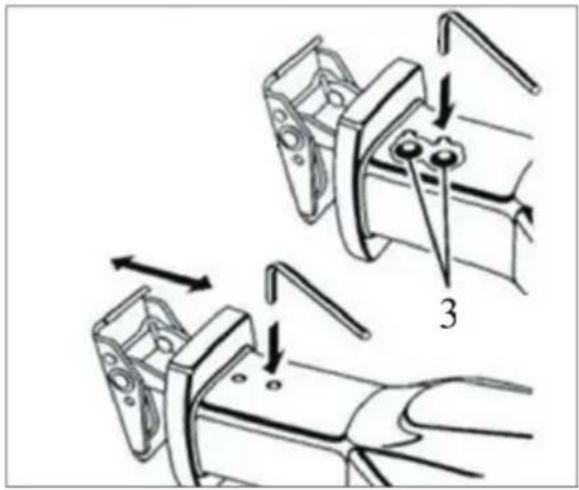

Fotplattan (1) kan justeras för att ställa in sägdjupet.

Lossa lässkruvarna (3) vid läsplattan med en sexkantnyckel, ställ in önskat sågdjup och spänn fast lässkruvarna igen.

Anpassning av arbetsställning

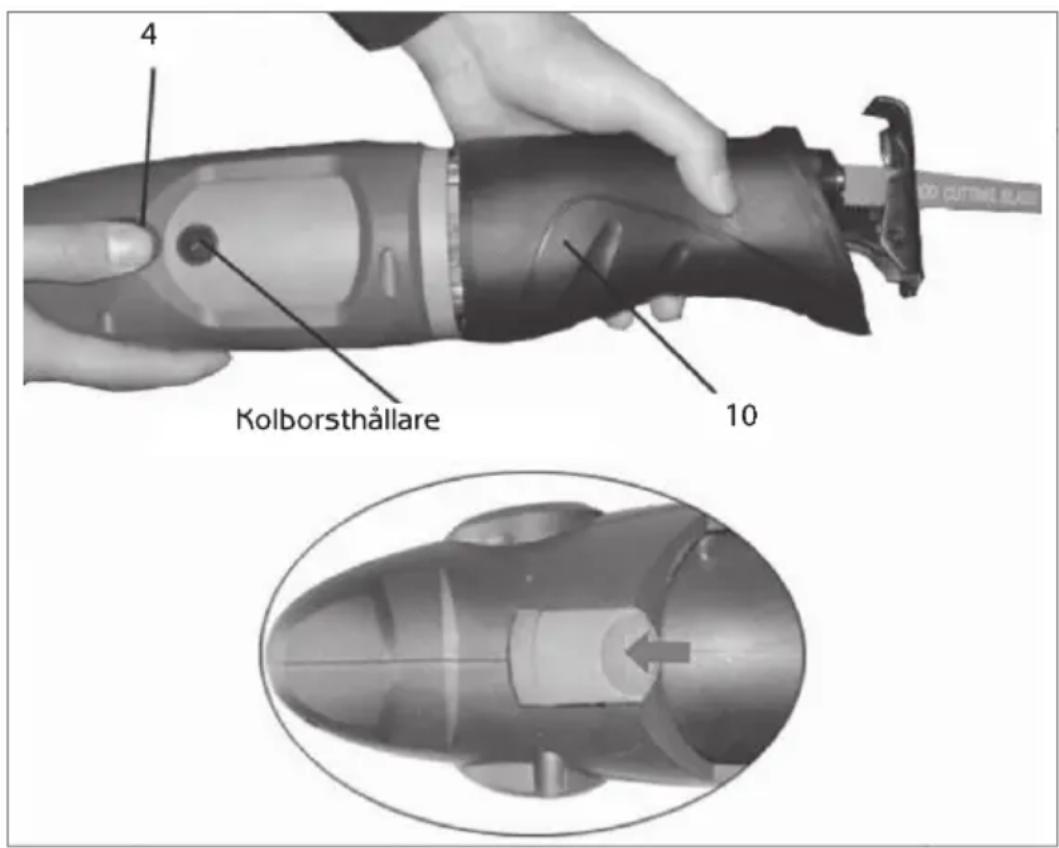

Sågens främre (10) och bakre handtag (6) kan vridas i förhållande till varandra så att du kan erhålla bästa möjliga arbetsställning. Dra positionsknappen (4) bakåt och vrid handtagen i förhållande till varandra. Handtagen kan läsas i 5 olika lägen. Släpp positionsknappen och se till att handtagen går i ingrepp mot varandra.

Användning

Starta sågen genom att trycka in på/av-knappen (7). Sågbladet rör sig fram och tillbaka. Hastigheten kan regleras med hastighetsväljaren (9). Justera sågbladets hastighet efter det material du ska säga i. Hastigheten hålls konstant genom att trycka in läsknappen (5). Läsknappen frigörs när du trycker in strömbrytaren helt. Sågen stannar när man släpper strömbrytaren.

Goda råd om sågning

Använd alltid ett sågblad som är avsett för uppgiften och arbetsmaterialet Håll alltid sägen med båda händer

Se till att sågbladet inte vidrör något och att sladden inte är i vägen.

Se till att arbetsmaterialet är ordentligt fastspänt och att såglinjen är tydligt markerad.

Starta sägen. Placera fotplattan mot arbetsämnet och låt sågbladet träffa såglinjen

Såga, men tryck inte hårdare än att sågbladet hela tiden kan följa med.

Undvik att trycka sågbladet i sidled

Särskilt om sticksågning

Placera plattan på arbetsmaterialet så att sågbladet ligger vägrätt över såglinjen utan att röra den.

Starta sägen och vinkla den försiktigt uppåt medan den stöder mot plattan, tills sågklingan vidrör arbetsmaterialet vid såglinjen.

Låt sågbladet arbeta sig igenom ämnet och fortsätt att luta sågen tills den står vinkelrätt mot ämnet.

Sågning i metall

Smörj arbetsämnet och sågbladet med skärolja för att skydda verktyget och undvika överhettning och missfärgning. Stötta arbetsmaterialet med träklossar på bägge sidor

Sågning i plast

Såga aldrig med maximal hastighet.

Gör en provsågning för att kontrollera att materialet håller för den värme som utvecklas.

Rengöring och underhåll

Torka av sägen med en väl urvriden trasa efter användning och håll alltic sägens yta och ventilationshål fria från smuts.

Använd inte frätande eller slipande rengöringsmedel, vilka kan skada sågens plastdelar.

Miljöinformation

Elektriska och elektroniska produkter (EEE) innehåller material, komponenter och amnen som kan vara farliga och skadliga for manniskors halsa och for miljon om avfallet av elektriska och elektroniska produkter (EEE) inte bortskaffas korrekt. Produkter som är markerade med nedanstående överkryssade sophink är elektriska och elektroniska produkter. Den overkryssade sophinken symboliserar att avfall av elektriska och elektroniska produkter inte får bortskaffas tillsammans med osorterat hushållsavfall, utan de ska samlas in separat.

CE-ERKLÆRING

CE-märke monterat: 2015 EU-DEKLARATION

Fremstillet i P.R.C. - Tillverkad i P.R.C

6001

Intygar härmed på eget ansvar, att: Svärdsåg

Är tillverkad enligt följande DIREKTIV:

2006/95/EG: Lågspänningsdirektivet.

2004/108/EG: EMC-direktivet

STANDARDER - NORMER

EN55014-1/A1:2009 - EN55014-2/A2:2008 - EN61000-3-2/A2:2009

EN61000-3-2:2008 - EN60745-1/A11:2010 - EN60745-2-11:2010
