BRUKSANVISNING 37512 Falke

För att du ska få så stor glädje som möjligt av dit nya verktyg rekommenderar vi att du läser denn: bruksanvisning och de medföljande säkerhets föreskrifterna innan du börjar använda maskinen Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

5 års Utbytesgaranti

Falkeprodukter omfattas av en 5 års utbytesgaranti, gällande från inköpsdatumet. Garantin omfattas inte av hantverkaranvändning utan enbart vid privat användning.

Om det är fel på en Falkeprodukt bytas denna ut av en motsvarande produkt. Garantin ger inte möjlighet att kräva ersättning eller att kräva pengarna tillbaka. Garantin gäller endast vid uppvisande av kvitto.

Kvittot fungerar som garantibevis, så kom ihåg att spara detta

Garantin gäller inte om felet på produkten har uppstått vid eller till följd av en felaktig användning, bristande underhåll eller fel som kan härledas av hantverkaranvändning.

Tekniske data

Momentinstallningar: 24+1

Batteri: 12 V 1,5 Ah NiMH

Uppladdningstid: 1 timme

Med LED-arbetslampa och LCD-batteriindikator

Medtöljande tillbehör: Batteri, laddare, 6 borr och

6 borrbits med hållare

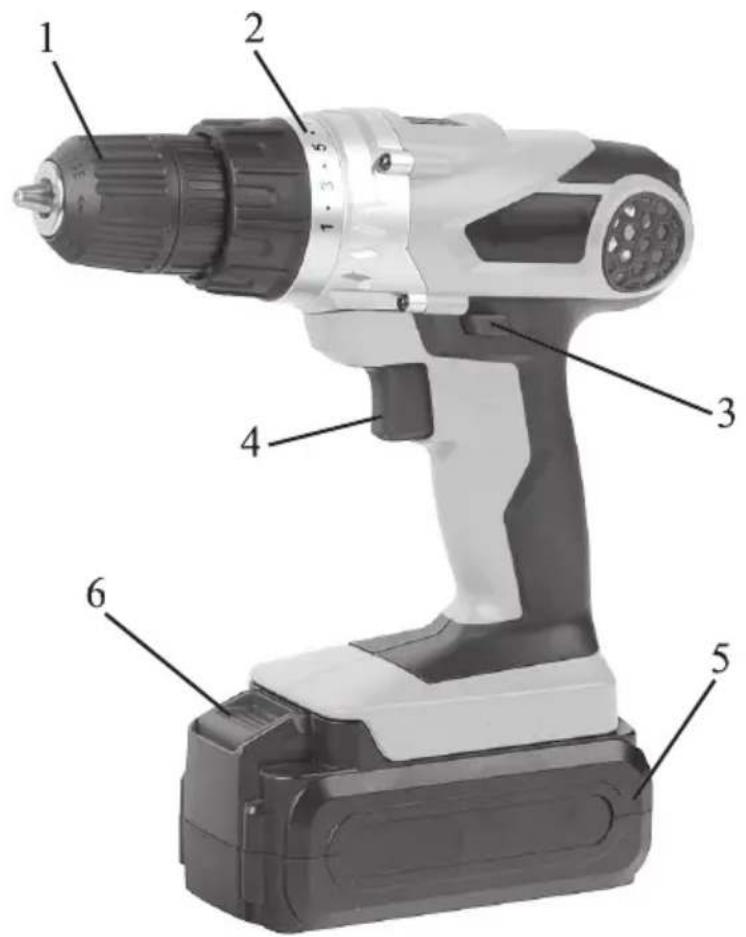

Borrmaskinens delar

1. Självspännande borrpatron
2. Momentväljare (24 inställningar+borring)
3. Omkopplare, höger-/vänstergång
4. Start/stoppknapp (steglös)
5. Batteripack
6. Utlösare

Säkerhetsföreskrifter

Använd enbart batteriladdaren vid rumstemperatur (högst 40 °C).

Anvand inte batteriladdaren om batteripacket, laddaren eller sladden ar skadade.

Kontrollera att ventilationsöppningarna på borrmaskinen inte är tilltäppta.

Anvand inte skadade eller sloa borrar eller skruvbits och använd alltid ratt typ av borr for den aktuella uppgiften.

Mindre arbetsstycken måste hållas fast med en skruvtving eller liknande.

Håll aldrig ett arbetsmaterial i handen

Kontrollera om det fi nns dolda ledningar, rör eller liknande i d

arbetsstycken du ska borra i, så att du inte träffar dem med borret.

Lägg ett stycke spillträ under arbetsmaterialet om det är möjligt.

Var försiktig så att borret inte skadar föremål under eller bakom

arbetsmaterialet, t.ex. vid borning i väggar.

Borrer får inte ligga emot något när du startar borrmaskinen

Vid borrning i vissa material kan hälsovådligt damm uppstå. Använd

andningsskydd.

Borrmaskinen ska ha stannat helt innan du byter rotationsriktning

Lägg aldrig borrmaskinen ifrån dig innan den har stannat helt. Vänta tills

borren har stannat helt innan du lägger den åt sidan såvida den inte ska

användas igen.

Undvik att röra vid borret direkt efter användning, eftersom det då är

mycket varmt

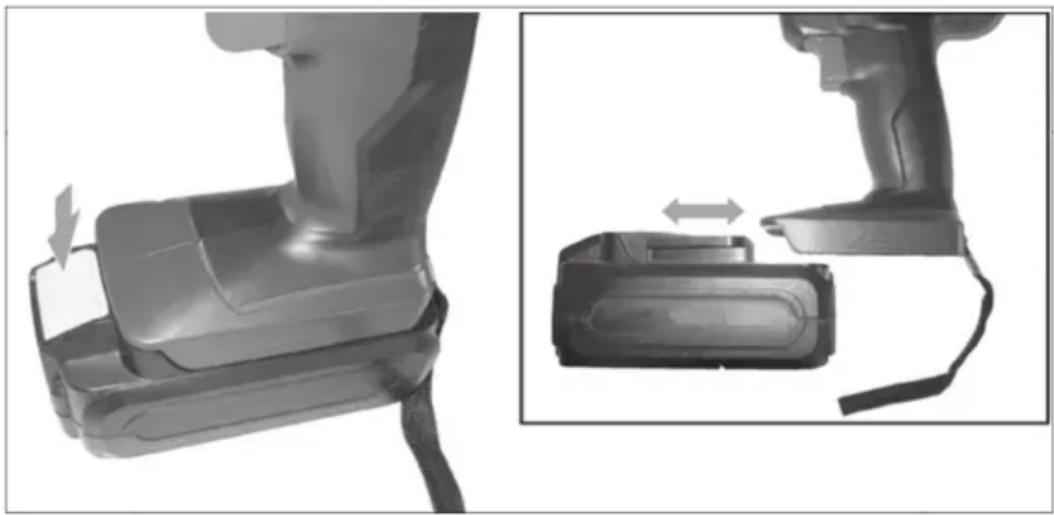

Laddning och montering av batteri

Ladda batteriet helt innan borrmaskinen används första gången.

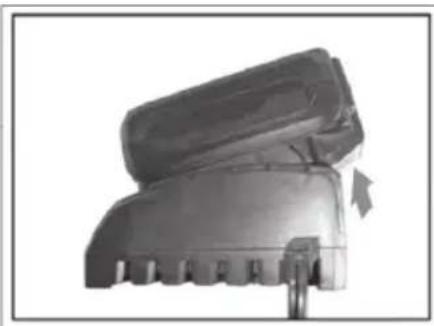

Tryck in batterilåset (6) på batteriet (5), och ta bort batteripaketet. Placera batteripacket i laddstationen. Batteripacket kan bara sätta i laddstationen åt ett håll. Stoppa i kontakten i vägguttaget. Den gröna dioden lyser

Den röda dioden blinkar medan batteriet laddas. En full uppladdning tar ca 1 timme. När batteriet är fulladdat lyser den röda dioden fast. Dra ur kontakten ur vägguttaget efter uppladdning och sätt tillbaka batteriet i borrmaskinen.

DBS! Batteriet är inte helt laddat vid leveransen. Det måste laddas under en timme innan du kan börja använda det. Batteriet när inte full kapacitet 'örrän det blivit helt uppladdat cirka fem gånger.

Förberedelser

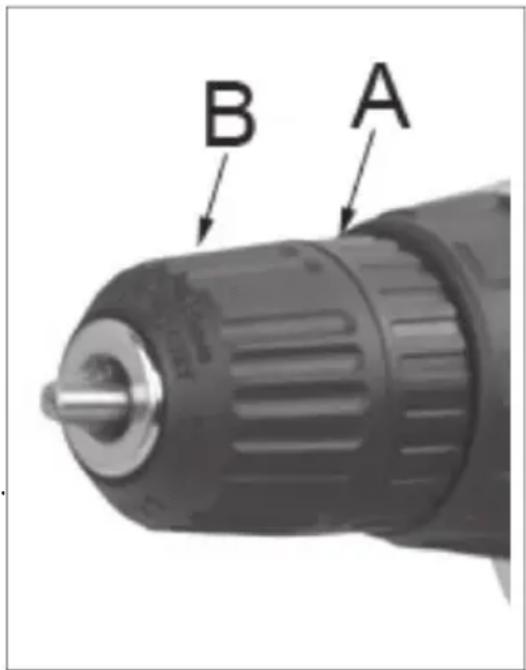

Byte av borr

Ställ omkopplaren (4) i mittposition.

Håll fast den inre delen av

borrchucken (A) med handen. Vrid

den yttre delen av borrchucken (B)

moturs för att oppna chuckbackarna.

Sätt i en borr i chucken. Vrid den

yttre delen av borrchucken (B)

medurs för att stänga chuckbackarna.

Kontrollera att borret spänns fast

i mitten av chucken och att borret

sitter ordentligt fast.

Val av rotationsriktning

Välj rotationsriktning (vänster eller höger) på omkopplaren (3).

Om omkopplaren ställs in i mittposition kan borrmaskinen inte starta.

Val av moment

Välj önskat moment genom att vrida momentväljaren (2) till

önskad position. Ju högre tal momentväljaren ställs in på, desto

högre är borrmaskinens moment. Om du ska borra ska du ställa in

momentinställningen i läge för borrning.

Användning

Montera en lämplig borr eller bits för uppgiften. Välj rotationsriktning och moment.

Starta borrmaskinen genom att trycka in på-/av-knappen (4). Ju längr

strömbrytaren hålls intryckt, desto snabbare roterar borret. Arbetslampa

tänds och lyser upp arbetsområdet när du trycker in strömbrytarer

Låt borret uppnå maximal hastighet innan du borrar i arbetsmateriale

Belasta inte borren för hårt. Välj en längsam borrhastighet för skruvning

stora borr eller härda material och en snabbare hastighet för små borr elle

mjukare material

Borrmaskinen stoppas genom att släppa upp på/-av-knapper

Goda råd om borning

Vid borrning på glatta ytor, t.ex. klinkers, bör du sätta ett stycke kraftig tejp på borrstället före borrningen så att borret inte glider

Vid borrning i stål ska borrstället först körnas.

Vid borrning i tunn metallplåt bör du lägga ett stycke spillträ under arbetsmaterialet for att undvika att plattan deformeras.

Smorj borrstallet med smorjolja vid borrning i metall. Anvand maskinolja till stål och paraffi nolja till aluminium

För att undvika fl isor vid borrning i trä eller plast kan du lägga ett styckspillträ under arbetsmaterialet eller borra från bägge sidor

Använd höghastighetsborr för borrning i plast.

Vid borrning av stora hål bör du förborra med ett mindre borr och sedan borra med den önskade diametern.

Rengöring och underhåll

Rengör borrmaskinen med en härt urvriden trasa eller med tryckluft och se till att ventilationsöppningarna alltid är fria från smuts

Använd inte frätande eller slipande rengöringsmedel eftersom dessa kan angripa plastdelarna på borrmaskinen.

Miljöinformation

HP Schou AVS stravar efter att tillverka miljovanliga elektriska och elektroniska produkter och vi vill aven medverka till att sakerstalla ett säkert avyttrande av sådana avfallsprodukter som kan vara skadliga för miljon.

Det är viktigt för oss alla att ha en ren miljö. Vårt företag har som målsättning att uppfylla EU-kraven på detta område så att vi säkerställer insamling, hantering, återvinning och bortskaffande av elektrisk utrustning som annars kan vara skadlig för miljön. Detta innebär även att våra produkter aldrig innehåller några av följande kemikalier eller ämnen

• Bly
• Kvicksilver
• Kadmium
• Sexvärdigt krom
• PBB (polybromerade bifenyler) (fl amskyddsmedel
• PBDE (polybromerade difenyletrar) (fl amskyddsmedel

HP Schou A/S är stolta över att kunna stödja EU:s miljöinitiativ för en renare miljö och förklarar härmed att våra produkter uppfyller såväl WEEE-direktivet (2002/96/EG) som RoHS-direktivet (2002/95/EG).

Även du som konsument kan vara med och skydda vår miljö genom att folja gallande miljobestammelser och lamna in forbrukade elektriska och elektroniska produkter på den kommunala återvinningsstationen. Kom ihåg att ta ur eventuella batterier innan du gör dig av med produkten.

CE-märke monterat: 2012 EU-DEKLARATION

Fremstillet i P.R.C. - Tillverkad i P.R.C

6001

Intygar härmed på eget ansvar, att:

Akku-boremaskine

Batteridriven borrmaskin

Är tillverkad enligt följande

DIREKTIV:

2006/95/EEG: Lågspänningsdirektivet.

2004/108/EEG: EMC-direktivet

STANDARDER - NORMER

EN55014-1:2006+A1+A2 - EN55014-2:1997+A1+A2 - EN60745-1:2009+A11

EN60745-2-1:2010 - EN60745-2-2:2010

HP SCHOU A/S - KOLDING - 28/12/2012
