BRUGSANVISNING 37501 Falke

For at du kan få mest mulig glæde af dit nye værktøj beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager det i brug Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om værktøjets funktioner

Falkeprodukter er dækket af en 5 års ombytningsgaranti, gældende fi købsdatoen. Garantien dækker ved ikke-erhvervsmæssig, dvs. privat, bru

Hvis der er mangler eller fejl ved Falkeproduktet, vil det blive ombyttet med et tilsvarende produkt. Garantien giver ikke mulighed for at kræve erstatning, forholdsmæssigt afslag eller mulighed for at kræve pengene tilbage. Ombytningsgarantien dækker dog kun ved forevisning af kassebon; hvis denne ikke kan fremvises, kan produktet ikke ombyttes.

Kassebonen fungerer som garantibevis, og skal derfor opbevares gennem hele produktets levetid.

Garantien dækker ikke ved fejl på produktet, som er opstået ved eller er en følge af forkert anvendelse, manglende vedligeholdelse eller ændring af produktet, samt fejl opstået i forbindelse med erhvervsmæssig brug af produktet.

Introduktior

Spænding/trekvens: 250 V \~ 50 Hz

Effekt:

810 W

Hastighed:

0-2.900 o/min

Slagtrekvens: 0-44.000 slag/min

Borepatron: 15 mm selvspændende

Inkl. 12 dor

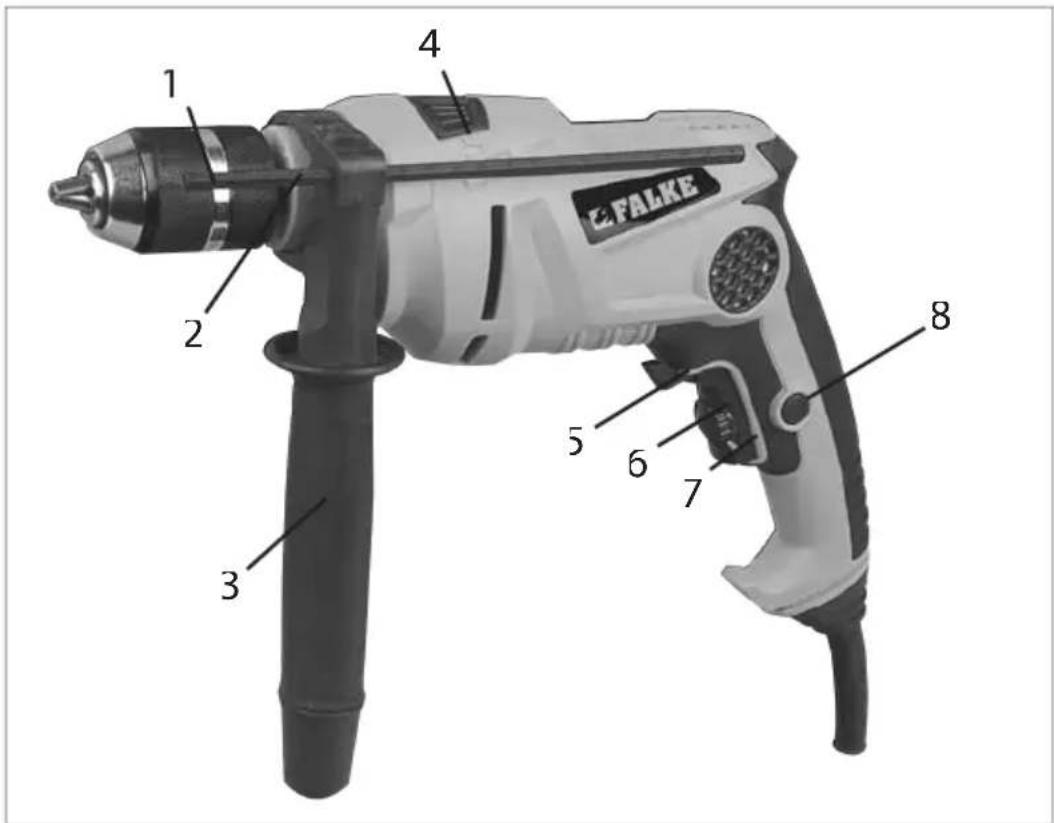

Slagboremaskinens dele

1. Selvspændende borepatron
2. Dybdeanslag
3. Støttehåndtag
4. Omskifter, boring/slagboring
5. Omskifter, højre-/venstreløb
6. Hastighedsjusteringsknap
7. Tænd/sluk-knap
8. Låseknap

Særlige sikkerhedsforskrifter

tvis slagboremaskinen bruges som skruemaskine, skal der bruges almindelig boring, aldrig slagboring

Kontrollér, at ventilationsåbningerne på slagboremaskinen ikke er:ilstoppet.

3rug ikke beskadigede eller sløve bor, og brug altid den korrekte type bor:il den forhåndenværende opgave.

Mindre arbejdsemner skal fastgøres i en skruestik eller lignende. Hold aldrig arbejdsemner i hånden!

Kontrollér, om der er skjulte ledninger eller lignende i de emner, du skal pore i, for at undgå at ramme dem med boret.

Tag altid fat om begge håndtag ved brug af slagboremaskinen. Hold altid slagboremaskinen i de isolerede håndtag for at undgå et eventuelt

elektrisk stød fra skjulte ledninger

Læg et stykke affaldstræ under arbejdsemnet, når det er muligt. Pas på, at boret ikke beskadiger genstande under eller bag arbejdsemnet, f.eks. ved boring i vægge

Boret må ikke berøre noget, när du starter slagboremaskinen

Slip omgående tænd/sluk-knappen, hvis boret sidder fast i arbejdsemnet.

Slagboremaskinen skal være standset helt, inden du skifter mellem boring og slagboring, skifter omløbsretning eller ændrer borehastigheden

Læg aldrig slagboremaskinen fra dig, hvis boret stadig roterer (hvis

läseknappen f.eks. er trykket ind). Vent, til boret er standset helt, med at lægge slagboremaskinen til side, og tag stikket ud af stikkontakten, hvis slagboremaskinen ikke skal bruges.

Undgå at røre ved boret lige efter brug, da det bliver meget varmt

Ved boring i visse materialer kan der forekomme sundhedsskadeligt støv.

Brug ändedrætsværn

Klargøring

Indstilling af støttehändtaget

Støttehåndtaget (3) kan anbringes i en vilkärlig vinkel 360° omkring fl angen forrest på slagboremaskinen, f.eks. under eller vandret ud fraslagboremaskinen, så håndtaget giver den bedst mulige støtte. Løsn håndtaget ved at dreje den nederste del af det, og skub det ind forbi borepatronen og ind over fl angen på slagboremaskinen. Drej det til der ønskede position, og stram håndtaget igen.

Indstilling af boredybde

Hvis du vil bore fl ere huller med samme dybde, kan du brugdybdeanslaget (2). Sæt et bor i slagboremaskinen som beskrevet. Løsn holderen til dybdeanslaget på støttehåndtaget, og skub dybdeanslaget ind i holderen. Få spidsen af dybdeanslaget til at fl ugte med borets spids Skub dybdeanslaget så langt bagud, som hullet skal være dybt. Fastgør holderen til dybdeanslaget.

Valg af omløbsretning

Vælg omløbsretning (venstre eller højre) på omskifteren (5).

Skift kun omløbsretning, när borepatronen holder stille!

Valg af boring eller slagboring

Slagborefunktionen må kun bruges, när omskifteren er indstillet til højre (højreløb til iskruning og boring). Indstil slagboremaskinen til slagboring eller almindelig boring på omskifteren (4). Brug slagboring til boring i beton, sten og cement. Brug almindelig boring til boring i træ, metal, marmor, klinker, kalkcement eller kunststoffer samt til skrueopgaver

Udskiftning af bor

Drej de to ringe på den selvspændende borepatron modsat hinanden, så borepatronens kæber løsnes.

Sæt boret i, og spænd det fast ved at dreje ringene i den modsatte retning

end før. Kontrollér, at boret sidder i midten af borepatronen, og at de sidder fast.

Brug

Monter et egnet bor til opgaven.

Indstil den ønskede hastighed på hastighedsjusteringsknappen (6).

Start slagboremaskinen ved at trykke tænd/sluk-knappen (7) ind.

Slagboremaskinen stoppes ved at slippe tænd/sluk-knappen. Der går et øjeblik, inden borepatronen standser helt

Konstant drift

Du kan få slagboremaskinen til at køre konstant ved at trykke på

läseknappen (8), samtidigt med at du holder tænd/sluk-knappen inde.

Du kan derefter slippe begge knapper, mens slagboremaskinen kørei

konstant. Tryk og slip tænd/sluk-knappen, så läseknappen udløses, for at stoppe slagboremaskinen igen.

Gode råd om boring

Ved boring i glatte overfl ader, f.eks. klinker, bør du sætte et stykke krafti tape på borestedet inden boring, så boret ikke glider

Ved boring i stål skal borestedet først kørnes

Ved boring i tynde metalplader bør du lægge et stykke affaldstræ under arbejdsemnet for at undgå deformation af pladen.

For at undgå splinter ved boring i træ eller plast kan du lægge et stykke affaldstræ under arbejdsemnet eller bore fra begge sider

Brug højhastighedsbor til boring i plast

Ved boring af store huller bør du bore for med et mindre bor og dereftebore med den ønskede diameter

Rengør slagboremaskinen med en hårdt opvredet klud eller trykluft efter brug, og hold altid slagboremaskinens overfl ade og ventilationsåbninger fi for snavs.

Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribet plastdelene på slagboremaskinen

Tekniska data

Spanning/trekvens: 250 V \~ 50 Hz

Effekt: 810 W

Varvtal: 0-2 900 v/min

Slagtrekvens: 0-44 000 slag/min

Borrchuck: 15 mm, sjalvspannande

Inkl. 12 borr

CE-mærke er anbragt: 2012 EF-OVERENSSTEMMELSESERKLÆRING

Er fremstillet i overensstemmelse med følgende DIREKTIVER:

2006/42/EF: Maskindirektivet

2004/108/E∅F: EMC-direktivet
