BRUGSANVISNING LT63011 Falke

For at du kan få mest mulig glæde af dit nye værktøj beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager det i brug Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om værktøjets funktioner

Falkeprodukter er dækket af en 5 års ombytningsgaranti, gældende fi købsdatoen. Garantien dækker ved ikke-erhvervsmæssig, dvs. privat, bru

Hvis der er mangler eller fejl ved Falkeproduktet, vil det blive ombyttet med et tilsvarende produkt. Garantien giver ikke mulighed for at kræve erstatning, forholdsmæssigt afslag eller mulighed for at kræve pengene tilbage. Ombytningsgarantien dækker dog kun ved forevisning af kassebon; hvis denne ikke kan fremvises, kan produktet ikke ombyttes.

Kassebonen fungerer som garantibevis, og skal derfor opbevares gennem hele produktets levetid.

Garantien dækker ikke ved fejl på produktet, som er opstået ved eller er en følge af forkert anvendelse, manglende vedligeholdelse eller ændring af produktet, samt fejl opstået i forbindelse med erhvervsmæssig brug af produktet.

Introduktior

Spænding/trekvens: 250 V \~ 50 Hz

Effekt: 1.500 W

Hastighed: 4.500 o/min

Klinge: ∅185 mm 40T, 20 mm huldiameter

Maks. skærekapacitet ved 90°: 64 mm

Maks. skærekapacitet ved 45°: 40 mm

Med laser

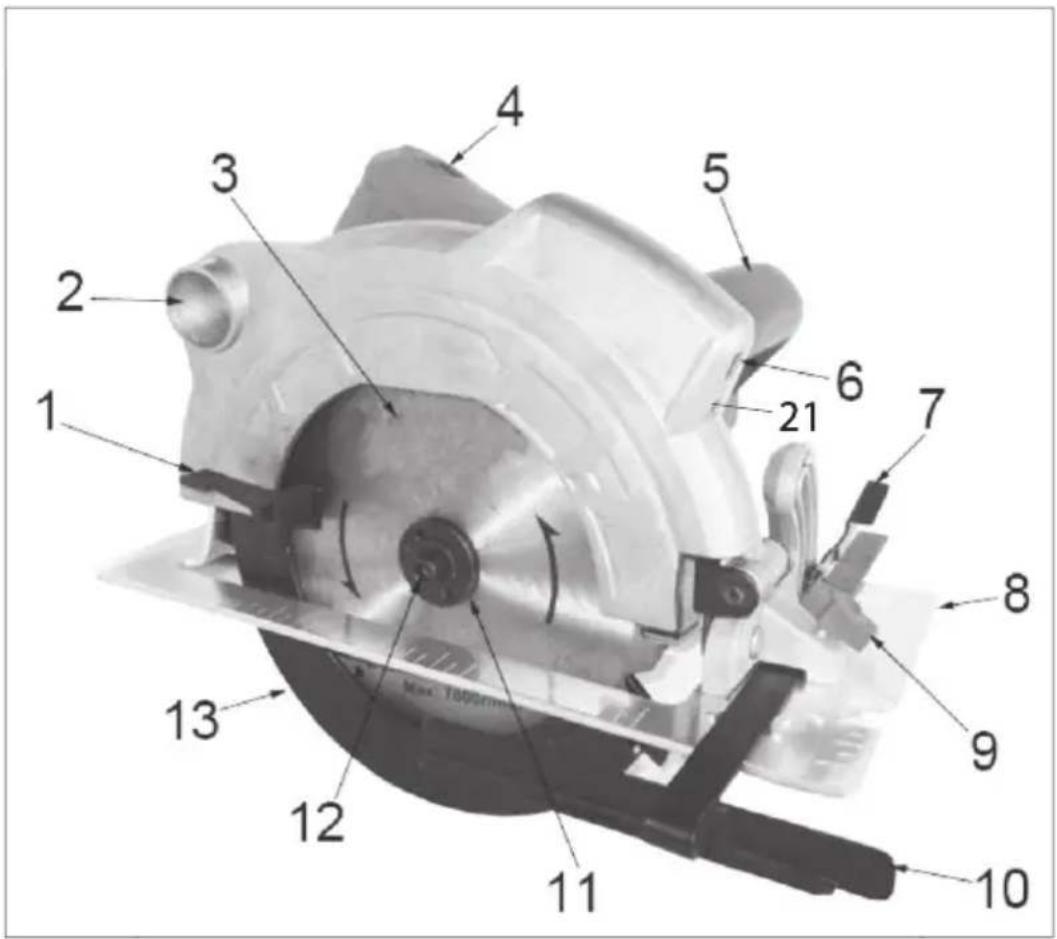

1. Greb til bevægelig klingeskærm
2. Støvudsugningsstuds
3. Savklinge
4. Tænd/sluk-knap til laser og LED-lys
5. Støttehåndtag
6. Laser

7. Smigindstillingsgreb

8. Sål

9. Låseskrue til parallelstyr
10. Parallelstyr
11. Ydertlang
12. Låseskrue til klinge
13. Bevægelig klingeskærm

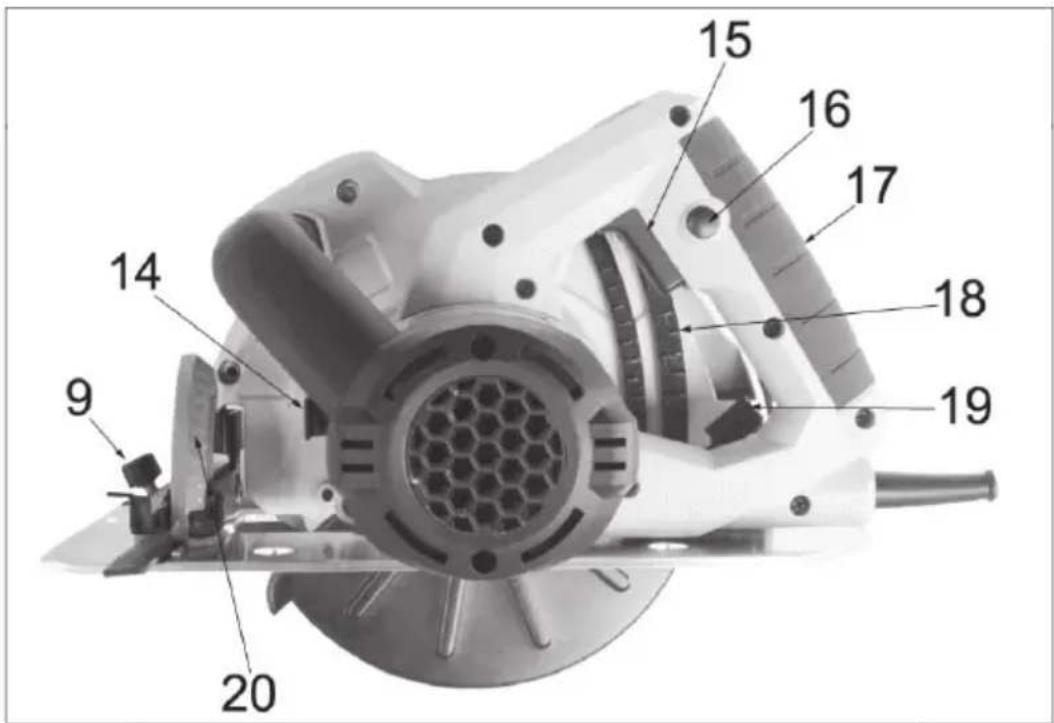

1. Spindellås
2. Tænd/sluk-knap
3. Sikkerhedsknap
4. Håndtag
5. Dybdemålei
6. Dybdeindstillingsgret
7. Vinkelmåler
8. LED-lys

Særlige sikkerhedsforskrifter

Kontrollér, at ventilationsåbningerne på motoren ikke er tilstoppet Hold altid rundsaven med begge hænder ved brug, og brug den aldrig stående på en stige. Brug altid en godkendt arbejdsplatform til arbejdsopgaver i stor højde.

stands aldrig savklingen ved at presse saven eller ved at udøve tryk på siden af savklingen.

3rug aldrig savklinger af hurtigstål.

3rug altid den rigtige type savklinge til den forhändenværende opgave.

3rug aldrig bøjede savklinger eller savklinger, hvor nogle af tænderne nangler.

Strug aldrig savklinger, hvis maksimumhastighed er mindre end værktøjets maksimale omdrejningshastighed.

Brug altid beskyttelseshandsker, när du håndterer savklingen.

Stik aldrig hånden ind under rundsaven, og forsøg aldrig at fjerne materiale fra arbejdsområdet, mens savklingen roterer.

Anbring aldrig hånden eller fi ngre på arbejdsemnet foran, bag eller underundsaven, mens den kører

Hold altid spindlen og fl angerne til montering af savklinger rene

Brug aldrig rundsaven, hvis klingeskærmen ikke fungerer korrekt.

Klingeskærmen skal lukke automatisk, når rundsaven ikke er i brug, og må IKKE fastgøres i åben tilstand.

Savklingen må ikke være i kontakt med arbejdsemnet eller andre genstande, når rundsaven startes.

Kontrollér, at arbejdsemnet ikke indeholder søm, skruer eller andre genstande, der kan beskadige savklingen, og at der ikke er lignende forhindringer i underlaget under arbejdsemnet.

Fastgør aldrig rundsaven i en skruetvinge eller lignende med klingen opad for at save i emner på denne måde. Det kan medføre meget alvorlige ulykker.

Fjern ikke rundsaven fra arbejdsemnet, så længe savklingen stadig roterer, og sæt ikke rundsaven fra dig, før klingen er standset helt, og klingeskærmen er helt lukket.

Laserlys kan forårsage varige øjenskader og skal derfor bruges med omtanke.

Ret ikke laserstrålen direkte mod refl ekterende genstande, f.eks. spejl eller blanke overfl adei

Se aldrig direkte på laserstrålen.

Ret aldrig laserstrålen mod mennesker eller dyr.

Klargøring og justering

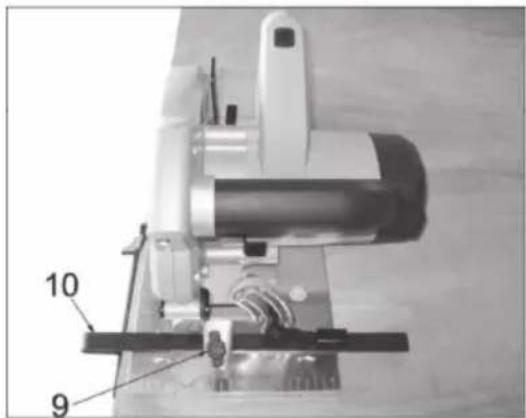

Indstilling at parallelstyr Sæt parallelstyret (10) ind i hullerne på rundsavens sål (8), og indstil det i den ønskede afstand fra savklingen. Stram Låseskruen (9).

Indstilling af smigvinkel Løsn smigindstillingsgrebet (7), og vip overdelen af rundsaven til den ønskede vinkel (0-45° i forhold til lodret). Stram smigindstillingsgrebet igen.

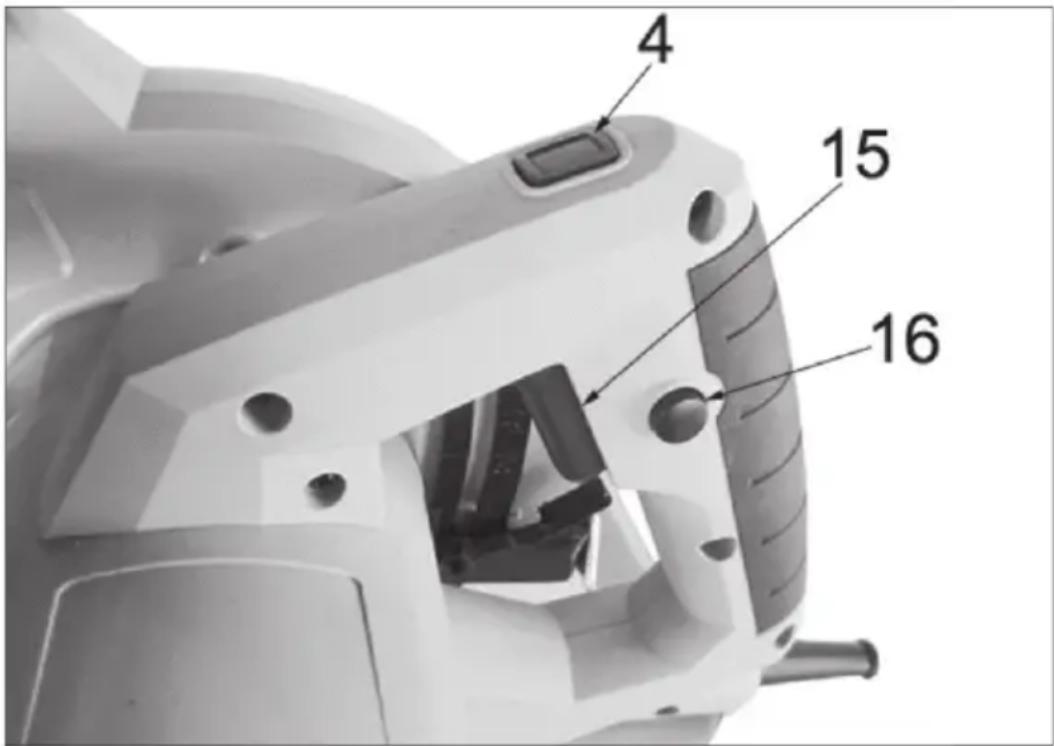

Tænd laseren (6) og eller arbejdslyset (21) ved at trykke en eller fl ergange på tænd/sluk-knappen (4) til laseren og lyset.

Rundsaven udsender en synlig laserstråle fra laserlinsen hen over sigtet foran på sålen. Kontrollér, at laserstrålen passerer hen over 0°-mærket, när rundsaven er indstillet til lodret savning, og at den passerer hen over 45°-mærket, när rundsaven er indstillet til savning i en vinkel på 45°. Juster evt. smigindstillingen.

Savning

Monter eventuelt en spånudsugningsslange på støvudsugningsstudsen (2) fastspænd altid arbejdsemnet med skruetvinger eller lignende. Hold aldrig arbejdsemnet fast med hånden.

Juster evt. smigvinkel, parallelstyr og savedybde (se Klargøring og justering).

Kontroller, at rundsaven er indstillet korrekt, og at alle greb og skruer e spændt korrekt, inden du saver

Anbring forkanten af sålen på arbejdsemnet. Tryk sikkerhedsknappen (16) og tænd/sluk-knappen (15) på håndtaget (17) ind, og lad rundsaven opnå fuld hastighed, inden du saver i arbejdsemnet.

Anbring motordelen af rundsaven på den største del af arbejdsemnet, der ikke skal saves af

Hold rundsaven i begge håndtag (17 og 5), og sav i en lige linje.

Klingeskærmen (13) åbnes automatisk, när savklingen kommer i kontakt med arbejdsemnet.

Forsøg ikke at presse rundsaven til nogen af siderne

Slip omgående tænd/sluk-knappen, hvis savklingen binder eller sidder fast i arbejdsemnet. Hvis savklingen sidder fast, kan rundsaven blive kastet tilbage mod brugeren med stor kraft.

Kontrollér, at klingeskærmen lukkes, när saven løftes fra arbejdsemnet Slip tænd/sluk-knappen for at slukke rundsaven. Der går nogle få sekunder, før klingen holder helt stille

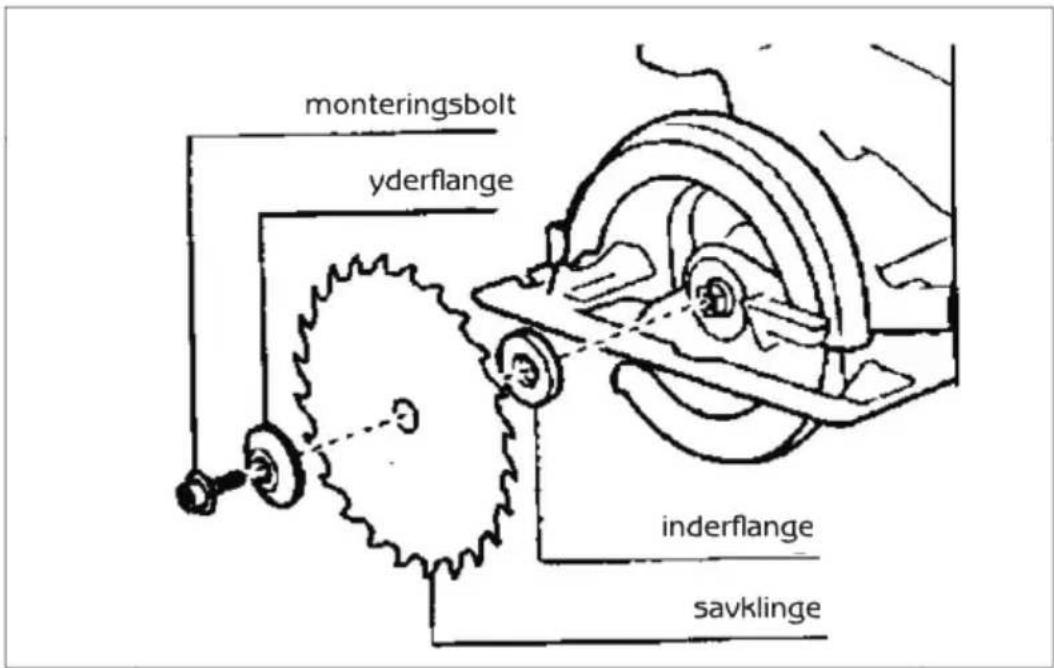

Udskiftning af klinge

Løsn dybdejusteringsgrebet, og løft overdelen af rundsaven mest muligt. Åbn klingeskærmen (13) ved hjælp af grebet (1), og fastgør den i åben position.

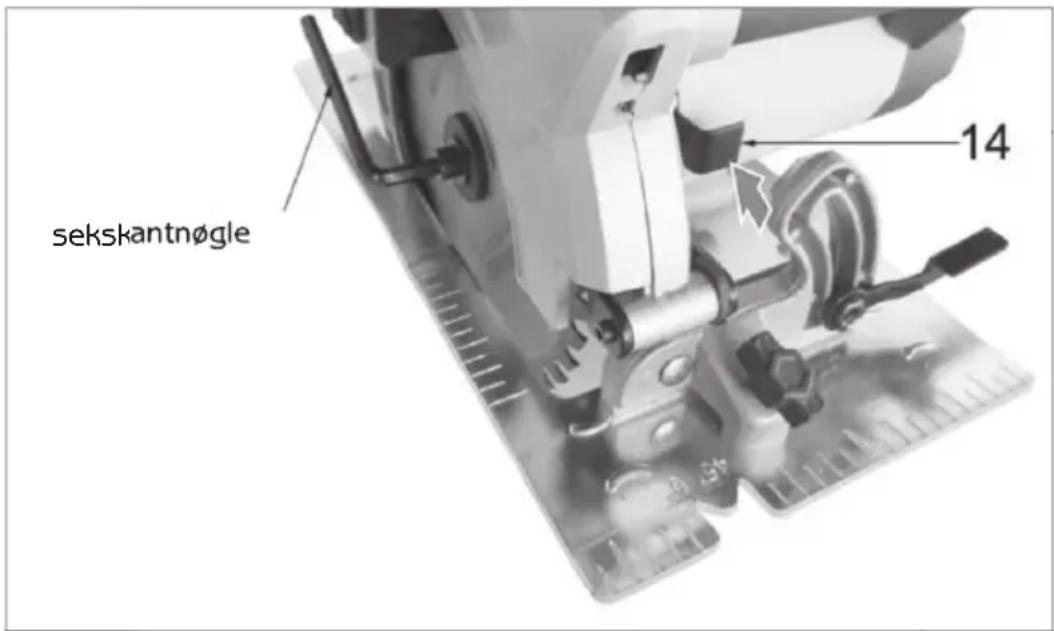

Fastläs savklingen ved at holde spindelläsen (14) nede. Drej eventuelt klingen lidt, til spindelläsen går i indgreb.

Løsn monteringsbolten (12) ved hjælp af sekskantnøglen, og skru monteringsbolten ud. Løft yderfl angen (11) af

Afmonter savklingen. Smid ikke den brugte savklinge ud sammen med husholdningsaffaldet, men bortskaf den korrekt i henhold til de regler, der gælder i din kommune.

Fjern eventuelle spåner og savsmuld omkring spindlen og fl angerne Monter den nye savklinge, yderfl angen og monteringsbolten. Kontroller, a retningsangivelsen på savklingen svarer til motorens rotationsretning. Frigør klingeskærmen.

Rundsaven rengøres ved at aftørre savens ydre dele med en fugtig klud. Brug evt. trykluft til at fjerne spåner og snavs fra svært tilgængelige steder

Aftør laserlinsen med en vatpind eller en blød, tør pensel. Hold altid rundsavens overfl ade og ventilationsåbninger fri for snavs Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribe plastdelene på saven.

Miljøoplysninger

HP Schou AVS tilstræber at producere miljøvenlige elektriske og elektroniske produkter, ligesom vi ønsker at medvirke til en sikker bortskaffelse at affaldsstoffer, som kan være skadelige for miljøet.

Et sundt miljø er betydningstuldt for os alle, og vi har dertor sat os som mål at overholde kravene i EU's initiativer på dette område, så vi sikrer en torsvarlig indsamling, behandling, genindvinding og bortanskaffelse af elektronisk udstyr, der ellers kan være skadeligt for miljøet. Dette indebærer også, at vores produkter ikke indeholder nogen af følgende kemikalier og stoffer:

• Bly
• Kviksølv
• Cadmium
• Hexavalent krom
• PBB (polybromerede biphenyler) (fl ammehæmmer
• PBDE (polybromerede diphenylethere) (fl ammehæmmer
  HP Schou A/S er stolte over at støtte EU's miljøinitiativer for at bidrage til et renere miljø og erklærer hermed at vores produkter overholder både WEEE-direktivet (2002/96/EF) og RoHS-direktivet (2002/95/EF).
  Du kan som forbruger også være med til at værne om miljøet ved at følge de gældende miljøregler og afl evere gammelt elektrisk og elektronisl udstyr på din kommunale genbrugsstation. Hvis udstyret indeholder batterier, skal du huske at tjerne disse, før du bortskafter udstyret

CE-mærke er anbragt: 2013 EF-OVERENSSTEMMELSESERKLÆRING

Er fremstillet i overensstemmelse med følgende DIREKTIVER:

2006/95/E∅F: Lavspændingsdirektivet.

2004/108/E∅F: EMC-direktivet
