BRUGSANVISNING LT62619 Falke

For at du kan få mest mulig glæde af dit nye værktøj beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager det i brug Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om værktøjets funktioner

Falkeprodukter er dækket af en 5 års ombytningsgaranti, gældende fi købsdatoen. Garantien dækker ved ikke-erhvervsmæssig, dvs. privat, bru

Hvis der er mangler eller fejl ved Falkeproduktet, vil det blive ombyttet med et tilsvarende produkt. Garantien giver ikke mulighed for at kræve erstatning, forholdsmæssigt afslag eller mulighed for at kræve pengene tilbage. Ombytningsgarantien dækker dog kun ved forevisning af kassebon; hvis denne ikke kan fremvises, kan produktet ikke ombyttes.

Kassebonen fungerer som garantibevis, og skal derfor opbevares gennem hele produktets levetid.

Garantien dækker ikke ved fejl på produktet, som er opstået ved eller er en følge af forkert anvendelse, manglende vedligeholdelse eller ændring af produktet, samt fejl opstået i forbindelse med erhvervsmæssig brug af produktet.

Introduktior

Spænding/trekvens: 250 V \~ 50 Hz

Effekt: 800 W

Hastighed: 0-5.000 slag/min

Pendulindstillinger: 5

Maks. skærekapacitet:

Irae: 80 mm

Stål: 10 mm

Med kraftig aluminiumsål, SDS-klingeskift, laser og støvpustefunktion.

Med 5 meter gummikabel med VDE-stik

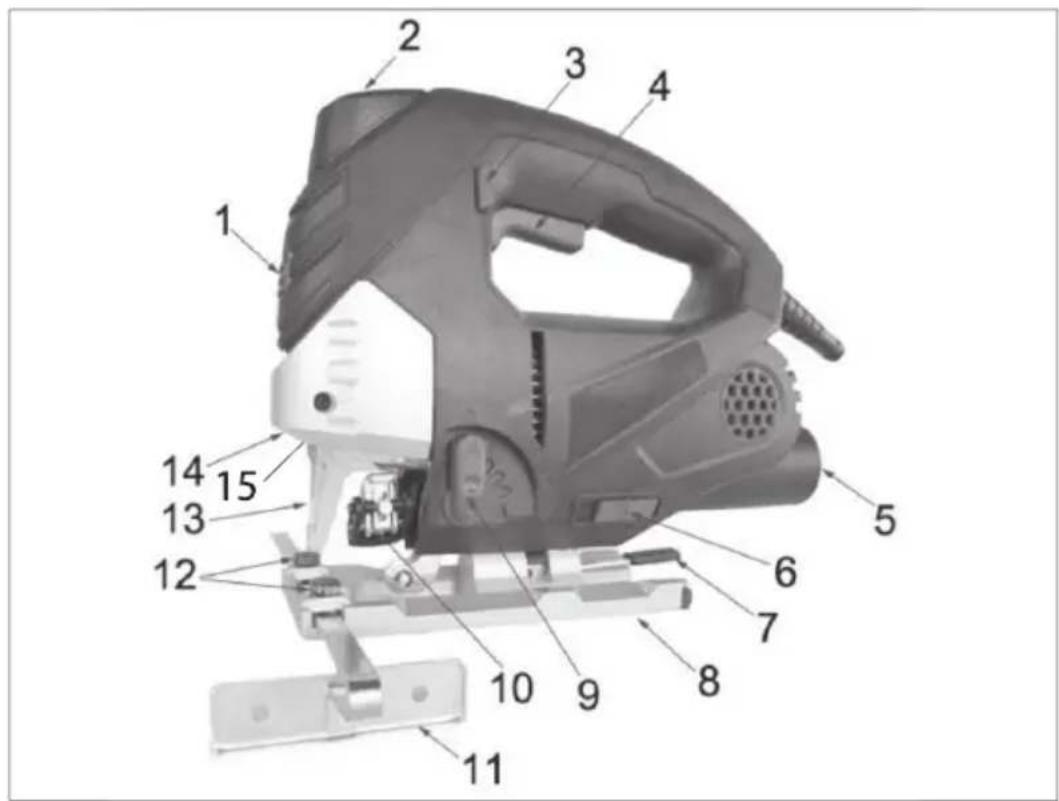

1. Tænd/sluk-knap til laser og LED-lys
2. Sål
3. Hastighedsvælger
4. Pendulreguleringsgreb
5. Tænd/sluk-knap
6. Klingeholde
7. Låseknap
8. Parallelstyle
9. Støvudsugningsstuds
10. Låseskrue til parallelstyl
11. Omskifter til blæseretning
12. Klingeskærn
13. Låsearm til vinkelindstilling
14. Lase
15. LED-lys

Særlige sikkerhedsforskrifter

Brug ikke stiksaven til savning i rør og ledninger.

Kontroller, at der ikke er forhindringer i underlaget under arbejdsemnet

Savens metaldele kan blive strømførende, hvis du kommer til at save ind i en ledning. Hold derfor kun saven i det isolerede håndtag.

Brug ikke revnede, sløve eller beskadigede savklinger

Start ikke stiksaven, hvis der ikke er monteret en savklinge.

Sav ikke i arbejdsemner, der er tykkere end savklingens maksimale

skæredybde, eller hvor der ikke er tilstrækkeligt frirum til savklingen under arbejdsemnet.

Hele savens sål skal ligge an mod arbejdsemnet. Brug ikke saven som bajonetsav

Kontrollér, at ventilationsåbningerne på motoren ikke er tilstoppet

Hvis der udvikles meget støv under savningen, eller hvis der saves i sundhedsskadelige materialer, skal der anvendes åndedrætsværn

Stands aldrig savklingen ved at presse saven eller ved at udøve tryk på siden af savklingen.

Fjern ikke stiksaven fra arbejdsemnet, mens klingen stadig kører

Læg aldrig saven på et bord eller en arbejdsbænk, hvis den ikke er

standset helt. Savklingen fortsætter med at køre et kort øjeblik, efter at maskinen er slukket

Rør ikke ved savklingen eller eventuelle metalspåner lige efter savning, da de kan være meget varme

Laserlys kan forårsage varige øjenskader og skal derfor bruges med omtanke

Ret ikke laserstrålen direkte mod refl ekterende genstande, f.eks. spejkl eller blanke overtl adei

Se aldrig direkte på laserstrålen

Ret aldrig laserstrålen mod mennesker eller dyr

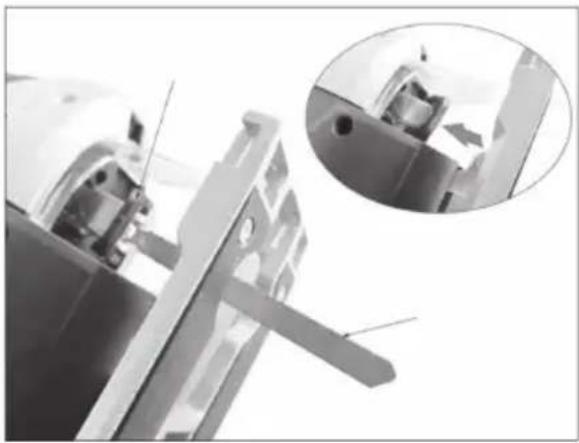

Udskiftning af savklinge

1. Afbryd saven fra lysnettet.
2. Træk läsegrebet opad.
3. Sæt savklingen fast i savklingeholderen. Iænderne skal vende fremad.
4. Kontroller, at savklingen er fastläst korrekt.
5. Slut saven til lysnettet.

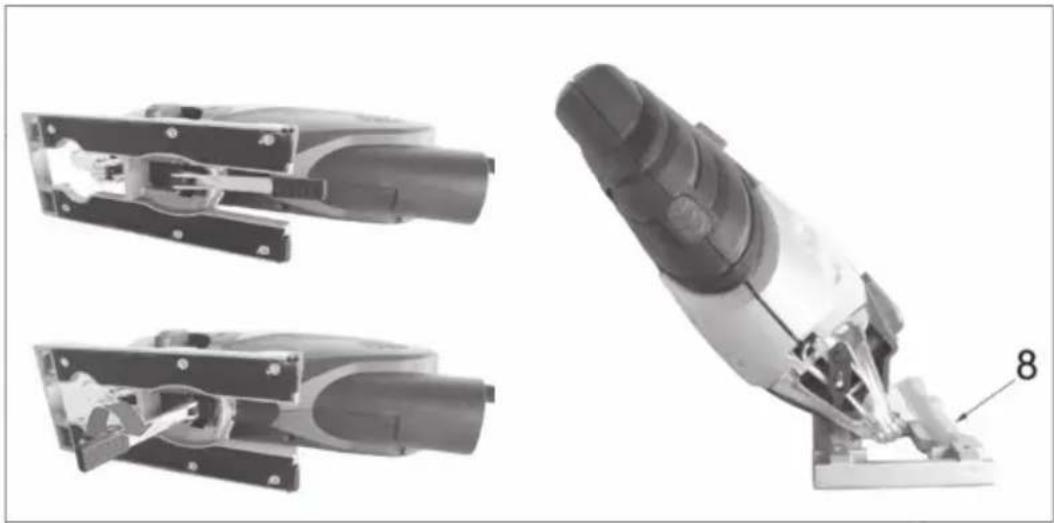

Indstilling af sålen

Sålen (8) kan vippes op til 45° i forhold til saveretningen for at muliggøre smigskæring. Løsn läsearmen (7) under sålen, indstil sålen i den ønskede vinkel, og spænd läsearmen igen.

Hvis sålen virker løs, kan du løsne läsearmen og dreje den med uret for at stramme sålen. Spænd läsearmen igen.

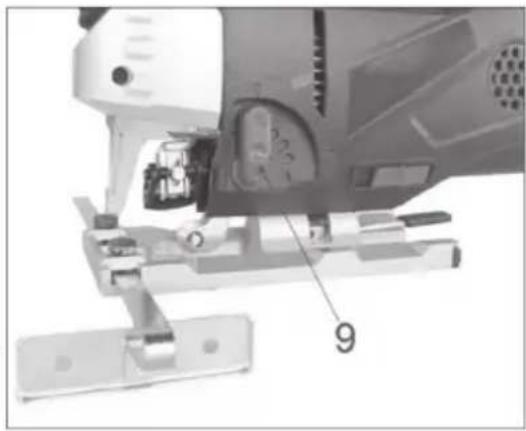

Indstilling af pendulregulering

Savklingens pendulregulering kan indstilles i 5 trin ved hjælp at pendulreguleringsgrebet (9). Pendulreguleringen tilpasser klingevandringen og snitkvaliteten til det materiale, der skal bearbejdes. Indstil pendulreguleringen til 1, 2 eller 5 ved arbejde i bløde materialer og ved savning i træ i fl berretningen. Ved disse indstillinger bevæger

klingen sig fremad, samtidigt med at den bevæger sig op og ned. Jo højere indstilling, jo hurtigere og grovere snit. Indstil altid pendulreguleringen til 0 (fra) ved arbejde i tynde materialer, f.eks. plader og i metal.

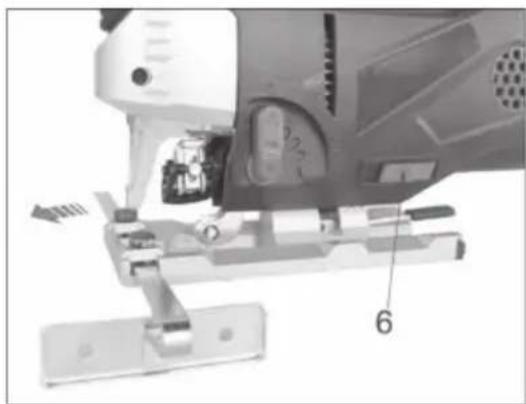

Indstilling af støvpustefunktion

Ved hjælp af omskifteren (6) til blæseretning kan du indstille, om stiksaven skal blæse fremad og fjerne støv fra savelinjen, eller om den skal blæse støvet bagud til støvudsugningsstudsen.

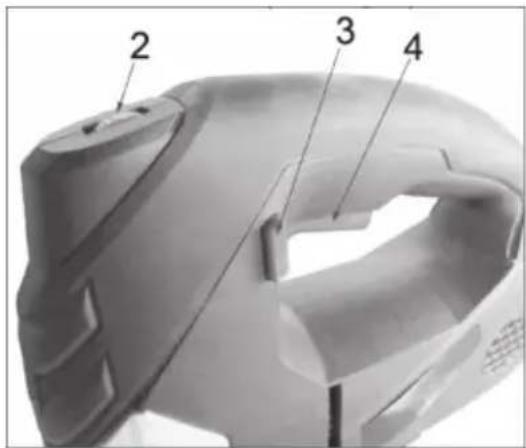

Start, stop og hastighedsregulering

Indstil savens maksimale hastighed ved at dreje hastighedsvælgeren (2) til den ønskede position.

Saven startes ved at trykke tænd/sluk-knappen (4) ind.

Savklingen kører op og ned.

Hastigheden kan holdes konstant ved at trykke låseknappen (3) ind.

Låseknappen frigøres ved at trykke tænd/sluk-knappen helt ind.

Saven stoppes ved at slippe tænd/sluk-knappen.

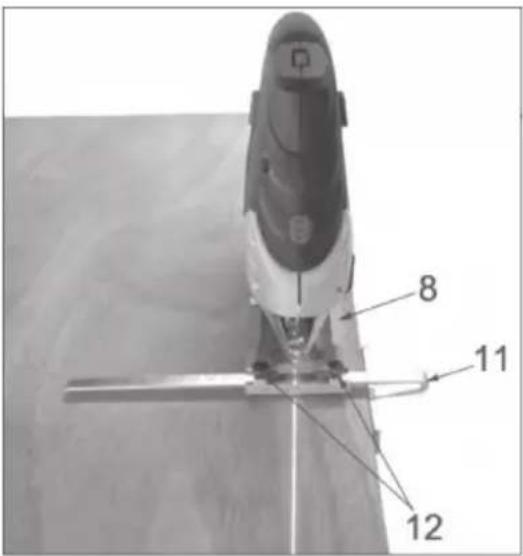

Brug af parallelstyr

Skub parallelstyret (11) ind i holderne på stiksavens sål (8), og spænd det fast med läseskruen (12).

Parallelstyret gør det muligt at save fuldstændigt parallelt med arbejdsemnets kant og kan indstilles til maksimalt 15 cm.

Brug af laserenhed

Tænd laseren (14) og eller LED-lyset (15) ved at trykke en eller fl ergange på tænd/sluk-knappen (4) til laseren og LED-lyset.

Laseren udsender en synlig laserstråle foran savklingen hen over emnet, så du nemmere kan følge savelinjen på arbejdsemnet.

Sluk for laseren og LED-lyset på tænd/sluk-knappen (1) efter brug.

Generelt om savning

Brug altid en savklinge, der er egnet til opgaven og arbejdsemnet.

Hold saven foran dig med et fast greb

Sørg for, at savklingen ikke berører noget, när saven startes, og at

ledningen ikke er i vejen.

Sørg for, at emnet er spændt forsvarligt fast, og at savelinjen er tydeligt

markeret.

Undgå sidelæns tryk på savklingen.

Specielt om stiksavning

Placer sålens forkant på emnet, så saven står lodret, og savklingen står

korrekt i forhold til savelinjen uden at røre den.

Start saven, og vip den langsomt ned, mens den støtter på sålen, indtil

klingen rører emnet ved savelinjen.

Lad savklingen arbejde sig igennem emnet og fortsæt med at vippe saven, indtil sålen ligger an mod emnet, og savklingen står vinkelret ned gennem emnet. Bor eventuelt et hul med en passende diameter, og brug dette som startpunkt for savningen.

Savning i træ

Kontroller, at emnet ikke indeholder som eller andre metalgenstande

Savning i metal

Vi anbefaler at smøre emnet og savklingen med skæreolie for at beskytte værktøjet og undgå overophedning. Støt arbejdsemnet med træklodser på begge sider

Savning i plast

Sav aldrig med maksimal hastighed

Lav en prøvesavning for at kontrollere, om materialet kan holde til der udviklede varme

Savning i murværk

Ved savning i visse materialer kan der forekomme sundhedsskadeligt støv.

Brug ändedrætsværn

Tør saven af med en hårdt opvredet klud efter brug, og hold altid savens overfl ade og ventilationsåbninger fri for snavs

Sålen skal holdes fri for snavs, da savningen ellers bliver upræcis.

Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribe plastdelene på saven.

Kontrollér regelmæssigt alle skruer på saven, og efterspænd dem om nødvendigt.

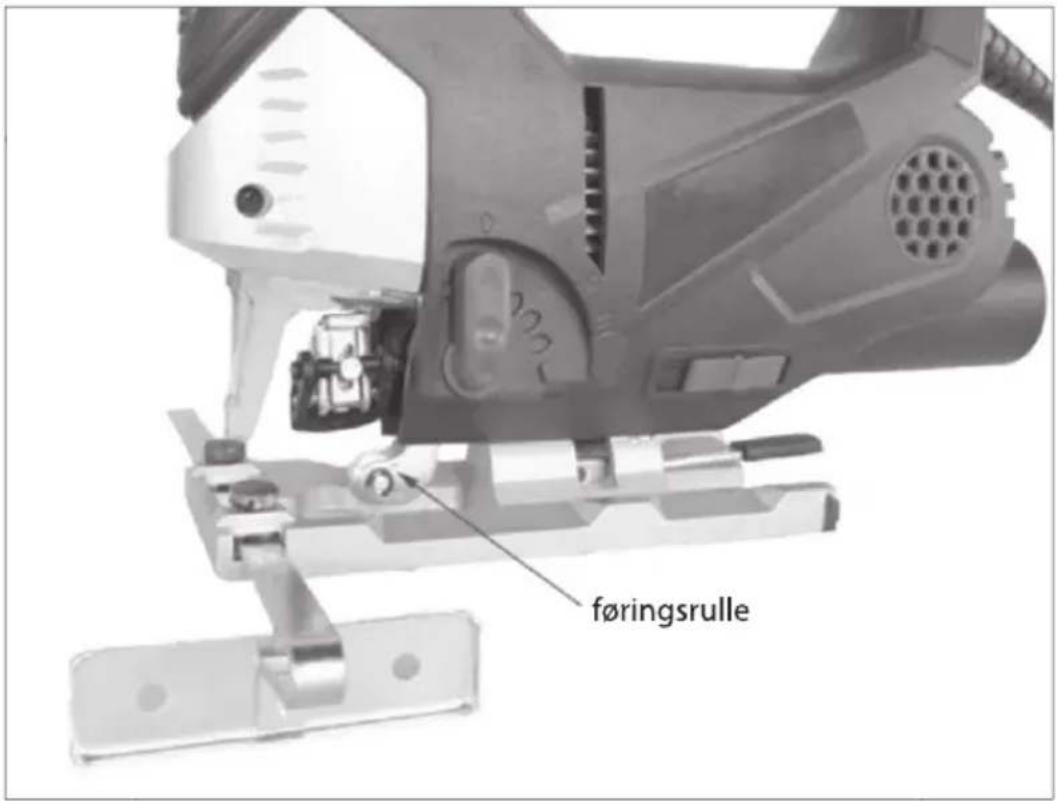

Smør regelmæssigt føringsrullen med en dråbe syrefri olie.

HP Schou AVS tilstræber at producere miljøvenlige elektriske og elektroniske produkter, ligesom vi ønsker at medvirke til en sikker bortskaffelse at affaldsstoffer, som kan være skadelige for miljøet.

Et sundt miljø er betydningstuldt for os alle, og vi har dertor sat os som mål at overholde kravene i EU's initiativer på dette område, så vi sikrer en torsvarlig indsamling, behandling, genindvinding og bortanskattelse af elektronisk udstyr, der ellers kan være skadeligt for miljøet. Dette indebærer også, at vores produkter ikke indeholder nogen af følgende kemikalier og stoffer:

• Bly
• Kviksølv
• Cadmium
• Hexavalent krom
• PBB (polybromerede biphenyler) (fl ammehæmmer
• PBDE (polybromerede diphenylethere) (fl ammehæmmer
  HP Schou A/S er stolte over at støtte EU's miljøinitiativer for at bidrage til et renere miljø og erklærer hermed at vores produkter overholder både WEEE-direktivet (2002/96/EF) og RoHS-direktivet (2002/95/EF).
  Du kan som forbruger også være med til at værne om miljøet ved at følge de gældende miljøregler og afi evere gammelt elektrisk og elektronisl udstyr på din kommunale genbrugsstation. Hvis udstyret indeholder batterier, skal du huske at tjerne disse, før du bortskafter udstyret

dammblåsningsfunktion. Med 3 meter gummikabel med VDE-kontakt

CE-mærke er anbragt: 2013 EF-OVERENSSTEMMELSESERKLÆRING

Er fremstillet i overensstemmelse med følgende DIREKTIVER.

2006/95/E∅F: Lavspændingsdirektivet.

2004/108/E∅F: EMC-direktivet
