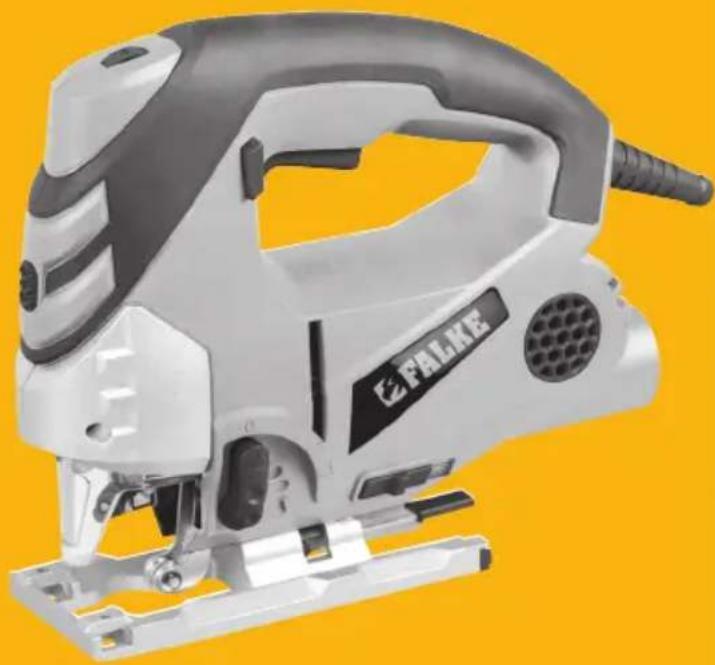

BRUKSANVISNING LT62619 Falke

Pendulstiksav Pendelsticksåg

För att du ska få så stor glädje som möjligt av dit nya verktyg rekommenderar vi att du läser denn: bruksanvisning och de medföljande säkerhets föreskrifterna innan du börjar använda maskinen Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

5 års Utbytesgaranti

Falkeprodukter omfattas av en 5 års utbytesgaranti, gällande från inköpsdatumet. Garantin omfattas inte av hantverkaranvändning utan enbart vid privat användning.

Om det är fel på en Falkeprodukt bytas denna ut av en motsvarande produkt. Garantin ger inte möjlighet att kräva ersättning eller att kräva pengarna tillbaka. Garantin gäller endast vid uppvisande av kvitto.

Kvittot fungerar som garantibevis, så kom ihåg att spara detta

Garantin gäller inte om felet på produkten har uppstått vid eller till följd av en felaktig användning, bristande underhåll eller fel som kan härledas av hantverkaranvändning.

Tekniske data

Slut om muligt støvudsugningen (13) til en udsugningsanordning

Start saven. Placer sålen på emnet, og lad savklingen ramme savelinjen.

Pendelinstallningar: 5

Max. sågkapacitet:

Ira: 80 mm

Stål: 10 mm

Med kraftig aluminiumsula, SDS-bladbyte, laser och

Medföljande tillbehör: 4 sågblad till trä och 2 sågblad till stå

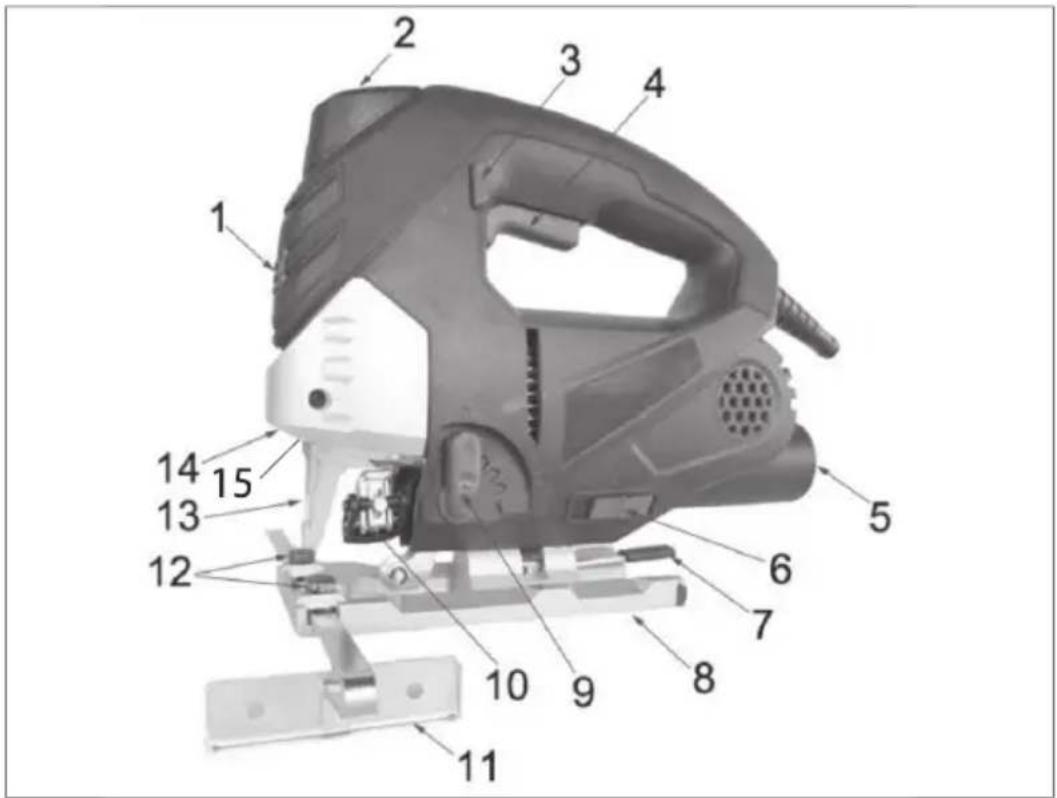

Sticksågens delar

1. Strömbrytare för laser och LED-Ijus

2. Hastighetsväljare

3. Strömbrytare

4. Låsknapp

5. Dammsugarmunstycke

6. Omkopplare för blåsriktning

7. Låsarm till vinkelinställning

8. Rotplatta

9. Vred för andring av pendelrørelse

10. Sågbladshållare

11. Parallellanhål

12. Låsskruv för parallellutrustning

13. Sågbladsskydc

14. Laser

15. LED-Ijus

Särskilda säkerhetsföreskrifter

Använd inte sticksågen för sågning i rör och ledningar.

Kontrollera att det inte fi nns några hinder i underlaget unde arbetsmaterialet.

Sågens metalldelar kan bli strömförande om du räkar såga i en ledning.

Håll sågen därför bara i det isolerade handtaget

Använd inte spruckna, slöa eller skadade sågblad.

Starta inte sticksågen om det inte sitter ett sågblad i den.

Såga inte i arbetsmaterial som är tjockare än sågbladets maximala

sågdjup, eller om det inte finns tillräckligt mycket utrymme för sågblade under arbetsmaterialet.

Hela sågens platta ska ligga an mot arbetsmaterialet. Använd inte såger som svärdsåg.

Kontrollera att ventilationsöppningarna på motorn inte är tilltäpptta.

Om det uppstår mycket damm, eller om man sågar i hälsofarliga material, ska skyddsmask användas.

Stoppa aldrig sågbladet genom att pressa ned något mot sågen eller genom att trycka på sidan av sågbladet.

Lyft aldrig sticksågen från arbetsmaterialet medan sågbladet fortfarande rör sig.

Lägg aldrig sågen på ett bord eller en arbetsbänk om den inte har stannat helt. Sågbladet fortsätter köra en kort stund efter det att maskinen har stängts av.

Rör inte vid sågbladet eller eventuella metallspån precis efter sågning, eftersom de kan vara mycket varma.

Laserljus kan orsaka varaktiga ögonskador och ska därtör användas med försiktighet.

Rikta inte laserstrålen direkt mot refl ekterande föremål, t.ex. speglar elle blanka ytor

Titta aldrig direkt mot laserstrålen.

Rikta aldrig laserstrålen mot människor eller djur

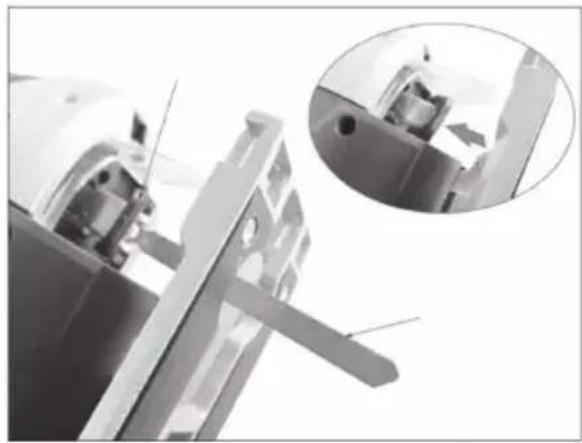

Byte av sågklinga

1. Koppla bort sägen från vagguttaget.
2. Dra läsvredet uppät.
3. Sätt sågbladet i hållaren. Tänderna ska peka framåt.
4. Kontrollera att sågbladet sitter fast.
5. Anslut sågen till ett eluttag.

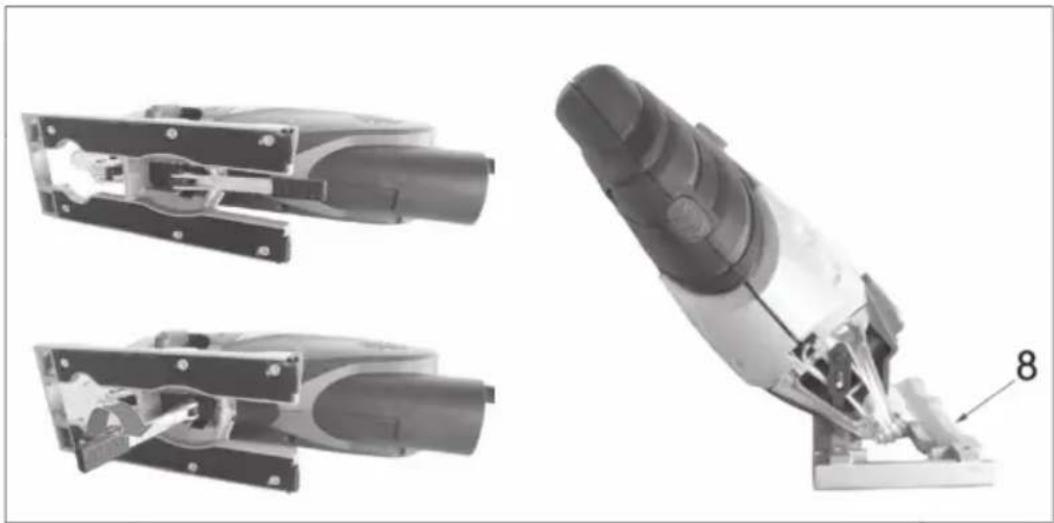

Inställning av plattan

Plattan (8) kan vinklas upp till 45° i förhållande till sågriktningen för att möjliggöra sågning i vinkel. Lossa läsarmen (7) under sulan, ställ in sulan i önskad vinkel och spänn läsarmen igen.

Om sulan verkar lös kan du lossa läsarmen och vrida den motsols för att dra åt sulan. Spänn fast läsarmen igen.

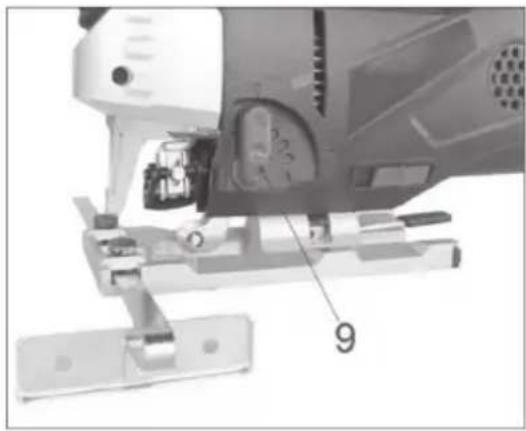

Inställning av pendelrörelse

Sågbladets pendelrörelse kan ställas in i 5 lagen med hjalp av vredet for inställning av pendelrörelsen (9). Pendelrorelsen anpassar sågbladsgång och snittkvalitet efter det material som ska bearbetas. Ställ in pendelregleringen till 1, 2 eller 3 vid arbete i mjuka material och vid sågning i fi berriktningen. Vid dessa inställningar rör sig sågbladet framåt och upp och ner samtidigt. Ju högre inställning, desto snabbare och grövre snitt.

Stäng alltid pendelrörelsen till 0 (av) vid arbete i tunna material, t.ex. skivor och metall.

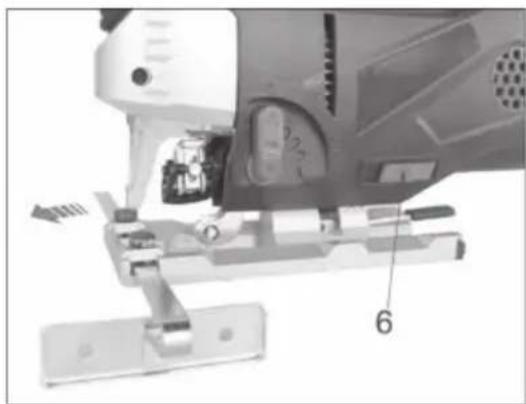

Inställning av dammblåsningsfunktion

Med hjälp av omkopplaren (6) till bläsriktning kan du ställa in om sticksågen ska blåsa framåt och ta bort damm från såglinjen, eller om den ska blåsa dammet bakåt till dammsugarmunstycket.

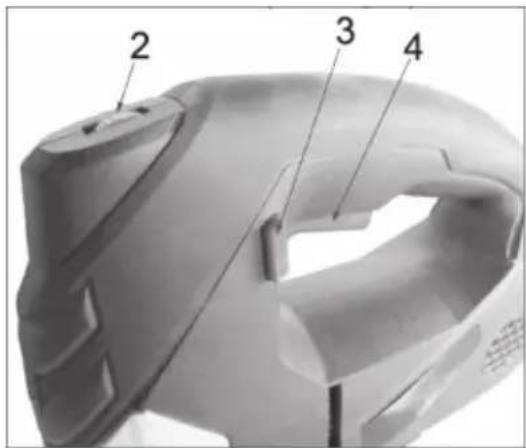

Start, stopp och hastighetsreglering

Ställ in sågens maxhastighet genom att vrida hastighetsväljaren (2) till önskat läge.

Starta sågen genom att trycka in på/av-knappen (4).

Sågklingan kör upp och ned.

Hastigheten hålls konstant genom att trycka in läsknappen (3).

Låsknappen frigörs när du trycker in strömbrytaren helt.

Sågen stannar när man släpper strömbrytaren.

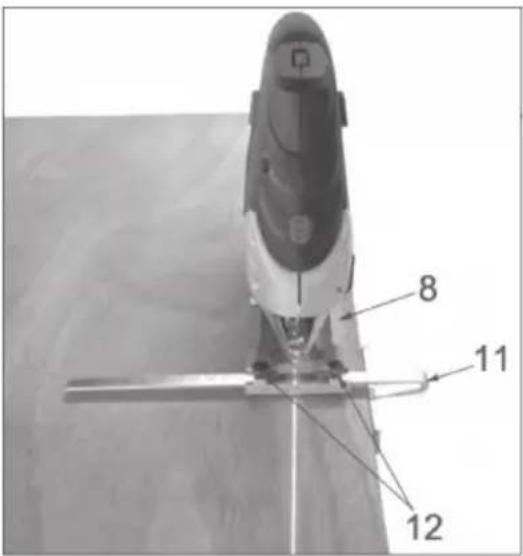

Montering av parallellanhåll

Skjut parallellanslaget (11) in i hållarna på sticksägens sula (8) och spänn fast det med lässkruven (12). Parallelstyret gör det möjligt att säga helt parallellt med arbetsmaterialets kant och kan ställas in till max. 15 cm.

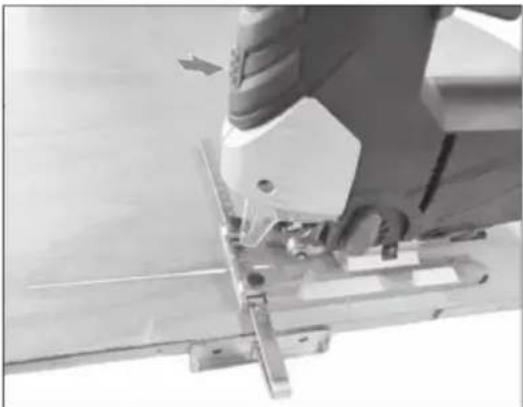

Använda laserenheten

Sätt på laserenheten (14) och LED-ljuset (15) genom att trycka en eller fl era gånger på strömbrytaren fö laserstrålen och LED-ljuset (1).

Sagen sänder ut en synlig laserstråle rakt över ämnet så att du närmare kan följa såglinjen på arbetsämnet.

Stäng av lasern med strömbrytaren (1) efter användning.

Generellt om sågning

Använd alltid ett sågblad som är avsett för uppgiften och arbetsmaterialet Håll sägen framför dig i ett fast grepp

Se till att sågbladet inte vidrör något när sägen startas och att sladden inte ar i vagen. Se till att arbetsmaterialet ar ordentligt fastspant och att såglinjen är tydligt markerad.

Anslut, om möjligt, en utsugningsanordning till uttaget (13)

Starta sågen. Placera plattan mot arbetsmaterialet och låt sågbladet träffa såglinjen

Såga, men tryck inte hårdare än att sågbladet hela tiden kan följa med. Undvik att trycka sågbladet i sidled

Särskilt om sticksågning

Placera plattans framkant mot arbetsmaterialet, så att sägen står lodrätt och sågbladet är i rätt läge i förhållande till såglinjen utan att vidröra den.

Starta sägen och vinkla den längsamt nedåt så att den stöder mot fotplattan tills sågbladet vidrör arbetsmaterialet vid såglinjen.

Låt sågbladet arbeta sig genom arbetsmaterialet och fortsätt vinkla sägen så att fotplattan ligger an mot arbetsmaterialet och sågbladet står vinkelrätt ned genom det. Borra eventuellt ett hål med passande diameter och använd det som startpunkt för sågningen.

Sågning i trä

Kontrollera att arbetsmaterialet inte innehåller spikar eller andra metallföremål.

Sågning i metall

Vi rekommenderar att du smörjer arbetsmaterialet och sågbladet med skärolja för att skydda verktyget och undvika överhettning. Stötta arbetsmaterialet med träklossar på bägge sidor

Sågning i plast

Såga aldrig med maximal hastighet.

Gör en provsågning för att kontrollera att materialet håller för den värme som utvecklas.

Sågning i murverk

Vid sägning i vissa material kan hälsoskadligt damm uppstå. Använd andningsskydd.

Rengöring och underhåll

Torka av sägen med en väl urvriden trasa efter användning och håll alltid sågens yta och ventilationsöppningar fria från smuts.

Plattan ska hållas fri från smuts, eftersom sågningen annars blir oprecis. Anvand inte tratande eller slipande rengoringsmedel, vilka kan skada sågens plastdelar.

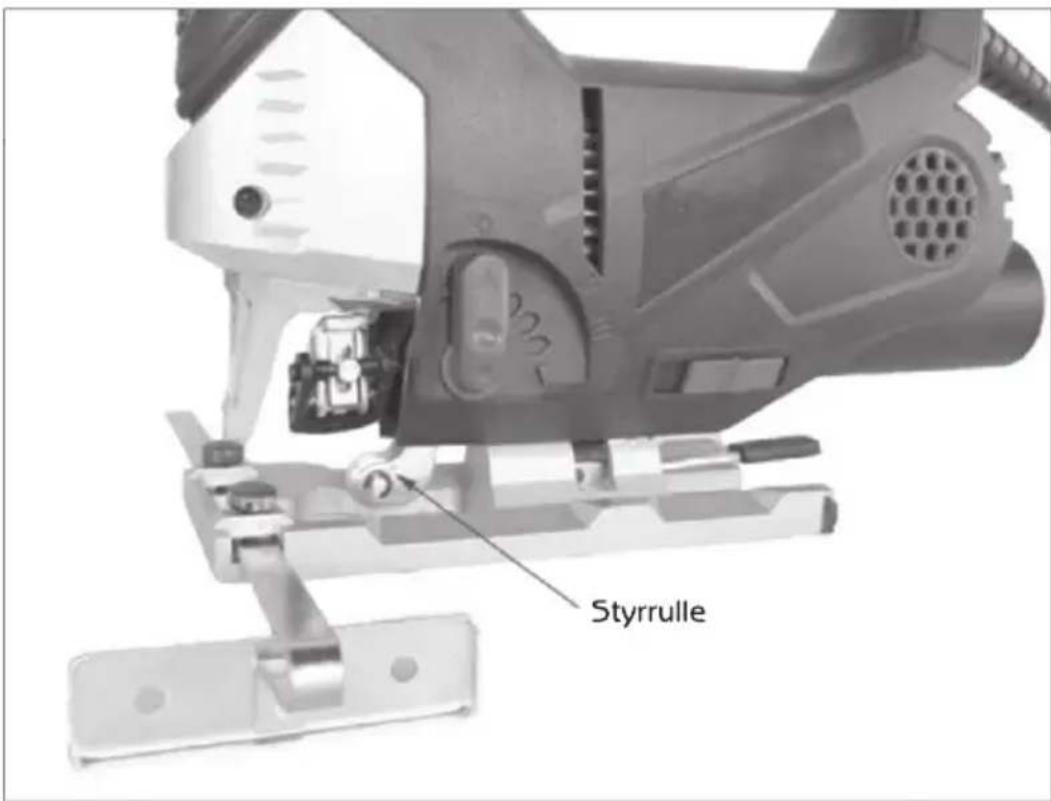

Kontrollera regelbundet alla skruvar på sägen och dra åt dem vid behov Smörj styrrullen regelbundet med en droppe syrafri olja.

Miljöinformation

HP Schou A/S stravar efter att tillverka miljovanliga elektriska och elektroniska produkter och vi vill aven medverka till att sakerstalla ett säkert avyttrande av sådana avfallsprodukter som kan vara skadliga för miljon.

Det är viktigt för oss alla att ha en ren miljö. Värt företag har som målsättning att uppfylla EU-kraven på detta område så att vi säkerställer insamling, hantering, återvinning och bortskaffande av elektrisk utrustning som annars kan vara skadlig för miljön. Detta innebär även att våra produkter aldrig innehåller några av följande kemikalier eller ämnen:

• Bly
• Kvicksilver
• Kadmium
• Sexvårdigt krom
• PBB (polybromerade bifenyler) (fl amskyddsmedel)
• PBDE (polybromerade difenyletrar) (fl amskyddsmedel)

HP Schou A/S är stolta över att kunna stödja EU:s miljöinitiativ för en renare miljö och förklarar härmed att våra produkter uppfyller såväl WEEE-direktivet (2002/96/EG) som RoHS-direktivet (2002/95/EG).

Även du som konsument kan vara med och skydda vår miljö genom att tolja gallande miljobestammelser och lamna in torbrukade elektriska och elektroniska produkter på den kommunala återvinningsstationen. Kom ihåg att ta ur eventuella batterier innan du gör dig av med produkten.

CE-märke monterat: 2013 EU-DEKLARATION

Fremstillet i P.R.C. - Tillverkad i P.R.C

6001

Intygar härmed på eget ansvar, att:

Pendulstiksav

Pendelsticksåg

Är tillverkad enligt följande

DIREKTIV:

2006/95/EEG: Lågspänningsdirektivet.

2004/108/EEG: EMC-direktivet

STANDARDER - NORMER

EN55014-1/A1:2009 - EN55014-2/A2:2008 - EN61000-3-2/A2:2009

EN61000-3-2:2008 - EN60745-1:2009+A11:2010 - EN60745-2-11:2010

HP SCHOU A/S - KOLDING - 28/01/2013
