BRUKSANVISNING MAXI 60TC UPO

Läs bruksanvisningen innan produkten tas i bruk!

DANSK

Brugsanvisning

VIGTIGT!

Lampen tennes när vannbeholderen er full.

Lampen tennes när vannbeholderen er full.

Kan en sikring ha gått?

Elinstationen måste göras av behörig fackman

Läs bruksanvisningen innan produkten tas i bruk!

Kära kund!

UPO torktumlare representerar något av det allra bästa inom torktekniken. Du bör dock följa de råd och anvisningar som finns i denna bruksanvisning för att på bästa sätt underhålla maskinen. Skador som uppstår på grund av felaktig installation eller användning täcks inte av garantin. Om det trots allt skulle uppstå något fel kan du alltid kontakta UPO:s rikstäckande servicenät som ger dig all hjälp du behöver.

Gratulerar till ett bra köp!

Med vänliga hälsningar,

UPO

Har ni några frågor om produkten kontakta:

Asko Hushåll AB

534 82 Vara

Tel: [phone]

Fax: [phone]

Innehåll:

Så här fungerar en torktumlare......s. 3

Säkerhetsföreskrifter....s. 4

Kontrollpanel....s. 5

Kontroller ......s. 6 - 8

Programmet Lättstrucket ......s. 9

Torkanvisningar....s. 10 - 11

Om tumlaren inte fungerar....s. 11

Hänga om luckan....s. 12

Underhåll ......s. 13

Service....s. 14

Tekniska specifikationer......s. 14

Så här fungerar en torktumlare?

I en torktumlare blåses en varmluftsström genom plaggen som långsamt roterar i en trumma. Fuktigheten avdunstar tills plaggen är torra.

Dessutom försvinner alla skrynklor och veck som kan ha uppstått under centrifugeringen. Strykfria skjortor blir till och med mindre skrynkliga än om de hängs upp på torklina. Detta gäller i olika grad de allra flesta material så som bomull, syntet och blandade fibrer. För det mesta behövs ingen strykning, men om resultatet ska bli bra är det viktig att inte torka för stora mängder tvätt åt gången. En effektiv torkumlare bör ha stor cylindervolym för att torka jämnt och bra på kort tid.

Det har UPO. Det kan dock vid vissa tillfällen vara bättre att torka tvätten i två mindre omgångar i stället för allt på en gång, om det är viktigt att få bort skrynklor. Handdukar och kläder blir i allmänhet mjukare när de torkas i tumlare jämfört med torkning på annat sätt. Torktumlaren sliter inte på tyget. Ludd som fastnar i luddfiltret är fibrer som redan har slitits av då plaggen användes. Under torkningen blåses dessa av från tyget. Detta kan vara en fördel för allergiker och det minskar dammbildningen i huset.

Installation

Ställ torktumlaren på plats. Torka bort eventuellt vatten och damm som kan ha samlats i trumman. Torktumlaren kan placeras på golvet, under en bänk eller ovanpå en tvättmaskin. Justera fötterna så att tumlaren står stadigt och plant.

Vid placering på en tvättmaskin ska en stapelram användas.

Torktumlaren kan inte placeras på en matta. Använd endast jordat vägguttag. Använd inte skarvsladd. Den elektriska spänningen är 230 V – 10 A.

Kondenstumlare:

Placera tumlaren i ett rum med god ventilation. Om ventilationen är dålig blir torkningstiden längre och maskinen utsätts därmed för onödigt slitage.

Torktumlaren bör inte placeras i ett rum med värmekablar eftersom detta påverkar torkningsprocessen och förlänger torktiden.

Temperaturen bör vara normal rumstemperatur.

Om torktumlaren placeras under en bänk måste det finnas minst 30 mm luftspalt på sidorna och ovanför den.

Säkerhetsföreskrifter

• Låt aldrig barn leka med eller på något annat sätt använda torktumlaren!
• Dra ur stickproppen och stäng luckan då torktumlaren inte används.
• Stäng aldrig av torktumlaren så länge kläderna i den fortfarande är varma. Låt den alltid gå färdigt med avkylningsprogrammet på slutet.
• Använd aldrig torktumlaren utan luddfiltret. Luddfiltret måste rengöras efter varje torktillfälle.
• Torka aldrig mer än rekommenderad tvättmängd.
• Torka aldrig droppande våt tvätt.
• Placera aldrig torktumlaren på en matta.
• Låt aldrig damm samlas runt trumman.
• Använd aldrig sköljmedel i torktumlaren. Sköljmedel skall i så fall användas i sista sköljvattnet i tvättmaskinen.
• Denna torktumlare är endast avsedd för enskilt hushållsbruk.
• Torka aldrig syntetmaterial vid hög temperatur.

• Torka aldrig kläder som inte först har tvättats och sköljts.

• Torka aldrig kläder som har kommit i kontakt med brandfarliga ämnen som till exempel bensin, olja, färg, rengöringsmedel, hårspray eller stekfett.

• Torka aldrig gummi, skumgummi, plast eller papper. Detta är mycket brandfarligt.
• Torka aldrig större textilier så som dunjackor eller duntäcken.
• Placera aldrig tunga föremål på tumlaren och stå aldrig på den.
• Sätt aldrig på eller stäng av torktumlaren med våta händer.
• Kontrollera alltid torkanvisningarna i plagget

Plagg som inte kan torkas i torktumlare

Plagg som kan torkas vid låg temperatur

Plagg som kan torkas vid hög temperatur

• Ylleplagg kan inte torkas i tumlare eftersom de krymper så lätt.
• Kontakta alltid en auktoriserad reparatör eller återförsäljare om du behöver teknisk service.

Kontrollpanel – tidsstyrd kondenstumlare

Hög temperatur/normalprogram

Låg temperatur/finprogram

Kontrollpanel – elektronisk kondenstumlare

Kontroller - tidsstyrd kondenstumlare

Ställa in timern

För båda värmeinställningarna styrs torktiden med timern. Allt du behöver göra är att vrida vredet för tidsinställning medurs tills den önskade tiden är i linje med visaren.

VRID ALDRIG VREDET FÖR TIDSINSTÄLLNING MOTURS.

I avsnittet "Guide för torktider" visas hur lång tid du behöver vid olika mängd och olika slags tvätt.

Hur man väljer önskad värmeinställning

För att välja hög temperatur (bomull) måste knappen för värmeval vara INTRYCKT.

För att välja låg temperatur(akryl och syntet) måste knappen för värmeval vara

UTTRYCKT. Se avsnittet "Guide för torktider".

Tryck in och släpp knappen START för att starta ett torkprogram (Torktiden måste först ha valts).

OBS: Om luckan öppnas under ett program, kommer torktumlaren att stanna automatiskt. För att fortsätta programmet efter att luckan stängts, måste knappen START åter tryckas in.

Indikator vid torkning

Denna lampa lyser under programmet torkdel, utom under de korta perioder då trumman byter riktning.

Indikator för filterrengöring

När luckan öppnas kommer denna lampa att lysa och påminna dig om att rengöra filtret.

Indikator för full vattenbehållare

Denna lampa kommer att lysa när vattenbehållaren är full. Vänta inte tills denna lampa lyser innan du tömmer vattenbehållaren, utan töm den efter varje tvätt (se avsnittet "Tömmer vattenbehållaren").

OBS: Om lampan tänds måste du stanna tumlaren och tömma vattenbehållaren.

Om lampan tänds under en torkcykel kommer timern att gå fram till kalltumlingsfasen utan att torka tvätten.

Det kommer att ta omkring 10 sekunder innan lampan slocknar efter att behållaren tömts.

Kontroller - elektronisk kondenstumlare

Inställning av program

Allt du behöver göra för att ställa in programmet är att vrida ratten för programkontroll tills önskat val är i linje med visaren.

Programalternativ

Automatiska program (vid mer än 1 kg tvätt)

1. Torr bomull (HÖG värme). Ger det torraste resultatet. Mycket stora plagg eller en stor mängd handdukar kan vara något fuktiga efter detta program och kan kräva ytterligare en kort tidsbegränsad torkning.

2. Fuktig bomull (HÖG värme).

3. Stryktorr bomull (HÖG värme). Ger det fuktigaste resultatet.
4. Torr syntet (LÅG värme).
5. Fuktig syntet (LÅG värme).
6. Stryktorr syntet (LÅG värme).

Tidsbegränsade program (vid mindre än 1 kg tvätt)

1. 40 minuter (LÅG värme), inklusive kalltumling följd av anti-skrynkelbehandling.
2. 30 minuter (LÅG värme), inklusive kalltumling följd av anti-skrynkelbehandling.
3. 20 minuter (LÅG värme), inklusive kalltumling följd av anti-skrynkelbehandling.
4. Luftning 20 minuter kalltumling.
5. Programmet Lättstruket, se avsnittet "Programmet Lättstruket".

Se nästa sida för beskrivningar av andra program.

Tryck in och släpp knappen START för att starta ett torkprogram (Torkprogrammet måste först ha valts). Indikatorn för drift kommer då att lysa.

OBS: Om luckan öppnas under ett program, kommer torktumlaren att stanna automatiskt. För att fortsätta programmet efter att luckan stängts, måste knappen START åter tryckas in.

Larmknapp

Alternativet larm väljs genom att knappen är i uttrykt läge. Tryck in knappen om du inte vill välja detta alternativ. Larmet kommer (om det valts) att låta vid programmets slut eller av och till under anti-skrynkelbehandlingen.

Kontroller - elektronisk kondenstumlare

Indikator vid drift

Denna lampa kommer att lysa när ett program är aktivt (pågår). Om lampan blinkar visar det att ett automatiskt program överstigit 180 minuter. Av säkerhetsskäl är detta den längsta torkid som finns.

Om detta inträffar kan det bero på:

• För mycket tvätt eller för stora plagg.
• Filteret är blockerat.
• En bomullstvätt har centrifugerats med LÅG hastighet.
• Ett fel kan ha uppstått.

Stäng av tumlaren och kontrollera om det är någon av de tre första orsakerna och försök sedan igen.

Indikator vid torkning

Denna lampa lyser under programmets torkdel, utom under de korta perioder då trumman byter riktning.

Indikator för full vattenbehållare

Denna lampa kommer att lysa när vattenbehållaren är full. Vänta inte tills denna lampa lyser innan du tömmer vattenbehållaren, utan töm den efter varje tvätt (se avsnittet "Tömmer vattenbehållaren").

OBS: Om lampan tänds måste du stanna tumlaren och tömma vattenbehållaren. Om lampan tänds under en torkcykel kommer timern att gå fram till kalltumlingsfasen utan att torka tvätten.

Det kommer att ta omkring 10 sekunder innan lampan slocknar efter att behållaren tömts. Du kan inte starta ett nytt program om denna lampa lyser. Vattenbehållaren måste först tömmas.

Kalltumlingsfasen

Omkring 10 minuter innan programmet är klart kommer värmeelementen att stängas av och programmet övergår till fasen 'Kalltumling'. Under denna fas kyls tyget ner. Låt alltid tumlaren slutföra denna fas.

Genom att öppna luckan kan du så ofta du vill kontrollera hur torr tvätten är och om du så vill ta ut några plagg innan de är helt torra. (Det är särskilt användbart om tvätten är blandad och du vill stryka några plagg, men vill att andra ska bli helt torra).

Du måste trycka in knappen START efter att ha stängt lucken för att åter starta programmet. Se föregående sida.

Anti-skrynklingsfas

Vid torkprogrammets slut passar det kanske inte att omedelbart ta ut kläderna. Det är inget problem, tumlaren kommer att hindra dina kläder från att bli skrynkliga genom att försiktigt vända dem ibland med hjälp av några varv med trumman. Om du inte stängt av larmet kommer detta (en summer) att av och till avge en varningssignal, för att påminna dig om att plaggen är klara att ta ur.

Programmet Lättstruket -Elektronisk modell

'Lättstruket' är ett kort program som består av omkring 8 minuters värme, med en kalltumlingsperiod på omkring 2 minuter. Det är ett kort program för behandling av plaggen, som mjukar upp fibrerna och låter dem vila, så att hantering och strykning blir enklare och går snabbare.

När ska man använda 'Lättstruket'

Hur plaggen än torkas - ute på strecket, inne på ett element, upphängda runt om i huset eller med hjälp av en torktumlare - så blir de ofta lämnade i samma läge under en längre tid. Det brukar göra att fibrerna i tyget blir stela, vilket kan göra det svårt att hantera plaggen och därmed tar strykningen längre tid. För plagg som torkats på något av de ovan beskrivna sätten och sedan lämnats kommer du att ha glädje av 'Lättstruket'.

Viktigt!

• Cykeln 'Lättstruket' är inte något torkprogram. Det är utformat för att behandla och mjuka upp plagg som redan torkat och som lämnats så utan tillsyn under en längre tid.
• Alla slags tyger uppför sig inte på samma sätt när de värms upp.
  Våra tester visar till exempel att tyger i Tencel® och akryl inte mjukas upp lika lätt med hjälp av cykeln 'Lättstruket' som tyger i mer traditionell bomull eller bomullsblandning.
• För att uppnå bästa resultat med 'Lättstruket' är det viktigt att de rekommenderade vikterna pedan inte överskrids.
• För bästa resultat rekommenderar vi att plaggen tas ur tumlaren omedelbart efter programmet 'Lättstrucket' och hängs upp, viks ihop snyggt eller stryks. Om det inte är möjligt bör man upprepa programmet 'Lättstrucket'.

Rekommenderade vikter och tyger:

Bomull och bomullsblandninger	2,5 kg
Syntet 2 kg
Denim 2 kg

Ljudsignal

När programmet är klart hörs en ljudsignal (om detta valts) för att påminna dig om att ta ur plaggen ur tumlaren.

Torkanvisningar

Följ alltid tvätträden i plaggen. Strykfria och lättstrukna plagg ska inte centrifugeras för länge. Sådana material torkar snabbt i torktumlaren och såvida de inte har torkats i för stor mängd behöver de inte strykas.

För att undvika att plaggen blir skrynkliga ska du ta ut dem ur tumlaren så snart den har stannat. Om du tillsätter sköljmedel i sista sköljvattnet blir plaggen extra mjuka och syntetiska material blir inte statiska.

Torkmängder

Bomull: max 6 kg

Syntet och blandade fibrer: 3 kg.

Mindre mängd tvätt ger slätare plagg.

Sortering av tvätt

Tvätten bör sorteras så att plagg i samma material tvättas och torkas tillsammans.

Torktider:

Torktiden beror på mängden tvätt, vilket material den består av och hur fuktig den är. Det är därför svårt att ange exakta torktider. Allteftersom du använder tumlaren kommer du att lära dig att välja rätt tid till olika slags material. Tiderna i tabellen nedan är endast en ungefärlig rekommendation.

I de angivna torktiderna ingår 10 minuters avkylningsperiod. Den grundar sig på centrifugering vid 1000 varv/minut.

Centrifugering vid lägre varvtal än detta rekommenderas inte vid torktumling.

Ungefärliga torktider i minuter – kondenstumlare

Material Temperatur 1 kg 2 kg 3 kg 4 kg 5 kg 6kg
Akryl	Låg 40-60	55-75
Syntetmaterial	Låg	40-50	50-70	70-90
Bomull och linne	Hög 30-40	40-55	55-70	70-80	80-90	95-120

Torkanvisningar

Symboler

Symbolerna på tvätträden betyder följande:

Plagg som kan torktumlas vid låg temperatur

Plagg som kan torktumlas vid hög temperatur

Plagg som inte kan torktumlas

Avkylningsperiod

Under den sista delen av torktiden kopplas värmeelementet automatiskt ur. Det betyder att plaggen tumlas i kall luft under de sista tio minuterna. Detta är viktigt för att plaggen ska bli så släta som möjligt

Temperaturspärr

I tumlaren finns en termostat som förhindrar att temperaturen blir för hög. Om det tar lång tid för tvätten att bli torr kan det tyda på att termostaten slår av elementet. Detta kan ha följande orsaker: Luddfiltret har inte rengjorts, tumlaren är för full, utblåset är blockerat eller rummet har för dålig ventilation.

Energikontroll

UPO torktumlare har en egen termostat för energisparkontroll. Denna ser till att termostaten slår om till halv effekt om tvätten blir torr innan det inställda programmet är färdigt. På så sätt förhindras "övertorkning" och det sparar energi om maskinen har ställts in på för lång torktid.

Om maskinen inte fungerar

1. Torktumlaren startar inte:

Är luckan stängd?

Sitter stickproppen i vägguttaget?

Kan det ha gått en säkring?

Är tidsvredet inställt?

Är vattenbehållaren kanske full?

Är startknappen intryckt?

2. Torkningen tar för lång tid:

Har du rengjort luddfiltret?

Är det för mycket tvätt i tumlaren?

Är luftintaget blockerat?

Är tvätten för våt?

Har du valt rätt torktid/torkprogram?

Är rummet tillräckligt ventilerat?

Har du tömt vattenbehållaren?

Har du rengjort kondensorn?

Läs igenom bruksanvisningen och kontrollera noggrant alltihop en gång till. Om tumlaren ändå inte fungerar tillkallar du reparatör.

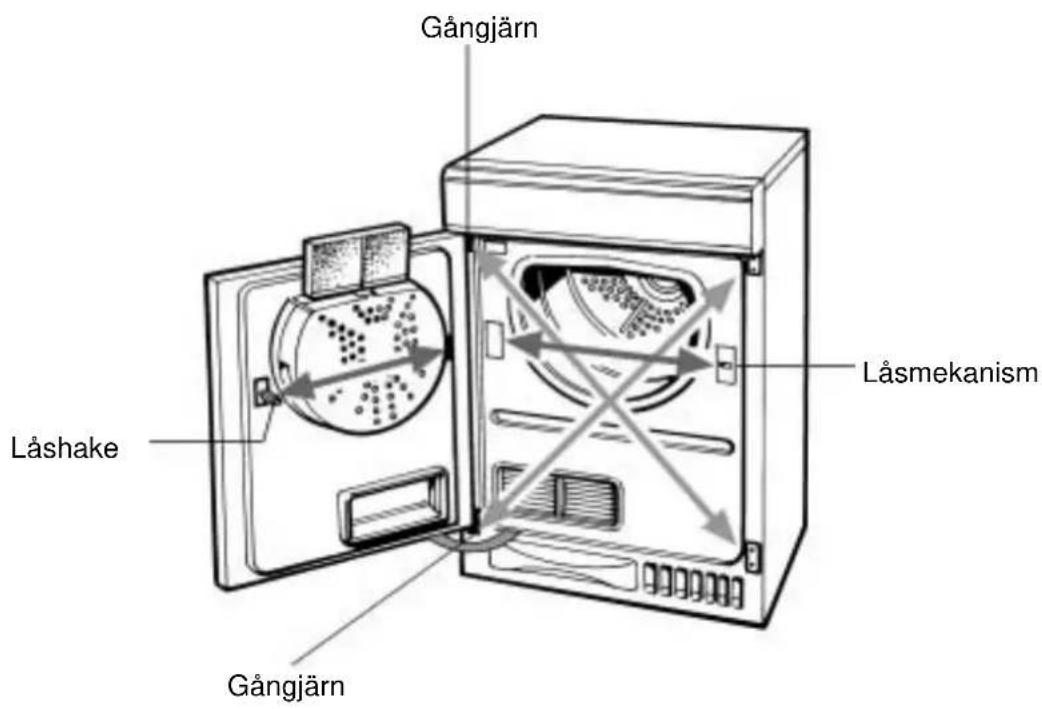

Hänga om luckan

Om så önskas kan luckans upphängning skiftas. Detta ska göras av en kompetent person. Gör så här:

Stäng först av torktumlaren och dra ur stickproppen ur vägguttaget.

Skifta låshaken på luckan till motsatta sidan (där det sitter ett plastlock). Gör samma sak med låsmekanismen på själva tumlaren.

Skifta gångjärnen diagonalt på motsatt sida (där det sitter små plastlock).

Underhåll

Rengöring

Luddfiltret måste rengöras efter varje torktillfälle. För att få bästa möjliga torkresultat och dessutom spara tid och ström bör luddfiltret emellanåt rengöras med vatten med svagt rengöringsmedel. Använd också dammsugare för att få bort allt ludd. Om tumlaren används ca två

gånger per vecka, vilket är normal användning, måste kondensorn rengöras minst en gång i månaden. Öppna luckan och dra ut kondensorn. Tvätta kondensorn genom att duscha av den från baksidan (se bilden) och låt den sedan bli helt torr innan du sätter tillbaka den.

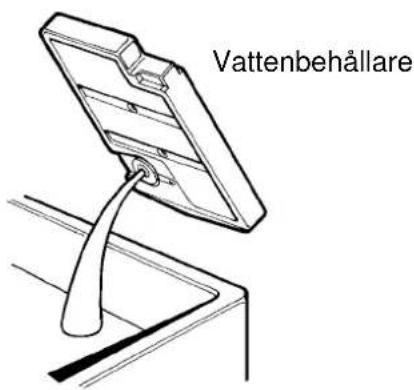

Tömma vattenbehållaren

Dra ut behållaren och håll ut vattnet. Skjut in behållaren igen så långt det går.

Ta av sockeln

(Finns på några modeller)

Skjut sockeln åt vänster och dra den rakt ut. (Försiktigt!)

Service

Service och reservdelar

Enlig EHL-91 gäller 2 års reklamationsfrist på ursprungliga fel från inköpet. Garantivillkoren som uppfyller branschens allmänna vilkor finns att få hos återförsäljaren eller leverantören. Spara inköpskvittot. Det behövs som verifikation.

Läs igenom bruksanvisning och följ de råd och anvisningar som ges. I många fall kan man själv lätt reda ut eventuella oklarheter och på så sätt undvika onödiga servicebesök. I avsnittet "Om produkten inte fungerar tillfredsställande" finns förslag till det man bör kontrollera innan service kontaktas.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service:

• Vid omotiverad service
- Om anvisningarna i bruksanvisningen inte följts.

Dataskylten.

Uppge produktens modellbeteckning, produkt och serienummer enligt dataskylten på maskinens baksida.

De behövs vid beställning av service och reservdelar.

Dataskylten innehåller också uppgifter om spänning, märkeffekt och erfordlig säkring.

Försäljningsvillkor.

Se servicehäftet för landsspecifika försäljnings- och servicevilkor. Här hittar du också numret till närmaste märkesverkstad.

Service och reservdelar (S)

Vid behov av service och reservdelar ring: Se i det separata servicehäftet eller beställ service via vär hemsida: www.upo.nu

Har ni frågor om produkten kontakta: Asko teknisk support, tel: [phone] Asko Hushåll AB, tel: [phone] fax: [phone]

Tekniska specifikationer

Modell: Kondenstorktumlare
Kapacitet: 6 kg
Trumma: rostfritt stål
Trumvolym: 110 liter
Reverserande: ja
Elementeffekt full: 2050 W
Elementeffekt halv: 1025 W
Spänning: 230 W - 10 A
Höjd/bredd/djup: 85 x 59,5 x 60 cm
Tillverkningsland: England
