BRUKSANVISNING FL1200 UPO

Viktigt! Elinstationen måste göras av behörig fackman.

tackmall. Maskinen har transportsäkringar som hindrar tvättbehållaren från att skaka under transporten. Dessa måste tas bort innan maskinen används( se sidan 23) Läs hela bruksanvisningen innan du använder maskinen!

MAXI

PENTA

ULTIMA

FL 1200

Gratulerar till din nya UPO tvättmaskin. Den är försedd med en microprocessor som ger en låg förbrukning av både vatten och energi. Det är viktigt att du använder din maskin riktigt och sörjer för ett normalt underhåll.

Läs därför noga igenom denna bruksanvisningför att undvika felanvändning och onödiga olyckor.

För att undvika de risker, som trots allt finns när du använder en elprodukt, som ansluts till vatten, är det viktigt att tvättmaskinen installeras på rätt sätt.

Spara bruksanvisningen och se till att den finns tillgänglig då du använder maskinen.

Gratulerar till ett bra köp.

Vänligen

AM HUSHÅLL AB

Box 6050

192 06 Sollentuna

Försäljning Tel: [phone]

Fax: [phone]

Teknisk support: Tel: 0512 - 329 00

Fax: 0512 - 321 50

MASKININFORMATION

SE PÅ MASKINENS DATASKYLT OCH ANTECKNA FÖLJANDE:

DIN MASKINS TYP-OCH TILLVERKNINGSNUMMER:

INKÖPS- OCH INSTALLATIONSDATUM:

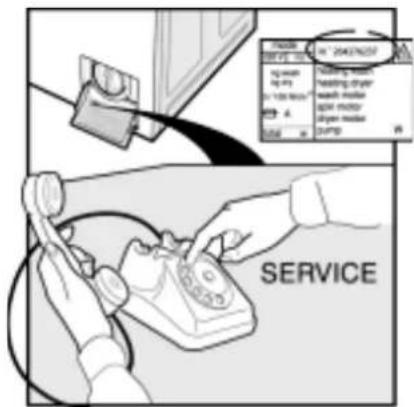

TELEFONNUMMER TILL NÄRMASTE MÄRKESSERVICE:

Telefonnummer och garantivillkor finns i Servicehäftet.

OBS! Tillverkaren förbehåller sig rätten att ändra teknisk data och ev. tryckfel.

INNEHÅLLSFÖRTEKNING

Säkerhetsinformation 4

ANVÄNDARINFORMATION

Beskrivning av tvättmaskinen 5

Tvättmedelsfack 5

Beskrivning av panelen, Maskiner med 2 vred 6

Panelfunktioner 6

Så här använder du tvättmaskinen, Maskiner med 2 vred 7

Hur du börjar tvätta 7

Avbryter tvättningen 7

Tvättprogram, Maskiner med 2 vred 8

Beskrivning av panelen, Maskiner med 1 vred och display 10

Panelfunktioner 10

Så här använder du tvättmaskinen, Maskiner med 1 vred och display 11

Hur du börjar tvätta 11

Avbryter tvättningen 11

Tvättprogram, Maskiner med 1 vred och display 12

Tvättråd och tips 14

Sortering av tvätt 14

Tvättmängder 14

Temperaturer 15

Tvättmedel 15

Fläckborttagning och behandling 16

Skötselråd för textilier 17

Underhåll 18

Rengöring av avloppsfilter/ nälfälla och tvättmedelsfack 18

Rengöring ut- och invändigt 19

avkalkning 19

Frysrisk 19

Om maskinen inte fungerar 20

Service 21

Tekniska uppgifter 22

INSTALLATÖRSINFORMATION

Installation 23

Uppackning, återvinning 23

Placering 23

Tag bort transportsäkringen 23

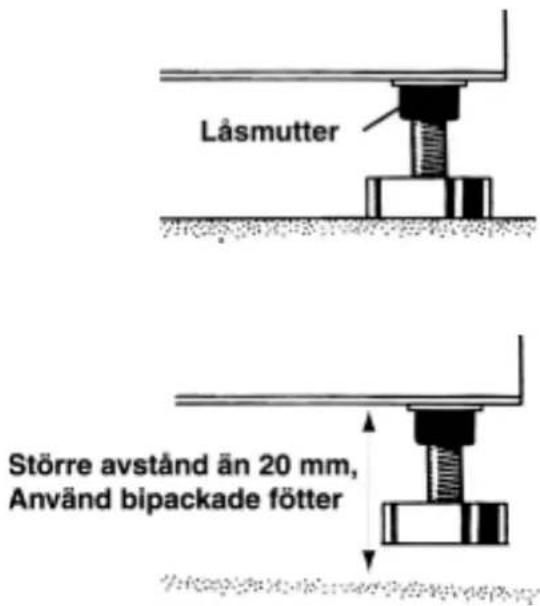

Justera fötterna 24

Anslutning till elnätet 24

Anslutning till vatten 24

Anslutning till avloppet 25

Förlängning av avloppsslang 25

SÄKERHETSINFORMATION

Läs noggrant igenom bruksanvisningens anvisningar råd och varningstexter innan du installerar tvättmaskinen och börjar använda den. Då kommer maskinen att vara till stor nytta och fungera som den ska. Spara bruksanvisningen i maskinens närhet, så att tips, råd, säkerhetsföreskrifter och funktionsbeskrivningar alltid finns tillgängliga för den som använder maskinen. Tänk också på att bruksanvisningen ska följa med maskinen vid flyttning eller försäljning.

Vid installation

Maskinen är endast avsedd för normalt hushållsbruk, enligt denna bruksanvisning. Annat användande kan leda till person- och egendomsskada.

Alla installationsarbeten och ingrepp i produkten ska utföras av behörig fackman. Ger du dig på produkten utan behörighet och kännedom kan du försämra dess funktion och ge upphov till person- och egendomsskada, likaså gäller ej de konsumentsrätsliga reklamationsfristerna.

Service ska utföras av ett av leverantören godkänt serviceföretag. Likaså ska reservdelar vara av originaltyp. Försök aldrig att reparera maskinen själv.

Se till att inte in- och avloppsslang har några veck eller att anslutningskabeln har kommit i kläm. Underlaget ska vara stabilt och jämt.

Användning av tvättmaskinen

Glasluckan kan bli het under tvättning, låt därför inte barn vistas i närheten av maskinen under drift.

Kontrollera alltid att maskinen är tom innan du lägger in ny tvätt.

Överbelasta ej maskinen (se "Tvättkapacitet").

Bygelbehå bör inte tvättas i maskinen, då byglarna kan lossna och förstöra tvätten och fastna i maskinen med skador som följd.

Töm alltid fickor, stäng knappar och drag igen blixtlås innan du tvättar. Föremål som t.ex. mynt, spik, skruv, nälar eller dylikt kan allvarligt skada maskinen.

Små kläder såsom band, strumpor och strumpbyxor bör tvättas i en tvättpåse, eftersom de annars kan komma in mellan cylinder och behållare.

Följ alltid tillverkarens rekommendationer för dosering av tvätt- och sköljmedel. Tänk på: nya maskiner förbrukar mindre vatten och el än gamla, därför kan man med fördel minska doseringen ytterligare. Överdosering kan skada maskin och tvättgods.

Använd inte din tvättmaskin för kemtvätt.

Undvik att färga och bleka i maskinen.

Tvättgods som innehåller starka kemikalier bör försköljas i vatten innan de tvättas i maskinen.

Skador som uppkommer på grund av ovan nämnda punkter täcks inte av konsumentköplagen

När du tvättat klart, stäng av maskinen och stäng vattenkranen. Låt luckan stå lite på glänt när maskinen inte används så att maskinen torkar ut och lucktätningen bibehåller sin smidighet.

Skrotning

Hjälp till att undvika skador när maskinen ska skrotas. Montera loss maskinen och klipp därefter av anslutningskabeln så nära maskinen som möjligt. Kontakta eventuellt din kommun för vidare information om var du kan lämna maskinen för destruktion.

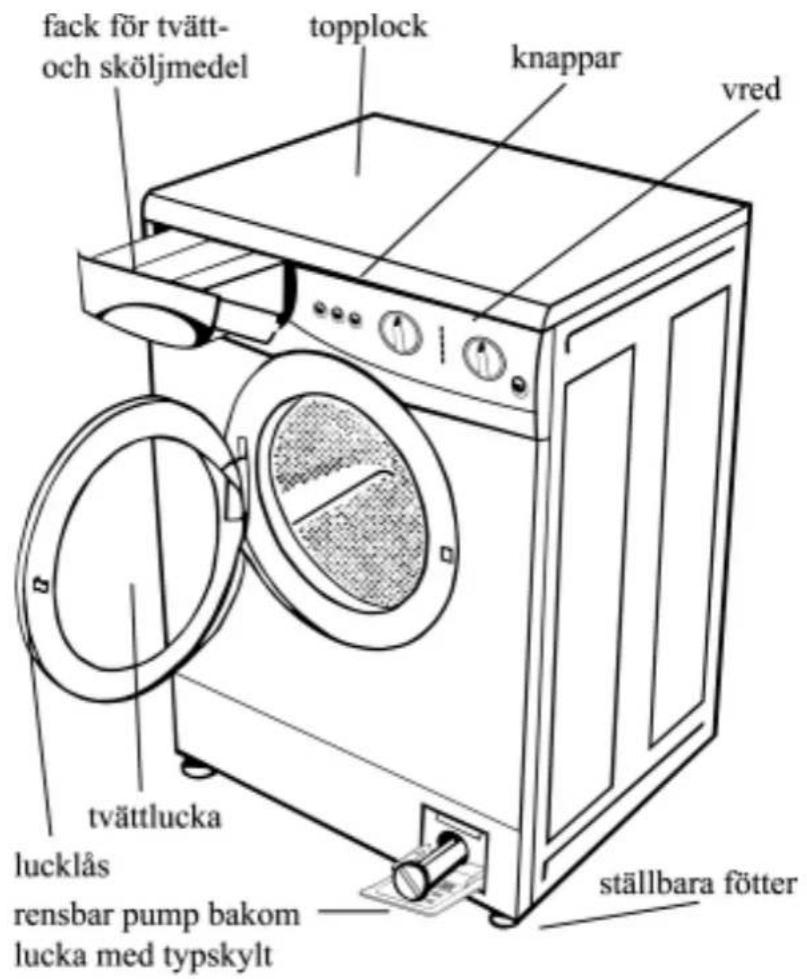

BESKRIVNING AV TVÄTTMASKINEN

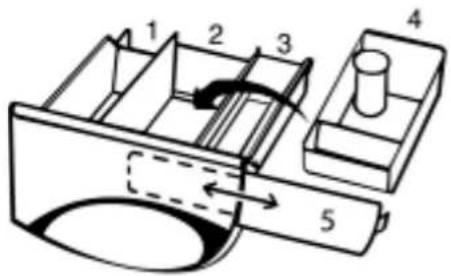

Tvättmedelsfacket

1) Förtvätt
2) Huvudtvätt
3) Mjukmedel
4) Behållare för flytande tvättmedel (endast till MAXI 5 XX och PENTA 5XXX)
5) Språkskiva * 4

Du kan själv byta språk på din tvättmaskin.

I sidan av tvättmedelshandtaget finns det en hållare för programguider, här kan du välja vilket av de nordiska språken du vill ha. Dessa är bipackade i tvättmaskinens tillbehörs påse från leverantören.

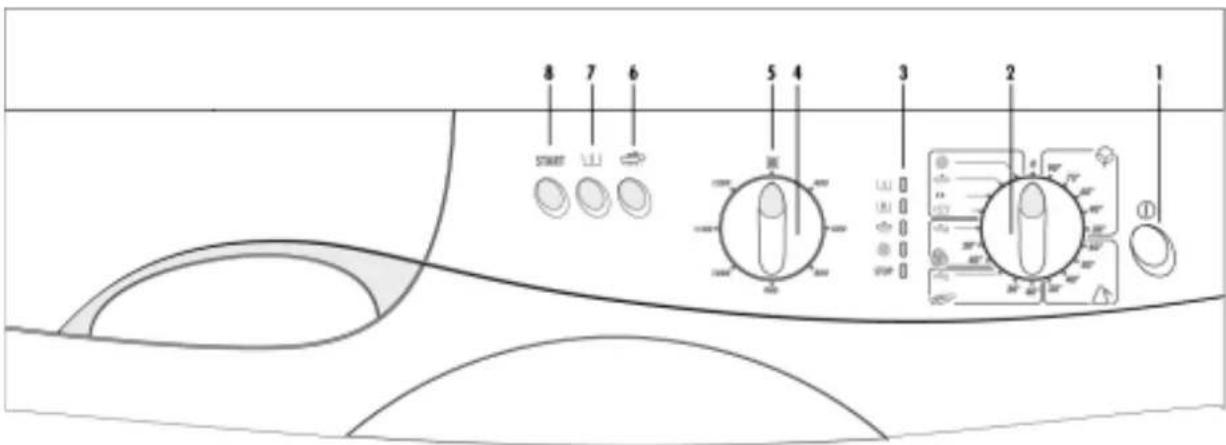

BESKRIVNING AV MASKINENS PANELFUNKTIONER Maskiner med 2 vred

1. På/ Av (huvudströmbrytare)

Tryck in knappen före val av program. Efter avslutat program ska maskinen stängs av.

2. Programväljare

Välj program efter vad du skall tvätta och hur smutsigt det är.

3. Programförloppsindikator

Här ser du var i programmet maskinen befinner sig.

4. Väljare för centrifugvarvtalet

Välj önskat centrifugvarvtal (högre= torrare). För Syntet-, fin-, ull- och handtvätt är det maximala varvtalet begränsat. Här ser du också maximalt centrifugeringsvarvtal. (Se programförklaringen på sid. 8.)

5. Ej Centrifugering

När du ställer vredet på symbolen för "Ej centrifugering" centrifugerar maskinen inte tvätten.

Obs! Fin- och Handtvätt programmen stannar med sista sköljvatten i behållaren.

1. Centifugering: välj varvtal och tryck på startknappen och programmet forsätter med den avslutande centrifugeringen.
2. Utpumpning: välj "ej centrifugering" och tryck på startknappen och programmet forsätter med enbart utpumpning.

6. Extra sköljningar

Maskinen är konstruerad för mycket låg vattenförbrukning.

När knappen trycks in läggs det till extra sköljningar i vissa program. (Se programförklaringen på sid. 8.)

Denna funktion rekommenderas för områden med mjukt vatten och för personer med känslig hud.

7. Förtvätt

Förtvätt kan användas i normal- och syntetprogrammen, för kraftigt smutsad tvätt.

8. Start

Med denna knapp startar man valt program.

9. Symbolförklaring

Här ser du de olika programmen som du kan välja mellan. För mer information, se programförklaringen på sid. 8.

SÅ HÄR ANVÄNDER DU TVÄTTMASKINEN

Innan du börjar använda maskinen bör du tvätta rent maskinen inuti. Detta gör du genom att köra ett 90 °C normaltvättprogram med ca ° dl tvättmedel som du fyller i facet för huvudtvättmedel. När du kör rent maskinen ska du inte ha någon tvätt i den.

1. Lägg i tvätten

Oppna luckan.

Lägg in de plagg som ska tvättas ett i taget så ovikta som möjligt. Stäng luckan.

2. Fyll på tvättmedel

Dra ut tvättmedelsfacket.

Fyll ett mått med tvättmedel, mängden ska motsvara tvättmängd och hur smutsig tvätten är. Häll det i facket för huvudtvätt.

Om du använder förtvätt ska en liten mängd tvättmedel hållas i facket för förtvätt.

För flytande tvättmedel används insatsen som sätts i facket för huvudtvätt.

3. Fyll på sköljmedel

Häll sköljmedel i facket för sköljmedel vid behov, tänk på att inte överskrida maxnivån. Skjut in tvättmedelsfacket.

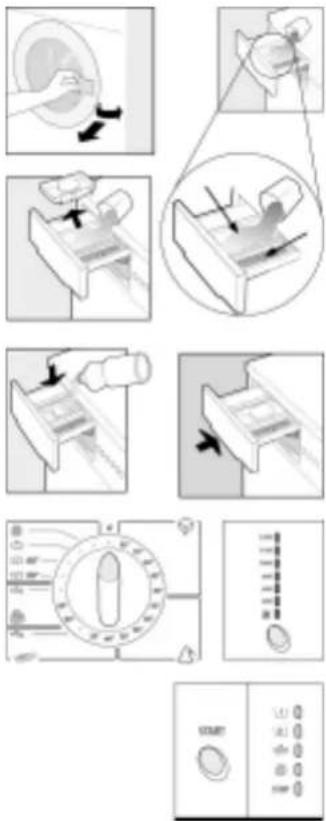

4. Välj önskat program och temperatur

Kontrollera att:

• Kontakten är ansluten till vägguttaget.
• Vattenkranen är öppen och avloppsslangen är korrekt ansluten.
  ♦ Luckan är ordentligt stängd.
• Kontrollera att AV/PÅ- knappen är intryckt.

5. Tryck in önskade tillvalsknappar och välj centrifugeringsvarvtal

6. Tryck på Startknappen

På förloppsindikatorn kan man följa var maskinen befinner sig i programcykeln, den är uppdelad i fem programsteg. FÖRTVÄTT; HUVUDTVÄTT; SKÖLJNINGAR; CENTRIFUGERING; STOPP.

Var steg visas under programmet genom att signallampan tänds för det steg maskinen befinner sig i.

Obs! Vid start i huvudtvätten väntar maskinen ca 1 min. innan den tar in vatten.

7. Avsluta tvättprogrammet

Det tar ca 2-3 min efter det att maskinen har slutat centrifugeringen innan lampan för "STOP" tänds och man kan ta ut tvätten.

Sköljstopp

I fintvätt- och handtvättprogrammen stannar maskinen med sista sköljvattnet kvar i behållaren.

För att avsluta programmet: tryck bara in startknappen och maskinen fortsätter till programslut.

Tryck ut AV/PÅ-knappen och tag ur tvätten. Kontrollera att cylindern är tom genom att snurra den ett varv för hand. Låt luckan stå på glänt tills fukten försvunnit.

Efter avslutat program är det tillrådigt att stänga av maskinen och stänga av vattenkranen.

Om du ångrar dig och vill ha ett annat tvättprogram eller vill avbryta:

Vrid programvredet till "0", som avbryter programmet och nollställer maskinen. Signallampan för "stop" kommer att blinka (max 2 min) tills nytt program är valt och maskinen är återstartad. Välj ett nytt program och tryck på start. OBS! Denna funktion får inte missbrukas och maskinen måste gå i minst 5 min. innan man avbryter och ändrar program

TVÄTTPROGRAM; maskiner med 2 vred

Genom att ställa in vreden för program och temperatur och trycka in lämpliga tillvalsknappar, kan du gör ditt eget program. Programmen nedan är förslag.

Program vred	Tvätt temperatur	Tvätt symbol	Typ av material	Tvätt mängd	Tillvals funktioner	Centrifugering	Sköljningar
Normal	90°C		Kraftigt smutsad vitt bomulls-material med organiska fläckar	Full trumma	Förtvätt, Extra skölj	500-max vartal	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Normal	75°C		Kraftigt smutsad vit och kulörtvätt	Full trumma	Förtvätt, Extra skölj	500-max vartal	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Normal	60°C		Normalt smutsad vit och kulörtvätt	Full trumma	Förtvätt, Extra skölj	500-max vartal	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Normal	40°C		Lätt smutsad vit och kulörtvätt	Full trumma	Förtvätt, Extra skölj	500-max vartal	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Normal	30°C		Mycket lätt smutsad vit och kulörtvätt	Full trumma	Förtvätt, Extra skölj	500-max vartal	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Syntet	60°C		Kraftigt smutsat färgbeständigt syntetmaterial	1⁄2 lastad trumma	Förtvätt, Extra skölj	500 - 800	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Syntet	50°C		Normalt smutsat färgbeständigt syntetmaterial	1⁄2 lastad trumma	Förtvätt, Extra skölj	500 - 800	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Syntet	40°C		Normalt smutsat ömtåligt syntetmaterial	1⁄2 lastad trumma	Förtvätt, Extra skölj	500 - 800	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Syntet	30°C		Lätt smutsat ömtåligt syntetmaterial	1⁄2 lastad trumma	Förtvätt, Extra skölj	500 - 800	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Fin	40°C		Fint bomullsmaterial,viskos-material och blanded fintvätt	1⁄2 lastad trumma	——	Sköljstopp 550	3 kalla sköljningar
Fin	30°C		Fint bomullsmaterial,viskos-material och blanded fintvätt	1⁄2 lastad trumma	——	Sköljstopp 550	3 kalla sköljningar
Fin	Kalltvätt		Silkesmaterial och blanded fintvätt	1⁄2 lastad trumma	——	Sköljstopp 550	3 kalla sköljningar
Y'le	40°C		Maskintvätbart yllematerial	1⁄2 lastad trumma	——	550, Avslutas med kort 800	3 kalla sköljningar

OBS! Tillverkaren förbehåller sig rätten att ändra teknisk data och ev. tryckfel.

Ylle	30°C		Maskintvättbart ylematerial	12 lastad trumma	____	550, Avslutas med kort 800	3 kalla sköljningar
Ylle	Kalltvätt		Maskintvättbart ylematerial	12 lastad trumma	____	550, Avslutas med kort 800	3 kalla sköljningar
Handtvätt	30°C		Silkesmaterial och andra ömtåliga material	12 lastad trumma	____	550, Avslutas med kort 800	3 kalla sköljningar
Snabbtvätt	40°C		Lätt smutsad vit och kulörtvätt	Full trumma	Extra skölj	500-max vartal	2 kalla sköljningar eller 4 med "extra skölj" aktiverad
Skölj program	____	____	Uppfräshning och sköljning	Full trumma	Extra skölj	500-max vartal	3 kalla sköljningar eller 6 med "extra skölj" aktiverad
Centrifug program	____	____	Utpumpning eller slutcentrifugering	Full trumma	____	500-max vartal	____

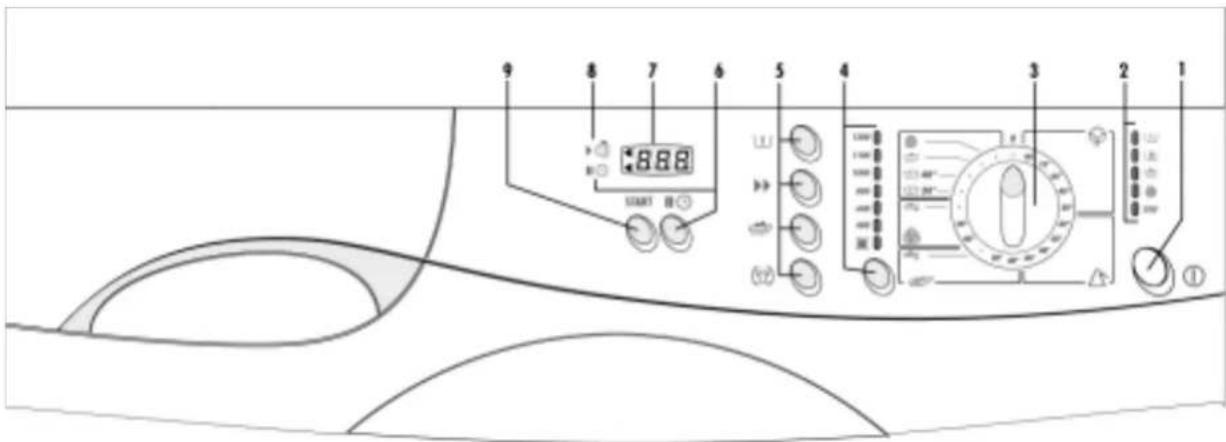

BESKRIVNING AV MASKINENS PANELFUNKTIONER Maskiner med 1 vred och display

1. På/ Av (huvudströmbrytare)

Tryck in knappen före val av program. Efter avslutat program ska maskinen stängs av.

2. Programförloppsindikator

Här ser du var i programmet maskinen befinner sig.

3. Programväljare

Välj program efter vad du skall tvätta och hur smutsigt det är.

4. Väljare för centrifugvarvtalet

Välj önskat centrifugvarvtal (högre= torrare). För Syntet-, fin-, ull- och handtvätt är det maximala varvtalet begränsat. Här ser du också maximalt centrifugeringsvarvtal. (Se programförklaringen på sid. 12.)

När du väljer symbolen för "Ej centrifugering" centrifugerar maskinen inte tvätten.

Obs! Fin- och Handtvättprogrammen stannar med sista sköljvatten i behållaren.

1. Centifugering: välj varvtal och tryck på startknappen och programmet forsätter med den avslutande centrifugeringen.
2. Utpumpning: välj "ej centrifugering" och tryck på startknappen och programmet forsätter med enbart utpumpning.

5. Funktionsknappar

Fyra funktionsknappar med följande funktion, med början från toppen. knapparna tänd upp vid möjlig funktion (Se programförklaringen på sid.12.)

5.1 Förtvätt

Förtvätt kan användas i normal- och syntetprogrammen, för kraftigt smutsad tvätt.

5.2 Snabbtvätt

När knappen trycks in kortas programtiden i vissa program och maskinen sköljer endast två gånger. Rekommenderas för lite och lätt smutsad tvätt.

5.3 Extra sköljningar

Maskinen är konstruerad för mycket låg vattenförbrukningen. När knappen trycks in läggs det till extra sköljningar i vissa program. Denna funktion rekommenderas för områden med mjukt vatten och för personer med känslig hud.

5.4 Strykfritt

När knappen trycks in snurrar trumman med jämna mellanrum under 30 min. efter det att maskinen avslutat det ordinarie programmet.

6. Födröjd start

Genom att trycka in knappen en eller flera gånger kan man senarelägga starten av programmet upp till 16 timmar, detta visas i fönstret (7)

7. Display

Visningsfönster för återstående programtid och fördröjd start.

8. Resterande tid

Resterand cirkatid av programmet visas i fönstret (7), Maskinen kan justera om tiden under gång vid olika förhållanden.

9. Start

Med denna knapp startar man valt program.

10. Symbolförklaring

Här ser du de olika programmen som du kan välja mellan. För mer information, se programförklaringen på sid. 12.

OBS! Tiden som visas i displayfönstret är anpassad för ett standard program med full tvättmängd, nominell spänning och inloppsvatten temperatur (ca 15°C) i enlighet med provningsstandarden. Maskinens elektronikenhet anpassar sig till rådande förhållanden och justerar tiden vid de olika cyklerna (tvätt, sköljning och centrifugering) för att ge ett optimalt resultat. Detta gör att tvättiden som vissas vid start kan ändras under programmets gång.

SÅ HÄR ANVÄNDER DU TVÄTTMASKINEN

Innan du börjar använda maskinen bör du tvätta rent maskinen inuti. Detta gör du genom att köra ett 90 °C normaltvättprogram med ca ° dl tvättmedel som du fyller i facet för huvudtvättmedel. När du kör rent maskinen ska du inte ha någon tvätt i den.

1. Lägg i tvätten

Öppna luckan.

Lägg in de plagg som ska tvättas ett i taget så ovikta som möjligt. Stäng luckan.

2. Fyll på tvättmedel

Dra ut tvättmedelsfacket.

Fyll ett mått med tvättmedel, mängden ska motsvara tvättmängd och hur smutsig tvätten är. Häll det i facket för huvudtvätt.

Om du använder förtvätt ska en liten mängd tvättmedel hållas i facket för förtvätt.

För flytande tvättmedel används insatsen som sätts i facket för huvudtvätt.

3. Fyll på sköljmedel

Häll sköljmedel i facket för sköljmedel vid behov, tänk på att inte överskrida maxnivån. Skjut in tvättmedelsfacket.

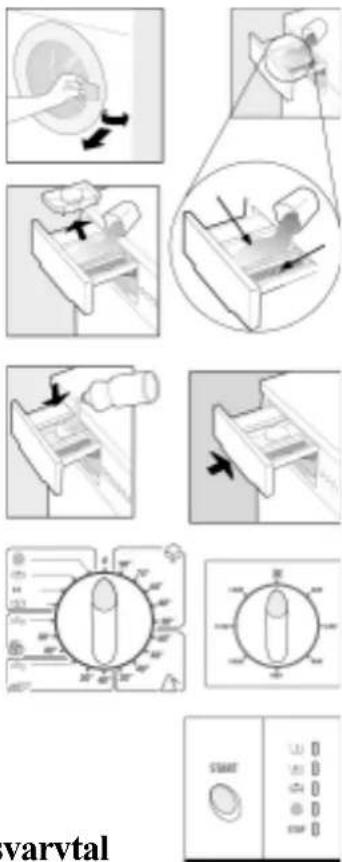

4. Välj önskat program och temperatur

Kontrollera att:

• Kontakten är ansluten till vägguttaget.
• Vattenkranen är öppen och avloppsslangen är korrekt ansluten.
  ♦ Luckan är ordentligt stängd.
• Kontrollera att AV/PÅ- knappen är intryckt.

5. Tryck in önskade tillvalsknappar och välj centrifugeringsvarvtal

6. Tryck på Startknappen

På förloppsindikatorn kan man följa var maskinen befinner sig i programcykeln, den är uppdelad i fem programsteg. FÖRTVÄTT; HUVUDTVÄTT; SKÖLJNINGAR; CENTRIFUGERING; STOPP.

Var steg visas under programmet genom att signallampan tänds för det steg maskinen befinner sig i.

Obs! Vid start i huvudtvätten väntar maskinen ca 1 min. innan den tar in vatten.

7. Avsluta tvättprogrammet

Det tar ca 2-3 min efter det att maskinen har slutat centrifugeringen innan lampan för "STOP" tänds och man kan ta ut tvätten.

Sköljstopp

I fintvätt- och handtvättprogrammen stannar maskinen med sista sköljvattnet kvar i behållaren.

För att avsluta programmet: tryck bara in startknappen och maskinen fortsätter till programslut.

Tryck ut AV/PÅ-knappen och tag ur tvätten. Kontrollera att cylindern är tom genom att snurra den ett varv för hand. Låt luckan stå på glänt tills fukten försvunnit.

Efter avslutat program är det tillrådigt att stänga av maskinen och stänga av vattenkranen.

Om du ångrar dig och vill ha ett annat tvättprogram eller vill avbryta:

Vrid programvredet till "0", som avbryter programmet och nollställer maskinen. Signallampan för "stop" kommer att blinka (max 2 min) tills nytt program är valt och maskinen är återstartad. Välj ett nytt program och tryck på start. OBS! Denna funktion får inte missbrukas och maskinen måste gå i minst 5 min. innan man avbryter och ändrar program

TVÄTTPROGRAM; maskiner med 1 vred och display

Genom att ställa in vreden för program och temperatur och trycka in lämpliga tillvalsknappar, kan du gör ditt eget program. Programmen nedan är förslag.

Program vred	Tvätt temperatur	Tvätt symbol	Typ av material	Tvätt mängd	Tillvals funktioner	Centrifugering	Sköljningar
Normal	90°C		Kraftigt smutsad vitt bomulls-material med organiska fläckar	Full trumma	Förtvätt, Extra skölj, snabbtvätt, strykfritt	500-max vartal	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad
Normal	75°C		Kraftigt smutsad vit och kulörtvätt	Full trumma	Förtvätt, Extra skölj, snabbtvätt, strykfritt	500-max vartal	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad
Normal	60°C		Normalt smutsad vit och kulörtvätt	Full trumma	Förtvätt, Extra skölj, snabbtvätt, strykfritt	500-max vartal	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad
Normal	40°C		Lätt smutsad vit och kulörtvätt	Full trumma	Förtvätt, Extra skölj, snabbtvätt, strykfritt	500-max vartal	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad
Normal	30°C		Mycket lätt smutsad vit och kulörtvätt	Full trumma	Förtvätt, Extra skölj, snabbtvätt, strykfritt	500-max vartal	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad
Syntet	60°C		Kraftigt smutsat färgbeständigt syntetmaterial	1⁄2 lastad trumma	Förtvätt, Extra skölj, snabbtvätt, strykfritt	500 - 800	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad
Syntet	50°C		Normalt smutsat färgbeständigt syntetmaterial	1⁄2 lastad trumma	Förtvätt, Extra skölj, snabbtvätt, strykfritt	500 - 800	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad
Syntet	40°C		Normalt smutsat ömtåligt syntetmaterial	1⁄2 lastad trumma	Förtvätt, Extra skölj, snabbtvätt, strykfritt	500 - 800	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad

OBS! Tillverkaren förbehåller sig rätten att ändra teknisk data och ev. tryckfel.

Syntet	30°C		Lätt smutsat ömtåligt syntetmaterial	12 lastad trumma	Förtvätt, Extra skölj, snabbtvätt, strykfritt	500 - 800	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad
Fin	40°C		Fint bomullsmaterial,viskos-material och blandad fintvätt	12 lastad trumma	Strykfritt	Sköljstopp 550	3 (4*) kalla sköljningar
Fin	30°C		Fint bomullsmaterial,viskos-material och blandad fintvätt	12 lastad trumma	Strykfritt	Sköljstopp 550	3 (4*) kalla sköljningar
Fin	Kalltvätt		Silkesmaterial och blandad fintvätt	12 lastad trumma	Strykfritt	Sköljstopp 550	3 (4*) kalla sköljningar
Ylle	40°C		Maskintvättbart yllematerial	12 lastad trumma	____	550, Avslutas med kort 800	3 (4*) kalla sköljningar
Ylle	30°C		Maskintvättbart yllematerial	12 lastad trumma	____	550, Avslutas med kort 800	3 (4*) kalla sköljningar
Ylle	Kalltvätt		Maskintvättbart yllematerial	12 lastad trumma	____	550, Avslutas med kort 800	3 (4*) kalla sköljningar
Handtvätt	40°C		Silkesmaterial och andra ömtåliga material	12 lastad trumma	____	550, Avslutas med kort 800	3 (4*) kalla sköljningar
Handtvätt	30°C		Silkesmaterial och andra ömtåliga material	12 lastad trumma	____	550, Avslutas med kort 800	3 (4*) kalla sköljningar
Skölj program	____	____	Uppfråshning och sköljning	Full trumma	Extra skölj	500- max vartal	3 (4*) kalla sköljningar eller 6 (7*) med "extra skölj" aktiverad
Centrifug program	____	____	Utpumpning eller slutcentrifugering	Full trumma	Strykfritt	500- max vartal	____

Låt inte tvätt ligga för länge, speciellt inte om den är fuktig. Fuktig tvätt möglar och luktar illa. De mögelfläckar som bildas går inte att få bort.

Hur sorterar man tvätten ?

• Kulörta plagg bör inte blandas med vita.
• Kulörta plagg och speciellt sådana som inte är färgäkta skall tvättas separat första gången. De innehåller i regel överskottsfärg som avges vid första tvätten.
• Linne kan tvättas som "bomull" eller "syntettvätt" men centrifugera bara en kort stund för att undvika att fibrerna bryts.
• Strykfria material som bomull/ polyester bör tvättas som syntettvätt.
• Ylleprogrammet är särskilt avsett för plagg av ren och ny ull där plagget är märkt "maskintvättbart". Andra typer av ylle samt blandningar kan krympa eller filtas vid tvätt i maskin. Endast lätt centrifugering bör användas.
• "Fintvätt" bör användas vid tvätt av ömtåliga material såsom akryl och de flesta gardiner.
• Besvärliga fläckar från gräs, rost, tjära, målarfärg, tusch, bläck mm skall behandlas före tvätt (se fläckborttagning).
• Plagg som rengjorts med hjälp av lösningsmedel som t ex terpentin måste torka innan det tvättas !
• Vänd ut och in på plagg av hårt och kraftigt tyg och tvätta dem med avigsidan utåt. Samma gäller varor av tyg med skuren lugg och idrottskläder.
• Dra igen blixtlås, så att de inte repar upp textilierna. Töm fickor och låt dem gärna tvättas ut- och inåtvända. Borsta bort lös smuts från fickor och djupa sömmar.

UPO ansvarar inte för skador som beror på användning av lösningsmedel eller brännbara ämnen.

Hur mycket tvätt skall man lägga in i maskinen ?

En full maskin rymmer5,0/ 6,0 kg torr tvätt. Som jämförelse motsvarar sänglinnet i två sängar, dvs 2 örngott, 2 underlakan, och 2 påslakan ungefärligen 3,3 kg tvätt.

Du uppskattar lätt lämplig mängd genom att använda punkterna nedan.

< Bomull och linne: full trumma, men inte för tätt packat, du skall få in en hand utan problem.

< Ej ömtåliga syntetmaterial: Fyll ej mer än °.

< Ömtåliga material, fintvätt, och ylle: Fyll ej mer än °.

• Kulörtvätt som är färgäkta kräver i regel 60°C men om det är lätt smutsat kan det räcka med 40°C.
• Syntetmaterial såväl vitt som kulört kan normalt tvättas i 60°C men ofta räcker 40°C om inte plaggen är så smutsiga.
• Högre temperatur än 40°C bör inte användas vid tvätt av kulörta plagg med risk för färgfällning samt vid tvätt av ömtåliga material.
• Grundregel, titta efter tvättråd på etiketten i kläderna. Plagget kan missfärgas om det tvättas på högre temperatur än vad som angivits. Tvättrådet visar också lämplig temperatur vid strykning.

Vad skall man tänka på vid val av tvättmedel ?

Tvättresultatet beror bl a på vilket tvättmedel och vilken dosering du använder. Det finns speciella tvättmedel för kulör och fintvätt samt ylle.

Tänk på att bara använda tvättmedel av god kvalitet som är avsedda för tvättmaskin.

Följ anvisningarna på tvättmedelspaketet/ förpackningen för rätt dosering av mängden i förhållande till hårdhetsgrad på vattnet och hur mycket som skall tvättas.

Kontakta kommunen för att få reda på vattnets hårdhetsgrad och om det är hårt så se under punkten skötsel, för tips om avhärdning.

Underdosering av tvättmedel kan ge återsmutsning i form av gråa noppor, bruna avtryck av trumman och dålig lukt i maskinen.

Överdosering av tvättmedel ökar belastningen på miljön samt ger en överskumning.

Var placeras tvättmedlet ?

Denna tvättmaskin har en teknik som är vattensnål och anpassar vattenmängden efter hur mycket tvättgods som läggs in. Tag för vana att alltid hälla tvättmedlet i tvättmedelsfacket. Det är framför allt viktigt om man använder koncentrerat tvättmedel. Använder du tvättmedelsfabrikanternas doseringsmått, som läggs i maskinen, finns det risk att inte tvättmedlet löses under huvudtvätten utan finns kvar i plaggen efter programmets slut.

Du kan även använda flytande tvättmedel och sätter då i det extra packet som medföljer. När du använder packet för flytande tvättmedel kan du också använda förtvättprogram, då tvättmedlet stannar kvar i packet för huvudtvätt tills maskinen kommer till huvudtvätten. Starta alltid maskinen omgående efter påfyllning av flytande tvättmedel i packet för förtvätt.

Sköljmedel häller du i den del av tvättmedelsfacket som är avpassat för att undvika statisk elektricitet i plaggen, speciellt om du skall torktumla efter.

Fläckborttagning

De flesta fläckar går bort vid vattentvätt. Fläckar av gräs, läppstift, bär, frukt, choklad och kaffe går i regel bort i vattentvätt på sådana plagg som kan tvättas vid minst 60°C. Kvarvarande rester brukar gå bort efter upprepade tvättar.

Det finns dock fläckar som kräver särskild behandling före tvätt, särskilt då man rekommende- rar fintvätt för plagget. Ju förr man behandlar en fläck, desto lättare är den att ta bort.

Vissa textilier och färger tål inte något fläckborttagningsmedel. Acetatfibrer t.ex. löses upp av aceton. Cellulosafibrer som bomull, lin, viskos och acetat är känsliga för syror. Animaliska fibrer som ull och batursilke är känsliga för alkalier. Gör därför prov på en lapp av samma tyg eller en sömsmån eller fäll.

Fläcken ska lösas, inte gnidas bort. Lägg tyget på ett rent underlag, t.ex. ofärgat mångdubbelt hushållspapper eller ofärgad frotté. Arbeta först med en liten mängd av lösningsmedlet. Badda på medlet med en vit tyglapp utan att gnida. Bearbeta fläcken utifrån och in mot mitten. Flytta underlaget då och då allteftersom fläcken sugs upp. Arbeta försiktigt och sluta genast när fläcken har gått bort. Skölj till sist med ljummet vatten.

Okända fläckar bör lämnas till fackman för behandling. De flesta fläckborttagningsmedel säljs på apotek.

Fläckar som bör behandlas före tvätt

FLÄCK MEDEL

Karbonpapper Trikloretylen och ljumt tvålvatten.Filtpenna Varmt ammoniaktvålvatten.Filtpenna, färgad på vitt material Denaturerad sprit.Filtpenna, färgad på färgat material Ammoniaklösning, ättiksyralösning, denaturerad spritMögel Blöt i surmjölk eller lättfil 1 dygn, skölj eller tvätta,för vittvätt tvättmedel med blekmedel.Nagellack Accton (cj för acetatfibrer), kvarvarande färg med denaturerad sprit.Kåda Denaturerad sprit eller trikloretylen och ljumt tvålvattenTuggummi Nerkylning med iskuber eller i frysskåp, försiktig radering, trikloretylenRost OxalsyralösningOlja, smör, fett Mineralterpentin eller fläckborttagningsmedel och ljumt tvålvattenMaskinolja Trikloretylen och ammoniaktivättOljefärg/målarfärg Trikloretylen och ammoniaktivålvattenKulspetspenna Denaturerad sprit, ljumt ammoniak- eller tvålvattenStearin Låt stelna. Bryt och plocka bort. Kyl ned med iskuber i plastpåse, krossaoch borsta bort eller använd läskpapper och ljummet strykjärn,trikloretylenBlodFernissa och lackfärgGräs

Färskt, med kallt vatten, intorkat med enzymhaltigt tvättmedelTrikloretylenDenaturerad sprit och tvätt med enzymhaltigt tvättmedel

Skötselråd för textilier

Vällentvätt	Vittvätt högat 95°Cnormalprogram	Kulörvätt högat 60°Cnormalprogram	Finnvätt högat 40°C eller 30°Cnormalprogram	Handtvätt högat 40°Cendast handtvätt tillåten
	Streck under märkningen anger skonprogram för stryktöbehandlade och öntäliga textiler. Om tvättmaskinen sekner sådant program minskas tvättmångden.
Körblekning	Körblekning tillåtenCI				Ej körblekning
Strykning	Strykning max 200°C	Strykning max 150°C		Strykning max 110°C	Ej strykning
Kennvätt	Normal kerstvättA P		Special kerstvättP F F		Ej kerstvätt
	Bokstälverna informerar tvätterierna om tvittvåtska och rengöringsaatt. Streck under märkningen anger program för öntäliga textiler.
Torkning (Hvillig)	Normal torktumling		Skonsam torktumling		Ej torktumling

Vällentvätt	Vittvätt högat 95°Cnormalprogramskonsant program	Kulörvätt högat 60°Cnormalprogramekonsant program		Fintvätt högat 40°C eller 30°Cnormalprogramskonsant programokonsant program	[12]	Handtvätt högat 40°Cendast handtvätt tillåten	Ej varfertvätt
	Streck under markningen anger skonprogram för stryktirbehandlade och öntäliga textiler. Om tvättmaskinen sekner sådant program minskas tviftmängden.
Korblekning	Korblekning tillåten						Ej kortlekning
Strykning	Strykning max 200°C		Strykning max 150°C		Strykning max 110°C		Ej strykning
Kennvätt	Normal kerrvättA P			Special kerrvättP F F			Ej kerrvätt
	Bokstälverna informerar tvittalerna om tvittivitsika och rengöringsvalit. Streck under markningen anger program för öntäliga textiler.
Tortning (Hvällig)	Normal torkturning			Skonsam torkturning			Ej torktunling

Kentivått	Normal kentivått		Special kentivått			Ej kentivått
	Bokstälvarna informerar tvåttarlarna om tvåttvåtsika och rengöringsaatt. Stock under märkningen anger program för ömtälige textilker.
Torkning(ħtvällig)	Normal torkturnling		Skonsam torkturnling			Ej torktunling

Textiliernas skötselanvisningar ska följas noggrant. Om en närmare anvisning saknas, rekommenderas följande:

Vittvätt, bomull 90°C Strykfria textilier 40-60°C

Vittvätt, linne 60°C Konstfibrer 30-40°C

Vit babytvätt 90°C Ylle 30-40°C

Kulörtvätt, bomull 60°C

UNDERHÅLL

Rengöring av avloppsfilter / nälfälla

Filtret fångar upp trådar och fibrer från tvättgodset. Den ska rengöras regelbundet varannan eller var tredje månad så att avloppssystemet i maskinen inte täpps till. Maskinen ska vara tom.

Rengöring av filtret görs enligt följande:

1. Öppna luckan nere till höger genom att trycka på dess nedre del.
2. Ett fat eller liknande placeras under luckan och filtret lossas genom att locket vrids °- 1 varv åt vänster. Drag filtret rakt ut. Det är normalt att det kommer ca °- liter vatten ur filtret när det lossas.
3. Rengör under rinnande vatten. Rengör även tätning och filterhuset. För att underlätta återmontering kan med fördel lite såpa eller liknande strykas på filtrets tätningsring.
4. Återmontera genom att trycka in filtret till botten och dra sedan åt förskruvningen.

Rengöring av tvättmedelsfacket

Facket bör rengöras varje gång som det har bildats avlagringar av tvätt- och sköljmedelsrester i facket. Detta görs under rinnande vatten med en liten borste.

Man kan också ta ut facket, detta görs genom att man:

Alt1: trycker in "push" i facket och drar ut det. Alt2: drar ut behållaren lite hårdare än normalt (gäller fack som inte har "push" i inre höger hörn).

Överdelen till sköljmedelsfacket kan lyftas bort för bättre åtkomst. I samband med att facket är ute bör även lådan för facket göras rent. När facket är återmonterat ska man köra en sköljning utan tvätt.

Rengöring, utvändigt och invändigt

Utvändigt rengörs tvättmaskinen med ett milt handdiskmedel. Tvätta efter med rent vatten och torka av. Får ej spolas av, använd trasa.

Sprithaltiga rengöringsmedel som thinner eller dylikt får ej användas.

Invändigt kan du behöva göra rent maskinen om du ofta tvättar vid låga temperaturer och/eller använder lite tvättmedel. Om du inte gör rent maskinen kan du få dålig lukt samt mögeltillväxt i maskinen. För att göra rent skall du normaldosera med tvättmedel och köra ett tvättprogram vid så hög temperatur som möjligt (90°C) utan tvätt.

Denna process kan behöva upprepas någon gång per månad.

Maskinen skall köras tom.

Avkalkning

Om du bor i ett område med en hårdhetsgrad på vattnet som är högre än 7Y dH skall tvättmaskinen rengöras minst 4 gånger per år. De kalkavlagringar som annars kan bildas på t ex värmelementen förkortar dess livslängd.

Dosera med 1,5dl citronsyra ( finns t ex i mataffärer) istället för tvättmedel och kör ett tvättprogram utan tvätt vid så hög temperatur som möjligt, 90YC. Kör gärna ett kortare program med tvättmedel efteråt för att säkerställa att maskinen är ren.

Kontakta din kommun för att få veta vattnets hårdhetsgrad.

Frysrisk, om maskinen står i ett ouppvärmt rum vintertid

Om din maskin skulle utsättas för frysrisk, dvs en omgivande temperatur under 0YC, skall följande åtgärder vidtas:

〈 Stäng vattenkranen och lossa tilloppsslangen från kranen.
〈 Välj ett tvättprogram och kör i ca 10 sekunder.
〈 Töm maskinen på vatten , se rengöring av avloppsfilter/ nälfälla sid 16, så att inget vatten finns kvar i maskin och slangar.
< Nu är maskinen klar för vinterförvaring

OM MASKINEN INTE FUNGERAR

Maskinen fungerar inte, men signallampan lyser

1. Är luckan riktigt stängd?

Maskinen fungerar inte och signallampan lyser inte

1. Är säkringen i huset hel ? Tips: prova en annan elektrisk apparat i uttaget för att kontrollera kontakten.
2. Kontrollera att stickkontakten sitter i ordentligt.
3. Står programväljaren på önskat program?

Maskinen tar inte in vatten

1. Är vattenkranen öppen ?
2. Är vattenkranen i ordning ?
3. Är vattenledningen så hårt böjd att vattnet inte kommer in i maskinen ?
4. Kontrollera att silen i kopplingen till vattenkranen inte är igensatt. GLÖM INTE ATT STÄNGA AV VATTENKRANEN

Maskinen tar in vatten hela tiden

1. Kontrollera att avloppsslangen är riktigt placerad. Slangen måste ledas upp 50-90 cm innan den leds till ett avlopp.
2. Kontrollera att avloppsslangen inte ligger i vatten. Detta kan medföra hävertverkan och maskinen tömmer hela tiden.

Maskinen pumpar inte ut vattnet

1. Är luddfiltret igensatt ? Se underhåll sid 18
2. Är avloppsslangen blockerad ?
3. Är ett program med sköljstopp valt ?
4. Observera att slangens smalaste del bör vara minst 15 mm invändigt, gäller även eventuella skarvkopplingar

Maskinen vibrerar och för ojlud

1. Står maskinen i våg och / eller är låsmuttrarna till de justerbara fötterna åtdragna ?
2. Står maskinen på ett ordentligtoch stabilt golv ?
3. Är alla transportsäkringar borttagna ?

Dörrluckan kan inte öppnas

1. Luckan är spärrad för öppning 2-3 minuter efter programmets slut.

Maskinen centrifugerar inte

1. Har maskinen pumpat ut vattnet?
2. Maskinen är försedd med en balanskontroll. Vid obalans försöker maskinen att fördela tvätten på nytt. Om maskinen inte klarar av att omfördela tvätten tillfredsställande kommer maskinen att fullfölja programmet utan centrifugering. ( Det kan inträffa vid tvätt av t ex 1 dunkudde eller 1 barnoverall som inte kan fördelas över hela cylindern samtidigt)
3. Kontrollera att "Ej Centrifugering" är aktiverad.

Låg vattennivå

1. Maskinen använder lite vatten! Under tvätt skall det vara lite vatten i behållaren. Tvätten blir ren av den mekaniska bearbetningen, värmen och tvättmedlet.
2. Det bör vara skumreducering under sköljningarna. Det indikerar en riktig tvättmedelsdosering.

Vatten rinner ut på golvet

1. Är tvättmedelsfacken igensatta ?
2. Är avloppslangen riktigt fäst ?
3. Är slangen tät ?
4. Läcker kopplingar eller kran ?
5. Är tvättmedlet doserat riktigt ? För mycket tvättmedel kan ge en överskumning.
6. Är tvättmedlet avsett för maskintvätt ?

Det luktar illa i tvättmaskinen

1. För låg tvättmedelsdosering.
2. 40Y programmen används ofta. Använd 60YC / 90YC programmen oftare!
3. Maskinen är inte använd på länge. (Se punkten underhåll- rengöring inuti).

TILLKALLA SERVICE

Service och reservdelar

Enlig EHL-91 gäller 2 års reklamationsfrist på ursprungliga fel från inköpet. Garantivillkoren som uppfyller branschens allmänna vilkor finns att få hos återförsäljaren eller leverantören. Spara inköpskvittot. Det behövs som verifikation.

Läs igenom bruksanvisning och följ de råd och anvisningar som ges. I många fall kan man själv lätt reda ut eventuella oklarheter och på så sätt undvika onödiga servicebesök. I avsnittet "Om produkten inte fungerar tillfredsställande" finns förslag till det man bör kontrollera innan service kontaktas.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service:

• Vid omotiverad service
- Om anvisningarna i bruksanvisningen inte följts.

Dataskylten

Uppge produktens modellbeteckning, produkt- och serienummer enligt dataskylten på insidan av luckan till avloppsfiltret.

De behövs vid beställning av service och reservdelar.

Dataskylten innehåller också uppgifter om spänning, märkeffekt och erfordlig säkring

Försäljningsvillkor

Se servicehäftet för landsspecifika försäljnings- och servicevilkor. Här hittar du också numret till närmaste märkesverkstad.

Service och reservdelar (S)

Vid behov av service och reservdelar: se i det separata servicechäftet.

Har ni frågor om produkten kontakta: AM Hushåll AB tel. [phone] Teknisk support, fax. [phone]

TEKNISKA UPPGIFTER

Modell		Maxi 4 XXPenta 4XXX	Maxi 5 XXPenta 5XXX	Maxi 6 XXUltima 6XXXFL 1200	Penta 5135 DPenta 5105 A	Maxi 7 XXUltima 7 XXX
Kapacitet (kg)		5.0	5.0	6.0	5.0	7.0
Cylindervolym (l)		43	43	55	43	65
Balanskontroll		Ja	Ja	Ja	Ja	Ja
Stötdämpare		Fjäderben	Teleskopiska	Fjäderben	Fjäderben	Fjäderben
Cylinder/ behållare		Rostfritt stäl	Rostfritt stäl	Rostfritt stäl	Rostfritt stäl	Rostfritt stäl
Elementeffekt (W)		1900	1950	2100	1950	2100
Motoreffekt under tvätt / centriflag (W)		150 / 350	150 / 350	150 / 350	150 / 350	150 / 350
Totaleffekt (W)		2050	2100	2300	2100	2300
El-anslutning med jordad stickpropp (1-fas)		230V, 50 Hz, 10A	230V, 50 Hz, 10A	230V, 50 Hz, 10A	230V, 50 Hz, 10A	230V, 50 Hz, 10A
Energifterbrukning 60°C-normal program för hornall per tvätt (kW/h)		1.03	1.03	1.14	0.95	1.33
Tid för 60°C-normal program (min)		120	120	120	120	130
Energi klass		B	B	A	A	A
Tväneffekt		A	A	A	A	A
Vattenförbrukning normaltvätt (l)	5.0 kg	46	49	----	49	----
	6.0 kg	----	----	58	----	58
Centrifugeffekt / restfuktighet (%)	7.0 kg	----	----	----	----	73
	900 rpm	C 62	C 62	C 62	C 62	C 62
	1000 rpm	C 60	C 60	C 60	C 60	C 60
	1100 rpm	C 58	C 58	C 58	C 58	C 58
	1200 rpm	B 53	B 53	B 53	B 53	B 53
	1300 rpm	B 52	B 52	B 52	B 52	B 52
	1400 rpm	B 51	B 51	B 51	B 51	B 51
	1500 rpm	----	----	A 49	A 49	A 49
Vattenförbrukning för förtvätt (l)		14 (5Kg)	15 (5Kg)	16.5 (6Kg)	15 (5Kg)	18 (7Kg)
Vattenförbrukning för 3 extra sköljningar (l)		11 + 11 + 11	11 + 11 + 11	13 + 13 + 13	11 + 11 + 11	13.5+13.5+13.5+13.5
Vattentryck Max / min (bar)		6.0 / 1.0	6.0 / 1.0	6.0 / 1.0	6.0 / 1.0	6.0 / 1.0
Mätt: Höjd/ bred/ djup (cm)		85x59.5x39.5	85x59.5x54.5	85x59x54.5	85x59x54.5	85x59x58.5
Längd på (cm)	Anslutningskabel	1600	1600	1600	1600	1600
	Avloppsslang	1500	1500	1500	1500	1500
	Inloppsslang	1340	1340	1340	1340	1340
Anslutning mot kran	Inloppsslang	12" (3/4" N, DK)	12" (3/4" N, DK)	12" (3/4" N, DK)	12" (3/4" N, DK)	12" (3/4" N, DK)

OBS! Tillverkaren förbehåller sig rätten att ändra teknisk data och ev. tryckfel.

INSTALLATION

Uppackning

Tag bort emballaget när maskinen står på plats. Skär av emballagebanden och var försiktig när ni skär upp plasten ( skär utmed frigolitstöden, dock ej djupt), ta bort emballaget på toppen och sidorna. Vippa maskinen lite till sidan och dra undan bottenramen.

Kontrollera att maskinen inte har några transportskador.

Eventuella skador ska omedelbart anmälas till transportören eller säljaren.

Skador, fel och avsaknad av detaljer skall omedelbart anmälas till säljaren av produkten.

Återvinning

Alla delar i emballaget kan återvinnas. Lämna det för återvinning.

Maskinens större plastdetaljer är märkta för återvinning.

Tillbehör

Med tvättmaskinen följer:

• Bruksanvisning med installationsanvisning
• Tryckhållfast tilloppsslang
• Upphängningsböj för avloppsslang
• Fack för flytande tvättmedel
  • 2 st gummipackningar till slang

Placering

Tvättmaskinen kan placeras i kök, bad- eller tvättrummet, där det finns möjlighet till godkänd vatten-, avlopps- och el-installation. Maskinen ska placeras så att den inte stöter emot väggar, skåp eller dylikt.

Maskinen kan byggas in under en bänkskiva med arbetshöjd 900 mm. Lämplig frigång runt om maskinen är 5 mm, även mellan topplockets bakkant och väggen bakom.

Om el-uttag, vatten- och avloppsanslutning inte är placerade i närheten av maskinen, bör dessa flyttas av behörig fackman.

Tag bort transportsäkringen!

Transportsäkringen förhindrar behållaren att skaka under transporten De består av fyra låsningar som håller fast behållaren mot ytterhöljet, och måste tas bort innan man börjar att använda maskinen.

OBS! Spara distansbitar och skruvar. Om maskinen ska transporteras, så montera tillbaka låsningen på maskinen.

Så här tar man bort transportsäkringen alt.1:

1. Tag bort de fyra stora skruvarna på maskinens baksida.

2. Använden skruvmejsel för att vicka loss de fyra "distansbitarna", dessa ramlar då nedpå golvet under maskinen.

Om de skulle fastna inne i maskinen kan man lossa bakplåten och ta ut dem den vägen.

1. De fyra gummi-packningarna bör man låta sitta kvar i hålen.

Så här tar man bort transportsäkringen alt.2:

1. Tag bort de fyra stora skruvarna och distanserna på maskinens baksida.

2. Om de skulle fastna inne i maskinen kan man lossa bakplåten och ta ut dem den vägen.

3.Montera de fyra pluggarna, som finns i bipackade i maskinen, i hålen.

Det är viktigt att maskinen står vågrätt på ett stabilt och fast underlag för fungera på ett tillfredsställande sätt.

Justera därför fötterna på maskinen så att den står i våg och dra åt låsmuttrarna.

Maskinen vibrerar under centrifugerings- sekvenserna, detta är normalt och oundvikligt. Speciellt om maskinen placeras på ett fjädrande golv, vilket är mindre lämpligt.

Bipackat; 3 st fötter för 50 mm för stor fall vid golvbrunn. Byt ut de fötter som är tillräckligt långa för att maskinen ska stå i våg.

Om maskinen ansluts i våtutrymme skall vägg uttaget föregås av jordfelsbrytare.

Anslutning till fast kopplingsdosa skall utföras av behörig fackman.

Förlängningskabel får ej användas.

Skador som orsakas av felaktig el-installation omfattas inte av konsumenbestämmelserna, konsumentköpEHL-91

Anslutning till vatten

Vattenanslutningen ska utföras av en person som har den kompetens som krävs eller av fackman.

Maskinen ansluts till kallvatten med den tilloppsslang som följer med. Slangen får ej förlängas. Ersätt slangen med en ny högtryckslang med rätt längd.

Vattentrycket ska vara 0,1-0,6 MPa (ca 1-6 kp/cm"; 10-60 N/cm").

På vattenledningen vid maskinen ska det finnas en avstängningskran, som är lätt att stänga av efter användningen.

Om ledningen är nyinstallerad kan det vara lämpligt att först spolas igenom den ordentligt så att eventuell smuts spolas ut. Smutsen kan annars täppa till silen i maskinens vattenintag.

Koppling 1-fas, 230V

vid leverans Värmeeffekt 1950 W Säkras 10 A

Anslutning till avlopp (Spillvattensinstallation)

Maskinen levereras med kopplad avloppsslang som ska fästas till en tvättho, golvbrunn eller vattenlås. Höjden ska vara 60- 90 cm över golvet.

Den lägre höjden är alltid att föredra. Se till att det inte finns veck på slangen.

Tvättho:

Om slangen hängs över kanten på en tvättho, handfat eller liknande, ska slangen säkras, så att den inte kan röra sig när maskinen pumpar ut vattnet.

Golvbrunn:

Avloppsslangen får inte läggas direkt till golvbrunnen utan här måste ett avloppsrör avsett för tvättmaskinner monteras på väggen och det ska vara ett luftavbrott mellan slang och rör. Avvikelser från detta kan skapa en hävertverkan av vattnet, vilket leder till prestanda försämringar hos maskinen.

Vattenlås:

När slangen ansluts till ett vattenlås under en disk- eller tvättbänk ska anslutningspipen till vattenlåset kapas så att största möjliga hål fås för anslutningen (min 15 mm), så att utpumpningen utan driftsstörningar.

Förlängning av avloppsslangen:

Avloppsslangen är 1,5 m lång och kan förlängas till 4 m. Förlängningsslangen måste ha minst samma diameter som originalslangen och skarvröret mellan slangarna måste minst vara 15 mm invändigt. Slangen ska vara placerad ut med golvet fram till anslutningen och där vika upp till den.

Om torktumlare placeras på tvättmaskinen ska denna låsas fast så att den inte kan ramla ned från tvättmaskinen. Det finns monteringsramar för detta.
