BRUKSANVISNING W9250 UPO

Före första användningen 3

Säkerhet

W9000 / S9000 4

W9250 / S9250 5

W9400 / S9400 6

Rengöring före användningen 7

Förvaringsläda

Timer

Signallampor

Energispartips

Ugn

Barnspärr 9

Ugnsfunktioner 9

Över- och undervärme 10

Snabbuppvärmning

Lågtemperaturstekning 10

Grill 11

Varmluft 11

Varmluftsgrillning 12

Pizza 12

Upptining/Torkning 12

Digitalur 13

Gräddningstabeller 16

Skötsel och rengöring 17

Rengöring av ugn 18 Plocka ur stegarna 18

Nedfällbart grillelement 18

Ugnsluckan 19

Byte av lampa 19

Om ugnen inte fungerar 20

Tillkalla service (i Sverige) 20

Garanti och service (i Finland) 21

Försäljning i Sverige:

Asko Appliances AB

Box 344

532 24 Skara

Tel. 0511 - 781 350 Försäljning

Fax [phone]

Tel. 0511 - 781 320 Teknisk rådgivning

Fax [phone]

www.upo.se

Försäljning i Finland:

UPO KODINKONEET

AM Kodinkoneet Oy

Atomvägen 5 A

00370 HELSINGFORS

Tel. [phone]

Telefax [phone]

Tillverkad i Finland.

Tillverkaren är certifierad enligt ISO 9001

kvalitet och enligt ISO 14001 miljöstandarden.

Obs! Rätt till ändringar förbehålls.

Konsumenttjänst:

Iso-Paavolankatu 2

15100 Lahti

Rådgivning på vardagarna 8-16:

0600 301 020

(15 snt/min + Ina)

Telefax [phone]

441 089 Pain(tuote
Esa Print Oy, Lahti 2009 / 196065

Endast de vuxna får använda ugnen. Läs noggrant igenom bruksanvis nin gen innan du använder ugnen första gången! Spar bruksanvisningen för sena re behov och kommande användare! Spara även sprintarna (pinnarna) som levereras med ugnen. De behövs vid borttag ning av ugnsluckan (se sida 19).

Lär dig använda ugnen på rätt sätt, så undviker du onödiga service- och liknande kostnader. Ugnen är avsedd endast för i hushåll normalt förekommande matlagning och bakning. Den skall endast användas enligt denna bruksanvisning.

Installationen och eventuella reparationer skall utföras av behörig fackman. Upptäckes transportska dor på ugnen, vänligen meddela försäljaren detta omedelbart.

Ugn och förvaringslåda blir vid användning mycket varma. Beröring kan ge bränn skador. Se till att barn inte vistas nära och kan komma åt dessa. Även andra ytor på ugnen kan bli varma. Ugnen är försedd skydd för över- och grillelement så att man inte kan beröra dem. Observera att ugnen behåller värmen en tid efter användning.

Ugnen är försedd med luckspärr, då blir luckan svårare att öppna för barn.

Lyft/dra inte i luckhandtaget när ugnen ska flyttas.

Belasta inte en öppen ugnslucka.

I ugnens nedre kant finns en uppsamlingsränna. Rännan hindrar eventuell vätska från ugnen att droppa ned på golvet.

FÖRPACKNINGSMATERIAL

Källsortera enligt din kommuns rekommendationer.

SKROTNING

Ugnen får inte behandlas som vanligt hushållsavfall. För mer information om hantering, återvinning och återanvändning av ugnen, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Ugnen är tillverkad och märkt för återvinning.

Hjälp till att undvika olyckor även när ugnen skall skrotas: Lossa den från vägguttaget och kapa sladden vid utgången från ugnen.

Varning!

Kom alltid ihåg, att ett barn aldrig får läm nas ensamt i kö - ket då ugnen är påkopplad.

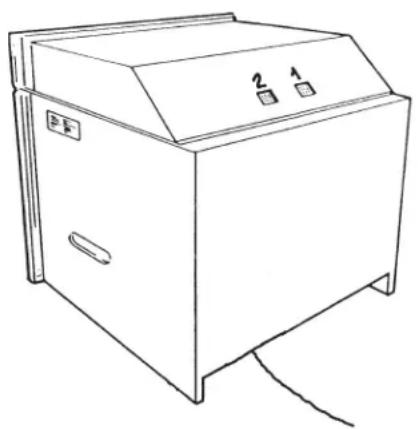

Installation - se sidor 22-23.

Snabbstart 3,1 kW

Över/ undervärme 2,1 kW

Undervärme 1,0 kW

Övervärme1,1 kW

Grill 2,1 kW

Lågtemperatur stekning 515 W

Ugnsbelysning 25 W

Över/ undervärme 2,1 kW

• övervärme 1,1 kW
• undervärme 1,0 kW

Grill 2,1 kW

Varmluft 2,35 kW

Pizza 3,35 kW

Varmluftsgrillning 2,1 kW

Upptining/Torkning 515 W

Ugnsbelysning 25 W

Fast anslutning

Driftspänning 230/400 V

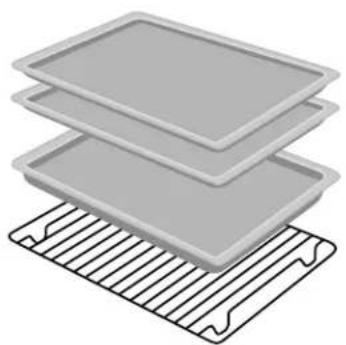

TILLBEHÖR

2 bakplåtar

1 ugnspanna
1 ugnsgaller

Över/ undervärme 2,1 kW

• övervärme 1,1 kW
• undervärme 1,0 kW

Grill 2,1 kW

Varmluft 2,35 kW

Pizza 3,35 kW

Varmluftsgrillning 2,1 kW

Upptining/Torkning 515 W

Ugnsbelysning 25 W

Anslutningseffekt 3,35 kW

Stickproppanslutning / 16A

1 ugnspanna
1 ugnsgaller för ugnspanna
1 ugnsgaller för teleskopskenor

● Ta ut alla tillbehör från ugnen.
- Hos modeller med digitaluret skall uret först ställas in. Ugnen fungerar först när rätt tid ställts in på klockan. Se sid 13.
- Värm upp ugnen cirka 1/2 timme med temperaturväljaren inställd på 200-225 °C. Ångorna i ugnen avdunstar via ångföraren under manöverpanelen. Lukten som uppstår är helt normal och inte hälsovåd lig.
Håll fönstret öppet och spisfl äkten på så att rök och lukt vädras ut.

Väljarna och luckans glas blir heta vid användning. Samtliga delars yttemperaturer håller sig inom godkända gränser, även om ugn används flera timmar i rad.

Obs! Det är möjligt att värmeelementen i ugnen surrar något när ugnen är påkopplad. Ljudet föranledes av ett magnetfält, som el strömmen bildat. Det är inte farligt och har ingen ofördelaktig verkan på ugnens funktion.

RENGÖRING AV UGN OCH TILLBEHÖR

Diska gallret, bakplåten och ugnspannan för hand eller i maskin. Rengör ugn med en mjuk duk och syntetiskt rengöringsmedel (t ex handdiskmedel). Skölj noga.

VINTERFÖRVARING I OUPPVÄRMDA LOKALER

Ugnen skall inte användas om fukt har kondenserats på dess ytor. Om ugnen skall förvaras över vintern i lokaler som inte värms upp, skall ugnen vara 2-3 timmar i rumstemperatur (20 °C) innan den användes. Före vinter förvaring skall säkringarna till ugnen tas ur elskåpet.

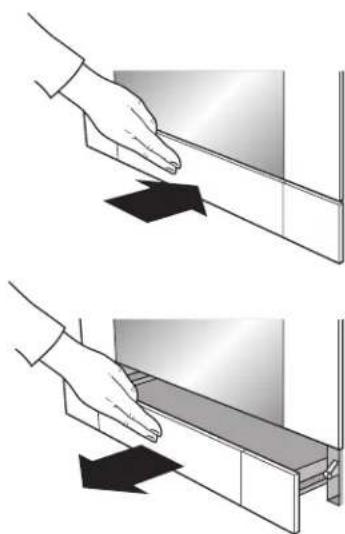

FÖRVARINGSLÅDA

Några modeller är utrustade med förvaringslåda. Förvaringslådan öppnas och stängs genom att trycka mitt på lådan.

Varning!

Förvaringslådan är endast avsedd för förvaring av bakplåtar och ugnspanna. Förvara aldrig brännbara, explosiva eller värmekänsliga material i lådan (papper, plast, trasor, rengöringsmedel, sprayburkar eller dylikt).

Varning!

Under upphettning blir ugsutrymmet hett.

Beröring kan ge brännskador.

Några modeller är utrustade med timer.

Ugnen fungerar med manuell styrning endast då timern står i manuellt

läge 🚗 (manuell styrning).

Med hjälp av timern kan ugnen fungera på följan de sätt (högst två timmar):

• Vrid ugnens funktionsväljare till önskat läge.
• Välj önskad temperatur med temperaturväljaren.
• Välj genom att vrida timern medsols den tid du önskar att ugnen skall vara påkopplad. Ugnens funktion kopplas automatiskt ifrån då den val da tiden löper ut.

SIGNALLAMPOR

Signallampa vid val av funktion

Lyser alltid då funktionsväljaren står i annat läge än noll. Hos modeller med timern skall timern även vara i annat läge än noll.

Signallampa vid val av temperatur

Lyser endast då både temperaturväljaren och funk tionsväljaren står i annat läge än noll. Lam pan slocknar då vald tempera tur upp nätts i ugnen och termostaten har bru tit ström men. Sig nal lam pan tänds på nytt då tempera turen sjun kit under inställt värde, men slocknar då önskad tempe ra tur på nytt upp nätts.

ENERGISPARTIPS

● Utnyttja ugnens hela volym.
- Eftervärmen kan utnyttjas för grädd ning av bakverk, ugnsrätter och uppvärmning av mat. Under de sista 15-20 minuterna av matberednings tiden kan strömmen kopplas ur och efter värmen utnyttjas:
Ställ in ugnen på 📄 (ugnsbelysning) då värme element är avkopplat och kylfläkt är inkopplad under beredning på eftervärme. När tillredningen är färdig, ta mat / bakverk ut ugnen och ställ ugnens funktions väljare på 0.
- Öppna inte luckan i onödan. Öppning av luckan sänker ugnstemperatur ca 25 °C.

UGN

BARNSPÄRR

Spisen är försedd med luckspärr, vilket gör luckan svårare att öppna för barn. Luckan öppnas genom att man först trycker på spärren under manöverpanelen och därefter drar i handtaget.

Aktivera luckspärren genom att vrida skruven motsols tills den är fullt utskruvad.

Om så önskas tas luckspärren ur funktion genom att vrida skruven ett par varv medsols.

UGNSFUNKTIONER

Snabbstart

element och grill inkopplade.

Används endast för föruppvärmning.

Över/

undervärme

loch underelement inkopplade

Undervärme

Underelement inkopplat

Övervärme

Överelement inkopplat

Grill

llning får man använda högst 275 °C temperatur.

Lågtemperaturstekning

och underelement inkopplade med låg effekt

luft (kan även användas som snabbstart)

Varmluftsfläkt och -element inkopplade

(kan även användas som snabbstart)

Varmluftsfl äkt, varmlufts- och underelement inkopplade

Varmluftsgrillning

Varmluftsfläkt och grill inkopplade. Vid varmluftsgrillning får

man använda högst 250 °C temperatur.

Upptining/Torkning

Varmluftsfl äkt och över/ undervärme inkopplade

Ugnsbelysning

Ugnsbelysning och kylfläkt inkopplade

Framför över- och grillelement fi nns det skydd så att man inte kan beröra dem.

Varning!

Efter användning vrid alltid väljarna till läge 0.

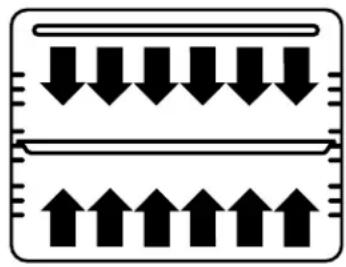

ÖVER- OCH UNDERVÄRME

• Vrid funktionsväljaren till läge för jämn värme
• Välj önskad temperatur med temperaturväljaren.
• Vänta tills temperaturväljarens signallampa slocknar. Ugnen är nu klar att användas.
• Välj rätt fals. Skjut in plåten ända till ugnens bakre vägg.
• Vänd inte plåten. Öppna inte heller luckan för tidigt.

Några modeller är utrustade med övervärme, undervärme och snabbuppvärmning.

Elementen är placerade under ugnens botten och i ugnens tak.

Om du vill bryna den övre ytan kraftigare, vrid då funktionsväljaren till läget

Om matens eller bakverkets övre yta blir för brun, kan övervärmen frånkopplas under gräddning genom att vrida funktionsväljaren till läget undervärme

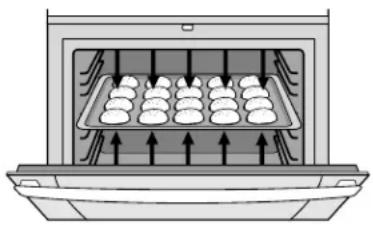

SNABBUPPVÄRMNING

Vid snabbuppvärmning Sirugnens undre element och grillelementet inkopplade samtidigt.

Använd snabbuppvärmning endast för föruppvärmning av ugnen. Vrid därefter funktionsväljaren i läge för jämn värme. Värmen i ugnen blir inte jämn omedelbart och bakresultatet kan därför bli en aning ojämnt.

LÅGTEMPERATURSTEKNING

Modeller W9000 och S9000 har funktion lågtemperaturstekning. Genom att steka vid låg temperatur kan du tillreda maträtter som kräver lång tillagningstid.

• Förupphetta ugnen med snabbstart 175 - 200 °C.
• Skjut den mat som skall gräddas in i ugnen.
• Vrid funktionsväljaren till lågtemperaturstekning och välj temperatur 110 - 125 °C.

Varning!

Lägg inte aluminiumfolie på ugnens botten eller mot sidorna! Aluminiumfolie hindrar överföring av värme och kan förstöra emaljen i ugnen.

Om djupfryst matvara läggs på ugnspannan eller bakpläten, kan den slå sig beroende på stora temperaturskillnader och värmeutvidgivning. Ugnspanna / bakplåt återfår sin form igen efter att den kallnat.

GRILL

Grillelement är fast och dess effekt är 2,1 kW.

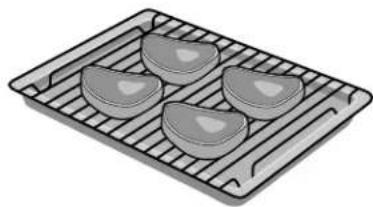

GRILLA SÅ HÄR

● Vrid funktionsväljaren i grill läge
- Välj önskad temperatur med temperaturväljaren.
● Förupphetta grillen ca. 5-10 minuter.
- Placera den mat som skall grillas på gall ret ovanpå ugnspannan.
- Skjut in gallret med ugnspannan på lämplig höjd under grillelementet.
- Placera produkter med kort grillningstid (bif far, smörgåsar etc.) på falsen 5-6 och ställ in temperaturen på 275 °C. Vänd biffar efter några minuter.
- Placera produkter som kräver längre grill ningstid (kyckling etc.) längre ner på falsen 3-4 och ställ in tempe raturen på 250 °C. Grillning av broiler lyckas bäst om den delas i halvor. Vänd kycklinghalvorna efter 10-15 min.
- Placera inte fett kött så att det vidrör grillelementet. Köttet kan då lätt antän das. Pla cera inte heller bak plåtspapper el ler annat liknande för nära grillele mentet.
- Skjut in ugnspannan under gallret. Fett och vätska samlas då i pannan under grillnin gen.
- Salta alltid efter grillningen.
- För att underlätta rengöringen kan du täcka ugnspan nans botten med aluminiumfolie eller bakplåts papper. Dessa får absolut inte pla ce ras på ug nens botten.

Använd varmluft då du vill grädda fl era plåtar samtidigt.

● Vrid funktionsväljaren i läge för varmluft
- Välj önskad temperatur med temperaturväljaren. I varmluftsugn används 20-30 °C lägre temperaturer än vid bakning med över- och undervär me. Välj rätta falsar. Skjut in plåtarna ända till ugnens bakre vägg.
Gräddning i en varmluftsugn fordrar inte någon föruppvärm ning. Fläkten håller luften i kon tinuerlig cirkulation. Den suger ut luften ur ugnen via frånluftsöppningen i ugnens bakre väggplåt och blåser in den tillbaka in i ugnen via tilluftsöppningarna i den bakre plåten.
- Varmluft kan användas även för snabbuppvärmning av ugnen. Därefter vrids funktionsväljaren i läge för jämn värme.
- Om man gräddar flera plåtar samtidigt i en varmluftsgn är det viktigt att placera bröden som bilden visar, för att få bästa resultat. Om du vill ha helt jämna bullar, grädda dem med över/ undervärme.
- Vissa produkter, som gräddas mycket snabbt, t. ex. rulltårta, kan gräddas i en föruppvärmd ugn.

Varning!

Under förupphettning och grillning måste ugnsluckan vara stängd.

Använd högst 275 °C temperatur.

Vid varmluftsgrillning är varmluftsfläkten och grillelementet samtidigt i funktion. Varmluftsgrillning kan användas om man grillar stora köttbitar t ex stek och kyckling. Samtidigt kan man grilla fl era köttbitar.

• Placera den mat som skall grillas på gall ret ovanpå ugnspannan i mitten av ugnen. Placera gallret med ugnspannan i ugnen. Fett och vätska samlas då i pannan under grillnin gen.
• Vrid funktionsväljaren i läge varmluftsgrillning
• Välj önskad temperatur mellan 150 och 180 °C med temperaturväljaren för stora kötts tyc ken. För mindre köttbitar, t.ex. kotlet ter, kan högre temperatur väljas.
• Vänd köttstycken efter halva grill nings tiden.

Obs! Vid varmluftsgrillning får maximalt 250 °C temperatur användas.

PIZZA

Vid pizzafunktion är underelement, varmluftselement och fläkt inkopplade.

- Vrid funktionsväljare för ugn till läge pizza - Välj temperatur. Föruppvärm ugnen. Placera pizza på gallret pos. 1 och grädda 10-15 min (se tabell).

Pizza funktion Temp. °C Tid / min Fals
Själv gjord 160–180 15–25 1
Djupfryst	170–210	10–15
Paj på ungspanna 160–200 20–40 1

Pizzafunktion kan även användas som snabbuppvärmning.

UPPTINING / TORKNING

Över- och underelement samt varmluftsfläkt är påkopplade vid

Torkning

Du kan torka t.ex. äpplen och grönsaker vid 50 °C temperatur. Håll ugnsluckan öppen 1-2 cm så att fuktighet kan släppa från ugnen. Ställ t ex en pepparkakaform av metall mellan ugnsluckan. Du kan samtidigt torka på 2-3 plåtar.

Upptining

Du kan tina upp t.ex. djupfryst kött, lådor och soppor vid 100-125 °C tempe ra tur.

Modeller W9400 och S9400 har teleskopskenor som kan dras ut. Använd ungnsgallret som är avsett för de utdragbara teleskopskenorna.

DIGITALUR

Ugn kan styras med digitalur hos några modeller.

DYGNSTID

Ställ klockan så att den visar rätt tid innan du väljer någon annan funktion. Tid och funktioner bör alltid kontrolleras och ev. justeras efter elavbrott. Ugnen fungerar först när rätt tid ställts in på klockan.

• Då ugnen kopplas till elnätet blinkar 0,00 i displayfönstret.
• Tryck på knappen 4 och ställ in tiden genom att använda knapparna "+ och -". Tiden ökas med "knappen +" och minskas med "knappen -".
• Om du vill ändra tiden, som redan är inställd, tryck först på knappen 4 och därefter "knapparna + och -".

TIDSTIMER (ÄGGKLOCKA)

Med hjälp av uret kan du ställa in återstående tid med summerfunktion:

• Tryck först på knappen 1 och välj önskad korttid med "knapparna + och -". Max tid är 23 timmar och 59 minuter. Återstående tid kan du kontrollera genom att trycka på knappen 1.
• Efter nedräkningens slut, hörs ljudsignalen under ca 7 minuters tid om du inte dessförinnan tryckt på någon av knapparna.

ÄNDRA SIGNALTON

Signaltonens frekvens kan ställas in på 3 olika tonlägen:

• Tryck in "- knappen" tills den ändrade signaltonen ljuder och släpp. Frekvensen är inställd på nästa område.
• Tryck in "- knappen" igen tills den ändrade signaltonen ljuder och släpp. Frekvensen är inställd på nästa område.

AUTOMATISK URKOPPLING AV STRÖMMEN

STEKTID

Med hjälp av uret kan du ställa in önskad stektid:

• Sätt in steken i ugnen. Välj önskad temperatur med temperaturväljaren. Ställ ugnens funktionsväliare i önskat läge.
• Tryck först knappen 2 och väli önskad stektid med "knapparna + och -".
• Max tid är 10 timmar. AUTO lyser på rutan. Återstående stektid kan du kontrollera genom att trycka på knappen 2.

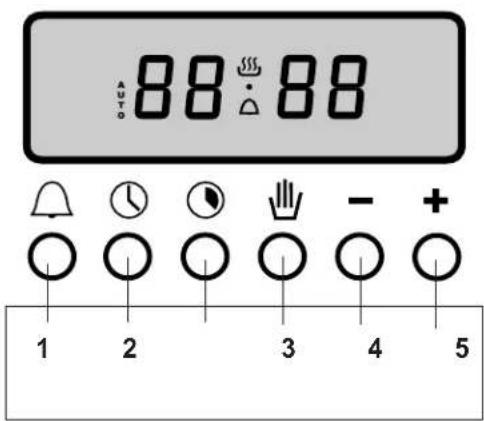

6

Väljare

1. Tidstimer
2. Stektid
3. Stekningens sluttid
4. Manuell styrning / Dygnstid
5. • knappen
6. • knappen

Efter gräddning:

• När tillredningen är färdig urkopplas strömmen från ugnen. AUTO blinkar på rutan och ljudsignalen hörs under ca 7 minuters tid om du inte dessförinnan tryckt på någon av knapparna. AUTO blinkar så länge som du väljer manuell styrning genom att trycka på knappen 4.
• Vrid ugnens funktionväljare och temperaturväljare till läge 0. Ta ut steken ur ugnen.

STEKNINGENS SLUTTID

Med hjälp av uret kan du ställa in önskad sluttid för stekningen:

• Sätt in steken i ugnen. Välj önskad temperatur med temperaturväljaren. Ställ ugnens funktionsväljare i önskat läge.
• Tryck först knappen 3 och välj önskad urkopplingstid med "knapparna + och -". Max tid är 23 timmar och 59 minuter. AUTO lyser på rutan. Stekningens sluttid kan du kontrollera genom att trycka på knappen 3.

Efter gräddning:

• När tillredningen är färdig urkopplas strömmen från ugnen. AUTO blinkar på rutan och ljudsignalen hörs under ca 7 minuters tid om du inte dessförinnan tryckt på någon av knapparna. AUTO blinkar så länge som du väljer manuell styrning genom att trycka på knappen 4.
• Vrid ugnens funktionsväljare och temperaturväljare till läge 0. Ta ut steken ur ugnen.

AUTOMATISK PÅ- OCH URKOPPLING AV STRÖMMEN

Med hjälp av uret kan du ställa in önskad stektid och önskad sluttid för stekningen:

• Sätt in steken i ugnen. Välj önskad temperatur med temperaturväljaren. Ställ ugnens funktions väljare i önskat läge.
• Tryck först knappen 2 och välj önskad stektid med "knapparna + och -", t ex 2 timmar. Max tid är 10 timmar. AUTO lyser på rutan.
• Tryck därefter knappen 3 och välj önskad urkopplingstid med "knapparna + och -", t ex 16:30. Max tid är 23 timmar och 59 minuter. I exemplet startar ugnen klockan 14:30. När den inställda stektiden, 2 timmar, har löpt ut, stängs ugnen av. Stektid och stekningens sluttid kan du kontrol lera genom att trycka på knapparna 2 och 3.

Efter gräddning:

• När tillredningen är färdig urkopplas strömmen från ugnen. AUTO blinkar på rutan och ljudsignalen hörs under ca 7 minuters tid om du inte dessförinnan tryckt på någon av knapparna. AUTO blinkar så länge som du väljer manuell styrning genom att trycka på knappen 4.
• Vrid ugnens funktionväljare och temperaturväljare till läge 0. Ta ut steken ur ugnen.

STEKTERMOMETER

• Placera stektermometerns känselkropp i steken och steken i ugnen. Avlägsna skyddspropp för uttaget.
• Skjut in stektermometerns stickpropp på plats till botten. När stick proppen är ordentligt på plats, visar displayfönstret köttets inre temperatur till vänster (t ex 10) och siffra 80 till höger.
• Välj önskad inre temperatur med "knapparna + och -", då siffran 80 ändras. Max temperatur som du kan välja är 99 °C.
• Välj önskad temperatur med temperaturväljaren. Ställ ugnens funktionsväljare i önskat läge då ugnen kopplas på.
• Då den valda temperaturen uppnätts kopplas ugnen ur.
• Ljudsignalen hörs under ca 7 minuters tid om du inte dessförinnan tryckt på någon av knapparna. Välj manuell styrning genom att trycka på knappen 4.
• Vrid ugnens funktionväljare och temperaturväljare till läge 0. Ta ut steken ur ugnen. Sätt tillbaka skyddspropp.

Ugnens eftervärme

Ugnen kopplas in på nytt då köttets inre temperatur sjunker. Du kan utnyttja ugnens eftervärme och låt köttet vara kvar i ugnen om du vrider ugnens funktionsväljare till läge 📐. Värme-element är avkopplat och kylfl äkt är inkopplad på 📐. Jär tillredningen är färdig, ta ut steken ur ugnen och ställ väljaren på 0.

temperatur för köttet °C
Kött Utnyttja efter- Köttet är klartvärmen i ugnen att servera
KalvStek● rosa 65 72● genomstekt 74 82
NötYttre fi lè, Innerstek● röd● rosa 56 65● genomstekt 60 70Yttre stek, Kotlettrad● röd● rosa 60 70● genomstekt 68 77	52 6056 65
LammköttSadel● rosa 65 72● genomstekt 74 82
GrisköttFläskstekJulskinka	7670	8577

inre

Skjut in stektermometerns känselkropp i köt tets tjockaste del. Känselkroppens spets får inte vidröra ett ben eller stanna i ett fettla ger.

Utnyttja ugnens eftervärme genom att låta köt tets vara kvar i ugnen under 10-20 minuter efter att ugnen kopplats ur.

Varning!

Du får bara använda den medleve re rade stektermometern. Använd endast orginal reserv delar vid utbyte.

Temperaturen får stiga till högst 250 °C i ugnen när du använder stektermometer.

Skydda urtaget för stektermo me tern i ugnen med skyddsprop pen, då stektermometern inte används. Fukt kan annars tränga in och skada ugnen.

GRÄDDNINGSTABELLER

Gräddningstabellerna tjänar som riktlinjer när ugnen är ny. Några exakta värden kan man dock inte ge, eftersom de beror bl.a. på degens be skaffenhet och mängd. Följ dina vanliga recept men var lite extra uppmärksam på tider och tem peraturer i början.

ÖVER- OCH UNDERVÄRME

Produkt Temperatur °C Tid min Fals

Franskbröd	190-210	25-35		2
Semlor	200-225	8-15	2-3
Vetelängder	180-200	25-30		2
Småbullar	200-225	10-14	2-3	3-4
Wienerbröd	250-275	6-10	2-3	3-4
Bakverk av smördeg	230-250	6-10	2-3	3-4
Sockerkakor	175-190	30-40	1 eller på gallret p
Feta kakor	175-200	45-50	1 eller på gallret p
Rulltårta	220-240	8-10	2-3	3-4
Mördegskakor	175-200	5-10	2-3	3-4
Pepparkakor	175-200	5-10	2-3	3-4
Pannkaka	210-250	15-30	2-3	3-4
Lådor	175-225	beror på produkten	1-3	1-4
Kött	125-200	beror på produkten	1-3	1-4
Upptining och uppvärmning
av djupfrysta produkter	125-175	beror på produkten	1-3	1-4

Varmluftsmodeller har 6 falsar.

Över/ under värme modeller har 5 falsar. ^3

3-4 3

Franskbröd	160-180	40-50	2 och 5
Semlor	170-190	20-25	2 och 5
Vetelängder	150-180	30-40	2 och 5
Småbullar	180-190	20-25	2 och 5
Wienerbröd	190-210	20-25	2 och 5
Kakor	150-170	50-70	2 och 5
Mördegskakor	175-200	5-10	2 och 5
Pepparkakor	175-200	5-10	2 och 5

Modeller W9400 och S9400 har teleskopskenor som kan dras ut. Använd ugnsgallret som är avsett för de utdragbara teleskopskenorna.

NÅGRA ALLMÄNNA TIPS

• Välj rätt temperatur. Tänk på att en ny ugn kan vara effektivare än en äldre. Om man anser att ett bakverk gräddas för mycket är det lämpligt att sänka ugnstemperaturen jämfört med i den gamla ugnen.
• Föruppvärm ugnen när du gräddar med över/ undervärme. Pizza eller varmluft kan användas för snabbupp värming av ugnen.
• Välj rätt fals. Värmen från ugnens övre element kan fördela sig ojämnt, om plåten är för högt uppe. Om bakresultatet avviker från vad du är van vid, så prova att sätta in plåten en fals högre eller lägre. Vill du däremot bryna den övre ytan kraftigare, välj högre fals.
• Gräddning i en varmluftsugn fordrar inte någon föruppvärm ning. Vissa produkter, som gräddas mycket snabbt, t. ex. rulltårta, gräddas i en föruppvärmd ugn. Gräddningstiderna i tabellen gäller, när gräddningen startas från kall ugn. Gräddningstiderna blir kortare om bakverk och mat ställs in i en redan varm ugn.
• Skjut in plåten ända till ugnens bakre vägg.
• Om plåten inte kan skjutas in i ugnen, kontrollera att falsarna är ordentligt på plats.
• Om du gräddar stora köttbitar t ex julskinka placera gallret på ugnspanna och julskinka på gallret. Lämna inte julskinka utan tillsyn över natten.
• Var försiktig när du hanterar heta rätter eller drar ut dem ur ugnen.

• Välj en tillräckligt stor form eller fördela maten i två formar, vilket minskar risken för överkokning.
  ● Använd lock vid behov.
• Använd inte för hög temperatur. Kraftig kokning gör inte tillredningen snabbare utan ökar bara ugnens elförbrukning.
• Stekfi lmer och -påsar gör det lättare att hålla ugnen ren.

Om man gräddar fl era plåtar sam tidigt i en varm lufts ugn är det viktigt att placera bröden som bilden visar, för att få bästa resultat.

SKÖTSEL OCH RENGÖRING

Varning!

Använd inte skurmedel eller stålull. De repar lackens och emaljens yta och framtida spill blir desto svårare att avlägsna. Ångrenaren skall inte användas för rengöring av ugnen.

Före rengöring koppla av ugnen genom att skruva loss proppar ur elskåpet eller genom att dra ut stickproppen ur uttaget.

RENGÖRING AV UGN

• Rengör ugnen efter varje användning med en mjuk borste och milt rengöringsme del medan den ännu är varm. Skölj noga.
• Svåra fläckar lossar bäst genom att blötlägga dem med lösning av tallsåpa eller fl ytande handdiskmedel. Gnid in emaljen med såpa eller diskmedel. Blötlägg fl äckar med lösning och duk några timmar. Hetta upp ugnen till 50-100 °C. När ugnen svalnat tvättas och sköljs den med rent vatten.
• Rengör genast efter gräddning eller stekning för att få bort osrester som kondenserats på luckans si dor. Smutsen lossnar lät tast då.
• Använd inte skurmedel eller stålull. De repar lackens och emaljens yta och framtida spill blir desto svårare att avlägsna.
• Du kan försöka avlägsna fastbrända fläckar även med specialrengöringsmedel för ugnar. Använd endast rengöringsmedel som är avsett för hushållsbruk. Rengöringsmedel för stor hushåll kan skada ugnens emalj.
• Bakplåtar och ugnspanna är av ugnsemalj. Rengör dem för hand eller i maskin.
• Vädra ugnen efter rengöring med luckan öppen.

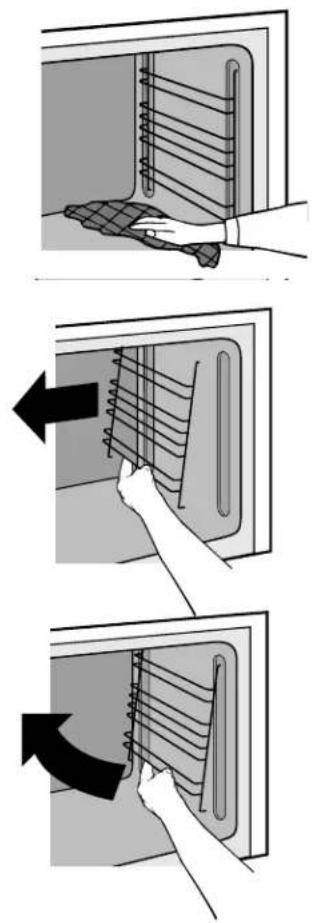

PLOCKA UR STEGARNA

Med stegarna ute är det lättare att rengöra ugnen. Dessutom kan man passa på att diska dem. Efter rengöring, kontrollera att stegarna är ordentligt på plats.

NEDFÄLLBART GRILLELEMENT

Ugnen (W9250 / S9250 och W9400 / S9400) är utrustade med nedfällbart grillelement. Det underlättar rengöring av ugnens tak.

● Plocka ur stegarna först.
- Därefter ta bort låsspinnen i ugnens övre bakre del genom att först vrida den 1/4 varv medsols eller motsols. Skjut därefter pinnen litet till vänster eller till höger, då den kan tas bort.
- Lossa element från hållare. Lyft upp elementet litet och böj hållaren utåt. Då kan elementet lossas från hållaren.
- Efter rengöring, skjut tillbaka elementet på sin plats i hållaren och vrid den 1/4 varv medsols eller motsols.

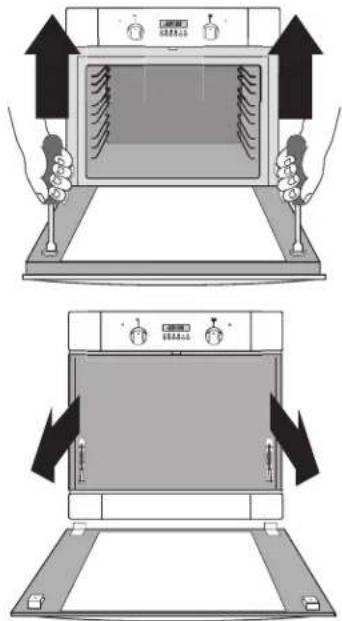

Det är en god regel att torka av ugnsglaset varje gång som ugnen har använts. Det motverkar att glaset får en brun beläggning. Använd såpa, diskmedel eller fönsterputsmedel – inte något som kan repa glaset.

1. Lossa, med hjälp av ett mynt eller en skruvmejsel, de två skruvar na i ovankant på luckans insida och ta bort dem.

Varning!

Behåll hela tiden greppet om luckans yttre glas så att det inte faller ned på golvet. Behåll även greppet om luckans inre glas. Stäng luckan försiktigt så att den inte smäller fast.

1. Då luckans inre och yttre glas är isär, kan de rengöras på båda sidor.

2. Efter rengöringen sätt tillbaka luckans ytterdel på sin plats.

3. Återmontera skruvarna i ovankant på luckans insida.

Vid behov kan ugnsluckan tas bort (se bild):

1. Öppna luckan helt.

2. Montera sprintarna (pinnarna) (2 st) genom hålen i gånjärnen.

3. Lyft luckan uppåt/utåt.

Luckan sätts tillbaka i omvänd ordning:

1. Sätt tillbaka luckan (Nedre bild).

2. Ta bort pinnar.

3. Stäng luckan.

BYTE AV LAMPA

Varning!

Kontrollera före byte av lampan, att ugnen är strömlös. Koppla av ugnen genom att skruva loss proppar ur elskåpet eller genom att dra ut stick proppen ur uttaget.

Byte av lampan

- Ta först bort skyddsglaset genom att vrida glaset i pilens riktning. Ta därefter bort lampan genom att vrida i pilens riktning.

Sätt in en ny päronlampa 25 W med sockel E14. Lampan måste tåla 300 °C.

• du har följt instruktionerna i bruksanvisningen
• säkringarna är hela

Om ugnen, trots ovannämnda kontroller inte fungerar, kontakta närmaste märkesservice. En ligt gällande elsäkerhetsbestämmelser får elekt riska hushållsapparater endast repareras av behörig fackman.

ANGE APPARATENS TYP- OCH TILLVERKNINGSNUMMER VID SERVICEBESTÄLLNING. DE FRAMGÅR AV DATASKYLTEN. Ugnens dataskylt fi nns på den främre delen och på den högra sidan.

TILLKALLA SERVICE (I SVERIGE)

För produkten gäller Konsumentköp EHL-2005 som är en branschanpass ning av Konsumentköplagen. Se servicehäftet. Fullständiga villkor kan fås på inköpsställe eller av leverantör.

Spara inköpskvittot. Det behövs som verifikation. Läs igenom bruksanvisning och följ de råd och anvisningar som ges. I många fall kan man själv lätt reda ut eventuella oklarheter och på så sätt undvika onödiga servicebesök. I avsnittet "Om ugnen inte fungerar" finns förslag till det man bör kontrollera innan service kontaktas.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service:

• Vid omotiverad service
- Om anvisningarna i bruksanvisningen inte följts.

Dataskylten

Uppge produktens modellbeteckning, produkt- och serienummer. De behövs vid beställning av service och reservdelar. Dataskylten innehåller också uppgifter om spänning, märkeffekt och erfordlig säkring.

Försäljningsvillkor

Se servicehäftet. Här hittar du också numret till närmaste märkesverkstad.

Service och reservdelar (S)

Vid behov av service och reservdelar, se i det separata servicehäftet eller hitta närmsta serviceverkstad via vår hemsida: www.upo.se.

Har ni frågor om produkten kontakta:

Asko Appliances AB, Teknisk support tel. [phone], fax. [phone]

GARANTI OCH SERVICE (I FINLAND)

Tillverkaren beviljar två års garanti räknat från inköpsdatum för eventuella material- och tillverk ningsfel. Närmare information om garan ti- och service frågor ges i den separata garan ti- och service foldern.

I telefonkatalogen eller www.upo.fi finner du även telefonnumret till närmaste märkesservice.

Spara inköpskvitto.

Ugnspannor och bakplåtar kan köpas som extra tillbehör hos märkesservice affärer.

INSTALLATION AV UGNEN

Se sidor 22-23.

INSTALLATION AV UGNEN

Placera ugnen i ett väggskåp eller bänkskåp under kokhällen. Se till att det finns avställ ningsyta i närheten av ugnen. Placera inte ugnen i omedelbar närhet av kyl- eller frysskåp.

Det behövs inte separat ventilationsgaller vid installation. Ugnen är konstruerad på så sätt, att luften cirkulerar runt ugnen. Mått för ugn och inbyggnad framgår av bilden. Med ugnen levereras en mall (1 st) för märkning av skruvarnas fästpunkt.

Fäst först de bifogade skruvarna och brickorna (2 st) på plats i skåpets framkant. Installera ugnen i vågrätt läge. Om ugnen inte står vågrätt kan följden bli t.ex. ojämna stekresultat.

Varning!

Lyft ugnen direkt från förpackningspallen till sin plats i det skåp den installeras i! På båda sidor av ugnen fi nns det bärhandtag.

Lyft/dra aldrig i ugnsluckans handtag! Luckan kan skadas. Öppna i stället ugnsluckan och ta tag i övre kanten av ugnen.

ELANSLUTNING

Ugnen ansluts till elnätet med en stickpropp. Ugnen kräver en egen gruppledning med 16 A säkring för vägguttaget. Anslut nings kabelns längd är 1,3 m. Placera vägguttaget i skåpet bredvid.

Ugnar med hållens väljare ansluts fast till elnätet. Fast anslutning får endast utföras av behörig person.

Hällens mellankablar kopplas till ugnens uttag (1 och 2).

Varning!
Måttet skall vara 530 +- 0 mm mellan 2 skruvar.
Kontrollera kokhällens installationsmått på hällens anvisning.

EGNA NOTERINGAR
