BRUKSANVISNING 723-076 Meec Tools

Bruksanvisning för grästrimmer 25,4 cc Bruksanvisning för gresstrimmer 25,4 cc Instrukcja obsługi kosiarki podkaszarki 25,4 cm ^3 Operating Instructions for Lawn Trimmer 25.4 cc

723-076

Säkerhetsvarningar rörande bensin.... 4

Extra säkerhetsföreskrifter 5

Montering av utkastningsskyddets kjol 6

Montering av trimmerhuvud 6

Bränsle 6

Blandning av bränsle 6

Rekommenderat bränsle 6

Trimning/klippning....7

Kort trimming....7

Trimning av staket och grunder 7

Trimning runt träd....7

Luftfilter 7

Tanklock/bränslefilter 7

Justering av förgasare 8

Övrigt 8

Använda trimmern efter förvaring 9

ORSK 10

Arbeidsplassen 10

Personsikkerhet 10

Läs bruksanvisningen noggrant innan användning!

Studera noga samtliga säkerhetsvarningar och alla anvisningar

Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett verktyg. Använd inte ett verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd säkerhetsutrustning och bär alltid skyddsglasögon och hörselskydd. Säkerhetsutrustning som andningsmask, halkfria säkerhetsskodon och skyddshjälm, beroende på vad verktyget ska användas till, minskar risken för personskador.
• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.

Säkerhetsvarningar rörande bensin

VARNING! Var extra försiktig vid hanteringen av bränslen. De är brandfarliga och ångorna är explosiva. Följande punkter måste iaktas:

• Använd uteslutande godkända förvaringskärl.
- Avlägsna aldrig bränsletankslocket eller fyll på bränsle med motorn igång. Låt motorns avgassystem svalna innan du fyller på bränsle.
- Rök inte.
• Fyll aldrig på bränsle inomhus.
- Förvara aldrig maskinen eller bränsletank inomhus där det finns en öppen låga i närheten, t.ex. en varmvattenberedare.
- Om du skulle spilla ut bränsle, försök inte starta maskinen utan flytta först bort den från platsen för det utspillda bränslet innan du startar den.
- Sätt alltid tillbaka tanklocket efter påfyllning av bränsle och dra åt det säkert.
- Om bränsletanken behöver tappas ur ska detta ske utomhus.

Extra säkerhetsföreskrifter

VARNING! Använd inget annat bränsle än det som rekommenderas i användarmanualen. Följ noga anvisningarna i avsnittet Bränsle och Smörjning i manualen.

• Bensinen måste alltid vara riktigt blandad med 2-takts motorsmörjolja. I annat fall kan motorn få bestående skador, och göra tillverkarens garanti ogiltig.
• Använd inga andra skärverktyg som tillbehör. Använd uteslutande originalreservdelar och tillbehör, som är speciellt framtagna för bästa prestanda och högsta säkerhet vid användningen av våra produkter. I annat fall finns risk för dåliga prestanda och i värsta fall personskador. Använd uteslutande det trimmerhuvud som levereras med produkten. Använd inga andra tillbehör som skärverktyg. Användningen av andra tillbehör kan göra tillverkningsgarantin ogiltig och kan leda till allvarliga kroppsskador.

TEKNISKA DATA

Motortyp Luftkyld 2-taktsmotor

Motorvolym 25,4 cc

Max varvtal 7500 v/min

Klippdiameter 380 mm

Bränslevolym

Ljudeffektsnivå, LwA

Ljudtrycksnivå, LpA

Max vibrationsnivå

0,61

110 dB(A)

98 dB (A), K=3 dB

7,5 m/s2, K=1,5 m/s2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

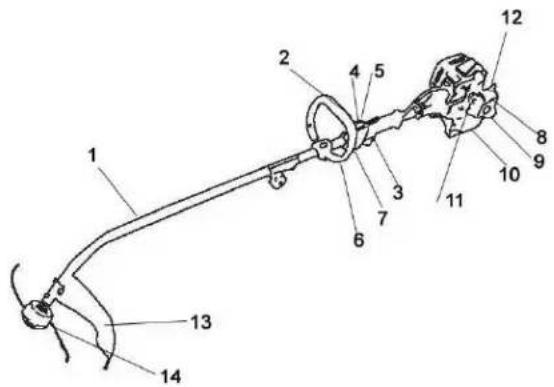

BESKRIVNING

1. Drivaxelenhet
2. Spärrkontakt
3. Gasreglage
4. Tändlås
5. Säkerhetskontakt
6. Styre
7. Selfäste
8. Luftfilterkåpa
9. Tanklock
10. Bränsletank
11. Primer
12. Choke
13. Skyddskåpa
14. Trimmerhuvud

MONTERING

Montering av styre

Placera styret på drivaxelenheten. Dra åt monteringsskruvarna.

Montering av utkastningsskyddets kjol

Vänd trimmern upp och ned och montera skyddskåpan.

Montering av trimmerhuvud

1. Skjut den bakre flänsen på spindelhuvudet och gör säkert fast trimmerhuvudet.
2. Blockera spindelhuvudet så som beskrevs ovan.
3. Dra åt trimmerhuvudet ordentligt.

Använd oblyad standardbensin blandad med anpassad 2-takts motorolja i för hållandet 40:1 för bästa resultat. Använd de blandningsförhållanden som visas i BRÄNSLEBLANDNINGSTABELLEN nedan.

WARNING!

• Använd aldrig oblandad bensin i apparaten. Det orsakar bestående skador på motorn och tillverkarens garanti för produkten upphör att gälla. Använd aldrig en bränsleblandning som förvarats under längre tid än 90 dagar.
• 2-taktsoljan ska vara olja av högsta klass anpassad för 2-takts luftkylda motorer och blandas i förhållandet 40:1.

Blandning av bränsle

Tillsätt olja i godkänd bränslebehållare och håll därefter i bensin för att bensin och olja ska blandas väl. Skaka behållaren så att olja och bensin blandas.

VARNING! Vid bristfällig smörjning upphör tillverkarens garanti att gälla. Bensin och olja ska blandas i förhållandet 40:1.

Rekommenderat bränsle

Motorn är konstruerad för att fungera väl med vilken typ av bensin som helst som är avsedd för bilar, inklusive bensin med tillsatser.

Start med kall motor

1. Ställ tändlåset i "KÖR"- läge (I).
2. Tryck ca 10 gånger på flödaren.
3. Låsning av gasreglaget. Tryck in gasreglagets låsknapp, ställ in gasreglaget på fullgas, tryck in och håll inne låsknappen. Släpp upp gasreglaget. Gasreglaget står nu kvar i helt intryckt läge (fullgas).
4. Ställ choken i choke-läge.
5. Dra ca 10 gånger i startsnöret.
6. Ställ choken i mellanläge.
7. Dra i startsnöret tills motorn startar.
8. Låt motorn få tid att värmas upp och ställ därefter choken i "FRÅN"-läge.

Start med varm motor

Om motorn inte har varit avstängd i mer än 15–20 minuter.

1. Ställ tändlåset i "KÖR"-läge (I).
2. Lås gasreglaget.
3. Dra i startsnöret tills motorn startar.

Stoppa motorn

För att stoppa motorn och stänga av trimmern, ställ tändlåset i STOPP-läge.

Trimming

När apparaten är utrustad med skyddskåpa och trimmerhuvud trimmar den oönskat ogräs och högt gräs på ställen som är svåra att komma åt – längs staket, väggar, grunder och runt träd. Den kan även användas för att röja och ta bort växtlighet ända ned till marken, så att det blir lättare att anlägga en trädgård eller att rengöra ett visst område.

OBS! Även då man är försiktig gör trimning runt grunder, väggar av tegel eller sten, trottoarkanter osv. att trimtråden slits mer än normalt. För att mata fram ny trimtråd, tryck knappen nedtill på trimmerhuvudet mot marken medan trimmerhuvudet roterar.

Trimming/klippning

Sväng trimmern som en lie från ena sidan till den andra. Luta inte trimmerhuvudet när du gör det. Pröva på ett ställe för att fastställa lämplig klipphöjd. Håll trimmerhuvudet på samma höjd för att klippningen ska bli jämn

Kort trimming

Håll trimmern rakt fram med lite lutning så att trimmerhuvudets underdel är ovanför marken och träden får kontakt vid önskad klipphöjd. Klipp alltid bort från användaren. Dra inte trimmern mot dig själv.

Trimning av staket och grunder

För trimmern runt tråd- och stolpstaket, stenmurar och grunder så att den klipper nära utan att tråden slår i hindret. Kommer tråden i kontakt med sten, tegelmurar eller grunder kommer den att gå av eller trasas sönder. Slår tråden runt staket går den av.

Trimning runt träd

Trimma försiktigt runt trädstammar så att träden inte kommer i kontakt med barken. Gå runt trädet och trimma från vänster till höger. Närma dig gräs och ogräs med spetsen av träden och luta trimmerhuvudet något framåt.

OBS! Svep inte med trimmern

Att svepa betyder att man lutar trimmerhuvudet för att svepa bort skräp från gångar m.m. Trimmern är ett kraftfullt verktyg och småsten och annat skräp kan kastas 15 meter eller mer och orsaka personskada eller skada på egendom i närheten, som bilar, hus och fönster.

UNDERHÅLL

Luftfilter

1. Avlägsna luftfilterkåpan.
2. Ta ut luftfiltret ur sin hållare. Byt filter om det är slitet, trasigt eller inte kan göras rent.
3. Tvätta filtret med tvållösning och vatten.
4. Låt filtret lufttorka.
5. Sätt tillbaka allt på plats.

VARNING! Använd ALDRIG trimmern utan luftfiltret, annars kommer damm och smuts att sugas in i motorn och skada den. Luftfiltret måste hållas rent. Montera ett nytt filter om det skadas.

Tanklock/bränslefilter

Håll luftningshålet på tanklocket rent från skräp

1. Lyft ut bränsleslang och filter ur tanken. En stältråd med en krok eller ett gem fungerar bra.
2. Dra av bränslefiltret med en vridrörelse.
3. Byt bränslefilter.

VIKTIGT! Töm apparaten på bränsle och förvara den i godkänd behållare innan du börjar med detta förfarande. Öppna tanklocket långsamt för att släppa ut eventuellt övertryck som kan ha byggts upp i bränsletanken.

Justering av förgasare

Förgasaren kommer inställd från fabrik för att fungera optimalt. Ta med din trimmer till auktoriserad serviceverkstad om ytterligare inställning behövs.

Övrigt

• Rengör apparatens utsida.
• Töm ut bränslet ur tanken.
- Starta motorn efter att bränslet tömts ut.
• Kör motorn på tomgång tills den stannar. Då töms förgasaren på bränsle.
• Låt motorn svalna (omkr. fem minuter).
• Ta bort tändstiftet med hjälp av en tändstiftsnyckel.
- Häll i en tesked ren 2-taktsolja i förbränningsrummet. Dra sakta i startsnöret flera gånger så att de inre komponenterna smörjs. Sätt tillbaka tändstiftet.
- Förvara apparaten svalt och torrt på behörigt avständ från gnistkälla som oljebrännare, varmvattenberedare el. dyl.

FELSÖKNING

Problem	Orsak Åtgård
Apparaten startar inte eller startar men vill inte gå.	Fel startförfarande.Förgasaren inställd för fel blandning.Smutsigt tändstift.Slut på bränslet.Startbränslepumpen har inte tryckts tillräckligt många gånger.	Följ anvisningarna i bruksanvisningen.Låt ett auktoriserat servicecenter justera förgasaren.Rengör/kontrollera elektrodavständ eller byt tändstift.Fyll bränsletanken med bränsle av rätt blandning.Tryck på startbränsleblåsan ordentligt och långsamt 10 gånger.
Apparaten startar men motorn har dålig effekt.	Bränslefiltret är igentäppt.Felaktigt reglageläge.Gnistskyddsskärmen är smutsig.Smutsigt luftfilter.Förgasaren inställd för fel blandning.	Byt bränslefilter.Ställ i läget RUN (KÖR).Byt gnistskyddsskärm.Ta bort, rengör och sätt tillbaka filtret.Låt ett auktoriserat servicecenter justera förgasaren.
Motorn hackar.	Förgasaren inställd för fel blandning.Luftfiltret är igentäppt.Gammalt bränsle eller felaktig blandning.	Låt ett auktoriserat servicecenter justera förgasaren.Byt eller rengör luftfiltret.Töm bränsletanken/fyll på ny bränsleblandning.
Ingen effekt vid belastning.	Förgasaren inställd för fel blandning.Gammalt bränsle eller felaktig blandning.Luftfiltret är igentäppt.Smutsigt tändstift.	Låt ett auktoriserat servicecenter justera förgasaren.Töm bränsletanken (se förvaring)/fyll på ny bränsleblandning.Byt eller rengör luftfiltret.Byt eller rengör tändstiftet.
Går ojämnt.	Fel elektrodavständ på tändstiftet.Gnistskyddet igentäppt.Smutsigt luftfilter.	Rengör/kontrollera elektrodavständ eller byt tändstift.Rengör eller byt gnistskyddet.Rengör eller byt luftfiltret.

SVENSKA

För mycket rök i avgaserna.

Förgasaren inställd för fel blandning.Fel bränsleblandning.

Låt ett auktoriserat servicecenter justera förgasaren.Använd rätt bränsleblandning (blandning 40:1).

Använda trimmern efter förvaring

• Ta bort tändstiftet.
- Dra kraftigt i startsnöret för att få ut överflödig olja ur förbränningsrummet.
• Rengör och kontrollera elektrodavständ på tändstiftet eller byt det mot ett nytt med rätt avständ.
• Gör apparaten klar att använda.
- Fyll bränsletanken med rätt oljeblandad bensin. Se avsnittet om bränsle och smörjning.

Med reservation för tryckfel och konstruktionsändringar som vi inte kan råda över. Vid eventuella problem, kontakta vår serviceavdelning på telefon: [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinningsstation.

SIKKERHETSANVISNINGER

Allt för hemmafixare och proffs.

Jula Postorder AB, Box 363, SE-532 24 SKARA, SWEDEN

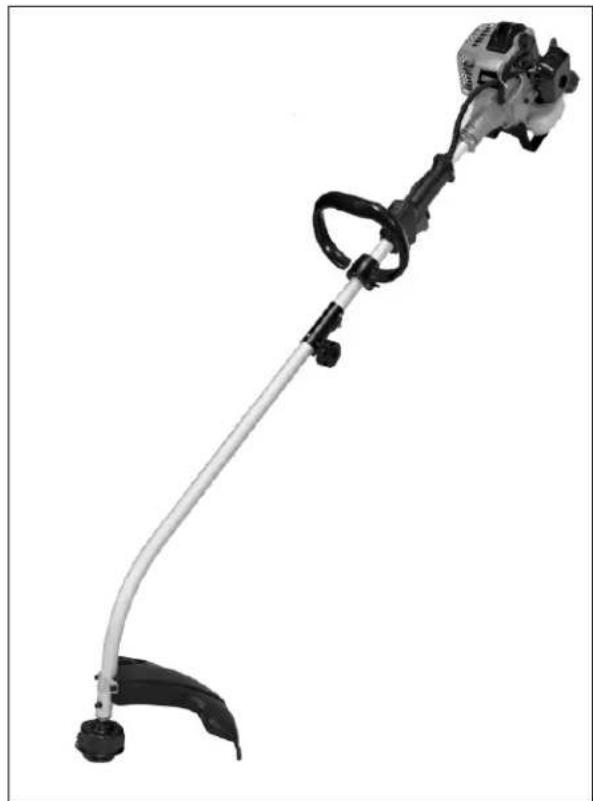

Brush Cutter / Grästrimmer / Gresstrimmer

BC260A 25,4 CC

Part number / Artikelnummer / Artikkelnummer

723-076

conforms to the following directives and standards: överensstämmer med följande direktiv och standarder: er i samsvar med følgende direktiver og standarder:

Measured sound power level on an equipment representative for this type: Uppmått ljudeffektnivå på en utrustning som är representativ för denna typ: Målt lydeffektnivå for utstyr som er representativt for vedkommende type:	Guaranteed sound power level: Garanterad ljudeffektnivå: Garantert lydeffektnivå:	Conformity assessment procedure according to 2000/14/EC: Förlarande för bedömning av överensstämmelse enligt 2000/14/EC: Framgangsmåter for samavarsvurdering iht. 2000/14/EC:
107,0 dB(A)	110 dB(A)	Annex V / Bilaga V / Vedlegg V
