Produkttype	Gressklipper
Modell	723-076
Merke	Meec Tools
Klippertype	Skyv sylinderklipper
Klippebredde	40 cm (15,7 tommer)
Klippehøydeområde	20 mm – 60 mm
Antall høydejusteringer	5
Gressoppsamlingskapasitet	30 L
Totalmål (L x B x H)	80 x 45 x 90 cm
Vekt	8,2 kg
Strømkilde	Manuell (menneskedrevet)
Sylindermateriale	Stål
Antall kniver	5
Hjuldiameter	20 cm (foran og bak)
Håndtakstype	Sammenleggbar, justerbar høyde
Anbefalt gressplenstørrelse	Opptil 300 m²
Vedlikehold	Rengjør etter bruk; olje lagrene årlig; slip knivene når de er sløve
Tilgjengelighet av reservedeler	Kontakt Meec Tools eller autoriserte forhandlere
Garanti	1 år
Opprinnelsesland	Kina

Ofte stilte spørsmål - 723-076 Meec Tools

Hvordan justerer jeg klippehøyden på Meec Tools 723-076?

For å justere klippehøyden, finn høydejusteringsspaken nær hvert hjul eller en sentral mekanisme. Vanligvis kan du velge mellom 5 posisjoner fra 20 mm til 60 mm. Sørg for at klipperen står på et jevnt underlag og juster alle hjulene til samme innstilling.

Kan jeg bruke denne klipperen på ujevnt underlag?

Meec Tools 723-076 er en skyv sylinderklipper som er best egnet for små, relativt flate plener. For ujevnt underlag kan det hende du må gjøre flere kjøringer eller vurdere en motorisert klipper. Den manuelle klipperen fungerer best på glatte overflater.

Hvor ofte bør jeg slipe knivene?

Knivene bør slipes minst én gang per sesong eller etter omtrent 10 timers bruk hvis du merker at gresset rives i stedet for å kuttes rent. Bruk en slipestein eller en profesjonell tjeneste for å opprettholde en skarp kant.

Er gressoppsamleren lett å fjerne og tømme?

Ja, 30 L gressoppsamleren er designet for enkel fjerning. Bare løft oppsamleren av klipperrammen og tøm den. Den festes med kroker og kan løsnes uten verktøy.

Hva er maksimal gresshøyde klipperen kan håndtere?

Klipperen kan klippe gress opp til 60 mm i høyden. For høyere gress anbefales det å klippe gradvis ved å sette høyden til høyeste innstilling først, deretter senke den ved påfølgende kjøringer for å unngå tilstopping.

Hvordan oppbevarer jeg klipperen om vinteren?

Rengjør klipperen grundig, fjern gressrester, og tørk den. Påfør olje på sylinderlagrene og oppbevar på et tørt sted. Brett sammen håndtaket for å spare plass. Dekk til hvis den oppbevares utendørs.

Kan jeg bytte knivene selv?

Ja, reservekniver er tilgjengelige fra Meec Tools. For å bytte, fjern sideboltene som holder sylinderen, skyv ut de gamle knivene, og monter nye. Sørg for at de er riktig justert og sikret.

Har denne klipperen noen sikkerhetsfunksjoner?

Den manuelle klipperen har en sikkerhetsstopp: når du slipper håndtaket, stopper knivene umiddelbart siden de drives direkte av hjulene. Ingen clutch eller brems er nødvendig. Bruk alltid lukkede sko.

Hva bør jeg gjøre hvis klipperen er vanskelig å skyve?

Sjekk om gresset er for høyt eller vått; juster klippehøyden opp. Sørg for at hjulene roterer fritt og at det ikke sitter fast rusk. Smør lagrene med olje. Vurder også å slipe knivene hvis de er sløve.

Er denne klipperen egnet for alle gresstyper?

Meec Tools 723-076 fungerer godt på vanlige plengress som svingel, raigress og bermudagress. Den kan slite med tykke eller grove gressorter. For best resultat, utfør regelmessig klipping for å holde gresset på håndterbare høyder.

BRUKSANVISNING 723-076 Meec Tools

Montering av styre 5

Start med kall motor....6

Start med varm motor 6

Stoppa motorn 7

Trimming 7

Sikkerhet ved håndtering av bensin.... 10

Ytterligere sikkerhetsinstruksjoner 11

Montering av håndtak 11

Montering av vern 12

Montering av spole....12

Drivstoff 12

Blanding av drivstoff.... 12

Anbefalt bensin 12

Å starte en kald motor....12

Å starte på varm motor 12

Å stanse motoren 13

Beskjæringsinstruksjoner 13

Trimme / klippe 13

Trimming rundt trær 13

Luftfilter 13

Tanklokk/bensinfilter 13

Justering av forgasseren 14

Generell 14

Ta maskinen ut fra lagring 14

POLSKI 16

Miejsce pracy 16

Rengöring av luftfiltret:

Les bruksanvisningen nøye før bruk!

Samtlige sikkerhetsregler og instruksjoner må leses.

Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv.
• Hold barn og andre personer unna når du bruker verktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

Personsikkerhet

• Verktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller og hørselsvern. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko og hjelm når forholdene krever det, reduserer faren for personskader.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
• Alltid stå trygt og med god balanse i alle situasjoner.
• På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

Sikkerhet ved håndtering av bensin

ADVARSEL! Vær ekstra forsiktig ved håndtering av drivstoff. De er antennelige og dampene er eksplosive. Følgende punkter må følges:

• Bruk kun en godkjent tank.
- Ta aldri av drivstoffflokket eller etterfyll bensin mens verktøyet er i gang. La motorens eksoskomponenter kjøles ned før etterfylling.
- Ikke røyk.
- Etterfyll aldri verktøyet innendørs.
- Oppbevar aldri verktøyet eller drivstoffbeholdere i nærheten av åpen ild, som f.eks. en varmtvannsbereder.
- Hvis det søles bensin må du ikke forsøke å slå på strømkilden, men få maskinen bort fra området der det er sølt før oppstart.
- Sett alltid bensinlokket godt på igjen etter fylling.
• Hvis tanken må tappes, må dette skje utendørs.

Ytterligere sikkerhetsinstruksjoner

ADVARSEL! Bruk ikke andre typer bensinblanding enn den som er anbefalt i denne håndboken. Bruk aldri bensin med mindre den er godt blandet med totaktsolje. Det kan forårsake varig skade, og dette vil gjøre produsentens garanti ugyldig.

• Ikke bruk sammen med andre skjæreanordninger. Bruk bare våre reservedeler og vårt tilbehør, som er spesielt utformet for å forbedre ytelsen og for å
• maksimalisere sikker drift for produktene våre. Unnlatelse av dette kan føre til dårlig ytelse og mulige skader. Bruk bare trådhodet som leveres med dette produktet. Ikke bruk sammen med andre skjæreanordninger. Bruk av slike anordninger gjør produsentens garanti ugyldig og kan føre til alvorlige kroppsskader.

TEKNISKE DATA

Motortype Luftkjølt, 2-takt

Motorstørrelse 25,4 cc

Max turtall 7500 o/min

Kuttediameter 380 mm

Drivstoff, volum 0,6 l

Garantert lydeffektsnivå, LwA 110 dB(A)

Målt lydtrykksnivå, LpA 98 dB (A), K=3 dB

Maks vibrasjonsnivå 7,5 m/s2, K=1,5 m/s2

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

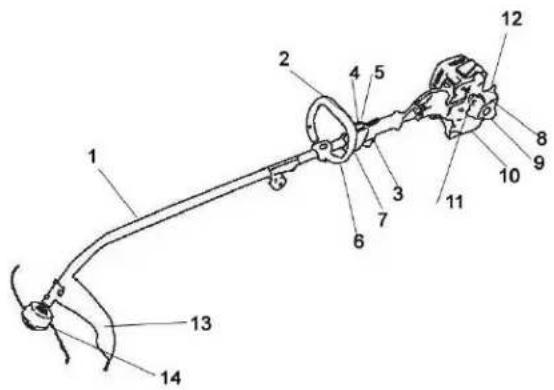

BESKRIVELSE

Montering av håndtak

Montér håndtaket på holderen, og stram til skruene.

Montering av vern

Snu maskinen og montér gressvernet.

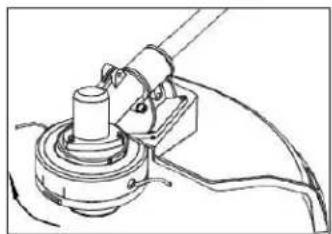

Montering av spole

1. Skyv den bakre flensen inn på verktøyhodet og stram til spolen.
2. Blokker verktøyhodet på samme måte som beskrevet ovenfor.
3. Vikle spolen stramt.

Bruk vanlig blyfri bensin blandet med 40:1 spesialberegnet totakts-motorolje for beste resultat. Bruk blandingsforhold i Seksjon BLANDINGSOVERSIKT nedenfor.

ADVARSEL!

• Bruk aldri ren bensin i maskinen. Det vil forårsake varig maskinskade og gjøre garantien på dette produktet ugyldig. Bruk aldri en bensinblanding som har vært lagret i mer enn 90 dager.
• Totakts olje må være av høyeste kvalitet for totakts, luftventilerte motorer med blandingsforhold på 40:1.

Blanding av drivstoff

Fyll olje på en godkjent bensinkanne etterfulgt av bensin for å la bensinen få blande seg med oljen. Rist kannen for å være sikker på at den blandes godt.

ADVARSEL! Mangel på smøring gjør garantien ugyldig. Bensin og olje må blandes med et blandingsforhold på 40:1.

Anbefalt bensin

Noen vanlige bensintyper er blandet med kjemikalier slik som alkohol eller en esterblanding for å oppfylle luftrenhetsstandarder. Motoren en laget slik at den kan benytte enhver type bilbensin, inkludert de med tilsatte kjemikalier.

Å starte en kald motor

1. Sett tenningsbryteren i stillingen 'RUN (I)' (på).
2. Klem på fylleballongen ca. 10 ganger.
3. Sett gasslåsen. Trykk sperrebryteren ned, hold gassavtrekkeren i vidåpen stilling og trykk og hold gasslåsen. Slipp gassavtrekkeren. Avtrekkeren vil forbli trykket inn.
4. Åpne choken fullstendig.
5. Trekk i startsnoren ca. 10 ganger.
6. Skyv choken til midtstilling.
7. Trekk i startsnoren til motoren starter.
8. Gi trimmeren tid til å varmes opp, steng deretter choken.

Å starte på varm motor

Motoren har ikke vært avslått i mer enn 15-20 minutter.
1. Skyv tenningsbryteren til stillingen 'RUN (I)' (på).
2. Sett gassläsen
3. Trekk i startsnoren til motoren starter.

Å stanse motoren

Trimmeren stoppes ved å vri tenningsbryteren til stillingen 'STOP' (stopp).

Beskjæringsinstruksjoner

Når den er utstyrt med gressvern og trådhode vil maskinen kunne få bort alt stygt ugress og gresstufser fra steder som er vanskelig å komme til - langs gjerder, murer, grunnmurer og rundt trær. Den kan også brukes til å 'skalpere', for å fjerne plantevekst helt ned til bakken. På denne måten kan en hage lettere bli klargjort eller et området bli rensket opp.

OBS! Arbeid rundt grunnmurer, steinmurer og kantstein vil, selv med forsiktig bruk, føre til at tråden slites. For å føre frem mer tråd, trykker du spoleknappen mot bakken mens trimmeren roterer.

Trimme / klippe

Sving trimmeren fra side til side som om det var en ljå. Ikke still trådhodet på skrå ved denne fremgangsmåten. Forsøk først et lite stykke for å få til riktig kuttehøyde. Hold trådhodet på samme nivå for å få til et jevnt resultat.

Tettere trimming

Hold trimmeren rett foran deg med en liten skråstilling, slik at undersiden av trådhodet er over bakken og tråden berører bakken på riktig sted. Skjær alltid bort fra brukeren. Ikke trekk trimmeren mot brukeren.

Trimming langs gjerde/grunnmur

Gjør trimm ingen langs gjerder, steinmurer og grunnmurer langsomt for å skjære uten å piske tråden mot hindringen. Hvis tråden kommer i kontakt med stein, murer eller grunnmurer, rives den av eller slites den opp. Hvis tråden slås over et stålgjerde ryker den.

Trimming rundt trær

Trimming rundt trær må gjøres forsiktig slik at tråden ikke kommer i kontakt med barken. Gå rundt treet mens du trimmer fra venstre til høyre. Gå nærmere gress eller ugress med tuppen av tråden og still trådhodet litt forover på skrå.

OBS! Ikke 'fei' med trimmeren

Feiing sikter til å stille trådhodet på skrå for å feie rusk bort fra gangstier osv. Trimmeren er et kraftig verktøy og små stein og annet rusk kan slenges over 15 meter bort, noe som kan føre til skader på biler, hus og vinduer.

VEDLIKEHOLD

Luftfilter

Rengjøring av luftfilteret:

1. Ta av luftfilterdekslet.
2. Løft luftfilteret ut av holderen. Sett inn et nytt filter dersom det er slitt, revet, ødelagt eller umulig å gjøre rent.
3. Vask filteret i såpevann.
4. La filteret lufttørke.
5. Sett alt på plass igjen.

ADVARSEL! Aldri benytt trimmeren uten luftfilteret. Det vil medføre at støv og rusk kan suges inn i motoren og skade den. Luftfilteret må holdes rent. Hvis det blir skadet, installér et nytt filter.

Tanklokk/bensinfilter

Hold lufteåpningen på bensinlokket rent.

1. Løft bensinledning og -filter ut av tanken. Det enkleste er å bruke et ståltråd med en hake eller en binders.

2. Dra av bensinfilteret med en dreiende bevegelse.

3. Sett på et nytt bensinfilter.

VIKTIG! Fjern bensin fra enheten og lagre i en godkjent beholder før du starter denne prosedyren. Åpne bensinlokket sakte for å slippe ut trykk som kan ha bygget seg opp i tanken.

Justering av forgasseren

Forgasseren er forhåndsinnstilt på fabrikken for optimal ytelse. Hvis ytterligere justeringer er nødvendige, ta med blåseren til et godkjent verksted.

Generell

• Vask utsiden av enheten.
• Start motoren etter at tanken er tom.
- Tøm tanken for bensin. La motoren gå inntil den stopper. Dette vil tømme forgasseren for bensin. - La motoren kjøle seg ned (omtrent 5 minutter).
• Fjern tennpluggen ved hjelp av en ten npluggsnøkkel.
- Hell en teskje med ren totaktsolje i forbrenningskammeret. Dra sakte i startsnoren flere ganger for å dekke innsiden. Sett tennpluggen inn igjen.
- Lagre maskinen på et kaldt, tørt sted. Må ikke lagres i nærheten av antenningskilder slik som oljebrennere, vannkokere osv.

Ta maskinen ut fra lagring

• Fjern tennpluggen.
  • Rykk hardt i startsnoren for å renske ut overflådig olje fra forbrenningskammeret.
• Rens/justér tennpluggen eller sett inn en ny tennplugg med den korrekte avstanden.
  • Fyll bensintanken med den korrekte bensinblandingen. Se avsnittet 'Bensin og olje'.

FEILS∅KING

Problem	Årsak	Løsning
Maskinen vil ikke starte eller starter men stopper igjen.	Mangelfull startprosedyre.Gal blandingsinnstilling til forgasseren.Skitten tennplugg.Tom bensintank.Fyllingsputen ikke presset nok ganger.	Følg instruksjonene i Instruksjonshåndboken.Få forgasseren justert ved et godkjent verksted.Rens/justér tennpluggen eller bytt den.Fyll tanken med korrekt bensinblanding.Press fyllingsputen sakte helt inn 10 ganger.
Enheten starter, men motoren går på lav styrke.	Bensinfilteret er tett.Gal chokeposisjon.Skitten gnistfangerskjerm.Skittent luftfilter.Gal innstilling av forgasserblandingen.	Bytt bensinfilteret.Sett innstillingen til posisjonen KJ∅R.Bytt gnistfangerskjerm.Fjern, rens og gjeninstaller filteret.Juster forgasseren på et godkjent verksted.
Motoren hakker.	Gal innstilling av forgasserblandingen.Luftfilteret er tett.Gammel eller feilaktig blandet bensinblanding.	Få forgasseren justert ved et godkjent verksted.Gjeninstaller eller rens luftfilteret.Tøm bensintanken / fyll på ny bensinblanding.
Motoren stopper ved belastning.	Gal innstilling av forgasserblandingen.Gammel eller feilaktig bensinblanding.Luftfilteret er tett.Skitten tennplugg.	Få forgasseren justert ved et godkjent verksted.Tøm bensintanken (se Lagring) / fyll på ny bensinblanding.Gjeninstaller eller rens luftfilteret.Gjeninstaller eller rens tennpluggen.
Motoren går ujevnt.	Gal avstand på tennpluggen.Tett gnistfanger.	Rens/justér tennpluggen eller bytt den.Rens eller bytt gnistfangeren.Rens eller bytt luftfilteret.

ORSK

	Skittent luftfilter.
Røkdannelse.	Gal innstilling av forgasserblandingen.Gal bensinblanding.	Få forgasseren justert ved et godkjent verksted.Bruk korrekt bensinblandingsforhold (40:1).

Med forbehold om trykkfeil og konstruksjonsendringer utenfor vår kontroll. Ved eventuelle problemer, kontakt vår serviceavdeling på telefon: [phone]. Jula Norge AS, Solheimsveien 6-8, 1471 L∅RENSKOG www.jula.no

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstasjon.
