Varumärke	Meec Tools
Modell	721-257
Produkttyp	Gräsklippare med hjuldrift
Arbetsbredd	508 mm (20 tum)
Klipphöjdsområde	25–85 mm
Klipphöjdsjustering	Central
Gräsuppsamlarens kapacitet	70 L
Drivningstyp	Automatisk (hjuldrift)
Antal växlar	1
Max bladhastighet	2800 varv/min
Ljudeffektnivå (LwA)	98 dB(A)
Motortyp	4-takts bensinmotor
Oljekapacitet	0,6 L
Bränsletyp	Bensin
Mulchfunktion	Ja (mulchenhet ingår)
Sidoutkast	Ja (sidoutkastsuttag)
Säkerhetsfunktioner	Motorstyrspak (död mans grepp), avledare, gräsuppsamlare krävs
Bladslipningsintervall	Ungefär var 25:e användningstimme
Strömkälla	Bensin
Vikt	Ungefär 30 kg (uppskattad)

Vanliga frågor - 721-257 Meec Tools

Vilken typ av olja ska jag använda?

Använd en högkvalitativ 4-takts motorolja med en viskositet som passar temperaturen. Oljekapaciteten är 0,6 L.

Hur startar jag motorn?

Tryck på bränslepumpen 4 gånger, ställ gasreglaget på START, tryck motorstyrspaken mot handtaget och dra startlinan långsamt, sedan snabbt. Flytta sedan gasreglaget till RUN.

Hur justerar jag klipphöjden?

Klipphöjden justeras centralt. Stäng av motorn, koppla bort tändstiftet och använd den centrala spaken för att ställa in höjden mellan 25 och 85 mm.

Kan jag använda klipparen utan gräsuppsamlare?

Ja, du kan använda mulchfunktionen eller sidoutkastet. För mulching, sätt i mulchenheten i utkastöppningen. För sidoutkast, fäst sidoutkastsuttaget.

Hur ofta bör jag slipa bladet?

Slipa bladet ungefär var 25:e arbetstimme. Kontrollera balansen genom att sätta en skruvmejsel genom mitthålet; bladet ska hänga horisontellt.

Vad ska jag göra om klipparen vibrerar onormalt?

Stäng omedelbart av motorn och kontrollera om det finns skador. Bladet kan vara obalanserat eller skadat. Låt det inspekteras av en auktoriserad serviceverkstad.

Hur byter jag från gräsuppsamlare till mulching?

Stäng av motorn och koppla bort tändstiftet. Lyft upp utkastskyddet, ta bort gräsuppsamlaren och sätt i mulchenheten tills den låses. Fäll sedan ner skyddet.

Är klipparen självgående?

Ja, den har automatisk hjuldrift. Tryck drivspaken mot handtaget för att aktivera drivningen.

Vilka säkerhetsåtgärder måste jag följa?

Använd alltid stadiga skor och långbyxor. Håll barn och husdjur borta. Starta aldrig motorn inomhus. Stäng av motorn före allt underhåll eller rengöring.

Hur förvarar jag klipparen?

Låt motorn svalna. Rengör maskinen, särskilt under däck och runt ljuddämparen. Förvara på en torr plats borta från värmekällor. Förvara aldrig med bränsle i tanken inomhus.

BRUKSANVISNING 721-257 Meec Tools

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

ALLMÄNT

• Apparaten är endast avsedd för gräsklippning. Använd apparaten endast i enlighet med dessa anvisningar. Annan användning medför risk för allvarlig personskada och/eller egendomsskada.
• Låt aldrig barn, personer med funktionsnedsättning eller personer som inte känner till apparaten eller har tagit del av dessa anvisningar använda den.
• Användaren är ansvarig för eventuella olyckor eller risker för andra personer eller för egendom. Håll andra personer, i synnerhet barn, och husdjur på behörigt avständ från arbetsområdet.
• Inspektera noga det område där apparaten ska användas och avlägsna stenar, trådar, ben och andra främmande föremål. Föremål som slungas iväg kan orsaka allvarlig personskada.

ANVÄNDNING

• Kontrollera regelbundet att alla skruvförband är korrekt åtdragna.
• Kontrollera före varje användning att gräsuppsamlare, kanal för sidoutkast eller mulchingtillsats är monterad.
• Kontrollera före varje användning att kniv och knivskruv är korrekt åtdragna. Kontrollera regelbundet att kniven är skarp och skärp den vid behov. Kontrollera knivens balans efter skärpning. Byt ut kniven om den är skadad.
• Använd alltid stadiga skor och långbyxor vid användning av apparaten.
• Starta aldrig motorn inomhus eller i slutet utrymme. Avgaserna från motorn innehåller kolmonoxid, en luktlös och livsfarlig gas – risk för allvarlig personskada och/eller dödsfall.
• Använd apparaten endast i dagsljus eller i god artificiell belysning.
• Använd inte apparaten när det regnar eller i vått gräs.
• Var mycket försiktig när du ändrar riktning och i sluttningar. Klipp tvärs över sluttningar, aldrig uppåt och nedåt.
• Lämna inte apparaten utan uppsikt när motorn är igång. Luta, lyft eller bär aldrig apparaten medan motorn är igång.
• Lyft eller luta aldrig apparaten när motorn startas. För aldrig in händer eller fötter under klippdäcket eller i utkastöppningen när motorn är igång.
• Motorns märkvarvtal är inställt från fabrik och får inte ändras.
• Koppla ur eventuell drivning före start.
• Lyft eller bär aldrig apparaten medan motorn är igång.
• Stäng av motorn och lossa tändkabeln från tändstiftet i nedanstående situationer.

- Före ingrepp under klippdäcket eller i utkastöppningen.

– Före kontroll, underhåll och/eller reparation.

– Innan apparaten lutas, lyfts eller bärs.
– Innan apparaten lämnas utan uppsikt.
– Före inställning av klipphöjd.
– Innan gräsuppsamlaren demonteras.
- Stäng omedelbart av motorn om du kör på något. Kontrollera att apparaten inte är skadad innan den startas igen. Kontakta behörig servicerepresentant för eventuell reparation.

WARNING! Kniven fortsätter att röra sig några sekunder efter att motorn stängts av.

• Stäng omedelbart av apparaten vid onormalt ljud eller onormala vibrationer. Låt kontrollera och reparera apparaten innan du använder den igen.
• Kontrollera före varje användning att alla skruvförband är åtdragna och att skydden är korrekt monterade.

VARNING! Bensin är starkt antändligt och kan under vissa omständigheter vara explosivt – risk för brännskada vid bränslepåfyllning.

• Förvara bensin endast i godkänd behållare.
• Använd tratt eller liknande vid hantering av bränsle. Arbeta utomhus, på säkert avständ från eventuella antändningskällor. Rök inte. Använd inte mobiltelefon.
  – Fyll alltid på bränsle och motorolja före första användning. Ta aldrig av tanklocket och fyll aldrig på bränsle när motorn är igång. Låt motorn svalna före bränslepåfyllning.
• Undvik att spilla bränsle vid påfyllning. Torka omedelbart upp utspillt bränsle. Flytta bort apparaten från bränslespillet före start.
  – Sätt tillbaka och dra åt tanklocket korrekt efter bränslepåfyllning. Sätt tillbaka och dra åt locket på bensindunken.

SYMBOLER

VIKTIGT! Läs dessa anvisningar noga före montering och användning.

SYMBOL FÖRKLARING
	VIKTIGT! Läs bruksanvisningen före användning.
	VIKTIGT! Håll kringstående personer, speciellt barn, på behörigt avständ från arbetsområdet.
	VIKTIGT! Håll händer och fötter borta från rörliga delar – risk för allvarlig personskada och/eller dödsfall.
	VIKTIGT! Apparaten får endast användas utomhus och i väl ventilerade utrymmen.
	VIKTIGT! Heta ytor – risk för brännskada.
	VIKTIGT! Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före rengöring, underhåll eller andra ingrepp.
	VIKTIGT! Fyll aldrig på bränsle när motorn är igång.

UNDERHÅLL OCH FÖRVARING

VARNING! Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före rengöring, underhåll och/eller reparation.

• Kontrollera regelbundet att alla skruvförband är korrekt åtdragna.
• Förvara aldrig apparaten med bränsle i tanken i utrymmen med antändningskällor som varmvattenberedare, värmare, torkanordningar etc. Låt motorn svalna före förvaring.
• Rengör motorn och området runt ljuddämparen samt bränsletanken. Avlägsna gräsrester och fett.
• Kontrollera regelbundet deflektorn och gräsuppsamlaren med avseende på slitage och skador.
• Använd skyddshandskar vid hantering av knivar. Använd endast korrekt balanserad kniv.

TEKNISKA DATA

Max. arbetsbredd (mm) 508

Drivning	Självgående
Klipphöjd (mm) 25–85 mm
Antal växlar 1
Inställning av klipphöjd Centralt
Gräsuppsamlarens volym 701
Max. knivvarvtal (varv/min) 2800
Ljudeffektsnivå, LwA 98
Ljudtrycksnivå, LpA
Max vibration

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

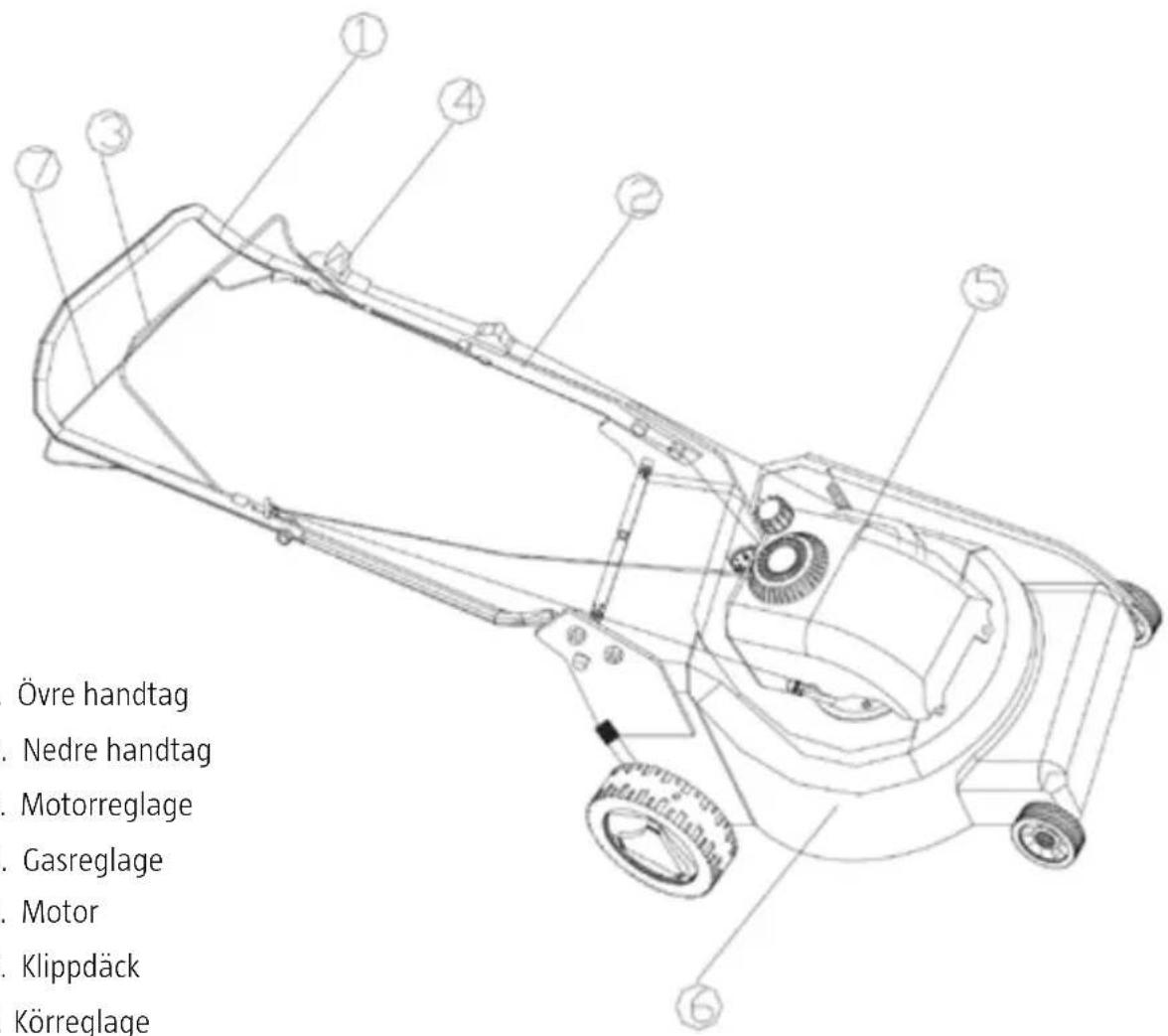

BESKRIVNING

MONTERING

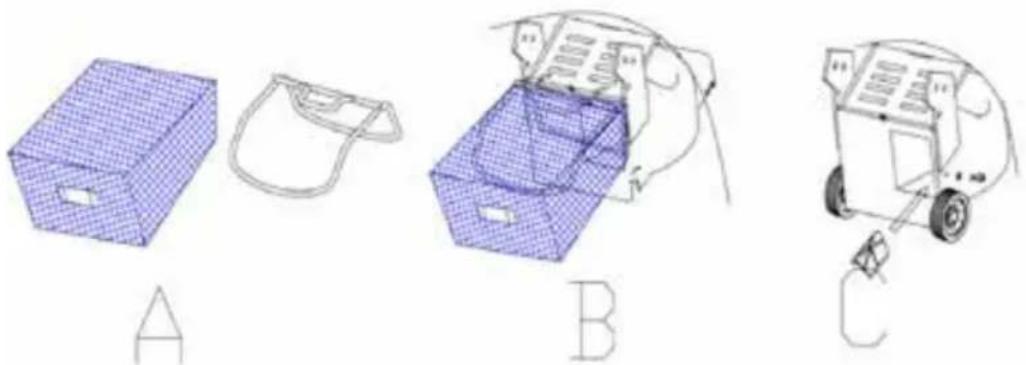

MONTERING AV GRÄSUPPSAMLARE

1. För in metallramen i gräsuppsamlaren (fig. A).
2. Fäst gräsuppsamlaren på metallramen (fig. A).
3. Dra upp deflektorn och sätt dit gräsuppsamlaren (fig. B).

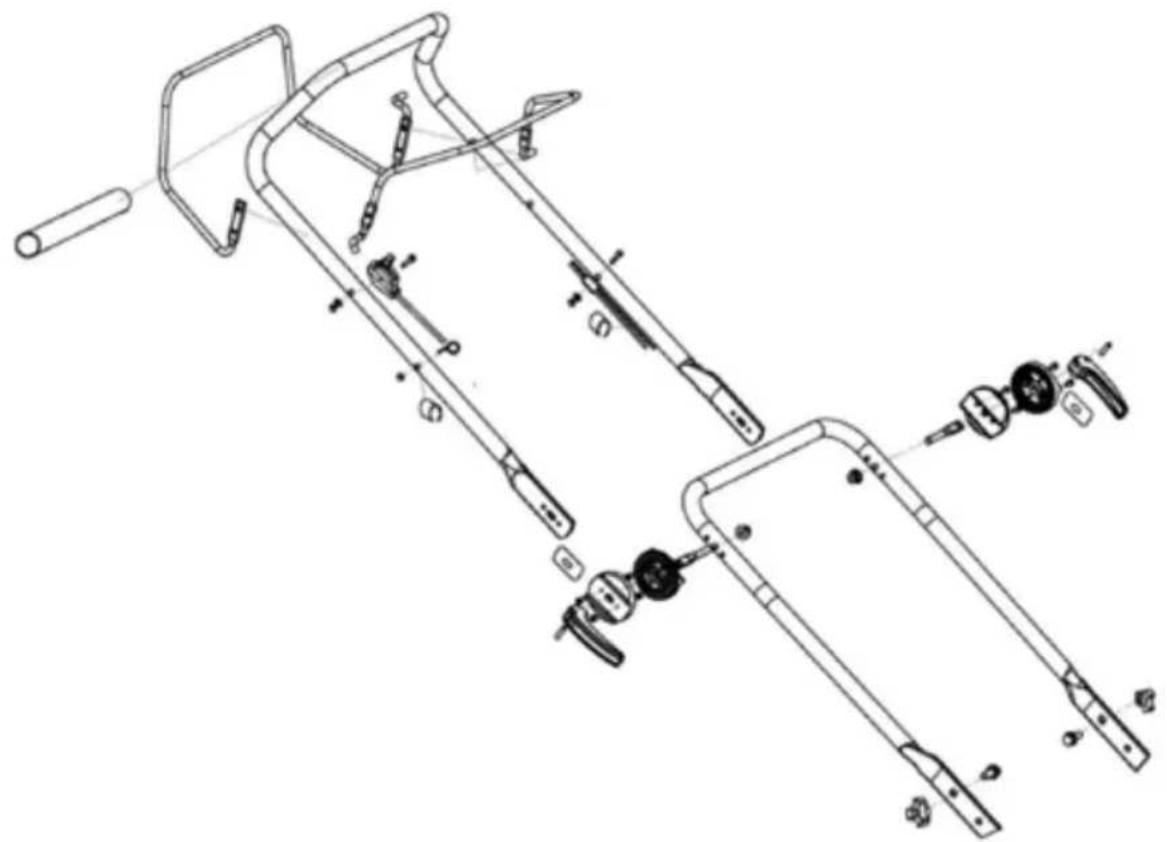

1. Fäll ut handtaget och skruva samman delarna med två skruvar med plastmuttrar.
2. Häng upp startsnörets handtag på handtagets högra sida och säkra startsnöret med plasthyl-san.
3. Dra startsnöret genom styrningen.

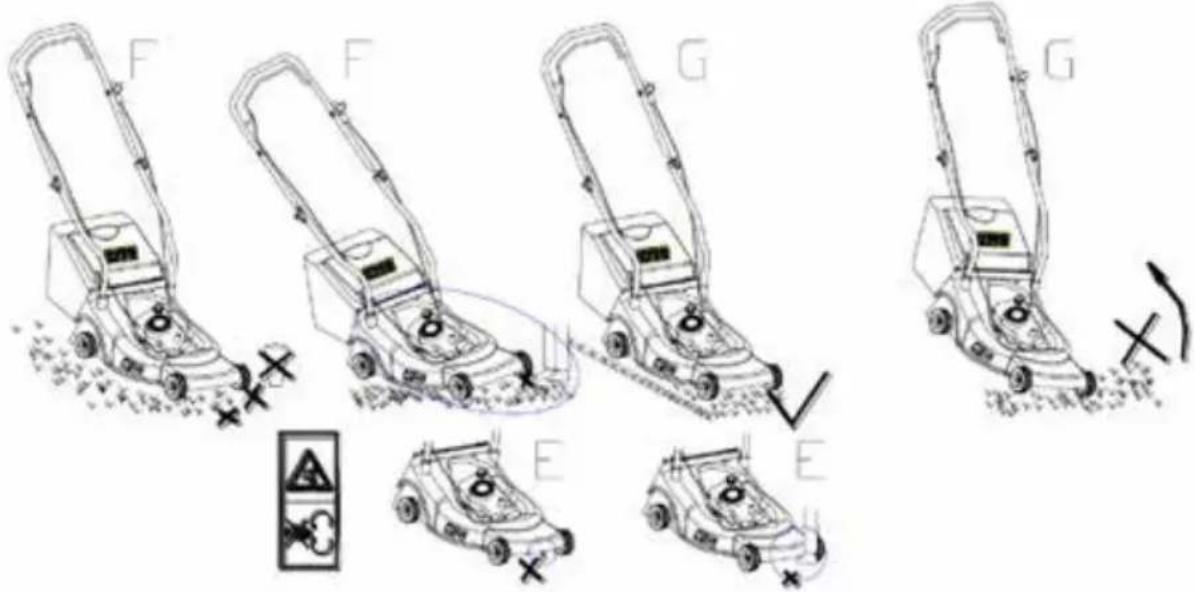

• Använd inte apparaten om inte deflektor eller gräsuppsamlare är monterad.
• Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före inställning av klipphöjd.
• För aldrig in händer eller fötter under klippdäcket eller i utkastöppningen när motorn är igång (fig. E).
• Inspektera noga det område där apparaten ska användas och avlägsna stenar, trådar, ben och andra främmande föremål (fig. F).
• Håll andra personer, i synnerhet barn, och husdjur på behörigt avständ från arbetsområdet.
• Lyft eller luta aldrig apparaten när motorn startas (fig. G).

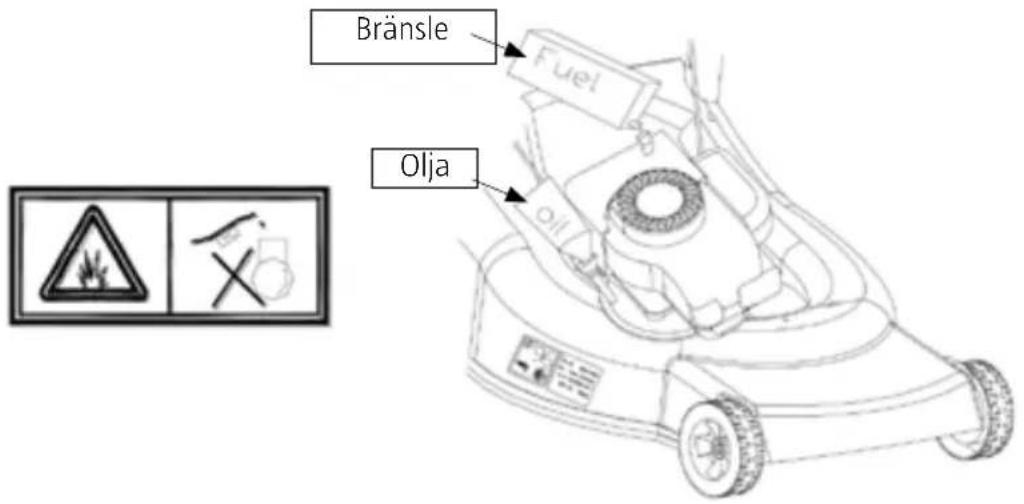

Motorn levereras utan olja. Fyll på 0,6 liter motorolja före första användning.

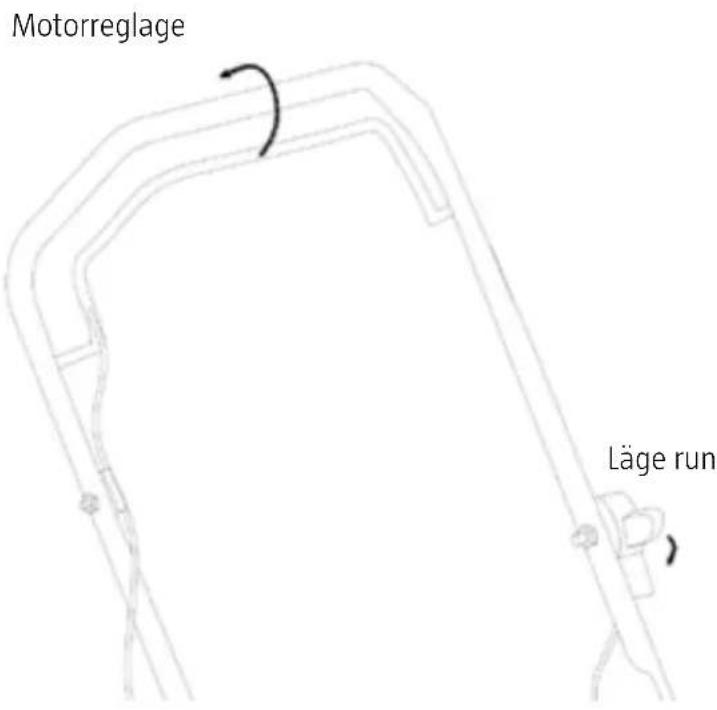

START AV MOTOR

1. Tryck 4 gånger på bränslepumpblåsan.
2. Sätt gasreglaget i läge START.
3. Tryck motorreglaget mot handtaget. För att starta motorn, dra långsamt i startsnöret tills det tar emot och dra sedan snabbt.
4. Sätt gasreglaget i läge RUN.

Kniven börjar rotera när motorn startas. Håll motorreglaget (3) tryckt mot handtaget under arbetet. Motorn stannar när motorreglaget släpps.

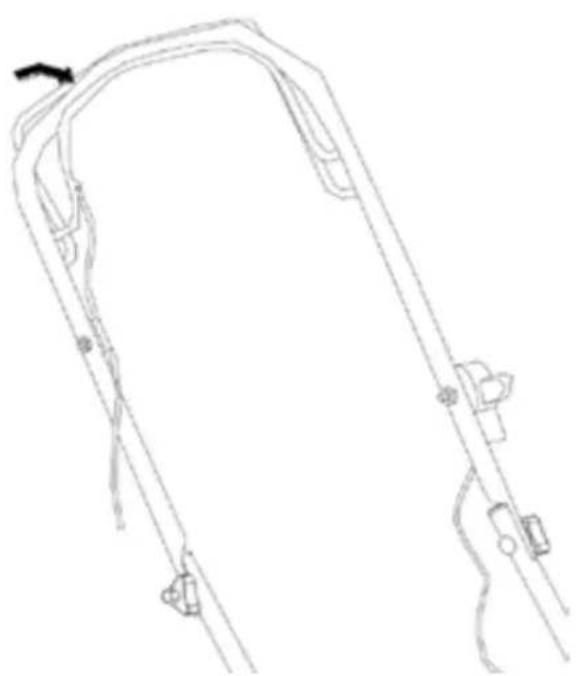

HJULDRIVNING

Körreglage i körläge

Starta hjuldrivningen genom att trycka körreglaget mot handtaget.

Apparaten kan användas med mulchingfunktion, sidoutkast eller gräsuppsamlare.

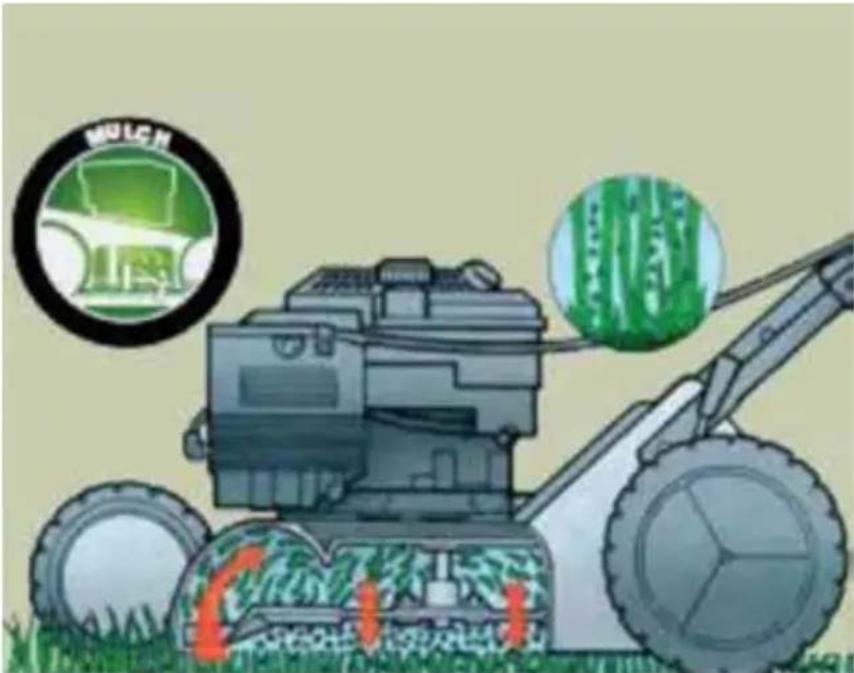

Vad är mulching?

Mulching innebär att gräset först klipps och sedan finfördelas och faller ned på gräsmattan.

Mulching sparar arbete

När mulchingfunktionen används blir apparaten lättare och du behöver inte stanna för att tömma gräsuppsamlaren. Specialkniven under det välvda klippdäcket finfördelar gräset och låter det falla ned på gräsmattan. Detta gör att du sparar både tid och gödningsmedel.

TIPS

• Klipp regelbundet högst 2 cm, till exempel från 6 cm till 4 cm högt gräs.
• Se till att kniven är skarp.
• Klipp inte vått gräs.
• Kör med högsta möjliga motorvarvtal.
  • Gå lugnt med apparaten.
• Rengör regelbundet mulchingtillsatsen, kniven och kåpans insida.

FÖRE ANVÄNDNING

OBS! Siffrorna hänvisar till bilderna.

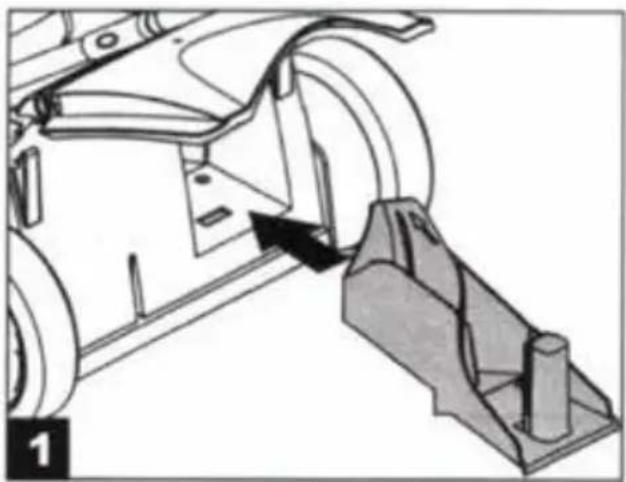

ANVÄNDNING AV MULCHINGFUNKTIONEN

OBS! Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före justering.

1. Lyft upp utkastskyddet och avlägsna gräsuppsamlaren.

2. För in mulchingtillsatsen i utkastöppningen så att den låses på plats (fig. 1 och 2).

1. Fäll ned utkastskyddet.

ANVÄNDNING AV SIDOUTKAST

OBS! Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före justering.

1. Lyft upp utkastskyddet och avlägsna gräsuppsamlaren.
2. För in mulchingtillsatsen i utkastöppningen så att den läses på plats (se ovan).

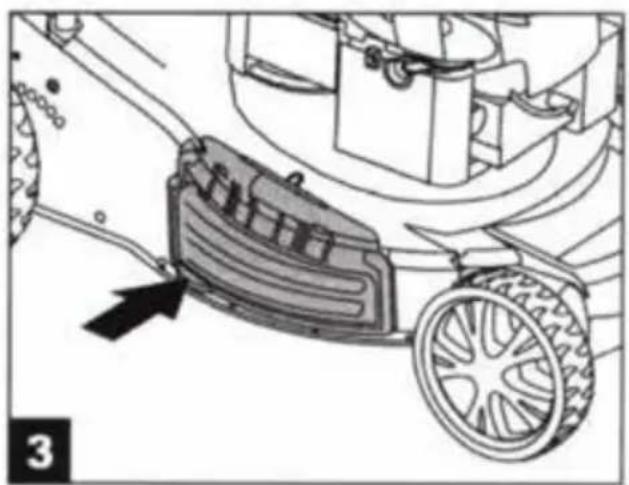

3. Lyft upp skyddet för sidoutkastet (fig. 3 och 4).

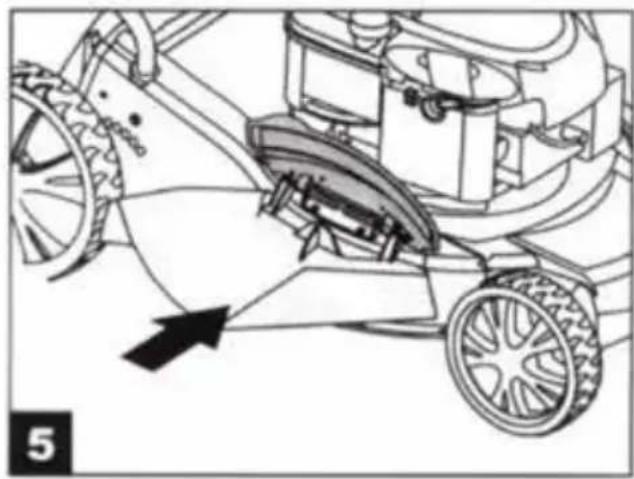

1. Montera utkastkanalen för sidoutkast på fästet för det bakre skyddet (fig. 5).

2. Fäll ned det bakre skyddet så att det täcker utloppskanalen (fig. 6).

För att använda gräsuppsamlaren, avlägsna mulchingtillsatsen och utkastkanalen för sidoutkast och montera gräsuppsamlaren.

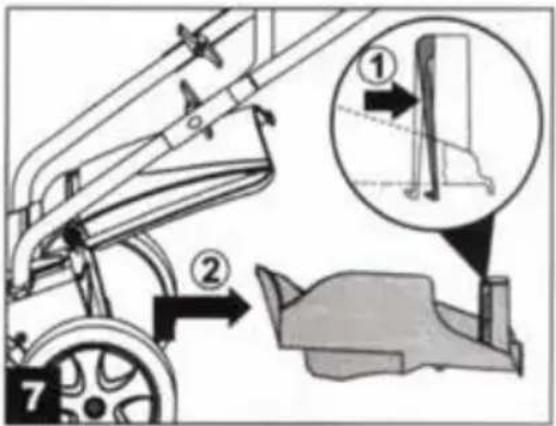

DEMONTERING AV MULCHINGTILLSATS

Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före justering.

1. Lyft upp utkastskyddet

① och lossa och avlägsna mulchingtillsatsen ② (fig. 7).

OBS! Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före justering.

1. Lyft upp det bakre skyddet och avlägsna utkastkanalen. Det bakre skyddet fjädrar automatiskt tillbaka och täcker utkastöppningen.

2. Avlägsna regelbundet gräs och smuts från skyddet och utkastöppningen.

DRIVNING

- Kontrollera drivsystemet regelbundet.

- Rengör och smörj regelbundet hjulaxlar och lager med fett.

UNDERHÅLL

VARNING! Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före rengöring, underhåll och/eller reparation.

Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före rengöring, underhåll och/eller reparation.

• Kontrollera regelbundet oljenivån och fyll på eller byt olja vid behov.
• Avlägsna regelbundet gräs från klippdäckets undersida.
• Smörj regelbundet hjulaxlar och lager med fett.
• Kontrollera regelbundet att kniven är skarp och korrekt balanserad.
• Kontrollera regelbundet att alla skruvförband är korrekt åtdragna. Trasiga eller bristfälliga skruvförband kan orsaka allvarlig personskada och/eller egendomsskada.
• Om du kör på något hårt föremål, stanna och kontrollera att knivarna inte är blockerade eller skadade. Eventuella reparationer ska utföras av kvalificerad personal eller behörig servicerepresentant.

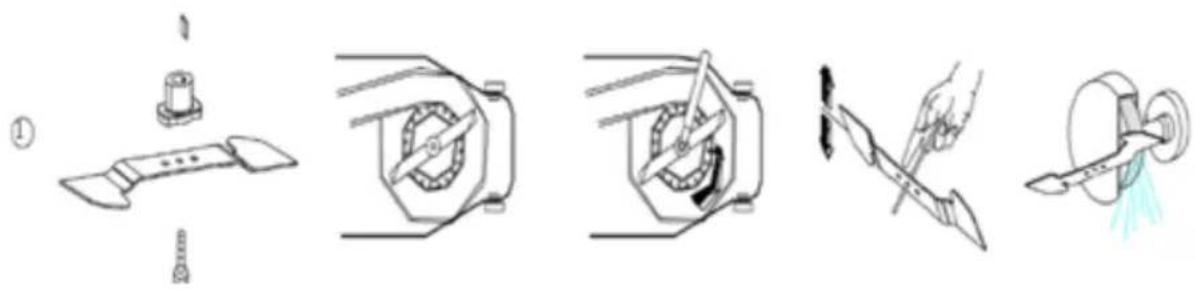

Kniven bör skärpas med cirka 25 drifttimmars intervall. Kontrollera knivens balans genom att sticka en skruvmejsel med rund klinga genom hålet i knivens mitt. Kniven ska hänga horisontellt utan att röra sig.

Om kniven inte är balanserad, fila bort metall på den sidan av kniven som sjunker nedåt.

OBS! Använd endast knivar som tillverkaren rekommenderar.

Demontera kniven genom att lossa knivskruven. Kontrollera knivfästet och byt ut eventuella slitna eller skadade delar.

Var noga med att montera kniven med eggen framåt i motorns rotationsriktning. Dra åt knivskruven till 37 Nm med momentnyckel.

VIKTIGT! Använd bara originalreservdelar. Användning av andra delar kan leda till allvarlig person-skada eller egendomsskada.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se.

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinnningsstation.

- Ikke bruk apparatet när det regner eller i vått gress.
