Merke	Meec Tools
Modell	721-257
Produkttype	Gressklipper med hjuldrift
Arbeidsbredde	508 mm (20 tommer)
Klippehøydeområde	25–85 mm
Klippehøydejustering	Sentral
Gressfangerkapasitet	70 L
Drivtype	Automatisk (hjuldrift)
Antall gir	1
Maks knivhastighet	2800 rpm
Lydstyrkenivå (LwA)	98 dB(A)
Motortype	4-takts bensinmotor
Oljekapasitet	0.6 L
Drivstofftype	Bensin
Mulching-funksjon	Ja (mulching-enhet inkludert)
Sideutkast	Ja (sideutkast)
Sikkerhetsfunksjoner	Motorkontrollspak (sikkerhetsbryter), deflektor, gressfanger påkrevd
Knivslipingsintervall	Omtrent hver 25. times bruk
Strømkilde	Bensin
Vekt	Omtrent 30 kg (estimert)

Ofte stilte spørsmål - 721-257 Meec Tools

Hvilken type olje bør jeg bruke?

Bruk en høykvalitets 4-takts motorolje med en viskositet som passer for temperaturen. Oljekapasiteten er 0.6 L.

Hvordan starter jeg motoren?

Trykk på drivstoffpumpen 4 ganger, sett gassen til START, trykk motorkontrollspaken mot håndtaket, og trekk starttauet sakte deretter raskt. Deretter flytter du gassen til RUN.

Hvordan justerer jeg klippehøyden?

Klippehøyden justeres sentralt. Slå av motoren, koble fra tennpluggen, og bruk den sentrale spaken til å stille inn høyden mellom 25 og 85 mm.

Kan jeg bruke klipperen uten gressfangeren?

Ja, du kan bruke mulching-funksjonen eller sideutkast. For mulching, sett inn mulching-enheten i utkaståpningen. For sideutkast, fest sideutkastet.

Hvor ofte bør jeg slipe kniven?

Slip kniven omtrent hver 25. arbeidstime. Kontroller balansen ved å stikke en skrutrekker gjennom midthullet; kniven skal henge horisontalt.

Hva bør jeg gjøre hvis klipperen vibrerer unormalt?

Slå umiddelbart av motoren og kontroller for skader. Kniven kan være ubalansert eller skadet. Få den inspisert av et autorisert servicesenter.

Hvordan bytter jeg fra gressfanger til mulching?

Slå av motoren og koble fra tennpluggen. Løft utkastbeskyttelsen, fjern gressfangeren, og sett inn mulching-enheten til den låser seg. Deretter brett ned beskyttelsen.

Er klipperen selvgående?

Ja, den har automatisk hjuldrift. Trykk drivspaken mot håndtaket for å koble inn drivet.

Hvilke sikkerhetstiltak må jeg følge?

Bruk alltid solide sko og lange bukser. Hold barn og kjæledyr unna. Start aldri motoren innendørs. Slå av motoren før vedlikehold eller rengjøring.

Hvordan oppbevarer jeg klipperen?

La motoren avkjøles. Rengjør maskinen, spesielt under dekk og rundt lyddemperen. Oppbevar på et tørt sted vekk fra varmekilder. Oppbevar aldri med drivstoff i tanken innendørs.

BRUKSANVISNING 721-257 Meec Tools

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig behov.

GENERELT

• Apparatet er kun beregnet på gressklipping. Apparatet må kun brukes i henhold til disse anvisningene. Feil bruk medfører fare for alvorlig personskade og/eller eiendomsskade.
• Ikke la barn, personer med nedsatt funksjonsevne eller personer som er ukjent med apparatet eller ikke har lest disse anvisningene, bruke det.
• Brukeren er ansvarlig for eventuelle ulykker eller risikoer for andre personer eller eiendom. Hold andre personer, særlig barn, og kjæledyr på trygg avstand fra arbeidsområdet.
• Kontroller nøye området der apparatet skal brukes, og fjern steiner, tråder, bein og andre fremmedlegemer. Gjenstander som slynges ut, kan forårsake alvorlig personskade.

BRUK

• Kontroller regelmessig at alle skrueforbindelser er godt strammet.
• Kontroller før hver gangs bruk at gressoppsamler, kanal til sideutkast eller bioklipper er montert.
• Kontroller alltid at kniv og knivskrue er korrekt strammet før bruk. Kontroller regelmessig at kniven er skarp, og slip den ved behov. Kontroller knivens balanse etter sliping. Bytt ut kniven hvis den er skadet.

- Start aldri motoren innendørs eller i et lukket rom. Avgassene fra motoren inneholder karbonmonoksid, en luktløs og livsfarlig gass – fare for alvorlig personskade og/eller dødsfall.

- Bruk kun apparatet i dagslys eller god kunstig belysning.

- Vær svært forsiktig når du endrer retning og i skråninger. Klipp på tvers av skråninger, aldri oppover og nedover.

- Ikke forlat apparatet uten tilsyn når motoren er i gang. Apparatet må aldri vippes, løftes eller bæres mens motoren er i gang.

- Apparatet må aldri løftes eller vippes når motoren startes. Ikke stikk hender eller føtter under klipperdekselet eller i utkaståpningen når motoren er i gang.

- Motorens nominelle turtall er stilt inn fra fabrikken og skal ikke endres.

- Koble ut eventuelt drivverk før start.

- Apparatet må aldri løftes eller bæres mens motoren er i gang.

- Slå av motoren og løsne tenningskabelen fra tennpluggen i følgende situasjoner:

• Før inngrep under klipperdekselet eller i utkaståpningen.
• Før kontroll, vedlikehold og/eller reparasjon.

• Før apparatet vippes, løftes eller bæres.

• Før du går fra apparatet uten tilsyn.

• Før innstilling av klippehøyde.
• Før gressoppsamleren demonteres.
  – Slå umiddelbart av motoren hvis du kjører på noe. Kontroller at apparatet ikke er skadet før motoren startes igjen. Kontakt godkjent servicerepresentant for eventuell reparasjon.

ADVARSEL! Kniven fortsetter å bevege seg noen sekunder etter at motoren er slått av.

• Slå umiddelbart av apparatet ved unormale lyder eller vibrasjoner. Få apparatet kontrollert og reparert før du tar det i bruk igjen.
• Kontroller før hver gangs bruk at alle skrueforbindelser er skrudd til, og at beskyttelsesanordningene er riktig montert.

ADVARSEL! Bensin er lett antennelig og kan under visse omstendigheter være eksplosivt – fare for brannskader ved påfylling av drivstoff.

– Bensin skal kun oppbevares i godkjent beholder.
- Bruk trakt eller lignende når du håndterer drivstoff. Arbeid utendørs og på god avstand fra eventuelle antenningskilder. Ikke røyk. Ikke bruk mobiltelefon.
- Fyll alltid på drivstoff og motorolje før første gangs bruk. Ta aldri av tanklokket eller fyll på drivstoff når motoren er i gang. La motoren kjøle seg ned før du fyller på drivstoff.
- Unngå å søle når du fyller på drivstoff. Tørk umiddelbart opp eventuelt drivstoffsøl. Flytt apparatet bort fra drivstoffsølet før start.
- Sett tanklokket tilbake på plass og skru det fast etter du har fylt på drivstoff. Sett lokket på bensinkannen tilbake på plass og skru det fast.

SYMBOLER

VIKTIG! Les disse anvisningene nøye før montering og bruk.

SYMBOL FORKLARING
	VIKTIG! Les bruksanvisningen før bruk.
	VIKTIG! Hold andre personer, spesielt barn, på trygg avstand fra arbeidsområdet.
	VIKTIG! Hold hender og føtter unna bevegelige deler – fare for alvorlig personskade og/eller dødsfall.
	VIKTIG! Apparatet må kun brukes utendørs og på godt ventilerte steder.
	VIKTIG! Varme overflater – fare for brannskade.
	VIKTIG! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før rengjøring, vedlikehold eller andre inngrep.
	VIKTIG! Fyll aldri på drivstoff når motoren er i gang.

ADVARSEL! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før rengjøring, vedlikehold og/eller reparasjon.

• Kontroller regelmessig at alle skrueforbindelser er godt strammet.
• Oppbevar aldri apparatet med drivstoff i tanken på steder med antenningskilder som varmtvannsbereder, ovn, tørkeutstyr osv. La motoren kjøle seg ned før oppbevaring.
• Rengjør motoren og området rundt lyddemperen samt drivstofftanken. Fjern gressrester og fett.
• Kontroller regelmessig deflektoren og gressoppsamleren for slitasje og skader.
• Bruk vernehansker ved håndtering av kniver. Bruk kun korrekt balansert kniv.

TEKNISKE DATA

Maks. arbeidsbredde (mm) 508

Drift	Selvdrevet
Klippehøyde (mm) 25–85 mm
Antall gir 1
Innstilling av klippehøyde Sentralt
Gressoppsamlerens volum 701
Maks. knivturtall (omdr./min) 2800
Lydeffektnivå, LwA 98
Lydtrykknivå, LpA
Maks. vibrasjon

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået ved bruk av el-verktøy kan avvike fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

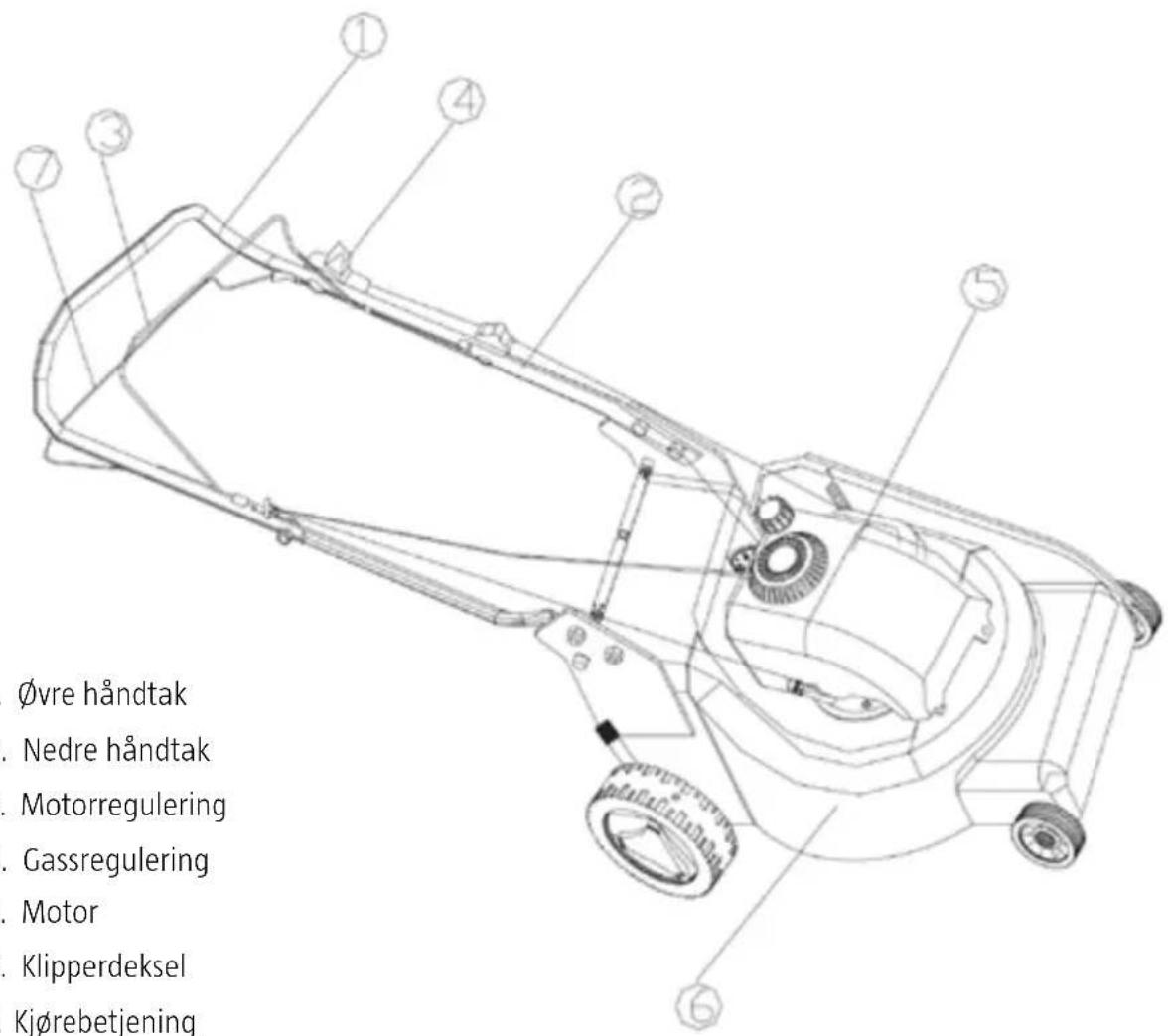

BESKRIVELSE

MONTERING

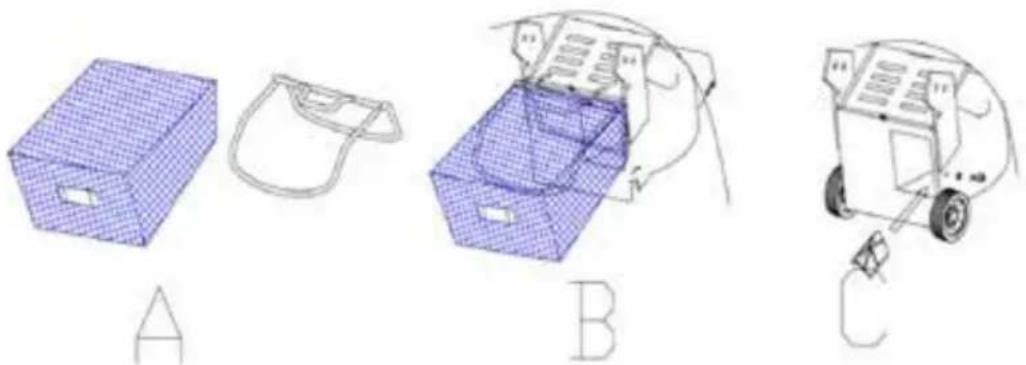

MONTERING AV GRESSOPPSAMLER

1. Før metallrammen inn i gressoppsamleren (fig. A).
2. Fest gressoppsamleren på metallrammen (fig. A).
3. Dra opp deflektoren og sett inn gressoppsamleren (fig. B).

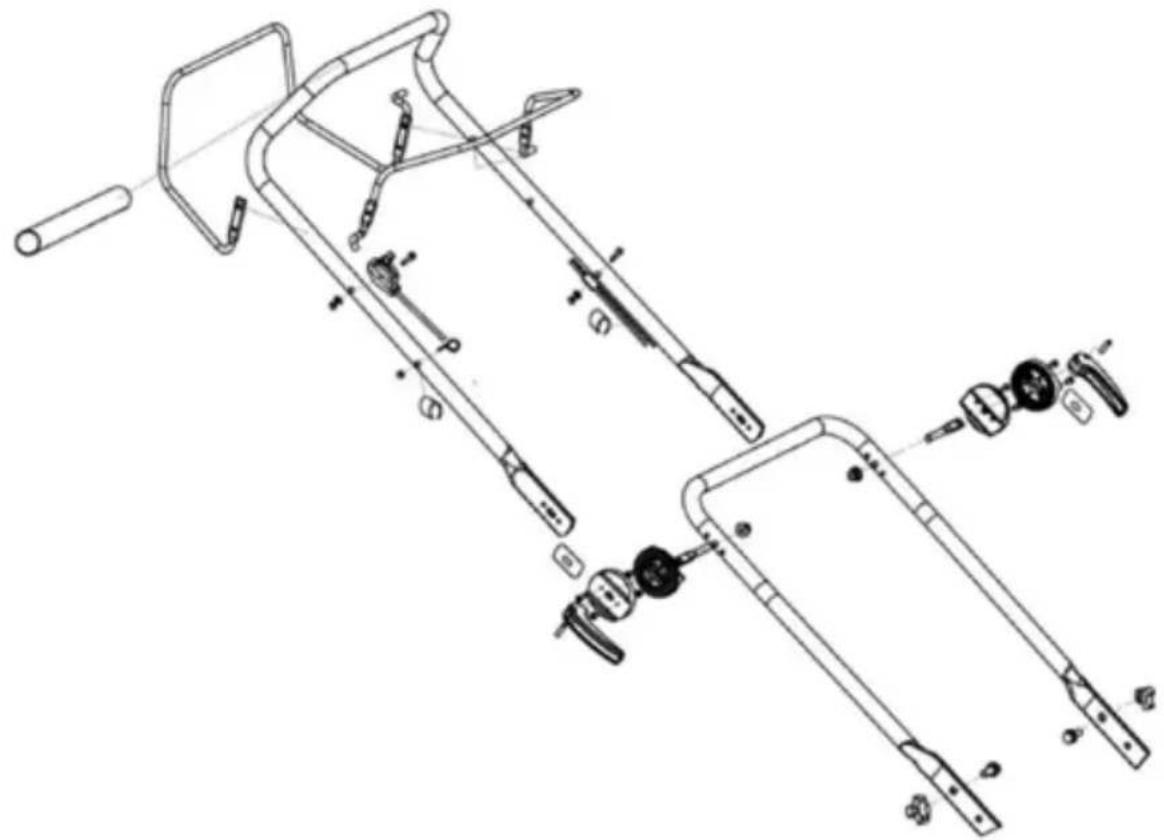

1. Fell ut håndtaket og skru sammen delene med to skruer med plastmuttere.

2. Heng opp håndtaket til startsnoren på høyre side og sikre startsnoren med plasthylsen.

3. Trekk startsnoren gjennom styringen.

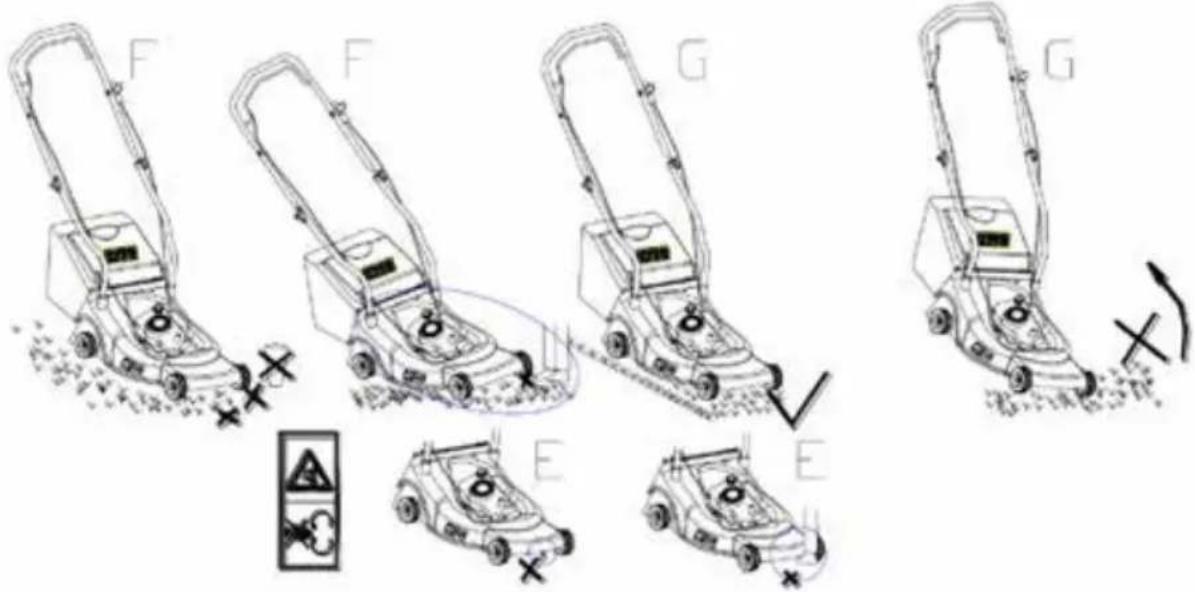

• Apparatet må ikke brukes hvis ikke deflektor eller gressoppsamler er montert.
• Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før klippehøyden justeres.
• Ikke stikk hender eller føtter under klipperdekselet eller i utkaståpningen när motoren er i gang (fig. E).
• Kontroller nøye området der apparatet skal brukes, og fjern steiner, tråder, bein og andre fremmedlegemer (fig. F).
• Hold andre personer, særlig barn, og kjæledyr på trygg avstand fra arbeidsområdet.
• Apparatet må aldri løftes eller vippes når motoren startes (fig. G).

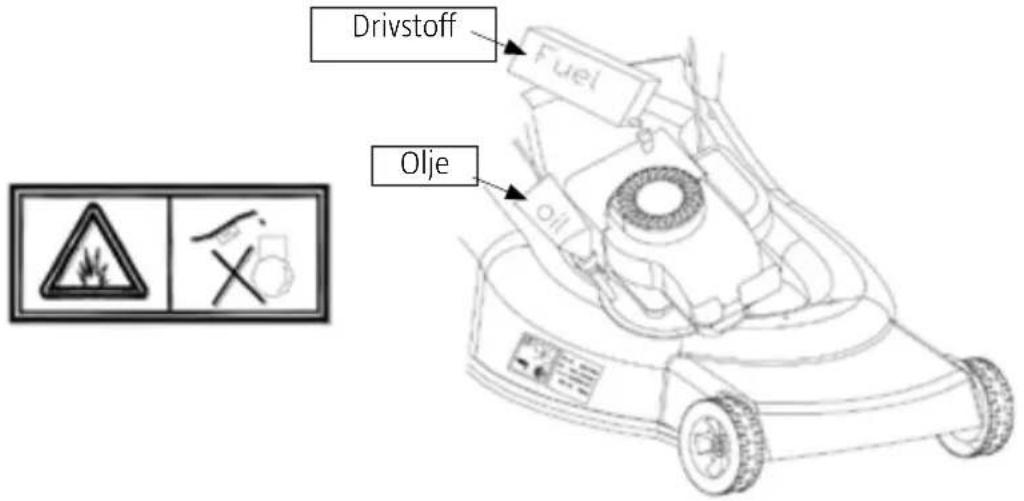

Motoren leveres uten olje. Fyll på 0,6 liter motorolje før første gangs bruk.

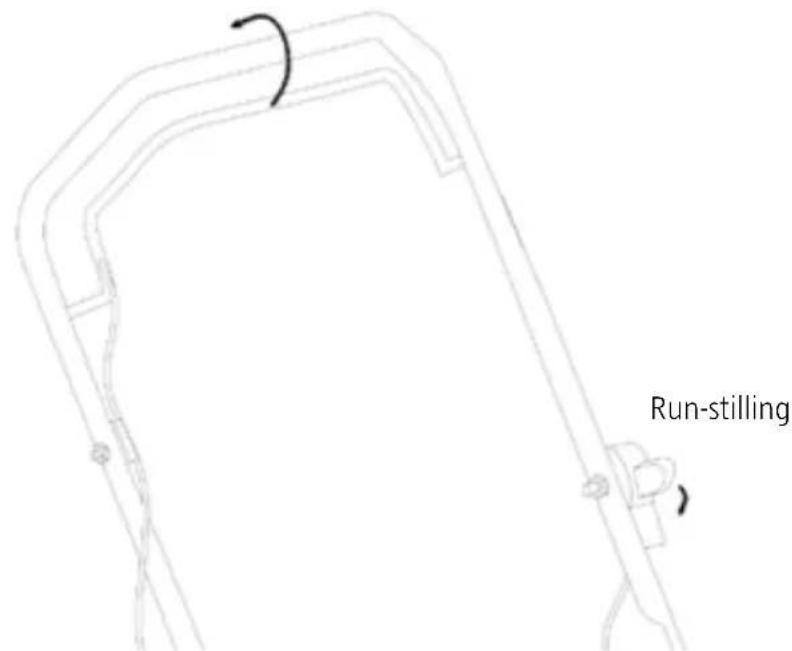

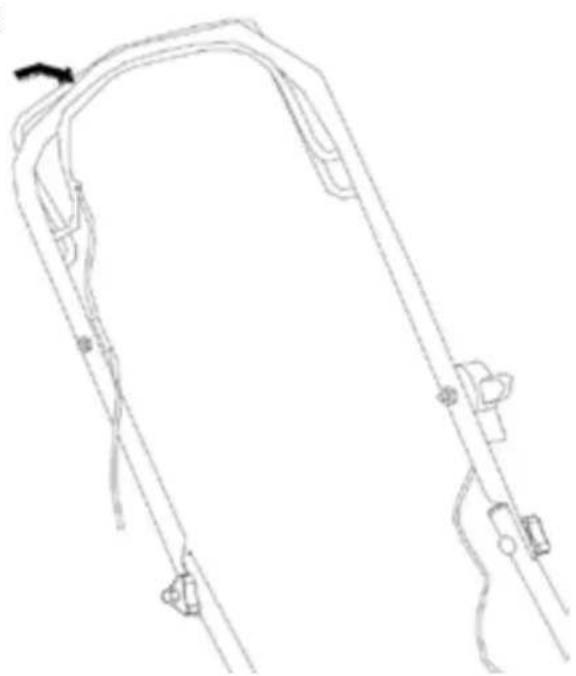

STARTE MOTOREN

1. Trykk 4 ganger på drivstoffprimeren.
2. Still gassreguleringen i START-stilling.
3. Trykk motorreguleringen mot håndtaket. Når du skal starte motoren, drar du forsiktig i startsnoren til du kjenner motstand, og deretter drar du raskt.
4. Still gassreguleringen i RUN-stilling.

Kniven begynner å rotere när motoren startes. Hold motorreguleringen (3) inn mot håndtaket under arbeidet. Motoren stanser när motorreguleringen slippes.

Motorregulering

Kjørebetjening i kjørestilling

Start hjuldriften ved å trykke kjørebetjeningen mot håndtaket.

BIOKLIPPER, SIDEUTKAST, GRESSOPPSAMLER

Apparatet kan brukes med bioklipper, sideutkast eller gressoppsamler.

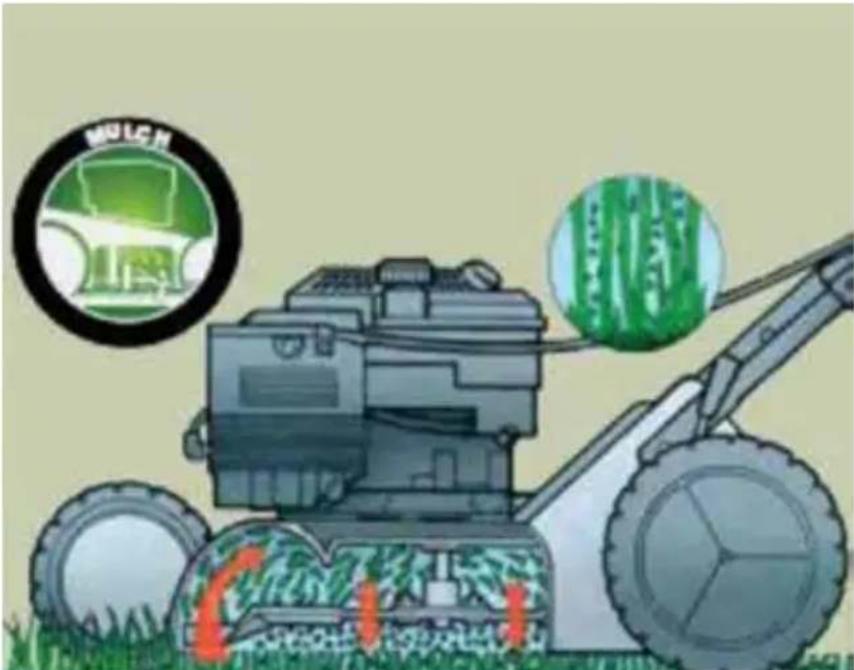

Hva er bioklipp?

Bioklipp innebærer at gresset først klippes og deretter finhakkes og fordeles på plenen.

Bioklipp sparer deg for arbeid

Når bioklipperen er i bruk, blir apparatet lettere og du trenger ikke stanse for å tømme gressoppsamleren. Spesialkniven under det buede klipperdekselet finhakker gresset og fordeler det på plenen. Dermed sparer du både tid og gjødsel.

TIPS

• Klipp regelmessig inntil 2 cm, for eksempel fra 6 til 4 cm høyt gress.
• Sørg for at kniven er skarp.
• Ikke klipp vått gress.
• Kjør med høyest mulig turtall.
  • Gå sakte med apparatet.
• Rengjør regelmessig bioklipperen, kniven og innsiden av dekselet.

F∅R BRUK

OBS! Tallene viser til bildene.

BRUK AV BIOKLIPPEREN

OBS! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før justering.

1. Løft opp utkastskjermen og ta ut gressoppsamleren.

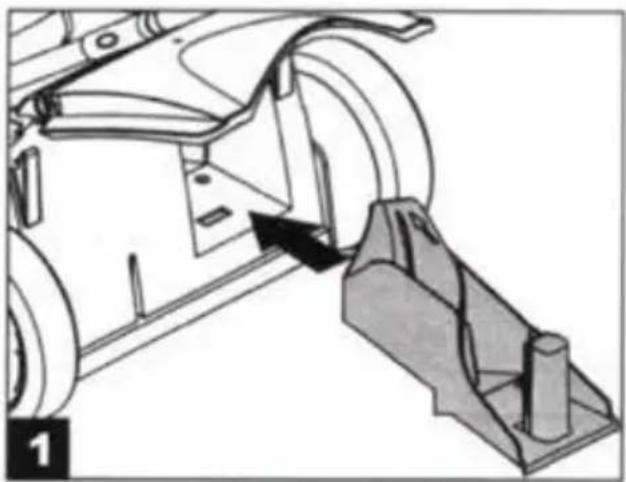

2. Før bioklipperen inn i utkaståpningen slik at den låses på plass (fig. 1 og 2).

OBS! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før justering.

1. Løft opp utkastskjermen og ta ut gressoppsamleren.
2. Før bioklipperen inn i utkaståpningen slik at den låses på plass (se ovenfor).

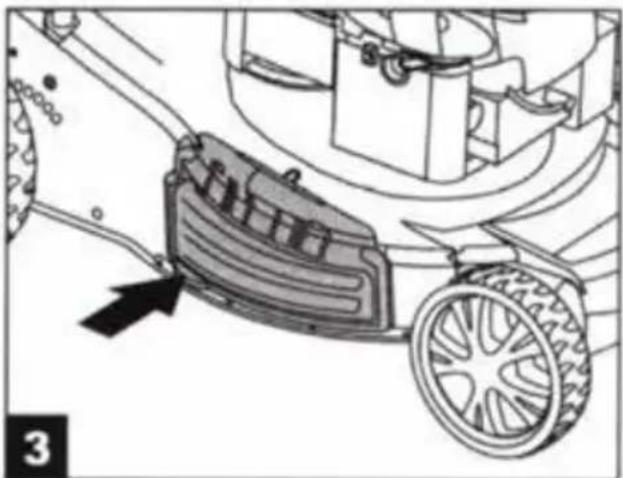

3. Løft opp skjermen til sideutkastet (fig. 3 og 4).

Ved bruk av gressoppsamler må bioklipperen og utkastkanalen for sideutkast tas ut og gressoppsamleren settes inn.

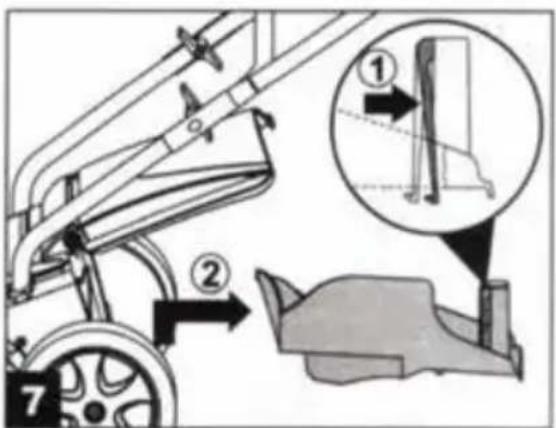

DEMONTERING AV BIOKLIPPER

Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før justering.

1. Løft opp utkastskjermen

① og løsne og ta ut bioklipperen ② (fig. 7).

OBS! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før justering.

1. Løft opp den bakre skjermen og ta ut utkastkanalen. Den bakre skjermen fjærer automatisk tilbake og dekker utkaståpningen.

2. Fjern regelmessig gress og smuss fra skjermen og utkaståpningen.

DRIFT

- Kontroller drivsystemet regelmessig.

- Rengjør og smør hjulaksler og lager regelmessig med fett.

VEDLIKEHOLD

ADVARSEL! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før rengjøring, vedlikehold og/eller reparasjon.

Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før rengjøring, vedlikehold og/eller reparasjon.

• Kontroller regelmessig oljenivået og fyll på eller skift olje ved behov.
• Fjern regelmessig gress fra undersiden av klipperdekselet.
• Smør regelmessig hjulaksler og lager med fett.
• Kontroller regelmessig at kniven er skarp og korrekt balansert.
• Kontroller regelmessig at alle skrueforbindelser er godt strammet. ∅delagte eller mangelfulle skrueforbindelser kan forårsake alvorlig personskade og/eller eiendomsskade.
• Hvis du kjører på en hard gjenstand, må du stanse og kontrollere at kniven ikke er blokkert eller skadet. Eventuelle reparasjoner skal utføres av kvalifisert personell eller en godkjent servicerepresentant.

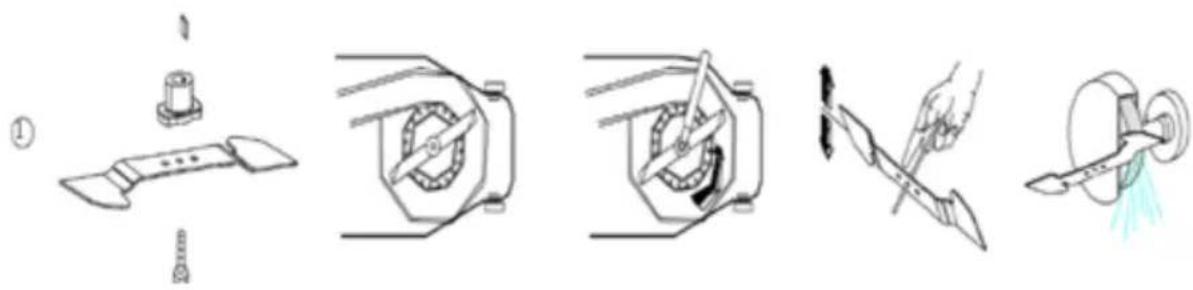

Kniven bør slopes med ca. 25 driftstimers intervall. Kontroller knivens balanse ved å stikke en skrutrekker med rundt blad gjennom hullet midt på kniven. Kniven skal henge horisontalt uten å bevege seg.

Hvis kniven ikke er balansert, fil bort metall på den siden av kniven som synker ned.

OBS! Bruk kun kniver som er anbefalt av produsenten.

Demonter kniven ved å løsne knivskruen. Kontroller knivfestet og bytt ut eventuelle slitte eller skadede deler.

Vær nøye med å montere kniven med eggen vendt forover i motorens rotasjonsretning. Trekk til skruen til 37 Nm med momentnøkkel.

VIKTIG! Bruk bare originale reservedeler. Bruk av andre deler kan føre til alvorlig personskade eller eiendomsskade.
