721-396 - Gräsklippare Meec Tools - Gratis bruksanvisning och manual

Produkttyp	Gräsklippare
Märke	Meec Tools
Modell	721-396
Strömkälla	Elsladd, 230V
Motoreffekt	1500 W
Klippbredd	40 cm
Klipphöjd intervall	25-75 mm
Klipphöjdsinställningar	6
Gräskorgskapacitet	50 L
Mulchfunktion	Ja
Hjultyp	Plast med grepp
Fällbart handtag	Ja, för kompakt förvaring
Vikt	25 kg
Mått (L x B x H)	1400 x 450 x 1000 mm
Ljudnivå	90 dB(A)
Säkerhetsfunktioner	Dubbelomkopplarsäkerhet, knivbroms
Underhåll	Vässa bladet årligen, rengör efter användning
Reservdelar	Reservblad finns
Garanti	2 år
Manuella språk	EN, NO, PL, SV

Vanliga frågor - 721-396 Meec Tools

Hur justerar jag klipphöjden på Meec Tools 721-396?

Använd spaken nära bakhjulen för att justera klipphöjden. Det finns 6 lägen från 25 mm till 75 mm.

Kan gräsklipparen användas för mulching?

Ja, klipparen har en mulchfunktion. Följ instruktionerna i manualen för att aktivera den.

Hur ofta ska jag vässa bladet?

Vässa bladet minst en gång per säsong eller efter 50 timmars användning för optimal klippprestanda.

Vad är det rekommenderade sättet att rengöra klipparen?

Koppla bort strömmen efter varje användning och torka av höljet med en fuktig trasa. Rengör bladet och undersidan med en borste, undvik vatten på elektriska delar.

Har klipparen en säkerhetsbrytare?

Ja, den har ett dubbelomkopplarsäkerhetssystem som kräver båda händerna för att användas, vilket minskar risken för oavsiktlig start.

Kan jag byta bladet själv?

Ja, reservblad finns. Se till att klipparen är urkopplad och säkert placerad innan du byter bladet.

Vilken typ av strömkabel kräver klipparen?

Klipparen använder ett standard 230V-uttag. Använd en förlängningskabel avsedd för utomhusbruk med minst 1,5 mm² tvärsnitt.

Är handtaget fällbart för förvaring?

Ja, handtaget kan fällas ihop för att spara utrymme. Lossa vredena, fäll handtaget och dra åt dem igen.

Vad är kapaciteten på gräskorgen?

Gräskorgen har en kapacitet på 50 liter. Töm den när den är cirka 2/3 full för att upprätthålla luftflödet.

Hur förvarar jag gräsklipparen för vintern?

Rengör klipparen noggrant, töm eventuellt bränsle och förvara på en torr plats. För elektriska modeller, förvara kabeln ihoprullad och undvik frystemperaturer.

BRUKSANVISNING 721-396 Meec Tools

SE Bruksanvisning för gräsklippare

NO Bruksanvisning for gressklipper

Förklaring av symboler....7

TEKNISKA DATA....7

BESKRIVNING 8

MONTERING 9

Handtag 9

GräsUppsamlare....9

klipphöjd 10

HANDHAVANDE 10

UNDERHÄLL 11

Underhåll 11

Rengöring....12

Förvaringsinstruktioner 12

Felsökning 12

NORSK 14

SIKKERHETSANVISNINGER 14

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

• Använd alltid gräsklipparen tillsammans med gräsuppsamlaren eller deflektorn.
• Stanna motorn innan gräsuppsamlaren töms eller klipphöjden justeras.
• Placera aldrig händer eller fötter under gräsklipparen eller under utkastområdet när motorn körs.
• Avlägsna alla föremål från gräsmattan innan gräsklipparen används.
• Håll barn, husdjur och andra personer på säkert avständ när gräsklipparen används.
• Lyft aldrig gräsklipparen när motorn körs.
  • Rör aldrig vid roterande knivar.
• Låt aldrig barn eller personer som inte har läst instruktionerna använda gräsklipparen. Lokala bestämmelser kan medföra en åldersgräns.
• Använd aldrig gräsklipparen om personer, speciellt barn, eller husdjur befinner sig i närheten.
• Kom ihåg att användaren är ansvarig för olyckor eller eventuella risker för andra personer och deras egendom.
• Använd alltid stabila skor och långbyxor vid klippning. Använd inte öppna skor och var aldrig barfota.
• Inspektera området där gräsklipparen ska användas och ta bort alla föremål som kan vara i vägen.

WARNING! Bensin är lättantändligt.

– förvara bränsle i behållare som är speciellt konstruerade för det här syftet.
– tanka endast utomhus och rök aldrig under tankning.
– tanka innan motorn startas. Ta aldrig bort bensinlocket och tanka aldrig när motorn körs eller när den är varm.
- starta inte motorn om bensin har spillts. Flytta bort gräsklipparen från spillområdet och undvik att skapa gnistor tills bensinen har förångats.
– byt ut bensintankar och lock på ett säkert sätt.

• Byt ut trasiga ljuddämpare.
• Kontrollera alltid att knivarna, knivbultarna och klippaggregatet inte är slitna eller skadade innan gräsklipparen används. Byt ut slitna eller skadade knivar och bultar samtidigt.
• Starta inte motorn i ett slutet utrymme där farliga koldioxidångor kan ansamlas.
• Använd endast gräsklipparen i dagsljus eller i bra belysning.
• Använd inte gräsklipparen på vått gräs.
  • Var försiktig i sluttningar.
  • Spring inte med gräsklipparen.
• Kör aldrig gräsklipparen upp och ned för en sluttning, kör den endast längs med slutningen.
• Var försiktig vid byte av riktning i sluttningar.
• Använd inte gräsklipparen i väldigt branta sluttningar.
• Var försiktig när gräsklipparen dras mot användaren.
• Stanna knivarna om gräsklipparen måste lutas för att förflyttas över andra ytor än gräs.
• Använd aldrig gräsklipparen med defekta skydd, eller utan skyddsutrustning som deflektorer och/eller gräsuppsamlare.
• Ändra inte motorns regulatorinställningar och rusa inte motorn.

• Koppla från alla fasthållningsanordningar innan motorn startas.

• Starta motorn enligt instruktionerna och håll fötterna borta från knivarna.

• Luta inte gräsklipparen när motorn startas.
• Starta inte motorn om någon står framför utkastet.
• Håll händer och fötter borta från roterande delar och utkast.
• Lyft eller bär aldrig gräsklipparen när motorn är igång.

Stanna motorn och lossa tändstiftskabeln, kontrollera att alla rörliga delar har stannat helt och ta bort nyckeln:

– Vid rensning av utkastet.
– Vid kontroll, rengöring eller service av gräsklipparen.
– Efter att ha kört på ett föremål. Kontrollera att gräsklipparen inte är skadad och utför eventuella reparationer innan gräsklipparen används igen.
– Om gräsklipparen börjar vibrera onormalt mycket.

Stanna motorn och lossa tändstiftskabeln, kontrollera att alla rörliga delar har stannat helt och ta bort nyckeln:

– När gräsklipparen lämnas.

– Innan bensin fylls på.

• Minska gasen innan motorn stoppas. Om motorn är utrustad med en avstängningsventil ska bränsletillförseln stängas av när motorn har stannat.
• Kör långsamt om ett påkopplingsbart säte används.
• Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Förvara aldrig gräsklipparen med bensin i tanken i ett utrymme där ångor kan komma i kontakt med öppen eld eller gnistor.
• Låt motorn svalna innan gräsklipparen ställs in i ett förråd.
• Minimera risken för brand genom att hålla motor, ljuddämpare och bensintank fria från gräs, löv och fett.
• Kontrollera regelbundet att gräsuppsamlaren inte är sliten eller skadad.
• Byt ut slitna eller skadade delar.
• Om bensintanken ska tömmas måste det göras utomhus.

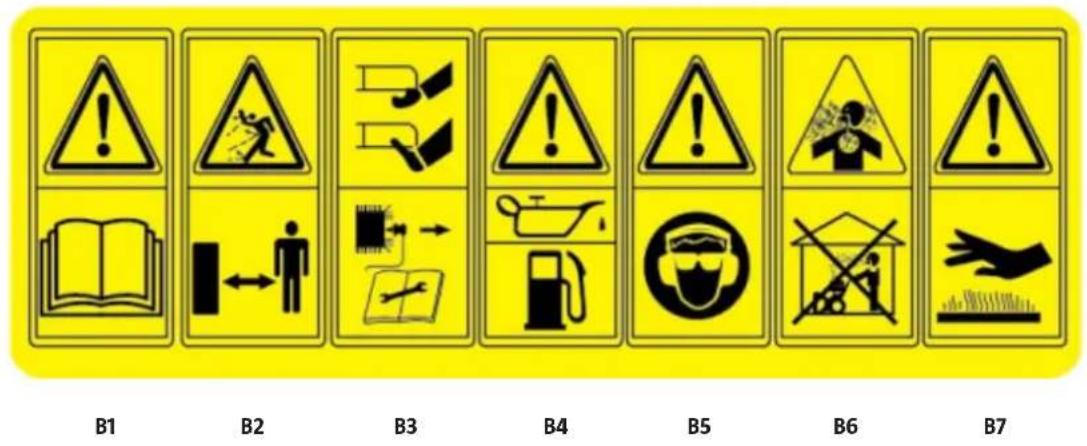

FÖRKLARING AV SYMBOLER

B1: Läs bruksanvisningen noggrant innan användning.
B2: Håll övriga personer borta från arbetsområdet.
B3: Risk för hand- och fotskador. Ta bort tändstiftet innan några reparationer utförs.
B4: Bränsle är brandfarligt, håll gräsklipparen borta från eld. Fyll aldrig på bränsletanken när motorn körs.
B5: Bär skyddsglasögon och hörselskydd vid klippning.
B6: Farliga avgaser. Använd inte gräsklipparen i stängda utrymmen utan ventilation.
B7: Heta ytor.

TEKNISKA DATA

Nettovikt 28,4 kg
Slagvolym 141 CC
Nominell motoreffekt 2,4 kW
Nominellt varvtal 2 800 rpm
Klippbredd 457 mm
Klipphöjd 25-75 mm
Drivning	Själgående
Uppsamlarens volym 50 l
Ljudtrycksnivå, LpA: 81 dB(A), K= 2,5 dB
Uppmätt ljudeffektsnivå, LwA: 94 dB(A), K= 2,5 dB
Garanterad ljudeffektsnivå, LwA: 96 dB(A), K= 2,5 dB
Vibrationsnivå: 6,8 m/s2, K= 1,5 m/s2

Använd alltid hörselskydd!

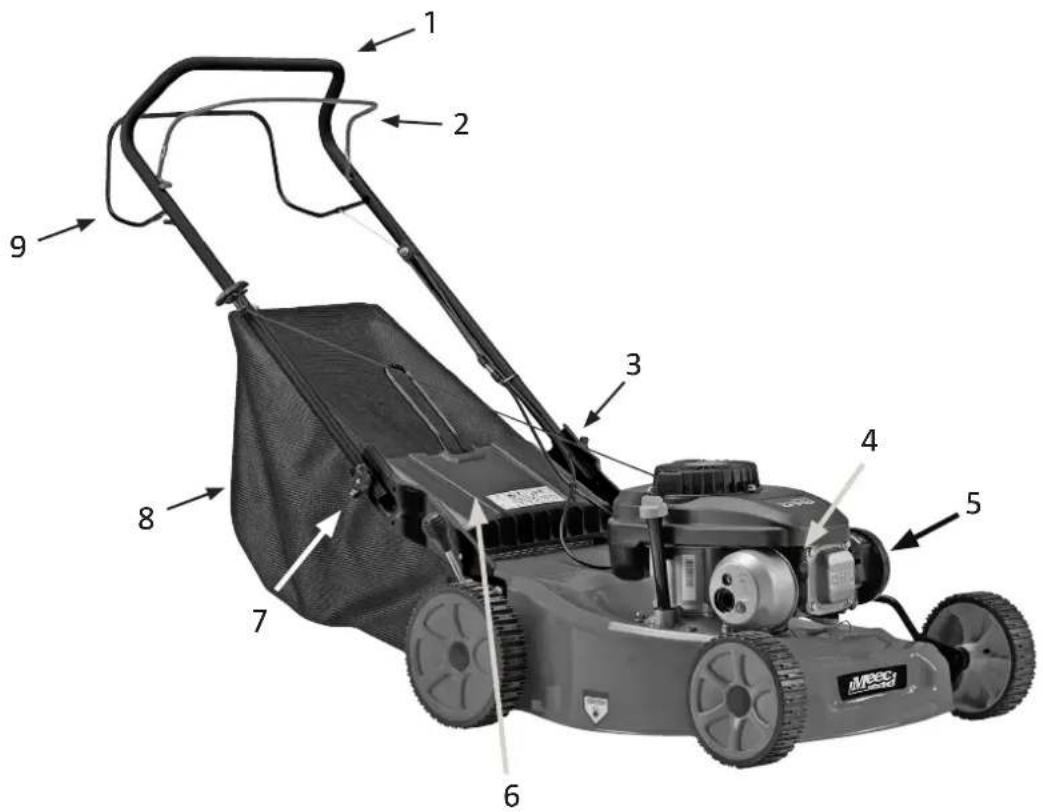

BESKRIVNING

1 Handtag 6 Bakre kåpa
2 Bromsbygel 7 Justerskruv, höjd
3 Snabbkopplingar 8 Gräsuppsamlare
4 Tändstift 9 Startbygel
5 Primerpump

HANDTAG

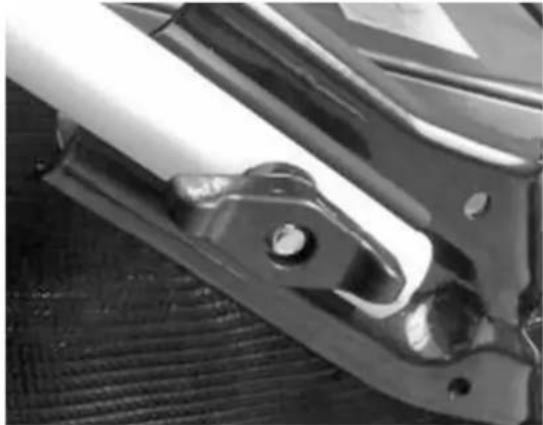

1. Montera den övre delen av handtaget i den nedre delen med låsvred.

1. Dra åt de båda läsvreden.
2. Sätt fast vajrarna med bifogade plastringar.

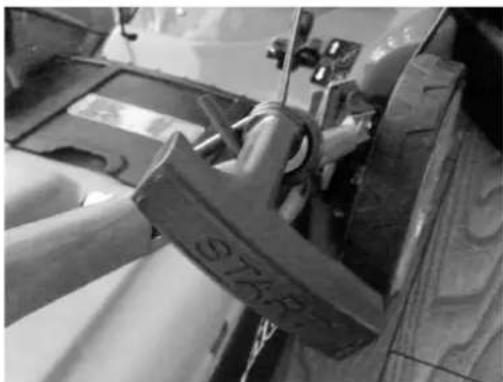

3. Placera startsnöret med starthandtaget i dess hållare.

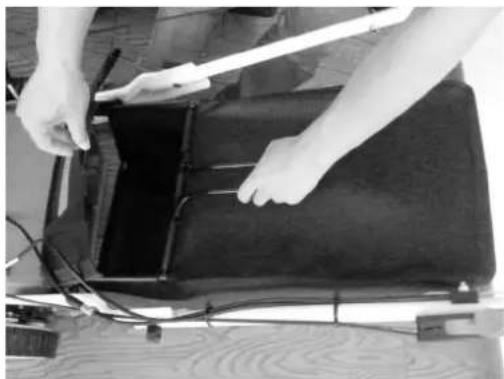

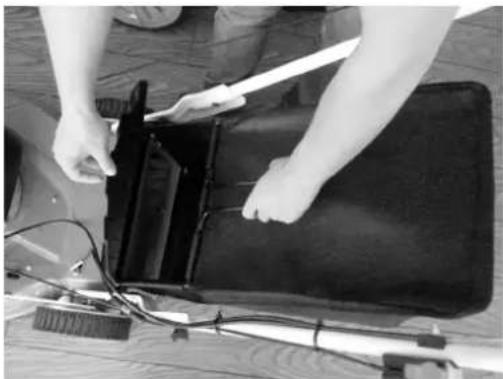

Lyft på den bakre käpan och haka fast gräsuppsamlaren.

Ta tag i gräsuppsamlaren och lyft den uppåt.

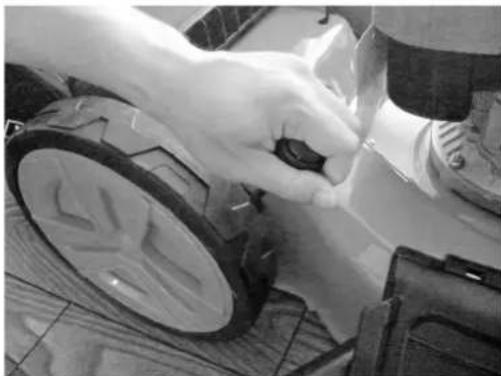

Lossa spaken genom att trycka utåt. Justera höjden genom att flytta spaken framåt eller bakåt.

VIKTIGT! Läs motorhandboken och fyll på bensin och olja innan gräsklipparen används.

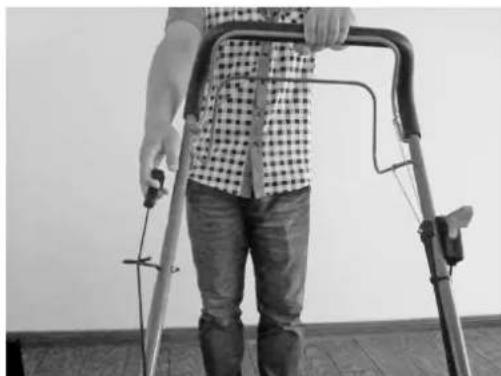

Starta motorn

Så här startas motorn när bensin och olja har kontrollerats:

1. Stå bakom gräsklipparen, ta tag i bromsbygeln och håll den mot det övre handtaget.
2. Ta tag i bromsbygeln och dra snabbt upp startsnöret. Släpp tillbaka det långsamt efter att motorn har startats. Motorn och knivarna stannar när bromsbygeln släpps.
3. Reglera hastigheten via gasreglaget som sitter på handtaget.

OBS! Knivarna roterar när motorn startats. Håll bromsbygeln i arbetsposition när gräsklipparen är i drift. Motorn stannar när bromsbygeln släpps.

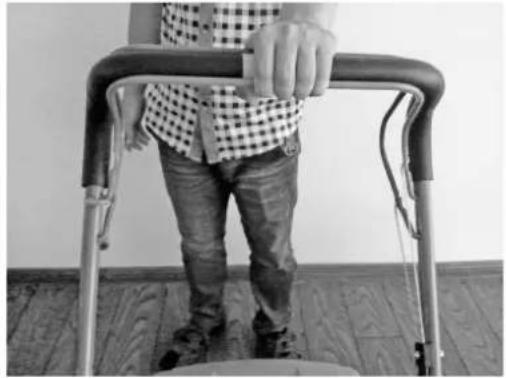

Framdrivning

Gräsklipparen går framåt automatiskt när startbygeln hålls in. Håll i bygeln ordentligt med bägge händerna under drift.

Stanna motor och gräsklippare

Stanna motorn och knivarna genom att släppa bromsbygeln.

Gräsuppsamlare

Töm och rengör påsen och kontrollera att ventilationsnätet inte är igensatt.

UNDERHÅLL

UNDERHÅLL

Varning! Stanna motorn och lossa tändstiftskabeln innan reparation och underhåll utförs.

• Underhållsinstruktioner för motorn finns i motorhandboken.
• Stanna motorn och lossa tändstiftskabeln innan reparation eller underhåll utförs.
  • Information om fyrtaktsmotorer finns i handboken för motorn. Kontrollera oljenivå regelbundet och fyll på olija eller byt ut den vid behov.
• Kontrollera gräsklipparen regelbundet och se till att alla gräsrester tas bort från klippkåpan.
• Smörj hjulaxeln och lager regelbundet.
• Kontrollera knivarna ofta, de ska alltid vara skarpa och välbalanserade.
• Kontrollera bultarnas och skruvarnas åtdragning regelbundet. Slitage av, eller dåligt åtdragna, muttrar kan innebära skador på motorn eller chassit.
• Om knivarna slår emot ett föremål hårt ska gräsklipparen stannas och lämnas in på service.

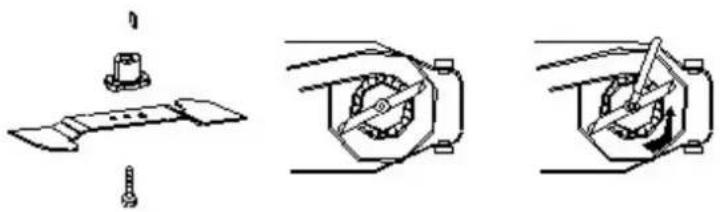

Knivarna är tillverkade av pressat stål. Se till att knivarna är vassa genom att slipa dem regelbundet, efter cirka 25 timmars drift. Se till att knivarna alltid är välbalanserade.

VIKTIGT! Använd endast originalreservdelar. Reservdelar av dålig kvalitet kan medföra risk för skada på person och egendom.

WARNING! Spola inte av motorn. Vatten kan skada motor och/eller bränslesystem.

1. Torka av kåpan med en torr trasa.
2. Spola under käpan genom att luta gräsklipparen så att tändstiftet är riktat uppåt.
3. Instruktioner för rengöring av motorn finns i den separata motorhandboken.

FÖRVARINGSINSTRUKTIONER

Följande steg förbereder gräsklipparen för förvaring.

1. När gräsklipparen har använts sista gången för säsongen ska tanken köras tom.
2. Rengör och smörj gräsklipparen noggrant enligt anvisningarna.
3. I motorhandboken finns förvaringsinstruktioner för motorn.
4. Förhindra knivarna från att rosta genom att smörja dem med chassifett.
5. Förvara gräsklipparen på en torr och ren plats.

OBS!

• Vidta åtgärder för att förhindra gräsklipparen från att rosta om den ska förvaras i ett oventilerat utrymme eller en redskapsbod. Smörj gräsklipparen, speciellt kablar och alla rörliga delar, med olja eller silikon.
• Kontrollera att kablarna inte böjs.
• Om startsnöret lossnar från hållaren på handtaget ska tändstiftskabeln kopplas ifrån och jordas. Tryck ned handtaget för knivstyrning och dra ut startsnöret försiktigt ur motorn. För in startsnöret i hållaren på handtaget.

FELSÖKNING

PROBLEM MÖJLIG ORSAK ÅTGÄRD
Motorn startar inte.	Chokehandtaget är inte i korrekt position.	Flytta chokehandtaget till rätt position.
	Bränsletanken är tom. Fyll tanken med bränsle.Mer information finns i MOTORHANDBOKEN.
	Luftfiltret är smutsigt. Rengör luftfiltret: Mer information finns i MOTORHANDBOKEN.
	Tändstiftet är löst. Dra åt tändstiftet till 25-30 Nm.
	Tändstiftskabeln är lös eller bortkopplad från stiftet.	Anslut tändstiftskabeln till tändstiftet.
	Tändstiftsgapet är felaktigt. Ställ in gabet mellan elektroderna till 0,7 till 0,8 mm.
	Tändstiftet är defekt. Installera ett nytt tändstift med rätt gap. Mer information finns i MOTORHANDBOKEN.
	Förgasaren är fylld med bränsle Ta bort luftfiltret och dra i startsnörettills förgasaren rensas och installera luftfiltret.
	Trasig tändningsmodul.	Kontakta service.
Motorn är svårstartad eller förlorarkraft.	Smuts, vatten eller igenstängd bränsletank.	Töm ut bränslet och rengör tanken.Fyll tanken med rent nytt bränsle.
	Ventilationshålet i tanklocket är igensatt.	Rengör eller byt ut tanklocket.
	Luftfiltret är smutsigt. Rengör luftfiltret.
Motorn kör oregelbundet.	Tändstiftet är trasigt. Installera ett nytt	tändstift medrätt gap. Mer information finns iMOTORHANDBOKEN.
	Tändstiftsgapet är felaktigt. Ställ in gabet mellan elektroderna till0,7 till 0,8 mm.
	Luftfiltret är smutsigt. Rengör luftfiltret.	Mer informationfinns i MOTORHANDBOKEN.
Problem med tomgång.	Luftfiltret är smutsigt. Rengör luftfiltret.	Mer informationfinns i MOTORHANDBOKEN.
	Motorns fläktkåpa är igensatt. Avlägsna smutsen.
	Kylflänsarna och luftkanalerna undermotorns fläkthus är blockerade.	Ta bort smuts från kylflänsarna ochluftkanalerna.
Motorn hoppar vid hög hastighet.	Gapet mellan elektroderna påtändstiftet är för litet.	Ställ in gapet mellan elektroderna till0,7 till 0,8 mm.
Motorn överhettas.	Kylluftflödet är begränsat. Ta bort smuts från fläktkåpa, fläkthusoch luftkanaler.
	Fel tändstift. Installera ett tändstift och kylflänsarpå motorn.
Motorn vibrerar onormalt.	Klippaggregatet sitter löst. Dra åt knivarna.
	Klippaggregatet är obalanserat. Balansera knivarna.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon

0511-34 20 10.

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

SIKKERHETSANVISNINGER

1. Monter den øvre delen av håndtaket i den nedre delen med låseknott.

OBS! Knivene roterer när motoren starter. Hold bremsebøylen i arbeidsstilling när gressklipperen er i bruk. Motoren stopper när bremsebøylen slippes.

Fremdrift

intygar att konstruktion och tillverkning av denna produkt

Measured sound power level on an equipment representative for this type: Uppmätt ljudeffektnivå på en utrustning som är representativ för denna typ: Mait lydeffektnivå for utstyr som er representativt for vedkommende type: zmierzony poziom mocy akustycznej urządzenia reprezentatywnego dla danego typu:	Guaranteed sound power level: Garanterad ljudeffektnivå: Garantert lydeffektnivå: Gwarantowana moc akustyczna:	Conformity assessment procedure according to 2000/14/EC: Förfarande för bedömning av överensstämmelse enligt 2000/14/EC: Framgangsmäter for samsvarsvurdering iht. 2000/14/EC: Procedura oceny zgodności na podstawie dyrektywy 2000/14/WE:
94 dB(A) 96 dB(A)		Annex VI / Bilaga VI Vedlegg VI / Załącznik VI

Där tillämpbart, namn och adress hos involverat kontrollorgan:
