Produkttype	Gressklipper
Merke	Meec Tools
Modell	721-396
Strømkilde	Elektrisk med ledning, 230V
Motoreffekt	1500 W
Klippebredde	40 cm
Klippehøydeområde	25-75 mm
Klippehøydeposisjoner	6
Gressoppsamlerkapasitet	50 L
Mulching-funksjon	Ja
Hjultype	Plast med grep
Sammenleggbart håndtak	Ja, for kompakt oppbevaring
Vekt	25 kg
Mål (L x B x H)	1400 x 450 x 1000 mm
Støynivå	90 dB(A)
Sikkerhetsfunksjoner	Dobbel bryter sikkerhet, knivbrems
Vedlikehold	Slip kniven årlig, rengjør etter bruk
Reservedeler	Erstatningskniv tilgjengelig
Garanti	2 år
Bruksanvisning språk	EN, NO, PL, SV

Ofte stilte spørsmål - 721-396 Meec Tools

Hvordan justerer jeg klippehøyden på Meec Tools 721-396?

Bruk spaken nær bakhjulene for å justere klippehøyden. Det er 6 posisjoner fra 25 mm til 75 mm.

Kan gressklipperen brukes til mulching?

Ja, klipperen har en mulching-funksjon. Følg instruksjonene i bruksanvisningen for å aktivere den.

Hvor ofte bør jeg slipe kniven?

Slip kniven minst en gang per sesong eller etter 50 timers bruk for optimal klippeytelse.

Hva er anbefalt måte å rengjøre klipperen på?

Etter hver bruk, koble fra strømmen og tørk av huset med en fuktig klut. Rengjør kniven og undersiden med en børste, unngå vann på elektriske deler.

Har klipperen en sikkerhetsbryter?

Ja, den har et dobbeltbrytersikkerhetssystem som krever begge hender for å betjene, noe som reduserer risikoen for utilsiktet start.

Kan jeg bytte kniven selv?

Ja, erstatningskniver er tilgjengelige. Sørg for at klipperen er koblet fra strømmen og sikkert plassert før du skifter kniv.

Hvilken type strømledning krever klipperen?

Klipperen bruker en standard 230V stikkontakt. Bruk en skjøteledning klassifisert for utendørsbruk med minst 1,5 mm² tverrsnitt.

Er håndtaket sammenleggbart for oppbevaring?

Ja, håndtaket kan foldes sammen for å spare plass. Løsne knottene, fold håndtaket, og stram dem igjen.

Hva er kapasiteten til gressoppsamlerposen?

Gressoppsamleren har en kapasitet på 50 liter. Tøm den når den er omtrent 2/3 full for å opprettholde luftstrømmen.

Hvordan oppbevarer jeg gressklipperen for vinteren?

Rengjør klipperen grundig, tøm eventuell drivstoff hvis tilstede, og oppbevar på et tørt sted. For elektriske modeller, oppbevar ledningen opprullet og unngå frysetemperaturer.

BRUKSANVISNING 721-396 Meec Tools

Forklaring av symboler....16

TEKNISKE DATA 16

BESKRIVELSE....17

MONTERING....18

Håndtak 18

Cressoppsamler 18

klippehøyde 19

HÄNDTERING 19

VEDLIKEHOLD 20

Vedlikehold....20

Rengjøring 21

Oppbevaringsinstruksjoner 21

Feilsøking 21

POLSKI 23

ZASADY BEZPIECZNEGO UŻYTKOWANIA 23

Objaśnienie symboli....25

DANE TECHNICZNE 25

OPIS 26

MONTAZ 27

Uchwyt 27

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

• Bruk alltid gressklipperen sammen med gressoppsamleren eller deflektoren.
• Stopp motoren før gressoppsamleren tømmes eller klippehøyden justeres.
• Plasser aldri hender eller føtter under gressklipperen eller under utkastsområdet när motoren er i gang.
• Fjern alle gjenstander fra plenen før gressklipperen brukes.
• Hold barn, husdyr og andre personer på sikker avstand når gressklipperen brukes.
• Løft aldri gressklipperen när motoren kjøres.
• Berør aldri roterende kniver.
• La aldri barn eller personer som ikke har lest instruksjonene bruke gressklipperen. Lokale bestemmelser kan medføre en aldersgrense.
• Aldri bruk gressklipperen hvis det befinner seg personer, spesielt barn, eller husdyr i nærheten.
• Husk at brukeren er ansvarlig for ulykker eller eventuelle risikoer for andre personer og deres eiendom.
• Bruk alltid stødige sko og langbukser när du skal klippe. Bruk ikke åpne sko og gå aldri barføtt.
• Undersøk området der gressklipperen skal brukes og fjern alle gjenstander som kan være i veien.

ADVARSEL! Bensin er lettantennelig.

• oppbevar drivstoff i en beholder som er laget spesielt for dette formålet.
  – fyll kun på bensin utendørs og røyk aldri under påfyllingen.
  – fyll på bensin før du starter motoren. Fjern aldri bensinlokken og fyll aldri på bensin når motoren kjører eller når den er varm.

• ikke start motoren hvis det er sølt bensin. Fjern gressklipperen fra området med søl, og unngå å lage gnister før bensinen har fordampet.
  – bytt ut bensintanker og lokk på en sikker måte.

• Bytt ut ødelagt lyddemper.

• Kontroller alltid at knivene, knivboltene og klippeaggregatet ikke er slitte eller skadde før du bruker gressklipperen.
  Bytt ut slitte eller skadde kniver og bolter samtidig.
• Ikke start motoren i et lukket rom der farlig kulldioksiddamp kan samles.
• Bruk gressklipperen kun i dagslys eller ved god belysning.
• Bruk ikke gressklipperen på vått gress.
  • Vær forsiktig i skråninger.
• Ikke løp med gressklipperen.
• Kjør aldri gressklipperen opp og ned foran en skråning, kjør den kun langsmed skråningen.
  • Vær forsiktig når du skifter retning i skråninger.
• Ikke bruk gressklipperen i veldig bratte skråninger.
• Vær forsiktig når gressklipperen trekkes mot brukeren.
• Stopp knivene hvis gressklipperen må tippes for å forflyttes over andre flater enn gress.
• Bruk aldri gressklipperen med defekt vern, eller uten verneutstyr som deflektorer og/eller gressoppsamler.
• Endre ikke motorens reguleringsinnstillinger og ikke rus motoren.
• Koble fra alle festingsanordninger før du starter motoren.

• Start motoren etter instruksjonene og hold føttene unna knivene.

• Ikke tipp gressklipperen när du starter motoren.

• Ikke start motoren hvis noen står foran utkastet.
• Hold hender og føtter borte fra roterende deler og utkast.
• Gressklippen må aldri løftes opp eller bæres når motoren er i gang.

Stopp motoren og løsne tennpluggsledningen, kontroller at alle bevegelige deler har stoppet helt og fjern nøkkelen:

– Ved rensing av utkastet.
- Ved kontroll, rengjøring eller service av gressklipperen.
– Etter å ha kjørt på en gjenstand. Kontroller at gressklipperen ikke er skadet og utfør eventuelle reparasjoner før gressklipperen brukes igjen.
– Hvis gressklipperen begynner å vibrere unormalt mye.

Stopp motoren og løsne tennpluggsledningen, kontroller at alle bevegelige deler har stoppet helt og fjern nøkkelen:

– Når gressklipperen forlates.

- Før det fylles på bensin.

• Reduser gassen før motoren stoppes. Hvis motoren er utstyrt med en stoppventil skal drivstofftilførselen stenges av når motoren har stoppet.
• Kontroller at alle muttere, bolter og skruer er ordentlig trukket til.
• Oppbevar aldri gressklipperen med bensin i tanken i et rom der damp kan komme i kontakt med åpen ild eller gnister.
• La motoren kjøle seg ned før gressklipperen settes inn i et lager.
• Minimer faren for brann ved å holde motor, lyddemper og bensintank frie for gress, løv og fett.
• Kontroller regelmessig at gressoppsamleren ikke er slitt eller skadet.
• Bytt ut slitte eller skadde deler.
• Hvis bensintanken skal tømmes må det gjøres utendørs.

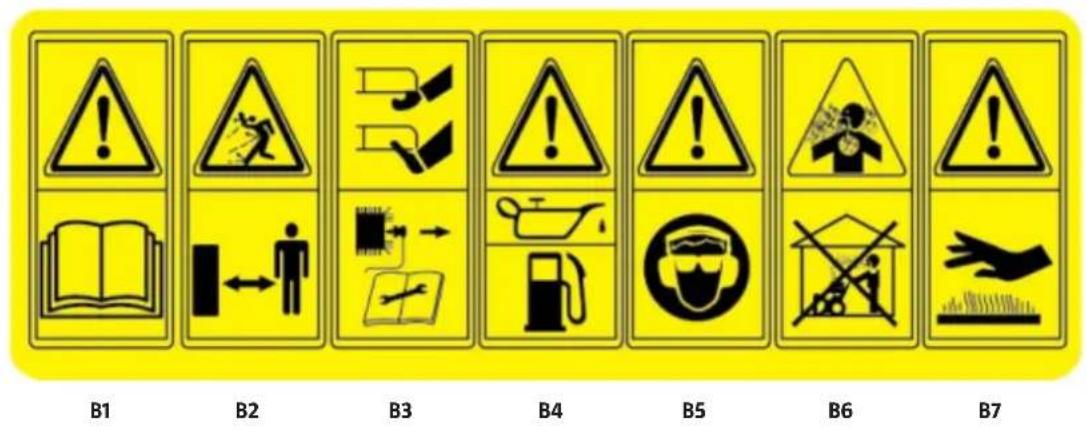

FORKLARING AV SYMBOLER

B1: Les bruksanvisningen nøye før bruk.
B2: Hold øvrige personer borte fra arbeidsområdet.
B3: Fare for hånd- og fotskader. Fjern tennpluggen før noen reparasjoner utføres.
B4: Drivstoff er brannfarlig, hold gressklipperen borte fra ild. Fyll aldri på drivstofftanken när motoren kjører.
B5: Ha på deg vernebriller og hørselsvern ved klipping.
B6: Farlige avgasser. Ikke bruk gressklipperen i lukkede rom uten ventilasjon.
B7: Varme flater.

TEKNISKE DATA

Nettovekt 28,4 kg

Slagvolum 141 CC

Nominell motoreffekt 2,4 kW

Nominelt turtall 2 800 o/min

Klippebredde 457 mm

Klippehøyde 25-75 mm

Drift Selvgående

Oppsamlerens volum 50 l

Lydtrykksnivå, LpA: 81 dB(A), K= 2,5 dB

Målt lydeffektsnivå, LwA: 94 dB(A), K= 2,5 dB

Garantert lydeffektsnivå, LwA: 96 dB(A), K= 2,5 dB

Vibrasjonsnivå: 6,8 m/s2, K= 1,5 m/s2

Bruk alltid hørselsvern!

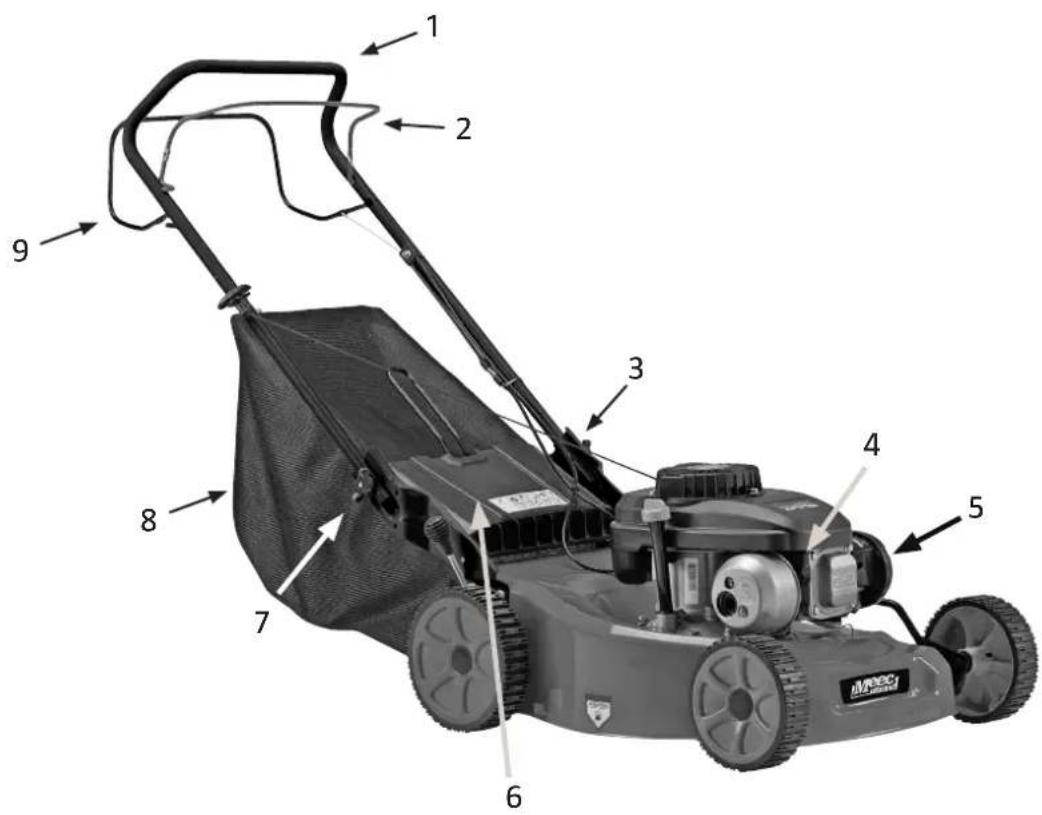

1 Håndtak
2 Bremsebøyle
3 Hurtigkoblinger
4 Tennplugg
5 Drivstoffpumpe

6 Bakre deksel
7 Justeringsskruer, høyde
8 Gressoppsamler
9 Startbøyle

MONTERING

HÅNDTAK

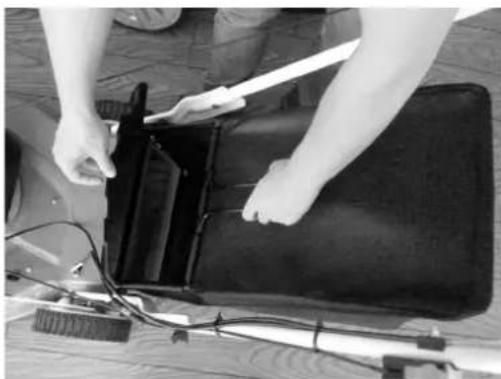

Løft på det bakre dekselet og hekt fast gressoppsamleren.

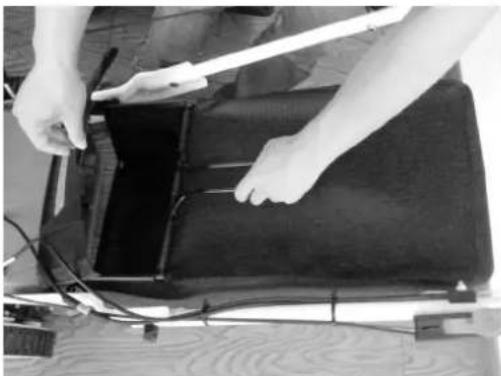

Ta tak i gressoppsamleren og løft den oppover.

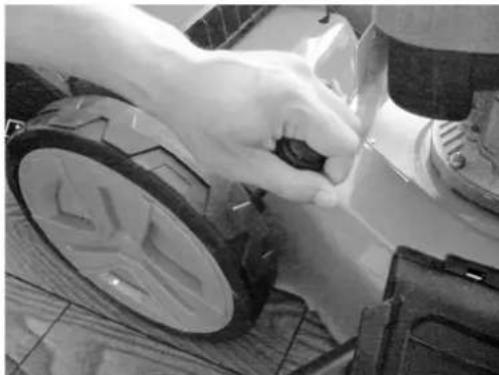

Løsne spaken ved å trykke utover. Juster høyden ved å flytte spaken fremover eller bakover.

VIKTIG! Les motorhåndboken og fyll på bensin og olje før du bruker gressklipperen.

Start motoren

Slik starter motoren när bensin og olje er blitt kontrollert:

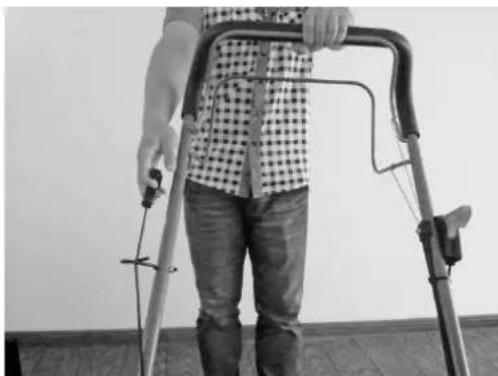

1. Stå bak gressklipperen, ta tak i bremsebøylen og hold den mot det øvre håndtaket.

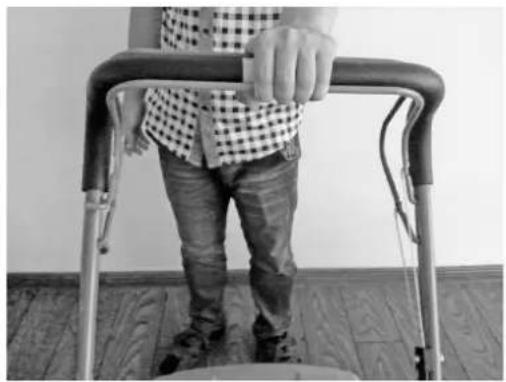

2. Ta tak i bremsebøylen og trekk raskt opp startsnoren. Slipp den langsomt tilbake etter at motoren har startet. Motoren og knivene stopper når bremsebøylen slippes.
3. Juster hastigheten med gassreguleringen på håndtaket.

Gressklipperen går automatisk fremover når startbøylen holdes inne. Hold bøylen ordentlig med begge hendene i bruk.

Stopp motor og gressklipper

Stopp motor og knivene ved å slippe bremsebøylen.

Gressoppsamler

Tøm og rengjør posen og kontroller at ventilasjonsnettet ikke er tilstoppet.

VEDLIKEHOLD

VEDLIKEHOLD

Advarsel! Stopp motoren og løsne tennpluggledningen før det utføres reparasjon og vedlikehold.

• Vedlikeholdsinstruksjoner for motoren finner du i motorhåndboken.
• Stopp motoren og løsne tennpluggledningen før det utføres reparasjoner eller vedlikehold.
• Informasjon om firetaktsmotorer finner du i håndboken for motoren. Kontroller oljenivå regelmessig og fyll på olje eller skift den ut ved behov.
• Kontroller gressklipperen regelmessig og sørg for at alle gressrester fjernes fra klippedekselet.
• Smør hjulakslene og lageret regelmessig.
• Kontroller knivene ofte, de skal alltid være skarpe og velbalanserte.
• Kontroller regelmessig at boltene og skruene er trukket til. Slitasje av. eller dårlig trukket til, muttere kan innebære skader på motoren eller chassis.
• Hvis knivene slår hardt imot en gjenstand skal gressklipperen stoppes og leveres inn på service.

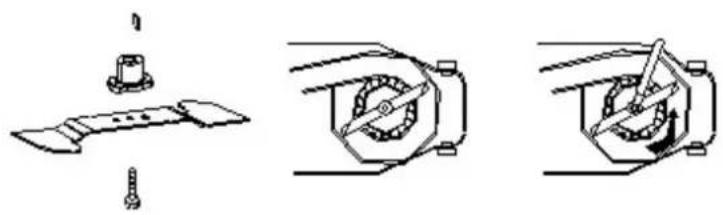

Knivene er produsert i presset stål. Sørg for at knivene er skarpe ved å slipe dem regelmessig, etter cirka 25 timers drift. Sørg for at knivene alltid er velbalanserte.

VIKTIG! Bruk kun originale reservedeler. Reservedeler av dårlig kvalitet kan medføre fare for skade på person og eiendom.

1. Tørk av dekselet med en tørr klut.

2. Spyl under dekselet ved å tippe gressklipperen slik at tennpluggen står oppover.

3. Instruksjoner for rengjøring av motoren finner du i den separate motorhåndboken.

OPPBEVARINGSINSTRUKSJONER

Følgende steg forbereder gressklipperen for oppbevaring.

1. Når gressklipperen er brukt for siste gang i sesongen skal tanken kjøres tom.
2. Rengjør og smør gressklipperen nøye etter anvisningene.
3. I motorhåndboken finner du oppbevaringsinstruksjoner for motoren.
4. Forhindre at knivene ruster ved å smøre dem med chassisfett.
5. Oppbevar gressklipperen på et tørt og rent sted.

OBS!

• Foreta tiltak for å forhindre gressklipperen fra å ruste hvis den skal oppbevares i et uventilert rom eller en redskapsbod. Smør gressklipperen, spesielt ledninger og alle bevegelige deler, med olje eller silikon.
• Kontroller at ledningen ikke bøyes.
• Hvis startsnoren løsner fra holderen på håndtaket skal tennpluggledningen kobles fra og jordes. Trykk ned håndtaket for knivstyring og trekk startsnoren forsiktig ut av motoren. Før inn startsnoren i holderen på håndtaket.

FEILS∅KING

PROBLEM MULIG ÅRSAK TILTAK
Motoren starter ikke.	Chokehåndtaket er ikke i riktig posisjon.	Flytt chokehåndtaket til riktig posisjon.
	Drivstofftanken er tom. Fyll tanken med drivstoff.Du finner mer informasjon i MOTORHÅNDBOKEN.
	Luftfilteret er skittent. Rengjør luftfilteret: Du finner mer informasjon i MOTORHÅNDBOKEN.
	Tennpluggen er løsnet. Trekk til tennpluggen til 25-30 Nm.
	Tennpluggledningen er løs eller koblet fra pluggen.	Koble tennpluggledningen til tennpluggen.
	Tennpluggsgapet er ødelagt. Still inn gapet mellom elektrodene fra 0,7 til 0,8 mm.
	Tennpluggen er defekt. installer en nytennplugg med riktig gap. Du finner mer informasjon i MOTORHÅNDBOKEN.
	Forgasseren er fylt med drivstoff Fjern luftfilteret og dra i startsnoren til forgasseren er renset og installer luftfilteret.
	∅delagt tenningsmodul. Kontakt service.
Motoren er vanskelig å starte eller mister kraft.	Smuss, vann eller tilstoppet drivstofftank.	Tøm ut drivstoffet og rengjør tanken.Fyll tanken med rent, nytt drivstoff.
	Ventilasjonshullet i tanklokket er tett.	Rengjør eller bytt ut tanklokket.
	Luftfilteret er skittent. Rengjør luftfilteret.
Motoren kjører uregelmessig.	Tennpluggen er ødelagt. installer en ny	tennplugg med riktig gap. Du finner mer informasjon i MOTORHÅNDBOKEN.
	Tennpluggsgapet er ødelagt. Still inn gapet mellom elektrodene fra 0,7 til 0,8 mm.
	Luftfilteret er skittent. Rengjør luftfilteret. Du finner mer informasjon i MOTORHÅNDBOKEN.
Problem med tomgang.	Luftfilteret er skittent. Rengjør luftfilteret. Du finner mer informasjon i MOTORHÅNDBOKEN.
	Motorens viftedeksel er tett. Fjern smusset.
	Kjøleflensene og luftkanalene under motorens viftehus er blokkerte.	Fjern smuss fra kjøleflensene og luftkanalene.
Motoren hopper ved høy hastighet.	Gapet mellom elektrodene på tennpluggen er for lite.	Still inn gapet mellom elektrodene fra 0,7 til 0,8 mm.
Motoren overopphetes.	Strømmen av kjøleluft er begrenset. Fjern smuss fra viftedeksel, viftehus og luftkanaler.
	Feil tennplugg. Installer en tennplugg og kjøleflenser på motoren.
Motoren vibrerer unormalt.	Klippeaggregatet sitter løst. Skru til knvene.
	Klippeaggregatet er ubalansert. Balanser knivene.

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

www.jula.no

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.
