Produkttyp	Hi-Fi-system med CD-spelare och tuner
Modell	RXD-700
Märke	Sony
Mått (B x H x D)	ca 440 x 110 x 340 mm
Vikt	ca 7,4 kg
Strömförsörjning	230 V växelström, 50/60 Hz
Effektförbrukning	150 Watt
Förstärkarutgångseffekt	55 + 55 Watt RMS (4 Ohm, 1 kHz, 0,7 % distorsion)
CD-spelare	Digitalt CD-ljudsystem, halvledarlaser (λ=780 nm)
CD-frekvensomfång	20 Hz – 20 kHz (±0,5 dB)
CD-signal-brusförhållande	mer än 114 dB
CD-dynamikomfång	mer än 100 dB
Distorsion (CD)	mindre än 0,003 %
FM-tuner	87,5 – 108,0 MHz (steg 50 kHz)
AM-tuner	531 – 1 602 kHz (steg 9 kHz)
Antenner	FM-sladdantenn, AM-ramantenn (ingår)
Högtalarimpedans	4 – 16 Ohm (A eller B), 8 – 16 Ohm (A+B)
Hörlursanslutning	PHONES (6,3 mm tele)
Timer-funktioner	Sleep-timer (upp till 90 min.), På/av-timer
RDS	Radiodatasystem med PTY, EON
Minnesplatser för stationer	30 (3 banker A, B, C med 10 var)
Programmerad uppspelning (CD)	Slumpvis, Repetera, Program (upp till 24 spår)
Fjärrkontroll	medföljer (2 x AA-batterier)
Rengöring	mjuk trasa med milt rengöringsmedel; inga slipmedel
Säkerhet	KLASS 1 LASER; skydda mot fukt; öppna inte höljet

Vanliga frågor - RXD-700 SONY

Hur ställer jag in klockan på Sony RXD-700?

Tryck på CLOCK SET. Ställ in timmarna med TIMER +/- och tryck på ENTER. Upprepa för minuterna. Klockan går i 24-timmarsformat.

Hur sparar jag radiostationer?

Välj frekvensområde med TUNER FM/AM. Sök efter en station med PRESET +/- (automatiskt eller manuellt). Tryck på MEMORY, välj en minneskod (t.ex. A1) med PRESET +/- och bekräfta med ENTER. Upprepa för fler stationer.

Hur kommer jag åt en sparad radiostation?

Tryck på TUNER FM/AM och därefter på TUNE MODE upprepade gånger tills PRESET visas i displayen. Välj önskad minneskod (A1 till C0) med PRESET +/-.

Vad är Sleep-timern och hur aktiverar jag den?

Sleep-timern stänger av enheten efter en förbestämd tid. Tryck upprepade gånger på SLEEP på fjärrkontrollen för att välja önskad tid (90, 60, 30 eller 15 minuter). För att avaktivera, tryck tills SLEEP försvinner från displayen.

Hur ställer jag in på/av-timern (väckningsfunktion)?

Förbered ljudkällan (CD eller tuner med station). Ställ in volymen. Tryck på SET tills önskad källa visas. Ställ in påslagningstid (timmar och minuter) och därefter avstängningstid. Bekräfta med ENTER. Stäng av enheten med POWER – timern är aktiv.

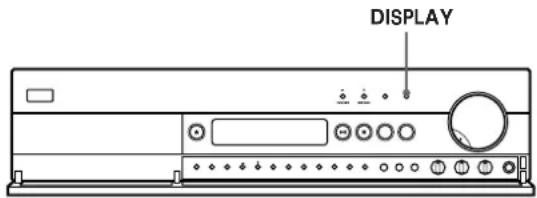

Vad betyder indikeringarna i displayen vid CD-uppspelning?

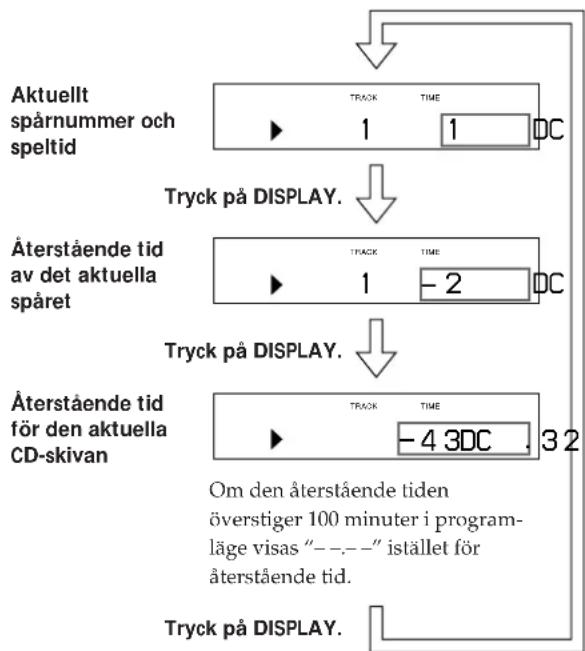

Under uppspelning visas spårnummer och speltid. Genom att trycka på DISPLAY växlar du mellan aktuell spårspeltid, återstående tid för spåret och återstående tid för CD:n. Före uppspelning visar DISPLAY totalt antal spår och total speltid.

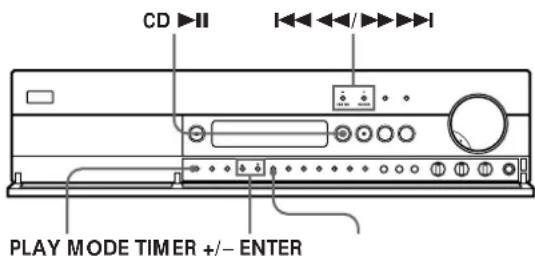

Hur använder jag programmerad uppspelning (Programme Play)?

Tryck på PLAY MODE före uppspelning tills PROGRAM visas. Välj ett spår med TIMER +/- och bekräfta med ENTER. Upprepa för upp till 24 spår. Starta uppspelningen med CD ▶II.

Hur justerar jag volymen eller stänger av ljudet?

Vrid på VOLUME på enheten. På fjärrkontrollen använder du VOL +/-. För att stänga av ljudet, tryck på MUTING på fjärrkontrollen. Tryck igen för att återställa ljudet.

Vad måste jag tänka på vid rengöring av enheten?

Rengör hölje och kontroller med en mjuk trasa lätt fuktad med milt rengöringsmedel. Använd inte slipmedel, skursvampar eller lösningsmedel som alkohol eller bensin. För CD-skivor, torka från mitten och utåt med en rengöringsduk.

Enheten ger inget ljud. Vad kan jag göra?

Kontrollera: 1. Är högtalarna korrekt anslutna? 2. Är rätt ljudkälla vald (CD, tuner, TAPE)? 3. Är volymen uppskruvad? 4. Är hörlurarna urkopplade? 5. Är batterierna i fjärrkontrollen slut? 6. Är ljudet avstängt (MUTING)? Om problemet kvarstår, återställ enheten (med avstängd enhet, håll PRESET – intryckt och tryck på TAPE).

BRUKSANVISNING RXD-700 SONY

Utsätt inte enheten för regn eller fukt, eftersom det då finns risk för brand och/eller elektriska stötar.

Öppna inte höljet, eftersom det kan resultera i risk för elektriska stötar. Överlåt allt underhålls- och reparationsarbete till fackkunniga tekniker.

Placera inte enheten i ett begränsat utrymme utan god luftventilation som t.ex. i en bokhylla eller skåp.

Enheten klassificeras som en LASERprodukt av KLASS 1. LASERPRODUKTENS KLASS 1- MÄRKNING finns på enhetens baksida.

Denna varningsetikett finns på insidan av enheten.

Säkerhetsföreskrifter

Angående säkerhet

• Varning — Om du använder optiska instrument tillsammans med produkten ökar risken för ögonskador.
• Om du tappar något föremål i enheten eller spiller vätska på den, drar du ur kontakten och låter fackkunning personal gå igenom enheten innan du använder den igen.
• Montera inte isär enheten eftersom det då finns risk för elektriska stötar. Överlåt allt underhålls- och reparationsarbete till fackkunniga tekniker.

Angående strömförsörjning

• Innan du använder CD-mottagaren kontrollerar du om dess driftspänning är samma som i det lokala nätet. Driftspänningen anges på namplåten på CD-mottagarens baksida.
• CD-mottagaren är inte bortkopplad från strömkällan (elnätet) under den tid som den är kopplad till vägguttaget, även om själva spelaren är avstängd.
• Om du inte tänker använda CD-mottagaren under en längre tid, drar du ur kontakten till vägguttaget. När du gör detta ska du dra i kontakten, aldrig i själva kabeln.
• Nätkabeln får bara bytas vid en auktoriserad serviceverkstad.

Angående placering

• Du kan undvika överhettning genom att placera CD-mottagaren på ett ställe med god ventilation.
• Placera inte CD-mottagaren på ett mjukt underlag, som t ex en matta, eftersom ventileringsöppningarna då kan blockeras.
• Installera inte CD-mottagaren nära en värmekälla, eller där den är utsatt för direkt solljus, damm, mekaniska vibrationer eller stötar.

Grundfunktioner

• Om CD-mottagaren tas direkt från en kall till en varm plats eller placeras i ett mycket fuktigt rum kan det bildas kondens på linsen inuti enheten. Om detta inträffar fungerar inte enheten. Ta i så fall bort CD-skivan och låt CD-mottagaren stå på ungefär en timme tills all fukt har avdunstat.
• Kontrollera att CD-mottagaren är avstängd och bortkopplad från elnätet innan du ansluter övriga komponenter.

Angående justering av volymen

- Vrid inte upp volymen när du lyssnar på ett avsnitt med mycket låga nivåer eller inga ljudsignaler. Om du gör det kan högtalarna skadas när ett avsnitt med hög nivå spelas.

Angående rengöring

- Rengör höljet, panelen och kontrollerna med en, mjuk duk lätt fuktad med en mild rengöringslösning. Använd inte slipmedel, skurpulver eller lösningsmedel som alkohol eller bensin.

Angående förflyttning

- Glöm inte att ta ur CD-skivan.

Angående förvaring

- Kasta inte kartong och packmaterial. Förpackningen fungerar utmärkt att förvara CD-mottagaren i när du förflyttar den. När du ska flytta CD-mottagararen ska du förpacka den på samma sätt som på fabriken.

Om du har frågor om eller problem med CD-mottagaren, kontakta närmaste Sony-återförsäljare.

Välkommen!

Tack för att du köpte Sony CD-mottagare. Läs igenom bruksanvisningen noga innan du tar enheten i bruk och spara den för framtida behov.

Om bruksanvisningen

Instruktionerna i denna bruksanvisning gäller för modell RXD-700.

Anslutningar

• Instruktionerna i bruksanvisningen beskriver CD-mottagarens reglage. Du kan även använda reglagen på fjärrkontrollen om de har samma eller liknande namn som de på CD-mottagaren.
• Nedanstående symboler förekommer i bruksanvisningen:

Anger att du kan utföra uppgiften med fjärrkontrollen.

Ger anvisningar och tips för att göra uppgiften lättare.

Packa upp 4
Ansluta systemet.... 4
Ställa klockan....6
Förinställa radiokanaler 7

Grundfunktioner

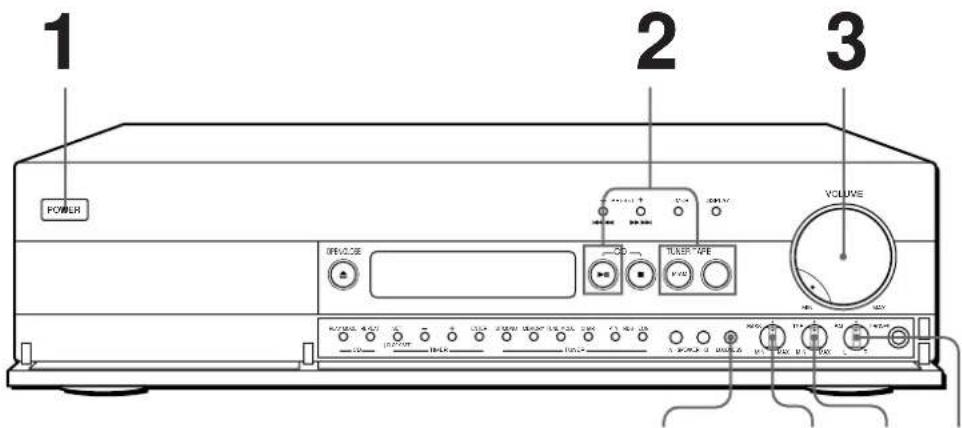

Välja en källa 8

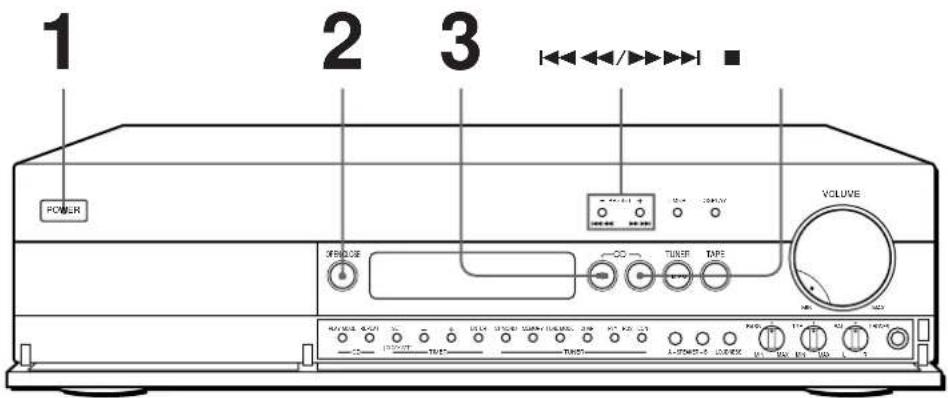

Spela upp en CD-skiva 9
Ta emot förinställda kanaler 10

Avancerade CD-funktioner

Använda CD-teckenfönstret 11

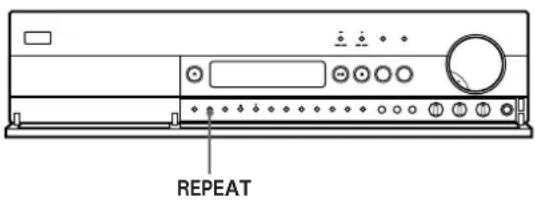

Spela upp CD-spår flera gånger 11

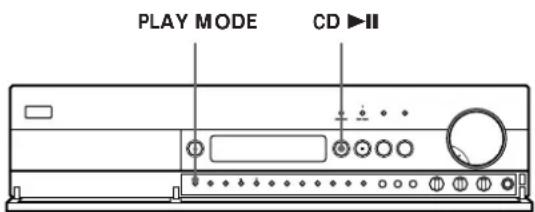

Spela upp CD-spår i slumpmässig ordning
(Slumpmässig uppspelning) 11

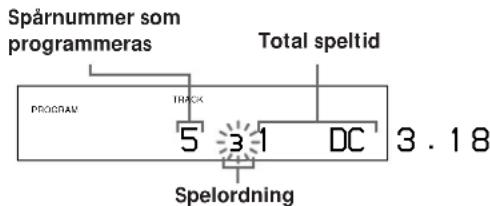

Programmera CD-spår (Programmerad uppspelning).... 12

Avancerade inställningsfunktioner

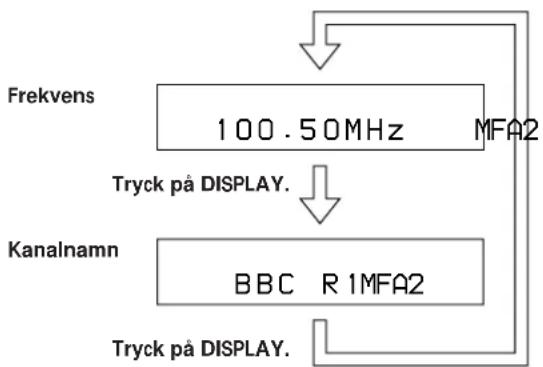

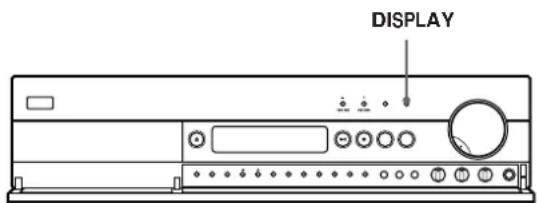

Teckenfönstret 13
Namnge de förinställda kanalerna 13

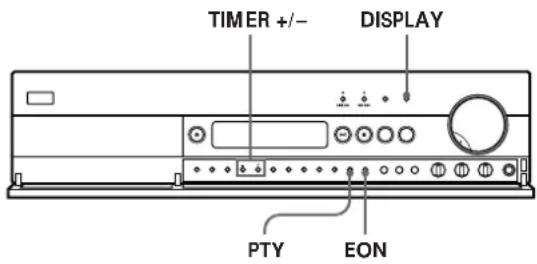

Använda RDS (Radio Data System) 14

Övriga funktioner

Somna till musik (Insomningsfunktion) 16
Vakna till musik (On/Off Timer) 16

Ytterligare information

Viktigt om CD-skivor 17
Felsökning 17
Tekniska data 18

Register

Register 19

Packa upp

Kontrollera att följande delar medföljer:

• Fjärrkontroll (1)
• R6-batterier (storlek AA) (2)
- AM-ramantenn (1)

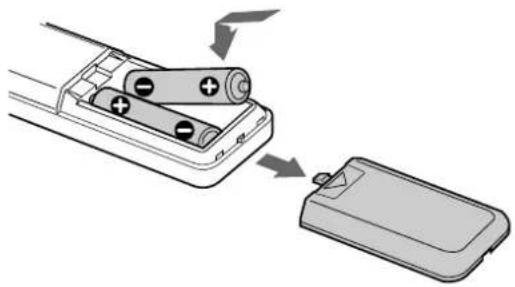

Sätta i batterierna i fjärrkontrollen

Du kan styra CD-mottagaren med den medföljande fjärrkontrollen.

Sätt i två R6-batterier (storlek AA) enligt polanvisningarna + och -. Rikta fjärrkontrollen mot fjärrsensorn Ⓗ på CD-mottagaren.

När behöver batterierna bytas?

Under normal användning räcker batterierna i ca sex månader. Ersätt alla batterier med nya när fjärrkontrollen till CD-mottagaren inte längre fungerar.

OBS!

• Placera inte fjärrkontrollen på en extremt varm eller fuktig plats.
• Se till att du inte tappar några främmande föremål inuti fjärrkontrollen, särskilt när du byter batterier.
• Utsätt inte fjärrsensorn för direkt solljus eller annat starkt ljus. Det kan få mekanismen att fungera dåligt.
• Om du inte använder fjärrkontrollen under en längre tid bör du, för att undvika batteriläckage och korrosion, ta ur batterierna.

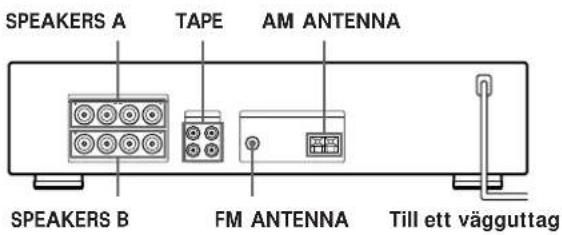

Ansluta systemet

Översikt

I det här avsnittet beskrivs hur du ansluter högtalarna, kassettdäcket, FM-antennen och den medföljande AMramantennen till CD-mottagaren. Stäng av alla komponenter innan du gör några anslutningar.

Anslutning av högtalarsystem

Du kan ansluta två par högtalare, A och B.

Vilka kablar behövs?

Högtalarkabel (tillval) (1 per högtalare)

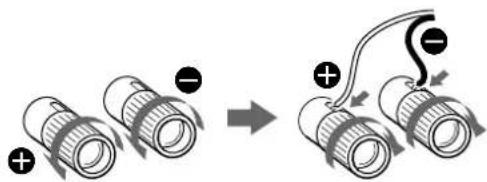

Skala högtalarkabeln ungefär 15 mm och tvinna sedan de skalade ändarna. Se till att ansluta högtalarkabeln till korrekt högtalaringång på komponenterna: + till + och - till -. Om kablarna ansluts till fel högtalaringång kommer ljudet att förvrängas och basförlust uppstå.

Ansluta till högtalarsystem med två kablar

Eftersom de dubbla högtalaruttagen på CD-mottagaren, SPEAKERS A och B ger dig simultan högtalareffekt kan de användas för anslutning av ett högtalarsystem med två kablar.

Välja högtalarsystem A eller B

Tryck på SPEAKER A eller B. Tryck på både SPEAKER A och B för att använda båda högtalarsystemen samtidigt.

OBS!

Använd högtalare med en nominell impedans på 4 till 16 ohm. Vid samtidig användning av två högtalarsystem ska högtalare med en nominell impedans om 8 till 16 ohm användas.

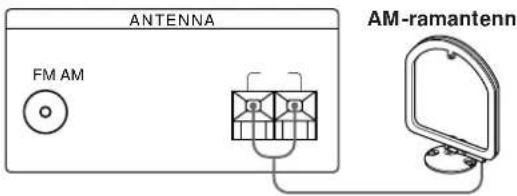

AM-antennanslutningar

Vad behöver jag?

AM-ramantenn (medföljer) (1)

1 Installera den medföljande antennen.

Du kan antingen ha antennen stående (Exempel 1) eller fästa den på en vägg (Exempel 2).

2 Anslut AM-ramantennen till AM ANTENNA-uttagen på CD-mottagarens baksida.

3 Justera antennriktningen för att få bästa mottagning.

I vissa lägen blir signalen till AM-ramantennen starkare än i andra. Ställ in antennen i det läge som ger den bästa mottagningen.

Om ett ljud med hög tonhöjd uppstår när du spelar in AM-sändningar, justerar du AM-ramantennen så att ljudet försvinner.

Om du bor i ett hus som är gjort av armerad betong eller innehåller stål i konstruktionen kanske mottagningen inte blir den bästa eftersom radiovågorna blir svagare inomhus.

Exempel 1 Exempel 2

Kanaler som är svåra att ta emot

Försök att justera ramantennen medan du ställer in kanalerna. Mottagningskvaliteten förbättras om du placerar AM-ramantennen i närheten av ett fönster.

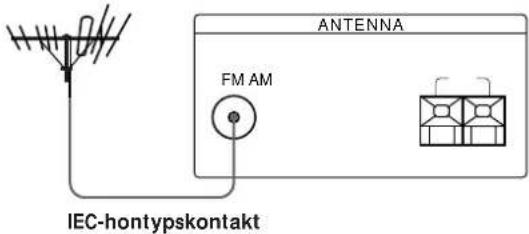

FM-antennanslutningar

Du kan få en bättre ljudkvalitet på FM-sändningarna med en FM-utomhusantenn.

Vad behöver jag?

FM-utomhusantenn (tillval) (1) och 75-ohm koaxialkabel med IEC-hontypskontakt (tillval) (1)

Anslut en FM-utomhusantenn (tillval) till FM ANTENNA-uttaget på CD-mottagarens baksida.

FM-utomhusantenn

Ansluta en jordledning

Om du ansluter en utomhusantenn måste du se till att ansluta en jordad kabel (tillval) till AM ANTENNA m -uttaget (förutom AM-ramantennen) som skydd mot blixtnedslag.

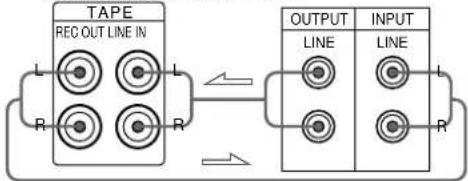

Anslutning av ljudkomponenter

Vilka kablar behövs?

Ljudkabel (tillval) (2)

Anslut ljudkabeln korrekt enligt färgmarkeringarna: Röd (höger) till röd och vit (vänster) till vit. Se till att kontakterna sitter i ordentligt, eftersom det annars kan uppstå brummande störljud och brus.

(forts)

Pilen ⟶ anger signalflöde.

CD-mottagare Kassettdäck

Ljudsignalen för aktuell källa (CD eller kanalväljare) går via TAPE OUT-uttagen.

Ansluta nätkabeln

Anslut nätkabeln till ett vägguttag.

OBS!

Se till att inte dra nätkabeln i närheten av ljudkablar eller anslutningskablar. Störningar eller försämrad ljudkvalitet kan uppstå om ljudkablarna kommer i kontakt med nätkabeln eller om nätkabeln eller högtalarkablar har placerats för nära en ramantenn eller antennkabel.

Innan du använder CD-mottagaren för första gången

Se till att återställa CD-mottagaren.

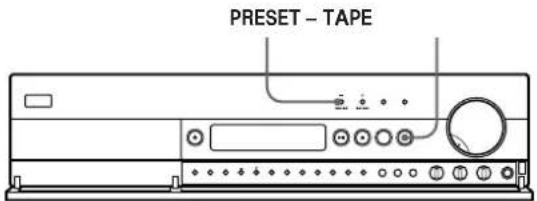

Om strömmen är avstängd trycker du på TAPE samtidigt som du håller ned PRESET –. "All Clear" visas i teckenfönstret.

OBS!

När CD-mottagaren återställs tas alla förinställda radiokanaler bort.

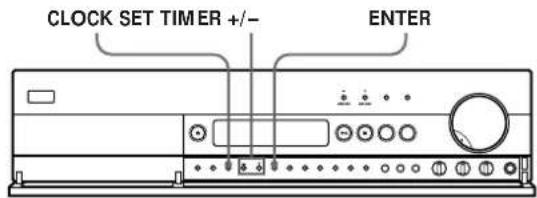

Ställa klockan

Du måste ställa klockan innan du kan utnyttja timerfunktionerna.

1 Tryck på CLOCK SET.

Siffrorna som visar timmar blinkar.

2 Tryck på TIMER +/- för att ställa in timme. Klockan tillämpar 24-timmarsformat.

3 Tryck på ENTER.

Siffrorna som visar minuter blinkar.

4 Tryck på TIMER +/- för att ställa in minut.

5 Tryck på ENTER.

Klockan aktiveras.

Justera klockan när du har ställt in den

Tryck på CLOCK SET och håll intryckt tills siffrorna som visar timmar börjar blinka (ca en sekund), justera sedan klockan enligt anvisningarna ovan.

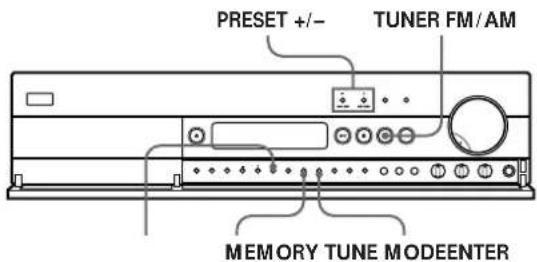

Förinställa radiokanaler

I det här avsnittet beskrivs hur du lagrar upp till 30 av dina favoritkanaler (FM eller AM) manuellt på förinställda koder som består av tecknen (A, B eller C) och siffrorna (1–0), t ex A7. Du kan lagra upp till 10 kanaler på någon av de 3 olika bokstäverna. Du kan använda bokstäverna för att dela in kanalerna efter musikkategori eller band.

1 Tryck på POWER för att sätta på CD-mottagaren.
2 Tryck på TUNER FM/AM upprepade gånger för att välja antingen FM eller AM.
3 Håll PRESET +/- intryckt och släpp upp den när frekvensen ändras. Tryck på PRESET + för att få en högre frekvens och på PRESET – för en lägre frekvens. När enheten hittar en kanal visas "TUNED" i teckenfönstret och sökningen avslutas automatiskt (Automatisk sökning).

Om "PRESET" visas i teckenfönstret

Tryck på TUNE MODE upprepade gånger tills "PRESET" försvinner ur teckenfönstret och följ sedan ovanstående anvisningar.

4 Tryck på MEMORY.

Det lägsta möjliga kodnumret blinkar när enheten är redo att lagra kanalen.

5 Tryck på PRESET +/- upprepade gånger tills önskad förinställd kod visas i teckenfönstret.

Varje gång du trycker på knappen visas följande i teckenfönstret:

Om du lagrar en kanal på en förinställd kod där en annan kanal redan finns lagrad, tas den första kanalen bort.

6 Tryck på ENTER.

Enheten lagrar kanalen vid förinställd kod.

7 Upprepa stegen 2 till 6 för att lagra andra kanaler.

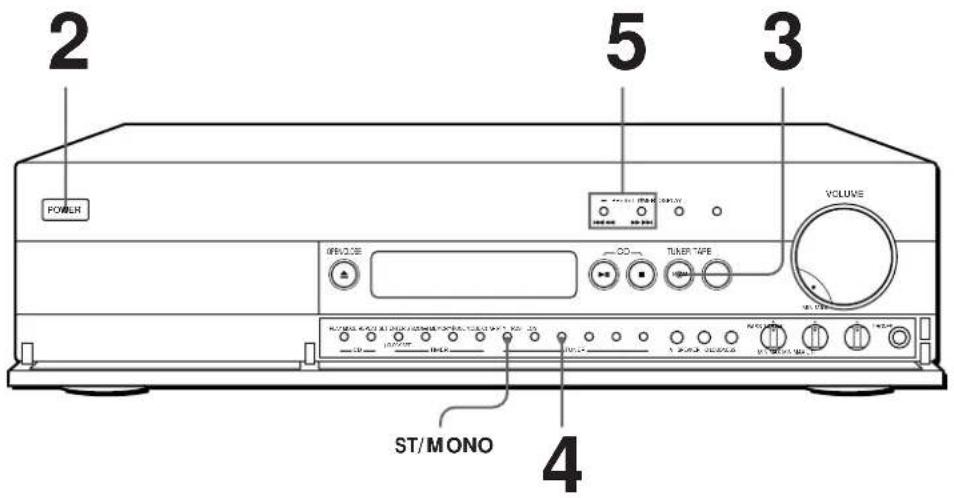

Ställa in AM-kanaler

Justera AM-ramantennens riktning för att få bästa mottagning.

Om STEREO-indikatorn förblir avstängd

Tryck på ST/MONO när en FM-stereosändning tas emot.

Om ett FM-stereoprogram störs

STEREO blinkar i teckenfönstret. Tryck på ST/MONO för att ändra till enkanalig (MONO). Du får ingen stereoeffekt men störningarna minimeras. Om du vill återgå till normalt ljud, trycker du på knappen igen.

Du kan inte ställa in önskad kanal (Manuell sökning)

Med manuell sökning kan du söka igenom alla kanaler som sänder på varje band och ställa in de kanaler som har mycket svaga signaler och som du inte skulle kunna ta emot med automatisk sökning.

1 Tryck på TUNER FM/AM upprepade gånger för att välja FM eller AM.
2 Tryck på PRESET +/- upprepade gånger för att ställa in önskad kanal.

Tryck på PRESET + för att få en högre frekvens och PRESET – för att få en lägre frekvens.

Om "PRESET" visas i teckenfönstret

Tryck på TUNE MODE upprepade gånger tills

"PRESET" försvinner ur teckenfönstret och följ sedan ovanstående anvisningar.

RDS-kanalnamn (Radio Data System) Iagras automatiskt

När du förinställer en RDS-kanal lagras namnet automatiskt vid förinställd kanal.

Namnge kanaler

Följ anvisningarna under "Namnge de förinställda kanalerna" på sidan 13.

OBS!

Om nätkabeln är urkopplad i ca en månad, försvinner de förinställda kanalerna ur CD-mottagarens minne så att du får förinställa dem pånytt.

Välja en källa

- Mer information om hur du ansluter finns på sid 4 – 6.

Lyssna med hörlurar

Anslut hörlurarna till PHONES-uttaget och ställ in SPEAKER A och B till OFF.

Du kan reglera volymen med fjärrkontrollen

Tryck på VOL +/-.

OBS!

Undvik för hög uteffekt så att ljudet förvrängs. Högfrekvent förvrängning kan skada högtalarna.

1 Tryck på POWER för att sätta på CD-mottagaren och vrid VOLUME moturs för att inte skada högtalarna med för hög uteffekt.
2 Tryck på en funktionsknapp för att välja önskad programkälla.

Ljudkälla	Tryck på
Radio	TUNER FM/AM
CD-skiva	CD ▶II
Kassettband	TAPE och spela upp ett band

3 Vrid på VOLUME för att justera volymen.

När du vill	Måste du
Justera basen	Vrida BASS
Justera diskanten	Vrida TRE
Justera balansen	Vrida BAL
Förstärka basen och diskanten vid låga ljudnivåer	Trycka på LOUDNESS
Dämpa ljudet	Trycka på MUTING på fjärrkontrollen

Spela upp en CD-skiva

Uppspelningen börjar inte från första spåret

Tryck på PLAY MODE tills "SHUFFLE" och

"PROGRAM" försvinner ur teckenfönstret.

Du kan snabbt hitta en punkt genom att iaktta teckenfönstret vid paus

Tryck på ◀◀◀◀◀/▶▶▶▶▶ och håll ned tills du hittar punkten. Inget ljud hörs medan du gör detta.

1 Tryck på POWER för att sätta på CD-mottagaren.

2 Tryck på ▲ OPEN/CLOSE och placera en CD-skiva i skivfacket.

Med etikettsidan uppåt
3 Tryck på CD ▶II. Skivfacket stängs och uppspelningen startar (Kontinuerlig uppspelning).

Avbryta uppspelningen

Tryck på CD ■.

Om du vill	Tryck på
Göra en paus under uppspelning	CD ▶II (eller II på fjärrkontrollen)
Återuppta uppspelning efter paus	CD ▶II (eller II på fjärrkontrollen)
Gå till nästa spår	▶▶▶▶I (eller ▶▶I på fjärrkontrollen)
Gå tillbaka till föregående skriva	I◀◀◀◀ (eller I◀◀ på fjärrkontrollen)
Hitta en punkt under uppspelning	I◀◀◀◀ (framåt) eller ▶▶▶▶I (bakåt) på fjärrkontrollen och håll ned knappen tills du hittar punkten (eller ◀◀/▶▶ på fjärrkontrollen)
Stoppa uppspelningen och ta ur skivan	▲ OPEN/CLOSE

Ta emot förinställda kanaler

- Mer information om hur du ställer in en kanal som inte är förinställd finns i kapitlet "Förinställa radiokanaler" på sidan 7 Automatisk eller manuell sökning.

OBS!

• Om inga kanaler har lagrats blinkar "No Preset" i teckenfönstret. Om bara en kanal har lagrats blinkar "1 Preset only".
• I teckenfönstret visas bara de förinställda koderna där kanalerna har lagrats i förväg. Exempel: Om du har lagrat kanalerna på A1, A3 och C2, ändras teckenfönstret på följande sätt när du trycker på PRESET +-knappen.

1 Kontrollera att du har förinställt radiokanalerna. (Mer information om förinställning finns på sidan 7.)
2 Tryck på POWER för att sätta på CD-mottagaren.
3 Tryck på TUNER FM/AM.
4 Tryck på TUNE MODE på fjärrkontrollen upprepade gånger tills "PRESET" visas i teckenfönstret.
5 Tryck på PRESET +/- för att välja önskad förinställd kod (A1 - C0).

Ställa in FM-läget manuellt

Tryck på ST/MONO för att välja mottagningsläge, välj antingen Auto Stereo eller MONO.

• Auto Stereo-läget tar emot stereosändningar med starka signaler. Tryck på ST/MONO upprepade gånger tills "MONO" försvinner ur teckenfönstret.
• MONO-läget mottar kanaler med svaga signaler. Kanalerna tas emot enkanaligt men med ännu mindre brus.

Använda CD-teckenfönstret

I teckenfönstret får du information om CD-skivan.

Kontrollera antalet spår och speltiden

Tryck på DISPLAY innan du påbörjar uppspelningen. I teckenfönstret visas det totala antalet spår och skivans totala speltid.

Informationen visas också när du trycker på

▲ OPEN/CLOSE för att stänga skivtallriken.

Visa information medan du spelar en skiva

När du spelar en CD-skiva visas aktuellt spårnummer och speltid i teckenfönstret.

Kontrollera återstående tid

Varje gång du trycker på DISPLAY-knappen när en CD-skiva spelas upp ändras informationen i teckenfönstret på följande sätt:

Spela upp CD-spår flera gånger

Du kan spela skivorna/spåren flera gånger i valfritt spelläge.

Tryck på REPEAT under uppspelning av en CD-skiva. "REPEAT" visas i teckenfönstret. Enheten upprepar skivorna enligt nedan:

När skivan spelas i läget	Upprepar enheten
Kontinuerlig uppspelning (sidan 9)	Alla spår
Slumpmässig uppspelning (sidan 11)	Alla spår i slumpmässig ordning
Programmerad uppspelning (sidan 12)	Samma program

Avbryta upprepad uppspelning

Tryck på REPEAT upprepade gånger tills "REPEAT" försvinner ur teckenfönstret.

Upprepa det aktuella spåret

Du kan bara upprepa aktuellt spår.

När det spår du vill spelas, trycker du på REPEAT upprepade gånger tills "REPEAT 1" visas i

. 56teckenfönstret.

Spela upp CD-spår i . 1 2 slumpmässig ordning (Slumpmässig uppspelning)

Du kan låta spelaren "blanda" spåren och spela dem i slumpmässig ordning.

Avancerade CD-funktioner

1 Tryck på PLAY MODE upprepade gånger tills "SHUFFLE" visas i teckenfönstret.
2 Tryck på CD ▶II för att starta slumpmässig uppspelning. Indikatorn [C] visas när enheten "blandar" spåren.

Avbryta slumpmässig uppspelning

Tryck på PLAY MODE två gånger.

Du kan starta slumpmässig uppspelning vid uppspelning

Tryck på PLAY MODE en gång, så startas slumpmässig uppspelning från det aktuella spåret.

Programmera CD-spår (Programmerad uppspelning)

Du kan bestämma spårordningen på skivan och skapa ditt eget program. Programmet kan innehålla upp till 24 spår.

1 Tryck på PLAY MODE upprepade gånger tills "PROGRAM" visas i teckenfönstret innan du startar uppspelningen.
2 Tryck på TIMER +/- tills det spårnummer du vill ha visas i teckenfönstret. Uppspelningsordningen blinkar och den totala uppspelningstiden inklusive spår visas i teckenfönstret.

3 Tryck på ENTER för att välja spår.

PROGRAM	TRACK
	5	3	1 DC 3.18

4 Upprepa stegen 2 och 3 för att programmera spåren i önskad ordning.
5 Tryck på CD ▶II för att starta programmerad uppspelning.

Avbryta programmerad uppspelning

Tryck på PLAY MODE.

Programmet finns kvar när den programmerade uppspelningen avslutas

När du trycker på CD ▶II-knappen kan du spela samma program igen.

OBS!

• “--.---” visas istället för den totala uppspelningstiden när den överstiger 100 minuter.
• "FULL" visas i teckenfönstret när du försöker lägga till ett spår till ett program som redan innehåller 24 spår.

Kontrollera spårordningen

Du kan kontrollera programmet under programmerad uppspelning.

1 Tryck på CD ▶II för att göra paus under programmerad uppspelning.
2 Tryck på ◀◀◀◀/▶▶▶▶.

Varje gång du trycker på ▶▶▶▶▶-knappen, visas återstäende spårnummer i den programmerade ordningen. Om du trycker på ◀◀◀◀◀-knappen visas de spårnummer som programmerats innan föregående spår.

Ändra hela programmet

Tryck på CD ■ i stoppläge och skapa sedan ett nytt program på sedvanligt sätt.

Teckenfönstret

Om du namnger alla förinställda kanaler kan du kontrollera informationen om radiokanalerna. Se "Namnge de förinställda kanalerna" på sid 13 för information om namngivning.

Varje gång du trycker på DISPLAY-knappen ändras informationen i teckenfönstret på följande sätt:

Namnge de förinställda kanalerna

Du kan tilldela ett namn på upp till 8 tecken förutom FM RDS-kanaler.

1 Tryck på CHAR. Markören blinkar i teckenfönstret.
2 Tryck på TIMER +/- när du vill välja tecken.
3 När önskat tecken visas trycker du på CHAR för att flytta markören till positionen för nästa tecken.

Om du har gjort fel

Tryck på CHAR upprepade gånger tills det tecken du vill ändra blinkar. (Varje gång du trycker på CHAR blinkar nästa tecken.) Tryck på TIMER +/- när du vill välja ett nytt tecken.

4 Upprepa stegen 2 och 3 tills önskat kanalnamn visas i teckenfönstret.
5 Tryck på ENTER. Det lägsta möjliga kodnumret blinkar för att visa att enheten är redo att lagra kanalen.
6 Tryck på TIMER +/- för att välja förinställd kod där kanalnamnet ska lagras.
7 Tryck på ENTER. Enheten lagrar kanalen vid angiven förinställd kod.
Kontrollera frekvensen för det kanalnamn som visas Tryck på DISPLAY.

Använda RDS (Radio Data System)

Vad du kan göra med RDS

RDS (Radio Data System) är en radiotjänst som gör att radiokanalerna kan skicka ytterligare information tillsammans med den vanliga radioprogramsignalen. Enheten erbjuder tre praktiska RDS-funktioner som visar RDS-information, trafikstyrning, nyheter eller informationsprogram och hitta en kanal efter programtyp. När en RDS-kanal har ställts in tänds RDS-indikatorn. RDS finns bara på FM-kanaler.*

OBS!

RDS fungerar inte ordentligt om den kanal som är inställd inte överför RDS-signalen ordentligt eller om signalstyrkan är svag.

* En del FM-kanaler saknar RDS och erbjuder inte heller samma typ av tjänster. Om du inte känner till RDS-systemet kan du få mer information om RDS-tjänsterna i ditt område från din lokala radiostation.

Visa RDS-information

Tryck på DISPLAY upprepade gånger tills den information du vill ha visas.

Information som visas	Du kan
Kanalnamn*	Hitta en kanal efter namn (t ex., WDR) istället för frekvens
Frekvens*	Hitta en kanal på frekvens
Programtyp	Hitta en viss typ av program som sänds. (Se sid 15 för de typer av program som du kan välja.)
Klocktid (24-timmarssystem)	Visa den aktuella tiden
Radiotext	Visa textmeddelandena som RDS-kanalen har skickat

* Informationen visas även för icke-RDS FM-kanaler. (Se "Namnge de förinställda kanalerna" på sid 13 för kanalnamn.)

OBS!

• Om ett nödanrop kommer från myndigheterna blinkar "PTY ALARM" i teckenfönstret.
• Om en kanal inte erbjuder en viss RDS-tjänst visas "NO..." (t ex "NO PTY") i teckenfönstret.
• Vissa meddelanden kan vara ofullständiga beroende på vilken metod som används vid textsändning.

Avlyssna trafikmeddelanden, nyheter eller informationsprogram (EON)

EON (Enhanced Other Networks) gör det möjligt för denna enhet att automatiskt växla till en kanal som sänder trafikmeddelanden, nyheter eller information. När programmet är avslutat växlar kanalen tillbaka till den kanal som du tidigare lyssnade på (eller den programkälla du lyssnade på). Om du vill använda funktionen ska du lagra kanalerna i förväg.

1 Ställ in en förinställd FM RDS-kanal så att RDS EON-indikatorn tänds i teckenfönstret.
2 Tryck på EON upprepade gånger för att välja det program du vill styra.

När du trycker på EON-knappen ändras informationen i teckenfönstret på följande sätt:

När enheten automatiskt ställer in ett trafiknyhets- eller informationsprogram, blinkar respektive indikator. Om du inte vill lyssna på hela programmet trycker du på EON för att återgå till den ursprungliga kanalen (eller den programkälla du lyssnade på).

Avbryta avlyssningen

Tryck på EON när enheten är i EON vänteläge. Indikatorn stängs av.

OBS!

• Om du ställer in en AM-kanal eller en FM-kanal som saknar RDS-tjänsten släcks den valda indikatorn (TA, NEWS eller INFO) och enheten befinner sig inte i vänteläge för EON-kanaler.
• "Weak Signal" visas när vald kanal har en svag signal. "Returning" visas när enheten försöker ställa in en kanal med svag signal pånytt.
• Stäng av EON-funktionen när du vill spela in ett program utan avbrott, framför allt vid timerinspelning.
• "No EON" visas i teckenfönstret när du väljer ett EON-program innan du ställer in en RDS-kanal.

Söka en kanal efter programtyp (PTY)

Du kan söka efter valfri kanal genom att välja en av de programtyper som visas nedan. Enheten ställer in den typ av program som sänds från de RDS-kanaler som har lagrats i enhentens förinställda minne.

1 Tryck på PTY.

"Select" visas i teckenfönstret.

2 Tryck på TIMER +/- för att välja önskad programtyp. Se nedanstående tabell för de programtyper du kan välja.

3 Tryck på PTY.

Enheten söker efter de förinställda RDS-kanalerna för programmet. ("Search" och programtypen visas omväxlande).

När enheten hittar det program du söker, avslutas sökningen. De förinställda kanalerna som sänder vald programtyp visas och enheten tar emot varje kanal i 8 sekunder.

4 Tryck på PTY när enheten mottar den kanal som sänder önskat program.

Programtyp	Vad du hör
Affairs	Aktuella program som utvecklar aktuella nyheter
Alarm	Nödsändningar
Culture	Program om inhemsk och regional kultur, t ex religion, språk och samhällsangelägenheter
Drama	Radioteater och serier
Education	Utbildningsprogram, t ex “Undervisningsprogram” och råd
Information	Konsumentupplysningsprogram, medicinska råd och väder
L. Classical	Klassisk musik, t ex instrumental, vokal och körer
M.O.R Music	Bakgrundsmusik
News	Nyhcter
Other Music	Musik som inte passar in i någon av ovanstående kategorier, t ex jazz, och blues
Pop Music	Populärmusikprogram
PTY undefined	Övriga program som inte har definierats ovan
Rock Music	Rockmusikprogram
Science	Naturvetenskap- och teknikprogram
Sport	Sportprogram
S. Classical	Framföranden av större orkestrar, kammarmusik, opera etc.
Varied	Övriga programtyper, t ex kändisintervjuer, frågesporter och kommedier

Somna till musik (Insomningsfunktion)

Du kan ställa in så att CD-mottagaren stängs av automatiskt vid angiven tidpunkt.

Tryck på SLEEP på fjärrkontrollen när strömmen är på. Varje gång du trycker på SLEEP visas följande i teckenfönstret:

Avbryta insomningsfunktionen

Tryck på SLEEP på fjärrkontrollen upprepade gånger tills "SLEEP" försvinner ur teckenfönstret.

Du kan kontrollera återstående tid innan CD-mottagaren stängs av

Tryck på SLEEP på fjärrkontrollen. Den återstående tiden visas också i teckenfönstret.

Vakna till musik (On/Off Timer)

Du kan ställa in så att CD-mottagaren slås på automatiskt varje dag vid en bestämd tidpunkt. Kontrollera att du har ställt in klockan innan du ställer in On/Off Timer. (Se "Ställa klockan" på sid 6.)

1 Förbereda den programkälla du vill lyssna på. Om du vill lyssna på en radiosändning ställer du in önskad kanal.
2 Justera volymen med VOLUME.
3 Tryck på SET upprepade gånger tills önskad programkälla ("CD ON" eller "TUNER ON") visas i teckenfönstret. Siffrorna som visar timmar blinkar.
4 Tryck på TIMER +/- för att ställa in timme och tryck därefter på ENTER. Siffrorna som visar minuter blinkar.
5 Tryck på TIMER +/- för att ställa in minuter och tryck därefter på ENTER. "CD OFF" eller "TUNER OFF" visas i teckenfönstret.
6 Ställ in vilken tid uppspelningen ska avslutas genom att följa stegen 4 and 5. "TIMER ON" tänds och i teckenfönstret visas starttid, stopptid och programkälla innan det återgår ursprungligt teckenfönster.
7 Tryck på POWER för att stänga av på CD-mottagaren.

Kontrollera inställningen

Tryck på TIMER två gånger. I teckenfönstret visas starttid och stopptid.

Avbryta On/Off Timer

Tryck på TIMER. Angivelsen försvinner ur teckenfönstret. Om du trycker på TIMER-knappen igen visas "TIMER ON" och den On/Off Timer du har ställt in aktiveras igen.

Viktigt om CD-skivor

Viktigt om CD-skivor

• Vidrör endast skivan genom att fatta tag i kanterna. Vidrör inte skivans yta.
• Sätt inte papper eller tejp på skivans yta.

Inte så här

• Utsätt inte CD-skivan för direkt solljus eller varma källor såsom varmluftsutsläpp. Förvara den inte heller i en bil som står parkerad i direkt solljus där temperaturen kan stiga dramatiskt.
• Använd inte vilken stabilisator och/eller skivskydd som helst. Om du gör det kan CD:n eller enheten skadas.
• När CD-skivan inte spelas bör den alltid förvaras i sitt fodral.

Angående rengöring

- Innan du spelar, rengör du skivan med en trasa. Torka CD-skivan från mitten och utåt.

- Använd inte bensin, thinner eller andra lösningsmedel som finns att köpa i handeln, och inte heller antistatspray avsedd för LP-skivor av vinyl.

Felsökning

Om du råkar ut för något av följande när du använder CD-mottagaren, kan denna felsökningsguide hjälpa dig lösa problemet. Om problemet kvarstår kontaktar du närmaste Sony-återförsäljare.

Ljudbortfall.

→Anslut ljudkablarna ordentligt.
→Anslut CD-mottagaren och övriga ljudkomponenter på korrekt sätt.
→Anslut antennerna.
→Tryck på korrekt funktionsknapp för att välja programkälla.
→Om du inte har tryckt på SPEAKER A eller B-knappen.

Inget ljud återges via den ena kanalen eller så är ljudet obalancerat.

→Reglera BAL när du vill justera balansen.
→Kontrollera högtalar- och ingångsanslutningar för den tysta kanalen.

Bas eller diskant hörs för svagt.

→Ändra högtalarpositioner eller rumsförhållanden för att eliminera hinder i ljudbanan.

Förvrängt ljud.

→Fel val av ingångssignal.
→Högtalarna har otillräcklig innivåkapacitet. Sänk volymnivån.

Basförlust eller otydlig placering av instrument.

→Högtalarkabeln och polerna har kastats om. Koppla tillbaka kablarna med polerna vända åt rätt håll.

Brummande ljud och brus.

→Anslut ljudkablarna ordentligt.
→CD-mottagaren påverkas av störningar från TV:n. Flytta CD-mottagaren från TV:n eller stäng av TV:n.

Fjärrkontrollen fungerar inte.

→Ta bort eventuella hinder mellan fjärrkontrollen och CD-mottagaren.
→Rikta fjärrkontrollen mot fjärrsensorn Ⓡ på CD-mottagaren.
→Fjärrkontrollen är för längt från CD-mottagaren. Flytta närmare CD-mottagaren.
→Byt ut batterierna i fjärrkontrollen mot nya om de är svaga.

Ytterligare information

Du kan inte ställa in en frekvens.

→Justera antennpositionen.
→Anslut en extern antenn för FM-sändningar.
→Förinställ kanalerna igen om du har flyttat.

Det finns starkt brum och/eller bakgrundsbrus.

→Justera antennpositionen och riktningen.
→Ställa in rätt frekvens.
→Anslut en extern antenn för FM-sändningar.
→Flytta CD-mottagaren bort från störningskällan.

RDS fungerar inte.

→Kontrollera att du har ställt in en FM-kanal.
→Välj en starkare FM-kanal.

Om "No Preset" visas i teckenfönstret.

→Om nätkabeln har varit urkopplad i mer än en månad, töms minnet. Förinställ kanaler na igen.

Kanalen avbröts av en annan kanal/Enheten börjar automatiskt söka efter kanaler.

→EON-funktionen fungerar. Stäng av EON när du inte vill att det aktuella programmet ska avbrytas.

Korrekt teckenfönster eller information visas inte.

→Kontakta radiostationen för att ta reda på om de erbjuder ifrågavarnde tjänst. Om så är fallet kanske tjänsten tillfälligt är ur funktion.

CD:n fungerar inte.

→Det finns ingen CD-skiva i enheten (“-NO DISC-” visas i teckenfönstret). Sätt in en CD-skiva.
→Placera CD-skivan med etikettsidan vänd uppåt i skivfacket.
→Rengör CD-skivan (se sidan 17).
→Fuktbildning i CD-spelaren. Ta ur skivan och låt CD-mottagaren vara avstängd i cirka en timme (se sid 2).

Om eventuella fel kvarstår återställer du CD-mottagaren genom att följa anvisningarna på sid 6.

Tekniska data

Förstärkare

Kontinuerlig RMS-uteffekt

55 + 55 watt

(4 ohm vid 1 kHz, 0.7% THD)

Ingångar

TAPE LINE IN (phonouttag):

känslighet 150 mV, impedans

50 kiloohm

Utgångar

System Digitalt ljudsystem för CD-skivor

Laser Halvledarlaser

( = 780 ~nm)

Emission: kontinuerlig

Laseruteffekt Max 44,6 ∝ W*

* Uteffekten är värdet mätt på ett avständ av 200 mm från objektlinsens yta på det optiska pickupblocket med 7 mm hål.

Våglängd 780 – 790 nm

Frekvensomfäng 20 Hz – 20 kHz (±0.5 dB)

Signal-brusförhållande Över 114 dB

Dynamiskt omfång Över 100 dB

Övertonsdistortion Mindre än 0,003%

Kanalseparering Över 108 dB (1 kHz, 20 kHz LPF)

Tuner

Avsökningsområde 87,5 – 108,0 MHz

(50 kHz steg)

Antenn FM-trådantenn

Antennanslutningar 75 ohm obalanserad

Mellanfrekvens 10,7 MHz

Känslighet vid 26 dB lågt ljud

Användbar känslighet (IHF)

10,3 dBf, 0.9 μV/75 ohm

S/N

vid 1 kHz Mono: 0,04%

Stereo: 0,07%

Separering 45 dB vid 1 kHz

Frekvensomfäng 30 Hz – 15 kHz (+0,3/-0,7)

AM-tuner

Avsökningsområde 531 – 1.602 kHz

(9 kHz steg)

Användbar känslighet

300 μV/m

S/N

50 dB (50 mV/m, 999 kHz)

Övertonsdistortion 0,3 % (50 mV/m, 400 Hz)

Allmänt

Strömförsörjning

230 V växelström, 50/60 Hz

Strömförbrukning

150 watt

Dimensioner(b/h/d)

Ca 440 · 110 · 340 mm inklusive

utskjutande delar och reglage

Vikt

Ca 7,4 kg

Medföljande tillbehör

Se sid 4.

Register

A, B

Ansluta 4

Anslutningar 4

AM-antenn 5

FM-antenn 5

högtalarsystem 4

jordledning 5

ljudkomponent 5

nätkabeln 6

översikt 4

Automatisk sökning 7

Återstående tid 11

C, D

CD-information 11

E

EON 14

F, G

Felsökning 17

Fjärrkontroll 4

FM-läge 10

Förinställa radiokanaler 7

H, I, J, K

Hantera CD-skivor 17

Hitta

genom medlyssning 9

via teckenfönstret 9

K

Kontrollera spårordningen 12

L

Lagra radiokanaler. Se

Förinställa

M

Manuell sökning 7

N

Namnge kanaler 13

0

On/Off Timer 16

P, Q

Packa upp 4

PTY 15

R

RDS 14

S

Spela upp en CD-skiva

Kontinuerlig uppspelning 9

Programmerad uppspelning 12

Slumpvis uppspelning 11

Upprepad uppspelning 11

Söka. Se Hitta

Söka. Se motta sändningar

Ställa in ljudet 8

Ställa klockan 6

T

Ta emot förinställda kanaler 10

Total speltid 11

U

Upprepa

alla 11

aktuella spår 11

Uppvakningsfunktion 16

V, W, X, Y, Z

Välja en källa 8

Visa information 13

Namn på kontroller

Knappar

CD ▶II 8,9,11,12

CD ■ 9

CHAR 13

CLOCK SET 6

DISPLAY 11, 13

ENTER 6,7,12,13,16

EON 14

MEMORY 7

MUTING 8

▲ OPEN/CLOSE 9

PLAY MODE 11, 12

PRESET + / - 7,10

REPEAT 11

PTY 15

SET 16

SLEEP 16

ST/MONO 10

TAPE 8

TIMER 16

TIMER + / - 6 ,12,13,14,16

TUNE MODE 7,10

TUNER FM/AM 7,10

1 9

Omkopplare

LOUDNESS 8

POWER 8

SPEAKER A/B 4

Kontroll

BAL 8

BASS 8

TRE 8

VOL+/-8

VOLUME 8

Uttag

PHONES 8

Övriga

Skivfack 9

Teckenfönstret 11, 13

R 4

ADVARSEL

Med etiketsiden opad

Svag bas eller diskant.

Fortsat afspilning 9

Gentag afspilning 11

Programmeret afspilning 12

Automatisk tuning 7

C

CD-displayoplysninger 11

D

Displayoplysninger 13

E

EON 14

F

Fejlfinding 17

Fjernbetjening 4

FM-tilstand 10

G
