KD-R501 - Bilradio JVC - Gratis bruksanvisning och manual

Produkttyp	Bilradio med CD/USB/AM/FM/AUX
Märke	JVC
Modell	KD-R501
Mått (installation)	182 mm × 52 mm × 160 mm (B×H×D)
Mått (panel)	188 mm × 58 mm × 12 mm (B×H×D)
Vikt	1,3 kg (exkl. tillbehör)
Strömförsörjning	14,4 V DC (11 V – 16 V tillåten), negativ jordning
Maximal uteffekt	50 W per kanal (fram/bak)
Kontinuerlig uteffekt (RMS)	19 W per kanal i 4 Ω, 40 Hz – 20 kHz, < 0,8% THD
Högtalarimpedans	4 Ω – 8 Ω tillåten
Frekvensrespons	40 Hz – 20 kHz
Signal-brusförhållande	70 dB
Linjeutgångsnivå/-impedans	2,5 V / 20 kΩ (Full scale)
Tunerfrekvensområde (FM)	87,5 MHz – 108,0 MHz
Tunerfrekvensområde (AM)	MW: 522 kHz – 1 620 kHz, LW: 144 kHz – 279 kHz
CD-spelartyp	CD-spelare (laser Klass 1)
Mediestöd	CD, CD-R, CD-RW, USB-enheter (MP3/WMA)
Anslutningar	USB (fram), AUX IN (3,5 mm jack), fjärrkontrollsensor
Färg belysning	Justerbart (29 fasta färger + användarfärger)
Avtagbar kontrollpanel	Ja, med stöldskydd
Övriga funktioner	RDS (AF, REG, TA, PTY), SSM, equalizer (7 förinställningar + användare), telefonsänkning
Underhåll	Rengör anslutningar med alkohol; linsen kan visa kondens
Säkerhet	Volym inte för hög under körning; ingen exponering för värme/fukt
Reparation/delar	Inga användarreparbara delar; kontakta auktoriserad servicepersonal
Garanti	Uppfyller EU-direktiv för elektromagnetisk kompatibilitet och säkerhet

Vanliga frågor - KD-R501 JVC

Hur stänger jag av displaydemonstrationen?

Håll MENU intryckt, vrid reglaget till DEMO, tryck på det, välj DEMO OFF och bekräfta.

Hur ställer jag in klockan?

Håll MENU intryckt, gå till CLOCK > CLOCK SET. Ställ in timmen, tryck på reglaget för att gå till minuter, och ställ in dessa. Välj sedan 24H/12H för din preferens.

Varför fungerar radion dåligt eller låter den brusigt?

Kontrollera att antennen är ordentligt ansluten. Du kan även aktivera mono-funktionen via MENU > TUNER > MONO ON för bättre FM-mottagning, men stereo-effekten går då förlorad.

Hur kan jag mata ut en skiva om den fastnar?

Tryck på eject-knappen. Om det inte fungerar kan du tvinga ut skivan: stäng av strömmen, håll SRC intryckt och tryck på eject. Se sidan 3 i manualen för detaljer.

Kan jag spela MP3-filer från ett USB-minne?

Ja, anslut ett USB-minne till USB-ingången fram. Tryck på SRC för att välja USB. Uppspelningen startar automatiskt. Minnet måste vara formaterat FAT32/16/12 och innehålla MP3/WMA-filer.

Hur ställer jag in equalizern?

Håll MENU intryckt, gå till EQ. Välj en förinställning (ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER). För USER: välj USER, håll MENU intryckt, ställ in BASS, MIDDLE och TREBLE med frekvens, nivå och Q-faktor.

Vad betyder TA-indikatorn?

TA står för trafikinformation. Om indikatorn lyser är mottagaren i TA-standby: den växlar tillfälligt till trafikmeddelanden när de sänds. Du kan sätta på/stänga av detta med T/P-knappen.

Hur kan jag återställa enheten?

Tryck på reset-knappen på frontpanelen (vanligtvis ett litet hål) med en penna eller gem. Alla inställningar raderas. Se sidan 3 i manualen.

Kan jag ansluta en extern enhet via AUX?

Ja, anslut enheten till AUX IN-anslutningen (3,5 mm jack) på kontrollpanelen. Tryck på SRC tills AUX IN visas. Se till att AUX ON är inställt i menyn SRC SELECT.

Hur kan jag ändra färgen på belysningen?

Håll MENU intryckt, gå till COLOR. Välj en av de 29 fasta färgerna eller USER för att skapa din egen färg (för dag och natt). Vrid på reglaget för att välja.

BRUKSANVISNING KD-R501 JVC

Se sidan 6 för att avbryta demonstrationen i teckenfönstret.

Se separat handbok för installation och anslutning.

Tack för att du köpt en JVC produkt.

Var snäll och läs noga alla instruktioner innan du använder den, så att du vet hur den ska skötas och kan få ut mesta möjliga av den.

ATT OBSERVERA ANGÅENDE LASERPRODUKTER

1. LASERPRODUKT AV KLASS 1
2. WARNING: Öppna inte det övre skyddet. Det finns inga delar inuti som användaren själv kan utföra service på; låt service utföras av utbildad servicepersonal.
3. WARNING: Synlig och/eller osynlig laserstrålning, klass 1M, när denna del är öppnad. Betrakta ej strålen med optiska instrument.
4. REPRODUKTION AV ETIKETT: VARNINGSETIKETT, PLACERAD PÅ APPARATENS UTSIDA.

CAUTION	ATTENTION	AVISO	VARNING	注意	CAUTION
VISIBLE AND/OR INVISIBLE CLASS 1M LASER RADIATION WHEN OPEN. DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS. EC60825-4:2001 (ENG)	RAYONNEMENT LASER VISIBLE ET/OU INVISIBLE DE CLASSE 1M UNE POIS OUVERTI. NE PAS REGARDER DIRECTMENT AVEC DES INSTRUMENTS OPTIQUES. (FRA)	RADIACIÓN LASER DE CLASE 1M VISIBLE Y/O INVISIBLE CUANDO ESTA ABERTO. NO MIRAR DIRECTAMENTE CON INSTRUMENTAL OPTICO. (ESP)	SYNUG OCH/ELLER OSYNUG LASERSTRALING. KCLASS 1M, NÁR DENNA DEL ÁR ÖPPNAD. BETRAKTA BJ STRÅLEN MED OPTSKA INSTRUMENT. (SWB)	ここを聞くと可視及びまたは不可視のクラス 1M レーザー放射が出ます。光学装置で直接見ないでください。(JPN)	VISIBLE AND/OR INVISIBLE CLASS II LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM. FDA 21 CFR (ENG)

Produkter

Information för användare gällande bortskaffning av gammal utrustning och batterier

Dessa symboler anger att produkter och batterier med denna symbol inte ska kasseras som vanligt hushållsavfall, när de inte ska användas mer. Om du vill kassera denna produkt och batteri, så ska detta göras i enlighet med den lagstiftning som gäller i landet och kommunen där du bor. Genom att avyttra denna produkt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskliga hälsan.

Observera!

Märkningen Pb under symbolen för batterier indikerar att detta batteri innehåller bly.

Varning!

Om du måste justera mottagaren under färd måste du ha god uppsikt runtom bilen för att undvika en trafikolycka.

Varning angående volyminställning:

Digitala enheter (CD/USB) åstadkommer mycket lite brus i jämförelse med andra källor. Sänk volymen före uppspelning av dessa digitala källor för att undvika att skada högtalarna genom en plötslig ökning av utgångsnivån.

För säkerhets skull...

• Höj inte ljudnivån för mycket, eftersom det blockerar ljuden utifrån och därmed gör bilkörningen riskabel.
• Stoppa bilen innan du utför någon komplicerad manöver.

Temperaturen inne i bilen...

Om bilen stått parkerad länge i varmt eller kallt väder, vänta tills temperaturen i bilen blivit mer normal innan du kopplar på enheten.

Så här avlägsnar du kontrollpanelen

Så här sätter du tillbaka kontrollpanelen

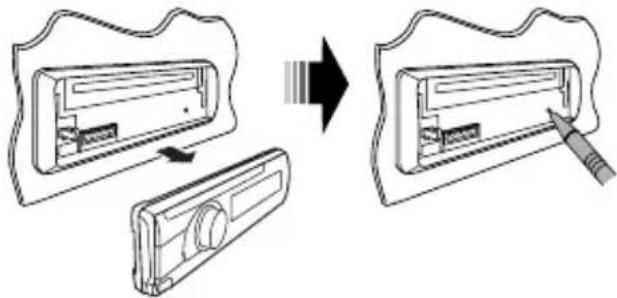

Hur apparaten nollställs

• Dina förinställningar raderas också.

Mata ut en skiva med väld

• Du kan mata ut den isatta skivan med våld även om den är låst. Se sidan 10 för information om att läsa/låsa upp skivan.
• Var försiktig så att du inte tappar skivan när den matas ut.
• Om detta inte fungerar, försök att återställa din mottagare.

Så här avlägsnar du kontrollpanelen ...... 3

Så här sätter du tillbaka kontrollpanelen ..... 3

Hur apparaten nollställs 3

Mata ut en skiva med våld 3

FUNKTIONER

Grundläggande funktioner 4

Förberedelse 6

Lyssna på radio 7

Skivfunktioner 10

Lyssna på andra externa komponenter....12

Använda fjärrkontrollen—RM-RK50 ...... 13

INSTÄLLNINGAR

Välja ett förinställt ljudläge 14

Menyfunktioner 16

Färginställningar (för KD-R501) 19

REFERENSER

Ytterligare information om mottagaren ..... 20

Felsökning 23

Underhåll 25

Specifikationer 26

Det här märket används för att indikera...

Vrid kontrollratten för att göra ett val och tryck sedan för att bekräfta valet.

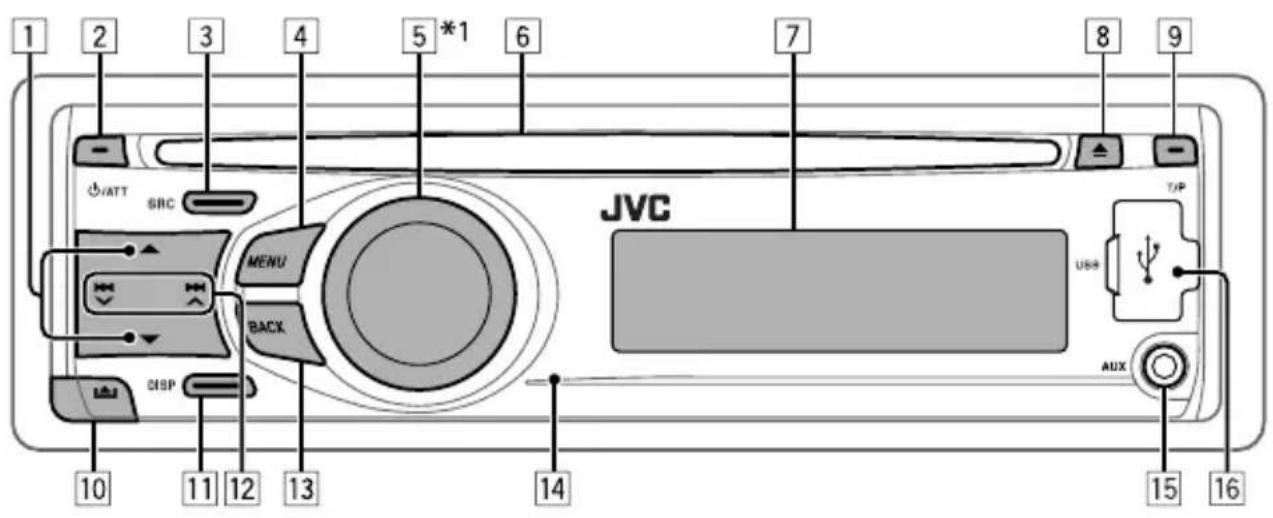

Grundläggande funktioner

1 • FM/AM: Välj förinställd station.

• CD/USB: Välja mapp.

2 • Slå på strömmen.

• Dämpa ljudet (om strömmen är på).

- Slå av strömmen [Håll].

3 Väljer källan.

FM → CD * 2 → USB → AUX IN *3 → AM *3 → (tillbaka till början)

4 • Aktivera listfunktionerna.

- Ange menyinställning [Håll].

5 • Styra volymen*4 eller välja alternativ [Vrid].

- Bekräfta valet [Tryck på] .

- FM: Aktivera sökläget för SSM [Håll] .

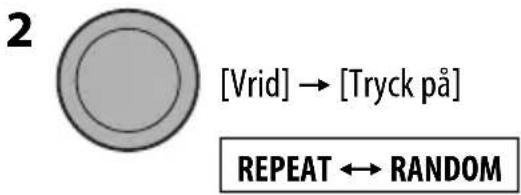

• CD/USB: Aktivera uppspelningsläget [Håll].

Pausa/återuppta uppspelning* [Tryck på] .

6 Skivfack

7 Teckenfönster

8 Mata ut skiva.

9 • Aktivera/avaktivera beredskapsmottagning av trafikmeddelanden (TA).

- Aktivera sökläget för PTY [Håll].

10 Avlägsna panelen.

11 Ändra informationen i teckenfönstret.

12 • FM/AM: Sök efter station.

• CD/USB: Välj spår.

13 Återgå till föregående meny.

14 Fjärrkontrollsensor

- Du kan styra denna mottagare med en fjärrkontroll som du själv köpt. För ytterligare information, se sidan 13.

15 AUX (auxiliary)-ingångsuttag

16 USB-ingångsuttag (Universal Serial Bus)

*1 Även kallat "Styr samtal" i den här handboken.

*2 "CD" kan inte väljas som uppspelningskälla om det inte finns någon skiva i enheten.

*3 Du kan inte välja dessa källor om de inaktiverats på menyn (se "SRC SELECT" under "Menyfunktioner" på sidan 19).

*4 Du kan fortfarande justera volymen under paus när vald källa är CD/USB. Kontrollera att du inte har höjt volymnivån för mycket innan du återupptar uppspelningen.

KD-R501: Du kan ändra belysningen av skärmen och knapparna (se "COLOR" på sidan 17).

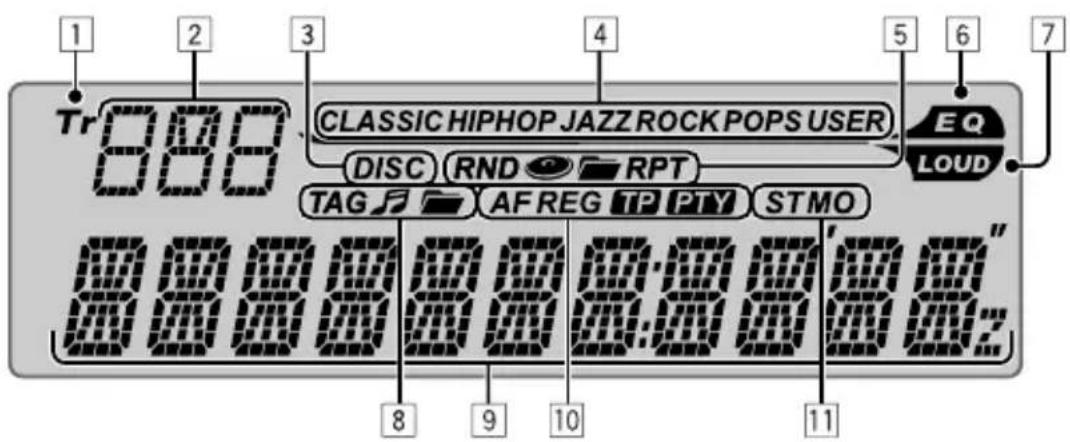

1 Tr (spår)-indikator
2 Visning av källa / Spårnummer / Mappnummer / Tidnedräkningsindikator
3 DISC-indikator
4 Ljudläge indikatorer—CLASSIC, HIP HOP, JAZZ, ROCK, POPS, USER
5 Uppspelningsläge / alternativindikatorer— RND (slumpmässig), (skiva), (mapp), RPT (upprepa)
6 EQ (utjämnare)-indikator

7 LOUD (ljudstyrka)-indikator
8 Skivinformationsindikatorer— TAG (tagginformation), spår/fil), (mapp)
9 Huvudfönster
10 Radio Data System-indikatorer—AF, REG, TP, PTY
11 Radiomottagningsindikatorer—ST (stereo), MO (enkanalig)

Förberedelse

Avbryta demonstrationen på skärmen och ställa klockan

• Se även sidan 16.

1			Slå på strömmen.
2		[Håll]Tryck och håll in tills huvudmenyn visas. [Vrid] → [Tryck på]• Upprepa prceduren.	Avbryt demonstrationerna i teckenfönstretVälj “DEMO” och sedan “DEMO OFF”.Ställ klockanVälj “CLOCK” → “CLOCK SET”.Ställ in timmen och tryck sedan på inställningsratten en gång för att fortsätta med minuten.Välj “24H/12H”, sedan “24 HOUR” eller “12 HOUR”.• Tryck på BACK för att återgå till föregående meny.

Ändra informationen i teckenfönstret

DISP

När strömmen är avstängd: Det aktuella klockslaget visas om "CLOCK DISP" är inställt på "CLOCK OFF" (se sidan 16).

När strömmen är påslagen: Den information som visas på skärmen för aktuell källa ändras enligt följande:

FM/AM	Stationsfrekvens → Klocka → (tillbaka till början)
FM Radio Data System	Stationsnamn (PS) → Stationsfrekvens → Programtyp (PTY) → Klocka → (tillbaka till början)
CD	Ljud-CD/CD-Text: Skivtitel/artist * → Spårtitel *1 → Aktuellt spårnummer med förfluten speltid → Klocka med det aktuella spårnumret → (tillbaka till början)
CD/USB	MP3/WMA: Albumnamn/artist (mappnamn) Spårtitel (filnamn) *2 → Aktuellt spårnummer med förfluten speltid → Klocka med det aktuella spårnumret → (tillbaka till början)

* 1 Om den aktuella skivan är en ljud-CD, visas "NO NAME".

* 2 Om en MP3/WMA-fil inte har tagginformation eller "TAG DISPLAY" inställd på "TAG OFF" (se sidan 16) visas mapp- och filnamn.

Lyssna på radio

1	SRC	Välj “FM” eller “AM”.
2		Sök efter en station att lyssna på—automatisk sökning.Sökningen avbryts när en station tas in. Avbryt sökningen genom att trycka på samma knapp igen.Du kan också söka efter en station manuellt - manuell sökning. Håll in en av knapparna tills “M” blinkar i teckenfönstret och tryck sedan på den upprepade gånger.När en sändning i FM-stereo med tillräcklig signalstyrka tas emot tänds ST-indikatorn i teckenfönstret.

Förbättring av FM-mottagning

Om en FM-stereosändning har dålig mottagning eller brusar, kan du förbättra mottagningen genom att aktivera enkanaligt läge.

• Se även sidan 17.

Mottagningen förbättras, men stereoeffekten försvinner.

- MO-indikatorn tänds i teckenfönstret.

Du återställer stereoeffekten genom att upprepa proceduren och välja "MONO OFF". M0-indikatorn släcks.

Lagra stationer i minnet

Automatisk förinställning (FM)— SSM (Strong-station Sequential Memory)

Du kan förinställa upp till 18 stationer för FM.

1 Medan du lyssnar på en station....

2 Välj de förinställningsnummer som du vill spara inom.

Lokala FM-stationer med de starkaste signalerna söks och lagras automatiskt.

- Tryck på |◀◀ ▼/▶▶| ∧ för att sluta söka.

Om du vill förinställa ytterligare 6 stationer upprepar du från steg 1 igen.

Fortsättning på nästa sida

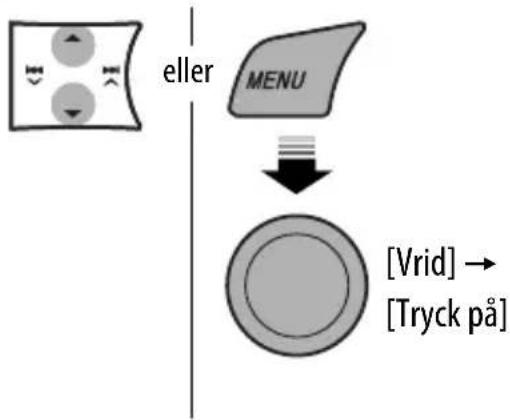

Manuell förinställning (FM/AM)

Du kan förinställa upp till 18 stationer för FM och 6 stationer för AM.

Exempel: Spara FM-station 92,50 MHz som förinställningsnummer "04".

1

2 Välj förinställt nummer "04".

3

[Håll]

The image contains no text or characters.
Välja förinställd station

Följande funktioner finns endast för FM Radio Data System-stationer.

Sökning efter FM Radio Data System-program—PTY-sökning

Du kan ställa in radiostationer som sänder ett visst program du vill lyssna på genom att söka efter en PTY-kod.

1

2 Välj en av dina favoritprogramtyper eller en PTY-kod.

3 Påbörja sökning efter ditt favoritprogram.

Om en station sänder ett program med samma PTY-kod som den du valt ställs den stationen in.

Använda standbymottagningarna standbymottagning

Beredskapsmottagning av trafikmeddelanden (TA) gör att mottagaren tillfälligt växlar över till trafikmeddelanden från alla källor utom AM. Volymen ändras till den förinställda volymen för trafikmeddelanden om den aktuella volymen är lägre än den förinställda (se sidan 17).

Så här aktiverar du beredskapsmottagningen av TA

TP-indikatorn (trafikprogram) tänds eller blinkar.

• Om TP-indikatorn tänds är beredskapsmottagningen av trafikmeddelanden (TA) aktiverad.
• Om TP-indikatorn blinkar är beredskapsmottagningen av trafikmeddelanden (TA) ännu inte aktiverad. (Detta händer när du lyssnar på en FM-station utan de Radio Data System-signaler som krävs för beredskapsmottagning av trafikmeddelanden.)

Du aktiverar mottagningen genom att ställa in en annan station som sänder dessa signaler. TP-indikatorn slutar blinka och förblir tänd.

Så här avaktiverar du beredskapsmottagningen av TA

TP-indikatorn släcks. T/P

Standby-mottagning av PTY gör att mottagaren tillfälligt växlar över till ditt PTY-favoritprogram från alla källor utom AM.

Se sidan 17 för information om hur du aktiverar och väljer önskad PTY-kod för PTY-beredskapsmottagning.

PTY-indikatorn tänds eller blinkar.

• Om PTY-indikatorn tänds är beredskapsmottagningen av programtyp aktiverad.
• Om PTY-indikatorn blinkar är beredskapsmottagningen av programtyp ännu inte aktiverad.

Du aktiverar mottagningen genom att ställa in en annan station som sänder dessa signaler. PTY-indikatorn slutar blinka och förblir tänd.

Du avaktiverar beredskapsmottagningen genom att välja "PTY OFF" för PTY-kod (se sidan 17).

PTY-indikatorn släcks.

Spåra samma program—Nätverksspårning

När du kör i ett område med dålig FM-mottagning ställs mottagaren automatiskt in på en annan FM Radio Data System-station i samma nätverk. Tanken bakom detta är att denna station eventuellt sänder samma program med en starkare signal (se bilden nedan).

När apparaten levereras från fabriken är nätverksspårning aktiverad.

Se "AF-REG" på sidan 17 för att ändra inställningen för nätverksspårnings-mottagningen.

Program A sänder på olika frekvensområden (01 – 05)

Automatiskt stationsval—Programsökning

När du väljer ett förinställt nummer ställs stationen som är förinställd med det numret vanligtvis in.

Om signalerna från den förinställda FM Radio Data System-stationen är för svaga för bra mottagning väljer enheten med hjälp av AF-data en annan frekvens där samma program möjligen sänds som på den ursprungliga förinställda stationen.

• Det dröjer ett tag innan enheten väljer en annan station med hjälp av programsökning.
• Se även sidan 17.

PTY-koder

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (musik), ROCK M (musik), EASY M (musik), LIGHT M (musik), CLASSICS, OTHER M (musik), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musik), OLDIES, FOLK M (musik), DOCUMENT

Skivfunktioner

1		Slå på strömmen.

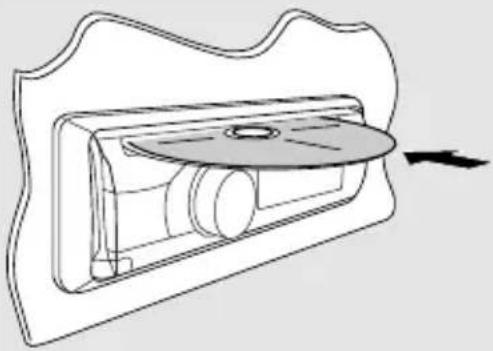

2		Sätt in en skiva.Alla spår spelar upprepas tills du ändrar källan eller matar ut skivan.

Avsluta uppspelningen och mata ut skivan

- "NO DISC" visas. Tryck på SRC för att lyssna på en annan uppspelningskälla.

Du upphäver spärren genom att upprepa proceduren.

Välja ett spår/en mapp

[Vrid] → [Tryck på]

• För MP3/WMA-skivor väljer du önskad mapp och sedan önskat spår genom att upprepa procedurerna med kontrollratten.
• Tryck på BACK för att återgå till föregående meny.

Genom att tryck på (eller hålla in) följande knappar kan du...

[Tryck på] Pausa/återuppta uppspelning

MP3/WMA: Välja mapp

[Tryck på] Välja spår [Håll] Spårsökning bakåt/ snabbt framåt

Välja spelningslägen

Nedanstående uppspelningslägen kan endast användas ett i taget.

REPEAT

TRACK RPT : Upprepa aktuellt spår

FOLDER RPT : MP3/WMA: Upprepar aktuell mapp

RANDOM

FOLDER RND : MP3/WMA: Spelar slumpmässigt upp alla spår i aktuell mapp och sedan spåren i efterföljande mappar

ALL RND : Slumpmässigt spela upp alla spår

- För att avbryta upprepad upspelning/slumpmässig upspelning, välj "RPT OFF" eller "RND OFF".

- Tryck på BACK för att återgå till föregående meny.

Enheten kan spela upp MP3/WMA-spår som lagrats i en USB-enhet.

Alla spår spelas upprepade gånger tills du ändrar källan eller kopplar loss USB-enheten.

Om en USB-enhet har anslutits...

SRC

Uppspelningen startar från det ställe där den avbröts.

- Om en annan USB-enhet är ansluten nu startar uppspelningen från början.

Avbryta uppspelningen och ta loss USB-enheten

Dra den rakt ut från mottagaren.

- Tryck på SRC för att lyssna på en annan uppspelningskälla.

Du kan använda USB-enheten på samma sätt som filerna på en skiva. (Se sidorna 10 och 11.)

Fortsättning på nästa sida

Varningar!

• Undvik att använda USB-enheten om den kan hindra dig från att köra säkert.
• Dra inte ur eller anslut USB-enheten upprepade gånger medan "READING" visas på skärmen.
• Starta inte bilens motor om en USB-enhet är ansluten.
• Mottagaren kanske inte kan spela upp filerna beroende på typen av USB-enhet.

• Drift och strömförsörjning fungerar eventuellt inte som avsett för vissa USB-enheter.

• Du kan inte ansluta en dator till enhetens USBingångsterminal.

• Se till att alla viktiga data har säkerhetskopierats för att undvika förlust av data.
• Lämna inte en USB-enhet i en bil utsatt för direkt solsken eller höga temperaturer för att undvika att enheten deformeras eller skadas.
• Vissa USB-enheter fungerar eventuellt inte genast efter att du slagit på strömmen.
• Se sidan 22 för mer information om USB-funktioner.

Lyssna på andra externa komponenter

Du kan ansluta en extern komponent till AUX-ingången (auxiliary) på kontrollpanelen.

Förberedelse: Kontrollera att "AUX ON" valts under inställningen "SRC SELECT" → "AUX IN". Se sidan 19.

1	SRC	Välj “AUX IN”.
2	—	Sätt igång den anslutna komponenten och börja spela källan.
3		Justera volymen.
4	—	Justera ljudet efter önskemål (se sidorna 14 och 15).

Att ansluta en extern komponent till AUX-ingångsuttaget

Använda fjärrkontrollen — RM-RK50

Du kan styra denna mottagare med en fjärrkontroll på det sätt som beskrivs här (med en fjärrkontroll som du köpt själv). Vi rekommenderar att du använder fjärrkontroll RM-RK50 till din mottagare.

Installera litiumbatteriet (CR2025)

Varning!

• Felaktigt byte av batteri medför risk för explosion. Byt endast ut batteriet mot ett likadant eller likvärdigt batteri.
• Batterier får inte utsättas för hetta som solljus, brand eller liknande.

Om fjärrkontrollen fungerar mindre bra är det dags att byta batteriet.

Innan du använder fjärrkontrollen:

• Rikta fjärrkontrollen rakt mot apparatens fjärrsensor.
• Utsätt INTE fjärrsensorn för starkt ljus (direkt solljus eller artificiell belysning).

1 • Slår på strömmen om den trycks in kortvarigt eller dämpar ljudet när strömmen är på.
- Stänger av strömmen om den trycks och hålls in.
2 • Ändrar de förinställda stationerna.
- Ändrar mappen för MP3/WMA.
3 Justerar volymen.
4 Väljer ljudläget.
5 Väljer källan.
6 • Söker efter stationer om du trycker kort.
- Snabbspolar spåret framåt eller bakåt om den hålls in.
- Byter spår om den trycks in kortvarigt.

Varning (för att förhindra olyckor och skada):

• Använd inget annat batteri än CR2025 eller motsvarande.
• Lämna inte fjärrkontrollen där den kan utsättas för direkt solljus under längre perioder (t.ex. på instrumentbrädan).
• Förvara batteriet utom räckhåll för barn.
• Batteriet får inte laddas om, kortslutas, öppnas eller värmas eller eldas upp.
• Undvik att batteriet kommer i kontakt med andra metallföremål.
• Använd inte pincetter eller liknande verktyg på batteriet.
• Linda batteriet med tejp och isolera det när du slänger det eller sparar det.

Välja ett förinställt ljudläge

Du kan välja ett förinställt ljudläge som passar musikgenren.

• Se även sidan 16.

[Vrid] → [Tryck på]

"EQ"

- Se sidan 15 för inställningar under "USER".

Förinställt värde för varje ljudläge

Ljudläge	Förinställt värde
	BASS MIDDLE TREBLE LOUD									(ljudstyrka)
	Freq. Nivå Q Freq. Nivå Q Freq. Nivå Q
USER 60 Hz 00	Q1,25	1,0 kHz	00	Q1,0	10,0 kHz	00 —				OFF
ROCK 100 Hz	+03	Q1,0	1,0 kHz	00	Q1,25	10,0 kHz	+02 —
CLASSIC	80 Hz	+01	Q1,25	1,0 kHz	00	Q1,25	10,0 kHz	+03 —
POPS	100 Hz	+02	Q1,25	1,0 kHz	+01	Q1,25	10,0 kHz	+02	—
HIP HOP	60 Hz	+04	Q1,0	1,0 kHz	-02	Q1,0	10,0 kHz	+01	—
JAZZ	80 Hz	+03	Q1,25	1,0 kHz	00	Q1,25	10,0 kHz	+03	—

Freq.: Frekvens Q: Q-dosering

Lagra eget ljudläge

Du kan lagra dina egna inställningar i minnet.

1 Välj "USER" för "EQ".

[Håll]

[Vrid] → [Tryck på]

2 När "USER" visas i teckenfönstret...

[Håll]

3 Välj en ton.

[Vrid] → [Tryck på]

4 Ställ in Ijudelementen för den valda tonen.

[Vrid] → [Tryck på]

1 Ställ in frekvensen.

2 Justera nivån.

3 Ställ in Q-fallet.

Ljudelement	Intervall/tillgängliga poster
	BASS MIDDLE TREBLE
Frekvens 60 Hz	80 Hz100 Hz200 Hz	0,5 kHz1,0 kHz1,5 kHz2,5 kHz	10,0 kHz12,5 kHz15,0 kHz17,5 kHz
Nivå -06 till	+06	-06 till+06	-06 till+06
Q Q1,0	Q1,25Q1,5Q2,0	Q0,75Q1,0Q1,25	Fast

5 Upprepa steg 3 och 4 om du vill ställa in andra ljudegenskaper.

Inställningen som görs lagras automatiskt.

Menyfunktioner

1 Uppbringa menyn.

2 Välj önskat alternativ.

[Vrid] → [Tryck på]

3 Upprepa steg 2 efter behov.

• Tryck på BACK för att återgå till föregående meny.
• Tryck på DISP eller MENU för att avsluta menyn.

Kategori	Menyobjekt Valbara inställningar, [referenssida]
DEMO	DEMOTeckenfönsterdemonstration	• DEMO ON : Teckenfönsterdemonstration aktiveras automatiskt om ingen funktion utförs under 20 sekunder, [6].• DEMO OFF : Avbryts.
CLOCK	CLOCK DISP *1Klockindikering	• CLOCK ON : Klockan i teckenfönstret visas hela tiden när strömmen är avstängd.• CLOCK OFF : Avbryt genom att trycka på DISP och klockan visas i cirka 5 sekunder när strömmen stängs av, [6].
	CLOCK SETKlockinställning	: Ställ först in timme och sedan minut [6].(Ursprungsinst.: 0:00)
	24H/12HDisplayläge tid	• 24 HOUR : Se även sidan 6 för inställning.• 12 HOUR
	CLOCK ADJ *2Klockjustering	• AUTO : Den inbyggda klockan justeras automatiskt efter klocktidsdata i Radio Data System-signalen.• OFF : Avbryts.
EQ	EQEqualizer	: Välj ett förinställt ljudläge som passar musikgenren.USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ
DISPLAY	DIMMERDimmer	• DIMMER ON : Dämpar belysningen av teckenfönstret och knapparna.• DIMMER OFF : Avbryts.
	SCROLL *3Rullning	• SCROLL ONCE : Rullar visad information en gång.• SCROLL AUTO : Upprepar rullningen (5-sekundersintervaller).• SCROLL OFF : Avbryts.Genom att trycka på DISP i mer än en sekund kan man bläddra i displayen oberoende av inställning.
	TAG DISPLAYInformationsvisning	• TAG ON : Visar tagginformationen när du spelar MP3- eller WMA-spår.• TAG OFF : Avbryts.

*1 Om strömförsörjningen inte avbryts med tändningslåset i bilen, rekommenderas att det vrids till läget "CLOCK OFF" för att spara på bilbatteriet.
*2 Aktiveras endast när CT-data tas emot.
*3 Vissa tecken och symboler visas inte korrekt (eller raderas) i teckenfönstret.

Kategori	Menyobjekt Valbara inställningar, [referenssida]
TUNER	AF-REG *4Alternativ frekvens/regionaliseringsmottagning	• AF ON	: När de nyss mottagna signalerna försvagas byter enheten till en annan station (programmet kan vara ett annat än det nuvarande), [9].• AF-indikatorn tänds.
		• AF-REG ON	: När mottagningen av den nuvarande signalen blir svag byter enheten till en annan station som sänder samma program.• AF- och REG-indikatorn tänds.
		• OFF	: Avbryts.
	PTY-STANDBY *4Beredskapsmottagning av PTY	PTY OFF, PTY-koder	: Aktiverar beredskapsmottagningen med en av de PTY-koderna, [9].
	TA VOLUME *4Trafikmeddelande-volym	VOLUME 00– VOLUME 50(eller VOLUME 00– VOLUME 30)*5	: (Ursprungsinst.: VOLUME 15)
	P-SEARCH *4Programsökning	• SEARCH ON• SEARCH OFF	: Aktiverar programsökning, [9].• Avbryts.
	MONO *6Enkanaligt läge	• MONO ON• MONO OFF	: Aktivera enkanaligt läge för att förbättra FM-mottagningen, men stereoeffekten förloras, [7].• Återställ stereoffekten.
	IF BANDTillfälligt frekvensband	• AUTO• WIDE	: Ökar tunerns selektivitet för att minska störningsljud mellan närliggande stationer.(Steroneffekten kan försvinna).• Kan påverkas av störningsbrus från närliggande stationer, men ljudkvaliteten försämras inte och stereoffekten kvarstår.
COLOR(för KD-R501)	COLOR 01 – COLOR 29,USER	: Välj en av de förinställda eller egna färgerna för teckenfönster- och knappbelysning (utom T/P/∅▲)TT(För anpassade färginställningar, “USER”, se sidan 19.)
MENU COLOR(för KD-R501)	MENU COLORMenyfärg	• OFF• ON	: Avbryts.• Ändrar teckenfönster- och knappbelysningen (utom T/P/∅▲)Tinder åtgärder med meny, listsökning och uppsplningsläge.

*4 Endast för FM Radio Data System-stationer.
*5 Beror på förstärkarens regleringsinställning.
*6 Visas endast när källan är "FM".

Kategori	Menyobjekt Valbara inställningar, [referenssida]
AUDIO	FADER*7,*8Fader	R06 – F06 : Ställ in balansen för främre och bakre högtalare.(Ursprungsinst.: 00)
	BALANCE *Balans	L06 – R06 : Ställ in balansen för vänster och höger högtalare.(Ursprungsinst.: 00)
	LOUDLjudstyrka	LOUD OFF : Avbryts.Loud ON : Öka låga och höga frekvenser för att åstadkomma ett välbanserat ljud vid låg volym.
	VOL ADJUSTVolym- justering	VOL ADJ -05 : Förinställ volymnivån för varje källa (utom FM) i relation till FM-volymnivån. Volymnivån ökas eller minskas automatiskt när du byter källa.(Ursprungsinst.: VOL ADJ 00) Välj den källa du vill justera innan du gör justeringen.“VOL ADJ FIX” visas i teckenfönstret om “FM” är valt som källa.
	L/O MODELinjeutgångsläge	SUB.W : Välj om REAR LINE OUT-kontakterna används för att ansluta en subwoofer (genom en extern förstärkare).REAR : Välj om REAR LINE OUT-kontakterna används för att ansluta högtalarna (genom en extern förstärkare).
	SUB.W FREQ *9Subwooferns gränsfrekvens	LOW : Frekvenser lägre än 72 Hz går vidare till subwoofern.MID : Frekvenser lägre än 111 Hz går vidare till subwoofern.HIGH : Frekvenser lägre än 157 Hz går vidare till subwoofern.
	SUB.W LEVEL *9Subwoofer-nivå	SUB.W 00 : Justera baselementets uteffektnivå.— SUB.W 08 (Ursprungsinst.: SUB.W 04)
	BEEPTangentljud	BEEP OFF : Avaktiverar tangentljudet.BEEP ON : Aktiverar tangentljudet.
	TEL MUTINGTelefondämpning	MUTING 1/MUTING 2 : Välj en av dem som dämpar ljudet medan du talar i mobiltelefon.MUTING OFF : Avbryts.
	AMP GAIN *10Förstärkarensförstärkningsreglering	LOW POWER : VOLUME 00 – VOLUME 30 (Välj detta alternativ om maxuteffekten per högtalare är mindre än 50 W, så att du inte förstör högtalaren.)HIGH POWER : VOLUME 00 – VOLUME 50

*7 Om du använder ett tvåhögtalarsystem, ställ in fadernivån på "00".
*8 Justeringen kan inte påverka subwooferns uteffekt.
*9 Visas endast då "L/O MODE" är inställd på "SUB.W".
*10 Volymnivån ändras automatiskt till "VOLUME 30" om du ändrar till "LOW POWER" när volymnivån är inställd på högre än "VOLUME 30".

Kategori	Menyobjekt Valbara inställningar, [referenssida]
SRC SELECT	AM *11AM-station	• AM OFF : Inaktivera “AM” i källvalet.• AM ON : Aktivera “AM” i källvalet [4].
	AUX IN *12AUX-inmatning	• AUX OFF : Inaktivera “AUX IN” i källvalet.• AUX ON : Aktivera “AUX IN” i källvalet [4].

*11 Visas endast när någon annan källa än "AM" valts.

*12 Visas endast när någon annan källa än "AUX IN" valts.

Färginställningar (för KD-R501)

Skapa egna färger—USER Color

Du kan skapa dina egna färger—"DAY COLOR" eller "NIGHT COLOR".

DAY COLOR: Används när "DIMMER" är inställt på "DIMMER OFF".

NIGHT COLOR: Används när "DIMMER" är inställt på "DIMMER ON".

2 Välj "COLOR" → "USER".

[Vrid] → [Tryck på]

3 När "USER" visas i teckenfönstret...

5 Välj primärfärg.

[Vrid] → [Tryck på]

6 Justera nivån (00 till 31) på den valda primärfärgen.

[Vrid] → [Tryck på]

Om "00" är valt för alla primärfärger, visas ingenting i teckenfönstret.

7 Upprepa steg 5 och 6 för att ställa in andra primärfärger.

8 Lämna inställningen.

- Om ingen funktion utförs under 30 sekunder avbryts funktionen.

Ytterligare information om mottagaren

Grundläggande funktioner

Slå på strömmen

- Du kan också slå på strömmen genom att trycka på SRC-knappen på enheten. Om källan är klar startar också uppspelning.

Stänga av strömmen

- Om du slår av strömmen när du lyssnar på ett spår kommer upspelningen att starta på det ställe där den tidigare stoppats nästa gång du slår på strömmen igen.

Allmänt

• Om du ändrar källan medan du lyssnar på en skiva avbryts uppspelningen.
  Nästa gång du väljer "CD" som uppspeinningskälla fortsätter uppspelningen från det ställe där den tidigare avbröts.
• Om ingen funktion utförs på cirka 30 sekunder efter att du tryck på MENU-knappen, avbryts funktionen.

Tunerfunktioner

Lagra stationer i minnet

• Under SSM-sökning...
- Alla tidigare lagrade stationer raderas och stationer lagras på nytt.
– När SSM-inställningen är slutförd ställs enheten automatiskt in på det lägst inställda förinställningsnumret.
- När stationer lagras manuellt raderas den tidigare förinställda stationen om en ny station lagras på samma förinställda kanalnummer.

FM Radio Data System-funktioner

• För att nätverksspårning ska fungera krävs två typer av Radio Data System-signaler—PI (programidentifiering) och AF (alternativ frekvens). Om dessa data inte tas emot korrekt fungerar inte nätverksspårningsfunktionen på rätt sätt.
• Om beredskapsmottagningen för trafikmeddelanden mottar ett trafikmeddelande ändras volymen automatiskt till den förinställda nivån (TA VOL) om den aktuella volymen är lägre än den förinställda.
• När alternativ frekvensmottagning aktiverats (med AF valt) aktiveras också nätverksspårningsm ottagningen automatiskt.

Skivfunktioner

Varning angående DualDisc-spelning

- Icke-DVD-sidan av "DualDisc" överensstämmer inte med standarden "Compact Disc Digital Audio". Därför kanske användningen av icke-DVD-sidan av DualDisc på denna produkt inte rekommenderas.

Allmänt

• Denna mottagare har utformats för att återge CD-skivor/CD-texter och CD-R-skivor (inspelningsbar)/CD-RW-skivor (omskrivbara) i ljud-CD- (CD-DA), MP3/WMA-format.
• När en skiva sätts in upp-och-ned, visas "PLEASE" och "EJECT" växelvis på displayen. Tryck på ▲ för att mata ut skivan.
• MP3- och WMA- "spår" (orden "fil" och "spår" används med samma betydelse) spelas i "mappar".
• När du snabbspolar MP3- och WMA-skivor framåt eller bakåt hörs endast ljud då och då.

Uppspelning av CD-R- eller CD-RW-skivor

• Använd endast "slutbehandlade" CD-R- eller CD-RW-skivor.
• Enheten kan endast spela upp filer av den typ som upptäcktes först om en skiva har både ljud-CD-filer (CD-DA) och MP3-/WMA-filer.
• Denna mottagare kan spela upp multisessionsskivor, men icke-stängda sessioner hoppas över under spelning.
• En del CD-R-eller CD-RW-skivor kan kanske inte spelas på denna enhet på grund av deras skivegenskaper, eller på grund av följande skäl:

– Skivorna är smutsiga eller repade.

– Kondensansamling har uppstått på linsen inuti mottagaren.

– Upptagningslinsen inuti mottagaren är smutsig.

– Filerna på CD-R/CD-RW-skivor skrivs med "paketskrivningsmetoden".

- Inspelningsförhållandena (saknade data o.s.v.) eller skivans egenskaper (fläckar, repor, skevhet o.s.v.) är felaktiga.

• CD-RW-skivor kan ta längre tid att läsa eftersom CD-RW-skivor är mindre reflektiva än vanliga CD-skivor.
• Använd inte följande CD-R- eller CD-RW-skivor:

- Skivor med klistermärken, etiketter eller skyddstätning klistrade på ytan.

- Skivor på vilka etiketter kan tryckas direkt med en bläckstråleskrivare.

Användning av dessa skivor i hög temperatur eller luftfuktighet kan orsaka funktionsfel eller skada apparaten.

Spela en MP3/WMA-skiva

• Denna mottagare kan spela MP3-/WMA-filer med tilläggskoden code <.mp3> eller <.wma> (oavsett om bokstäverna är stora eller små).
• Denna mottagare kan visa namnen på album, artister (aktör) och etiketter (Version 1,0, 1,1, 2,2, 2,3 eller 2,4) för MP3-filer och för WMA-filer.
• Denna mottagare kan endast hantera enbyteteckan. Alla andra tecken kan inte visas korrekt.

- Denna mottagare kan spela MP3-/WMA-filer som uppföljer följande kriterier:

– Bithastighet hos MP3: 32 kbit/s — 320 kbit/s
– Samplingsfrekvens hos MP3: 32 kHz, 44,1 kHz, 48 kHz (för MPEG-1) 16 kHz, 22,05 kHz, 24 kHz (för MPEG-2)

– Bithastighet hos WMA: 32 kbit/s — 320 kbit/s

– Samplingsfrekvens hos WMA: 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz
- Skivformat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows-utökning.

- Maximalt antal tecken för fil- och mappnamn varierar bland de olika skivformaten (inklusive 4 filtilläggstecken – <.mp3> eller <.wma>).

– ISO 9660 Level 1: upp till 12 tecken
– ISO 9660 Level 2: upp till 31 tecken
– Romeo: upp till 64 tecken
– Joliet: upp till 32 tecken
- Windows-utökning: upp till 64 tecken

• Enheten accepterar totalt 512 filer, 255 mappar och 8 hierarkiska nivåer.
• Denna mottagare kan spela filer som spelats in med variabel bithastighet (VBR).

Filer som spelats in med VBR har en avvikelse vid visning av förfluten speltid, och visar inte den faktiskt förflutna tiden. Denna skillnad kan särskilt noteras när sökningsfunktionen har använts.

• Denna mottagare kan inte spela upp följande filer:
• MP3-filer kodade i MP3i- och MP3 PRO-format.
• MP3-filer kodade i ett olämpligt format.
• MP3-filer kodade med Layer 1/2.
  – WMA-filer kodade i förlustfria, professionella och talformat.
• WMA-filer som inte är baserade på Windows Media® Audio.
  – WMA-filer som är kopieringsskyddade med DRM.
  – Filer som har data såsom AIFF, ATRAC3, o.s.v.
• Sökningsfunktionen fungerar, men dess hastighet är inte konstant.

Spela upp MP3/WMA-spår från en USB-enhet

• När du spelar upp från en USB-enhet kan upspelningsordningen vara annorlunda jämfört med andra spelare.
• Mottagaren kan kanske inte spela upp från vissa USB-enheter eller filer beroende på deras egenskaper eller omständigheterna vid inspelningen.
• Beroende på formen på USB-enheterna och anslutningportarna kanske vissa USB-enheter inte ansluts ordentligt eller anslutningen kan vara lös.
• Anslut endast en USB-masslagringsenhet åt gången till mottagaren. Använd inte en USB-hubb.
• Om den anslutna USB-enheten inte har rätt filer visas "CANNOT PLAY".
• Enheten kan visa taggar (version 1,0, 1,1, 2,2, 2,3 eller 2,4) för MP3- och WMA-filer.
• Denna mottagare kan spela MP3-/WMA-filer som uppföljer följande kriterier:
  – Bithastighet hos MP3: 32 kbit/s — 320 kbit/s
  – Samplingsfrekvens hos MP3: 32 kHz, 44,1 kHz, 48 kHz (för MPEG-1) 16 kHz, 22,05 kHz, 24 kHz (för MPEG-2)
  – Bithastighet hos WMA: 32 kbit/s — 320 kbit/s
  – Samplingsfrekvens hos WMA: 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz
• Enheten kan spela upp MP3-filer som spelats in med variabel bithastighet (VBR).
• Högsta antalet tecken för:
• Mappnamn : 32 tecken
  – Filnamn : 32 tecken
• MP3-tagg : 64 tecken
• WMA-tagg : 32 tecken
• Enheten kan känna igen totalt 5 000 filer, 255 mappar (255 filer per mapp, inklusive mapp utan filer som inte stöds) och 8 hierarkier.

• Denna enhet stöder inte SD-kortläsare.

• Enheten kan inte identifiera en USB-enhet med ett annat märkvärde än 5 V och som överstiger 500 mA.

• USB-enheter som utrustats med specialfunktioner som t.ex. datasäkerhetsfunktioner kan inte användas med enheten.
• Använd inte en USB-enhet med 2 eller fler partitioner.
• Mottagaren kanske inte kan identifiera en USB-enhet som är ansluten genom en USB-kortläsare.
• Mottagaren kanske inte kan spela upp filer från en USB-enhet ordentligt när en USB-förlängningssladd används.
• Denna mottagare kan inte spela upp följande filer:
• MP3-filer kodade med MP3i- och MP3 PRO-format.
• MP3-filer kodade i ett olämpligt format.
• MP3-filer kodade med Layer 1/2.
• WMA-filer kodade i förlustfria, professionella och talformat.
• WMA-filer som inte är baserade på Windows Media® Audio.

Mata ut en skiva eller ta ut en USB-enhet

• Om den utmatade skivan inte tas bort inom 15 sekunder sätts skivan automatiskt i igen i skivfacket för att skydda den mot damm.
• När en skiva matats ut eller en USB-enhet tas bort visas "NO DISC" eller "NO USB" och vissa knappar kan inte användas. Mata in en annan skiva, återanslut en USB-enhet eller tryck på SRC för att välja en annan uppspelningskälla.

Menyfunktioner

- Om du ändrar "AMP GAIN"-inställningen (förstärkarregleringen) från "HIGH POWER" till "LOW POWER" och volymen överstiger "VOLUME 30" ändrar mottagaren automatiskt volymen till "VOLUME 30".

Felsökning

Det som vid första ögonkastet verkar vara allvarliga fel behöver inte nödvändigtvis vara det. Du bör därför först kontrollera följande innan du kontaktar ett servicecenter.

	Problem Åtgärder/Orsaker
Allmänt	• Inget ljud kommer från högtalarna. • Justera volymen till optimal nivå.• Kontrollera sladdar och anslutningar.
	• Mottagaren fungerar inte alls. Återställ mottagaren (se sidan 3).
	• “AUX IN” kan inte väljas. Markera inställningen “SRC SELECT” → “AUX IN”(se sidan 19).
	• KD-R501: Displayen är tom. KD-R501: Kontrollera färginställningen under USER (se sidan 19)
FM/AM	• SSM automatisk förinställning fungerar inte.	Lagra stationerna manuellt.
	• Statiskt ljud när du lyssnar på radion. Anslut antennen ordentligt.
	• “AM” kan inte väljas.	Markera inställningen “SRC SELECT” → “AM” (se sidan 19).
Skivor i allmänhet	• Skivan kan inte spelas. Sätt i skivan rätt.
	• CD-R-/CD-RW-skivor kan inte spelas.• Spår på CD-R-/CD-RW-skivan kan inte hoppas över.	• Sätt in en finaliserad CD-R-/CD-RW-skiva.• Finalisera CD-R-/CD-RW-skivan med komponenten som du använde för inspelningen.
	• Skivan kan varken spelas eller matas ut. • Lås upp skivan (se sidan 10).• Mata ut skivan med våld (se sidan 3).
	• Ljudet på skivan avbryts ibland. • Avbryt uppspelningen under körning på ojämna vägar.• Byt skiva.• Kontrollera sladdar och anslutningar.
	• “NO DISC” visas i teckenfönstret. Lägg i en spelbar skiva i skivfacket.
	• “PLEASE” och “EJECT” visas växelvis på displayen.	Tryck på ▲ och sätt sedan in en skiva korrekt.
Uppspelning av MP3/WMA	• Skivan kan inte spelas. • Använda skivor med MP3-/WMA-spår inspelade i det format som är anpassat till ISO 9660 Level 1, Level 2, Romeo eller Joliet.• Lägg till förlängningskoden <.mp3> eller <.wma> till filnamnen.

Fortsättning på nästa sida

	Problem Åtgärder/Orsaker
Uppspelning av MP3/WMA	Det brusar. Hoppa till ett annat spår eller byta skiva. (Lägg inte till filtillägget <.mp3> eller <.wma> till icke-MP3- eller WMA-spår.)
	En längre avläsningstid krävs ("READING" fortsätter att blinka i teckenfönstret).	Använd inte för många hierarkiska nivåer och mappar.
	Spåren spelas inte upp i den ordning du tänkt spela dem.	Uppspelningsordningen bestäms när filerna spelas in.
	Förfluten speltid är inte korrekt. Detta händer ibland under uppspelning. Detta orsakas av det sätt som spåren är inspelade på.
	"NO FILE" visas i teckenfönstret. Vald mapp är en tom mapp*. Välj en annan mapp som innehåller MP3/WMA-spår.* Mapp som är fysiskt tom eller mapp som innehåller data men som inte innehåller fungerande MP3-/WMA-spår.
	Rätt tecken visas inte (t.ex. albumnamn). Denna apparat kan endast visa bokstäver (versaler), siffror och ett begränsat antal symboler.
Uppspelning av en USB-enhet	Det brusar. Det spår som spelas upp är inte ett MP3-/WMA-spår.Hoppa till en annan fil. (Lägg inte till filtillägget <.mp3> eller <.wma> till icke-MP3- eller WMA-spår.)
	"READING" fortsätter att blinka i teckenfönstret.	Avläsningstiden varierar beroende på USB-enheten.Använd inte för många nivåer i hierarkin eller för många mappar.Slå av strömmen och slå sedan på den igen.Sätt i USB-enheten igen.
	"NO FILE" visas i teckenfönstret. Vald mapp är en tom mapp*. Välj en annan mapp som innehåller MP3/WMA-spår.* Mapp som är fysiskt tom eller mapp som innehåller data men som inte innehåller fungerande MP3-/WMA-spår.
	Spåren/mapparna spelas inte upp i önskad ordning.	Uppspelningsordningen avgörs av tidsstämpeln vid inskrivning. Det första spåret/mappen som skrivs in i USB-enheten blir det första spåret/mappen som spelas upp.
	"CANNOT PLAY" blinkar i teckenfönstret."NO USB" visas i teckenfönstret.Enheten kan inte upptäcka USB-enheten.	Anslut en USB-enhet med spår som är kodade i ett lämpligt format.Sätt i USB-enheten igen.
	Rätt tecken visas inte (t.ex. albumnamn). Denna apparat kan endast visa bokstäver (stora), siffror och ett begränsat antal symboler.
	När ett spår spelas upp avbryts ljudet ibland.	MP3/WMA-spåren har inte kopierats korrekt till USB-enheten.Kopiera MP3/WMA-spåren till USB-enheten igen och försök igen.

• Microsoft och Windows Media är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder.

Underhåll

Rengöra kontakterna

Om kontrollpanelen avlägsnas ofta kan kontaktytorna egenskaper försämras.

För att minska slitaget bör du regelbundet torka av kontakterna med en bomullstops eller trasa fuktad med alkohol. Var försiktig så att du inte skadar kontakterna.

Kondens kan samlas på linsen inuti apparaten i följande fall:

• Efter att varmluftsfläkten i bilen har slagits på.
• Om bilen blir väldigt fuktig invändigt.

Om detta sker, kan apparaten få funktionsstörningar. I så fall matar du ut skivan och lämnar mottagaren påslagen i några timmar tills fukten har försvunnit.

Skivhantering

När du tar ut en skiva urfodralet

trycker du ner hållaren i mitten på fodralet och lyfter ut skivan genom att hålla den i kanterna.

- genom att hålla den i kanterna. Var noga med att alltid hålla skivan i kanterna och undvik att vidröra inspelningsytan.

När du lägger tillbaka skivan i fodralet trycker du försiktigt fast skivan (med etiketten uppåt) på hållaren igen.

- Var noga med att alltid förvara skivorna i fodralet.

Rengöra skivor

Om skivan är smutsig eller dammig kan det hända att den inte kan spelas av ordentligt.

Torka då av skivan med en mjuk trasa i en rörelse som går rakt ut från mitten mot kanten.

- Använd inte lösningsmedel (t.ex. skivrengöringsmedel, sprej, thinner eller bensin) när du rengör skivor.

Spela nya skivor

Det kan hända att inner- och ytterkanter på nya skivor är lite ojämna eller vassa, vilket gör att det finns risk för att mottagaren inte kan spela skivan.

Du avlägsnar dessa ojämna/vassa kanter genom att gnugga dem med en blyerts- eller kulspetspenna eller liknande.

Använd inte följande typer av skivor:

Singel-CD (8 cm skivor) Skev skiva

Dekal och dekalrester

Skivor med påklistrade etiketter

Ovanlig form

C-thru-skiva (halvtransparent skiva)

Transparenta eller halvtransparenta delar på dess inspelningsområde

Specifikationer

FÖRSTÄRKARE
Maxeffekt: Främre/Bakre: 50 W per kanal
Kontinuerlig uteffekt (RMS): Främre/Bakre: 19 W per kanal till 4 Ω, 40 Hz till 20 000 Hzvid högst 0,8% total harmonisk distorsion.
Belastningsimpedans: 4 Ω (4 Ω till 8 Ω tolerans)
Tonkontrollintervall: Bas: ±12 dB (60 Hz, 80 Hz, 100 Hz, 200 Hz)		Q1,0, Q1,25, Q1,5, Q2,0
		Medel: ±12 dB (0,5 kHz, 1,0 kHz, 1,5 kHz, 2,5 kHz)Q0,75, Q1,0, Q1,25
		Diskan: ±12 dB (10,0 kHz, 12,5 kHz, 15,0 kHz, 17,5 kHz)Q = Fast
Frekvensrespons: 40 Hz till 20 000 Hz
Signal-brusförhållande: 70 dB
Utljudsnivå/Impedans: 2,5 V/20 kΩ belastning (full skala)
Utgångsimpedans: 1 kΩ
Subwoofer utgångsnivå/impedans: 2,5 V/20 kΩ belastning (full skala)
Andra uttag: USB-ingångsuttag, AUX (auxiliary)-		ingångsuttag

RADIO
Frekvensintervall: FM: 87,5 MHz till 108,0 MHz
		AM: MW: 522 kHz till 1 620 kHzLV: 144 kHz till 279 kHz
FM-mottagning	Användbar känslighet:	11,3 dBf (1,0 μV/75 Ω)
	50 dB störavständskänslighet:	16,3 dBf (1,8 μV/75 Ω)
	Alternativ kanalselektivitet (400 kHz):	65 dB
	Frekvensrespons:	40 Hz till 15 000 Hz
	Kanalseparation:	30 dB
MV Tuner	Känslighet: 20 μV
	Selektivitet:	35 dB
LV Tuner	Känslighet: 50 μV

CD-SPELAREN
Typ: CD-spelare
Signaldetektor: Kontaktlös optisk upptagningslins	(halvledarlaser)
Antal kanaler: 2 kanaler (stereo)
Frekvensrespons: 5 Hz till 20 000 Hz
Dynamiskt omfång: 96 dB
Signal-brusförhållande: 98 dB
Svaj: under mätgränsen
MP3-avkodningsformat: (MPEG1/2 Audio Layer 3) Max. bithastighet: 320 kbit/sek
WMA (Windows Media® Audio) avkodningsformat: Max. bithastighet: 320 kbit/sek

USB-AVSNITT
USB-standard: USB 1.1, USB 2.0
Dataöverföringshastighet (Full Speed): Max. 12 Mbit/s
Kompatibel enhet: Masslagringsklass
Kompatibelt filsystem:	FAT 32/16/12
Spelbart ljudformat:	MP3/WMA
Max. ström: 5 V Likström	--- 500 mA

ALLMÄNT
Strömförsörjning: Driftsspänning: Likström 14,4 V (11 V till 16 V tolerans)
Jordningssystem:		Negativ jord
Driftstemperatur:		0°C till +40°C
Yttermått (bredd × höjd × djup): (ungefär)	Installationsstorlek:	182 mm × 52 mm × 160 mm
	Panelstorlek: 188 mm × 58 mm × 12 mm
Vikt:		1,3 kg (exkl. tillbehör)

Design och specifikationer kan komma att ändras utan att detta meddelas.

Sådan skubbes en disc ud med magt

Sådan skubbes en disc ud med magt ...... 3

FUNKTIONER

- Tryk på DISP eller MENU for at afslutte menuen.

Initial: Understreget

DAY COLOR: Anvendes, när "DIMMER" er indstillet på "DIMMER OFF".

NIGHT COLOR: Anvendes, när "DIMMER" er indstillet på "DIMMER ON".

1

[Hold]

2 Vælg "COLOR" → "USER".

[Drej] → [Tryk på]

Sådan skydes en disc ud eller aftages en USB-nøgle

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

PROBLEMER med betjeningen?

Nulstil apparatet.

Se mere pa siden vedrorende nulstilling af dit apparat.

Denna apparat överensstämmer med gällande EU-direktiv och standarder beträffande elektromagnetisk kompatibilitet och elsäkerhet.

Europarepresentant för Victor Company of Japan, Limited är: JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Tyskland

Kære kunde
