Produkttyp	Bilradio (slutsteg)
Märke	JVC
Modell	KS-AR8004D
Maximal uteffekt	600 W
RMS-effekt	120 W x 4 kanaler (4 Ω, ≤1% THD+N)
Antal kanaler	4
Frekvensrespons	5 Hz - 40 kHz (+0, -3 dB)
Ingångskänslighet	2 V (variabel 0,3 V till 6 V)
Ingångsimpedans	44 kΩ
Signal-brusförhållande	80 dBA (ref. 1 W i 4 Ω)
Distorsion (THD)	< 0,01% (1 kHz)
Lastimpedans	4 Ω (normal: 2-8 Ω, brygga: 4-8 Ω)
Spänningskrav	DC 14,4 V (11-16 V tillåten)
Jordningssystem	Negativ jord
Säkring	30 A
Mått (B x H x D)	250 x 62 x 182 mm
Vikt	2,8 kg
Funktioner	Bass Boost (0 till +18 dB vid 45 Hz), justerbar crossover (30-500 Hz), LPF/HPF-omkopplare, bryggfunktion (bridge mode)
Anslutningar	RCA-ingångar (linje), högtalarutgångar, +B, GND, REM
Medföljande tillbehör	Skruvar (4x20 mm) x4, sexkantskruvar (M4x10 mm) x8, sexkantsnycklar (4 mm och 3 mm), distansbitar x4, fästen x8
Säkerhet	Volym inte för hög, använd rätt säkring, undvik kortslutning, demontera inte, håll ventilationen fri
Underhåll	Avlägsna damm för ventilation, låt inte fukt eller metallföremål komma in

Vanliga frågor - KS-AR8004D JVC

Hur installerar jag JVC KS-AR8004D-förstärkaren i min bil?

Montera förstärkaren på en fast yta, till exempel i bagageutrymmet eller under framsätet. Använd de medföljande skruvarna och se till att ventilationen är tillräcklig. Anslut strömförsörjningen enligt schemat: anslut +B-ledningen till batteriet via en säkring, GND till en metalldel av bilen och REM till receiverns fjärrkontrollledning. Anslut högtalarna till SPEAKER OUTPUT-anslutningarna med rätt impedans (2-8 Ω normalt, 4-8 Ω i bryggläge).

Vad betyder det om statuslampan lyser rött?

Röd statuslampa indikerar ett problem. Kontrollera att högtalarimpedansen är korrekt (använd högtalare med 2-8 Ω) och att det inte finns någon kortslutning i högtalarkablarna. Låt förstärkaren svalna om den blir överhettad. Se felsökningsavsnittet i manualen för mer information.

Varför kommer inget ljud från min förstärkare?

Kontrollera först strömförsörjningen: se till att säkringen inte är trasig och att +B-, GND- och REM-ledningarna är korrekt anslutna. Kontrollera att RCA-kablarna är ordentligt anslutna till INPUT-ingångarna och att högtalarkablarna är korrekta. Kontrollera även läget på CROSSOVER-filteromkopplaren.

Hur kan jag stapla två förstärkare?

Du kan stapla upp till tre KS-AR8000-förstärkare med de medföljande fästena och sexkantskruvarna. Fäst distansbitarna på undersidan av förstärkarna, fäst fästena på båda sidor och stapla dem i X- eller Y-form. Gör alla ström- och högtalaranslutningar innan du placerar de övre förstärkarna.

Vad är bryggfunktionen (bridge mode) och hur använder jag den?

Bryggfunktionen kombinerar två kanaler till en kanal för högre effekt. Anslut receiverns linjeutgång till L/MONO-ingången. Använd högtalare med en impedans på 4 Ω till 8 Ω. Ställ in CROSSOVER-omkopplaren på önskat läge (LPF, HPF eller OFF) för bryggläge.

Hur ställer jag in Bass Boost och Crossover?

Vrid på BASS BOOST-ratten för att förstärka 45 Hz-frekvensen från 0 dB till +18 dB. CROSSOVER-reglaget ställer in tröskelfrekvensen mellan 30 Hz och 500 Hz. Använd CROSSOVER-filteromkopplaren för att välja filtertyp: OFF (inget filter), LPF (lågpass) eller HPF (högpass). Justera medan du lyssnar på ljudet.

Vilken säkring behöver jag för KS-AR8004D?

Använd en 30 A säkring för KS-AR8004D. Byt alltid ut en trasig säkring mot en med samma strömstyrka. Vid användning av en strömkabel måste du även placera en extra säkring vid batteriet (40 A för KS-AR8004D).

Hur ansluter jag en subwoofer till denna förstärkare?

För en subwoofer använder du bryggfunktionen på två kanaler. Anslut receiverns linjeutgång till L/MONO-ingången på de aktuella kanalerna. Anslut subwoofern (impedans 4-8 Ω) till SPEAKER OUTPUT-anslutningarna på de bryggade kanalerna. Ställ in CROSSOVER-omkopplaren på LPF för låga frekvenser.

Vad ska jag göra om förstärkaren blir överhettad?

Stäng av förstärkaren och låt den svalna. Kontrollera att högtalarimpedansen är korrekt (använd 2-8 Ω normalt, 4-8 Ω i bryggläge). Se till att ventilationen inte blockeras och att förstärkaren inte är installerad på en plats där värme inte kan komma ut (inte under golvmattan eller i handskfacket).

Kan jag använda denna förstärkare med ett 12V bilbatteri?

Ja, förstärkaren är designad för 12 V likström med negativ jord. Tillåten spänning är 11 V till 16 V. Anslut strömkablarna enligt manualen: använd en tjock kabel (8-21 mm² för +B och GND) och placera en säkring vid batteriet.

BRUKSANVISNING KS-AR8004D JVC

Tack för att du köpt en JVC produkt. Var snäll och läs noga alla instruktioner innan du använder den, så att du vet hur den ska skötas och kan få ut mesta möjliga av den.

Säkerhetsföreskrifter....

• Höj inte volymen för mycket eftersom det stänger ute andra ljud, vilket gör dig till en sämre förare.
• Stanna innan du utför mer komplicerade åtgårder.

OBSERVERA OCH ANM

Denna enhet är utformad för att fungera på 12 V LIKSTRÖMSSYSTEM MED NEGATIV jordning.

• Denna apparat använder en BTL (balanserad transformatorlös) förstärkarkrets och ett fl ytande jordningssystem. Tänk därför på det följande:
  Anslut inte högtalarnas "⊖" uttag till varandra.
  Anslut inte högtalarnas "⊖" uttag till metallkroppen eller bilens chassi.
• Linda in oanvända ledningar med isoleringsband för att skydda dem mot kortslutning.
• Om förlängningssladd används ska den vara så tjock och kort som möjligt. Anslut ordentligt och använd eltejp.
• Håll apparatens kablar på behörigt avständ från antennen.
• Använd vid säkringsbyte en 30 A säkring till KS-AR8004D och en 25 A säkring till KS-AR8002D.
• Se till att grus, sand eller metallföremål inte tränger in i apparaten.
• Damma av ventilationshålen regelbundet så att värmen kan tränga ut.
• Långvarig ljudåtergivning från kassettbandspelaren, radion, CD-spelaren, den digitala ljudspelaren etc. med volymen inställd på hög nivå medan motorn är avslagen eller går på tomgång leder till att batteriet laddas ur.
• Enheten blir mycket varm. Var försiktig så att du inte rör vid enheten, inte bara när du använder den utan även en stund efter du använt den.

TA ALDRIG isär enheten eftersom den inte innehäller nägra enheter som du som användare sjäiv kan utföra service på.

INSTALLATION

Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser, ska du kontakta en JVC bilradiohandlare eller ett företag som säljer satser.

Montera slutsteget på en fast yta, exempelvis i bagageutrymmet eller under framsätet.

• Eftersom slutsteget avger värme bör det inte monteras i närheten av något lättantändligt material. Se också till att det inte monteras så värmeskingringen blockeras.
• Montera inte enheten på ställen som utsätts för hög värme, som t.ex. nära ett varmluftsutsläpp eller i handskfacket, eller på sådana isolerade ställen som under bilmattan, där värmen inte kan spridas.
• Om slutsteget monteras under ett framsäte, så se noga till att ingen kabel till slutsteget kan komma i kläm vid justering av sätet.

Under ett framsäte
På golvet i bagageutrymmet

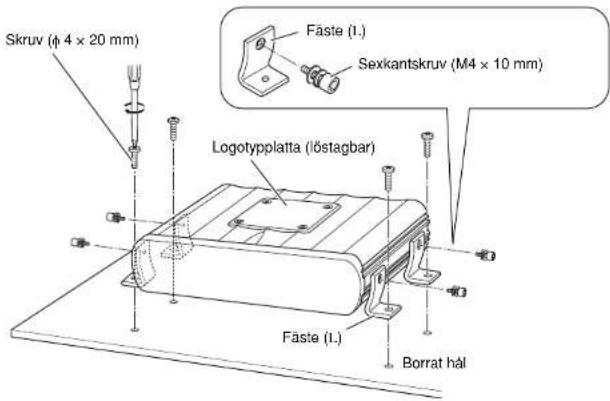

Kontrollera att du använder de medföljande skruvarna när du monterar apparaten.

Apparaten kan lossa och delar i den kan skadas om andra skruvar används.

• Innan du borrar hål i bagageluckan för att installera enheten, ska du kontrollera att det finns tillräckligt med plats på undersidan, så att hålen inte går in i bränsletanken eller i någonting annat.
• Använd den medföljande sexkantnyckel (3 mm) till att ta loss och vända logotypplattan.

Vid användning av fler än ett slusteg av modell KS-AR8000 kan upp till tre slusteg staplas ovanpå varandra med hjälp av medföljande fästen och sexkantskruvar enligt något av de två sätten X eller Y.

1 Sätt fast de medföljande avständsbrickorna på undersidan av slutsteget (② och ③).

2 Fäst förstärkarna på båda sidor med fästen (1) enligt bilden.

- Var noga med att montera det nedersta slutsteget (①) enligt beskrivning

- Innan förstärkarna staplas enligt X ska anslutningarna göras till strömförsörjningen (se "STRÖMFÖRSÖRJNING" nedan) och högtalarna (se "HÖGTALARANSLUTNINGAR" på sidan 2).

Sett från sidan

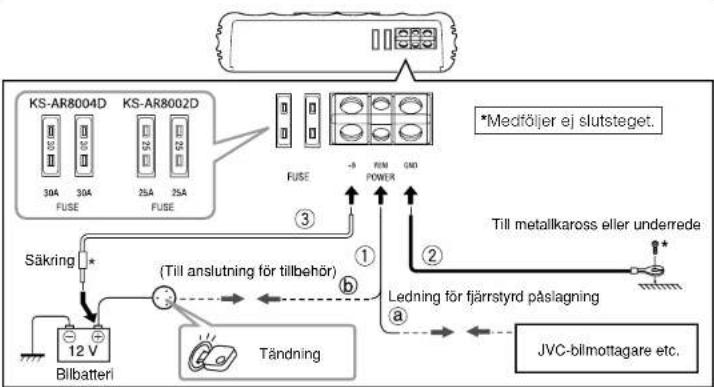

STRÖMFÖRSÖRJNING

WARNING

Låt batteriets negativa pol vara oansluten för att förhindra kortslutningar medan övriga anslutningar utförs.

① Ledning för fjärrstyrd påslagning (medföljer ej slutsteget)

Vid användning av en JVC-bilstereo med en fjärrstyrningskabel: anslut till fjärrstyrningskabeln.

b När du ansluter en enhet utan fjärrkabel, anslut till bilens tillbehörskrets, som aktiveras av startnyckeln. I detta fall kan det höras brus när bilmottagaren sätts på eller stängs av. Du kan undvika detta brus genom att inte sätta på eller stänga av själva bilmottagaren. Du kan sätta på eller stänga av bilmottagaren samtidigt som du vrider på/av tändningsnyckeln.

② Jordningskabel (medföljer ej slutsteget)

③ Strömkabel (medföljer ej slutsteget)

• Om en strömkabel används, så var noga med att placera en lämplig säkring nära batteriet enligt bilden.
• Gäller KS-AR8004D: 40 A
• Gäller KS-AR8002D: 30 A

- Anslut till batteriets positiva pol (⊕), men inte förrän alla övriga anslutningar är klara.

Obs!

Om statuslampan (se "REGLAGE" på sidan 3) lyser röd, så anger det att högtalaranslutningar eller andra anslutningar är felaktiga. Anlita i så fall "FELSÖKNING" på sidan 3 och se till att högtalaranslutningarna eller de andra anslutningarna korrigeras.

POLANSLUTNINGAR

Kablar bör ha följande tjocklekar för anslutning till respektive kopplingar.

• Strömanslutningar (POWER):

• • B och GND: Tvärsektion på 8 mm² till 21 mm²
• REM: Tvärsektion på 0,8 mm ² till 8 mm ²
  • Högtalaranslutningar (SPEAKER OUTPUT):
• Tvärsektion på 0,8 mm ² till 8 mm ²

Kontakta en JVC bilradiohandlare om du har några frågor om kabelns tjocklek o.dyl.

1 Skala bort en bit av isoleringen i ändarna på varje kabel, så att ledningstrådarna inuti blottas.

• Den blottade delen av ledaren bör vara 7 till 10 mm lång.
• Om den är kortare kan dålig ledningsförmåga uppstå.
• Om den är längre kan kortslutning uppsta.

2 Lossa sexkantskruven på en koppling med hjälp av en medföljande sexkantnyckel och skjut in ledaren i kopplingen.

• Använd en passande sexkantnyckel för respektive koppling.
• 4 mm: kopplingarna +B och GND
• 3 mm: kopplingarna REM och SPEAKER OUTPUT

3 Dra åt sexkantskruven igen för att fästa ledningstråden.

Var noga med att överensstämma med följande punkter:

- Anslut inte högtalarens minuskontakter "⊖" till en gemensam punkt.

• Om samma kabel används för både vänster/höger eller främre/bakre högtalaranslutning kan slutsteget inte användas. Använd alltid separata kablar till varje högtalare. Dra om sladdarna om så är fallet.
• Använd högtalare med en impedans på 2 Ω till 8 Ω (4 Ω till 8 Ω: vid användning i överkopplingsläge).
• Använd högtalare med tillräcklig kapacitet för slutsteget.

Anslutningssättet varierar beroende på hur många högtalare som ska användas i bilen. Välj lämpligt anslutningssätt enligt de kopplingsscheman som visas nedan.

Före anslutning:

- Utför alla anslutningar ordentligt. Lösa kontakter kan alstra värme, till följd av kontaktmotstånd m.m., vilket medför en olycksrisk. Fäst kablarna ordentligt och täck dem med eltejp, och dra dem under bilmattan.

Gäller KS-AR8004D:

Vid anslutning av 4 högtalare till slutsteget matas nermixade (främre och bakre) ljudsignaler ut via förförstärkarutgångarna PRE OUT.

Gäller KS-AR8002D:

Inmatade signaler matas ut via förförstärkarutgångarna PRE OUT.

Anslut lämpliga linjeutgångar på en bilstereo till ingångarna INPUT på slutsteget med hjälp av RCA-kablar (medföljer ej slutsteget).

- Var noga med att ställa fi iterväljaren för övergångsfrekvens i korrekt läge enligt följande anslutningsdiagram. (Se även "REGLAGE" på sidan 3.)

Note

Ändra inte läget på fi iterväljaren för övergångsfrekvens medan slutsteget är påslaget.

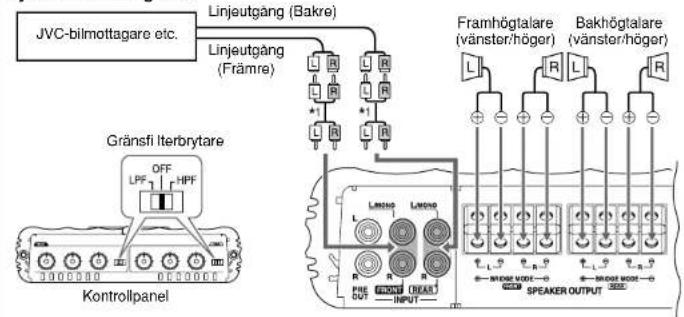

System med 4 högtalare

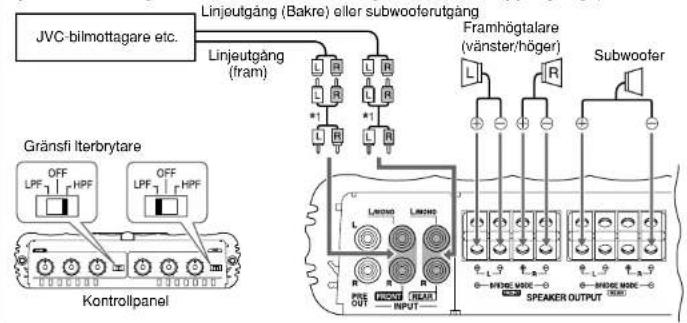

System med 2 högtalare och subwoofer—Bridge Mode (Överkopplingsläge)* ²

System med 2 högtalare—Bridge Mode (Överkopplingsläge)* ²

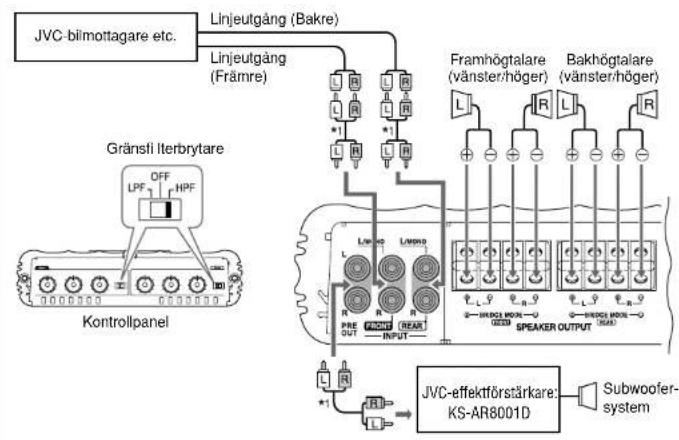

4-högtalarsystem plus subwoofer (PRE OUT)
Nermixade signaler matas ut via förförstärkarutgångarna PRE OUT.

KS-AR8002DKS-AR8004D
System med 2 högtalare

System med 2 högtalare (2 förstärkare)—Bridge Mode (Överkopplingsläge)* ²

Lågbashögtalare (5.1-kanalig bilstereo)—Bryggkoppling*2

2-högtalarsystem plus subwoofer (PRE OUT)

*1 RCA-kablar (medföljer ej slutsteget)
*2 Bridge Mode (Överkopplingsläge): Se till att ansluta linjeutgången från mottagaren till vänster (L/MONO) uttag på enheten.

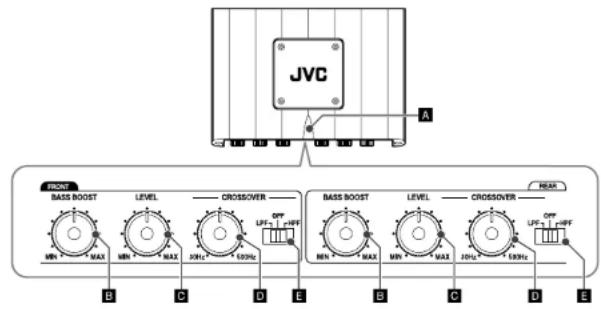

REGLAGE

Ta loss reglagehöljet för att komma åt följande reglage. Sätt tillbaka det efter avslutad manövrering.

Illustrationen ovan visar KS-AR8004D.

KS-AR8004D

KS-AR8002D

A Statuslampa

Denna lampa lyser normalt blå medan slutsteget är påslaget.

• Om lampan inte lyser

• Om lampan lyser röd

- Om lampan lyser lila väldigt ofta

- Anger det att ett problem kan förekomma. Se "FELSÖKNING" i höger kolumn.

B BASS BOOST-reglage

Vrid här för att ställa in förstärkning av frekvensen 45 Hz inom området 0 dB till +18 dB. Justera nivån medan du lyssnar på ljudet som spelas. Detta reglage förinställdes på MIN, innan slutsteget levererades från fabriken.

C Ingängsniväreglage (LEVEL)

Ingångsnivån kan justeras med detta reglage när enheten är ansluten till annan källutrustning. Justera nivån medan du lyssnar på ljudet som spelas. Detta reglage förinställdes på MIN, innan slutsteget levererades från fabriken.

D Övergångsfrekvensreglage (CROSSOVER)

Vrid här för att ställa in övergångsfrekvensen inom området 30 Hz till 500 Hz. Justera nivån medan du lyssnar på ljudet som spelas. Reglaget är förinställt på 30 Hz när enheten levereras.

E Gränsfi Iterbrytare

OFF: Denna position ska normalt väljas. Reglaget ställdes in i detta läge före slutstegets leverans från fabriken.

LPF: Ställ in brytaren på detta läge när du vill sätta på LPF-brytaren (lägpassfi liter) (lägpassfi ltret medger utmatning av frekvenser lägre än aktuell övergångsfrekvens).

HPF: Ställ in brytaren på detta läge när du vill sätta på HPF-brytaren (högpassfi liter) (högpassfi ltret medger utmatning av frekvenser högre än aktuell övergångsfrekvens).

FELSÖKNING

Kontakta en JVC bilradiohandlare för ytterligare information.

Statuslampan lyser inte.

- Kontrollera säkringarna och byt ut en säkring som har smält.

- Kontrollera anslutningarna för strömförsörjning (se "STRÖMFÖRSÖRJNING" på sid.1).

- Anslut jordkabeln ordentligt till en metalldel i bilen.

- Slå på utrustningen ansluten till slutsteget.

- Använd ett relä om anläggningen använder sig av för många förstärkare.

- Bekräfta att batterispänningen är den rätta (11 V till 16 V).

Statuslampan lyser röd och/eller slutsteget blir onormalt hett.

- Använd högtalare med lämplig impedans.

- Rätta till högtalarkablarnas anslutningar, om de har kortslutits.

- Lämna slutsteget avslaget ett tag för att låta det svalna.

Statuslampan lyser ofta lila (överstyrning\*).

- Sänk innivån med hjälp av nivåreglaget LEVEL tills lampan lyser lila endast då och då.

* Detta betyder att slutstegskretsarna är överbelastade och att distorsion kan uppstå i ljudet vid för mycket inmatning från bilstereon.

Inget Ijud.

- Kontrollera anslutningarna för strömförsörjning (se "STRÖMFÖRSÖRJNING" på sid.1).

- Anslut RCA-kablarna till ingångarna INPUT.

- Kontrollera högtalaranslutningarna och inställningen av fi lterväljaren för övergångsfrekvens (se "HÖGTALARANSLUTNINGAR" på sidan 2).

Det hörs störningar från omformaren.

- Håll kablar för strömanslutning (POWER) borta från RCA-kablarna.

- Håll RCA stiftkablarna borta från övriga elkablar i bilen.

- Anslut jordkabeln ordentligt till en metalldel i bilen

- Se till att de negativa högtalarkablarna inte vidrör bilens underrede.

- Återanslut pluggarna elleranvänd pluggar med belastningsmotständ.

- Anslut en förbikopplingskondensator över tillbehörsomkopplarna (försignalhorn, fl äkt, o.dyl.).

Ljudstörningar uppstår när slutsteget ansluts till en AM (MV/LV)-radiomottagare.

- Dra samtliga kablar till slutsteget på avstånd från antennkabeln.

SPECIFICATIONER

Maxuteffekt 600 W

RMS-uteffekt

KS-AR8004D: 120 W RMS x 4 kanaler vid 4 Ω och ≤ 1% THD + N

KS-AR8002D: 150 W RMS x 2 kanaler vid 4 Ω och ≤ 1% THD + N

Belastningsimpedans 4 Ω

(Normal koppling: 2 Ω till 8 Ω tolerans)

(Bridge Mode (Överkopplingsläge): 4 Ω till 8 Ω tolerans)

Frekvensrespons 5 Hz till 40 kHz* (+0, -3 dB)

Infraljuds Iter begränsar extremt låga signalfrekvenser under 18 Hz.

Ingångskänslighet/Impedans 2 V /44 kΩ (0,3 V till 6 V, varlabel)

Distortion Mindre än 0,01% (vid 1 kHz)

Signal-brusförhållande 80 dBA (referens: 1 W till 4 Ω)

Strömförsörjning Likström 14.4 V (11 V till 16 V tolerans)

Jordningssystem Negativ jordd

Mått (B x H x D) 250 mm × 62 mm × 182 mm

Vikt (cirka) KS-AR8004D: 2,8 kg

KS-AR8002D: 2,6 kg

Medföljande tillbehör Skruv (φ 4 × 20 mm) × 4

Sexkantskruv (M4 × 10 mm) × 8

Sexkantnyckel

4 mm × 1

3 mm × 1

Distansbricka × 4

äste

L × 4

1× 4

Design och specifi kationer kan ändras utan föreåenda meddelande.

Information till användare gällande kassering av gammal utrustning

Denna symbol anger att produkten med denna symbol inte ska kasseras som vanligt hushållsavfall, när den inte ska användas mer.

Om du vill kassera denna produkt, ska detta göras i enlighet med gällande lagstiftning i landet eller kommunen. Genom att avyttra denna produkt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskliga hälsan.

Att denna symbol endast gäller inom den Europeiska gemenskapen.

Bästa kund!

Denna apparat överensstämmer med gällande EU-direktiv och standarder beträffande elektromagnetisk kompatibilitet och elsäkerhet.

Europarepresentant för Victor Company of Japan, Limited är:

JVC Technology Centre Europe GmbH

Företagsnamn ändrat i:

JVC Technical Services Europe GmbH

Postfach 10 05 52

61145 Friedberg

Tyskland
