KS-AR8004D - Autoradio JVC - Gratis gebruiksaanwijzing en handleiding

Producttype	Autoradio (eindversterker)
Merk	JVC
Model	KS-AR8004D
Maximaal uitgangsvermogen	600 W
RMS-vermogen	120 W x 4 kanalen (4 Ω, ≤1% THD+N)
Aantal kanalen	4
Frequentierespons	5 Hz - 40 kHz (+0, -3 dB)
Ingangsgevoeligheid	2 V (variabel 0,3 V tot 6 V)
Ingangsimpedantie	44 kΩ
Signaal-ruisverhouding	80 dBA (ref. 1 W in 4 Ω)
Vervorming (THD)	< 0,01% (1 kHz)
Lastimpedantie	4 Ω (normaal: 2-8 Ω, brug: 4-8 Ω)
Spanningsvereisten	DC 14,4 V (11-16 V toelaatbaar)
Aardingssysteem	Negatieve aarding
Zekering	30 A
Afmetingen (B x H x D)	250 x 62 x 182 mm
Gewicht	2,8 kg
Functies	Bass Boost (0 tot +18 dB bij 45 Hz), instelbare crossover (30-500 Hz), LPF/HPF schakelaar, brugfunctie (bridge mode)
Aansluitingen	RCA-ingangen (lijn), luidsprekeruitgangen, +B, GND, REM
Bijgeleverde accessoires	Schroeven (4x20 mm) x4, zeskantschroeven (M4x10 mm) x8, zeskantsleutels (4 mm en 3 mm), afstandsstukken x4, beugels x8
Veiligheid	Volume niet te hoog, gebruik correcte zekering, vermijd kortsluiting, niet demonteren, houd ventilatie vrij
Onderhoud	Stof verwijderen voor ventilatie, geen vocht of metalen voorwerpen toelaten

Veelgestelde vragen - KS-AR8004D JVC

Hoe installeer ik de JVC KS-AR8004D versterker in mijn auto?

Bevestig de versterker op een stevig oppervlak, zoals in de kofferbak of onder de voorstoel. Gebruik de bijgeleverde schroeven en zorg dat er voldoende ventilatie is. Sluit de stroomtoevoer aan volgens het schema: verbind de +B draad met de accu via een zekering, de GND met een metalen deel van de auto, en de REM met de afstandsbedieningsdraad van de receiver. Sluit de luidsprekers aan op de SPEAKER OUTPUT aansluitingen met de juiste impedantie (2-8 Ω normaal, 4-8 Ω in brugmodus).

Wat betekent het als het statuslampje rood brandt?

Een rood statuslampje duidt op een probleem. Controleer of de luidsprekerimpedantie correct is (gebruik luidsprekers met 2-8 Ω) en of er geen kortsluiting is in de luidsprekerbedrading. Laat de versterker afkoelen als hij oververhit raakt. Zie de probleemoplossingssectie in de handleiding voor meer details.

Waarom komt er geen geluid uit mijn versterker?

Controleer eerst de stroomtoevoer: zorg dat de zekering niet is doorgebrand en dat de +B, GND en REM draden correct zijn aangesloten. Controleer of de RCA-kabels goed zijn verbonden met de INPUT aansluitingen en of de luidsprekerbedrading correct is. Controleer ook de stand van de CROSSOVER filterschakelaar.

Hoe kan ik twee versterkers stapelen?

U kunt maximaal drie KS-AR8000 versterkers stapelen met de bijgeleverde beugels en zeskantschroeven. Bevestig de afstandsstukken aan de onderkant van de versterkers, bevestig de beugels aan beide zijden en stapel ze in X- of Y-vorm. Maak eerst alle stroom- en luidsprekerverbindingen voordat u de bovenste versterkers plaatst.

Wat is de brugfunctie (bridge mode) en hoe gebruik ik die?

De brugfunctie combineert twee kanalen tot één kanaal voor een hoger vermogen. Sluit de lijnuitgang van de receiver aan op de L/MONO ingang. Gebruik luidsprekers met een impedantie van 4 Ω tot 8 Ω. Stel de CROSSOVER schakelaar in op de gewenste stand (LPF, HPF of OFF) voor de brugmodus.

Hoe stel ik de Bass Boost en Crossover in?

Draai de BASS BOOST knop om de 45 Hz frequentie te versterken van 0 dB tot +18 dB. De CROSSOVER regelaar stelt de drempelfrequentie in tussen 30 Hz en 500 Hz. Gebruik de CROSSOVER filterschakelaar om het filtertype te kiezen: OFF (geen filter), LPF (laagdoorlaat) of HPF (hoogdoorlaat). Pas aan terwijl u naar het geluid luistert.

Welke zekering heb ik nodig voor de KS-AR8004D?

Gebruik een 30 A zekering voor de KS-AR8004D. Vervang een doorgebrande zekering altijd door een exemplaar met dezelfde stroomsterkte. Bij gebruik van een stroomsnoer moet u ook een extra zekering bij de accu plaatsen (40 A voor KS-AR8004D).

Hoe sluit ik een subwoofer aan op deze versterker?

Voor een subwoofer gebruikt u de brugfunctie op twee kanalen. Sluit de lijnuitgang van de receiver aan op de L/MONO ingang van de desbetreffende kanalen. Verbind de subwoofer (impedantie 4-8 Ω) met de SPEAKER OUTPUT aansluitingen van de gebrugde kanalen. Stel de CROSSOVER schakelaar in op LPF voor lage frequenties.

Wat moet ik doen als de versterker oververhit raakt?

Schakel de versterker uit en laat hem afkoelen. Controleer of de luidsprekerimpedantie correct is (gebruik 2-8 Ω normaal, 4-8 Ω in brugmodus). Zorg dat de ventilatie niet wordt geblokkeerd en dat de versterker niet is geïnstalleerd op een plaats waar warmte niet kan ontsnappen (niet onder de vloermat of in het handschoenenkastje).

Kan ik deze versterker gebruiken met een 12V auto-accu?

Ja, de versterker is ontworpen voor 12 V gelijkstroom met negatieve aarding. De toegestane spanning is 11 V tot 16 V. Sluit de stroomdraden aan zoals beschreven in de handleiding: gebruik een dikke draad (8-21 mm² voor +B en GND) en plaats een zekering bij de accu.

GEBRUIKSAANWIJZING KS-AR8004D JVC

Dank u voor de aanschaf van een JVC-product. Lees alvorens gebruik deze gebruiksaanwijzing even door zodat u de werking goed begrijpt en het toestel optimaal kunt benutten.

Voor de veiligheid....

• Stel het volume niet te hoog in. Met een te hoog volume zult u geluiden van buiten mogelijk niet horen met mogelijk ongelukken tot gevolg.

- Stop de auto alvorens ingewikkelde bedieningen uit te voeren.

VOORZORGEN EN OPMERKINGEN

Dit toestel is ontworpen voor gebruik met 12 V GELIJKSTROOM, NEGATIEF-GEAARDE elektrische systemen.

- Dit toestel gebruikt een BTL (Balanced Transformerless) versterkingscircuit, m.a.w. een "zwevend aardingssysteem". Let derhalve op het volgende:

Verbind de "⊖" aansluitingen van de luidsprekers niet met elkaar. Verbind de "⊖" aansluitingen van de luidsprekers niet op het chassis of een metalen onderdeel aan.

• Voorkom kortsluiting en bedek derhalve de niet-gebruikte aansluitingen met isolatieband.
• Bij gebruik van een verlengsnoer, moet deze zo dik en kort als mogelijk zijn; sluit stevig aan en bedek met isolatieband.
• Zorg dat er voldoende afstand tussen de antenne en de draden van dit toestel is.
• Gebruik voor het vervangen van een zekering een 30 A zekering voor de KS-AR8004D of een 25 A zekering voor de KS-AR8002D.
• Zorg dat er geen vocht, zand en metalen voorwerpen in het toestel komen.
• Veeg stof indien nodig weg zodat de ventilatie van het toestel niet wordt geblokkeerd.
• Het langdurig luisteren naar een cassette, de radio, CD, digitale audiospeler, etc. met een hoog volume ingesteld wanneer de motor is uitgeschakeld of stationair draait, zal de accu uitputten.
• Dit toestel wordt zeer heet. Raak het toestel tijdens de werking en tevens direct na de werking niet aan.

Demonteer het toestel NIET. Er zijn geen door de gebruiker te repareren onderdelen in het toestel.

INSTALLEREN

De volgende afbeelding toont een standaardinstallatie. Afhankelijk van uw auto is de installatie mogelijk wat anders. Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor vragen of informatie aangaande het installeren.

Bevestig dit toestel op een stevig oppervlak, bijvoorbeeld in de kofferbak of onder de voorstoel.

• Het toestel wekt hitte op. Installeer het derhalve niet in de buurt van ontvlambare voorwerpen. Installeer op een plaats waar hitte van het toestel kan worden afgevoerd.
• Installeer het toestel niet op plaatsen die aan warmte onderhevig zijn, zoals bijvoorbeeld bij de radiator of verwarming. Installeer het toestel niet in het handschoenenkastje of in afgesloten ruimtes, zoals onder de vloermat, waar warmte van het toestel niet goed kan worden afgevoerd.
• Controleer dat door het veranderen van de stoelpositie geen bedrading van het toestel wordt geraakt indien u het toestel onder de voorstoel gaat installeren.

Op de vloer van de kofferbak

Gebruik beslist de bijgeleverde schroeven voor het bevestigen van dit toestel. Het toestel wordt mogelijk niet goed bevestigd of onderdelen in het toestel worden beschadigd bij gebruik van andere schroeven.

• Zorg er voordat u gaatjes in de kofferbak boort voor dat er voldoende ruimte onder de kofferbak is zodat u geen gat in de benzinetank boort.
• Gebruik de bijgeleverde zeshoekige sleutel (3 mm) voor het verwijderen en draaien van het logoplaatje.

BIJ gebruik van meerdere KS-AR8000 versterkers, kunt u maximaal drie versterkers met de bijgeleverde beugels en zeshoekige schroeven op twee manieren, X of Y, opstapelen.

1 Bevestig de bijgeleverde tussenstukken aan de onderkant van de versterker (② en ③).

2 Bevestig de versterkers aan beide kanten met de beugels (I) zoals afgebeeld.

• Bevestig de laagste versterker (①) beslist zoals afgebeeld op B.
• Maak, voordat u de versterkers volgens X opstapelt, eerst de aansluitingen met de voeding (zie "STROOMTOEVOER" hieronder) en met de luidsprekers (zie "AANSLUITEN VAN LUIDSPREKERS" op pagina 2).

Zijkant van het toestel

STROOMTOEVOER

LET OP

Voorkom kortsluiting bij het verbinden en zorg derhalve dat de negatieve pool van de accu is ontkoppeld.

① Draad voor op afstand inschakelen (niet bij dit toestel geleverd)
Bij gebruik van een JVC auto-receiver met afstandsbedieningsdraad, verbind dan met het afstandsbedieningsdraad.
Indien u een toestel zonder afstandsdraad heeft, moet u deze verbinden met het accessoire-circuit van de auto dat door de contactschakelaar wordt geactiveerd. In dit geval wordt er mogelijk ruis opgewekt wanneer de auto-receiver wordt in- of uitgeschakeld. U kunt dit voorkomen door de auto-receiver zelf niet in- en uit te schakelen. De auto-receiver wordt dan in- en uitgeschakeld in overeenstemming met de aan- en uitstand van de contactschakelaar van de auto.

② Aardedraad (niet bij dit toestel geleverd)

③ Stroomsnoer (niet bij dit toestel geleverd)

- Bij gebruik van een stroomsnoer, moet u een extra zekering bij de accu als afgebeeld toevoegen.

- Voor de KS-AR8004D: 40 A

- Voor de KS-AR8002D: 30 A

- Verbind pas met de “⊕” aansluiting van de accu nadat alle andere verbindingen zijn gemaakt.

Opmerking

Indien het statuslampje (zie "REGELAARS" op bladzijde 3) rood oplicht, betekent dit dat de luidsprekerdraden of andere draden fout zijn verbonden. Zie in dat geval "OPLOSSEN VAN PROBLEMEN" op bladzijde 3. Controleer dat de luidsprekerdraden en andere draden goed zijn verbonden.

Hieronder ziet u de vereiste draaddiameters voor de diverse aansluitingen.

• POWER aansluitingen:

• • B en GND: Doorsnee van 8 mm² tot 21 mm²
• REM: Doorsnee van 0,8 mm ² tot 8 mm ²
  • SPEAKER OUTPUT aansluitingen:
• Doorsnee van 0,8 mm ² tot 8 mm ²

Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor vragen m.b.t. de dikte van het spanningsdraad, etc.

1 Verwijder de isolatie van het uiteinde van het draad zodat de geleiderdraden bloot komen te liggen.
- Ongeveer 7 mm tot 10 mm van de geleiderdraad dient bloot te liggen.
- Een korter gedeelte veroorzaakt een slechte geleiding. - Een langer gedeelte kan kortsluiting veroorzaken.
2 Los de zeshoekige schroef van de aansluiting met de bijgeleverde zeshoekige sleutel en steek de geleiderdraad in de aansluiting.
- Gebruik een geschikte zeshoekige sleutel voor iedere aansluiting. - 4 mm: +B en GND aansluitingen

- 3 mm: REM en SPEAKER OUTPUT aansluitingen

3 Draai de zeshoekige schroef weer aan zodat het draad vast zit.

Let op het volgende:

• Sluit de “⊖” aansluitingen van de luidsprekers beslist niet op een gezamelijk punt aan.
• Dit toestel kan niet worden gebruikt indien hetzelfde draad voor zowel de links/rechts of voor/achter luidsprekers wordt gebruikt. Gebruik beslist onafhankelijke draden voor iedere luidspreker. Verbind in dat geval opnieuw.
• Gebruik de luidsprekers met een impedantie van 2 Ω tot 8 Ω (4 Ω tot 8 Ω: bij gebruik van de geschakelde brug functie).
• Gebruik luidsprekers met voldoende capaciteit voor dit toestel.

AANSLUITEN VAN LUIDSPREKERS

Het verbinden is afhankelijk van het aantal luidsprekers dat u in uw auto heeft. Kies de juiste methode voor het verbinden aan de hand van de volgende afbeeldingen.

Meer over het verbinden:

- Zorg dat alle verbindingen stevig zijn. Losse verbindingen veroorzaken hitte-opwekking en mogelijk ernstige ongelukken vanwege contact-weerstand, etc. Zet snoeren en draden goed vast, bedek met isolatieband en leid ze onder de vloermat.

4-luidsprekersysteem

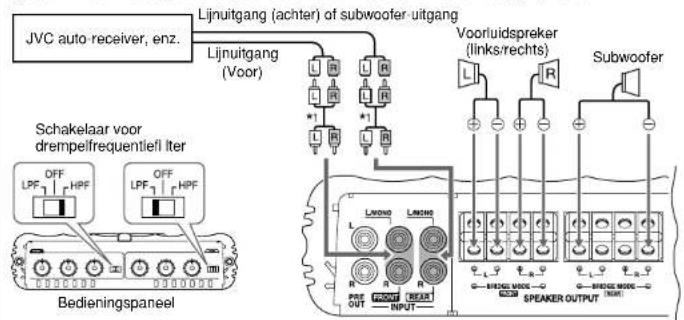

Systeem met 2 luldsprekers plus subwoofer—Geschakelde "brug" functie?

Systeem met 2 luldsprekers—Geschakelde "brug" functle ²

Systeem met 4 luidsprekers plus subwoofer (PRE OUT)

Teruggemengde signalen worden via de PRE OUT aansluitingen uitgestuurd.

Indien u 4 luidsprekers met het toestel heeft verbonden, worden de teruggemengde signalen (voor en achter) via de PRE OUT aansluitingen uitgestuurd.

Voor de KS-AR8002D:

De binnenkomende signalen worden via de PRE OUT aansluitingen uitgestuurd.

Verbind de lijnuitgang van de receiver met de INPUT aansluitingen van dit toestel met gebruik van RCA-pensnoeren (niet bij dit toestel bijgeleverd).
- Stel de CROSSOVER fi Iterschakelaar beslist in overeenstemming met de volgende afbeeldingen in. (Zie tevens "CONTROLS" op bladzijde 3.)

Note

Verander de CROSSOVER fi Iterschakelaar niet terwijl het toestel ingeschakeld is.

KS-AR8002DKS-AR8004D

Systeem met 2 luidsprekers (2 versterkers)—Geschakelde "brug" functle ⁴

Subwoofersysteem (5.1kanaal receiver)—Geschakelde "brug" functle*2

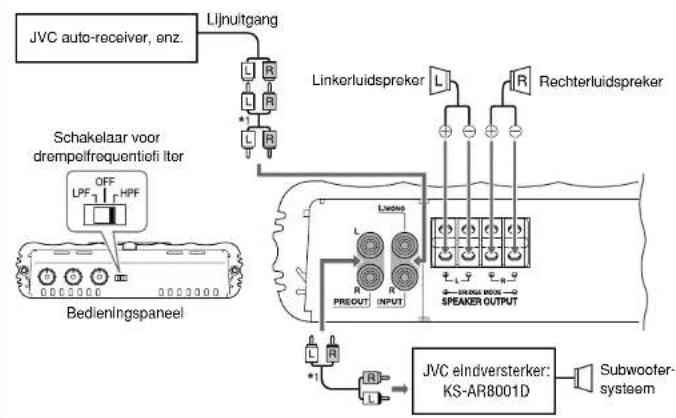

Systeem met 2 luidsprekers plus subwoofer (PRE OUT)

*1 RCA-pensnoeren (niet bij dit toestel geleverd)
*2 Bridge Mode (geschakelde brug functie): Let erop dat de uitgang van de ontvanger wordt aangesloten op de linker (L/MONO) aansluiting op dit apparaat.

REGELAARS

Verwijder de afdekking van het bedieningspaneel voor gebruik van de volgende regelaars. Plaats na bediening weer terug.

De afbeelding hierboven is op de KS-AR8004D gebaseerd.

KS-AR8004D

Het lampje licht normaal blauw op terwijl het toestel is ingeschakeld.

• Indien het statuslampje niet oplicht
• Indien het statuslampje rood oplicht
• Indien het statuslampje herhaaldelijk paarskleurig oplicht
• Betekent dit dat er een probleem is. Zie "OPLOSSEN VAN PROBLEMEN" in de rechterkolom.

B BASS BOOST-knop

Door deze regelaar te draaien, wordt de 45 Hz frequentie vanaf 0 dB t/m +18 dB versterkt. Pas het niveau aan terwijl u naar het geluid luistert. Deze regelaar is bij het verlaten van de fabriek in de MIN stand gesteld.

C Ingangsniveauregelaar (LEVEL)

Het ingangsniveau kan met deze regelaar worden veranderd indien dit toestel met andere apparatuur is verbonden. Pas het niveau aan terwijl u naar het geluid luistert. Deze regelaar is bij het verlaten van de fabriek in de MIN stand gesteld.

D CROSSOVER frequentleregelaar

Door deze regelaar te draaien, wordt de drempelfrequentie vanaf 30 Hz t/m 500 Hz ingesteld. Pas het niveau aan terwijl u naar het geluid luistert. Deze waarde is bij levering ingesteld op 30 Hz.

E Schakelaar voor drempelfrequentiefi Iter

OFF: Laat normaliter in deze stand. De schakelaar is bij het verlaten van de fabriek in deze stand gesteld.

LPF: Druk in deze stand om het laag-doorlaatfilter (LPF) te activeren (De laag-doorlaatfilter verstuurt de frequenties die lager dan de drempelfrequentie zijn).

HPF: Druk in deze stand om het hoog-doorlaatfilter (HPF) te activeren (De hoog-doorlaatfilter verstuurt de frequenties die hoger dan de drempelfrequentie zijn).

OPLOSSEN VAN PROBLEMEN

Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor details.

Statuslampje licht niet op.

• Vervang de zekering indien de huidige is doorgebrand.
• Controleer de verbindingen van de stroomtoevoer (zie "STROOMTOEVOER" op bladzijde 1).
• Verbind de aardedraad goed met een metalen onderdeel van de auto.
• Schakel de met dit toestel verbonden apparatuur in.
• Gebruik een relais indien u meerdere versterkers met uw systeem gebruikt.
• Controleer het accuvoltage (11 V t/m 16 V)

Statuslampje licht rood op en/of het toestel wordt abnormaal heet.

• Gebruik luidsprekers met een geschikte impedantie.
• Corigeer de luidsprekerbedrading indien deze kortsluiting maken.
• Laat het toestel uitgeschakeld zodat het kan afkoelen.

Statuslampje licht herhaaldelijk paarskleurig op. (Clipping*)

• Verlaag het ingangsniveau met de Input LEVEL regelaar totdat het lampje slechts een paar keer paarskleurig oplicht.
  * De versterkercircuits zijn overbelast en het geluid wordt vervormd vanwege te sterke ingangssignalen van de auto-receiver.

Geen geluid.

• Controleer de verbindingen van de stroomtoevoer (zie "STROOMTOEVOER" op bladzijde 1).
• Verbind de RCA-pensnoeren met de INPUT aansluitingen.
• Controleer de luidsprekerbedrading en de stand van de CROSSOVER filterschakelaar (zie "AANSLUITEN VAN LUIDSPREKERS" op bladzijde 2).

U hoort ruls.

• Houd de draden van de POWER aansluitingen altijd uit de buurt van de RCA-pensnoeren.
• Zorg dat de RCA-pensnoeren niet te dicht bij andere elektrische kabels van de auto liggen.
• Verbind de aardedraad goed met een metalen onderdeel van de auto.
• Zorg dat de negatieve stroomdraden beslist geen contact maken met het autochassis.
• Vervang de stekkers of gebruik stekkers met weerstand.
• Sluit een bypass-condensator tussen de accessoire-schakelaars (claxon, ventilator, etc.) aan.

Er wordt ruis opgewekt wanneer u het toestel met een AM (MW/LW) tuner verbindt.

- Houd alle draden van dit toestel uit de buurt van het antennedraad.

Maximaal uitgangsvermogen 600 W

RMS-vermogen KS-AR8004D: 120 W RMS x 4 kanalen met 4 Ω en ≤ 1% THD + N KS-AR8002D: 150 W RMS x 2 kanalen met 4 Ω en ≤ 1% THD + N

Lastimpedantie 4 Ω

(Normale functie: 2 Ω tot 8 Ω toelaatbaar)

(Bridge Mode (geschakelde brug functie): 4 Ω tot 8 Ω toelaatbaar)

Frequentierespons 5 Hz tot 40 kHz* (+0, -3 dB)

Subsonische filter limiteert de extreme lage frequentiesignalen

lager dan 18 Hz.

Ingangsgevoeligheid/ 2 V/44 kΩ (0,3 V tot 6 V, variable)

Impedantie

Vervorming Minder dan 0,01% (bij 1 kHz)

Signaal-tot-ruisverhouding 80 dBA (referentie: 1 W in 4 Ω)

Spanningsvereisten DC 14,4 V gelijkstroom (11 V tot 16 V toelaatbaar)

Aardingssysteem Negatieve aarding

Afmetingen (B/H/D) 250 mm × 62 mm × 182 mm

Gewicht (bij benadering) KS-AR8004D: 2,8 kg

KS-AR8002D: 2,6 kg

Bijgeleverde accessoires

Schroef (φ 4 × 20 mm) × 4

Zeshoekige schroef (M4 × 10 mm) × 8

Zeshoekige sleutel

4 mm × 1

3 mm × 1

Afstandsstuk × 4

Beugel

L×4

1×4

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Informatie voor gebruikers over het weggoolen van oude apparatuur

Deze markering geeft aan dat het product met dit symbool bij het einde van de gebruikssduur niet bij het huishoudelijk afval mag worden gegooid. Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en uw gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid.

Dit symbool is alleen geldig in de Europese Unie.

Geachte klant,

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technology Centre Europe GmbH

Bedrijfsnaam gewijzigd in:

JVC Technical Services Europe GmbH

Postfach 10 05 52

61145 Friedberg

Duitsland

SVENSKA
