KS-AR8001D - Bilradio JVC - Gratis bruksanvisning och manual
Hitta enhetens manual gratis KS-AR8001D JVC i PDF-format.
| Producttype | Monokanal subwooferförstärkare |
| Merk | JVC |
| Model | KS-AR8001D |
| Mått (B×H×D) | 250 mm × 62 mm × 182 mm |
| Vikt | ca. 2,7 kg |
| Matningsspänning | DC 14,4 V (11 V – 16 V tillåten) |
| Jordningssystem | Negativ jordning |
| Maximal uteffekt | 800 W |
| RMS-effekt | 700 W RMS × 1 kanal (4 Ω eller 2 Ω, ≤ 1% THD+N) |
| Lastimpedans | 4 Ω (2 Ω – 8 Ω tillåten) |
| Frekvensomfång | 20 Hz – 300 Hz (+0, -3 dB) |
| Ingångskänslighet / impedans | 2 V / 44 kΩ (0,3 V – 6 V, variabel) |
| Distorsion (THD) | Mindre än 0,04% (vid 100 Hz) |
| Signal-brusförhållande | 80 dBA (referens: 1 W i 4 Ω) |
| Filter | LPF (50 Hz – 300 Hz), Subsoniskt filter (20 Hz – 50 Hz), BASS BOOST (45 Hz, 0 – +18 dB) |
| FAS-omkopplare | NOM (normal) / REV (motsatt) |
| Ingångsnivåreglage (LEVEL) | Variabel (MIN – MAX) |
| Fjärrkontroll | Valfri: RM-RK130 (kabelansluten) |
| Säkring | 25 A (ombord), 40 A extra vid strömkabel |
| Medföljande tillbehör | Insexnycklar (3 mm och 4 mm), fästen, skruvar, mellanlägg för stapling |
| Säkerhet | Värmeavledning, demontera inte, endast 12 V negativ jord, håll avstånd från brännbara material |
| Underhåll | Ta bort damm för ventilation, låt inte fukt eller främmande föremål tränga in |
| Reparation och delar | Endast säkring utbytbar; inga användarrepeterbara delar |
Vanliga frågor - KS-AR8001D JVC
Användarfrågor om KS-AR8001D JVC
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Bilradio i PDF-format gratis! Hitta din manual KS-AR8001D - JVC och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KS-AR8001D av märket JVC.
BRUKSANVISNING KS-AR8001D JVC
Tack för att du köpt en JVC produkt. Var snäll och läs noga alla instruktioner innan du använder den, så att du vet hur den ska skötas och kan få ut mesta möjliga av den.
Enheten är utformad för att anslutas till subwoofrar.
Säkerhetsföreskrifter....
- Höj inte volymen för mycket eftersom det stänger ute andra ljud, vilket gör dig till en sämre förare. - Stanna innan du utför mer komplicerade åtgärder.
OBSERVERA OCH ANM
Denna enhet är utformad för att fungera på 12 V LIKSTRÖMSSYSTEM MED NEGATIV jordning.
- Denna apparat använder en BTL (balanserad transformatorlös) förstärkarkrets och ett fl ytande jordningssystem. Tänk därför på det följande:
Anslut inte högtalarnas "⊖" uttag till varandra.
Anslut inte högtalarnas "⊖" uttag till metallkroppen eller bilens chassi.
- Linda in oanvända ledningar med isoleringsband för att skydda dem mot kortslutning.
- Om förlängningssladd används ska den vara så tjock och kort som möjligt. Anslut ordentligt och använd eltejp.
- Håll apparatens kablar på behörigt avständ från antennen.
- Vid byte av säkring, använd endast en 25 A säkring.
- Se till att grus, sand eller metallföremål inte tränger in i apparaten.
- Damma av ventilationshålen regelbundet så att värmen kan tränga ut.
- Långvarig ljudåtergivning från kassetbandspelaren, radion, CD-spelaren, den digitala ljudspelaren etc. med volymen inställd på hög nivå medan motorn är avslagen eller går på tomgång leder till att batteriet laddas ur.
- Enheten blir mycket varm. Var försiktig så att du inte rör vid enheten, inte bara när du använder den utan även en stund efter du använt den.
TA ALDRIG isär enheten eftersom den inte innehåller några enheter som du som användare själv kan utföra service på.
INSTALLATION
Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser, ska du kontakta en JVC bilradiohandlare eller ett företag som säljer satser.

Montera slutsteget på en fast yta, exempelvis i bagageutrymmet eller under framsätet.
- Eftersom slutsteget avger värme bör det inte monteras i närheten av något lättantändligt material. Se också till att det inte monteras så värmeskingringen blockeras.
- Montera inte enheten på ställen som utsätts för hög värme, som t.ex. nära ett varmluftsutsläpp eller i handskfacket, eller på sådana isolerade ställen som under bilmattan, där värmen inte kan spridas.
- Om slutsteget monteras under ett framsäte, så se noga till att ingen kabel till slutsteget kan komma i kläm vid justering av sätet.

Under ett framsäte
På golvet i bagageutrymmet

Kontrollera att du använder de medföljande skruvarna när du monterar apparaten. Apparaten kan lossa och delar i den kan skadas om andra skruvar används.
- Innan du borrar hål i bagageluckan för att installera enheten, ska du kontrollera att det finns tillräckligt med plats på undersidan, så att hålen inte går in i bränsletanken eller i någonting annat.
- Använd den medföljande sexkantnyckel (3 mm) till att ta loss och vända logotypplattan.


Vid användning av fler än ett slusteg av modell KS-AR8000 kan upp till tre slusteg staplas ovanpå varandra med hjälp av medföljande fästen och sexkantskruvar enligt något av de två sätten X eller Y.
1 Sätt fast de medföljande avständsbrickorna på undersidan av slutsteget (② och ③).

2 Fäst förstärkarna på báda sidor med fästen (1) enligt bilden.

- Var noga med att montera det nedersta slutsteget (①) enligt beskrivning
- Innan förstärkarna staplas enligt X ska anslutningarna göras till strömförsörjningen (se "STRÖMFÖRSÖRJNING" nedan) och högtalarna (se "HÖGTALARANSLUTNINGAR" på sidan 2).


Sett från sidan
STRÖMFÖRSÖRJNING
WARNING
Låt batteriets negativa pol vara oansluten för att förhindra kortslutningar medan övriga anslutningar utförs.
① Ledning för fjärrstyrd påslagning (medföljer ej slutsteget)
(a) Vld användning av en JVC-billstereo med en fjärrstyrningskabel: anslut till fjärrstyrningskabeln.
(b) När du ansluter en enhet utan fjärrkabel, anslut till bilens tillbehörskrets, som aktiveras av startnyckeln. I detta fall kan det höras brus när bilmottagaren sätts på eller stängs av. Du kan undvika detta brus genom att inte sätta på eller stänga av själva bilmottagaren. Du kan sätta på eller stänga av bilmottagaren samtidigt som du vrider på/av tändningsnyckeln.
② Jordningskabel (medföljer ej slutsteget)
③ Strömkabel(medföljer ej slutsteget)
- Om en strömkabel används, så var noga med att placera en 40 A säkring nära batteriet enligt bilden.
- Anslut till batteriets positiva pol (⊕), men inte förrän alla övriga anslutningar är klara.
Obs!
Om statuslampan (se "REGLAGE" på sidan 3) lyser röd, så anger det att högtalaranslutningar eller andra anslutningar är felaktiga. Anlita i så fall "FELSÖKNING" på sidan 3 och se till att högtalaranslutningarna eller de andra anslutningarna korrigeras.
POLANSLUTNINGAR
Kablar bör ha följande tjocklekar för anslutning till respektive kopplingar.
• Strömanslutningar (POWER):
- + B och GND: Tvärsektion på 8 mm ^2 till 21 mm ^2
Kontakta en JVC bilradiohandlare om du har några frågor om kabelns tjocklek o.dyl.
1 Skala bort en bit av isoleringen i ändarna på varje kabel, så att ledningstrådarna inuti blottas.
- Den blottade delen av ledaren bör vara 7 till 10 mm lång.
- Om den är kortare kan dålig ledningsförmåga uppstå.
- Om den är längre kan kortslutning uppstå.
2 Lossa sexkantskruven på en koppling med hjälp av en medföljande sexkantnyckel och skjut in ledaren i kopplingen.
- Använd en passande sexkantnyckel för respektive koppling.
- 4 mm: kopplingarna +B och GND
- 3 mm: kopplingarna REM och SPEAKER OUTPUT
3 Dra åt sexkantskruven igen för att fästa ledningstråden.

Var noga med att överensstämma med följande punkter:
- Anslut inte högtalarens minuskontakter "⊖" till en gemensam punkt.
- Om alla högtalare ansluts via samma kabel kan slutsteget inte användas. Använd alltid separata kablar till varje högtalare. Dra om sladdarna om så är fallet.
Anslutningssättet varierar beroende på hur många högtalare som ska användas i bilen. Välj lämpligt anslutningssätt enligt de kopplingsscheman som visas nedan.
Före anslutning:
- Utför alla anslutningar ordentligt. Lösa kontakter kan alstra värme, till följd av kontaktmotstånd m.m., vilket medför en olycksrisk. Fäst kablarna ordentligt och täck dem med eltejp, och dra dem under bilmattan.
- Använd högtalarna med en impedans på 2 Ω till 8 Ω.
- Använd högtalare med tillräcklig kapacitet för slutsteget.
Anslut lämpliga linjeutgångar på en bilstereo till ingångarna INPUT på slutsteget med hjälp av RCA-kablar (medföljer ej slutsteget).

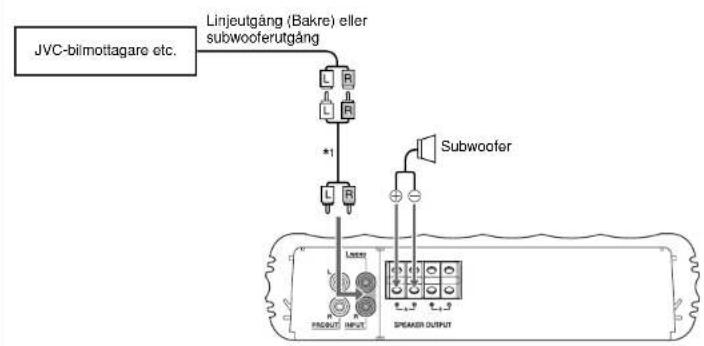

Subwoofersystem

Obs!
Använd en subwoofer med en impedans på 2 Ω till 8 Ω.
Lågbashögtalare (2-kanallg utmatning)

Obs!
Använd subwoofrarna med en impedans på 4 Ω till 8 Ω.

Obs!
Använd subwoofrarna med en impedans på 4 Ω till 8 Ω.
2-subwoofersystem (2 förstärkare)2-subwoofersystem

Obs!
Inmatade signaler matas ut via förförstärkarutgångarna PRE OUT.
