Producttype	Monokanaals subwooferversterker
Merk	JVC
Model	KS-AR8001D
Afmetingen (B×H×D)	250 mm × 62 mm × 182 mm
Gewicht	ca. 2,7 kg
Voedingsspanning	DC 14,4 V (11 V – 16 V toelaatbaar)
Aardingssysteem	Negatieve aarding
Maximaal uitgangsvermogen	800 W
RMS-vermogen	700 W RMS × 1 kanaal (4 Ω of 2 Ω, ≤ 1% THD+N)
Lastimpedantie	4 Ω (2 Ω – 8 Ω toelaatbaar)
Frequentierespons	20 Hz – 300 Hz (+0, -3 dB)
Ingangsgevoeligheid / impedantie	2 V / 44 kΩ (0,3 V – 6 V, variabel)
Vervorming (THD)	Minder dan 0,04% (bij 100 Hz)
Signaal-ruisverhouding	80 dBA (referentie: 1 W in 4 Ω)
Filters	LPF (50 Hz – 300 Hz), Subsonisch filter (20 Hz – 50 Hz), BASS BOOST (45 Hz, 0 – +18 dB)
PHASE-schakelaar	NOM (normaal) / REV (tegengesteld)
Ingangsniveauregelaar (LEVEL)	Variabel (MIN – MAX)
Afstandsbediening	Optioneel: RM-RK130 (bedraad)
Zekering	25 A (aan boord), 40 A extra bij stroomsnoer
Accessoires meegeleverd	Zeskantsleutels (3 mm en 4 mm), beugels, schroeven, tussenstukken voor stapelen
Veiligheid	Hitteafvoer, niet demonteren, alleen 12 V negatief geaard, houd afstand tot brandbare materialen
Onderhoud	Stof verwijderen voor ventilatie, geen vocht of vreemde voorwerpen laten binnendringen
Reparatie en onderdelen	Alleen zekering vervangbaar; geen door gebruiker te repareren onderdelen

Veelgestelde vragen - KS-AR8001D JVC

Hoe installeer ik de JVC KS-AR8001D versterker?

Bevestig het toestel op een stevig oppervlak, zoals in de kofferbak of onder de voorstoel. Gebruik de meegeleverde schroeven. Zorg voor voldoende ventilatie en vermijd hittebronnen. Sluit de stroomtoevoer aan zoals beschreven in de handleiding, met een 25 A zekering en een aparte 40 A zekering bij de accu indien nodig.

Waarom geeft het statuslampje geen licht?

Controleer de zekering of deze is doorgebrand. Verzeker dat de stroomkabels correct zijn aangesloten, met name de aardedraad aan een metalen deel van de auto. Zorg dat de aangesloten apparatuur is ingeschakeld en de accu spanning tussen 11 V en 16 V ligt.

Wat betekent een rood statuslampje?

Rood licht duidt op een probleem: mogelijk zijn de luidsprekerimpedantie te laag, is er kortsluiting in de luidsprekerbedrading, of raakt het toestel oververhit. Schakel het toestel uit en laat afkoelen. Corrigeer de bedrading en gebruik luidsprekers met een impedantie van 2 Ω tot 8 Ω.

Hoe sluit ik subwoofers aan op deze versterker?

Verbind de lijnuitgang van de receiver met de INPUT-aansluitingen via RCA-kabels. Gebruik luidsprekerdraden met een diameter van 0,8 mm² tot 8 mm². Sluit de luidsprekers aan op de SPEAKER OUTPUT-aansluitingen. Gebruik een impedantie van 2 Ω tot 8 Ω. Raadpleeg de handleiding voor schema's met meerdere subwoofers of versterkers.

Hoe stel ik het ingangsniveau (LEVEL) in?

Draai aan de LEVEL-regelaar terwijl u naar het geluid luistert. Begin in de MIN-stand en verhoog tot het gewenste niveau, maar vermijd oversturing (clipping). Bij normaal gebruik moet het statuslampje blauw blijven; paars knipperen duidt op overbelasting.

Wat is de functie van de LPF- en SUBSONIC-filter?

De LPF (Low-Pass Filter) laat frequenties onder de ingestelde grenswaarde door (50 Hz – 300 Hz) voor subwoofers. De SUBSONIC filter blokkeert extreem lage frequenties (20 Hz – 50 Hz) om de luidspreker te beschermen. Pas beide aan voor de beste geluidskwaliteit.

Kan ik meerdere KS-AR8001D versterkers stapelen?

Ja, u kunt maximaal drie versterkers stapelen met de meegeleverde beugels en zeskantschroeven. Bevestig de tussenstukken aan de onderkant en de beugels aan de zijkanten. Let op: maak eerst de stroom- en luidsprekerverbindingen voordat u gaat stapelen.

Hoe sluit ik de optionele afstandsbediening RM-RK130 aan?

Monteer de RM-RK130 op een stevige ondergrond, bijvoorbeeld onder het dashboard. Sluit het meegeleverde snoer aan op de REMOTE-aansluiting van de versterker. Zet de BASS BOOST-knop op de versterker op MIN wanneer u de afstandsbediening gebruikt.

Wat moet ik doen als ik ruis hoor?

Houd de voedingkabels uit de buurt van RCA-kabels en andere elektrische kabels. Zorg dat de aardedraad goed is verbonden met een metalen deel van de auto. Controleer of de negatieve draden geen contact maken met het chassis. Sluit indien nodig een bypass-condensator aan op accessoire-schakelaars.

Hoe vervang ik de zekering?

Gebruik alleen een 25 A zekering. Schakel het toestel uit en koppel de accu los. Vervang de defecte zekering door een nieuwe van hetzelfde type en vermogen. Sluit de accu weer aan en controleer de werking.

GEBRUIKSAANWIJZING KS-AR8001D JVC

Dank u voor de aanschaf van een JVC-product. Lees alvorens gebruik deze gebruiksaanwijzing even door zodat u de werking goed begrijpt en het toestel optimaal kunt benutten.

Dit apparaat is ontworpen om op subwoofers te worden aangesloten.

Voor de veiligheid....

• Stel het volume niet te hoog in. Met een te hoog volume zult u geluiden van buiten mogelijk niet horen met mogelijk ongelukken tot gevolg.
• Stop de auto alvorens ingewikkelde bedieningen uit te voeren.

VOORZORGEN EN OPMERKINGEN

Dit toestel is ontworpen voor gebruik met 12 V GELIJKSTROOM, NEGATIEF-GEAARDE elektrische systemen.

- Dit toestel gebruikt een BTL (Balanced Transformerless) versterkingscircuit, m.a.w. een "zwevend aardingssysteem". Let derhalve op het volgende:

Verbind de "⊖" aansluitingen van de luidsprekers niet met elkaar.

Verbind de "⊖" aansluitingen van de luidsprekers niet op het chassis of een metalen onderdeel aan.

• Voorkom kortsluiting en bedek derhalve de niet-gebruikte aansluitingen met isolatieband.
• Bij gebruik van een verlengsnoer, moet deze zo dik en kort als mogelijk zijn; sluit stevig aan en bedek met isolatieband.
• Zorg dat er voldoende afstand tussen de antenne en de draden van dit toestel is.
• Gebruik wanneer u de zekering vervangt alleen een 25 A-zekering.
  • Zorg dat er geen vocht, zand en metalen voorwerpen in het toestel komen.
• Veeg stof indien nodig weg zodat de ventilatie van het toestel niet wordt geblokkeerd.
• Het langdurig luisteren naar een cassette, de radio, CD, digitale audiospeler, etc. met een hoog volume ingesteld wanneer de motor is uitgeschakeld of stationair draait, zal de accu uitputten.
• Dit toestel wordt zeer heet. Raak het toestel tijdens de werking en tevens direct na de werking niet aan.

Demonteer het toestel NIET. Er zijn geen door de gebruiker te repareren onderdelen in het toestel.

INSTALLEREN

De volgende afbeelding toont een standaardinstallatie. Afhankelijk van uw auto is de installatie mogelijk wat anders. Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor vragen of informatie aangaande het installeren.

A Bevestig dit toestel op een stevig oppervlak, bijvoorbeeld in de kofferbak of onder de voorstoel.

• Het toestel wekt hitte op. Installeer het derhalve niet in de buurt van ontvlambare voorwerpen. Installeer op een plaats waar hitte van het toestel kan worden afgevoerd.
• Installeer het toestel niet op plaatsen die aan warmte onderhevig zijn, zoals bijvoorbeeld bij de radiator of verwarming. Installeer het toestel niet in het handschoenenkastje of in afgesloten ruimtes, zoals onder de vloermat, waar warmte van het toestel niet goed kan worden afgevoerd.
• Controleer dat door het veranderen van de stoelpositie geen bedrading van het toestel wordt geraakt indien u het toestel onder de voorstoel gaat installeren.

Onder de voorstoel Op de vloer van de kofferbak

B Gebruik beslist de bijgeleverde schroeven voor het bevestigen van dit toestel. Het toestel wordt mogelijk niet goed bevestigd of onderdelen in het toestel worden beschadigd bij gebruik van andere schroeven.

• Zorg er voordat u gaatjes in de kofferbak boort voor dat er voldoende ruimte onder de kofferbak is zodat u geen gat in de benzinetank boort.
• Gebruik de bijgeleverde zeshoekige sleutel (3 mm) voor het verwijderen en draaien van het logoplaatje.

C Bij gebruik van meerdere KS-AR8000 versterkers, kunt u maximaal drie versterkers met de bijgeleverde beugels en zeshoekige schroeven op twee manieren, X of Y, opstapelen.

1 Bevestig de bijgeleverde tussenstukken aan de onderkant van de versterker (② en ③).

2 Bevestig de versterkers aan beide kanten met de beugels (1) zoals afgebeeld. - Bevestig de laagste versterker (①) beslist zoals afgebeeld op [B].

- Maak, voordat u de versterkers volgens X opstapelt, eerst de aansluitingen met de voeding (zie "STROOMTOEVOER" hieronder) en met de luidsprekers (zie "AANSLUITEN VAN LUIDSPREKERS" op pagina 2).

Zijkant van het toestel

STROOMTOEVOER

LET OP

Voorkom kortsluiting bij het verbinden en zorg derhalve dat de negatieve pool van de accu is ontkoppeld.

① Draad voor op afstand inschakelen (niet bij dit toestel geleverd)

⑧ BIJ gebruik van een JVC auto-receiver met afstandsbedieningsdraad, verbind dan met het afstandsbedieningsdraad.
Indien u een toestel zonder afstandsdraad heeft, moet u deze verbinden met het accessoire-circuit van de auto dat door de contactschakelaar wordt geactiveerd. In dit geval wordt er mogelijk ruis opgewekt wanneer de auto-receiver wordt in- of uitgeschakeld. U kunt dit voorkomen door de auto-receiver zelf niet in- en uit te schakelen. De auto-receiver wordt dan in- en uitgeschakeld in overeenstemming met de aan- en uitstand van de contactschakelaar van de auto.

② Aardedraad (niet bij dit toestel geleverd)

③ Stroomsnoer (niet bij dit toestel geleverd)

Bij gebruik van een stroomsnoer, moet u een extra 40 A zekering bij de accu als afgebeeld toevoegen.
- Verbind pas met de "⊕" aansluiting van de accu nadat alle andere verbindingen zijn gemaakt.

Opmerking

Indien het statuslampje (zie "REGELAARS" op bladzijde 3) rood oplicht, betekent dit dat de luidsprekerdraden of andere draden fout zijn verbonden. Zie in dat geval "OPLOSSEN VAN PROBLEMEN" op bladzijde 3. Controleer dat de luidsprekerdraden en andere draden goed zijn verbonden.

Hieronder ziet u de vereiste draaddiameters voor de diverse aansluitingen.

• POWER aansluitingen:
- + B en GND: Doorsnee van 8 mm ² tot 21 mm ²
- REM: Doorsnee van 0,8 mm ² tot 8 mm ²
- SPEAKER OUTPUT aansluitingen:
- Doorsnee van 0,8 mm ² tot 8 mm ²

Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor vragen m.b.t. de dikte van het spanningsdraad, etc.

1 Verwijder de isolatie van het uiteinde van het draad zodat de geleiderdraden bloot komen te liggen.
- Ongeveer 7 mm tot 10 mm van de geleiderdraad dient bloot te liggen.
- Een korter gedeelte veroorzaakt een slechte geleiding. - Een langer gedeelte kan kortsluiting veroorzaken.
2 Los de zeshoekige schroef van de aansluiting met de bijgeleverde zeshoekige sleutel en steek de geleiderdraad in de aansluiting.
- Gebruik een geschikte zeshoekige sleutel voor iedere aansluiting. - 4 mm: +B en GND aansluitingen
- 3 mm: REM en SPEAKER OUTPUT aansluitingen
3 Draai de zeshoekige schroef weer aan zodat het draad vast zit.

Let op het volgende:

• Sluit de “⊖” aansluitingen van de luidsprekers beslist niet op een gezamelijk punt aan.

• Dit toestel kan niet worden gebruikt indien hetzelfde draad voor het verbinden van alle luidsprekers wordt gebruikt. Gebruik beslist onafhankelijke draden voor iedere luidspreker. Verbind in dat geval opnieuw.

• Gebruik de luidsprekers met een impedantie van 2 Ω tot 8 Ω.

• Gebruik luidsprekers met voldoende capaciteit voor dit toestel.

AANSLUITEN VAN LUIDSPREKERS

Het verbinden is afhankelijk van het aantal luidsprekers dat u in uw auto heeft. Kies de juiste methode voor het verbinden aan de hand van de volgende afbeeldingen.

Meer over het verbinden:

- Zorg dat alle verbindingen stevig zijn. Losse verbindingen veroorzaken hitte-opwekking en mogelijk ernstige ongelukken vanwege contact-weerstand, etc. Zet snoeren en draden goed vast, bedek met isolatieband en leid ze onder de vloermat.

Verbind de lijnuitgang van de receiver met de INPUT aansluitingen van dit toestel met gebruik van RCA-pensnoeren (niet bij dit toestel bijgeleverd).

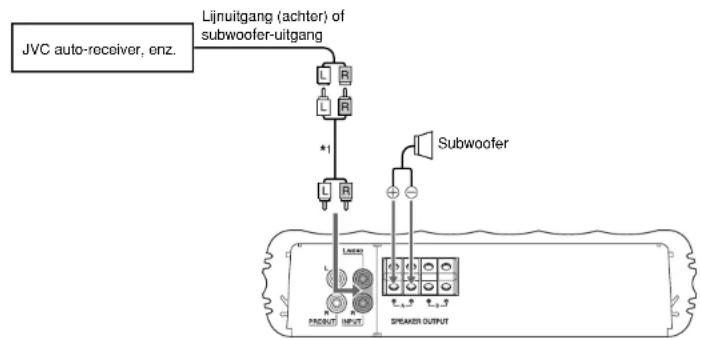

Subwoofer-systeem

Opmerking

Gebruik een subwoofer met een impedantie van 2 Ω tot 8 Ω.

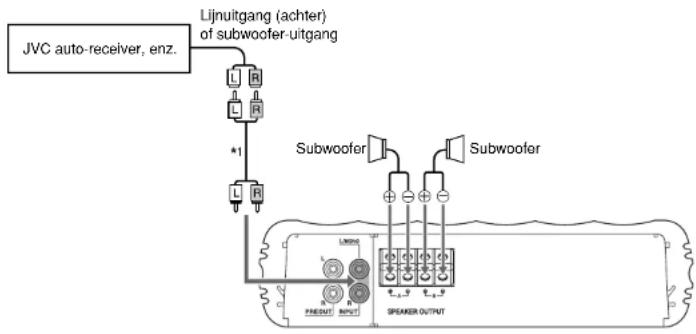

Subwoofersysteem (2-kanaal uitgang)

Opmerking

Gebruik de subwoofers met een impedantie van 4 Ω tot 8 Ω.

Opmerking

Gebruik de subwoofers met een impedantie van 4 Ω tot 8 Ω.

Systeem met 2 subwoofers (2 versterkers) Systeem met 2 subwoofers

Opmerking

De binnenkomende signalen worden via de PRE OUT aansluitingen uitgestuurd.

Systeem met 5 luidsprekers plus subwoofer—5.1-kanaal (3 versterkers)

*1 RCA-pensnoeren (niet bij dit toestel geleverd)
*2 Let erop dat de uitgang van de ontvanger wordt aangesloten op de linker (L/MONO) aansluiting op dit apparaat.

Verwijder de afdekking van het bedieningspaneel voor gebruik van de volgende regelaars. Plaats na bediening weer terug.

Bedieningskap

Het lampje licht normaal blauw op terwijl het toestel is ingeschakeld.

- Indien het statuslampje niet oplicht

- Indien het statuslampje rood oplicht

- Indien het statuslampje herhaaldelijk paarskleurig oplicht

Betekent dit dat er een probleem is. Zie "OPLOSSEN VAN PROBLEMEN" in de rechterkolom.

B Ingangsniveauregelaar (LEVEL)

Het ingangsniveau kan met deze regelaar worden veranderd indien dit toestel met andere apparatuur is verbonden. Pas het niveau aan terwijl u naar het geluid luistert. Deze regelaar is bij het verlaten van de fabriek in de MIN stand gesteld.

LPF (Low-Pass Filter) -knop

Stel de grensfrequentie in (het Low-Pass Filter geeft frequenties door lager dan de grensfrequentie) binnen het bereik van 50 Hz tot 300 Hz. Pas het niveau aan terwijl u naar het geluid luistert. Deze waarde is bij levering ingesteld op 50 Hz.

D PHASE-schakelaar

Kies normaal (NOM) of tegengesteld (REV), al naar gelang waarbij het geluid beter klinkt. Deze schakelaar is op NOM gesteld toen het toestel uit de fabriek werd verstuurd.

E BASS BOOST-knop

Door deze regelaar te draaien, wordt de 45 Hz frequentie vanaf 0 dB t /m +18 dB versterkt. Pas het niveau aan terwijl u naar het geluid luistert. Deze regelaar is bij het verlaten van de fabriek in de MIN stand gesteld.

F SUBSONIC fi Iter-knop

Stel de grensfrequentie in (het subsonische fi Iter laat geen frequenties door lager dan de grensfrequentie) binnen het bereik van 20 Hz tot 50 Hz. Deze waarde is bij levering ingesteld op 20 Hz.

Verbinden van afstandsbedlening met draad—RM-RK130 (afzonderlijk verkrijgbaar)

Met de afstandsbediening van JVC: Met de RM-RK130 kunt u de versterking van de lage tonen vanuit uw stoel regelen zonder gebruik van de BASS BOOST regelaar op de versterker zelf (zie "REGELAARS" hierboven).

Opmerking

Zet de BASS BOOST-knop op de versterker op MIN als u de RM-RK130 gebruikt.

Installeren

1 Monteer de RM-RK130 op een stevige ondergrond, bijvoorbeeld onder het dashboard.

2 Sluit de RM-RK130 met het meegeleverde snoer bij de RM-RK130 aan op de REMOTE-aansluiting op de versterker.

Gebruik van de regelaar

De BASS BOOST-knop versterkt de frequentie 45 Hz binnen een bereik van 0 dB tot 18 dB. Pas het niveau aan terwijl u naar het geluid luistert.

OPLOSSEN VAN PROBLEMEN

Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor details.

Statuslampje licht niet op.

• Vervang de zekering indien de huidige is doorgebrand.

- Controleer de verbindingen van de stroomtoevoer (zie "STROOMTOEVOER" op bladzijde 1).

- Verbind de aardedraad goed met een metalen onderdeel van de auto.

- Schakel de met dit toestel verbonden apparatuur in.

- Gebruik een relais indien u meerdere versterkers met uw systeem gebruikt.

- Controleer het accuvoltage (11 V t/m 16 V)

Statuslampje licht rood op en/of het toestel wordt abnormaal heet.

- Gebruik luidsprekers met een geschikte impedantie.

- Corigeer de luidsprekerbedrading indien deze kortsluiting maken.

- Laat het toestel uitgeschakeld zodat het kan afkoelen.

Statuslampje licht herhaaldelijk paarskleurig op. (Clipping\*)

- Verlaag het ingangsniveau met de Input LEVEL regelaar totdat het lampje slechts een paar keer paarskleurig oplicht.

* De versterkercircuits zijn overbelast en het geluid wordt vervormd vanwege te sterke ingangssignalen van de auto-receiver.

Geen geluid.

- Controleer de verbindingen van de stroomtoevoer (zie "STROOMTOEVOER" op bladzijde 1).

- Verbind de RCA-pensnoeren met de INPUT aansluitingen.

- Controleer de luidsprekerdraden (zie "AANSLUITEN VAN LUIDSPREKERS" op bladzijde 2).

U hoort ruis.

- Houd de draden van de POWER aansluitingen altijd uit de buurt van de RCA-pensnoeren.

- Zorg dat de RCA-pensnoeren niet te dicht bij andere elektrische kabels van de auto liggen.

- Verbind de aardedraad goed met een metalen onderdeel van de auto.

- Zorg dat de negatieve stroomdraden beslist geen contact maken met het autochassis.

- Vervang de stekkers of gebruik stekkers met weerstand.

- Sluit een bypass-condensator tussen de accessoire-schakelaars (claxon, ventilator, etc.) aan.

Er wordt ruis opgewekt wanneer u het toestel met een AM (MW/LW) tuner verbindt.

- Houd alle draden van dit toestel uit de buurt van het antennedraad.

TECHNISCHE GEGEVENS

Maximaal uitgangsvermogen 800 W

RMS-vermogen 700 W RMS x 1 kanaal met 4 Ω en ≤ 1% THD + N

700 W RMS x 1 kanaal met 2 Ω en ≤ 1% THD + N

Lastimpedantie

4 Ω (2 Ω tot 8 Ω toelaatbaar)

Frequentierespons 20 Hz tot 300 Hz* (+0, -3 dB)

Het subsonische filter houdt signalen met een zeer lage frequentie tegen. (De grensfrequentie kan worden ingesteld op een waarde tussen 20 Hz en 50 Hz.)

Ingangsgevoeligheid/

2 V/44 kΩ (0,3 V tot 6 V, variable)

Impedantie

(四) 本次股东大会的召集和召开程序

Vervorming Minder dan 0,04% (bij 100 Hz)

Signaal-tot-ruisverhouding 80 dBA (referentie: 1 W in 4 Ω)

Spanningsvereisten DC 14,4 V gelijkstroom (11 V tot 16 V toelaatbaar)

Aardingssysteem Negatieve aarding

Afmetingen (B/H/D) 250 mm × 62 mm × 182 mm

Gewicht (bij benadering) 2,7 kg

Bilgeleverde accessoires

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Informatie voor gebruikers over het weggooien van oude apparatuur

Deze marketing geeft aan dat het product met dit symbool bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en uw gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid.

Dit symbool is alleen geldig in de Europese Unie.

Geachte klant,

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technology Centre Europe GmbH

Bedrijfsnaam gewijzigd in:

JVC Technical Services Europe GmbH

Postfach 10 05 52

61145 Friedberg

Duitsland

SVENSKA
