BRUKSANVISNING KS-AX6801 JVC
Tack för att du köpt en JVC produkt. Var snäll och läs noga alla instruktioner innan du använder den, så att du vet hur den ska skötas och kan få ut mesta möjliga av den.
Enheten är utformad för att anslutas till subwoofrar.
Säkerhetsföreskrifter....
- Höj inte volymen för mycket eftersom det stänger ute andra ljud, vilket gör dig till en sämre förare.
- Stanna innan du utför mer komplicerade åtgårder.
OBSERVERA OCH ANM
Denna enhet är utformad för att fungera på 12 V LIKSTRÖMSSYSTEM MED NEGATIV Jordning.
- Denna apparat använder en BTL (balanserad transformatorlös) förstärkarkrets och ett flytande jordningssystem. Tänk därför på det följande:
Anslut inte högtalarnas "⊖" uttag till varandra.
Anslut inte högtalarnas "⊖" uttag till metallkroppen eller bilens chassi.
- Linda in oanvända ledningar med isoleringsband för att skydda dem mot kortslutning.
- Om förlängningssladd används ska den vara så tjock och kort som möjligt. Anslut ordentligt och använd eltejp.
- Håll apparatens kablar på behörigt avständ från antennen.
- Vid byte av säkring, använd endast en 30 A säkring.
- Se till att grus, sand eller metallföremål inte tränger in i apparaten.
- Damma av ventilationshålen regelbundet så att värmen kan tränga ut.
- Långvarig ljudåtergivning från kassettbandspelaren, radion, CD-spelaren, den digitala ljudspelaren etc. med volymen inställd på hög nivå medan motorn är avslagen eller går på tomgång leder till att batteriet laddas ur.
- Enheten blir mycket varm. Var försiktig så att du inte rör vid enheten, inte bara när du använder den utan även en stund efter du använt den.
TA ALDRIG isär enheten eftersom den inte innehåller några enheter som du som användare själv kan utföra service på.
INSTALLATION
Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser, ska du kontakta en JVC bilradiohandlare eller ett företag som säljer satser.
(A) Montera slutsteget på en fast yta, exempelvis i bagageutrymmet eller under framsätet.
- Eftersom slutsteget avger värme bör det inte monteras i närheten av något lättantändligt material. Se också till att det inte monteras så värmeskingringen blockeras.
- Montera inte enheten på ställen som utsätts för hög värme, som t.ex. nära ett varmluftsutsläpp eller i handskfacket, eller på sådana isolerade ställen som under bilmattan, där värmen inte kan spridas.
- Om slutsteget monteras under ett framsäte, så se noga till att ingen kabel till slutsteget kan komma i kläm vid justering av sätet.
⑧ Kontrollera att du använder de medföljande skruvarna när du monterar apparaten. Apparaten kan lossa och delar i den kan skadas om andra skruvar används.
- Mlnnan du borrar hål i bagageluckan för att installera enheten, ska du kontrollera att det finns tillräckligt med plats på undersidan, så att hålen inte går in i bränsletanken eller i någonting annat.
- Ta loss reglagehöljet på enheten före montering (se "REGLAGE" på sidan 3).
- Använd den medföljande sexkantnyckel (3 mm) till att ta loss och vända logotypplattan 180 grader.
© Om fler än en JVC-förstärkare används kan du stapla upp till tre på varandra med medföljande fästen, skruvar och brickor på två sätt, X eller Y. Se till att den nedersta förstärkaren (①) monteras först enligt B.

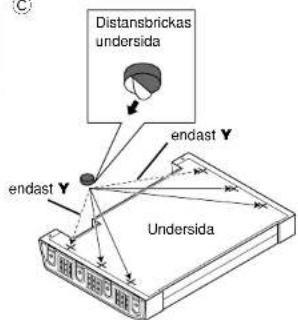

- Innan förstärkarna staplas ska de medföljande distansbrickorna anslutas till "+" undertill på förstärkare ② och ③.
- Fäst förstärkarna på båda sidor med korrekta fästen enligt bilden. Fästena (L) används endast för förstärkare ③.
- Innan förstärkarna staplas enligt X ska anslutningarna göras till strömförsörjningen (se "STRÖMFÖRSÖRJNING") och högtalarna (se "HÖGTALARANSLUTNINGAR" på sidan 2).
- Det rekommenderas att förstärkarna staplas enligt X så att du enkelt kan komma åt reglagen på alla förstärkare.
A

B

©

x

Y


POLANSLUTNINGAR
När du utför polanslutningar...
1 Skala bort 7 till 10 mm av isoleringen l änden av varje kabel, så att ledaren inuti blottas.
2 Lossa sexkantskruven på en koppling med hjälp av en medföljande sexkantnyckel och skjut in ledaren i kopplingen. Dra sedan åt sexkantskruven igen för att fästa ledaren.
Obs!
- Den blottade delen av ledaren bör vara 7 till 10 mm lång.
– Om den är kortare kan dålig ledningsförmåga uppstå. - Om den är längre kan kortslutning uppstå.
- Använd en passande sexkantnyckel för respektive koppling.
- 4 mm: kopplingen + B och kopplingen GND
- 3 mm: REM-uttag och högtalaruttag

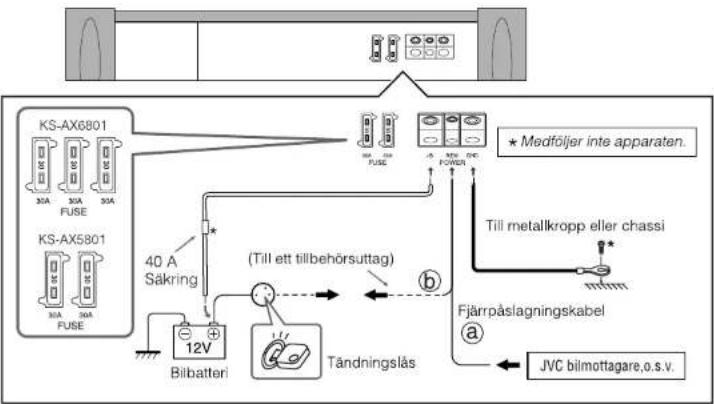

STRÖMFÖRSÖRJNING
WARNING
Låt batteriets negativa pol vara fränslagen för att förhindra kortslutningar när du utför anslutningar.
- Om en strömkabel (köps separat) används, så var noga med att placera en 40 amperes säkring nära batteriet enligt bilden.
- Anslut ledningskabeln (strömkabeln) för strömförsörjning direkt till kopplingen "⊕" på batteriet, men inte förrän alla övriga anslutningar är gjorda.
Följande typer av ledningskabel bör användas för anslutning till kopplingarna POWER.
• + B och GND: tvärsektion på 8 mm² till 21 mm²
• REM: tvärsektion på 0,8 mm² till 8 mm²
- Kontakta en JVC bilradiohandlare om du har några frågor om kabelns tjocklek o.dyl.
⑧ När du använder en JVC bilmottagare med fjärrkabel, anslut den till REM-uttaget på enheten.
b När du ansluter en enhet utan fjärrkabel, anslut till bilens tillbehörskrets, som aktiveras av startnyckeln. I detta fall kan det höras brus när bilmottagaren sätts på eller stängs av. Du kan undvika detta brus genom att inte sätta på eller stänga av själva bilmottagaren. Du kan sätta på eller stänga av bilmottagaren samtidigt som du vrider på/av tändningsnyckeln.
Om lampan POWER/PROTECTOR lyser rött, visar det på fel högtalarkablar eller anslutningar (se "FELSÖKNING" på sid. 3). Kontrollera att högtalarkablar och andra anslutningar rättas till.
HÖGTALARSYSTEM
Var noga med att överensstämma med följande punkter:
- Anslut inte högtalarens minuskontakter "⊖" till en gemensam punkt.
- Om jordledaren är gemensam för både vänster/höger och främre/bakre högtalarsladd så kan denna enhet inte användas. Dra om sladdarna om så är fallet.
- Använd högtalarna med en impedans på 1 Ω till 8 Ω för KS-AX6801 eller 2 Ω till 8 Ω for KS-AX5801.
- Använd högtalare med tillräcklig kapacitet för slutsteget.
Följande typer av ledningskabel bör användas för anslutning till kopplingarna SPEAKER OUTPUT.
Anslutningssättet varierar beroende på hur många högtalare som ska användas i bilen. Välj lämpligt anslutningssätt enligt de kopplingsscheman som visas nedan.
Före anslutning: Utför alla anslutningar ordentligt. Lösa kontakter kan alstra värme, till följd av kontaktmotstånd m.m., vilket medför en olycksrisk. Fäst kablarna ordentligt och täck dem med eltejp, och dra dem under bilmattan.
a När din mottagare har linjeutgång, anslut uttaget Line Output (genom mottagaren) till INPUT-uttagen på apparaten.
b När din mottagare INTE har linjeutgång, anslut högtalarens koppling (genom mottagaren) till HIGH INPUT-uttaget på denna enhet.
Subwoofersystem

Obs!
Använd subwoofrarna med en impedans på 1 Ω till 8 Ω för KS-AX6801 eller 2 Ω till 8 Ω for KS-AX5801.
2-subwoofersystem
Obs!
Använd subwoofrarna med en impedans på 2 Ω till 8 Ω för KS-AX6801 eller 4 Ω till 8 Ω for KS-AX5801.
2-subwoofersystem (2 förstärkare)
Obs!
Inmatade signaler matas ut via förförstärkarutgångarna PRE OUT.

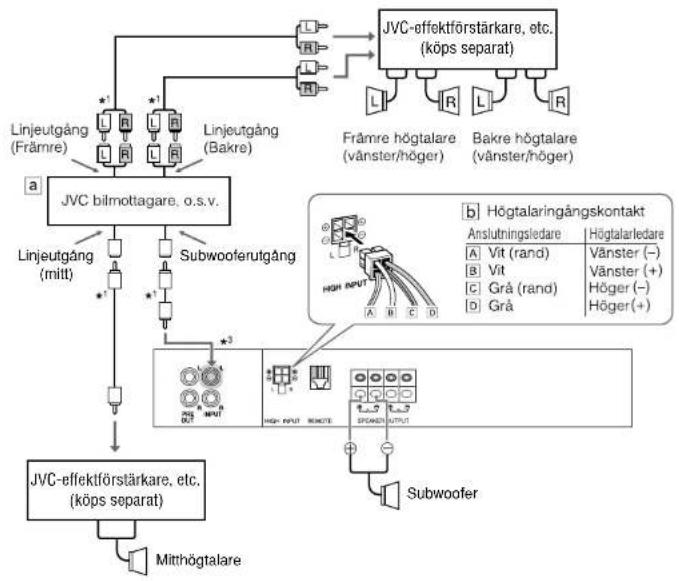

4-högtalarsystem plus subwoofer – 5.1-kanals (3 förstärkare)
*1 Medföljer inte enheten.
*2 Var noga med att ansluta båda kablar till målhögtalarkabeln.
*3 Se till att ansluta linjeutgången från mottagaren till vänster (L) uttag på enheten.
Kabelansluten fjärrkontrollsenhet: RM-RK130 (köps separat)
Med JVC:s kabelanslutna fjärrkontrollsenhet: RM-RK130 (köps separat) kan du justera bass boost från sätet utan att behöva justera BASS BOOST-reglaget på förstärkaren (se "REGLAGE" på sidan 3).
Obs!
Ställ BASS BOOST-reglaget på förstärkaren på MIN när du använder RM-RK130.
Ⓐ Montera RM-RK130 på en fast yta, t.ex. under instrumentbrädan.
⑧ Anslut RM-RK130 till REMOTE-uttaget på förstärkaren med den medföljande fjärrkontrollskabeln för RM-RK130.
© BASS BOOST-reglaget förstärker 45 Hz-frekvensen inom intervallet 0 dB till 18 dB. Justera nivån medan du lyssnar på ljudet som spelas.
- POWER-lampan tänds grön när RM-RK130 är påslagen.
A

B

©

A

A Reglagehölje
För att följande reglage ska kunna användas måste sexkantskruvarna avlägsnas med den medföljande sexkantnyckeln (3 mm) och reglagehöljet tas loss. Sätt tillbaka det när du är klar.

B Ingángsniváreglage (LEVEL)
Ingångsnivån kan justeras med detta reglage när enheten är ansluten till annan käll-utrustning. Ställ in önskad nivå medan ljudåtergivning pågår. Detta reglage förinställdes på MIN, innan slutsteget levererades från fabriken.
LPF-reglage (lågpassfilter)
Justera brytfrekvensen (lågpassfiltret släpper genom frekvenser som är lägre än brytfrekvensen) inom intervallet 50 Hz till 300 Hz. Justera nivån medan du lyssnar på ljudet som spelas. Reglaget är förinställt på 50 Hz när enheten levereras.
D PHASE-omkopplare
Välj antingen normal (NOM) eller omkastad (REV), beroende på vilket som ger bättre ljud. Denna omkopplare förinställdes på NOM, innan slutsteget levererades från fabriken.
BASS BOOST (kontroll av basförstärkning)
Vrid här för att ställa in förstärkning av frekvensen 45 Hz inom området 0 dB till +18 dB. Ställ in önskad nivå medan ljudåtergivning pågår. Detta reglage förinställdes på MIN, innan slutsteget levererades från fabriken.
F SUBSONIC-fi Iterreglage
Justera brytfrekvensen (det subsoniska filtret dämpar frekvenser som är lägre än brytfrekvensen) inom intervallet 20 Hz till 50 Hz. Reglaget är förinställt på 20 Hz när enheten levereras.
Skyddskretsindikator (POWER/PROTECTOR)
Denna indikator lyser grön medan slutsteget är påslaget. Om denna indikator inte lyser, eller om den lyser röd medan slutsteget är påslaget, så tyder det på ett eventuellt fel (se "FELSÖKNING").
H Strömindikator
Denna indikator lyser blå medan slutsteget är påslaget.
FELSÖKNING
Kontakta en JVC bilradiohandlare för ytterligare information.
POWER/PROTECTOR-lampan lyser inte.
- Kontrollera säkringarna och byt ut en säkring som har smält.
- Anslut jordkabeln ordentligt till en metalldel i bilen.
- Slå på utrustningen ansluten till slutsteget.
- Använd ett relä om anläggningen använder sig av för många förstärkare.
- Bekräfta att batterispänningen är den rätta (11 V till 16 V).
POWER/PROTECTOR-lampan lyser rött och/eller enheten värms upp på ett onormalt sätt.
- Använd högtalare med lämplig impedans.
- Rätta till högtalarkablarnas anslutningar, om de har kortslutits.
- Lämna slutsteget avslaget ett tag för att låta det svalna.
Inget ljud.
- Kontrollera anslutningarna för strömförsörjning (se "STRÖMFÖRSÖRJNING" på sid. 1)
- Anslut kablar med RCA-kontakter till ingångarna INPUT eller en högtalarinmatningskontakt till kopplingen HIGH INPUT.
Det hörs störningar från omformaren.
- Håll strömkablarna borta från kablarna med RCA-kontakter.
- Håll RCA stiftkablarna borta från övriga elkablar i bilen.
- Anslut jordkabeln ordentligt till en metalldel i bilen.
- Se till att de negativa högtalarkablarna inte vidrör bilens underrede.
- Återanslut pluggarna elleranvänd pluggar med belastningsmotstånd.
- Anslut en förbikopplingskondensator över tillbehörsomkopplarna (försignalhorn, fläkt, o.dyl.).
Ljudstörningar uppstår när slutsteget ansluts till en AM (MV/LV)-radiomottagare.
- Dra högtalar- och strömkablarna på längre avstånd från antennkabeln.
SPECIFICATIONER
Maxuteffekt KS-AX6801: 1200 W
KS-AX5801: 600 W
RMS-uteffekt KS-AX6801: 400 W RMS x 1 kanaler vid 4 Ω och ≤ 1% THD + N
AX5801: 250 W RMS x 1 kanaler vid 4 Ω och ≤ 1% THD + N
Belastningsimpedans KS-AX6801: 4 Ω (1 Ω till 8 Ω tolerans)
KS-AX5801: 4 Ω (2 Ω till 8 Ω tolerans)
Frekvensrespons 20 Hz till 300 Hz* (+0, -3 dB)
Det subsoniska fi ltret begränsar signaler med extremt låg
frekvens. (Brytfrekvensen kan justeras inom intervallet 20 Hz till
50 Hz.)
Ingångskänslighet/impedans 2 V/45 kΩ (0,3 V till 6 V, variabel)
Distortion Mindre än 0,1% (vid 100 Hz)
Signal-brusförhållande 60 dBA (referens: 1 W till 4 Ω)
Strömförsörjning Likström 14,4 V (11 V till 16 V tolerans)
Jordningssystem Negativ jordd
Mått (B x H x D) 400 mm × 60 mm × 288 mm
Vikt (cirka) KS-AX6801: 5,7 kg
KS-AX5801: 5,2 kg
Medföljande tillbehör Ingångskoppling för högtalare 4P × 1
Skruv (φ 4 × 20 mm) × 4
Sexkantnyckel
4 mm × 1
3 mm × 1
Distansbricka × 6
Fäste
L × 1
S × 2
Fjäderläsbricka (M4) × 6
Design och specifikationer kan ändras utan föreåenda meddelande.
Information till användare gällande kassering av gammal utrustning

Denna symbol anger att produkten med denna symbol inte ska kasseras som vanligt hushållsavfall, när den inte ska användas mer. Om du vill kassera denna produkt, ska detta göras i enlighet med gällande lagstiftning i landet eller kommunen. Genom att avyttra denna produkt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskliga hälsan.

Att denna symbol endast gäller inom den Europeiska gemenskapen.
Bästa kund!
Denna apparat överensstämmer med gällande EU-direktiv och standarder beträffande elektromagnetisk kompatibilitet och elsäkerhet.
Europarepresentant för Victor Company of Japan, Limited är:
JVC Technology Centre Europe GmbH
Postfach 10 05 52
61145 Friedberg
Tyskland
