GEBRUIKSAANWIJZING KS-AX6801 JVC
Dank u voor de aanschaf van een JVC-product. Lees alvorens gebruik deze gebruiksaanwijzing even door zodat u de werking goed begrijpt en het toestel optimaal kunt benutten.
Dit apparaat is ontworpen om op subwoofers te worden aangesloten.
Voor de veiligheid....
- Stel het volume niet te hoog in. Met een te hoog volume zult u geluiden van buiten mogelijk niet horen met mogelijk ongelukken tot gevolg.
- Stop de auto alvorens ingewikkelde bedieningen uit te voeren.
VOORZORGEN EN OPMERKINGEN
Dit toestel is ontworpen voor gebruik met 12 V GELIJKSTROOM, NEGATIEF-GEAARDE elektrische systemen.
- Dit toestel gebruikt een BTL (Balanced Transformerless) versterkingscircuit, m.a.w. een "zwevend aardingssysteem". Let derhalve op het volgende:
Verbind de "⊖" aansluitingen van de luidsprekers niet met elkaar.
Sluit de “⊖” aansluitingen van de luidsprekers niet op het chassis of een metalen onderdeel aan. - Voorkom kortsluiting en bedek derhalve de niet-gebruikte aansluitingen met isolatieband.
- Bij gebruik van een verlengsnoer, moet deze zo dik en kort als mogelijk zijn; sluit stevig aan en bedek met isolatieband.
- Zorg dat er voldoende afstand tussen de antenne en de draden van dit toestel is.
- Gebruik wanneer u de zekering vervangt alleen een 30 A-zekering.
- Zorg dat er geen vocht, zand en metalen voorwerpen in het toestel komen.
- Veeg stof indien nodig weg zodat de ventilatie van het toestel niet wordt geblokkeerd.
- Het langdurig luisteren naar een cassette, de radio, CD, digitale audiospeler, etc. met een hoog volume ingesteld wanneer de motor is uitgeschakeld of stationair draait, zal de accu uitputten.
- Dit toestel wordt zeer heet. Raak het toestel tijdens de werking en tevens direct na de werking niet aan.
Demonteer het loestel NIET. Er zijn geen door de gebruiker te repareren onderdelen in het loestel.
INSTALLEREN
De volgende afbeelding toont een standaardinstallatie. Afhankelijk van uw auto is de installatie mogelijk wat anders. Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor vragen of informatie aangaande het installeren.
(A) Bevestig dit toestel op een stevig oppervlak, bijvoorbeeld in de kofferbak of onder de voorstoel.
- Het toestel wekt hitte op. Installeer het derhalve niet in de buurt van ontvlambare
voorwerpen. Installeer op een plaats waar hitte van het toestel kan worden afgevoerd.
- Installeer het toestel niet op plaatsen die aan warmte onderhevig zijn, zoals bijvoorbeeld bij de radiator of verwarming. Installeer het toestel niet in het handschoenenkastje of in afgesloten ruimtes, zoals onder de vloermat, waar warmte van het toestel niet goed kan worden afgevoerd.
- Controleer dat door het veranderen van de stoelpositie geen bedrading van het toestel wordt geraakt indien u het toestel onder de voorstoel gaat installeren.

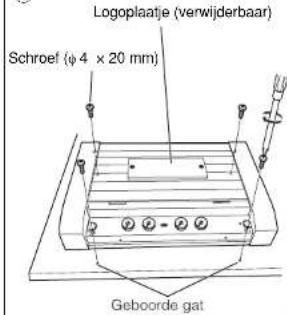

⑬ Gebruik beslist de bijgeleverde schroeven voor het bevestigen van dit toestel. Het toestel wordt mogelijk niet goed bevestigd of onderdelen in het toestel worden beschadigd bij gebruik van andere schroeven.
- Zorg er voordat u gaatjes in de kofferbak boort voor dat er voldoende ruimte onder de kofferbak is zodat u geen gat in de benzinetank boort.
- Maak de bedieningskap van het apparaat los voordat u het apparaat installeert (zie "REGELAARS" op pagina 3).
- Gebruik de bijgeleverde zeshoekige sleutel (3 mm) voor het verwijderen en het 180 graden draaien van het logoplaatje.
© Als u meer dan één JVC-versterker gebruikt, kunt u er met behulp van de meegeleverde beugels, schroeven en ringen maximaal drie boven elkaar monteren. Dit kan op twee manieren, X en Y. Zorg ervoor dat u de laagste versterker (1) direct na 8 monteert.

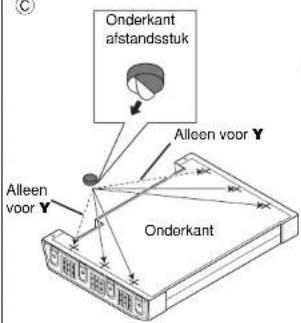

- Bevestig, voor u de versterkers opstapelt, de meegeleverde afstandsstukken op "+" op de onderkant van versterkers ② en ③.
- Bevestig de versterkers zoals afgebeeld aan beide zijden met de juiste beugels. De beugels (L) worden alleen voor versterker ③ gebruikt.
- Maak, voordat u de versterkers volgens X opstapelt, eerst de aansluitingen met de voeding (zie "STROOMTOEVOER") en met de luidsprekers (zie "AANSLUITEN VAN LUIDSPREKERS" op pagina 2).
- Het is aan te bevelen de versterkers volgens X te stapelen, zodat u de knoppen van elke versterker goed kunt bedienen.
1 Verwijder ongeveer 7 mm tot 10 mm isolatie van het snoer zodat een stukje van de geleiderdraad bloot ligt.
2 Los de zeshoekige schroef van de aansluiting met de bijgeleverde zeshoekige sleutel en steek de geleiderdraad in de aansluiting. Draai de schroef vervolgens vast zodat de geleiderdraad vast in de aansluiting zit.
Opmerking
- Ongeveer 7 mm tot 10 mm van de geleiderdraad dient bloot te liggen.
- Een korter gedeelte veroorzaakt een slechte geleiding.
– Een langer gedeelte kan kortsluiting veroorzaken.
- Gebruik een geschikte zeshoekige sleutel voor iedere aansluiting.
- 4 mm: + B aansluiting en GND aansluiting
- 3 mm: Aansluitpunt REM en aansluitpunten luidsprekers
STROOMTOEVOER
LET OP
Voorkom kortsluiting bij het verbinden en zorg derhalve dat de negatieve pool van de accu is ontkoppeld.
- Bij gebruik van een stroomsnoer (los verkrijgbaar), moet u beslist een 40 A zekering, als afgebeeld, bij de accu plaatsen.
- Verbind het stroomdraad (stroomsnoer) via welke spanning wordt geleverd direct met de “⊕” aansluiting van de accu nadat alle andere verbindingen zijn gemaakt.
Het juiste stroomdraad dat met ledere POWER aansluiting wordt verbonden, is als volgt.
• + B en GND: doorsnee van 8 minlot 21 mm²
• REM: doorsnee van 0,8 mm² tot 8 mm²
- Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor vragen m.b.t. de dikte van het spanningsdraad, etc.
(8) Indien u een JVC auto-receiver met afstandsdraad heeft, moet u deze met de REM aansluiting van dit toestel verbinden.
b Indien u een toestel zonder afstandsdraad heeft, moet u deze verbinden met het accessoire-circuit van de auto dat door de contactschakelaar wordt geactiveerd. In dit geval wordt er mogelijk ruis opgewekt wanneer de auto-receiver wordt in- of uitgeschakeld. U kunt dit voorkomen door de auto-receiver zelf niet in- en uit te schakelen. De auto-receiver wordt dan in- en uitgeschakeld in overeenstemming met de aan- en uitstand van de contactschakelaar van de auto.
IIndien het POWER/PROTECTOR lampje rood oplicht, betekent dit dat de luidsprekerverbindingen of andere verbindingen verkeerd zijn (zie "OPLOSSEN VAN PROBLEMEN" op bladzijde 3). Controleer in dit geval of de luidsprekerverbindingen en andere verbindingen correct zijn.
LUIDSPREKERSYSTEMEN
Let op het volgende:
- Sluit de "⊖" aansluitingen van de luidsprekers beslist niet op een gezamelijk punt aan.
- Indien er voor de linker-/rechterluidsprekers en voor-/achterluidsprekers een gemeenschappelijk aardedraad is, kan dit toestel niet worden gebruikt. U moet in dit geval de bedrading veranderen. Gebruik altijd onafhankelijke aardedraden voor de luidsprekers.
- Gebruik de luidsprekers met een impedantie van 1 Ω tot 8 Ω voor KS-AX6801 of 2 Ω tot 8 Ω voor KS-AX5801.
- Gebruik luidsprekers met voldoende capaciteit voor dit toestel.
Het juiste stroomdraad dat met iedere SPEAKER OUTPUT aansluiting wordt verbonden, is als volgt. Doorsnee van 0,8 mm² lot 8 mm²
A

Onder de voorstoel
B

©

x


AANSLUITEN VAN LUIDSPREKERS
Het verbinden is afhankelijk van het aantal luidsprekers dat u in uw auto heeft. Kies de juiste methode voor het verbinden aan de hand van de volgende afbeeldingen.
Meer over het verbinden: Zorg dat alle verbindingen stevig zijn. Losse verbindingen veroorzaken hitte-opwekking en mogelijk ernstige ongelukken vanwege contact-weerstand, etc. Zet snoeren en draden goed vast, bedek met isolatieband en leid ze onder de vloermat.
a Indlen uw receiver een lijnuitgang heeft, verbindt u deze lijnuitgang (van de receiver) met de INPUT aansluitingen van dit toestel.
b Indien uw receiver GEEN lijnuitgang heeft, verbindt u de luidsprekeraansluiting (van de receiver) met de HIGH INPUT aansluiting van dit toestel.

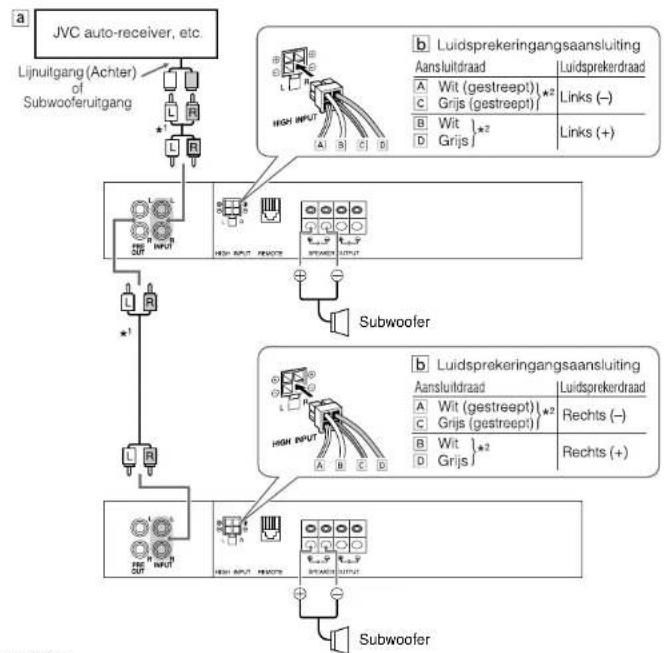

Subwoofer-systeem
Opmerking
Gebruik de subwoofers met een impedantie van 1 Ω tot 8 Ω voor KS-AX6801 of 2 Ω tot 8 Ω voor KS-AX5801.
Systeem met 2 subwoofers
Opmerking
Gebruik de subwoofers met een impedantie van 2 Ω tot 8 Ω voor KS-AX6801 of 4 Ω tot 8 Ω voor KS-AX5801.
Systeem met 2 subwoofers (2 versterkers)
Opmerking
De binnenkomende signalen worden via de PRE OUT aansluitingen uitgestuurd.
Systeem met 4 luidsprekers plus subwoofer—5.1-kanaal (3 versterkers)
*1 Niet bij dit toestel geleverd.
*2 Verbind beide draden beslist met het snoer van de gewenste luidspreker.
*3 Let erop dat de uitgang van de ontvanger wordt aangesloten op de linker (L) aansluiting op dit apparaat.
Afstandsbediening: RM-RK130 (afzonderlijk verkrijgbaar)
Met de afstandsbediening van JVC: RM-RK130 (afzonderlijk verkrijgbaar), kunt u de extra bas vanuit uw stoel afstellen zonder de BASS BOOST-knop op de versterker te verstellen (zie "REGELAARS" op pagina 3).
Opmerking
Zet de BASS BOOST-knop op de versterker op MIN als u de RM-RK130 gebruikt.
A Monteer de RM-RK130 op een stevige ondergrond, bijvoorbeeld onder het dashboard.
⑧ Sluit de RM-RK130 met het meegeleverde snoer voor de RM-RK130 aan op de REMOTE-aansluiting op de versterker.
© De BASS BOOST-knop versterkt de frequentie 45 Hz binnen een bereik van 0 dB tot 18 dB. Pas het niveau aan terwijl u naar het geluid luistert.
- Als de RM-RK130 is ingeschakeld, brandt het POWER-lampje groen.
A

B

©

A

A Bedieningskap
De volgende knoppen worden toegankelijk door de zeskantige schroeven met behulp van de meegeleverde zeshoekige sleutel (3 mm) te verwijderen en de bedieningskap los te maken. Maak de kap weer vast wanneer u klaar bent.

B Ingangsniveauregelaar (LEVEL)
Het ingangsniveau kan met deze regelaar worden veranderd indien dit toestel met andere apparatuur is verbonden. Stel het niveau in terwijl u het geluid beluistert. Deze regelaar is bij het verlaten van de fabriek in de MIN stand gesteld.
CLPF (Low-Pass Filter) -knop
Stel de grensfrequentie in (het Low-Pass Filter geeft frequenties door lager dan de grensfrequentie) binnen het bereik van 50 Hz tot 300 Hz. Pas het niveau aan terwijl u naar het geluid luistert. Deze waarde is bij levering ingesteld op 50 Hz.
D PHASE-schakelaar
Kies normaal (NOM) of achteruit (REV). Deze zorgen voor een beter geluid. Deze schakelaar is op NOM gesteld toen het toestel uit de fabriek werd verstuurd.
BASS BOOST regelaar
Door deze regelaar te draaien, wordt de 45 Hz frequentie vanaf 0 dB t/m +18 dB versterkt. Stel het niveau in terwijl u het geluid beluistert. Deze regelaar is bij het verlaten van de fabriek in de MIN stand gesteld.
F SUBSONIC fl Iter-knop
Stel de grensfrequentie in (het subsonische fi lter laat geen frequenties door lager dan de grensfrequentie) binnen het bereik van 20 Hz tot 50 Hz. Deze waarde is bij levering ingesteld op 20 Hz.
G POWER/PROTECTOR lampje
Het lampje licht groen op wanneer het toestel is ingschakeld. Er is mogelijk een probleem indien het lampje niet oplicht of rood oplicht terwijl het toestel is ingeschakeld (zie "OPLOSSEN VAN PROBLEMEN").
H Stroomindicator
Het blauwe lampje licht op wanneer het toestel is ingeschakeld.
OPLOSSEN VAN PROBLEMEN
Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor details.
Het POWER/PROTECTOR lampje licht niet op.
- Vervang de zekering indien de huidige is doorgebrand.
- Verbind de aardedraad goed met een metalen onderdeel van de auto.
- Schakel de met dit toestel verbonden apparatuur in.
- Gebruik een relais indien u meerdere versterkers met uw systeem gebruikt.
- Controleer het accuvoltage (11 V t/m 16 V)
Het POWER/PROTECTOR lampje licht rood op en/of het toestel wordt abnormaal warm.
- Gebruik luidsprekers met een geschikte impedantie.
• Corigeer de luidsprekerbedrading indien deze kortsluiting maken. - Laat het toestel uitgeschakeld zodat het kan afkoelen.
Geen geluid.
- Controleer de verbindingen van de stroomtoevoer (zie "STROOMTOEVOER" op bladzijde 1). - Verbind de RCA-pensnoeren met de INPUT aansluitingen of de luidsprekeringang met de HIGH INPUT aansluiting.
U hoort ruis.
- Houd de stroomsnoeren uit de buurt van de RCA-pensnoeren.
- Zorg dat de RCA-pensnoeren niet te dicht bij andere elektrische kabels van de auto liggen.
- Verbind de aardedraad goed met een metalen onderdeel van de auto.
- Zorg dat de negatieve stroomdraden beslist geen contact maken met het autochassis.
- Vervang de stekkers of gebruik stekkers met weerstand.
- Sluit een bypass-condensator tussen de accessoire-schakelaars (claxon, ventilator, etc.) aan.
Er wordt ruis opgewekt wanneer u het toestel met een AM (MW/LW) tuner verbindt.
- Zorg voor afstand tussen de luidspreker- en stroomsnoeren en het antennedraad.
TECHNISCHE GEGEVENS
Maximaal uitgangsvermogent KS-AX6801: 1200 W
KS-AX5801: 600 W
RMS-vermogen KS-AX6801: 400 W RMS x 1 kanalen met 4 Ω en ≤ 1% THD + N
AX5801: 250 W RMS x 1 kanalen met 4 Ω en ≤ 1% THD + N
Lastimpedantle KS-AX6801: 4 Ω (1 Ω to 8 Ω toelaatbaar)
KS-AX5801: 4 Ω (2 Ω to 8 Ω toelaatbaar)
Frequentierespons 20 Hz to 300 Hz* (+0, -3 dB)
* Het subsonische filter houdt signalen met een zeer lage frequentie
tegen. (De grensfrequentie kan worden ingesteld op een waarde
Vervorming Minder dan 0,1% (bij 100 Hz)
Signaal-tot-ruisverhouding 60 dBA (referentie: 1 W in 4 Ω)
Spanningsvereisten DC 14,4 V gelijkstroom (11 V to 16 V toelaatbaar)
Aarding Negatief
Afmetingen (B/H/D) 400 mm × 60 mm × 288 mm
Gewicht (bij benadering) KS-AX6801: 5,7 kg
KS-AX5801: 5,2 kg
Bijgeleverde accessoires Luidsprekeringangsstekker 4P × 1
Schroef (φ 4 × 20 mm) × 4
Zeshoekige sleutel
4 mm × 1
3 mm × 1
Afstandsstuk × 6
Beugel
L × 1
S × 2
Schroef (M4 × 12 mm) × 6
Ring (M4) × 6
Borgveer (M4) × 6
Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.
Informatie voor gebruikers over het weggooien van oude apparatuur


Deze markering geeft aan dat het product met dit symbool bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en uw gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid.
Dit symbool is alleen geldig in de Europese Unie.
Geachte klant,
Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.
De Europese vertegenwoordiger van Victor Company of Japan, Limited is:
JVC Technology Centre Europe GmbH
Postfach 10 05 52
61145 Friedberg
Duitsland
SVENSKA
