Producttype	Autoradio met CD/USB/AM/FM/AUX
Merk	JVC
Model	KD-R501
Afmetingen (installatie)	182 mm × 52 mm × 160 mm (B×H×D)
Afmetingen (paneel)	188 mm × 58 mm × 12 mm (B×H×D)
Gewicht	1,3 kg (excl. accessoires)
Stroomvoorziening	14,4 V DC (11 V – 16 V toelaatbaar), negatieve aarding
Maximaal uitgangsvermogen	50 W per kanaal (voor/achter)
Continue uitgangsvermogen (RMS)	19 W per kanaal in 4 Ω, 40 Hz – 20 kHz, < 0,8% THD
Luidsprekerimpedantie	4 Ω – 8 Ω toelaatbaar
Frequentierespons	40 Hz – 20 kHz
Signaal-ruisverhouding	70 dB
Lijnuitgangsniveau/-impedantie	2,5 V / 20 kΩ (Full scale)
Tunerfrequentiebereik (FM)	87,5 MHz – 108,0 MHz
Tunerfrequentiebereik (AM)	MW: 522 kHz – 1 620 kHz, LW: 144 kHz – 279 kHz
CD-speler type	Compactdisc-speler (laser Klasse 1)
Ondersteunde media	CD, CD-R, CD-RW, USB-apparaten (MP3/WMA)
Aansluitingen	USB (vooraan), AUX IN (3,5 mm jack), afstandsbedieningssensor
Kleur verlichting	Instelbaar (29 vaste kleuren + gebruikerskleuren)
Afneembaar bedieningspaneel	Ja, met diefstalbeveiliging
Overige functies	RDS (AF, REG, TA, PTY), SSM, equalizer (7 presets + gebruiker), telefoondemping
Onderhoud	Reinig aansluitingen met alcohol; lens kan condensvorming vertonen
Veiligheid	Volume niet te hoog tijdens rijden; geen blootstelling aan hitte/vocht
Reparatie/onderdelen	Geen door gebruiker te repareren onderdelen; wend u tot erkend onderhoudspersoneel
Garantie	Voldoet aan EU-richtlijnen voor elektromagnetische compatibiliteit en veiligheid

Veelgestelde vragen - KD-R501 JVC

Hoe schakel ik de displaydemonstratie uit?

Houd MENU ingedrukt, draai de regelschijf naar DEMO, druk erop, kies DEMO OFF en bevestig.

Hoe stel ik de klok in?

Houd MENU ingedrukt, ga naar CLOCK > CLOCK SET. Stel het uur in, druk op de regelschijf om naar minuten te gaan, en stel die in. Kies daarna 24H/12H voor uw voorkeur.

Waarom werkt de radio slecht of klinkt hij ruisachtig?

Controleer of de antenne goed is aangesloten. U kunt ook de mono-functie inschakelen via MENU > TUNER > MONO ON voor betere FM-ontvangst, maar het stereo-effect gaat dan verloren.

Hoe kan ik een disc uitwerpen als hij vastzit?

Druk op de eject-toets. Als dat niet werkt, kunt u de disc geforceerd uitwerpen: schakel de stroom uit, houd SRC ingedrukt en druk op eject. Raadpleeg bladzijde 3 van de handleiding voor details.

Kan ik MP3-bestanden van een USB-stick afspelen?

Ja, sluit een USB-stick aan op de USB-ingang aan de voorkant. Druk op SRC om USB te kiezen. De weergave start automatisch. De stick moet FAT32/16/12 geformatteerd zijn en MP3/WMA-bestanden bevatten.

Hoe stel ik de equalizer in?

Houd MENU ingedrukt, ga naar EQ. Kies een preset (ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER). Voor USER: kies USER, houd MENU ingedrukt, stel BASS, MIDDLE en TREBLE in met frequentie, niveau en Q-factor.

Wat betekent de TA-indicator?

TA staat voor verkeersinformatie. Als de indicator brandt, staat de receiver in TA-standby: hij schakelt tijdelijk over naar verkeersberichten wanneer die worden uitgezonden. U kunt dit aan/uit zetten met de T/P-toets.

Hoe kan ik het apparaat resetten?

Druk op de reset-knop op het voorpaneel (meestal een klein gaatje) met een pen of paperclip. Hiermee worden alle instellingen gewist. Zie bladzijde 3 van de handleiding.

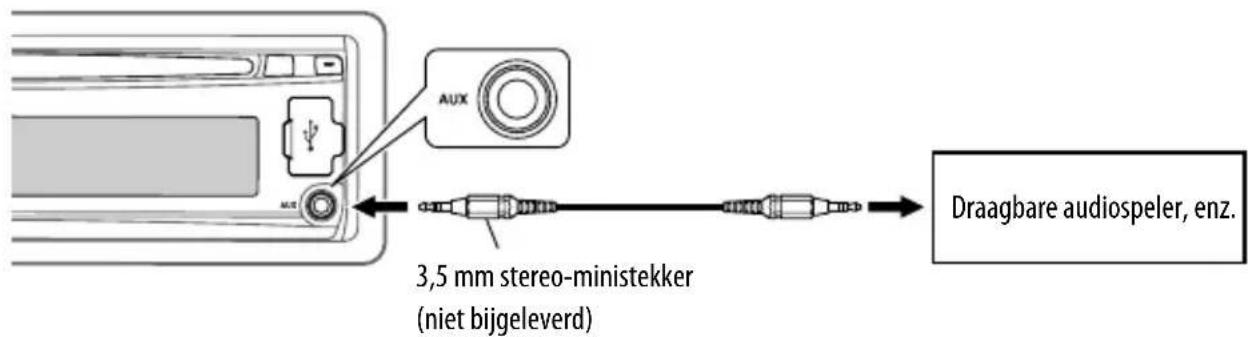

Kan ik een extern apparaat aansluiten via AUX?

Ja, sluit het apparaat aan op de AUX IN-aansluiting (3,5 mm jack) op het bedieningspaneel. Druk op SRC tot AUX IN verschijnt. Zorg dat AUX ON is ingesteld in het menu SRC SELECT.

Hoe kan ik de kleur van de verlichting wijzigen?

Houd MENU ingedrukt, ga naar COLOR. Kies een van de 29 vaste kleuren of USER om uw eigen kleur samen te stellen (voor dag en nacht). Draai de regelschijf om te selecteren.

GEBRUIKSAANWIJZING KD-R501 JVC

Zie bladzijde 6 voor het annuleren van de displaydemonstratie.

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT
2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met optische instrumenten.
4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

CAUTIONVISIBLE AND/OR INVISIBLE CLASS 1M LASER RADIATION WHEN OPEN. DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS. EC60825-4:2001 (ENG)

ATTENTIONRAYONNEMENT LASER VISIBLE ET/OU INVISIBLE DE CLASSE 1M UNE POIS OUVERT, NE PAS REGARDER DIRECTEMENT AVEC DES INSTRUMENTS OPTIQUES. (FRA)

AVISORADJACIÓN LASER DE CLASE 1M VISIBLE Y/O INVISIBLE CUANDO ESTA ABERTO, NO MIRAR DIRECTAMENTE CON INSTRUMENTAL OPTICO. (ESP)

VARNINGSYNLG OCH/ELLER OSYNUG LASERSTRALING. KCLASS 1M, NAR DENNA DEL ÁR OPPNAD. BETRAKA EL STRALEN MED OPTSKA INSTRUMENT. (SWB)

注意ここを聞くと可視及びまたは不可視のクラス 1M レーザー放射が出来ず。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/OR INVISIBLE CLASS II LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM. FDA 21 CFR (ENG)

Producten

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

[Alleen de Europese Unie]

Deze symbolen geven aan dat het product en de batterij met dit symbool bij het einde van de gebruiksduur niet met het normale huishoudelijk afval mogen worden weggegooid. Wanneer u dit product en de batterij wilt weggooien, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid.

Opmerking:

Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

Waarschuwing:

Voorkom ongelukken en kijk derhalve uitermate goed uit indien u het toestel tijdens het besturen van de auto wilt bedienen.

Let op met het instellen van het volume:

Digitale apparatuur (CD/USB) produceren weinig ruis in vergelijking met andere bronnen. Verlaag derhalve het volume alvorens de weergave van deze digitale bronnen te starten zodat beschadiging van de luidsprekers door een plotselinge sterke volumeverhoging wordt voorkomen.

Denk aan de veiligheid...

• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Temperatuur binnen de auto...

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

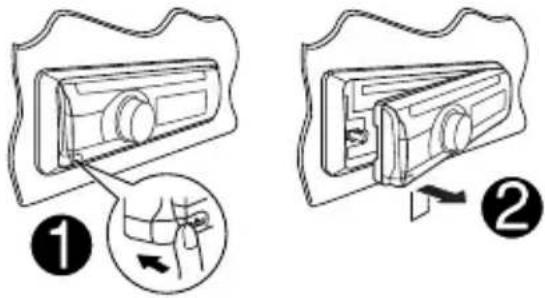

Verwijderen van het bedieningspaneel

Bevestigen van het bedieningspaneel

Het apparaat terugstellen

- De door u gemaakte instellingen worden tevens gewist.

Geforceerd verwijderen van een disc

• U kunt geforceerd de geplaatste disc verwijderen, ook wanneer de disc is vergrendeld. Zie bladzijde 10 voor het vergrendelen/ontgrendelen van de disc.
• Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.
• Stel de receiver terug indien dit niet werkt.

INHOUD

Verwijderen van het bedieningspaneel ...... 3
Bevestigen van het bedieningspaneel ...... 3
Het apparaat terugstellen 3
Geforceerd verwijderen van een disc .... 3

BEDIENING

Basisbediening......4
Voorbereiding....6
Luisteren naar de radio 7
Bediening voor discs 10

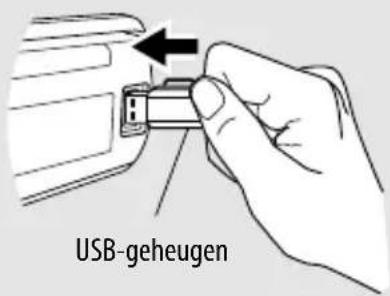

Weergave van USB-apparatuur 11

EXTERNE APPARATUUR

Luisteren naar andere externe apparatuur 12

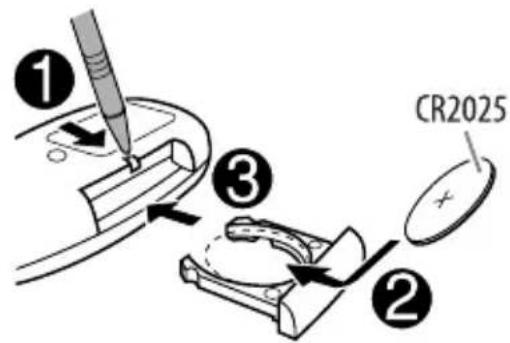

Gebruik van de afstandsbediening —RM-RK50 13

INSTELLINGEN

Kiezen van een vastgelegde geluidsfunctie.... 14
Menu-bediening 16
Kleurinstellingen (voor KD-R501) 19

REFERENTIES

Meer over deze receiver 20
Oplossen van problemen 23
Onderhoud....25
Technische gegevens 26

Deze marketing toont...

Verdraai de regelschijf om een keuze te maken en druk vervolgens om de keuze in te voeren.

Basisbediening

1 • FM/AM: Kiezen van een voorkeurzender.

• CD/USB: Kiezen van een map.

2 • Inschakelen van de stroom.

- Dempen van het geluid (indien de stroom is ingeschakeld).

- Uitschakelen van de stroom [Houd ingedrukt].

3 Voor het kiezen van de bron.

FM → CD ^ ^ 2 → USB → AUX IN ^ 3 → AM*3 →\( terug naar het begin )

4 • Oproepen van lijstbediening.

- Invoeren van menu-instelling [Houd ingedrukt].

5 • Regelen van het volume* 4 of kiezen van onderdelen [Draai].

- Bevestig de keuze [Druk op].

- FM: Activeren van de SSM-functie [Houd ingedrukt] .

- CD/USB: Activeren van de weergavefunctie [Houd ingedrukt]. Pauzeren/hervatten van de weergave *4 [Druk op].

6 Lade

7 Displayvenster

8 Veranderen van displayinformatie.

9 • Activeren/annuleren van TA-standbyontvangst.

- Activeren van de PTY-zoekfunctie [Houd ingedrukt].

10 Verwijderen van het paneel.

11 Veranderen van displayinformatie.

12 • FM/AM: Opzoeken van een zender.

• CD/USB: Kiezen van een map.

13 Terugkeren naar het voorgaande menu.

14 Afstandsbedieningssensor

- U kunt deze receiver met een los verkrijgbare afstandsbediening bedienen. Zie bladzijde 13 voor details.

15 AUX (auxiliary) ingangsaansluiting

16 USB (Universal Serial Bus) ingangsaansluiting

*1 Wordt tevens "Regelschijf" in deze gebruiksaanwijzing genoemd.

*2 U kunt "CD" niet als bron kiezen indien er geen disc in het toestel is geplaatst.

*3 U kunt deze bronnen niet kiezen indien ze met het menu zijn uitgeschakeld (zie "SRC SELECT" in "Menu-bediening" op bladzijde 19).

*4 U kunt het volume ook wanneer gepauzeerd instellen indien CD/USB als bron is gekozen. Controleer alvorens de weergave te hervatten dat het volume niet te veel verhoogd is.

KD-R501: U kunt de verlichting van het display en de toetsen veranderen (zie "COLOR" op bladzijde 17).

1 Tr (fragment) indicator
2 Brondisplay / Fragmentnummer / Mapnummer / Indicator voor tijd aftellen
3 DISC indicator
4 Geluidsfunctie indicators—CLASSIC, HIP HOP, JAZZ, ROCK, POPS, USER
5 Weergavefunctie- / onderdeelindicators— RND (willekeurig), (disc), (map), RPT (herhalen)
6 EQ (equalizer) indicator

7 LOUD (toonversterking) indicator
8 Discinformatie-indicators—TAG (Tag informatie), 🎨 (fragment/bestand), (map)
9 Hoofddisplay
10 Radio Data System indicators—AF, REG, TP, PTY
11 Tunerontvangstindicators—ST (stereo), MO (mono)

Voorbereiding

Annuleren van de displaydemonstratie en instellen van de klok

• Zie tevens bladzijde 16.

1			Inschakelen van de stroom.
2		[Houd ingedrukt]	Annuleer de displaydemonstratieKies “DEMO” en vervolgens “DEMO OFF”.Stel de klok inKies “CLOCK” → “CLOCK SET”.Stel het uur in en druk vervolgens éénmaal op de regelschijf om de minuten in te stellen.Kies “24H/12H” en vervolgens “24 HOUR” of “12 HOUR”.Voor het terugkeren naar het voorgaande menu, drukt u op BACK.
		Houd ingedrukt todat het hoofdmenu verschijnt.
		[Draai] → [Druk op]• Herhaal deze procedure.

Veranderen van display-informatie

DISP

Met de stroom uitgeschakeld: De huidige tijd van de klok wordt getoond wanneer "CLOCK DISP" op "CLOCK OFF" is gesteld, (zie bladzijde 16)

Met de stroom ingeschakeld: De display-informatie van de huidige bron verandert als volgt:

FM/AM Zender-frequentie → Klok → (terug naar het begin)
FM Radio Data System	Zendernaam (PS) → Zender-frequentie → Programmatype (PTY) → Klok → (terug naar het begin)
CD	Audio-CD/CD-tekst: De disctitel/zanger1*→ Fragmenttitel *1→ Huidige fragmentnummer met de verstreken weergavetijd → Huidige fragmentnummer met de kloktijd → (terug naar het begin)
CD/USB	MP3/WMA: Albumnaam/zanger (mapnaaffragmenttitel bestandsnaam) *2→ Huidige fragmentnummer met de verstreken weergavetijd → Huidige fragmentnummer met de kloktijd → (terug naar het begin)

* 1 "NO NAME" verschijnt indien de geplaatste disc een audio-CD is.

* 2 Indien een MP3/WMA-bestand geen tag-informatie heeft of "TAG DISPLAY" op "TAG OFF" is gesteld (zie bladzijde 16), verschijnen de mapnaam en bestandsnaam.

Luisteren naar de radio

1	SRC	Kies “FM” of “AM”.
2		Opzoeken van een gewenste zender—Automatisch zoeken.Het zoeken stopt zodra op een zender is afgestemd. Voor het stoppen van het zoeken, drukt u nogmaals op dezelfde toets.U kunt een zender tevens handmatig opzoeken—Handmatig zoeken. Houd een van de toetsen ingedrukt totdat “M” op het display knippert. Druk vervolgens herhaaldelijk op de toets.De ST indicator licht op het display op wanneer een stereo FM-uitzending met sterke signalen worden ontvangen.

Verbeteren van de FM-ontvangst

Activeer de monotfunctie om de ontvangst te verbeteren indien een stereo FM-uitzending slecht ontvangbaar is.

• Zie tevens bladzijde 17.

De ontvangst is beter, maar het stereo-effect gaat verloren.

- De MO indicator licht op het display op.

Voor het weer herstellen van het stereo-effect, herhaalt u de procedure om "MONO OFF" te kiezen. De MO indicator dooft.

Vastleggen van zenders in het geheugen

Automatisch vastleggen (FM)—SSM (Geheugen voor vastleggen van sterke zenders)

U kunt maximaal 18 FM-zenders als voorkeurzenders vastleggen.

1 Tijdens het luisteren naar een zender...

2 Kies het aantal zenders dat u wilt vastleggen.

De lokale FM-zenders met de sterkste signalen worden opgezocht en automatisch vastgelegd.

- Voor het stoppen van zoeken, drukt u op

Voor het vastleggen van 6 andere zenders, moet u de procedure vanaf stap 1 herhalen.

Vervolg op de volgende bladzijde

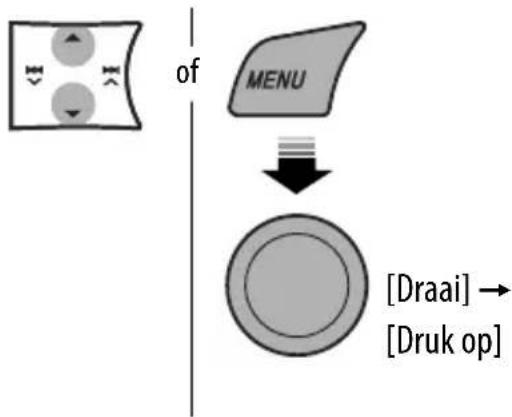

Handmatig vastleggen (FM/AM)

U kunt maximaal 18 FM-zenders en 6 AM-zenders vastleggen.

Bijv.: Vastleggen van FM-zender op 92,50 MHz onder voorkeurnummer "04".

1

92.50MHz

2 Kies voorkeurnummer "04".

3

Kiezen van een voorkeurzender

De volgende functies kunnen alleen voor FM Radio Data System-zenders worden gebruikt.

Opzoeken van een programma van het FM Radio Data System—PTY-zoeken

U kunt met gebruik van PTY-codes gemakkelijk op een zender afstemmen die uw favoriete programma uitzendt.

1

De laatst gekozen PTY-code [T/P [Hould ingedrukt] verschijnt.

2 Kies een favoriet programmatype of een PTY-code.

3 Het zoeken van uw favoriete programma start.

Indien er een zender is waarvan de PTY-code overeenkomt met het door u gekozen programma, wordt op deze zender afgestemd.

Gebruik van standbyontvangst

TA-standbyontvangst

Met TA-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar verkeersinformatie (TA).

Het volume verandert naar het hiervoor ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (zie bladzijde 17).

Activeren van TA-standbyontvangst

De IP (verkeersinformatie) indicator licht op of knippert.

• Indien de TP indicator is opgelicht, is TA-standbyontvangst geactiveerd.
• Indien de TP indicator knippert, is TA-standbyontvangst nog niet geactiveerd. (Dit is het geval indien u naar een FM-zender luistert die de voor TA-standbyontvangst vereiste Radio Data System-signalen niet levert.) Stem op een andere zender af die wel deze signalen levert om de ontvangst te activeren. De TP indicator stopt te knipperen en blijft opgelicht.

Annuleren van TA-standbyontvangst

De TP-indicator dooft. T/P

PTY-standbyontvangst

Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma.

Voor het activeren en kiezen van uw favoriete PTY-code voor PTY-standbyontvangst, zie bladzijde 17.

De PTY indicator licht op of knippert.

• Indien de PTY indicator is opgelicht, is PTY-standbyontvangst geactiveerd.
• Indien de PTY indicator knippert, is PTY-standbyontvangst nog niet geactiveerd.
  Stem op een andere zender af die wel deze signalen levert om de ontvangst te activeren. De PTY indicator stopt te knipperen en blijft opgelicht.

Voor het annuleren van PTY-standbyontvangst, kiest u "PTY OFF" voor de PTY-code (zie bladzijde 17). De PTY indicator dooft.

Volgen van hetzelfde programma—Ontvangst van netwerk-volgen

Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM Radio Data System-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding hieronder).

Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd.

Voor het veranderen van ontvangst van netwerkvolgen, zie "AF-REG" op bladzijde 17.

Programma A wordt op verschillende frequenties uitgezonden (01 – 05)

Automatisch kiezen van zenders—Programmazoeken

Wanneer u een voorkeurnummer kiest, wordt normaliter op de overeenkomende voorkeurzender afgestemd. Wanneer de signalen van een FM-voorkeurzender van het Radio Data System te zwak voor een goede ontvangst zijn, gebruikt dit toestel AF-data om op een andere frequentie af te stemmen waarop mogelijk hetzelfde programma als de oorspronkelijke voorkeurzender wordt uitgezonden.

• Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd.
  • Zie tevens bladzijde 17.

PTY-codes

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatief), DRAMA, CULTURE (cultuur), SCIENCE (wetenschap), VARIED (gevarieerd), POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weer), FINANCE (financieën), CHILDREN (kinderen), SOCIAL (sociaal), RELIGION (religie), PHONE IN (binnenkomende telefoongesprekken), TRAVEL (reizen), LEISURE (recreatie), JAZZ (jazzmuziek), COUNTRY (country-muziek), NATION M (nationale muziek), OLDIES (gouwe ouwe), FOLK M (folkmuziek), DOCUMENT

Bediening voor discs

1

2

Inschakelen van de stroom.

Plaats een disc.

Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt.

Stoppen van de weergave en uitwerpen van de disc

- "NO DISC" verschijnt. Druk op SRC om een ander bron af te spelen.

Vergrendelen van een disc

+ [Houd ingedrukt]

Herhaal dezelfde procedure voor het annuleren van de vergrendeling.

Kiezen van een fragment/map

[Draai] → [Druk op]

• Voor een disc met MP3/WMA, moet u de gewenste map met de regelschijf kiezen en vervolgens met deze schijf het gewenste fragment kiezen.
• Voor het terugkeren naar het voorgaande menu, drukt u op BACK.

Druk op de volgende toetsen (of houd ingedrukt) voor...

[Druk op] Pauzeren/hervatten van de weergave

MP3/WMA: Kiezen van een map

[Druk op] Kiezen van een fragment

[Houd ingedrukt] Achterwaarts/snel-voorwaarts van fragment

Kiezen van de weergavefuncties

U kunt tegelijkertijd slechts één van de volgende weergavefuncties kiezen.

1

[Houd ingedrukt]

2

[Draai] → [Druk op]

REPEAT ↔ RANDOM

3

[Draai] → [Druk op]

REPEAT

TRACK RPT : Herhalen van het huidige fragment

FOLDER RPT : MP3/WMA: Herhalen van de huidige map

RANDOM

FOLDER RND : MP3/WMA: Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappen

ALL RND : Willekeurige weergave van alle fragmenten

- Kies "RPT OFF" of "RND OFF" om de herhaalde weergave of willekeurige weergave uit te schakelen.

- Voor het terugkeren naar het voorgaande menu, drukt u op BACK.

Weergave van USB-apparatuur

Dit toestel is geschikt voor weergave van MP3/WMA-fragmenten die op USB-apparatuur zijn opgeslagen.

Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de USB-apparatuur verwijdert.

USB

ingangsaansluiting

Indien USB-apparatuur is bevestigd...

SRC

De weergave wordt gestart vanaf het punt waar hiervoor werd gestopt.

- Indien u andere USB-apparatuur heeft aangesloten, start de weergave vanaf het begin.

Stoppen van de weergave en verwijderen van de USB-apparatuur

Trek recht uit het toestel.

- Druk op SRC om een andere weergavebron te beluisteren.

Bediening voor de USB-apparatuur is hetzelfde manier als in geval voor bestanden op een disc. (Zie bladzijden 10 en 11.)

Vervolg op de volgende bladzijde

Let op:

• Gebruik de USB-apparatuur niet indien het veilig rijden zou kunnen worden gehinderd.
• Verwijder of bevestig USB-geheugen niet herhaaldelijk terwijl "READING" op het display wordt getoond.
• Start de motor van de auto niet indien USB-apparatuur is aangesloten.
• Dit toestel is mogelijk niet geschikt voor weergave van bestanden, afhankelijk van het soort bestand dat op de USB-apparatuur is opgenomen.

• Met bepaalde USB-apparatuur is de bediening en stroomtoevoer mogelijk anders.

• U kunt geen computer met de USB ingangsaansluiting van het toestel verbinden.

• Voorkom dat u belangrijke data verliest en maak derhalve een back-up van belangrijke data.
• Voorkom vervorming of beschadiging van de apparatuur en laat de USB-apparatuur derhalve niet in de auto achter, stel niet aan het directe zonlicht bloot en vermijd hoge temperaturen.
• Bepaalde USB-apparatuur werkt mogelijk niet direct na het inschakelen van de stroom.
• Zie bladzijde 22 voor details aangaande het gebruik van USB.

Luisteren naar andere externe apparatuur

U kunt een extern component met de AUX ingangsaansluiting op het bedieningspaneel verbinden.

Voorbereiding: Controleer dat "AUX ON" is gekozen in "SRC SELECT" → "AUX IN". Zie bladzijde 19.

1	SRC	Kies “AUX IN”.
2	—	Schakel het aangesloten component in en start de weergave van de bron.
3	[Draai]	Instellen van het volume.
4	—	Stel het geluid naar wens in (zie bladzijden 14 en 15).

Verbinden van een extern component met de AUX ingangsaansluiting

Gebruik van de afstandsbediening — RM-RK50

U kunt deze receiver zoals hier afgebeeld met een afstandsbediening (los verkrijgbaar) bedienen. Gebruik bij voorkeur de RM-RK50 afstandsbediening met deze receiver.

Plaatsen van de lithium-knoopbatterij (CR2025)

Let op:

• De batterij kan ontploffen indien deze verkeerd is geplaatst. Vervang uitsluitend door een batterij van hetzelfde of gelijkwaardige type.
• Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonnestraling vuur of dergelijke.

Vervang de batterij indien het bereik voor het gebruik van de afstandsbediening aanzienlijk kleiner wordt.

Gebruik van de afstandsbediening:

• Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel.
• Stel de afstandbedieningssensor NIET aan schel licht bloot (direct zonlicht of lamplicht).

1 Druk kort voor het inschakelen van de stroom of het dempen van het geluid wanneer de stroom reeds is ingeschakeld.
- Houd ingedrukt voor het uitschakelen van de stroom.
2 • Voor het veranderen van voorkeurzenders.
• Veranderen van map van MP3/WMA-disc.
3 Voor het instellen van het volume.
4 Voor het kiezen van geluidsfuncties.
5 Voor het kiezen van de bron.
6 • Druk kort voor het opzoeken van zenders.
- Houd ingedrukt voor versneld voorwaarts of achterwaarts van een fragment.
- Druk kort voor het veranderen van fragment.

Waarschuwingen (ter voorkoming van ongelukken en beschadiging):

• Plaats geen andere batterij dan een CR2025 of gelijkwaardige batterij.
• Laat de afstandsbediening niet langdurig op plaatsen liggen die aan het directe zonlicht onderhevig zijn (bijvoorbeeld op het dashboard).
• Bewaar de batterij buiten het bereik van kleine kinderen.
• Laad niet op, sluit niet kort, demonteer niet en verwarm de batterij niet en gooi niet in een vuur.
• Bewaar de batterij niet met andere metalen materialen.
• Steek niet met een tangetje of dergelijk gereedschap in de batterij.
• Wikkel de batterij met band om en isoleer goed alvorens weg te gooien of langdurig op te slaan.

Kiezen van een vastgelegde geluidsfunctie

U kunt een voor het muziekgenre passende vastgelegde geluidsfunctie kiezen.

• Zie tevens bladzijde 16.

[Houd ingedrukt]

[Draai] → [Druk op]

"EQ"

- Zie bladzijde 15 voor "USER" instellingen.

Vastgelegde waardes voor iedere geluidsfunctie

Geluidsfunctie	Vastgelegde waarde
	BASS MIDDLE TREBLE LOUD									(toonversterking)
	Freq. Niveau Q Freq. Niveau Q Freq. Niveau Q
USER	60 Hz	00	Q1,25	1,0 kHz	00	Q1,0	10,0 kHz	00	—	OFF
ROCK	100 Hz	+03	Q1,0	1,0 kHz	00	Q1,25	10,0 kHz	+02	—
CLASSIC	80 Hz	+01	Q1,25	1,0 kHz	00	Q1,25	10,0 kHz	+03	—
POPS	100 Hz	+02	Q1,25	1,0 kHz	+01	Q1,25	10,0 kHz	+02	—
HIP HOP	60 Hz	+04	Q1,0	1,0 kHz	-02	Q1,0	10,0 kHz	+01	—
JAZZ	80 Hz	+03	Q1,25	1,0 kHz	00	Q1,25	10,0 kHz	+03	—

Freq.: Frequentie Q: Q-helling

Vastleggen van uw eigen geluidsfunctie

U kunt uw instellingen in het geheugen vastleggen.

1 Kies "USER" voor "EQ".

[Houd ingedrukt]

[Draai] → [Druk op]

2 Terwijl "USER" op het display wordt weergegeven...

[Houd ingedrukt]

3 Kies een toon.

[Draai] → [Druk op]

4 Stel de geluidselementen van de gekozen toon in.

[Draai] → [Druk op]

1 Stel de frequentie in.

2 Stel het niveau in.

3 Stel de Q-helling in.

Geluids-elementen	Bereik/kiesbare onderdelen
	BASS M	IDDLE TRE	BLE
Frequentie 60 Hz	Hz	0,5 kHz	10,0 kHz
	80 Hz	1,0 kHz	12,5 kHz
	100 Hz	1,5 kHz	15,0 kHz
	200 Hz	2,5 kHz	17,5 kHz
Niveau -06 t/m	+06	-06 t/m	-06 t/m
		+06	+06
Q Q1,0		Q0,75	Vastgesteld
	Q1,25	Q1,0
	Q1,5	Q1,25
	Q2,0

5 Herhaal stappen 3 en 4 voor het instellen van andere geluidskarakteristieken.

De gemaakte instelling wordt automatisch vastgelegd.

Menu-bediening

1 Roep het menu op.

[Houd ingedrukt]

2 Kies het gewenste onderdeel.

[Draai] → [Druk op]

3 Herhaal stap 2 indien nodig.

- Voor het terugkeren naar het voorgaande menu, drukt u op BACK.

- Druk op DISP of MENU om het menu te verlaten.

Basisinstelling: Onderstreept

Categorie	Menu-onderdelen Kiesbare instellingen, [referentiebladzijde]
DEMO	DEMO Displaydemonstratie	• DEMO ON : De displaydemonstratie wordt automatisch geactiveerd indien u gedurende ongeveer 20 seconden geen bediening uitvoert, [6]. • DEMO OFF : Geannuleerd.
CLOCK	CLOCK DISP *1 Klokdisplay	• CLOCK ON : De tijd wordt altijd op het display getoond wanneer de stroom is uitgeschakeld. • CLOCK OFF : Annuleren; door op DISP te drukken wordt de tijd ongeveer 5 seconden op het display getoond wanneer de stroom is uitgeschakeld, [6].
	CLOCK SET Klokinstelling	: Stel het uur en vervolgens de minuten in, [6]. (Basisinstelling: 0:00)
	24H/12H Tijddisplayfunctie	• 24 HOUR : Zie tevens bladzijde 6 voor het instellen. • 12 HOUR
	CLOCK ADJ *2 Instellen van de klok	• AUTO : De ingebouwde klok wordt automatsich op basis van de CT (kloktijd) data van het Radio Data System-signaal ingesteld. • OFF : Geannuleerd.
EQ	EQ Equalizer	: Kies een vastgelegde geluidsfunctie die voor het muziekgenre geschikt is. USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ
DISPLAY	DIMMER Dimmer	• DIMMER ON : De verlichting van het display en de toetsen wordt verzwakt. • DIMMER OFF : Geannuleerd.
	SCROLL*3 Rollen van informatie	• SCROLL ONCE : De informatie wordt eenmaal rollend getoond. • SCROLL AUTO : Het rollen van tekst wordt herhaald (met intervallen van 5 seconden). • SCROLL OFF : Geannuleerd. Druk de DISP toets langer dan een seconde in om de informatie, ongeacht de instelling, rollend over het display te tonen.
	TAG DISPLAY Tagdisplay	• TAG ON : Toont de tag-informatie tijdens weergave van MP3/ WMA-fragmenten. • TAG OFF : Geannuleerd.

*1 Indien de stroom niet wordt onderbroken door de contactsleutel van uw auto naar de uit-stand te draaien, dient u "CLOCK OFF" te kiezen zodat de auto-accu niet onnodig wordt uitgeput.
*2 Uitluitend effectief wanneer CT-data worden ontvangen.
*3 Bepaalde tekens en symbolen worden niet juist op het display getoond (of er verschijnt een blanco voor in de plaats).

Categorie	Menu-onderdelen	Kiesbare instellingen, [referentiebladzijde]
TUNER	AF-REG *4Alternatieve frequentie/regionalisatie ontvangst	• AF ON	: Het toestel schakelt naar een andere zender over (en het programma zal mogelijk verschillen van het huidige ontvangen programma) indien de signalen van de huidige zender zwak worden, [9].• De AF indicator licht op.• AF-REG ON	: Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender die hetzelfde programma uitzendt over.• De AF en REG indicators lichten op.• OFF	: Geannuleerd.
	PTY-STANDBY *4PTY-standby	PTY OFF, PTY-codes	: Activeert PTY-standbyontvangst met een van de PTY-codes, [9].
	TA VOLUME *4Volume voor verkeersinformatie	VOLUME 00– VOLUME 50(of VOLUME 00– VOLUME 30)*5	: (Basisinstelling: VOLUME 15)
	P-SEARCH *4Programmazoeken	• SEARCH ON• SEARCH OFF	: Programmazoeken wordt geactiveerd, [9]: Geannuleerd.
	MONO *6Monofunctie	• MONO ON• MONO OFF	: Activeren van de monofunctie voor een verbeterde FM- ontvangst, waarbij het stereo-effect verloren gaat, [7].: Herstellen van het stereo-effect.
	IF BANDIntermediare frequentieband	• AUTO• WIDE	: Verhoogt de gevoeligheid van de tuner voor minder, door in de buurt liggende zenders veroorzaakte storing. (Het stereo-effect gaat mogelijk verloren.): Onderhevig aan ruis van in de buurt liggende zenders maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijf behouden.
COLOR (voor de KD-R501)	COLOR 01– COLOR 29,USER	: Kies een van de vastgelegde of zelf-gemaakte kleuren voor de verlichting van het display en de toetsen (uitgezonderd T/P/###TT(Zie bladzijde 19 voor het instellen van uw eigen kleur onder “USER”.)
MENU COLOR (voor de KD-R501)	MENU COLOR Menukleur	• OFF• ON	: Geannuleerd.: Veranderen van de verlichting van het display en de toetsen (uitgezonderd T/P/###Tijdens bedieningen voor een menu, lijstzoeken en de weergavefuncties.

*4 Alleen voor FM Radio Data System-zenders.
*5 Afhankelijk van de ingestelde versterking voor de versterker.
*6 Wordt uitsluitend getoond wanneer "FM" als bron is gekozen.

Categorie	Menu-onderdelen	Kiesbare instellingen, [referentiebladzijde]
AUDIO	FADER*7, *8Fader	R06 - F06: Stel het balans van de voor- en achterluidsprekers in.(Basisinstelling: 00)
	BALANCE *8Balans	L06 - R06: Stel het balans van de linker- en rechterluidsprekers in.(Basisinstelling: 00)
	LOUDToonversterking	·LOUD OFF·LOUD ON: Geannuleerd.·Versterkt de lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau.
	VOL ADJUSTVolume-instelling	VOL ADJ -05—VOL ADJ +05(Basisinstelling: VOL ADJ 00): Stel het volume voor iedere bron (uitgezonderd FM) van te voren in overeenstemming met het FM-volume in. Het volumeniveau wordt automatisch verhoogd of verlaagd wanneer u van bron verandert.·Kies alvorens de instelling te maken eerst de gewenste bron.·“VOL ADJ FIX” verschijnt op het display indien “FM” als bron is gekozen.
	L/O MODELijnuitgangsfunctie	·SUB.W·REAR: Kies indien de REAR LINE OUT aansluitingen worden gebruikt voor het verbinden van een subwoofer (via een externe versterker).·Kies indien de REAR LINE OUT aansluitingen worden gebruikt voor het verbinden van luidsprekers (via een externe versterker).
	SUB.W FREQ *9Drempelfrequentie voor subwoofer	·LOW·MID·HIGH: Frequenties lager dan 72 Hz worden naar de subwoofer gestuurd.·Frequencies lager dan 111 Hz worden naar de subwoofer gestuurd.·Frequencies lager dan 157 Hz worden naar de subwoofer gestuurd.
	SUB.W LEVEL *9Subwooferniveau	SUB.W 00—SUB.W 08: Instellen van het subwooferuitgangsniveau.(Basisinstelling: SUB.W 04)
	BEEPToon voor toetsdruk	·BEEP OFF·BEEP ON: De toon voor een toetsdruk wordt uitgeschakeld.·De toon voor een toetsdruk wordt geactiveerd.
	TEL MUTINGTelefoondemping	·MUTING 1/MUTING 2·MUTING OFF: Kies de instelling waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon.·Geannuleerd.
	AMP GAIN *10Versterking voor versterker	·LOW POWER·HIGH POWER: VOLUME 00 – VOLUME 30 (Kies indien het maximale vermogen van iedere luidspreker minder dan 50 W is, zodat de luidsprekers niet wordt overbelast.)·VOLUME 00 – VOLUME 50

*7 Stel het faderniveau op "00" indien u slechts twee luidsprekers gebruikt.
*8 De instelling heeft geen effect op de subwooferuitgang.
*9 Wordt alleen getoond wanneer "L/O MODE" op "SUB.W." is gesteld.
*10 Het volumeniveau verandert automatisch naar "VOLUME 30" indien u "LOW POWER" kiest met een hoger volume dan "VOLUME 30" ingesteld.

Categorie Menu-onderdelen		Kiesbare instellingen, [referentiebladzijde]
SRC SELECT	AM *11AM-zender	• AM OFF • AM ON	: Uitschakelen van “AM” als bronkeuze. : Activeren van “AM” als bronkeuze, [4].
	AUX IN *12Aux-ingang	• AUX OFF • AUX ON	: Uitschakelen van “AUX IN” als bronkeuze. : Activeren van “AUX IN” als bronkeuze, [4].

*11 Wordt uitsluitend getoond indien een andere bron dan "AM" is gekozen.

*12 Wordt uitsluitend getoond indien een andere bron dan "AUX IN" is gekozen.

Kleurinstellingen (voor KD-R501)

Zelf samenstellen van een kleur —USER Color

U kunt uw eigen kleuren samenstellen— "DAY COLOR" of "NIGHT COLOR".

DAY COLOR: Wordt gebruikt wanneer "DIMMER" op "DIMMER OFF" is gesteld.

NIGHT COLOR: Wordt gebruikt wanneer "DIMMER" op "DIMMER ON" is gesteld.

1

[Houd ingedrukt]

2 Kies "COLOR" → "USER".

[Draai] → [Druk op]

3 Terwijl "USER" op het display wordt weergegeven...

[Houd ingedrukt]

4

[Draai] → [Druk op]

5 Kies een primaire kleur.

[Draai] → [Druk op]

6 Stel het niveau (00 t/m 31) van de gekozen primaire kleur in.

[Draai] → [Druk op]

Met "00" voor alle primaire kleuren gekozen, verschijnt er niets op het display.

7 Herhaal stappen 5 en 6 voor het instellen van de overige primaire kleuren.

8 Stoppen van het instellen.

DISP

- De bediening wordt geannuleerd indien u gedurende ongeveer 30 seconden geen bediening uitvoert.

Inschakelen van de stroom

- De stroom kan tevens worden uitgeschakeld door een druk op de SRC toets op het toestel. De weergave start tevens indien de bron gereed staat.

Uitschakelen van de stroom

- Indien u tijdens weergave van een fragment de stroom uitschakelt, zal later bij het weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet.

Algemeen

- De weergave stopt indien u tijdens het luisteren naar een disc van bron verandert.

Wanneer u de volgende keer "CD" als weergavebron kiest, start de weergave vanaf het punt waar hiervoor werd gestopt.

- De bediening wordt geannuleerd indien u na een druk op de MENU toets niet binnen ongeveer 30 seconden op een andere toets drukt.

Bediening van de tuner

Vastleggen van zenders in het geheugen

• Tijdens SSM-zoeken...
• Alle hiervoor vastgelegde zenders worden gewist en de nieuwe zenders worden vastgelegd.
• Nadat SSM is uitgevoerd, wordt automatisch op de zender afgestemd die onder het laagste voorkeurnummer is vastgelegd.
• Bij het handmatig vastleggen van een zender, wordt een hiervoor vastgelegde zender gewist indien u onder hetzelfde nummer de nieuwe zender vastlegt.

Bediening voor FM Radio Data System

• Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten Radio Data System-signalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen.
• Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA VOL) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau.
• Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerk-volgen automatisch geactiveerd.

Bediening voor discs

Waarschuwing voor weergave van een

DualDisc

- De niet-DVD kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio" standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Algemeen

• Deze receiver is ontworpen voor weergave van een CD/CD-tekst en CD-R (Opneembaar)/CD-RW (Herschrijfbaar) met het audio-CD (CD-DA), MP3/WMA-formaat.
• "PLEASE" en "EJECT" worden afwisselend op het display getoond indien een disc omgekeerd is geplaatst. Druk op ▲ om de disc uit te werpen.
• MP3 en WMA "fragmenten" (de woorden "bestand" en "fragment" worden beiden gebruikt) zijn in "mappen" opgenomen.
• Tijdens versneld voor-of achterwaarts met een MP3-fragment of WMA-fragment hoort u slechts af en toe wat geluid.

Afspelen van een CD-R of CD-RW

• Gebruik uitsluitend "afgeronde" CD-R's of CD-RW's.
• Dit toestel is uitsluitend geschikt voor weergave van bestanden van hetzelfde type dat als eerste werd herkend indien er zowel audio-CD (CD-DA) bestanden als MP3/WMA-bestanden op de disc zijn opgenomen.
• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.
• Bepaalde CD-R's en CD-RW's kunnen mogelijk niet met dit toestel worden afgespeeld vanwege de disckarakteristieken of de volgende redenen:
• De discs zijn vuil of hebben krassen.
• Er is condens op de lens in het toestel gevormd.
  – De aftastlens in de receiver is vuil.
• De bestanden op de CD-R/CD-RW zijn met de "Packet Write" methode geschreven.
• De opname-omstandigheden waren niet juist (missende data, enz.) of de disc zelf is defect (of heeft vlekken, krassen, of is krom, enz.).
• Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is.
• Gebruik de volgende CD-R's of CD-RW's niet:
  – Discs met stickers, labels of beschermstroken op het oppervlak.
• Discs waarop labels direct met een inkjet-printer kunnen worden gedrukt.
  Gebruik van deze discs bij hoge temperaturen of een hoge vochtigheidsgraad kan een onjuiste werking of beschadiging van het toestel als gevolg hebben.

Afspelen van een MP3/WMA-disc

• Deze receiver kan MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen.
• Deze receiver kan de namen van albums, artiesten (zanger(es)) en de Tag (versie 1,0, 1,1, 2,2, 2,3 of 2,4) voor MP3-bestanden en WMA-bestanden tonen.

• Dit toestel kan slechts één-byte tekens tonen. Andere tekens kunnen niet juist worden getoond.

• Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen:

• Bitwaarde van MP3: 32 kbps — 320 kbps
  – Bemonsteringsfrequentie van MP3: 32 kHz, 44,1 kHz, 48 kHz (voor MPEG-1) 16 kHz, 22,05 kHz, 24 kHz (voor MPEG-2)
• Bitwaarde van WMA: 32 kbps — 320 kbps
  – Bemonsteringsfrequentie van WMA: 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz
  – Discformaat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows extensie.
• Het maximale aantal tekens voor namen van bestanden/mappen verschilt afhankelijk van het gebruikte discformaat (inclusief 4 verlengingstekens—<.mp3> of <.wma>).
  – ISO 9660 Level 1: maximaal 12 tekens
  – ISO 9660 Level 2: maximaal 31 tekens
  – Romeo: maximaal 64 tekens
  – Joliet: maximaal 32 tekens
• Windows extensiecode: maximaal 64 tekens
• Het toestel kan maximaal 512 bestanden, 255 mappen en 8 niveau's herkennen.
• Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen.
  Bij bestanden die met VBR zijn opgenomen is er een verschil tussen de verstreken tijd die op het display wordt getoond en de werkelijke verstreken tijd. Het verschil wordt vooral merkbaar bij gebruik van de zoekfunctie.
• Deze receiver is niet geschikt voor de volgende bestanden:
• MP3-bestanden die met het MP3i en MP3 PRO formaat zijn gecodeerd.
• MP3-bestanden die met een verkeerd formaat zijn gecodeerd.
• MP3-bestanden die met Layer 1/2 zijn gecodeerd.
• WMA-bestanden die met het lossless, professional en voice formaat zijn gecodeerd.
• WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.
• WMA-bestanden die met DRM tegen kopiëren zijn beschermd.
• Bestanden met data als AIFF, ATRAC3, enz.
• De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Vervolg op de volgende bladzijde

Weergave van MP3/WMA-fragmenten van

USB-apparatuur

• Bij weergave van USB-apparatuur, is de weergavevolgorde mogelijk anders dan bij weergave met andere spelers.
• Bepaalde USB-apparatuur of bepaalde bestanden kunnen vanwege de karakteristieken of opname-omstandigheden mogelijk niet met dit toestel worden afgespeeld.
• Afhankelijk van de vorm van de USB-apparatuur en aansluitingen, kan bepaalde USB-apparatuur mogelijk niet juist worden bevestigd of kan geen goede verbinding worden gemaakt.
• Verbind tegelijkertijd slechts één USB-opslagapparaat met dit toestel. Gebruik geen USB-spoel.
• "CANNOT PLAY" verschijnt indien de aangesloten USB-apparatuur geen juiste bestanden heeft.
• Dit toestel kan Tag (versie 1,0, 1,1, 2,2, 2,3, of 2,4) voor MP3-bestanden en WMA-bestanden tonen.
• Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen:
• Bitwaarde van MP3: 32 kbps — 320 kbps
  – Bemonsteringsfrequentie van MP3: 32 kHz, 44,1 kHz, 48 kHz (voor MPEG-1) 16 kHz, 22,05 kHz, 24 kHz (voor MPEG-2
• Bitwaarde van WMA: 32 kbps — 320 kbps
  – Bemonsteringsfrequentie van WMA: 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz
• Dit toestel is geschikt voor weergave van MP3-bestanden die met VBR (Variabele bitwaarde) zijn opgenomen.
• Het maximale aantal tekens voor:
• Mapnamen : 32 tekens
• Bestandsnamen : 32 tekens
• MP3 Tag : 64 tekens
• WMA Tag : 32 tekens
• Dit toestel kan in totaal 5 000 bestanden, 255 mappen (255 bestanden per map, inclusief mappen met ongeschikte bestanden) en 8 lagen herkennen.

• Dit toestel is niet geschikt voor het lezen van een SD-kaart.

• Dit toestel herkent geen USB-apparatuur die een ander voltage dan 5 V heeft en de 500 mA overschrijdt.

• USB-apparatuur met speciale functies, bijvoorbeeld databeveiligingsfuncties, kan niet met dit toestel worden gebruikt.
• Gebruik geen USB-apparatuur met 2 of meerdere partities.
• Dit toestel herkent mogelijk USB-apparatuur niet indien het via een USB-kaartlezer is verbonden.
• Het toestel kan op USB-apparatuur opgeslagen bestanden mogelijk niet afspelen indien de apparatuur via een USB-verlengsnoer is verbonden.
• Deze receiver is niet geschikt voor de volgende bestanden:
• MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd.
• MP3-bestanden die met een verkeerd formaat zijn gecodeerd.
• MP3-bestanden die met Layer 1/2 zijn gecodeerd.
• WMA-bestanden die met het lossless, professional en voice formaat zijn gecodeerd.
• WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.

Uitwerpen van een disc of verwijderen van

USB-apparatuur

• Indien de uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt deze disc automatisch ter bescherming weer in het toestel getrokken.
• Na het uitwerpen van een disc of het verwijderen van USB-apparatuur, verschijnt "NO DISC" of "NO USB" en kunt u bepaalde toetsen niet meer gebruiken. Plaats een andere disc, bevestig USB-apparatuur of druk op SRC om een andere weergavebron te kiezen.

Menubediening

- Indien u de "AMP GAIN" instelling van "HIGH POWER" naar "LOW POWER" verandert terwijl het volumeniveau hoger dan "VOLUME 30" is gesteld, verandert de receiver het volumeniveau automatisch naar "VOLUME 30".

Oplossen van problemen

Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

	Symptomen Oplossingen/Oorzaken
Algemeen	• Geen geluid via de luidsprekers. • Stel het volume op het optimale niveau in.• Controleer de snoeren en verbindingen.
	• Receiver werkt helemaal niet. Stel de receiver terug (zie bladzijde 3).
	• “AUX IN” kan niet worden gekozen. Controleer de “SRC SELECT” → “AUX IN” instelling (zie bladzijde 19).
	• KD-R501: Er verschijnt niets op het display. KD-R501: Controleer de USER kleurinstelling (zie bladzijde 19).
FM/AM	• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast.
	• Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
	• “AM” kan niet worden gekozen. Controleer de “SRC SELECT” → “AM” instelling (zie bladzijde 19).
Discs algemeen	• Disc kan niet worden afgespeeld. Plaats de disc juist.
	• CD-R/CD-RW kan niet worden afgespeeld.• Overslaan van fragmenten op de CD-R/CD-RW is onmogelijk.	• Plaats een afgeronde CD-R/CD-RW.• Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur.
	• Disc kan niet worden afgespeeld en niet worden uitgeworpen.	• Ontgrendel de disc (zie bladzijde 10).• Werp de disc geforceerd uit (zie bladzijde 3).
	• Geluid van disc wordt soms onderbroken. • Stop de weergave wanneer u over zeer slechte wegen rijdt.• Verander van disc.• Controleer de snoeren en verbindingen.
	• “NO DISC” verschijnt op het display. Plaats een afspeelbare disc in de lade.
	• “PLEASE” en “EJECT” worden afwisselend op het display getoond.	Druk op ▲ en plaats vervolgens juist een disc.
MP3/WMA-weergave	• Disc kan niet worden afgespeeld. • Gebruik een disc waarop MP3-/WMA-fragmenten zijn vastgelegd die met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat voldoen.• Voeg de <.mp3> of <.wma> extensiecode achter de bestandsnaam toe.
MP3/WMA-weergave	• U hoort ruis. Ga naar een ander fragment of verander van disc. (Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA).
	• Een langere afleestijd is vereist ("READING" blijft op het display knipperen).	Gebruik niet te veel niveau's en mappen.
	• Fragmenten worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde werd bepaald bij het opnemen van de bestanden.
	• Verstreken tijd is niet correct.	Dit gebeurt soms tijdens weergave. Dit wordt veroorzaakt door hoe de fragmenten op de disc zijn opgenomen.
	• "NO FILE" verschijnt op het display. U heeft een lege map* gekozen. Kies een map met MP3/WMA-fragmenten.* Map is leeg of map heeft data maar geen geschikte MP3/WMA-fragmenten.
	• Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen.
Weergave van USB-apparatuur	• U hoort ruis.	Het huidige fragment is geen MP3/WMA-fragment. Ga naar een ander bestand. (Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA.)
	• "READING" blijft op het display knipperen. •	De afleestijd verschilt afhankelijk van de USB-apparatuur. Gebruik niet te veel lagen of mappen. Schakel de stroom even uit en dan weer in. Bevestig de USB-apparatuur opnieuw.
	• "NO FILE" verschijnt op het display. U heeft een lege map* gekozen. Kies een map met MP3/WMA-fragmenten.* Map is leeg of map heeft data maar geen geschikte MP3/WMA-fragmenten.
	• Fragmenten/mappen worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde wordt bepaald door de manier waarop de fragmenten oorspronkelijk zijn vastgelegd. Het eerste fragment/map van de USB-apparatuur, wordt als eerste fragment/map afgespeeld.
	• "CANNOT PLAY" knippert op het display. “NO USB” verschijnt op het display. Het toestel kan de USB-apparatuur niet herkennen.	Bevestig USB-apparatuur waarop fragmenten met het juiste formaat zijn opgeslagen. Bevestig de USB-apparatuur opnieuw.
	• Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen.
	• Geluid wordt soms onderbroken tijdens weergave van een fragment.	De MP3/WMA-fragmenten zijn niet goed naar de USB-apparatuur gekopieerd. Kopieer de MP3/WMA-fragmenten opnieuw naar de USB-apparatuur en probeer nogmaals.

• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Onderhoud

Reinigen van de aansluitingen

De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert.

Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt.

Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden:

• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is.

Het toestel functioneert dan mogelijk onjuist. Werp dan de disc uit en laat het toestel een paar uur ingeschakeld totdat het vocht is verdampt.

Behandeling van discs

Voor het verwijderen van een disc uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.

- Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan.

Voor het weer terugplaatsen van een disc in

het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).

- Bewaar discs na gebruik beslist in de bijbehorende doosjes.

Schoonhouden van discs

Een vuile disc wordt mogelijk niet juist afgespeeld.

Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

- Gebruik geen oplosmiddelen (bijvoobeeld normale platenreinigers, spray, thinner, benzine) voor het reinigen van discs.

Afspelen van nieuwe discs

Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit.

Verwijder deze bramen door een potlood of pen langs de randen te halen.

Gebruik de volgende discs niet:

"Single" CD (8 cm disc) Kromme disc

Sticker en lijm van sticker Plaklabel

Afwijkende vorm

Doorschijnende disc (half-doorzichtige disc)

Doorzichtige of half- doorzichtige gedeeltes in het opnamevlak

Technische gegevens

AUDIOVERSTERKER-GEDEELTE

Maximaal uitgangsvermogen: Voor/Achter: 50 W per kanaal
Doorlopend uitgangsvermogen (RMS): Voor/Achter	19 W per kanaal	in 4 Ω, 40 Hz t/m 20 000 Hzmet niet meer dan 0,8% totale harmonische vervorming.
Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar)
Bereik voor tonen: Lage tonen: ±12 dB (60 Hz, 80 Hz, 100 Hz, 200 Hz)		Q1,0, Q1,25, Q1,5, Q2,0
		Midden: ±12 dB (0,5 kHz, 1,0 kHz, 1,5 kHz, 2,5 kHz)Q0,75, Q1,0, Q1,25
		Hoge tonen: ±12 dB (10,0 kHz, 12,5 kHz, 15,0 kHz, 17,5 kHz)Q = Vastgesteld
Frequentierespons: 40 Hz t/m 20 000 Hz
Signaal-tot-ruis ratio: 70 dB
Lijnuitgangsniveau/impedantie: 2,5 V/20 kΩ belasting (volledige schaal)
Uitgangsimpedantie: 1 kΩ
Subwoofer-uitgangsniveau/impedantie: 2,5 V/20 kΩ belasting (volledige schaal)
Overige aansluiting: USB ingangsaansluiting, AUX (auxiliary)		ingangsaansluiting

TUNER-GEDEELTE

Frequentiebereik: FM: $7,5 MHz t/m 108,0 MHz
		AM: MG: 522 kHz t/m 1 620 kHzLG: 144 kHz t/m 279 kHz
FM-tuner	Bruikbare gevoeligheid:	11,3 dBf (1,0 μV/75 Ω)
	50 dB Quieting gevoeligheid:	16,3 dBf (1,8 μV/75 Ω)
	Alternatieve kanaalgevoeligheid (400 kHz):	65 dB
	Frequentierespons:	40 Hz t/m 15 000 Hz
	Stereoscheiding:	30 dB
MG-tuner	Gevoeligheid:	20 μV
	Selectiviteit: 35 dB
LG-tuner	Gevoeligheid:	50 μV

CD-SPELER-GEDEELTE

Type: Compactdisc-speler

Signaalaftastsysteem: Contactloos optische aftasting (halfgeleider-laser)

Aantal kanalen: 2 kanalen (stereo)

Frequentierespons: 5 Hz t/m 20 000 Hz

Data-overdrachtwaarde (volledige snelheid): Max. 12 Mbps

Compatibele apparatuur: Opslagklasse

Compatibel bestandssysteem: FAT 32/16/12

Afspeelbaar audioformaat: MP3/WMA

Max. stroomverbruik: 5 V gelijkstroom 500 mA

ALGEMEEN

Stroomvereisten: Bedrijfsvoltage: 14,4 V gelijkstroom (11 V t/m 16 V

toelaatbaar)

Aarding: Negatieve aarding

Toelaatbare bedrijfstemperatuur: 0°C t/m +40°C

Afmetingen (B x H x D): (bij Installatie-afmetingen: 182 mm × 52 mm × 160 mm

benadering) Paneel-afmetingen: 188 mm × 58 mm × 12 mm

Gewicht: 1,3 kg (exclusief accessoires)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Bästa kund!
