DR-2300 - Röstinspelare OLYMPUS - Gratis bruksanvisning och manual

Produkttyp	Digital diktafon (Directrec)
Märke	OLYMPUS
Modell	DR-2300
Mått	154 mm × 44,6 mm × 31,6 mm (exklusive utstickande delar)
Vikt	206 g
Inspelningsformat	PCM 16 bit, 44,1 kHz, mono
Mikrofonens ingångsnivå	86 dBSPL (-45 dBV)
Mikrofonens frekvensomfång	100 Hz – 14 kHz
Allmänt frekvensomfång	300 Hz – 10 kHz
Maximal uteffekt	320 mW (högtalare 8 Ω)
Anslutning	USB (2,5 m kabel, kontakt typ A)
Kompatibla operativsystem	Windows XP SP3, Vista SP1, 7 ; Mac OS X 10.4.11 – 10.6
Huvudfunktioner	Riktad mikrofon, enhandsmanövrering, programmerbara knappar, användning som USB-mikrofon/högtalare, DNS 6 taligenkänning, inbyggd högtalare
Underhåll och rengöring	Torka med en torr trasa, använd inte alkohol eller thinner
Säkerhet	Demontera inte, utsätt inte för överdriven värme eller fukt
Reservdelar och repbarhet	Kontakta en auktoriserad Olympus-återförsäljare eller servicecenter

Vanliga frågor - DR-2300 OLYMPUS

Hur spelar man in en ljudfil?

Tryck på REC-knappen (inspelning) för att starta inspelningen. Använd REC/STOP för att stoppa. Den inbyggda mikrofonen och den riktade mikrofonen ger en tydlig inspelning.

Hur överför man inspelningar till en dator?

Anslut diktafonen till datorn med den medföljande USB-kabeln. Directrec känns igen som en USB-ljudenhet. Filerna kan sparas i formatet PCM.

Kan jag använda DR-2300 som USB-mikrofon?

Ja, Directrec kan fungera som en USB-mikrofon eller en USB-högtalare när den är ansluten till en dator.

Hur raderar man en inspelning?

Använd NEW-knappen för att skapa en ny fil eller funktionen Infoga/Skriv över för att ersätta en befintlig inspelning. Se manualen för raderingsalternativ.

Vad gör jag om enheten inte slår på?

Kontrollera USB-anslutningen eller batteristatus (om tillämpligt). Se till att kabeln inte är skadad. Kontakta Olympus kundtjänst om problemet kvarstår.

Hur justerar man volymen?

Använd knapparna Volym + och Volym - på enheten för att justera ljudnivån på den inbyggda högtalaren eller vid uppspelning.

Vilken är den maximala inspelningstiden?

Tiden beror på internminnet eller kortets kapacitet (ej specificerat). PCM 16 bit 44,1 kHz ger hög kvalitet med betydande lagringsutrymme.

Hur använder man de programmerbara knapparna?

Knapparna F1 till F4 kan konfigureras för specifika funktioner via enhetens meny. De ger snabb åtkomst till vanliga åtgärder.

Vad gör jag om ljudkvaliteten är dålig?

Se till att den riktade mikrofonen är riktad mot ljudkällan. Undvik bakgrundsljud. Kontrollera att ingångsnivån är lämplig (86 dBSPL).

Hur rengör man enheten?

Använd en torr, mjuk trasa. Använd aldrig alkohol eller thinner. Undvik överdriven fukt.

BRUKSANVISNING DR-2300 OLYMPUS

Läs dessa anvisningar für information om hur du använder Produkten korrekt och sākert.

Ha instruktionerna till hands for framtida användning.

• Innehållet i detta dokument kanändras i framtiden utan forbehäll. Kontakta en auktorisar Återförsäljare eller Olympus kundservice För senaste information omprodukten.
• Bilderna av Directrec som visas i denna handbok kan skilja sig frän den faktiskaprodukten. För frågor som rör informationen i detta Dokument ber vi dig attkontakta en auktoriserad Återförsäljare eller Olympus kundservice.
• Allt ansvar for skador, inklusive (men inte begränsat till) fålust av data pga. skada påprodukten eller reparation som utförts av nagon annan an Olympia aller en auktoriserad Olympiaverkstad ar undantaget.
• OLYMPUS IMAGING CORPORATION äger upphovsrätten till instruktionerna (denna handbok).

Varumärken och registrarade varumärken

• Microsoft och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation.
• Macintosh och Mac OS Är varumärken eller registrerade varumärken som tillhör Apple Inc.

Andra produktnamn och varumärken som namns i dokumentationen kan vara vara varumärken eller registrerade varumärken som tillhör respektive ägare.

Sakerhetsforeskrifter

• Du fär inte demontera, reparera eller modificera,enheten själv.
• Hall små barn borta frän Directrec. Risk für strypning genom kabeln.
• Om kabeln dras ur vid inpelning/radering med Directrec kan encheten skadas och bli obrukbar.

• Utsatt inte Directrec für hög luftfuktigkeit, hög temperatur aller direkt solljus.

• Förvara inte Directrec i fuktiga eller dammiga utrymmen.

• Om Directrec Är vát, torka genast av den med en torr trasa.
• Använd inte alkohol eller lacknafta für att rengörä encheten.
• Utsatt inte Directrec for hårda stötar eller vibrationer.
• Om magnetkort forvaras nara Directrec-hogtalaren kan det leda till att datan som lagrats på kortet uppvisar ovanliga beteenden.

Huvudfunctional

• Ny design och placering av knapparna gör att man kan styra med en hand atan att behöva kontrollera knapparnas placering. Directrec ligger bra i handen och möjiggör enkel styrning kombinerat med utmärkt diktamensförmåga.
• Directrc har belönats med DNS-betyget 6 (högsta poäng) och utgör)därmed den perfekta encheten for taligenkänning.
• Utrustad med en riktbar mikrofon som avlågsnar önskade bakgrundsljud och ger klara och precisa inpelningar.
• Alla knappar gär att programmera für att möjiggöra enkel och personlig anpassning.
• Directrec are en USB-ljudenhet som kan användas som USB-mikrofon och/eller USB-högtalare nar den ansluts till en dator.
• Directrec kan spara en inpelning som en fil i PCM-format på en dato.
  Kraftfull inbyggd högtalare erbjuder upspelning med hifi-kvalitet.

Se till att datorn uppyller minimikraven som anges nedan. Kontrollera med din systemadministratör eller din Återförsäljare av Olympus Professional.

Windows

Operativsystem:

Microsoft® Windows® XP Service Pack 3 (32bitars/64bitars)

Microsoft® Windows Vista® Ultimate/Enterprise/Business Service Pack 1

(32bitars/64bitars)

Microsoft® Windows® 7 Ultimate Professional (32bitars/64bitars)

CPU/RAM:

Maste minst uppfylla minimal krav for operativsystemet som anvands

USB-port:

En aller flera lediga portar

Macintosh

Operativsystem:

Mac OS X 10.4.11 - 10.6

CPU/RAM:

Måste minst uppfylla minimal krav für operativsystemet som används

USB-port:

En aller flera lediga portar

Obs!

• Om du ansluter Directrec via en USB-hubb, kan fonctionen bl instabil. Om sa ar fallet, bcr du ta bort USB-hubbem.

DR-2200

DR-1200

DR-2100

DR-2300

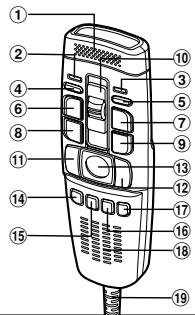

① Inbyggd mikrofon
② Inspelning tre färger lysdiod (röd, grön och blå)
③ Infoga inpelning lysdiod (grön)
④ Sanka volym-knapp
⑤ Öka volym-knapp
⑥ NEW (ny)-knapp
⑦ Infoga / skriv över-knapp
⑧ REW (Spola bakat)-knapp
⑨ FF (Snabbspola framát)- knapp
Skjutomkopplare REC (inspelning)/STOP(stopp)/PLAY (spelaupp)/REV(snabbspolning)

⑪ LEFT (vänster)-knapp
12 RIGHT (höger)-knapp
⑬ Styrkula
(14) F1 (Funktion 1)-knapp
(15) F2 (Funktion 2)- knapp
16 F3 (Funktion 3)- knapp
F4 (Funktion 4)-knapp
18 Inbyggd högtalare
19 USB-kabel
20 BACK (Bakat)-knapp
21REC (inspelning)-knapp
22 PLAY (spela upp)/PAUSE (Paus)-knapp
23 Streckkodsläsare

■ Inspelningsformat: PCM 16bitars 44,1kHz mono
■ Insignalnivà: 86dBSPL(-45dBv)
■ Mikrofon - frekvensgang: 100Hz till 14kHz
Overgripande frekvensomfang: 300Hz till 10kHz
Max uteffekt: 320 mW (8Ω högtalare)

Yttre mitt: 154 mm × 44,6 mm × 31,6 mm (utan utstickende delar)
Vikt: 201g(DR-1200), 183g(DR-2100), 201g(DR-2200), 206g(DR-2300)
Kabellang 2,5m
Typ avkontakt: USB-kontakt, A-typ

Teknisk hjälp och support

Följande uppgifter utgör endast kontaktinformation für teknik support für Olympus Directrec.

• Telefonummer till teknik support i USA och Kanada 1-888-553-4448
  E-postaddress for användarsupport i USA och Kanada [e-mail]
  Telefonnummer till teknik support i Europa
  Avgiftsfritt nummer: 00800 67 10 83 00
  tillgangligt for Osterrike, Belgien, Danmark, Finland, Frankrike, Tyskland, Italien, Luxembourg, Nederlandsma, Norge, Portugal, Spanien, Sverige, Schweiz, Storbritannien
  Avgiftsbelagda nummer for övriga Europa
  [phone]
  [phone]
  E-postaddress for användarsupport i Europa dss/[e-mail]

Förkunderi Europa

-market visar attenna prodkt foljer de europeiska kraven for sakerhet,halso-, miljo- och kundskydd.

Denna symbol [överkosl adsponuttä hjul WEEB bilaga IV] innerbär att elektrisk och elektronik unstrutning stka avfallsorsteras i EU-landerna. Slang inte unstrutingen i hushallsavfallet. Använd de ätervinnings- och upssammlingsystem som finns i ditt land njr produit ksa kasseras. Tillampil produkt: DR-1200/DR-2100/DR-2200/DR-2300

Denna symbol [överkorsad septumnàpj hjul Direktiv 2006/66/EC Tillägg II] innebár atr batterier ská avfallsorteras i EU-länderna. Släng inte Batterierna i hushlāsvafallet. Använd de atervinnings- och upsamlingssystem som finns i ditt land när batterierna ská kasseras.

OLYMPUS IMAGING CORP.
