BEDIENUNGSANLEITUNG DR-2300 OLYMPUS

OLYMPUS DIRECTREC DR-1200 DR-2100 DR-2200 DR-2300 BEDIENUNGSANLEITUNG Vielen Dank für das Vertrauen in Olympus-Produkte, das Sie uns mit dem Kauf des DIRECTREC erwiesen haben. Machen Sie sich bitte gründlich mit dem Inhalt dieser Bedienungsanleitung vertraut, damit stets ein einwandfreier und sicherer Betrieb des Produkts gewährleistet ist. Bewahren Sie auBerdem die Bedienungsanleitung stets griffbereit für späteres Nachschlagen auf.

Einführung Inhaltliche Anderungen dieser Bedienungsanleitung vorbehalten. Kontaktieren Sie einen zugelassenen Olympus-Händler oder unseren Kundendienst, wenn Sie das Neueste über Produktbezeichnungen und Modellnummern wissen môchten. Die Abbildungen des Directrec wie sie in dieser Anleitung verwendet werden, Kônnen ggf. von der tatsächlichen Ausführung des Produkts abweichen. Sollten Sie Fragen zu diesem Dokument und den darin enthaltenen Informationen haben, wenden sie sich bitte an einen zugelassenen Olympus- Fachhändler oder den Olympus-Kundendienst. Vom Garantieanspruch ausgeschlossen sind Schäden einschlieBlich, aber ohne darauf beschränkt zu sein, von Datenverlusten aufgrund eines Defekts des Produkts oder einer von Olympus, einer Olympus-Kundendienststelle oder Dritten vorgenommenen Reparatur. Die OLYMPUS IMAGING CORPORATION besitzt die Urheberrechte an den Anleitungen (diese Anleitung). Warenzeichen und eingetragene Warenzeichen + Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation. + Macintosh und Mac OS sind Marken oder eingetragene Marken von Apple In. Andere hier genannte Produkt- und Markennamen sind u.U. Warenzeichen oder eingetragene Warenzeichen der jeweiligen Urheberrechtsinhaber. Sicherheitshinweise Versuchen Sie keinesfalls, selbst das Gerät zu zerlegen, zu reparieren oder Halten Sie Kinder und Kleinkinder vom DIRECTREC fern. Das Kabel birgt eine Erstickungsgefahr. Das Trennen des Kabels, während der Directrec aufzeichnet/lôscht, kann das Gerät beschädigen und unbrauchbar machen. Setzen Sie den Directrec nicht über längere Zeit hoher Luftfeuchtigkeit, hohen Temperaturen oder direkter Sonneneinstrahlung aus.

Sicherheitshinweise Bewahren Sie den Directrec nicht in einer feuchten oder staubigen Umgebung auf. ihn sofort mit einem trockenen Wenn der Directrec nass wird, wischen Si Tuch ab. Verwenden Sie zum Reinigen des Geräts keinen Alkohol oder Lackverdünner. Setzen Sie den Directrec keinen schweren StôBen oder rationen aus. Wenn Magnetkarten in der Nähe der Lautsprecher des Directrec liegen gelassen werden, kann dies zu ungewëhnlichem Verhalten der auf der Karte gespeicherten Daten führen. Hauptmerkmale Dieses Produkt ist mit folgenden Funktionen ausgestattet. ung der Tasten ermëglichen eine mit dem Auge zu überprüfen. Der Directrec liegt sehr gut in der Hand und bietet eine mühelose Bedienung zusammen mit einem groBartigen rerlebni e 6 (die hôchste Bewertung) erhalten und ist r die Spracherkennung. © Ausgestattet mit einem Richtungsmikrofon, das unerwünschte Hintergrundgeräusche ausblendet und für klare und präzise Aufnahmen sorgt. © Alle Tasten sind programi persônliche Anpassung. © Der Directrec ist ein USB-Audiogerät. Wenn er an einen PC angeschlossen wird, kann er als USB-Mikrofon und/oder USB-Lautsprecher verwendet werden. © Der Directrec kann eine Aufnahme als Datei auf einem PC im PCM Format bar und ermôglichen eine mühelose

PCAnforderungen Achten Sie darauf, dass Ihr Computer die unten aufgeführten Mindestanforderungen erfüllt. Bitte fragen Sie Ihren Systemadm Fachhändler. Betriebssystem: Microsoft” Windows® XP Service Pack 3 (32bit/64bit) Microsoft” Windows Vista? Ultimate/Enterprise/Business Service Pack 1 (32bit/64bit) Microsoft” Windows® 7 Ultimate Professional (32bit/64bit) CPU/RAM: Erfülit wenigstens die Mindestbedingungen für das verwendete Betriebssystem USB-Anschluss: Ein oder mehr freie Ports Betriebssystem: Mac OS X 10.4.11 -10.6 CPU/RAM: Erfülit wenigstens die Mindestbedingungen für das verwendete Betriebssystem USB-Anschluss: Ein oder mehr freie Ports strator oder Ihren Olympus- Wenn Sie den Directrec über einen USB-Hub anschlieBen, kann der Betrieb unstabil werden. In diesen Fällen vermeiden Sie die Nutzung eines USB-Hubs.

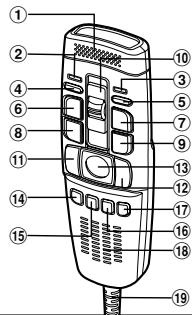

Bezeichnung der Teile

@integriertes Mikrofon @D Taste LEFT (Links) @ Aufnahme-LEDs in drei Farben (2 Taste RIGHT (Rechts) {Rot, Grün und Blau) € Trackball @ Eingebaute Aufnahme-LED (Grün) {à Taste F1 (Funktion 1) (@) Tastezum Herunterregeln derLautstärke (5 Taste F2 (Funktion 2) @) Taste zum Heraufregeln derLautstärke Ô Taste F3 (Funktion 3) @ Taste NEW (Neue) 2 Taste F4 (Funktion 4) (® Taste Einfügen / Überschreiben 43 Integrierter Lautsprecher @ Taste REW (Rücklauf) 9 USB-Kabel @ Taste FF (Schnellvorlauf) @ Taste BACK (Zurück) 9 Schiebeschalter REC @) Taste REC (Aufnahme) (Aufnahme)/STOP (Stopp)/ @) Taste PLAY (Wiedergabe)/Taste DE PLAY (Wiedergabe)/REV PAUSE (Pause) (Schnellabhërkontrolle) @ Strichcodeschlitz 5

Technische Daten M Aufnahmeformat: M Abmessungen: PCM 16bit 44,1kHz mono 154 mm x 44,6 mm x 31,6 mm (ohne M Eingangspegel: vorstehende Teile) 86dBSPL(-45dBv) H Gewicht: M Frequenzantwort des Mikrofons: 201g(DR-1200), 183g(DR-2100), 100Hz bis 14kHz 201g(DR-2200), 206g(DR-2300) M Gesamtfrequenzgang: M kKabellänge: 300Hz bis 10kHz 2,5m EH Maximale Ausgangsleistung: M Steckerform: 320 mW (80 Lautsprecher) USB-Anschluss A-Typ Technische Hilfe und Support Die folgenden Kontakte sind nur für technische Fragen und Unterstützung bei Olympus Directrec zuständig. © Technische Hilfe in den USA und Kanada unter Nummer 1-888-553-4448 © E-Mail-Adresse für Anwendersupport in den USA und Kanada distec@olympus.com © Technische Hilfe in Europa Gebührenfreier Telefonrufunter:00800 67 108300 für Belgien, Dänemark Deutschland Finland Frankreich, GroBbritannien, Ialien Luxemburg, Holland, Nonwegen Portugal, Spanien Osterreich, Schweden, Schweiz Gebührenpflichtige Nummern für das restliche Europa: +49 180 567 1083 +49 40 23773 4899 © E-Mail-Adresse für Anwendersupport in Europa dss.support@olympus-europa.com Das .CE”-Zeichen weist darauf hin, dass dieses Produkt mit den europälschen Bestimmungen für Produktsicherhei, Gesundheitsanforderungen und Umweltschutz übereinstimmt. Dieses Symbol durchgestrichene Mülltonne nach WEEE Anhang IV] west auf ie separate Sammlung von als Industriemüll anfalenden elektrischen und elektronischen Geräten in den EU-Ländern hin. Bitte geben Sie solche Geräte nicht in den Hausmüll Bite nutzen Sie zur Entsorgung dieser Produkte die Rücknahmeund Sammelsysteme in Inrem Land Anwendbares Produkt: DR1200/DR-2100/DR-2200/DR 2300 Dieses Symbol durchgestrichene Mülltonne nach Richtinie 2006/66/EC Anhang I] welst auf die separate Sammlung verbrauchter Batterien und Akkus in den EU-Ländern hin. Bitte werfen Sie Batterien und Akkus nicht in den Hausmüll Bite nutzen Sie zur Entsorgung verbrauchter Batterien und Akkus die Rücknahmeund Sammelsysteme in Inrem Land
