Produkttyp	Väggmonterad LED-strålkastare med PIR-rörelsesensor
Märke	Cotech
Modell	AR0025 (AR0025-BLACK)
Ljuskopp	14 x 1 W LED (icke utbytbara), 770 lm, 6500 K
Effektförbrukning	20 W
Matningsspänning	220–240 V~, 50 Hz
Skyddsklass	IP44 (lämplig för utomhusbruk)
Säkerhetsklass	Klass I (måste jordas)
Detektionsmetod	Passiv infraröd (PIR) rörelsesensor
Maximal detektionsräckvidd	8 m
Detektionsvinkel	140°
Justerbar belysningstid	10 ± 5 sekunder till 4 ± 1 minuter
Justerbar ljuströskel	Via LUX-knapp (dagsljus till mörker)
Justerbar känslighet	Via SENS-knapp
Monteringhöjd	1,8–2,5 m ovanför detektionszonen
Öppningsmått	210 x 130 mm
Installation	Väggmonterad med medföljande fäste, kräver behörig elektriker
Rengöring	Torka av PIR-sensorns lock med fuktig trasa

Vanliga frågor - AR0025 Cotech

Varför tänds inte strålkastaren när rörelse upptäcks?

Kontrollera först att nätspänningen är på och att säkringen inte är trasig. Se till att LUX-knappen inte är inställd på dagsljusläge (solsymbol) om det är ljust. Justera SENS-knappen för att öka känsligheten och kontrollera att sensorn inte är blockerad.

Hur justerar jag detektionsräckvidden?

Vrid SENS-knappen medurs mot (+) för att öka detektionsavståndet (upp till 8 m) eller moturs för att minska det. Kontrollera också att sensorn är monterad på rekommenderad höjd (1,8–2,5 m).

Vad gör LUX-knappen?

LUX-knappen ställer in omgivningsljusnivån vid vilken strålkastaren aktiveras. Vrid mot solsymbolen för aktivering i dagsljus, eller mot månsymbolen för aktivering endast i mörker.

Hur länge lyser lampan efter aktivering?

TIME-knappen justerar drifttiden från cirka 10 sekunder (minimum) till 4 minuter (maximum). Varje ny detekterad rörelse återställer timern.

Kan jag byta ut LED-lamporna om de går sönder?

Nej, LED-lamporna är icke utbytbara. Hela strålkastaren måste bytas ut om LED-lamporna går sönder.

Varför lyser lampan kontinuerligt?

Detta kan bero på falska utlösningar från värmekällor, reflektioner eller husdjur. Rikta sensorn bort från sådana källor. Kontrollera också om TIME-inställningen är för lång; minska den vid behov.

Vad betyder IP44?

IP44 innebär att strålkastaren är skyddad mot fasta objekt större än 1 mm och stänkvatten från alla riktningar. Den är lämplig för utomhusbruk men inte för nedsänkning.

Hur installerar jag strålkastaren?

Installationen måste utföras av en behörig elektriker. Stäng av strömmen, ta bort säkringen, montera fästet på 1,8–2,5 m höjd, anslut ledningarna (L, N, jord) och justera sensorns vinkel. Se manualen för detaljerade steg.

Varför tänds lampan under dagen?

LUX-knappen är troligtvis inställd på sol (dagsljus) läge. Vrid den mot månsymbolen för att kräva mörkare förhållanden för aktivering.

Hur ska jag rengöra PIR-sensorn?

Torka av PIR-sensorns lock med en fuktig trasa några gånger om året. Ta aldrig bort locket eftersom det kan skada sensorn och ogiltigförklara garantin.

BRUKSANVISNING AR0025 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Väggbelysning LED med rörelsevakt

ART.NR 36-4856 MODELL AR0025-BLACK

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Produktbeskrivning

• Väggbelysningen är kombinerad med en infraröd detektor, som söker av ett inställbart område. När den känner av en rörelse inom inställt område tänds belysningen direkt. Lämplig i t.ex. trappor, carport och vid uteplatsen, för bekvämlighet och säkerhet. Belysningen fortsätter att lysa så länge som den indikerar rörelse inom inställt område.
  • Godkänd för utomhusbruk (IP44)
  • Väggbelysning med 14 ljusstarka LED-dioder (6500 K), 770 lm
• Avkänningsområde max 8 m, inom en vinkel av ca 140°
• Justerbar lystid från ca 10 sekunder till ca 4 minuter
  • Ljusöppning 210 × 130 mm
  20 W
  230 V

2. Placering av belysning

Tänk på följande för bästa resultat:

• Lämplig monteringshöjd är 1,8–2,5 m över området som ska avsökas.
  • Rikta inte rörelsesensorn mot solen.
• För att undvika att belysningen tänds i onödan ska inte rörelsesensorn riktas mot värmekällor som t.ex. grill, luftkonditioneringsaggregat, annan utomhusbelysning, bilstrålkastare eller elektromagnetiska störningskällor t.ex. transformatorer.
• Rikta inte rörelsesensorn mot reflekterande ytor t.ex. vit vägg eller swimmingpool.
• Rörelsesensorns avsökningsområde (max 8 m inom vinkeln 140°) kan variera beroende på monteringshöjd och placering.

- Temperaturändring kan ändra räckvidden för rörelsesensorn.

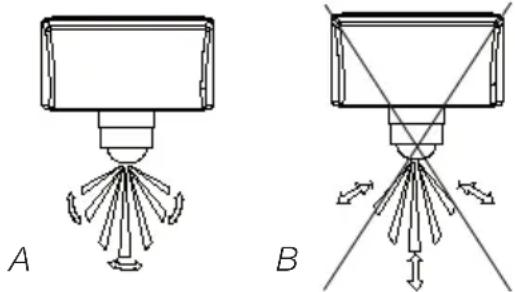

- Innan du väljer plats för belysningen, tänk på att rörelse tvärs över avsökningsområdet tänder tidigare (A) än rörelse mot eller från rörelsesensorn (B).

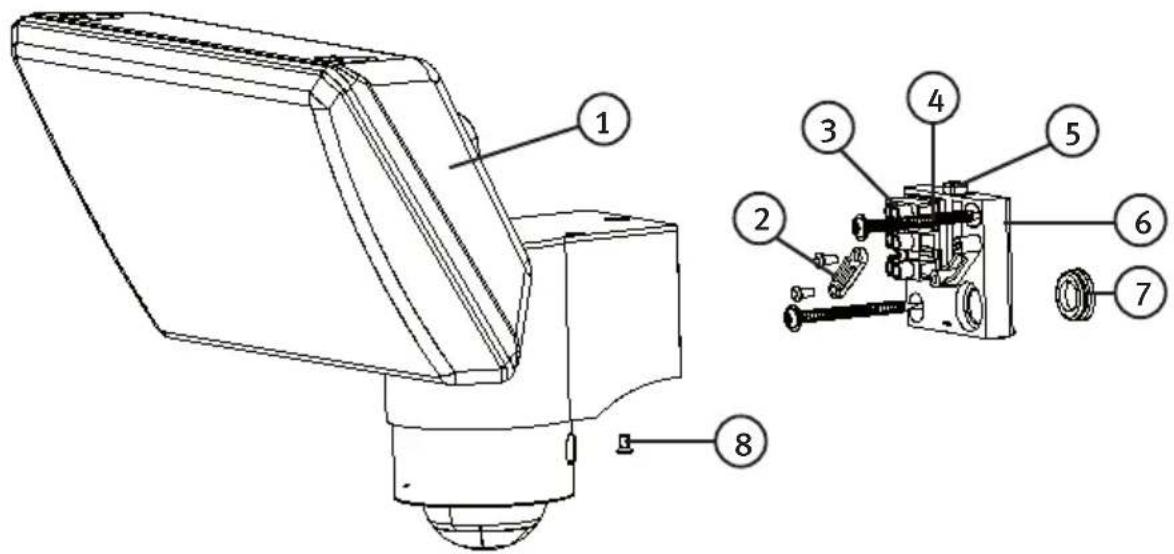

3. Installation

1. Lamphus

2. Dragavlastning

3. Kopplingsplint

4. Fästskruvar till väggfäste

5. Spärr till väggfäste

6. Väggfäste

7. Gummitätning

8. Låsskruv

Viktigt: Läs igenom hela bruksanvisningen före installation. Installation får endast utföras av behörig elektriker enligt gällande bestämmelser.

Varning! Förvissa dig om att strömmen är frånslagen och säkringen är urtagen före installation eller service!

1. Skruva ur lässkruven.

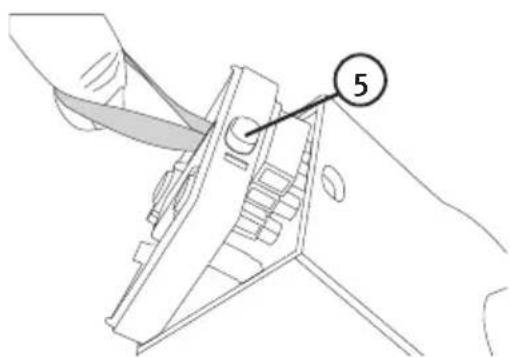

2. Tryck ner spärren, ta tag i öglan och dra ut väggfästet.

3. Använd väggfästet som mall, märk ut skruvhålen på monteringsytan. Borra hål för fästskruvarna. Använd lämpliga skruvar och ev. pluggar, belysningen ska monteras stabilt! Obs! Placera belysningen horisontellt.

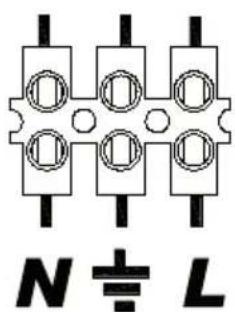

4. Lossa dragavlastningen och för in anslutningskabeln (3G 0,75) genom gummitätningen. Anslut nätkabelns tre ledare: L fas (brun), N nolledare (blå) och ⭕ skyddsjord (gul/grön) till kopplingsplinten, enligt märkning på väggfästet.

1. Skruva fast dragavlastningen.
2. Skruva fast väggfästet på väggen. Se till att kabeln inte kommer i kläm!

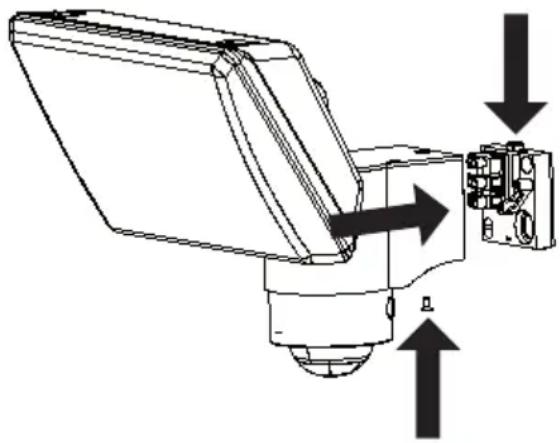

3. Håll ner spärren och tryck fast lamphuset på väggfästet. Se till att spärren låser fast i hålet.
4. Skruva fast lässkruven.
5. Ställ in belysningen i önskat läge.
6. Sätt tillbaka säkringen.

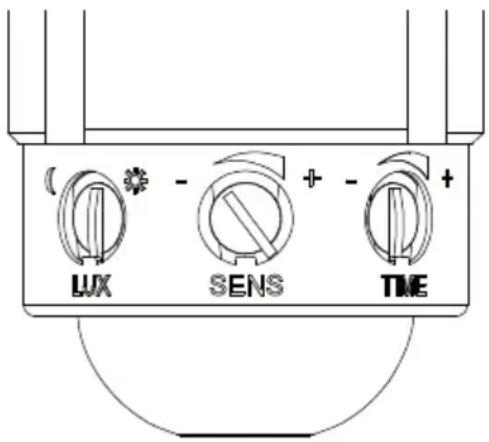

Inkopplingstiden efter aktivering kan ställas från (10 ± 5 sekunder) till (4 ± 1 minuter). Minska eller öka tiden steglöst med ratten [TIME] enligt märkning + eller –.

Obs! Varje ny detektering av rörelse startar om inkopplingstiden på nytt.

4.2 Ljusnivå för aktivering av belysning [ LUX ]

Ljuskänslighet för aktivering av belysningen mäts av en fotocell som känner av ljus och mörker, justera steglöst med ratten [ LUX ] mellan symbolerna och

Solläget används för önskat tillslag från dagsljus till skymning och månläget för tillslag från skymning till mörker.

4.3 Känslighet för rörelser [ SENS ]

Känslighet för rörelseaktivering (avståndet mellan sensor och rörelse) justeras med ratten [SENS]. Vrid mot (+) för att ställa in på maxavständ och motsatt för att minska avståndet.

4.4 Rörelsesensor

1. Ställ ratten [ LUX ] på och låt rörelsesensorn stabiliseras i en halv minut, kontrollera att ratten [ TIME ] är inställd på minimum (-). Belysningen kommer att aktiveras i 30 sekunder (detta sker inom 1 minut).
2. Rikta den vridbara rörelserörelsesensorn mot området som ska avkännas. Rikta pilen på undersidan av rörelsesensorn mot avsökningsområdet.
3. Ta en person till hjälp, som ska röra sig tvärs över området. Vrid försiktigt på sensorhuset tills belysningen aktiveras av personen som rör sig.
4. Justera inkopplingstiden till önskad inställning med ratten [TIME].
5. Ställ in vilken ljusnivå som krävs för att aktivera rörelsesensorn så här: Vrid ratten [ LUX ] från ✝ till ⚫för att aktivera belysningen bara i mörker. Om belysningen ska tändas redan i skymning: Vänta tills ljuset har avtagit till önskad nivå, vrid sedan långsamt [ LUX ] mot dagsljus ✝), samtidigt som en medhjälpare sakta går tvärs över ytan som övervakas. Vrid ratten tills belysningen tänds. Obs! Ibland behövs denna inställning repeteras för att nå önskad inställning.

5. Felsökning

Problem Tänkbar orsak Åtgärd
Belysningen aktiveras inte av rörelse i området.	Strömavbrott, bränd säkring i elcentralen, strömbrytare avslagen.	Kontrollera anslutningar, säkringar, strömbrytare.
	Omgivningen är för ljus. Rikta	rörelsesensorn i annan riktning, byt plats.
	Fel inställning. Ändra rörelsesensors	riktning och justera känsligheten [SENS].
Belysningen tänds utan orsak.	Värmekällor, belysning eller bilar i rörelse aktiverar rörelsesensorn.	Ändra rörelsesensors riktning, bort från störningskällor.
	Vilda djur/fåglar, husdjur aktiverar.	Ändra rörelsesensors riktning.
	Reflexer från swimmingpool eller annan reflekterande yta.	Ändra rörelsesensors riktning.
Belysningen fortsätter att lysa.	Ständig felaktivering. Ändra rörelsesensors riktning.
	[TIME] fel inställd. Minska inkopplingstiden.
Belysningen lyser på dagtid.	[LUX]är inställd på dagsljus (★).	Justera [LUX].
Med [ LUX ] inställd på dagsljus (★) är rörelse-aktiveringen förkortad.	Störning från solljus. Prova på natten.

6. Rengöring

Torka av kåpan över rörelsesensorn med fuktad trasa några gånger om året men ta aldrig bort kåpan. Rörelsesensorn kan bli förstörd, och garantin gäller inte.

7. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

8. Tekniska data

Max. räckvidd 8 m vid 140° sökvinkel

Tidsinställning 10 ± 5 sekunder till 4 ± 1 minuter

Sensortyp Infraröd (PIR)

Nätspänning 220–240 V AC, 50 Hz

Effekt 20 W

Ljuskälla 14 × 1 W LED, ljuskällan är inte utbytbar

Kapsling IP44 (godkänd för utomhusbruk)

Skyddsklass Klass 1 (belysningen ska skyddsjordas)
