Produkttype	Veggmontert LED-flomlys med PIR-bevegelsessensor
Merke	Cotech
Modell	AR0025 (AR0025-BLACK)
Lyskilde	14 x 1 W LED (ikke-utskiftbare), 770 lm, 6500 K
Strømforbruk	20 W
Spenning	220–240 V~, 50 Hz
Beskyttelsesklasse	IP44 (egnet for utendørs bruk)
Sikkerhetsklasse	Klasse I (må jordes)
Deteksjonsmetode	Passiv infrarød (PIR) bevegelsessensor
Maksimal deteksjonsrekkevidde	8 m
Deteksjonsvinkel	140°
Justerbar belysningstid	10 ± 5 sekunder til 4 ± 1 minutter
Justerbar lysterskel	Via LUX-knapp (dagslys til mørke)
Justerbar følsomhet	Via SENS-knapp
Monteringshøyde	1,8–2,5 m over deteksjonssonen
Åpningsdimensjoner	210 x 130 mm
Installasjon	Veggmontert med medfølgende brakett, krever kvalifisert elektriker
Rengjøring	Tørk av PIR-sensordekselet med en fuktig klut

Ofte stilte spørsmål - AR0025 Cotech

Hvorfor slår ikke flomlyset seg på når bevegelse oppdages?

Først, sjekk at strømmen er på og at sikringen ikke er gått. Forsikre deg om at LUX-knappen ikke er satt til dagslysmode (solsymbol) hvis det er lyst. Juster SENS-knappen for å øke følsomheten og kontroller at sensoren ikke er tildekket.

Hvordan justerer jeg deteksjonsrekkevidden?

Drei SENS-knappen med klokken mot (+) for å øke deteksjonsavstanden (opptil 8 m) eller mot klokken for å redusere den. Sørg også for at sensoren er montert i anbefalt høyde (1,8–2,5 m).

Hva gjør LUX-knappen?

LUX-knappen stiller inn omgivelseslyset som flomlyset aktiveres ved. Drei mot solsymbolet for aktivering i dagslys, eller mot månesymbolet for aktivering kun i mørke.

Hvor lenge forblir lyset på etter aktivering?

TIME-knappen justerer driftstiden fra omtrent 10 sekunder (minimum) til 4 minutter (maksimum). Hver ny bevegelse som oppdages, starter timeren på nytt.

Kan jeg bytte LED-ene hvis de brenner ut?

Nei, LED-ene er ikke-utskiftbare. Hele flomlyset må erstattes hvis LED-ene svikter.

Hvorfor forblir lyset på kontinuerlig?

Dette kan skyldes falske utløsere fra varmekilder, refleksjoner eller kjæledyr. Rett sensoren bort fra slike kilder. Sjekk også om TIME-innstillingen er for lang; reduser den om nødvendig.

Hva betyr IP44?

IP44 betyr at flomlyset er beskyttet mot faste objekter større enn 1 mm og vannsprut fra enhver retning. Det er egnet for utendørs bruk, men ikke for neddykking.

Hvordan installerer jeg flomlyset?

Installasjon må utføres av en kvalifisert elektriker. Slå av strømmen, fjern sikringen, monter braketten i 1,8–2,5 m høyde, koble ledningene (L, N, jord), og juster sensorvinkelen. Se bruksanvisningen for detaljerte trinn.

Hvorfor slår lyset seg på om dagen?

LUX-knappen er sannsynligvis satt til sol (dagslys)-modus. Drei den mot månesymbolet for å kreve mørkere forhold for aktivering.

Hvordan bør jeg rengjøre PIR-sensoren?

Tørk av PIR-sensordekselet med en fuktig klut et par ganger i året. Fjern aldri dekselet da dette kan skade sensoren og ugyldiggjøre garantien.

BRUKSANVISNING AR0025 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Les brukerveiledningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Produktbeskrivelse

• Veggbelysningen er kombinert med en infrarød detektor som overvåker et bestemt område. Når en bevegelse blir detektert innenfor det valgte området vil belysningen tennes. Den er derfor perfekt i trappeganger, carporter, ved uteplasser etc. Belysningen fortsetter å lyse så lenge den registrerer bevegelse innen det innstilte området.
  • IP44, godkjent for utendørsbruk.
  • Veggbelysning med 14 lyssterke LED-pærer (6500 K), 770 lm.
• Deteksjonsområde er maks 8 m, og i en vinkel på ca. 140°.
• Justerbar lystid fra ca. 10 sekunder til ca. 4 minutter.
  • Lysåpning 210 × 130 mm
• 20 W, 230 V

2. Plassering av belysning

Husk følgende for å oppnå best mulig resultat:

• Passende monteringshøyde er 1,8 - 2,5 meter over området som skal overvåkes.
- Ikke vend bevegelsessensoren direkte mot sollyset.
- For å unngå at belysningen tennes unødvendig skal ikke bevegelsessensoren vendes mot varmekilder som for eksempel grill, luftkondisjoneringsaggregat, annen utendørsbelysning, lys fra biler eller elektromagnetiske innretninger som for eksempel transformatorer.
- Vend den heller ikke mot reflekterende flater som for eksempel glatte hvite vegger, svømmebassenger etc.
- Bevegelsessensorenes virkeområde (maks 8 m innenfor en vinkel på 140°) kan variere, avhengig av monteringshøyde og plassering.

- Før man velger plass til belysningen bør man huske på at bevegelser på tvers av detekteringsområdet tenner raskere enn bevegelser rett inn mot eller rett ut fra sensoren (A og B).

3. Installasjon

Viktig: Les hele bruksanvisningen før installasjon. Installasjonen kan kun foretas av registrert installasjonsvirksomhet, og i henhold til gjeldende lover og forskrifter.

Advarsel! Forviss deg om at strømmen er frakoblet og sikringen skrudd ut/koblet fra før installasjon og service!

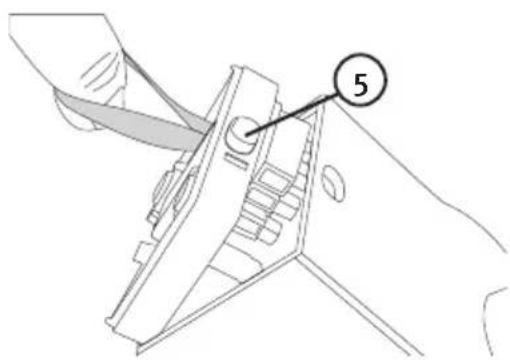

1. Løsne på låseskruen.

2. Trykk sperren ned med en skrutrekker el. liknende, ta tak i øglen og trekk veggfestet ut.

3. Benytt veggfestet som mal og merk ut hvor på veggen skruehullene skal bores. Lag hull til festeskruene. Benytt passende skruer og ev. plugger. Belysningen må henge stødig. Obs! Plasser belysningen horisontalt.

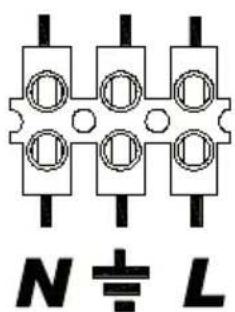

4. Løsne på trekkavlastningen, før tilkoblingskabelen (3G; 0,75) inn gjennom gummitetningen. Koble lederne i koblinsplinten. Blå og brun på hver sin plass og gul/grønn til jord.

1. Skru fast strekkavlastningen.
2. Skru fast veggfestet på veggen. Påse at ingen kabler kommer i klem.
3. Hold sperren nede og trykk lampehuset fast på veggfestet. Se til at sperren låses i hullet.
4. Skru til läseskruen.
5. Still belysningen i ønsket posisjon.
6. Skru inn sikringen.

Innkoblingstiden etter aktivering kan stilles på fra 10 (± 5 sekunder) til 4 (±1 minutter). Dette kan man stille inn selv med bryteren [TIME] med + eller -. Obs! Hver ny detektering med bevegelsessensoren vil starte innkoblingstiden på nytt.

4.2 Lysnivå for aktivering av belysning (LUX)

Lysfølsomhet for aktivering av belysningen måles av en fotocelle som detekterer lys og mørke. Justeres trinnløst med rattet [ LUX ] mellom symbolene ^☆ og ^☆

Sol-innstillingen brukes til ønsket tilslag fra dagslys til skumring og Måneinnstillingen til tilslag fra skumring til mørket.

4.3 Detektering av bevegelser [ SENS ]

Detektering av bevegelsesaktivering (avstanden mellom sensor og bevegelse) justeres med bryteren [ SENS ]. Drei mot (+) for å stille inn på maks avstand og motsatt for å redusere avstanden.

4.4 Bevegelsessensor

1. Still inn bryteren [ LUX ] på ⚙ og la bevegelsessensoren stabiliseres i et halvt minutt. Kontroller at bryteren [ TIME ] er innstilt på minimum (-). Belysningen vil bli aktivert i 30 sekunder (dette skjer innen ett minutt).
2. Den dreibare bevegelsessensoren vendes mot det området som skal detekteres. Vend pilen som sitter på bevegelsessensorens underside mot detekteringsområdet.
3. Få hjelp av en person. Denne skal da bevege seg på tvers av området. Drei forsiktig sensorhuset til belysningen aktiveres av personen som beveges seg.
4. Juster innkoblingstiden til ønsket innstilling med bryteren [TIME].
5. Still inn hvilket lysnivå som kreves for å aktivere bevegelsessensoren på følgende måte: Drei bryteren [ LUX ] fra til ⚡hvis belysningen kun skal aktiveres i mørket. Hvis belysningen skal tennes allerede i skumringen: Vent til lyset har avtatt til ønsket nivå. Drei så langsomt på [ LUX ] mot dagslys ⚡), samtidig som en medhjelper går sakte på tvers av området som skal overvåkes. Drei på bryteren til belysningen tennes. Obs! Det kan hende at denne innstillingen bør gjentas for at ønsket innstilling skal oppnås.

5. Feilsøking

Problem Mulig årsak Tiltak
Belysningen blir ikke aktivert av bevegelser innenfor aktiverings-området.	Strømbrudd, ødelagt sikring i sikringsskap, strømbryter skrudd av.	Kontroller koblinger, sikringer og strømbryter.
	Det er for lyst ute. Vend bevegelsessensoren i en annen retning, skift plass.
	Feil innstilling. Still inn en annen retning på bevegelsessensoren og juster følsomheten [SENS].
Belysningen tennes uten grunn.	Varmekilder, belysning eller biler i bevegelse aktiverer bevegelsessensoren.	Bevegelsessensorens retning må endres på, vekk fra det som forstyrrer.
	Ville dyr/fugler, husdyr aktiverer.	Bevegelsessensorens retning må endres på.
	Reflekser fra svømmebas-seng eller annen reflekte-rende flater forstyrrer.	Bevegelsessensorens retning må endres.
Belysningen slukker ikke. Feilaktivering Bevegelsessensorens retning må endres.
Belysningen lyser på dagtid.	[LUX]-bryteren er innstilt på dagslys (✗).	Juster [LUX]-bryteren.
Med [LUX] innstilt på dagslys (✗) er bevegelses-aktiveringen forkortet.	Forstyrres av sollys.	Forsøk om natten.

6. Rengjøring

Tørk av dekselet over bevegelsessensoren med en lett fuktet klut noen ganger i løpet av året, men dekselet må aldri fjernes. Bevegelsessensoren kan gå i stykker, og garantien gjelder ikke.

7. Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Ved usikkerhet, ta kontakt med lokale myndigheter.

8. Tekniske data

Maks rekkevidde 8 meter ved 140° deteksjonsvinkel

Tidsinnstilling 10 ± 5 sekunder till 4 ± 1 minutter

Sensortype Infrarød (PIR)

Nettspenning 230 V AC, 50 Hz

Effekt 20 W

Kapsling IP44, godkjent for utendørsbruk
