Produkttyp	Wandmontierter LED-Flutlichtstrahler mit PIR-Bewegungssensor
Marke	Cotech
Modell	AR0025 (AR0025-BLACK)
Lichtquelle	14 x 1 W LEDs (nicht austauschbar), 770 lm, 6500 K
Leistungsaufnahme	20 W
Versorgungsspannung	220–240 V~, 50 Hz
Schutzart	IP44 (geeignet für den Außeneinsatz)
Sicherheitsklasse	Klasse I (muss geerdet werden)
Erkennungsmethode	Passiver Infrarot (PIR) Bewegungssensor
Maximale Erfassungsreichweite	8 m
Erfassungswinkel	140°
Einstellbare Leuchtdauer	10 ± 5 Sekunden bis 4 ± 1 Minuten
Einstellbare Lichtschwelle	Über LUX-Knopf (Tageslicht bis Dunkelheit)
Einstellbare Empfindlichkeit	Über SENS-Knopf
Montagehöhe	1,8–2,5 m über dem Erfassungsbereich
Abmessungen der Öffnung	210 x 130 mm
Installation	Wandmontage mit beiliegender Halterung, erfordert qualifizierten Elektriker
Reinigung	PIR-Sensorabdeckung mit feuchtem Tuch abwischen

Häufig gestellte Fragen - AR0025 Cotech

Warum schaltet sich der Flutlichtstrahler nicht ein, wenn eine Bewegung erkannt wird?

Überprüfen Sie zunächst, ob die Netzspannung anliegt und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass der LUX-Knopf nicht auf Tageslichtmodus (Sonnensymbol) eingestellt ist, wenn es hell ist. Drehen Sie den SENS-Knopf im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen, und stellen Sie sicher, dass der Sensor nicht blockiert ist.

Wie stelle ich die Erfassungsreichweite ein?

Drehen Sie den SENS-Knopf im Uhrzeigersinn in Richtung (+), um die Erfassungsentfernung zu erhöhen (bis zu 8 m), oder gegen den Uhrzeigersinn, um sie zu verringern. Stellen Sie außerdem sicher, dass der Sensor in der empfohlenen Höhe (1,8–2,5 m) montiert ist.

Was macht der LUX-Knopf?

Der LUX-Knopf stellt die Umgebungslichtstärke ein, bei der der Flutlichtstrahler aktiviert wird. Drehen Sie ihn zum Sonnensymbol für Aktivierung bei Tageslicht oder zum Mondsymbol für Aktivierung nur bei Dunkelheit.

Wie lange bleibt das Licht nach der Aktivierung eingeschaltet?

Der TIME-Knopf stellt die Betriebszeit von etwa 10 Sekunden (Minimum) bis 4 Minuten (Maximum) ein. Jede neu erkannte Bewegung startet den Timer neu.

Kann ich die LEDs austauschen, wenn sie durchbrennen?

Nein, die LEDs sind nicht austauschbar. Der gesamte Flutlichtstrahler muss ersetzt werden, wenn die LEDs ausfallen.

Warum bleibt das Licht dauerhaft eingeschaltet?

Dies kann auf Fehlauslösungen durch Wärmequellen, Reflexionen oder Haustiere zurückzuführen sein. Richten Sie den Sensor von solchen Quellen weg. Überprüfen Sie auch, ob die TIME-Einstellung zu lang ist; reduzieren Sie sie gegebenenfalls.

Was bedeutet IP44?

IP44 bedeutet, dass der Flutlichtstrahler gegen feste Gegenstände größer als 1 mm und Spritzwasser aus allen Richtungen geschützt ist. Er ist für den Außeneinsatz geeignet, jedoch nicht für das Eintauchen.

Wie installiere ich den Flutlichtstrahler?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie die Stromversorgung aus, entfernen Sie die Sicherung, montieren Sie die Halterung in einer Höhe von 1,8–2,5 m, schließen Sie die Drähte an (L, N, Erde) und stellen Sie den Sensorwinkel ein. Detaillierte Schritte entnehmen Sie bitte der Anleitung.

Warum leuchtet das Licht tagsüber auf?

Der LUX-Knopf ist wahrscheinlich auf den Sonnenmodus (Tageslicht) eingestellt. Drehen Sie ihn zum Mondsymbol, um dunklere Bedingungen für die Aktivierung zu benötigen.

Wie sollte ich den PIR-Sensor reinigen?

Wischen Sie die PIR-Sensorabdeckung ein paar Mal im Jahr mit einem feuchten Tuch ab. Entfernen Sie niemals die Abdeckung, da dies den Sensor beschädigen und die Garantie ungültig machen kann.

BEDIENUNGSANLEITUNG AR0025 Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

Motion Sensor LED Wall Light

ART.NO 36-4856 MODEL AR0025-BLACK

LED-Wandleuchte mit Bewegungsmelder

Art.Nr. 36-4856 MODELL AR0025-BLACK

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

1. Produktbeschreibung

• Die Wandleuchte ist mit einem IR-Bewegungsmelder kombiniert, der einen einstellbaren Erfassungsbereich überwacht. Bei Erfassung einer Bewegung innerhalb des eingestellten Bereichs wird die Leuchte direkt eingeschaltet. Geeignet z. B. für Treppen, Carports und Terrassen zu Komfort- und Sicherheitszwecken. Die Leuchte erlischt erst, wenn im eingestellten Bereich keine Bewegung mehr erfasst wird.
  • Für den Außenbereich geeignet (IP44).
  • Wandleuchte mit 14 lichtstarken LEDs (6500 K), 770 lm
  • Erfassungsbereich max. 8 m in einem Winkel von etwa 140°
  • Einstellbare Leuchtzeit von 10 Sekunden bis ca. 4 Minuten
  • Lichtöffnung 210 × 130 mm
  20 W
  230 V

2. Platzierung der Leuchte

Bitte die folgenden Tipps beachten:

• Die geeignete Montagehöhe ist 1,8–2,5 m über dem zu erfassenden Bereich.
- Den Bewegungsmelder nicht auf die Sonne richten.
- Zur Vermeidung von unnötigem Einschalten der Leuchte sollte der Bewegungsmelder nicht auf Wärmequellen wie z. B. Grill, Klimaanlagenaggregat, andere Außenbeleuchtung, Autoscheinwerfer oder elektromagnetische Störquellen (Transformatoren usw.) gerichtet werden.
- Den Bewegungssensor auch nicht auf reflektierende Flächen wie z. B. weiße Wände oder einen Swimmingpool richten.
- Der Erfassungsbereich des Bewegungsmelders (max. 8 m innerhalb eines Winkels von 140°) kann je nach Montagehöhe und Platzierung variieren.

- Temperaturänderungen können die Reichweite des Bewegungsmelders beeinflussen.

- Vor der Auswahl des Standortes ist zu überdenken, dass Bewegungen quer zum Erfassungsbereich (A) eher erfasst werden als Bewegungen zum Bewegungsmelder hin oder vom Melder weg (B).

3. Installation

1. Leuchtengehäuse
2. Zugentlastung
3. Lüsterklemme

4. Befestigungsschrauben für Wandhalterung

5. Sperre

6. Wandhalterung
7. Gummidichtung
8. Feststellschraube

Wichtig: Vor Installation die gesamte Bedienungsanleitung durchlesen. Die Installation ist von einem Elektriker in Übereinstimmung mit den geltenden Vorschriften durchzuführen.

Warnung: Vor Installations- oder Servicearbeiten sicherstellen, dass der Strom ausgeschaltet und die Sicherung entfernt/ausgeschaltet wurde.

1. Feststellschraube herausschrauben.
2. Die Sperre herunterdrücken, die Schlaufe greifen und die Wandhalterung herausziehen.

1. Die Wandhalterung als Muster verwenden und die Schraubenlöcher auf der Montagefläche markieren. Löcher für die Befestigungsschrauben bohren. Geeignete Schrauben und ggf. Dübel verwenden; die Leuchte muss stabil montiert werden. Hinweis: Die Leuchte in horizontaler Stellung anbringen.
2. Die Zugentlastung lösen und das Anschlusskabel (3G0,75) durch die Gummidichtung führen. Die drei Leiter des Netzkabels anschließen: L Außenleiter (braun), N Neutralleiter (blau) und Schutzleiter (gelb/grün) an die Klemmleiste entsprechend der Kennzeichnung an der Wandhalterung.
3. Die Zugentlastung festschrauben.
4. Die Wandhalterung an der Wand festschrauben. Darauf achten, dass das Kabel nicht eingeklemmt wird.
5. Die Sperre gedrückt halten und das Leuchtengehäuse an der Wandhalterung befestigen. Sicherstellen, dass die Sperre im Loch einrastet.
6. Die Feststellschraube festschrauben.
7. Die Leuchte in die gewünschte Position einstellen.
8. Die Sicherung wieder einsetzen/einschalten.

4. Einstellungen

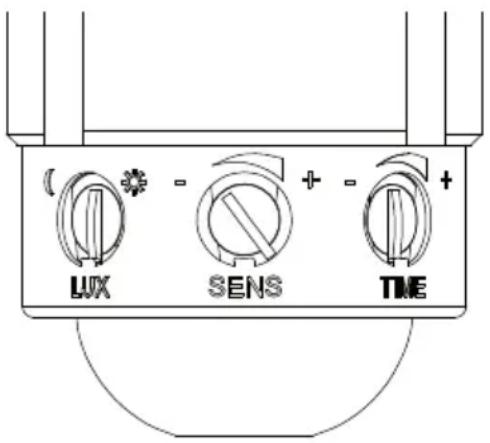

4.1 Leuchtdauer [ TIME ]

Die Leuchtdauer nach der Aktivierung kann von 10 ± 5 Sekunden bis 4 ± 1 Minuten eingestellt werden. Die stufenlose Erhöhung oder Verringerung der Leuchtdauer erfolgt mithilfe des Drehschalters [TIME] entsprechend der Markierung + oder -.

Hinweis: Bei jeder neuen Erfassung einer Bewegung wird die Leuchtzeit erneut gestartet.

4.2 Lichtniveau für die Aktivierung der Leuchte [ LUX ]

Die Lichtempfindlichkeit für die Aktivierung der Leuchte wird von einer Fotozelle gemessen, die Licht und Dunkelheit erfasst. Stufenlose Einstellung erfolgt mit dem Drehschalter [ LUX ] zwischen den Symbolen und Am Sonnenmodus reagiert die Leuchte unter helleren Bedingungen und im Mondmodus unter dunkleren Bedingungen.

4.3 Empfindlichkeit für Bewegungen [SENS]

Die Empfindlichkeit für die Aktivierung durch Bewegungen (Abstand zwischen Melder und Bewegung) wird mit dem Drehschalter [SENS] eingestellt. In Richtung (+) drehen, um den Abstand zu vergrößem und in die entgegengesetzte Richtung, um den Abstand zu verringern.

4.4 Bewegungsmelder

1. Den Drehschalter [ LUX ] einschalten und den Bewegungsmelder eine halbe Minute stabilisieren lassen. Überprüfen, ob der Drehschalter [ TIME ] auf Minimum (-) eingestellt ist. Die Leuchte wird für 30 Sekunden aktiviert (dies erfolgt innerhalb 1 Minute).
2. Den drehbaren Bewegungsmelder auf den zu erfassenden Bereich richten. Den Pfeil auf der Unterseite des Bewegungsmelders auf den Erfassungsbereich richten.
3. Die Hilfe einer Person, die sich quer über den Erfassungsbereich bewegt, in Anspruch nehmen. Das Meldergehäuse vorsichtig drehen, bis die Leuchte von der sich bewegenden Person aktiviert wird.
4. Die Leuchtdauer mit dem Drehschalter [TIME] einstellen.
5. Das Lichtniveau für die Aktivierung des Bewegungsmelders wie folgt einstellen: Den Drehschalter [ LUX ] von auf einstellen, um die Leuchte nur bei Dunkelheit einzustellen. Wenn die Leuchte bereits in der Dämmerung eingeschaltet werden soll: Warten, bis das Tageslicht das gewünschte Niveau erreicht hat, dann [ LUX ] langsam in Richtung Tageslicht drehen, während ein Helfer langsam quer über den Erfassungsbereich geht. Den Drehschalter drehen, bis sich die Leuchte einschaltet. Hinweis: In einigen Fällen muss dieses Verfahren wiederholt werden, um die gewünschte Einstellung zu erreichen.

5. Fehlersuche

Problem Mögliche Ursache Maßnahme
Die Leuchte wird nicht durch eine Bewegung im Erfassungsbereich aktiviert.	Stromausfall, ausgelöste Sicherung im Schaltkasten, Schalter nicht aktiviert.	Anschlüsse, Sicherung, Schalter überprüfen.
	Die Umgebung ist zu hell.	Den Bewegungsmelder in eine andere Richtung richten, Platz wechseln.
	Falsche Einstellung. Die Richtung des Bewegungs-melders ändern und die Empfindlichkeit einstellen [SENS].
Die Leuchte schaltet sich ohne Grund ein.	Wärmequellen, Beleuchtung oder Autos aktivieren den Bewegungsmelder.	Die Richtung des Bewegungs-melders ändern, von Störquellen weg.
	Wildtiere/Vögel, Haustiere aktivieren die Leuchte.	Die Richtung des Bewegungs-melders ändern.
	Reflexionen von einem Teich oder anderen reflektierenden Flächen.	Die Richtung des Bewegungs-melders ändern.
Die Leuchte schaltet sich nicht aus.	Ständige Falschauslösung.	Die Richtung des Bewegungs-melders ändern.
	[TIME] falsch eingestellt.	Die Leuchtdauer verringern.
Die Leuchte ist tagsüber an.	[LUX] ist auf Tageslicht (✿) eingestellt.	[LUX] einstellen.
Bei einer Einstellung von [LUX] auf Tageslicht (✿) ist der Erfassungs-abstand kürzer.	Beeinträchtigung durch Sonnenlicht.	Bei Nacht ausprobieren.

6. Reinigung

Einige Mal im Jahr die Abdeckung über dem Bewegungsmelder mit einem feuchten Tuch abwischen, die Abdeckung aber niemals entfernen. Der Bewegungsmelder kann dann zerstört werden, und die Garantie erlischt.

7. Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

8. Technische Daten

Max. Reichweite 8 m bei 140° Suchwinkel

Zeiteinstellung 10 ± 5 Sekunden bis 4 ± 1 Minuten

Sensortyp Infrarot (PIR)

Netzspannung 220–240 V AC, 50 Hz

Leistungsaufnahme 20 W

Lichtquelle 14 × 1 W LED, die Lichtquelle ist nicht austauschbar

Schutzart IP44 (für den Außenbereich geeignet)

Schutzklasse I (Die Leuchte unbedingt erden)
